Огляд і тестування материнської плати ASUS H61M-C

02-08-2013

Коли керівництво ставить перед системним адміністратором завдання обладнати робочі місця в офісі або модернізувати вже наявні ПК до прийнятного за сучасними мірками рівня продуктивності, при цьому сильно обмежуючи у фінансуванні, починаються певні труднощі. Адже нова система повинна бути не тільки продуктивною, але і якісною, надійною, мати можливість підключення вже наявних периферійних пристроїв, які, особливо в бюджетних організаціях, не оновлювалися вже багато років, а також максимально використовувати вже наявні плати розширення. Прекрасно розуміючи складність пошуку такого універсального продукту, інженери компанії ASUS постаралися максимально полегшити завдання нашим сисадмінам, випустивши бюджетне рішення ASUS H61M-C, орієнтоване на роботу в недорогих офісних системах або домашніх комп'ютерах початкового рівня, про яке ми й розповімо в цьому огляді.

ASUS H61M-C

Специфікація материнської плати ASUS H61M-C:

Виробник

ASUS

Модель

H61M-C

Чіпсет

Intel H61 Express

Процесорний роз’єм

Socket LGA1155

Підтримувані процесори

Intel Core i7 / Intel Core i5 / Intel Core i3 /Intel Pentium / Intel Celeron у виконанні LGA1155

Використовувана пам'ять

DDR3 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1600 / 1333 / 1066 МГц

Non-ECC, Un-buffered Memory

Підтримка двоканального режиму роботи пам'яті

Підтримка пам'яті

2 x 240-контактні DIMM до 16 ГБ

Слоти розширення

1 x PCI Express 3.0/2.0 x16

1 x PCI Express 2.0 x1

1 х PCI

Дискова підсистема

Intel H61 Express:

4 x SATA 3 Гбіт/с

LAN

Гігабітний мережевий LAN контролер Realtek 8111F

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC887

Живлення

24-контактний роз’єм живлення ATX

4-контактний роз’єм живлення ATX12V

Охолодження

Пасивна система охолодження, яка складається з алюмінієвого радіатора

Роз’єм для вентиляторів

1 x CPU (4-контактний)

1 x корпусний вентилятор (4-контактний)

Зовнішні порти I/O

2 x PS/2 (клавіатура та миша)

1 x D-Sub

1 х COM

1 x LPT

1 x LAN (RJ45) порт

4 x USB 2.0

3 аудіороз’єми для підключення звуку

Внутрішні порти I/O

1 x аудіо роз’єм передньої панелі

3 x USB 2.0/1.1 роз’єм (кожний з можливістю підключення двох портів USB 2.0)

1 x вихід S/PDIF

1 x перемикач Clear CMOS

1 x роз’єм системного динаміка

роз’єм системної панелі

BIOS

64 Mб Flash ROM

AMI UEFI BIOS

PnP, DMI 2.0, WfM 2.0, SMBIOS 2.7, ACPI 2.0a,SLP3.0

Фірмові технології

AI Suite II

Ai Charger

Anti-Surge

Network iControl

ASUS Fan Xpert

ASUS CrashFree BIOS 3

ASUS EZ Flash 2

ASUS MyLogo 2

Комплектація

посібник користувача;

2 x кабелі SATA;

заглушка інтерфейсної панелі;

DVD-диск із драйверами та утилітами.

Форм-фактор

Розміри, мм

microATX

226 х 178

Сайт виробника

ASUS
Оновлення BIOS і драйверів можна завантажити зі сторінки підтримки.



Все цены на Asus+H61M-C

ASUS H61M-C

Для упакування материнської плати ASUS H61M-C використовується стандартна картонна коробка з якісною кольоровою поліграфією, по центру якої розташований великий напис назви моделі, а знизу - невеликі яскраві піктограми фірмових технологій:

  • ASUS GPU Boost – дає можливість розгону вбудованого графічного ядра за допомогою зручного інтерфейсу, у якому користувач може вказати бажані налаштування частоти;
  • Network iControl – проста у використанні утиліта, яка дозволяє задати пріоритети використання пропускної здатності мережевого з'єднання різними додатками за допомогою зручного користувацького інтерфейсу; Anti-Surge - дана материнська плата постачена спеціальним захистом від сплесків напруги, які можуть пошкодити компоненти комп'ютера;
  • Fan Xpert - утиліта автоматичного регулювання швидкості обертання процесорного кулера та корпусних вентиляторів залежно від завантаження системи і температури навколишнього середовища, що забезпечує безшумну роботу комп'ютера;
  • ASUS UEFI BIOS - на відміну від традиційних BIOS-систем, має графічний інтерфейс із підтримкою миші та два режими: «простий», з базовими налаштуваннями для звичайних користувачів, і «просунутий» - для досвідчених користувачів і системних адміністраторів.

Як ми вже звикли бачити, фахівці компанії ASUS приділяють увагу всім аспектам своєї продукції, і, як правило, якісне виконання та хороша інформативна наповненість упаковки властиві не тільки дорогим рішенням цього виробника.

Відкривши коробку, крім самої материнської плати ASUS H61M-C ви знайдете:

  • інструкцію користувача;
  • заглушку інтерфейсної панелі портів;
  • два кабелі SATA;
  • DVD-диск із драйверами та утилітами.

Як і у всіх бюджетних рішень, комплект поставки містить тільки необхідний мінімум для складання системи.

ASUS H61M-C

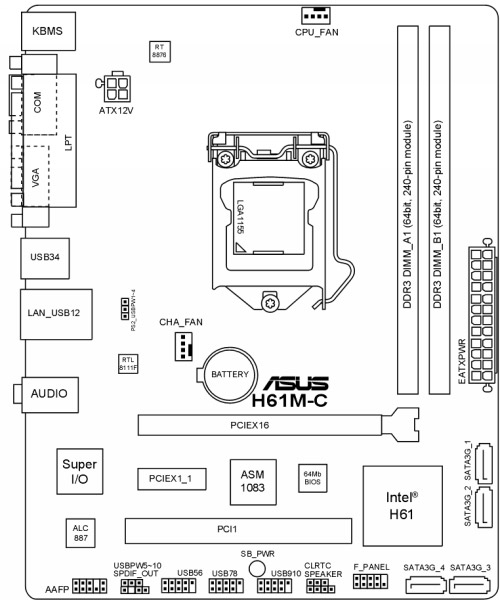

Материнська плата виконана у форм-факторі microATX на якісному текстоліті, пофарбованому в темно-коричневий колір. Незважаючи на те, що даний виріб належить до найдоступнішого за вартістю класу, на платі застосовані тільки конденсатори із твердим електролітом, що забезпечують довгу та стабільну роботу системи. Пайка компонентів якісна і дорікань не викликає.

ASUS H61M-C

По нижньому краю моделі ASUS H61M-C виробник розмістив такі роз’єми: колодка для підключень звукових роз’ємів передньої панелі, конектор S/PDIF out для підключення цифрового звукового виходу за допомогою спеціальної виносної планки, три роз’єми USB 2.0 з можливістю підключення до 6-ти портів (по два на роз’єм), перемикач скидання налаштувань BIOS - «CLRTC» і роз’єм фронтальної панелі.

ASUS H61M-C

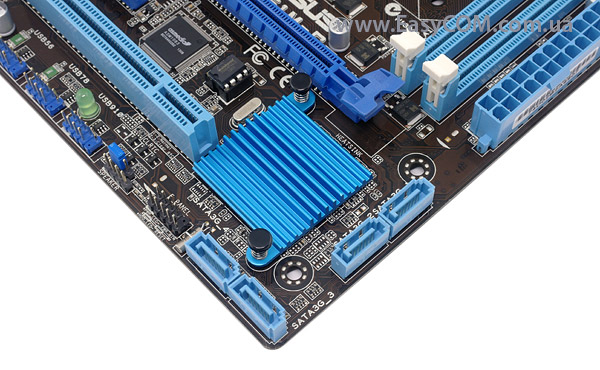

У нижньому правому куті, перпендикулярно текстоліту, розпаяні чотири роз’єми SATA 3 Гбіт/с, що є основою дискової підсистеми. У їхньому розташуванні, на наш погляд, є один невеликий недолік: при встановленні відеокарти з габаритною системою охолодження буде перекритий доступ до двох верхніх портів, чого можна було уникнути, якби їх встановили паралельно PCB. І, хоча варіант використання такого відеоадаптера в бюджетних системах малоймовірний, але він все-таки є, тому звертаємо вашу увагу на цей нюанс.

ASUS H61M-C

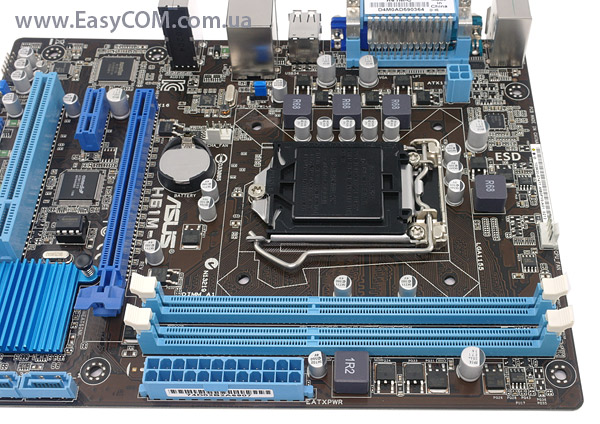

Роз’єм основного живлення знаходиться з правого краю материнської плати ASUS H61M-C напроти роз’ємів DIMM для встановлення модулів оперативної пам'яті. При такому його розташуванні красиво й ергономічно прокласти провідники не складе ніяких труднощів. Вище нього розпаяний однофазний стабілізатор живлення ОЗП, потужності якого, враховуючи низьке енергоспоживання пам'яті стандарту DDR3, вистачить із запасом у будь-яких режимах роботи RAM. Ну і, якщо все торкнулися оперативної пам'яті, відзначимо, що максимальний адресований обсяг становить 16 ГБ, а для встановлення модулів ОЗП на платі передбачені всього лише два роз’єми, тому купуйте оперативну пам'ять відразу в достатній кількості, або навіть із запасом, адже надалі збільшення обсягу може стати проблематичним.

ASUS H61M-C

Живлення центрального процесора та інтегрованих у нього додаткових модулів здійснюється за чотирьохфазною схемою, яка працює під керуванням ШІМ-контролера RT8876A виробництва компанії Richtek Technology. Подача додаткової напруги на схему живлення ЦП здійснюється через стандартний 4-контактний роз’єм ATX12V, пропускної здатності по струму якого цілком вистачить для номінальних режимів роботи CPU, адже для розгону виробу такого класу просто не призначені.

ASUS H61M-C

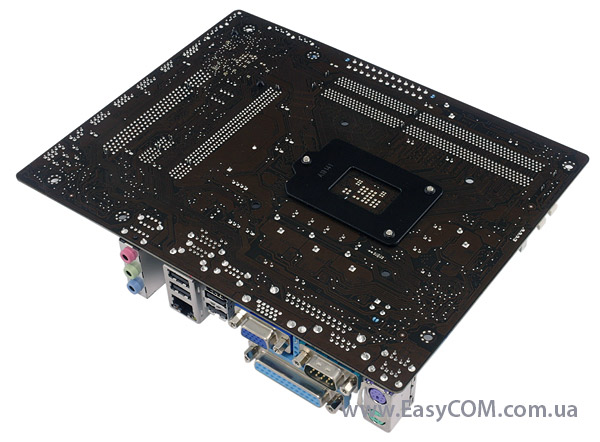

На звороті плати під процесорним роз’ємом встановлена спеціальна пластина, яка оберігає текстоліт від згинання надто тугим кріпленням процесорного кулера.

ASUS H61M-C

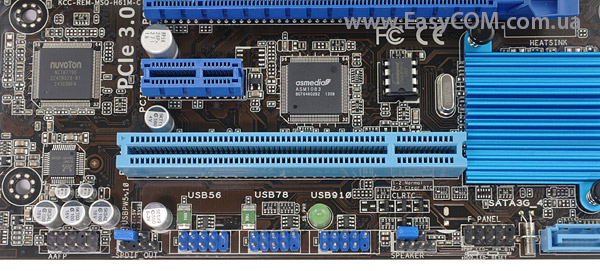

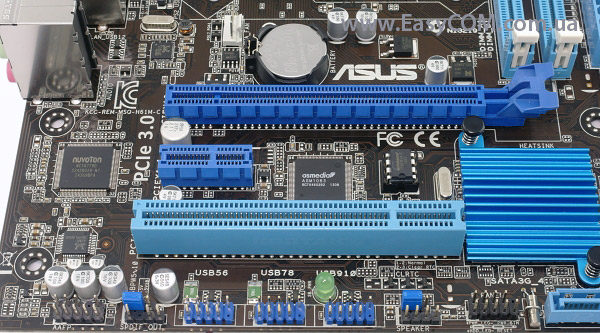

Як і у всіх продуктів форм-фактора microATX, можливості розширення в материнської плати ASUS H61M-C досить скромні та складаються з таких слотів:

  • роз’єм PCI Express x16 3.0/2.0 – одержує всі 16 ліній, що йдуть від центрального процесора, а його версія ліній залежить від покоління використовуваного CPU;
  • роз’єм PCI Express x1 – одержує свою лінію передачі даних від чіпсету;
  • роз’єм PCI – оскільки набір системної логіки Intel H61 Express не підтримує шину PCI, то роботу цього слоту забезпечує спеціалізований контролер ASM1083, який є мостом між шинами PCI Express і PCI.

На жаль, через розміри PCB встановити більшу кількість слотів для монтажу плат розширення не можна, отже інженери постаралися й реалізували на платі вже застарілий, але ще часто використовуваний, особливо при модернізації комп'ютера, роз’єм PCI.

ASUS H61M-C

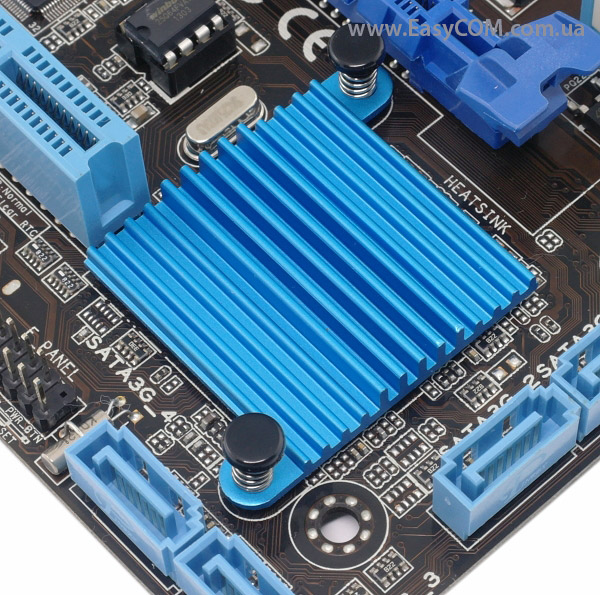

На материнській платі ASUS H61M-C застосовується пасивна система охолодження, яка складається з одного невеликого низькопрофільного алюмінієвого радіатора, встановленого на мікросхемі набору системної логіки. Незважаючи на скромні розміри, він досить добре справляється зі своїми завданнями – під час тестування його температура не перевищувала 47,4°С.

ASUS H61M-C

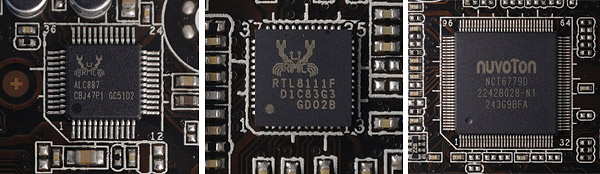

У якості інтегрованого звукового рішення використовується кодек Realtek ALC887, який, за умови правильно виконаної обв'язки мікросхеми, показує високі результати в тестах. За підключення до мережі LAN відповідає мережевий контролер RTL8111F виробництва цієї ж компанії, а максимальна швидкість з'єднання становить 1000 Мбіт/с. У якості мікросхеми multi I/O на материнській платі застосований контролер Nuvoton NCT6779D, в обов'язку якого, крім функцій системного монітора, входить обслуговування портів COM, LPT і PS/2.

ASUS H61M-C

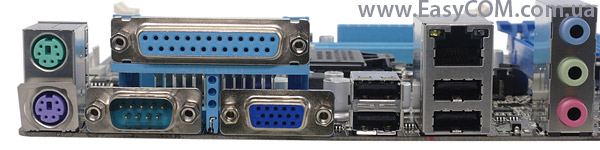

На інтерфейсну панель рішення ASUS H61M-C, виведені наступні порти:

  • порт PS/2 для підключення клавіатури;
  • порт PS/2 для підключення миші;
  • роз’єм D-Sub;
  • COM-порт;
  • роз’єм порту LPT;
  • 4 порти USB 2.0;
  • роз’єм RJ45 для підключення LAN;
  • 3 роз’єми для підключення багатоканального звуку.

Приємно відзначити наявність на інтерфейсній панелі вже застарілих, але часом дуже потрібних, а в офісних комп'ютерах і досить часто використовуваних, портів COM і LPT. Але, як нам здається, її можна було б поліпшити, додавши ще два порти USB 2.0, і скоротивши можливість підключення на самій платі до чотирьох інтерфейсів USB 2.0, що в підсумку збільшило б привабливості виробу як основи офісного комп'ютера.

ASUS H61M-C

Для підключення активних елементів вентиляції на материнській платі передбачені два 4-контактні роз’єми – один для вентилятора процесорного кулера і другий для забезпечення внутрішньокорпусної циркуляції повітря. Створити з таким «арсеналом» хорошу вентиляцію досить складно, тому звертаємо вашу увагу на те, що при виборі корпусу потрібно віддавати перевагу тим варіантам, де вентилятори підключаються прямо до БЖ.

UEFI BIOS

UEFI BIOS материнської плати ASUS H61M-C оснований на мікрокоді компанії AMI, має фірмову графічну оболонку та підтримує керування за допомогою мишки.

ASUS H61M-C

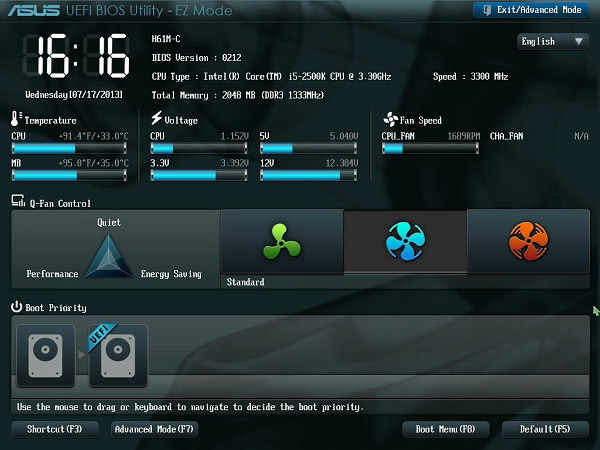

При вході в BIOS відразу ж відкривається вкладка «EZ Mode», яка призначена для починаючих користувачів. Тут вони зможуть легко та швидко задати базові налаштування системи.

ASUS H61M-C

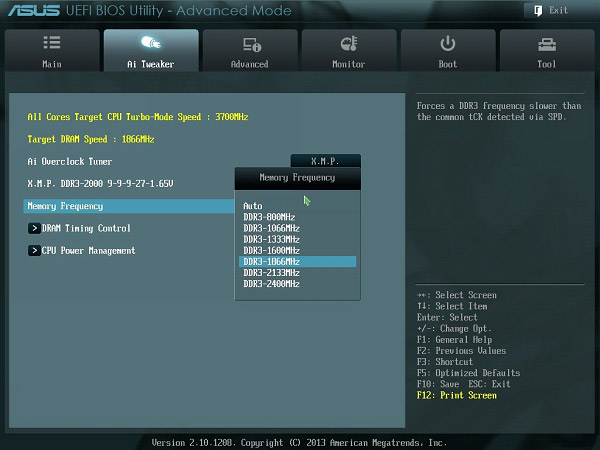

Для досвідчених користувачів і системних адміністраторів передбачений режим розширених налаштувань – «Advanced Mode». Налаштування, що впливають на продуктивність системи, зібрані в меню «Ai Tweaker» На цій вкладці можна задати частоту роботи оперативної пам'яті, причому підтримуються частоти і не зазначені в специфікації – 2400 МГц і 800 МГц.

ASUS H61M-C

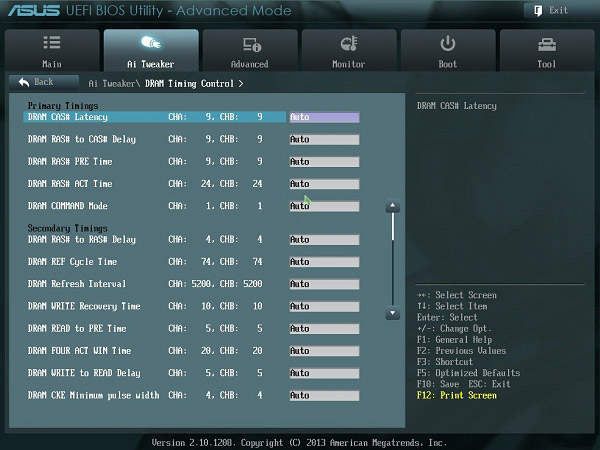

Прискорити роботу ОЗП можна не тільки за допомогою підвищення її частоти, але й оптимізувавши часові затримки RAM, для чого у відповідному підменю «DRAM Timing Control» представлений повний набір таймінгів і підтаймінгів оперативної пам'яті.

ASUS H61M-C

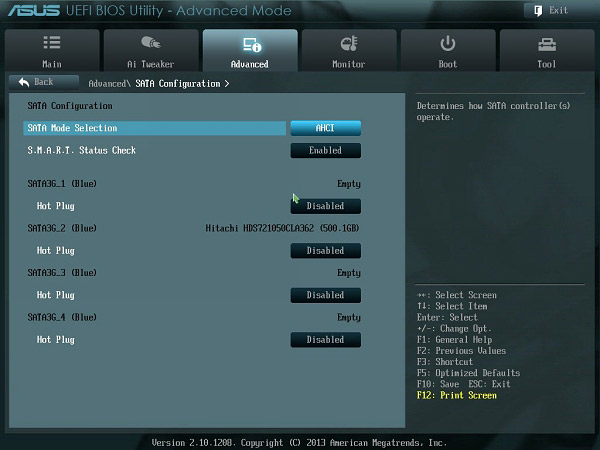

У меню «Advanced» можна налаштувати режим роботи портів SATA, інтегрованого на материнську плату обладнання та USB-портів.

ASUS H61M-C

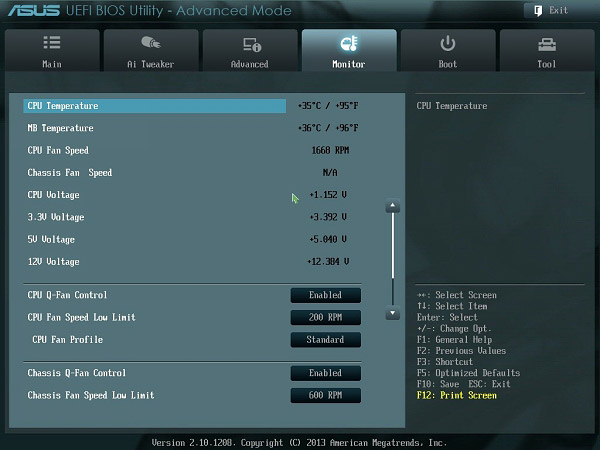

Меню «Monitor» відповідає своїй назві – саме тут знаходиться системний монітор, який дозволяє контролювати температуру ЦП і чіпсету, швидкість обертання вентиляторів, а також стежити за змінами напруги на ЦП і основних лініях живлення: +3,3В, +5В і +12В. На жаль, моніторинг напруги на модулях оперативної пам'яті не проводиться, але це давня практика компанії ASUS. Крім моніторингу швидкості обертання можна вибрати режим роботи корпусного вентилятора та активного елемента процесорного кулера для забезпечення мінімального шуму від працюючої системи.

ASUS H61M-C

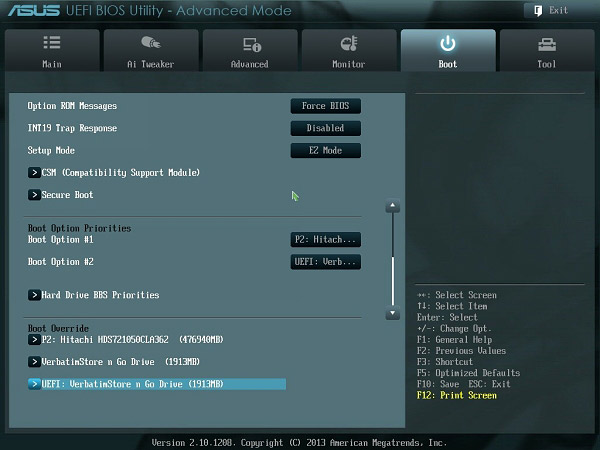

Меню «Boot» говорить саме за себе і служить для вибору варіантів і пристроїв завантаження системи.

Тестування

Для тестування материнської плати ASUS H61M-C використовувалося наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

ASUS H61M-C

ASUS H61M-C

ASUS H61M-C

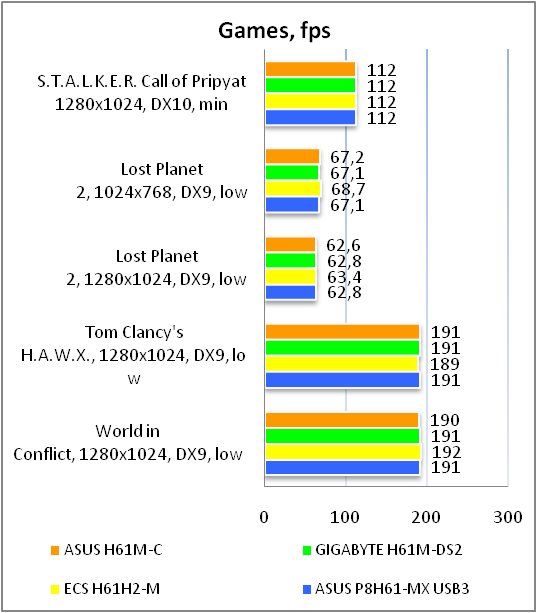

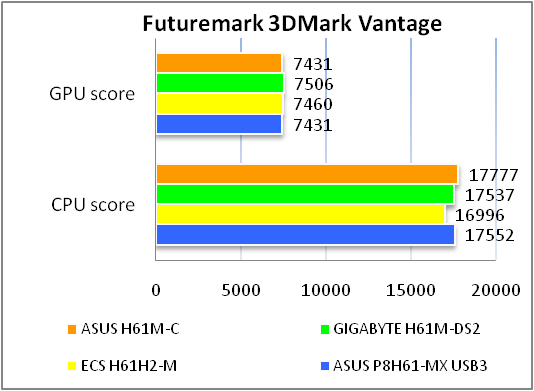

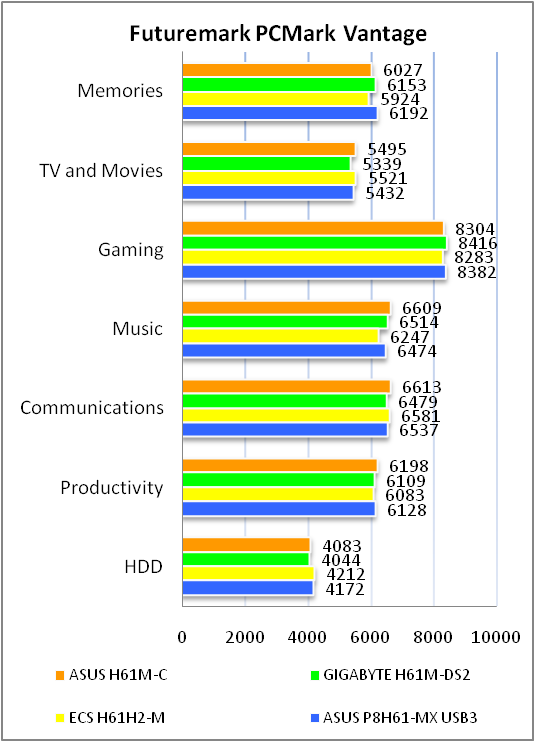

Як бачимо з тестів, продуктивність материнської плати ASUS H61M-C однакова з рішеннями інших виробників, основаними на такому ж наборі системної логіки. Це говорить про якісно виконане розведення самої плати та добре налагоджене прошивання BIOS.

Утиліти

Материнська плата ASUS H61M-C підтримується фірмовим комплектом утиліт ASUS AI Suite II.

ASUS H61M-C

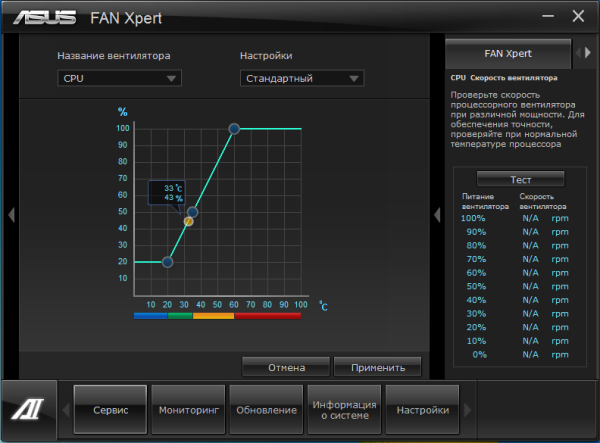

ASUS FAN Xpert дозволить налаштувати роботу вентиляторів залежно від температури, для чого користувач може вибрати готовий алгоритм або створити свій за допомогою зручного графічного інтерфейсу.

ASUS H61M-C

ASUS H61M-C

ASUS H61M-C

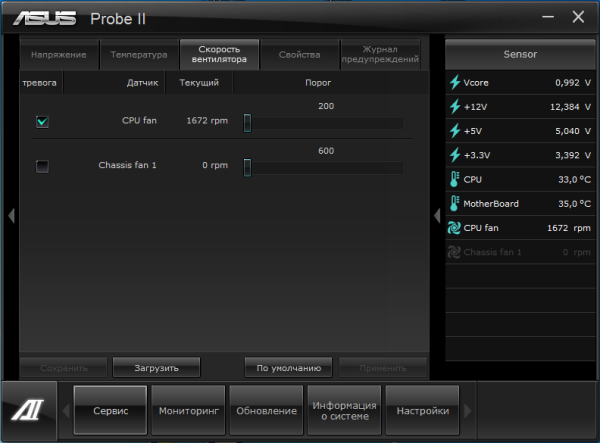

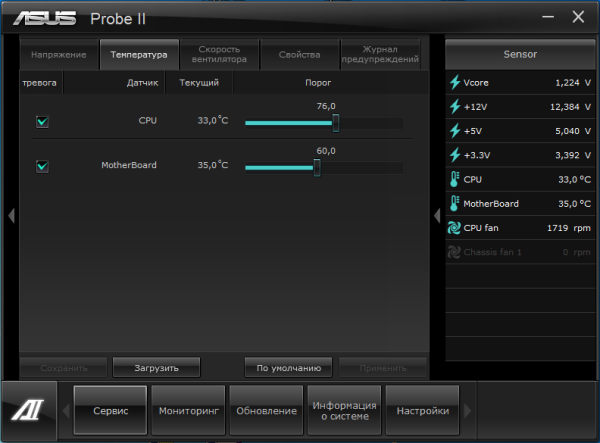

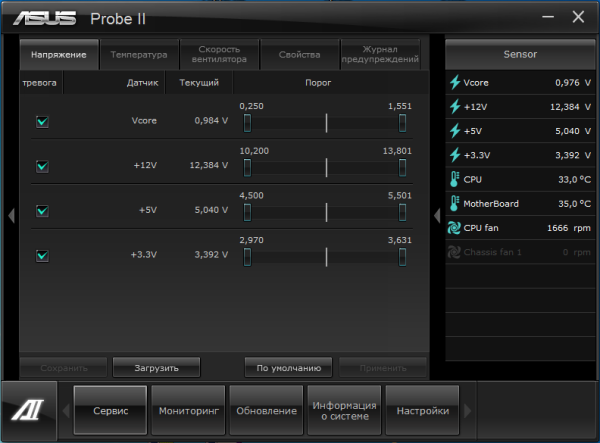

ASUS Probe 2 дозволяє поставити на контроль діючі значення напруг, температур і швидкості обертання вентиляторів. При постановці потрібного вам компонента на контроль, система буде видавати сигнал тривоги, якщо зазначений параметр вийде за встановлені вами рамки.

ASUS H61M-C

ASUS H61M-C

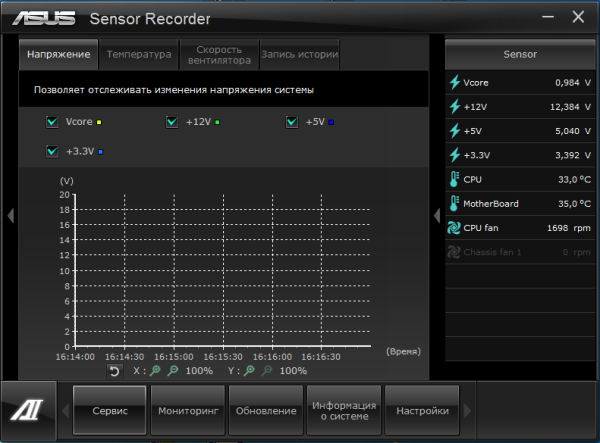

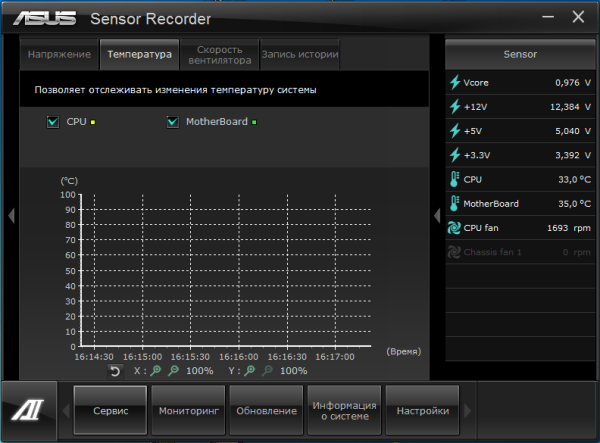

За допомогою ASUS Sensor Recorder можна переглянути зміну значень температур і напруг за останній час використовуючи наочні графіки, час оновлення яких і необхідні для запису параметри ви можете задати самостійно.

ASUS H61M-C

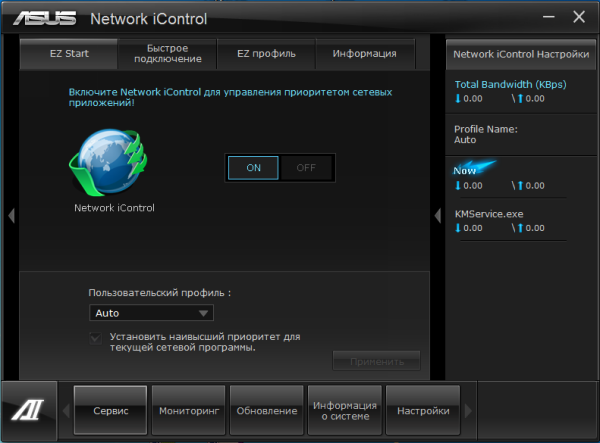

Для керування мережевим трафіком і задання пріоритетів використання мережевого підключення різними додатками служить утиліта ASUS Network iControl.

Тестування звукового тракту на основі кодека Realtek ALC887

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.2

Дуже добре

Рівень шуму, дБ (А)

-85.2

Добре

Динамічний діапазон, дБ (А)

85.0

Добре

Гармонійні викривлення, %

0.0028

Відмінно

Гармонійні викривлення + шум, дБ(A)

-75.8

Середньо

Інтермодуляційні викривлення + шум, %

0.019

Дуже добре

Взаємопроникнення каналів, дБ

-83.2

Дуже добре

Інтермодуляції на 10 кГц, %

0.019

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-85.2

Добре

Динамічний діапазон, дБ (А)

85.1

Добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.3

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-77.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Інтегроване звукове рішення Realrek ALC887 одержує в тестах підсумкову оцінку «Дуже добре», а це більш ніж високий результат при тестуванні вбудованих кодеків. Якість його звучання буде достатньою як для офісного комп'ютера, так і для домашнього медіацентру, і встановлення окремої звукової плати, у більшості випадків, не знадобиться.

Висновки

Материнська плата ASUS H61M-C є прекрасним продуктом, за допомогою якого можна модернізувати або зібрати нові робочі місця в офісі. Добре продумані можливості розширення дозволяють максимально використовувати наявні карти розширення, а наявність на інтерфейсній панелі нехай уже й застарілих, але ще досить часто використовуваних офісним обладнанням портів COM і LPT додають привабливості виробу. Але цей витвір інженерів компанії ASUS можна використовувати не тільки в малобюджетних офісних комп'ютерах – модель ASUS H61M-C стане прекрасною основою для недорогого домашнього медіацентру або комп'ютера для роботи з пакетом офісних програм і серфінгу в інтернеті. І це все в «базовій» версії системи, адже встановлення сучасної продуктивної відеокарти перетворить ваш ПК в ігровий комп'ютер початкового рівня.

Переваги:

  • низька вартість продукту;
  • якісна елементна база;
  • якісний звуковий кодек;
  • захист внутрішніх компонентів від перенапруги та електростатичних розрядів;
  • наявність слота PCI;
  • наявність портів COM і LPT на інтерфейсній панелі
  • підтримка набору утиліт ASUS AI Suite II.

Особливості:

  • відсутня підтримка застарілих інтерфейсів FDD, IDE;
  • усього два слоти для встановлення ОЗП;
  • однин роз’єм для виведення зображення на інтерфейсній панелі;
  • незручне підключення багатоканальної звукової системи;
  • однин роз’єм для підключення системного вентилятора.

Недоліки:

  • перекриття двох портів SATA відеокартою із двохслотовою системою охолодження.


Автор: Олександра Пацуй
Переклад: Олесь Пахолок


Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям IntelKingstonMSI і SeaSonic за надане для тестового стенду обладнання.
