Огляд і тестування материнської плати ASUS H170M-PLUS

Вибір материнської плати для роботи із сімейством процесорів Intel Skylake (платформа Socket LGA1151) може стати досить непростим, адже на ринку присутні сотні моделей на кількох чіпсетах, які пропонують різну функціональність.

Але саме від необхідних можливостей і слід відштовхуватися. Наприклад, якщо ви збираєте систему під топові комплектуючі, з розгоном і зв'язуванням з кількох відеокарт, тоді слід орієнтуватися на флагманські моделі на чіпсеті Intel Z170. При виборі менш потужних комплектуючих, але з обов'язковим розгоном, радимо також звернути увагу на плати з набором системної логіки Intel Z170. А у випадку складання бюджетної системи з одним або парою накопичувачами, мінімальним об’ємом оперативної пам'яті й вбудованою графікою можна спокійно обійтися моделями на базі Intel H110.

Складніше всього підібрати проміжний варіант, адже для цього випадку є два чіпсети (Intel H170 і Intel B150) і безліч варіантів. І тут уже все залежить від різних факторів: починаючи від дизайну плати, кількості фаз живлення процесора й ефективності роботи радіаторів і закінчуючи різними бонусами й лояльністю до бренда.

ASUS H170M-PLUS

У даному ж огляді ми поговоримо про компактну модель середнього класу від компанії ASUS, а саме про ASUS H170M-PLUS, яка виконана на основі чіпсету Intel H170. Нагадаємо, що на відміну від флагманського побратима, використовуваний набір системної логіки підтримує тільки 16 чіпсетних ліній PCI Express 3.0, а також на один SATA Express і на два порти USB 3.0 менше. Додатково в ньому відсутня можливість розподілу ліній між слотами PCI Express 3.0 x16, а оверклокерські можливості, згідно з побажаннями компанії Intel, обмежені тільки розгоном інтегрованої в процесор графіки. У цілому моделі на даному чіпсеті відмінно підійдуть для складання домашніх систем з однією відеокартою й процесором із заблокованим множником, благо інші функціональні можливості знаходяться на більш ніж достатньому для повсякденного використання рівні.

Специфікація

Виробник і модель

ASUS H170M-PLUS

Чіпсет

Intel H170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою DDR4-2133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (сумісний із 2 х SATA 6 Гбіт/с)

4 х SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

2 x PS/2

1 х D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

1 х USB 3.0 Type-C

2 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 х LPT

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 227 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS H170M-PLUS ASUS H170M-PLUS

Материнська плата ASUS H170M-PLUS постачається в стандартній картонній коробці, оформленій у темних тонах, яка відрізняється хорошим інформаційним наповненням. На лицьовій стороні в очі кидається можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS H170M-PLUS

У коробці з ASUS H170M-PLUS ми виявили цілком стандартний набір аксесуарів:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS H170M-PLUS

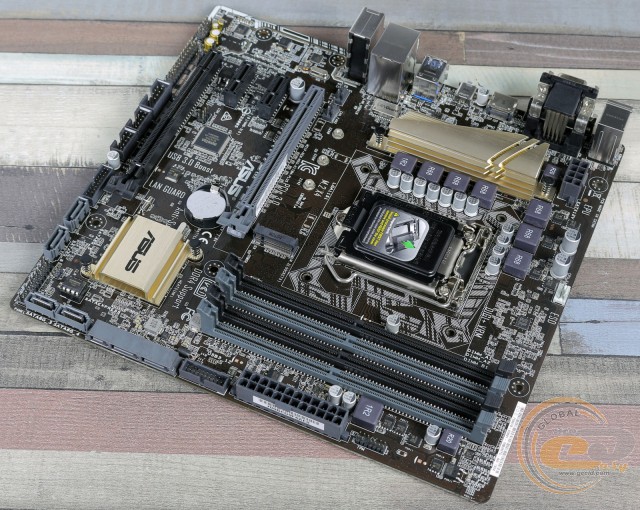

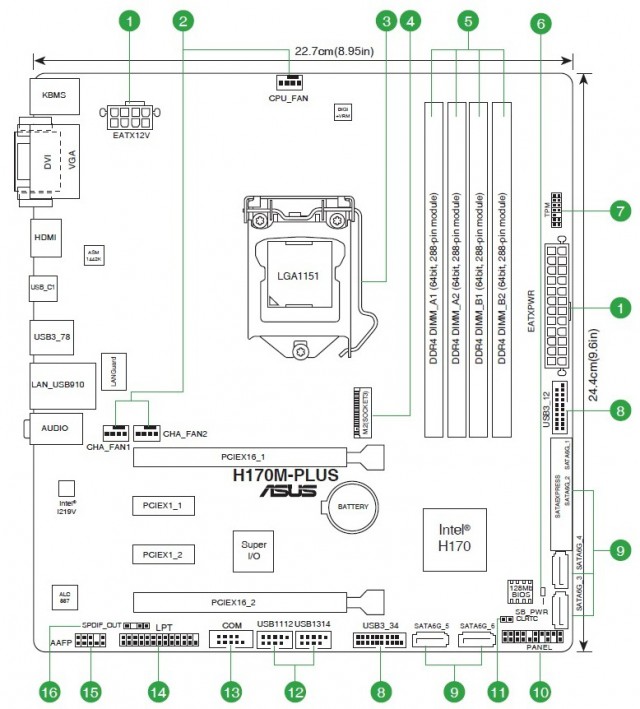

Материнська плата виконана на друкованій платі темно-коричневого кольору формату microATX (244 х 227 мм). Її оформлення цілком стандартне для фірмових рішень середнього рівня, де темні кольори відтінюються радіаторами бронзового кольору, що робить вигляд більш цікавим.

В свою чергу компонування набортних елементів у цілому реалізоване на високому рівні, тому особливих проблем у вас не виникне, оскільки всі порти розташовані на оптимальних місцях, ближче до країв друкованої плати, а DIMM-слоти обладнані засувками тільки з одного боку. Заслуговує уваги лише відсутність кріпильних отворів по правому краю. Тому слід бути акуратним при підключенні основного кабелю живлення та накопичувачів до портів SATA 6 Гбіт/с, які розташовані перпендикулярно поверхні, оскільки це може привести до зламу текстоліту.

ASUS H170M-PLUS

На звороті можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що радіатори закріплені за допомогою пластикових кліпс.

ASUS H170M-PLUS

У нижній частині друкованої плати ASUS H170M-PLUS розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PIDIF Out, джампер для скидання CMOS, порти COM і LPT, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх сім: чотири внутрішні й три зовнішні, один із яких виконаний у форматі Type-C. Усі порти USB обслуговуються силами чіпсету Intel H170.

ASUS H170M-PLUS

ASUS H170M-PLUS

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS H170M-PLUS

Системна плата ASUS H170M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану поряд колодку для підключення виносної панелі з портами USB 3.0 і порт TPM.

ASUS H170M-PLUS

ASUS H170M-PLUS

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel H170, у той час як інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32°C;
  • радіатор охолодження елементів підсистеми живлення процесора – 40°C;
  • дроселі підсистеми живлення процесора – 50°C.

Як бачимо, попередньо встановлені радіатори забезпечують хороше охолодження ключових компонентів.

ASUS H170M-PLUS

ASUS H170M-PLUS

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM.

ASUS H170M-PLUS

Для розширення функціональності ASUS H170M-PLUS у розпорядженні в користувача є чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі x4).

Оскільки чіпсет Intel H170 не підтримує розподілу ліній між роз’ємами PCI Express 3.0 x16, то другий із них підключений до чіпсету і його пропускна здатність обмежена чотирма лініями. При цьому в користувача є можливість встановити дві відеокарти у режимі AMD CrossFireX, однак схема їх роботи (х16+х4) не дозволить повною мірою розкрити потенціал подібного зв'язування.

ASUS H170M-PLUS

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи (HDMI, DVI-D і D-Sub), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS H170M-PLUS

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

ASUS H170M-PLUS

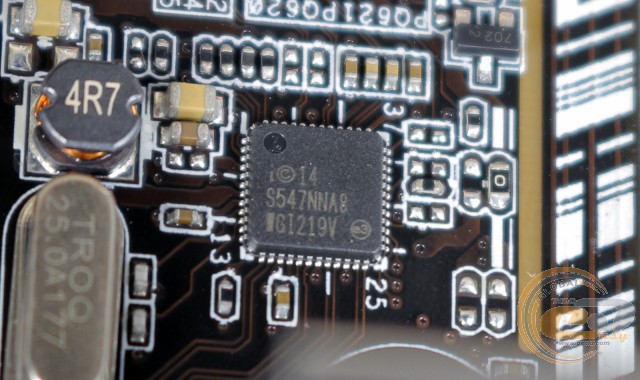

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V.

ASUS H170M-PLUS

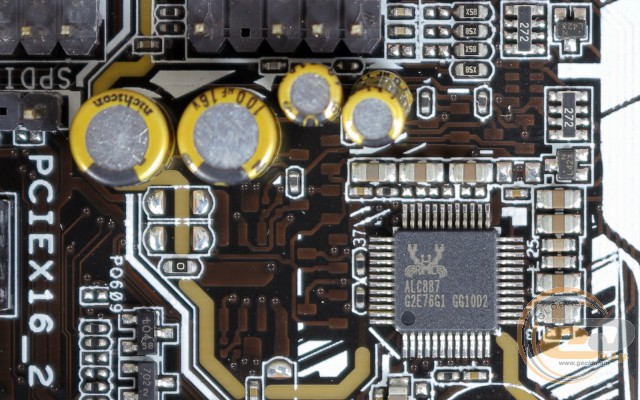

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використані спеціальні японські аудіоконденсатори, а звуковий тракт додатково відділений від інших компонентів за допомогою захисної смужки.

ASUS H170M-PLUS

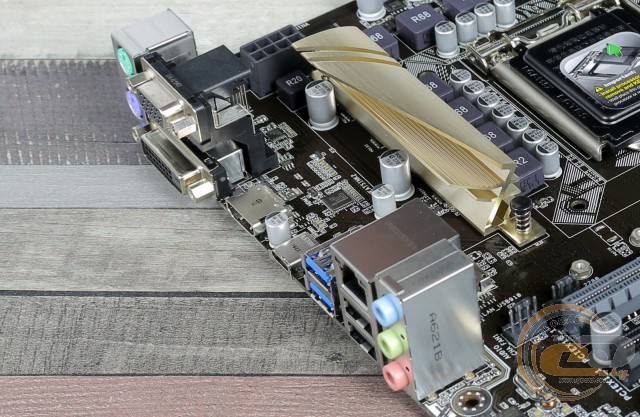

Інтерфейсна панель включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 2 x PS/2;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х USB 3.0 Type-C;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як досить хороше для материнської плати середнього рівня, оскільки воно пропонує три відеовиходи, включаючи сучасний HDMI, і достатню кількість портів USB, один із яких виконаний у все популярнішому форматі USB Type-C. Однак деяких користувачів може розчарувати незручне підключення багатоканальної акустики.

ASUS H170M-PLUS

В ASUS H170M-PLUS присутні базові можливості для організації охолодження усередині системного корпусу. У наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS H170M-PLUS

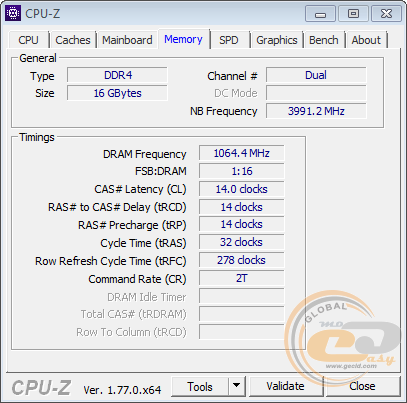

Можливості розгону процесора на момент тестування на даній материнській платі були відсутні. Тестові модулі оперативної пам'яті вдалося запустити на частоті DDR4-2128 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS H170M-PLUS використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Результати тестів

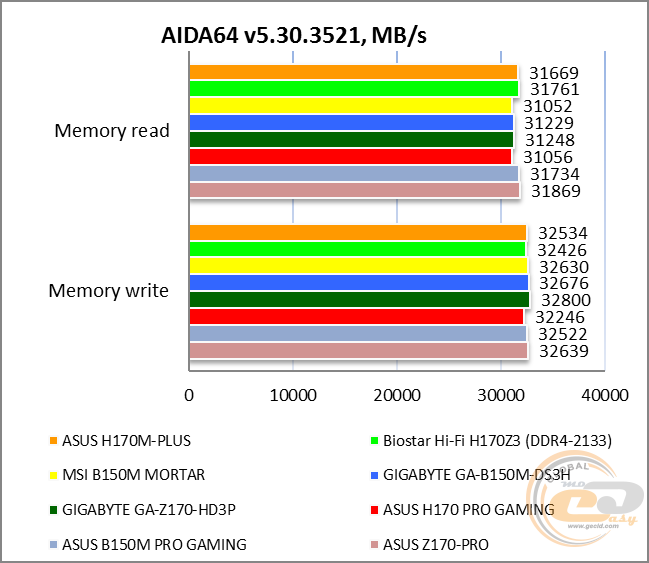

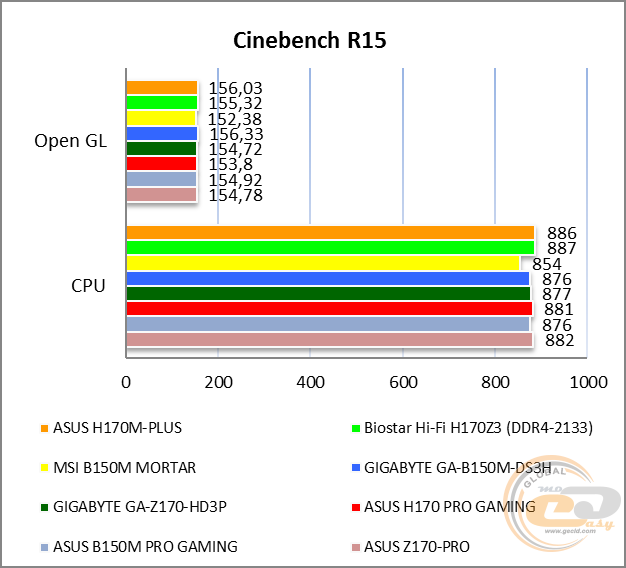

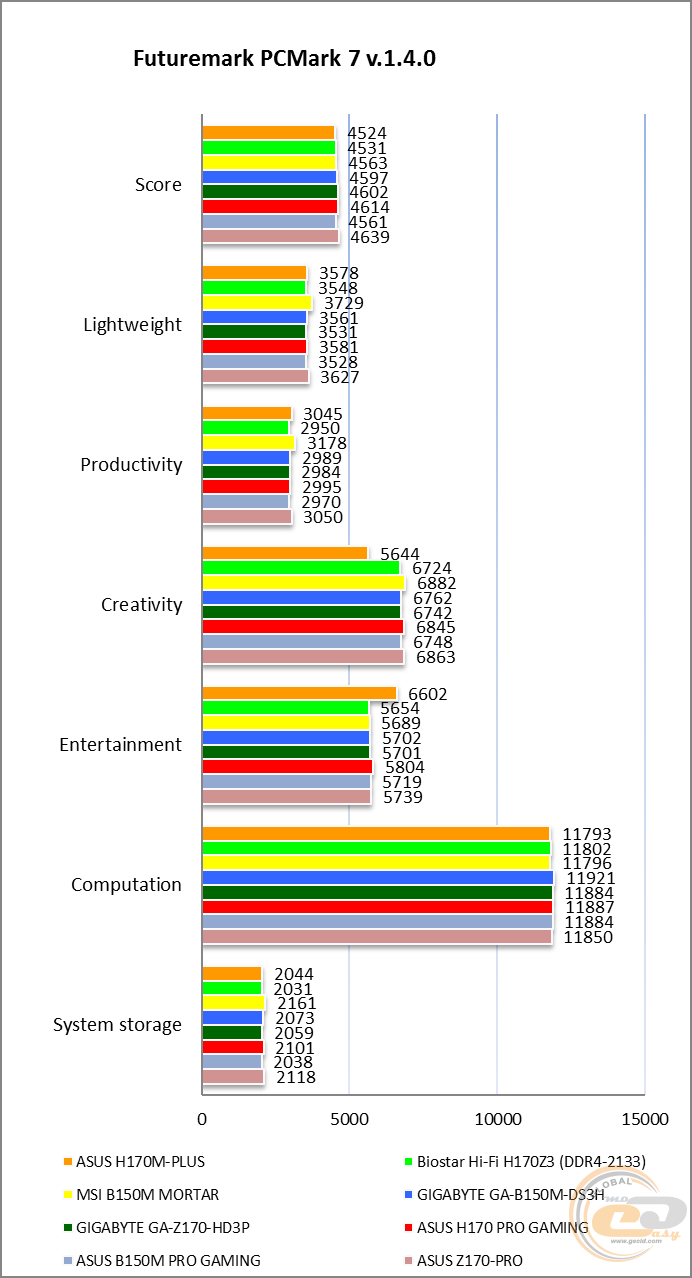

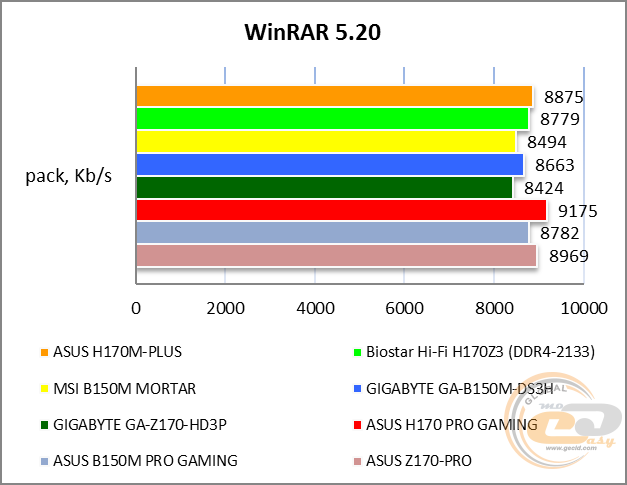

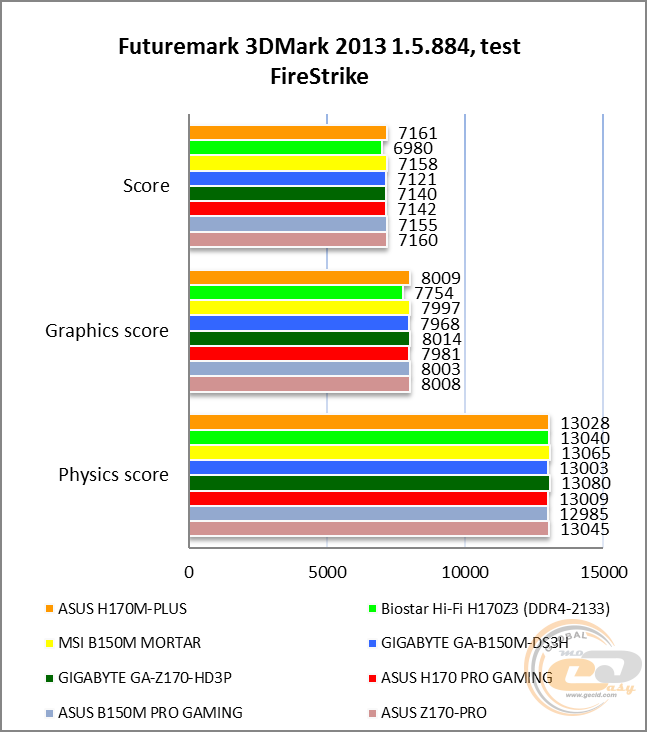

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

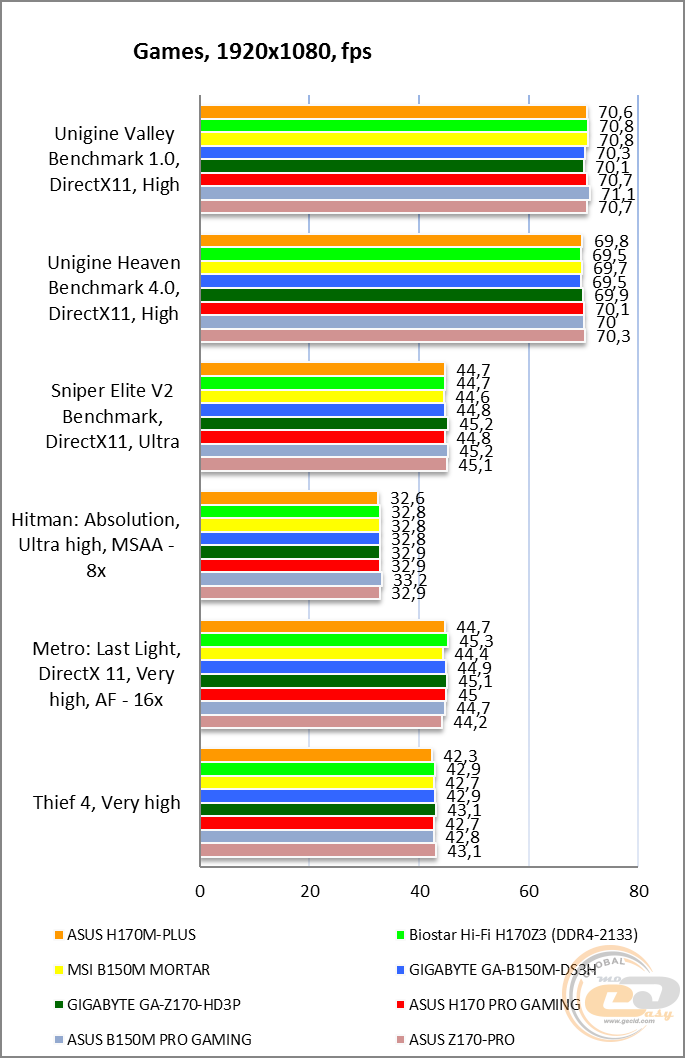

Продемонстровані результати говорять про відмінну якість виконання материнської плати, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.20

Дуже добре

Рівень шуму, дБ (А)

-86.4

Добре

Динамічний діапазон, дБ (А)

86.5

Добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.8

Погано

Інтермодуляційні викривлення + шум, %

0.253

Середньо

Взаємопроникнення каналів, дБ

-84.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.256

Середньо

Загальна оцінка



Добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.14, -0.13

Дуже добре

Рівень шуму, дБ (А)

-87.1

Добре

Динамічний діапазон, дБ (А)

87.0

Добре

Гармонійні викривлення, %

0.0030

Відмінно

Гармонійні викривлення + шум, дБ(A)

-77.3

Середньо

Інтермодуляційні викривлення + шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-81.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє хорошу якість звучання, якої буде достатньо для повсякденного використання невимогливим користувачами. Любителям якісного аудіо слід придивитися до дискретних звукових карт із інтерфейсом PCI Express x1.

Висновки

ASUS H170M-PLUS

Давайте підведемо підсумки тестування материнської плати ASUS H170M-PLUS. Вона зібрана у форматі microATX на базі чіпсету Intel H170 і не відрізняється особливими дизайнерськими вишуканостями, зате пропонує досить продумане компонування набортних елементів: ключові порти винесені ближче до країв друкованої плати, а DIMM-слоти оснащені засувками лише з одного боку.

На основі ASUS H170M-PLUS можна зібрати дуже продуктивну систему з підтримкою 64 ГБ оперативної пам'яті DDR4-2133 МГц, накопичувачами M.2, SATA Express або SATA 6 Гбіт/с, однією відеокартою та кількома додатковими платами розширення. Так, присутній другий слот PCI Express x16 і навіть заявлена підтримка технології AMD CrossFireX, от тільки розподіл ліній за схемою х16+х4 не дозволить реалізувати їхній потенціал.

А ще в ASUS H170M-PLUS можна виділити якісний гігабітний мережевий контролер Intel WGI219V, систему захисту внутрішніх компонентів 5X Protection II, 7-фазну підсистему живлення процесора й наявність радіаторів, що забезпечують ефективне відведення тепла від ключових вузлів. Сподобався й багатий набір зовнішніх і внутрішніх інтерфейсів, включаючи HDMI, DVI-D, D-Sub, USB 3.0 і USB Type-C. Якщо материнська плата буде використовуватися в офісному середовищі, то можуть пригодитися застарілі порти COM і LPT.

До спірних моментів можна зарахувати наявність лише трьох аудіопортів, що дещо ускладнить життя власникам багатоканальної акустики, та й у цілому реалізацію звукового тракту на базі бюджетного кодека. Утиліта RightMark Audio Analyzer видала оцінки «Добре» і «Дуже добре» для двох різних режимів роботи, але цього буде достатньо лише невимогливим користувачам. Також нагадаємо про необхідність акуратного підключення роз’ємів по правому краю, оскільки в кутах відсутні кріпильні отвори, тому надмірний тиск може привести до зламу.

У цілому, якщо ви не відносите себе до аудіофілів і не плануєте розгін комплектуючих, то ASUS H170M-PLUS може стати гідним вибором в якості універсальної й надійної основи для навчального, робочого або домашнього ПК.

Переваги:

  • надійна 7-фазна цифрова підсистема живлення DIGI+ VRM;
  • система захисту внутрішніх компонентів 5X Protection II;
  • продумане компонування набортних елементів;
  • хороші можливості для організації дискової підсистеми;
  • гігабітний мережевий контролер компанії Intel;
  • різноманітний набір зовнішніх і внутрішніх інтерфейсів, включаючи підтримку USB 3.0 Type-C;
  • ефективна система охолодження;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • подарунок для любителів гри World of Warships.

Особливості:

  • незручне підключення багатоканальної акустики;
  • відсутність кріпильних отворів по правому краю друкованої плати;
  • відсутність можливостей для розгону процесора.
