ASUS H170M-PLUS

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V.

ASUS H170M-PLUS

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використані спеціальні японські аудіоконденсатори, а звуковий тракт додатково відділений від інших компонентів за допомогою захисної смужки.

ASUS H170M-PLUS

Інтерфейсна панель включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 2 x PS/2;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х USB 3.0 Type-C;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як досить хороше для материнської плати середнього рівня, оскільки воно пропонує три відеовиходи, включаючи сучасний HDMI, і достатню кількість портів USB, один із яких виконаний у все популярнішому форматі USB Type-C. Однак деяких користувачів може розчарувати незручне підключення багатоканальної акустики.

ASUS H170M-PLUS

В ASUS H170M-PLUS присутні базові можливості для організації охолодження усередині системного корпусу. У наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS H170M-PLUS

Можливості розгону процесора на момент тестування на даній материнській платі були відсутні. Тестові модулі оперативної пам'яті вдалося запустити на частоті DDR4-2128 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS H170M-PLUS використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Результати тестів

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

ASUS H170M-PLUS

Продемонстровані результати говорять про відмінну якість виконання материнської плати, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.20

Дуже добре

Рівень шуму, дБ (А)

-86.4

Добре

Динамічний діапазон, дБ (А)

86.5

Добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.8

Погано

Інтермодуляційні викривлення + шум, %

0.253

Середньо

Взаємопроникнення каналів, дБ

-84.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.256

Середньо

Загальна оцінка



Добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.14, -0.13

Дуже добре

Рівень шуму, дБ (А)

-87.1

Добре

Динамічний діапазон, дБ (А)

87.0

Добре

Гармонійні викривлення, %

0.0030

Відмінно

Гармонійні викривлення + шум, дБ(A)

-77.3

Середньо

Інтермодуляційні викривлення + шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-81.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє хорошу якість звучання, якої буде достатньо для повсякденного використання невимогливим користувачами. Любителям якісного аудіо слід придивитися до дискретних звукових карт із інтерфейсом PCI Express x1.

Висновки

ASUS H170M-PLUS

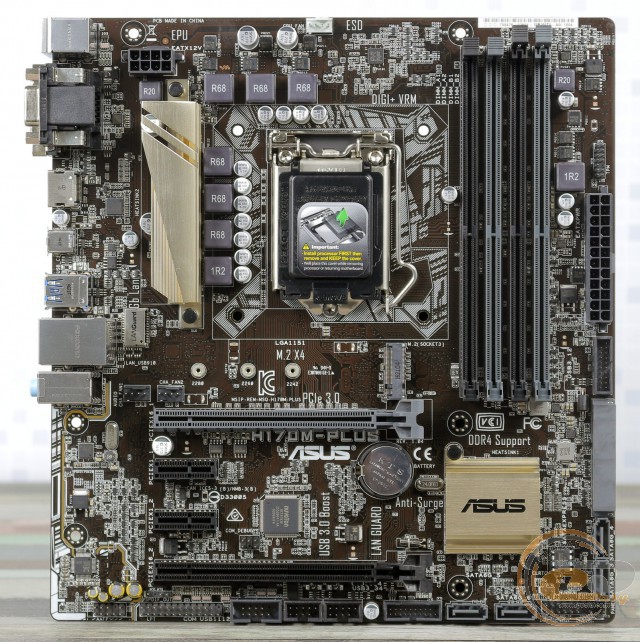

Давайте підведемо підсумки тестування материнської плати ASUS H170M-PLUS. Вона зібрана у форматі microATX на базі чіпсету Intel H170 і не відрізняється особливими дизайнерськими вишуканостями, зате пропонує досить продумане компонування набортних елементів: ключові порти винесені ближче до країв друкованої плати, а DIMM-слоти оснащені засувками лише з одного боку.

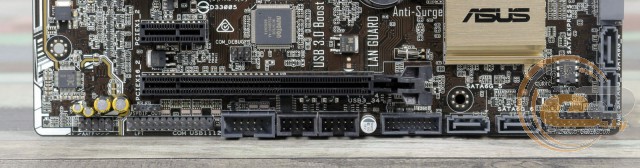

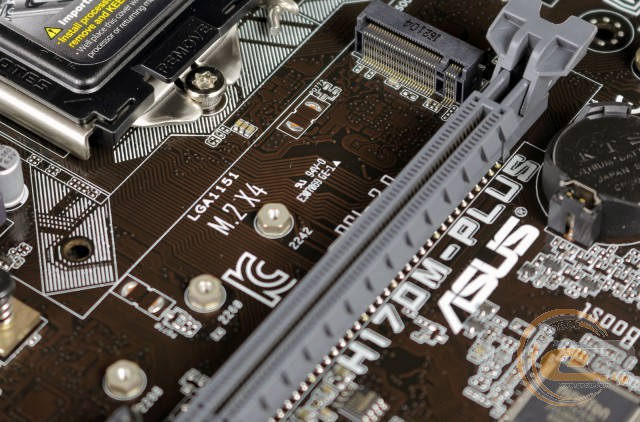

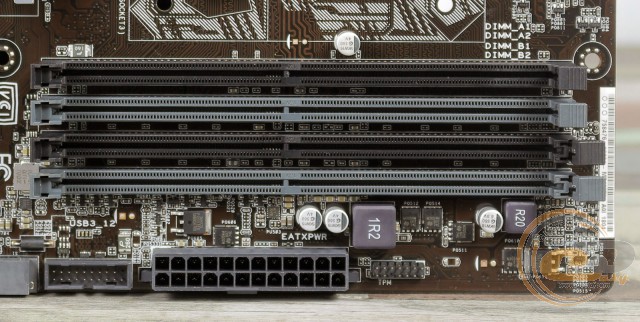

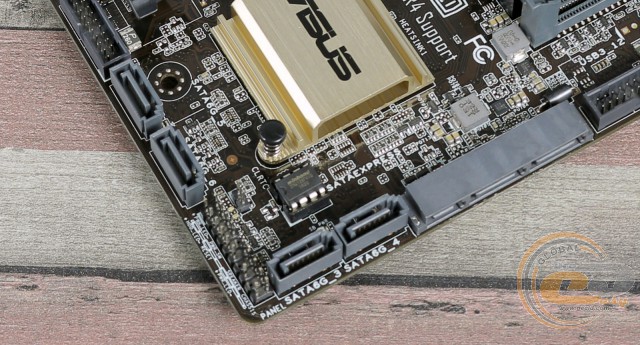

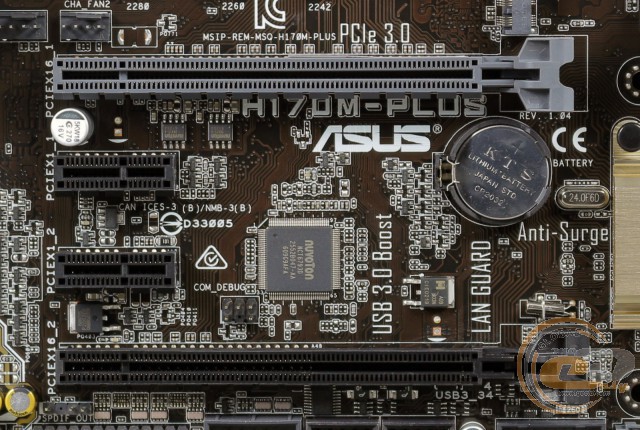

На основі ASUS H170M-PLUS можна зібрати дуже продуктивну систему з підтримкою 64 ГБ оперативної пам'яті DDR4-2133 МГц, накопичувачами M.2, SATA Express або SATA 6 Гбіт/с, однією відеокартою та кількома додатковими платами розширення. Так, присутній другий слот PCI Express x16 і навіть заявлена підтримка технології AMD CrossFireX, от тільки розподіл ліній за схемою х16+х4 не дозволить реалізувати їхній потенціал.

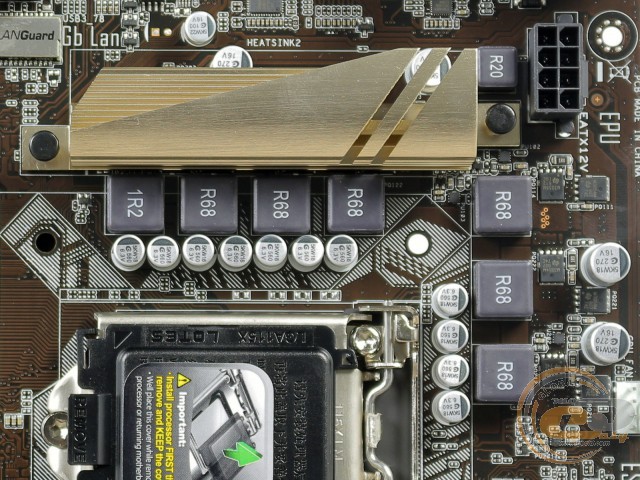

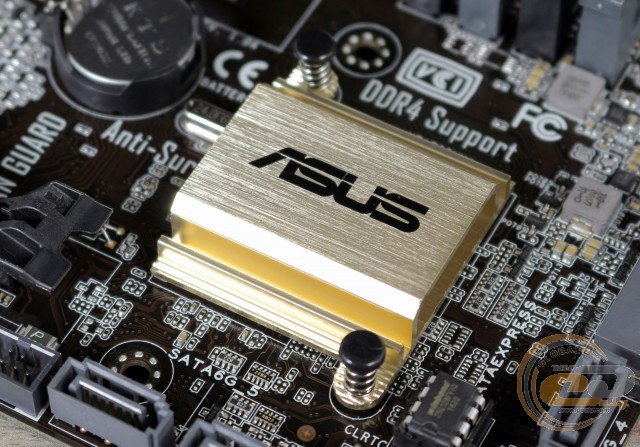

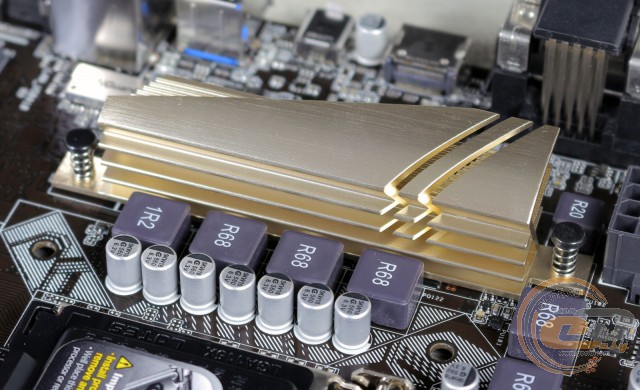

А ще в ASUS H170M-PLUS можна виділити якісний гігабітний мережевий контролер Intel WGI219V, систему захисту внутрішніх компонентів 5X Protection II, 7-фазну підсистему живлення процесора й наявність радіаторів, що забезпечують ефективне відведення тепла від ключових вузлів. Сподобався й багатий набір зовнішніх і внутрішніх інтерфейсів, включаючи HDMI, DVI-D, D-Sub, USB 3.0 і USB Type-C. Якщо материнська плата буде використовуватися в офісному середовищі, то можуть пригодитися застарілі порти COM і LPT.

До спірних моментів можна зарахувати наявність лише трьох аудіопортів, що дещо ускладнить життя власникам багатоканальної акустики, та й у цілому реалізацію звукового тракту на базі бюджетного кодека. Утиліта RightMark Audio Analyzer видала оцінки «Добре» і «Дуже добре» для двох різних режимів роботи, але цього буде достатньо лише невимогливим користувачам. Також нагадаємо про необхідність акуратного підключення роз’ємів по правому краю, оскільки в кутах відсутні кріпильні отвори, тому надмірний тиск може привести до зламу.

У цілому, якщо ви не відносите себе до аудіофілів і не плануєте розгін комплектуючих, то ASUS H170M-PLUS може стати гідним вибором в якості універсальної й надійної основи для навчального, робочого або домашнього ПК.

Переваги:

  • надійна 7-фазна цифрова підсистема живлення DIGI+ VRM;
  • система захисту внутрішніх компонентів 5X Protection II;
  • продумане компонування набортних елементів;
  • хороші можливості для організації дискової підсистеми;
  • гігабітний мережевий контролер компанії Intel;
  • різноманітний набір зовнішніх і внутрішніх інтерфейсів, включаючи підтримку USB 3.0 Type-C;
  • ефективна система охолодження;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • подарунок для любителів гри World of Warships.

Особливості:

  • незручне підключення багатоканальної акустики;
  • відсутність кріпильних отворів по правому краю друкованої плати;
  • відсутність можливостей для розгону процесора.

optimal price

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок



Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
