UEFI BIOS

Дана модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально конфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS H110-PLUS

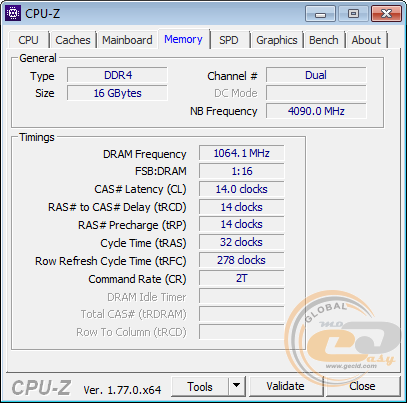

Можливості розгону процесора на момент тестування на даній материнській платі були відсутні. Тестові модулі оперативної пам'яті вдалося запустити на частоті DDR4-2128 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS H110-PLUS використовувалося таке обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

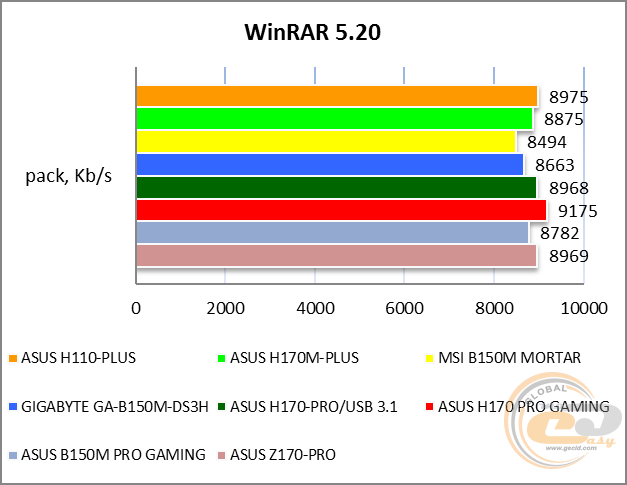

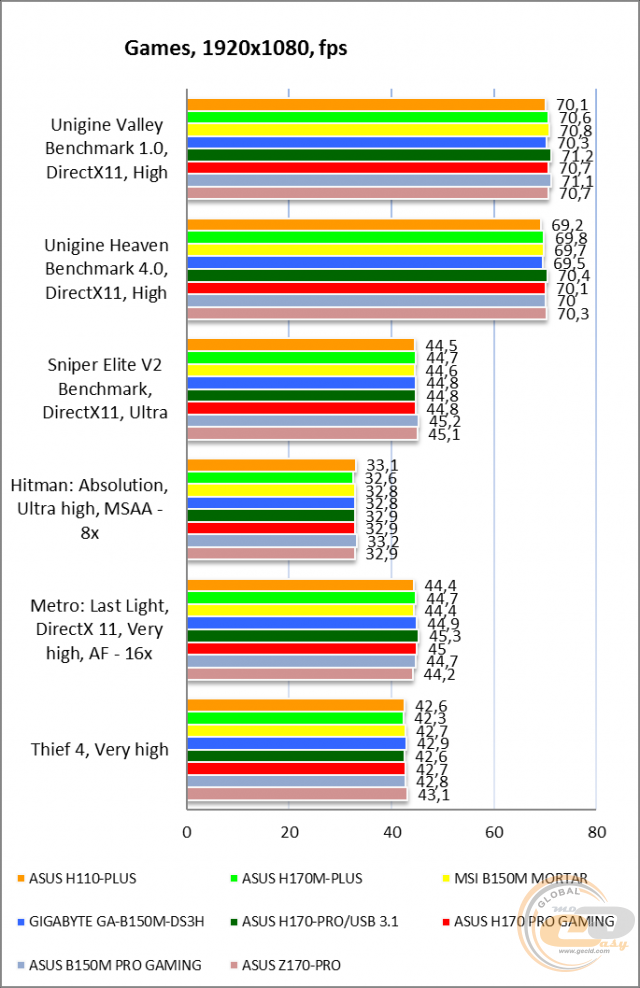

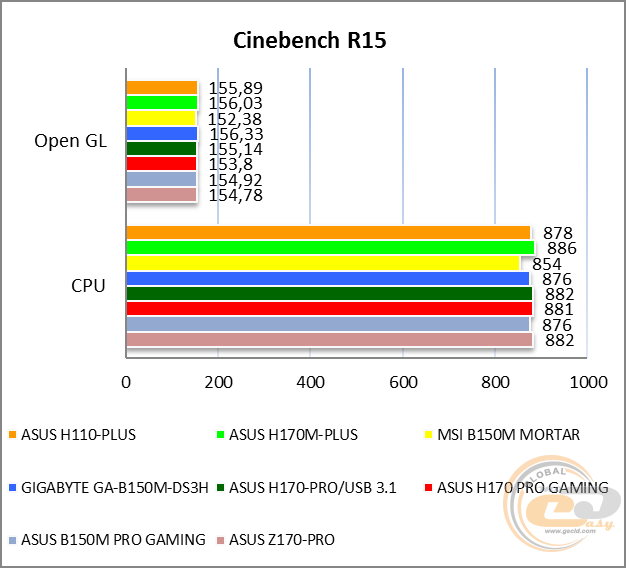

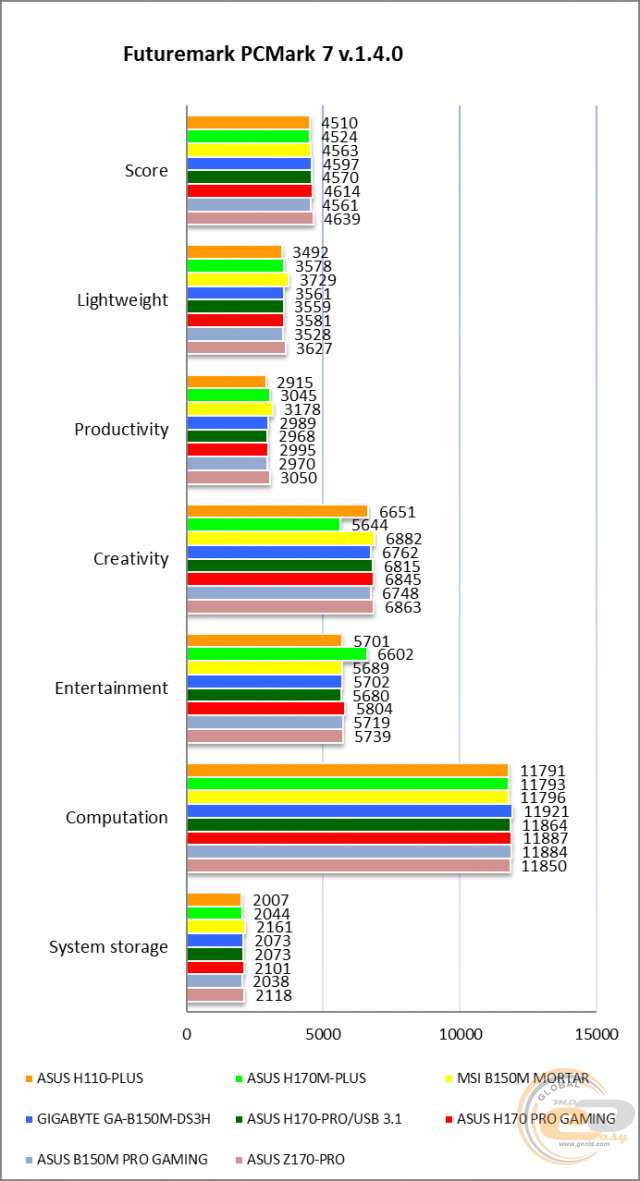

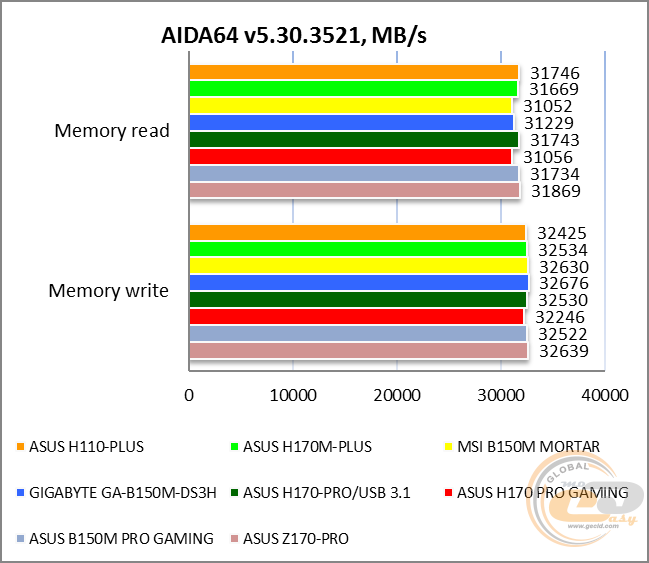

Результати тестів

ASUS H110-PLUS

ASUS H110-PLUS

ASUS H110-PLUS

ASUS H110-PLUS

ASUS H110-PLUS

ASUS H110-PLUS

Отримані результати вказують про відмінну якість виконання материнської плати, використання хорошої елементної бази та вдалої оптимізації налаштувань BIOS.

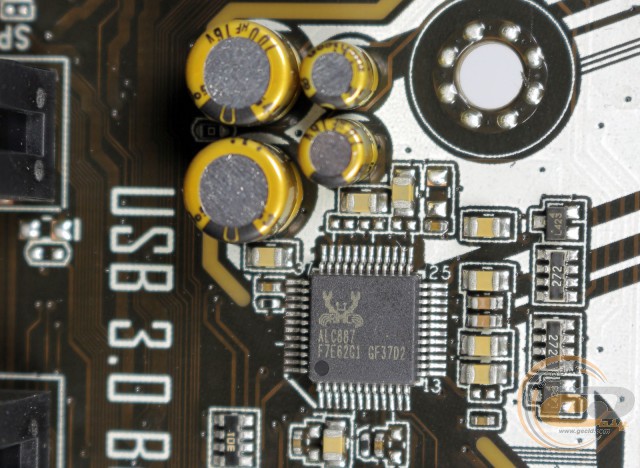

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.24, -0.14

Дуже добре

Рівень шуму, дБ (А)

-86.4

Добре

Динамічний діапазон, дБ (А)

86.4

Добре

Гармонійні викривлення,%

0.0024

Відмінно

Гармонійні викривлення + шум, дБ (А)

-68.7

Посередньо

Інтермодуляційні викривлення + шум,%

0.043

Добре

Взаємопроникнення каналів, дБ

-85.1

Відмінно

Інтермодуляції на 10 кГц,%

0.036

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.07

Дуже добре

Рівень шуму, дБ (А)

-87.0

Добре

Динамічний діапазон, дБ (А)

87.1

Добре

Гармонійні викривлення,%

0.0030

Відмінно

Гармонійні викривлення + шум, дБ (А)

-78.1

Посередньо

Інтермодуляційні викривлення + шум,%

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-83.0

Дуже добре

Інтермодуляції на 10 кГц,%

0.015

Дуже добре

Загальна оцінка



Дуже добре

Не дивно, що для бюджетного рішення виробник вирішив використовувати аудіокодек початкового рівня, можливостей якого вистачить для недосвідченого користувача, однак любителям якісного звуку бажано розглядати варіант покупки дискретної звукової плати. Благо модель має достатню кількість різноманітних слотів розширення.

Висновки

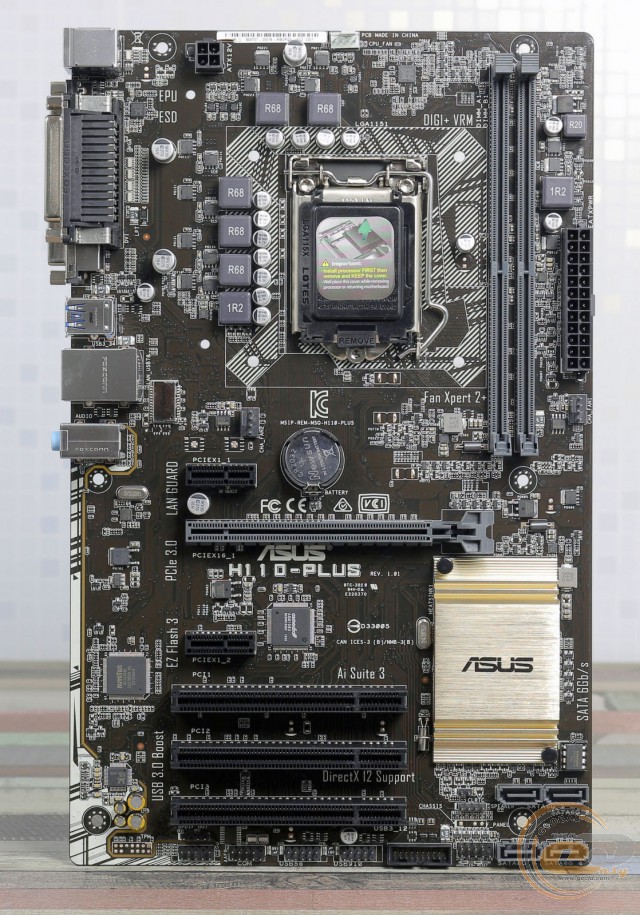

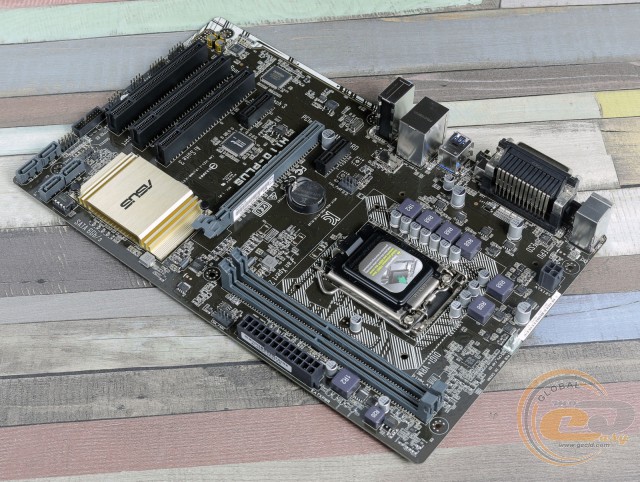

ASUS H110-PLUS

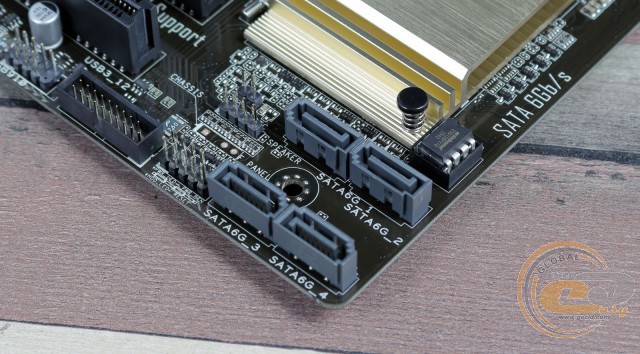

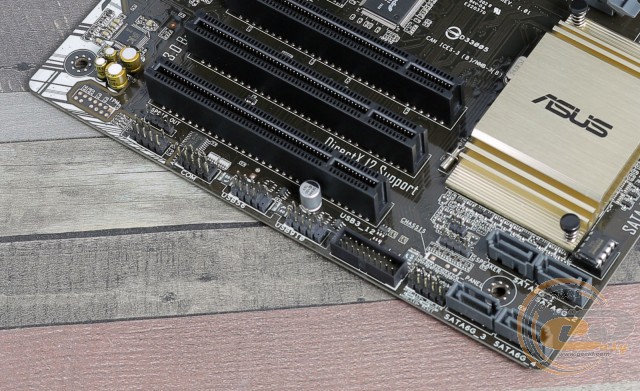

Як і очікувалося, жодних сюрпризів ASUS H110-PLUS не видала, і перед нами хороший представник сегменту материнських плат початкового рівня, який пропонує певні обмеження задля доступної вартості. У зв’язку з використання чіпсета Intel H110 можливості з організації дискової підсистеми представлені лише чотирма портами SATA 6 Гбіт/с, відсутня підтримка RAID-масивів, а загальна кількість портів USB 3.0 також обмежена чотирма. З іншого боку, купуючи ASUS H110-PLUS, ви отримаєте якісну й порівняно недорогу материнську плату для складання офісної системи чи домашнього ПК з однією відеокартою або зовсім без неї. У першому сценарії вам може стати в нагоді підтримка портів COM і LPT, а також слотів розширення PCI. У другому – можете сміливо встановлювати навіть топовий процесор і відеокарту. Окремо нагадаємо про компактну ширину друкованої плати, яка підвищує сумісність плати з компактними й тісними системними блоками.

Що ж стосується особливостей, дана модель стане не найкращим вибором для власників багатоканальної акустики та моніторів з HDMI-інтерфейсом, для підключення яких (при відсутності відеокарти) знадобиться перехідник.

Загалом ASUS H110-PLUS можна сміливо охарактеризувати як надійну робочу конячку, яка завдяки своїй високій якості стабільно функціонуватиме, а ви не шкодуватимете про переплачені кошти за непотрібне оснащення та додаткові фішки.

Переваги:

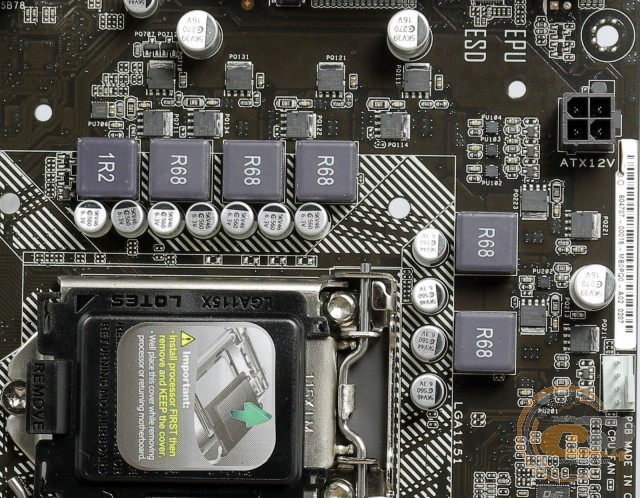

  • надійна цифрова підсистема живлення DIGI+ VRM;
  • система захисту внутрішніх компонентів 5X Protection II;
  • продумане компонування набортних елементів;

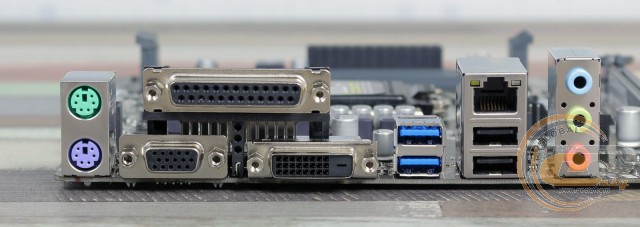

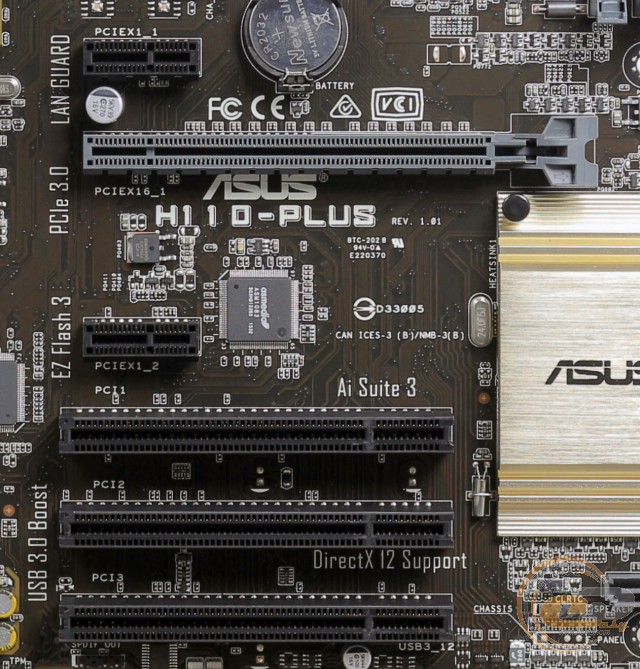

  • підтримка COM, LPT і PCI;

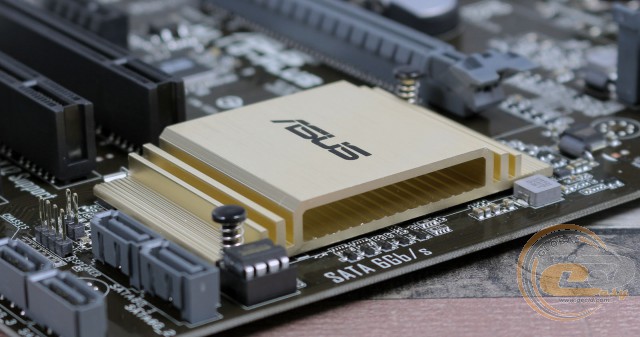

  • ефективна система охолодження;
  • підтримка низки корисних фірмових технологій і утиліт;
  • подарунок для любителів гри World of Warships.

Особливості:

  • незручне підключення багатоканальної акустики;
  • відсутність HDMI;
  • два DIMM-слоти;
  • відсутність можливостей з розгону процесора.

optimal price

Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії ERC, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
