Огляд і тестування материнської плати ASUS F1A75-I DELUXE

02-01-2012

Популярність мініатюрних материнських плат формату mini-ITX, призначених для побудови компактних мультимедійних центрів і універсальних домашніх ПК, останнім часом тільки зростає. Причому все більша кількість користувачів вже не готові миритися з низьким рівнем продуктивності систем, заснованих на процесорах AMD Brazos і Intel Atom. В зв’язку з цим цілком логічним виглядає збільшення популярності процесорів з досить продуктивним вбудованим графічним ядром — AMD Llano і Intel Sandy Bridge. Обізнані користувачі і збирачі ПК давно оцінили той факт, що ціна цих рішень досить демократична (особливо це стосується APU від AMD), але, водночас, продуктивність, як процесорних ядер, так і графічного блоку, досить висока для мініатюрних систем. В зв’язку з цим, у більшості випадків збирання медіасистем вже відпадає необхідність у покупці дискретного відеоадаптера.

Сьогодні в нашу тестову лабораторію потрапила материнська плата ASUS F1A75-I DELUXE — одне з найбільш просунутих мініатюрних рішень на основі чіпсету AMD A75, не тільки в асортименті тайванського виробника, але і на ринку взагалі. Які особливості має цей продукт і чи виправдовує він повною мірою свою чималу вартість (близько $140), ми постараємося сьогодні з'ясувати.

ASUS F1A75-I DELUXE

Виробник

ASUS

Модель

F1A75-I DELUXE

Чіпсет

AMD A75 FCH

Процесорний роз’єм

Socket FM1

Підтримувані процесори

AMD A/E2 серій з TDP до 100 Вт

Використовувана пам'ять

DDR3 1866/1600/1333/1066 МГц

Підтримувана пам'ять

2х 240 контактних DIMM двоканальної архітектури до 16 ГБ

Вбудована графіка

APU (серія Radeon HD 6000):
1 x DisplayPort 2560x1600
1 x DVI-D 1920x1200
1 x HDMI 1920x1200

Слоти розширення

1 x PCIe 2.0 x16

Дискова підсистема

Чіпсет AMD A75 підтримує:
1 x eSATA 6.0 Гб/с;
4 x SATA 6.0 Гб/с;
з можливістю організації SATA RAID 0, 1, 10 і JBOD.

Звукова підсистема

Realtek ALC892, 8-канальний High-Definition Audio кодек

Підтримка LAN

Гігабітний мережний контролер Realtek RTL8111E
Бездротовий контролер з підтримкою стандартів Wi-Fi 802.11 b/g/n
Модуль Bluetooth

Живлення

4-х контактний роз’єм ATX 12V живлення
24-х контактний EATX роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU (4-pin)
1 x корпусний вентилятор (4-pin)

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x DVI-D
1 x DisplayРort
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптичний вихід
2 x USB 3.0
2 x USB 2.0
1 x eSATA 6 Гб/с
3 аудіороз’єми

Внутрішні порти I/O

1 x USB 2.0 (2 додаткових)
1 x USB 3.0 (2 додаткових)
1 x S/PDIF вихід
4 x SATA 6.0 Гб/с
1 x MemOK! кнопка
1 x Clear CMOS перемикач
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-languages BIOS

Фірмові технології

ASUS Dual Intelligent Processors 2 with DIGI+ VRM
ASUS TPU
Auto Tuning
TurboV
ASUS EPU
MemOK!
AI Suite II
Anti-Surge
ASUS UEFI BIOS EZ Mode
ASUS Quiet Thermal Solution
ASUS Fan Xpert
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Design
ASUS Q-LED (DRAM, Boot Device LED)
ASUS Q-DIMM

Комплектація

2 x SATA6.0 Гб/с кабелі
2 x Wi-Fi антени
Інструкція і посібник
1 х DVD з драйверами і ПЗ
Заглушка для панелі портів введення/виводу
пульт дистанційного керування, елементи живлення і інфрачервоний USB-передавач

Форм-фактор Розміри, мм

Mini-ITX,
170 x 170

Сайт виробника

http://www.asus.ua/
Свіжі версії BIOS і драйверів можуть бути скачані з сайта підтримки.

ASUS F1A75-I DELUXE

Кольорове оформлення упаковки материнської плати ASUS F1A75-I DELUXE повною мірою відповідає її позиціонуванню на ринку. Виробник підкреслює, що саме для мультимедіа був розроблений цей продукт.

ASUS F1A75-I DELUXE

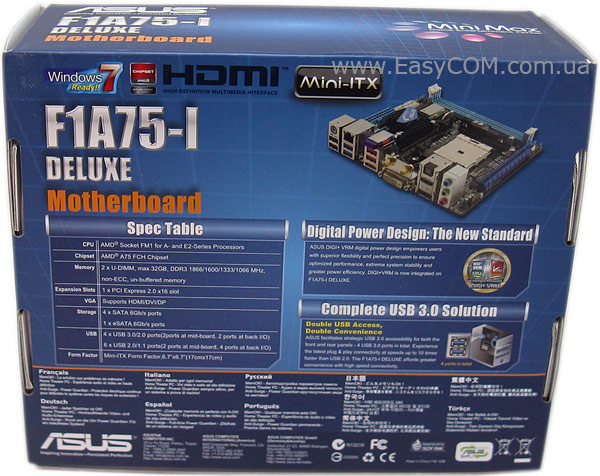

На звороті картонної коробки перелічені ключові функції рішення на 11 мовах (включаючи російську), а також є фото ASUS F1A75-I DELUXE і таблиця з специфікаціями. Крім того, виробник підкреслює, що системна плата оснащена повністю цифровою системою живлення процесора і чотирма портами USB 3.0.

ASUS F1A75-I DELUXE

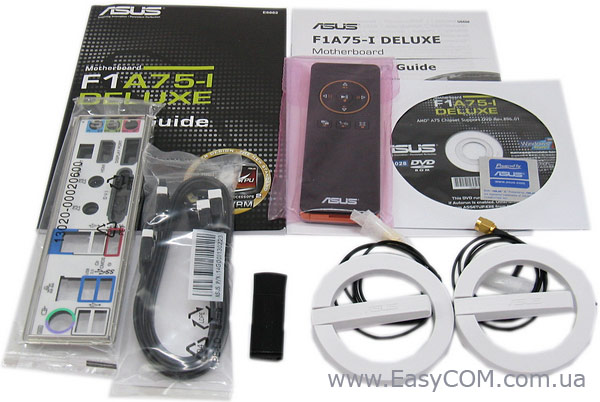

Комплект поставки системної плати ASUS F1A75-I DELUXE, на наш погляд, є однією з сильних сторін цього рішення і дозволяє суттєво підвищити зручність експлуатації медіацентра на його основі. Крім самої плати він включає:

  • DVD-диск з ПЗ і драйверами;
  • Фірмову наклейку на корпус;
  • Пульт дистанційного керування;
  • Інфрачервоний USB-передавач;
  • Посібник користувача англійською мовою, коротку інструкцію з встановлення;
  • Два шлейфи SATA 6 Гб/c;
  • Дві антени Wi-Fi;
  • Заглушку інтерфейсної панелі корпуса.

ASUS F1A75-I DELUXE

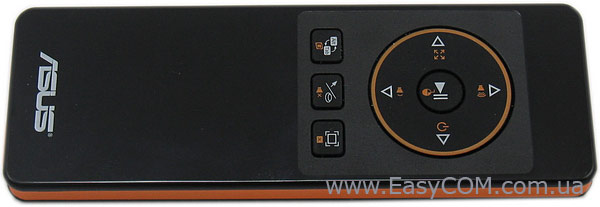

Безумовно, найбільше зацікавив з усього комплекту пульт дистанційного керування, адже для побудови HTPC це просто незамінний аксесуар, який у випадку його відсутності в комплекті системної плати, найчастіше, купується користувачами окремо. У випадку ASUS F1A75-I DELUXE нічого докуповувати не буде потрібно, лише підключити USB-передавач до роз’єму на передній панелі корпуса і пульт готовий до роботи. На його лицьовій стороні присутня чотирипозиційна клавіша, за допомогою якої можна не тільки здійснювати перемотування і регулювання гучності, але і керувати курсором миші. Трохи нижче розташовані ще три кнопки, і можна подумати, що на цьому функціонал аксесуара закінчується.

ASUS F1A75-I DELUXE

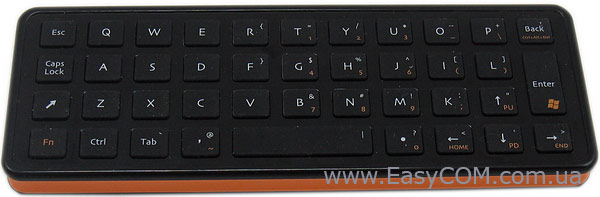

Але варто перевернути пульт ДК зворотною стороною, як виявляється, що тут є малорозмірна клавіатура, схожа з тими, якими оснащуються сучасні смартфони. Наявність клавіатури дозволяє суттєво розширити область застосування пульта. Так за допомогою його, наприклад, можна ввести веб-адресу в браузері або коротко відповісти на електронну пошту. Але ми переходимо від вивчення аксесуарів до самої плати.

ASUS F1A75-I DELUXE

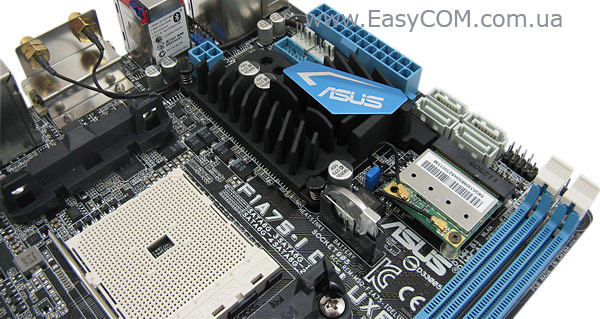

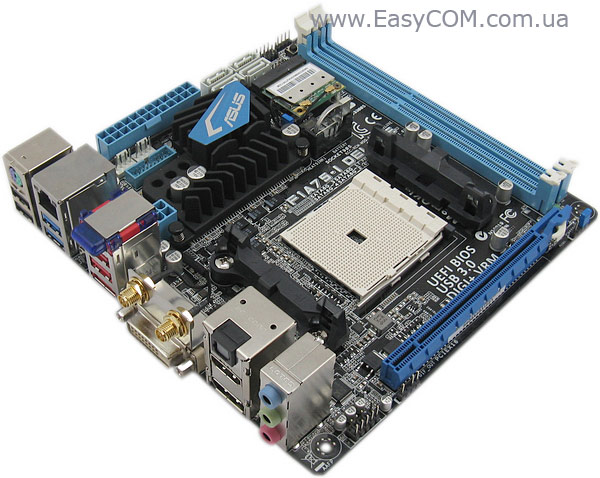

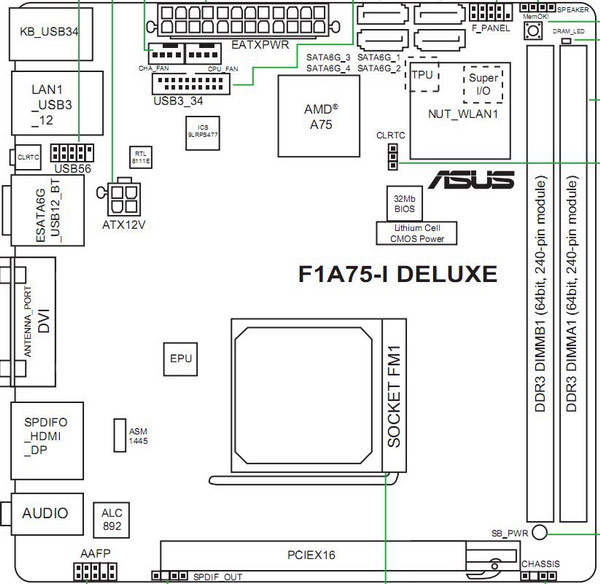

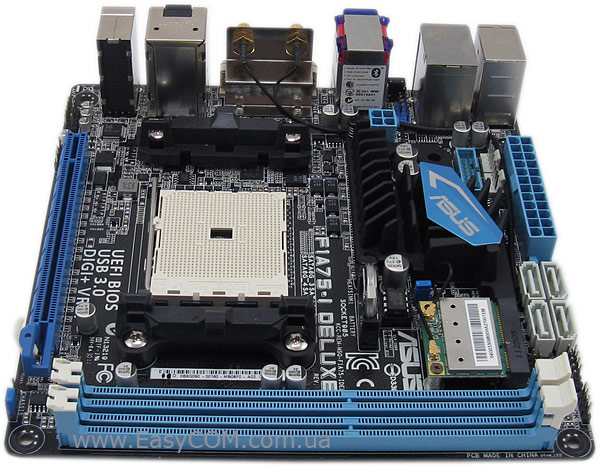

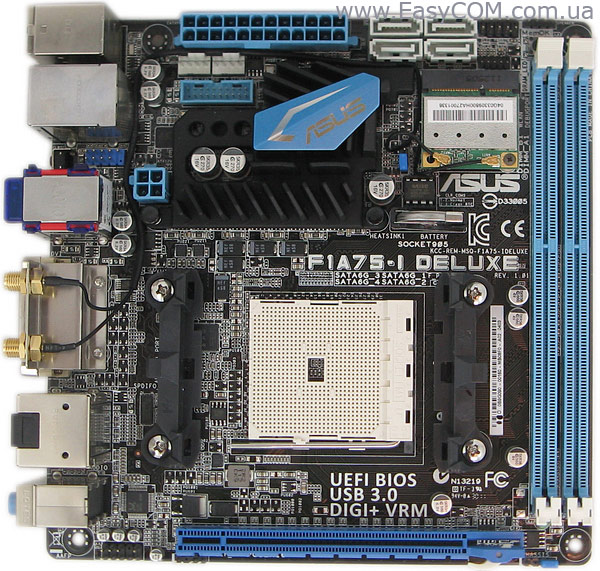

Компонування елементів на друкованій платі виконане дуже щільно: вільного місця на текстоліті чорного кольору практично немає. Взагалі не дивно, враховуючи, що перед нами досить функціональне рішення у форматі mini-ITX з габаритами 170х170 мм. У той же час, вдале розташування роз’ємів не створить складностей навіть починаючим користувачам при збиранні системи. Порти не перекривають один одного і у більшості випадків дозволяють обережно покласти проводи навіть всередині мініатюрного системного блоку.

ASUS F1A75-I DELUXE

Нагадаємо, що системна плата ASUS F1A75-I DELUXE підтримує встановлення всіх актуальних процесорів з вбудованим графічним ядром сімейства AMD Llano у виконанні Socket FM1, включаючи флагманську чотириядерну модель APU A8-3870. Два DIMM-слота дозволяють встановити тандем модулів оперативної пам'яті стандарту DDR3 (1866/1600/1333/1066 МГц) з підтримкою двоканального режиму. Маркетологи ASUS акцентують увагу на підтримці платою функції MemОК!, яка дозволяє до запуску системи оптимізувати параметри оперативної пам'яті по натисканню відповідної кнопки на текстоліті.

ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

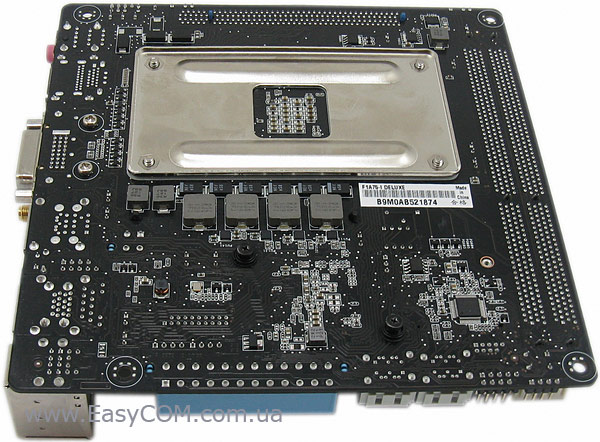

Місця на текстоліті ASUS F1A75-I DELUXE виявилося так мало, що дроселі і частину конденсаторів модуля VRM виробник віддав перевагу розмістити на звороті друкованої плати поруч з масивною штатною підсилювальною пластиною. Цей факт варто враховувати при складанні системи і прокладанні проводів у самих компактних корпусах. До речі, сама система стабілізації живлення виконана по 4+ 2-фазній схемі з використанням ШІМ-контролера EPU APS 1000C-A42, який підтримує динамічне перемикання активних фаз залежно від навантаження.

ASUS F1A75-I DELUXE

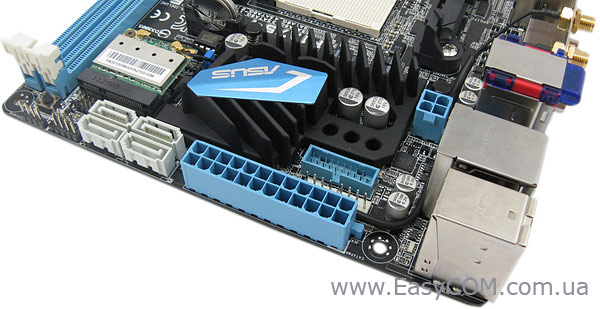

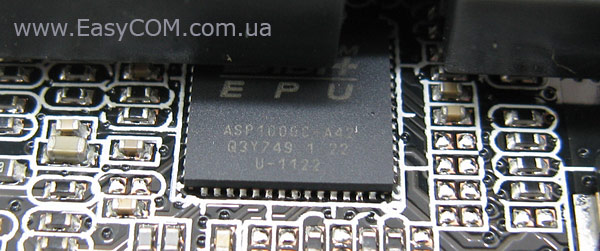

Для забезпечення живлення елементів плати розробниками передбачений 4-контактний роз’єм EPS12V і 24-контактний ATX- роз’єм. Розташовані вони досить продумано у верхнього краю друкованої плати і підключення шлейфів до них не повинно викликати незручностей.

ASUS F1A75-I DELUXE

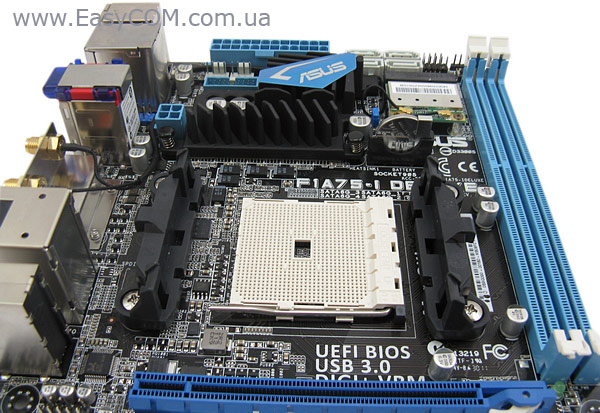

У той час як процесорний роз’єм розташований ближче до єдиного слота розширення PCI Express, велика кількість функціональних елементів і внутрішніх портів розташовуються у верхній частині плати. Нагадаємо, що материнська плата ASUS F1A75-I DELUXE заснована на наборі системної логіки (FCH) AMD A75, який підтримує роботу п'яти інтерфейсів SATA 6 Гб/с (з можливістю організації SATA RAID рівнів 0, 1, 10 і JBOD), один з яких винесений на панель введення-виводу у варіанті eSATA. Крім цього, плата оснащена 4-ма роз’ємами USB 3.0 (2 порти на інтерфейсній панелі).

ASUS F1A75-I DELUXE

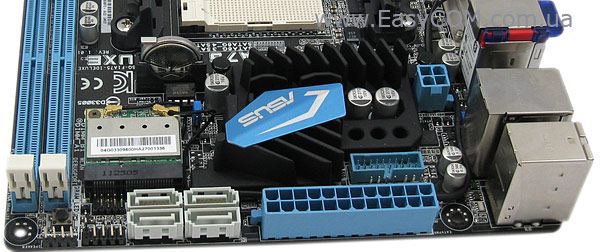

Поруч з алюмінієвим радіатором незвичної форми, який призначений для охолодження силових елементів живлення і чіпсету AMD A75, інженери ASUS встановили знімний модуль Wi-Fi, який буде досить до речі при побудові компактної медіасистеми і дозволить позбутися зайвих проводів. Відзначимо, що плата також оснащена бездротовим інтерфейсом Bluetooth стандарту 3.0. Для економії місця на друкованій платі батарейка встановлена вертикально.

ASUS F1A75-I DELUXE

Повноцінний слот PCI-E 2.0 х16, найімовірніше, призначений для встановлення дискретного відеоадаптера. Відзначимо, що вбудований в APU від AMD графічний блок підтримує режим роботи Hybrid CrossFireX, при якому сили інтегрованої графіки і зовнішнього адаптера Radeon HD поєднуються для спільного розрахунків графічних ефектів.

ASUS F1A75-I DELUXE

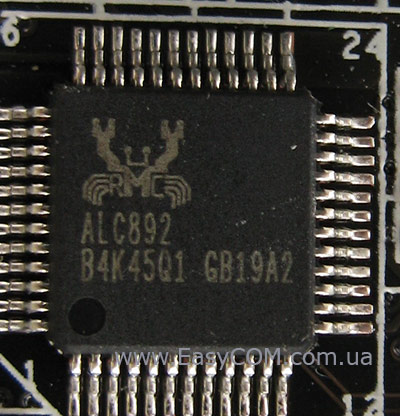

Звукова підсистема материнської плати ASUS F1A75-I DELUXE заснована на добре знайомому 8-канальному HDA-кодеку Realtek ALC892.

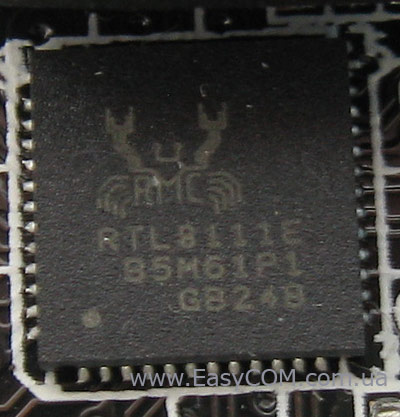

Гігабітний мережний контролер Realtek RTL8111E також досить часто зустрічається у сучасних материнських платах ASUS і інших виробників. Крім того, комунікаційні можливості системи, побудованої на основі ASUS F1A75-I DELUXE, розширюють інтегровані бездротові контролери Bluetooth і Wi-Fi 802.11 b/g/n.

ASUS F1A75-I DELUXE

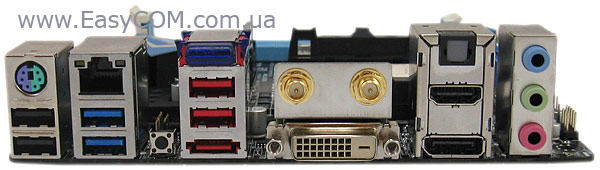

На задній панелі можна знайти наступні порти:

  • порт PS/2 (для підключення миші/клавіатури);
  • два роз’єми для підключення W-Fi антен;
  • інтерфейси DisplayРort, DVI-D і HDMI для підключення монітора;
  • пара роз’ємів USB 2.0 і два USB 3.0;
  • модуль Bluetooth 3.0;
  • кнопка скидання налаштувань CMOS;
  • інтерфейс Gigabit Ethernet;
  • порт eSATA 6 Гбіт/с;
  • оптичний аудіовихід S/PDIF;
  • три гнізда Mini-Jack .

Враховуючи розміри розглянутого рішення, панель введення виводу можна охарактеризувати, як дуже функціональну. Відзначимо великі можливості для підключення пристроїв виводу зображення, кнопку скидання налаштувань BIOS, два роз’єми для комплектних Wi-Fi антен, що важливо для підтримки мереж N-стандарту, і навіть модуль Bluetooth, що не завжди можна зустріти навіть на повнорозмірних материнських палатах на основі чіпсету AMD A75.

На материнській платі ASUS F1A75-I DELUXE є лише два роз’єми для підключення вентиляторів. При цьому обидва 4-контактні та підтримують регулювання частоти обертанні за допомогою ШІМ-методу. Один роз’єм призначений для підключення системи охолодження процесора «CPU FAN», а другий «CHA FAN» слугує для підключення корпусного вентилятора.

BIOS

Також як і всі сучасні материнські плати, ASUS F1A75-I DELUXE оснащена UEFI BIOS з зручною графічною оболонкою та можливістю керування за допомогою мишки.

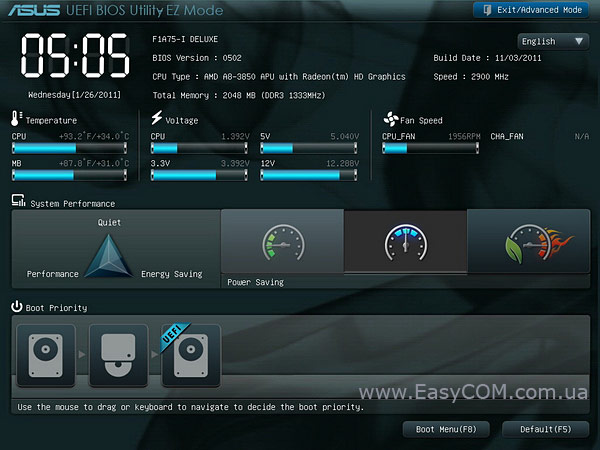

Режим з назвою EZMode не дозволяє проводити тонке налаштування і розгін системи, однак з його допомогою можна швидко і наочно проконтролювати основні параметри системи, а також вибрати один з трьох режимів роботи системи енергозбереження і встановити швидкість обертання підключених вентиляторів.

Незважаючи на свої компактні розміри, системна плата ASUS F1A75-I DELUXE має досить широкий набір функцій для ручного і автоматичного розгону системи, який мало в чому поступається повноформатним рішенням. За традицією, всі налаштування, що стосуються розгону, зібрані у вкладці AI Tweaker. Для зручності сприйняття, необхідні для розгону налаштування наведені в таблиці нижче.

Параметр

Назва пункту меню

Діапазон

Крок

Множник APU

APU Multiplier

8 – 47

1

Частота APU, МГц

APU Frequency

90 – 300

1

Частота пам'яті, МГц

Memory Frequency

DDR3 800
 DDR3 1066
 DDR3 1333
 DDR3 1600
 DDR3 1866



Таймінги пам'яті

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, , TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Напруга на APU, В

CPU Manual Voltage

0,8 – 1,7

0,0125

Напруга на вбудованому контролері пам'яті, В

VDDNB Manual Voltage

0,8 – 1,55

0,0125

Напруга пам'яті, В

DRAM Voltage

1,35 – 2,3

0,01

Напруга на південному мосту, В

SB 1.1V Voltage

1,1 – 1,4

0,01



1.1Vsb Voltage

1,1 – 1,2

0,01



APU1.2V Voltage

1,2 – 1,8

0,01



VDDA Voltage

2,5 – 2,8

0,1

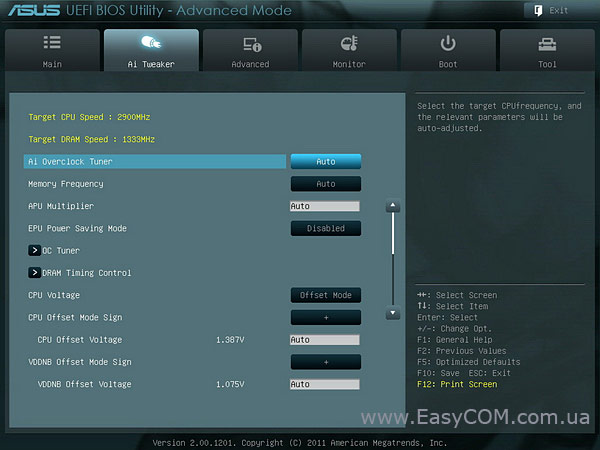

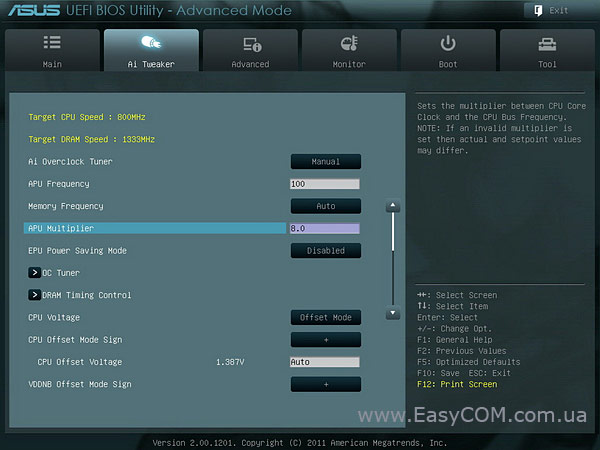

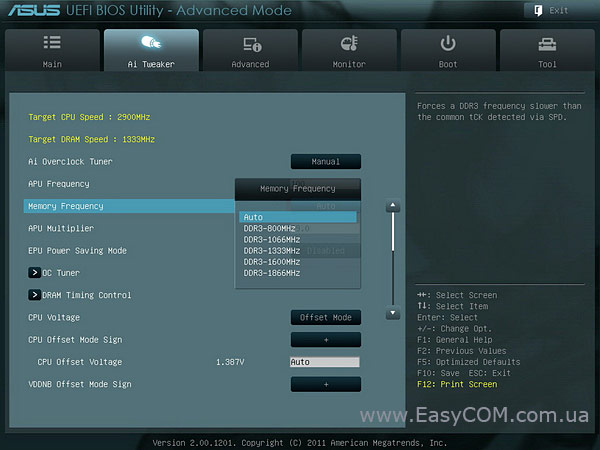

Функція авторозгону з назвою Ai Overclock Tuner дозволяє користувачу здійснити розгін обчислювальних ядер APU лише вибравши частоту, до якої потрібно прискоритися. Всі інші налаштування при цьому плата підбирає самостійно. Зрозуміло, досягти при такому «оверклокінгу» помітних результатів не вдасться, але починаючим користувачам ця можливість може бути цікава.

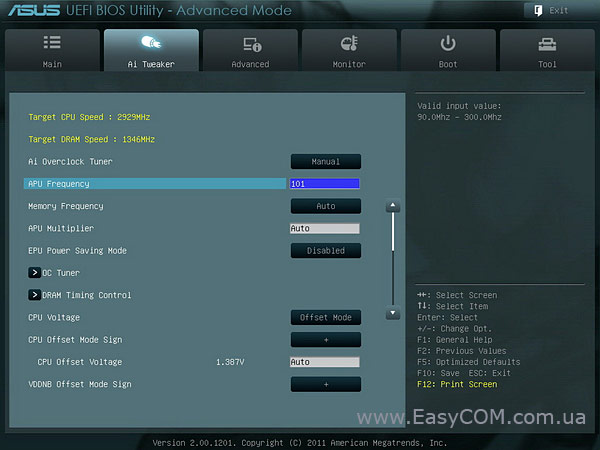

Змінюючи множник APU і значення частоти системної шини, процесорну складову можна розігнати вручну.

У відповідному пункті меню також можна вибрати частоту функціонування оперативної пам'яті.

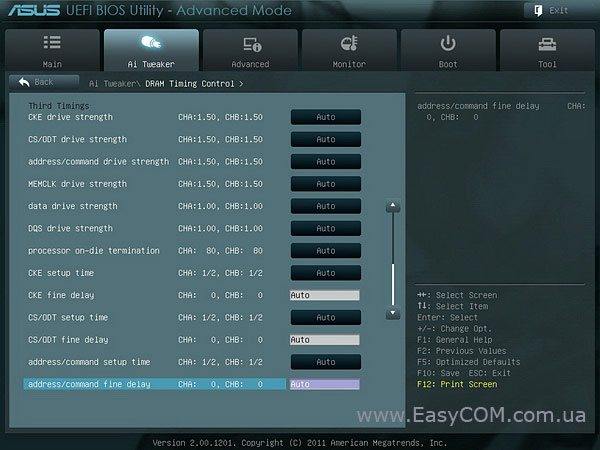

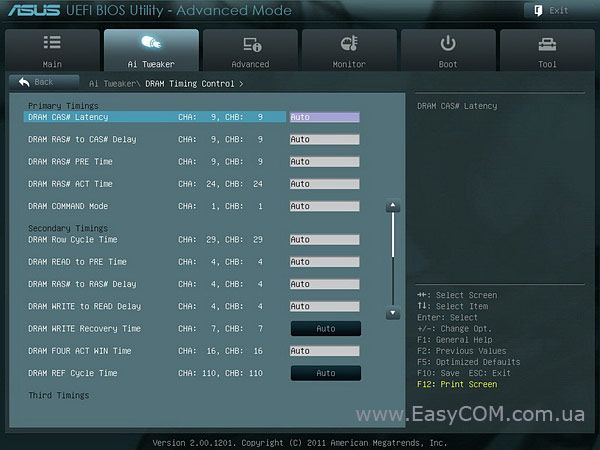

А в розділі DRAM Timing Control досвідчені користувачі зможуть вручну налаштувати не тільки основні, але і безліч другорядних таймінгів.

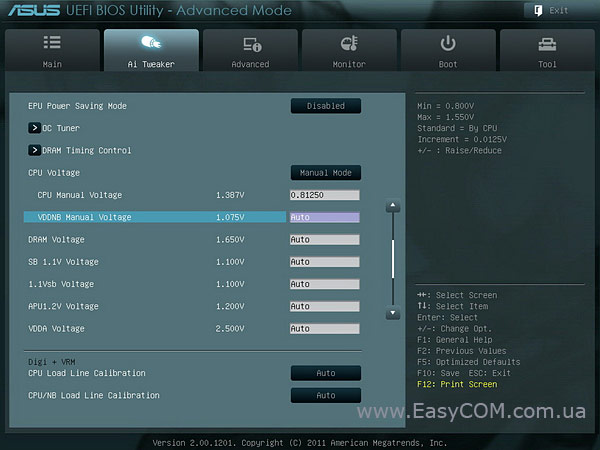

Зміна напруги живлення основних елементів плати, яка може знадобитися «обізнаним» користувачам у процесі експериментів з розгоном, також пропонується в розділі AI Tweaker.

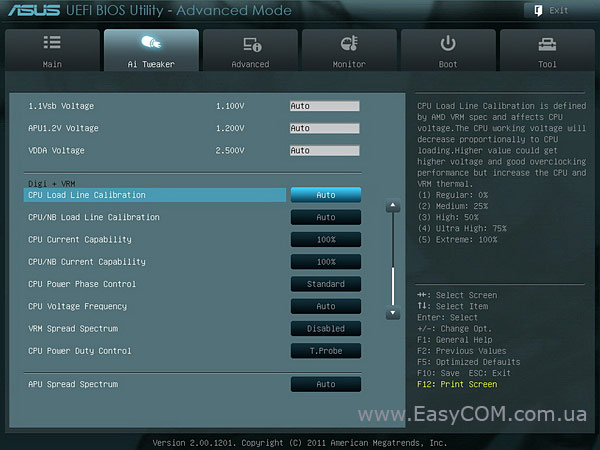

У самому кінці меню AI Tweaker зібрані налаштування, що стосуються організації живлення різних елементів плати ASUS F1A75-I DELUXE. Приміром, тут можна встановити значення компенсації осідання напруги живлення APU або задати режим роботи перемикання фаз модуля VRM.

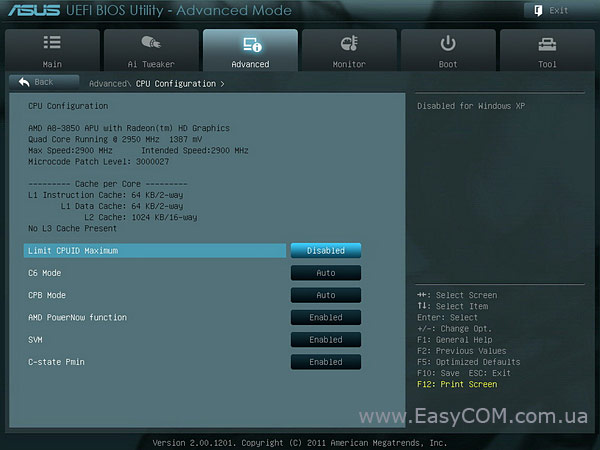

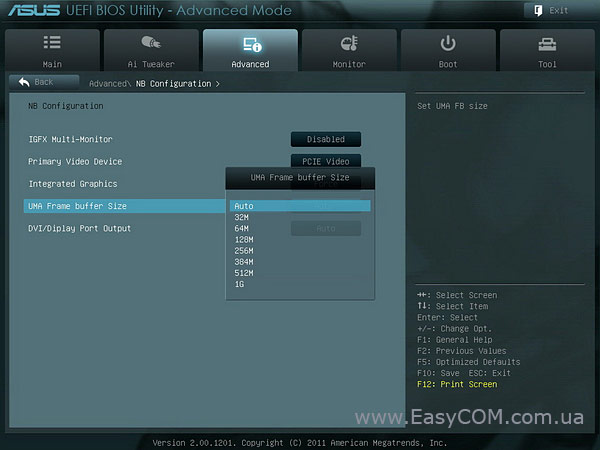

У вкладці «Advanced» здійснюється тонке налаштування процесорних технологій, а також керування функціями «північного» і «південного» мостів.

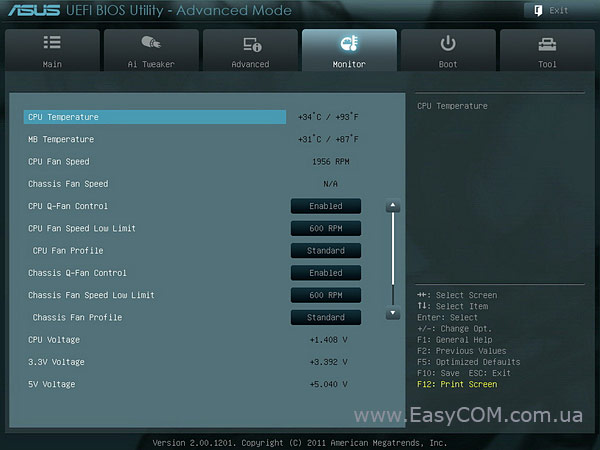

Розділ «Monitor» дозволяє не тільки здійснювати моніторинг основних системних температур і напруги на лініях 3,3В, 5В, 12В, але і керувати підключеними до плати вентиляторами. До речі, температура радіатора під час тестування дорівнювала всього 32 градуси Цельсія.

Утиліти

У комплекті з материнською платою ASUS F1A75-I DELUXE поставляється фірмовий пакет утиліт з назвою AI Suite II.

За допомогою AI Suite II можна здійснювати розгін і налаштування системної плати, не залишаючи операційну систему. Причому підтримується як ручний, так і автоматичний режим оверклокінга.

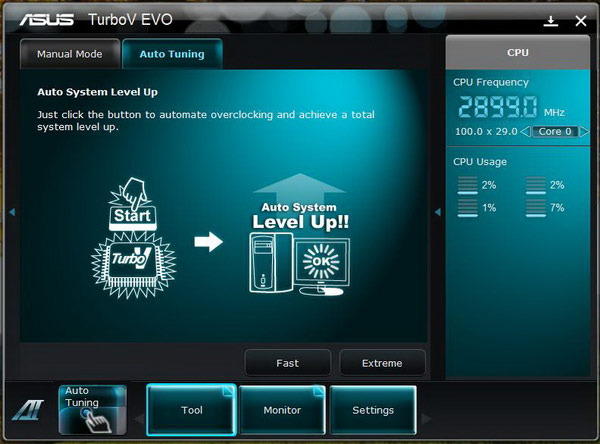

У вкладці Auto Tuning користувачу необхідно лише натиснути відповідну кнопку на екрані та система сама виставить потрібні параметри, які дозволять підняти рівень швидкодії.

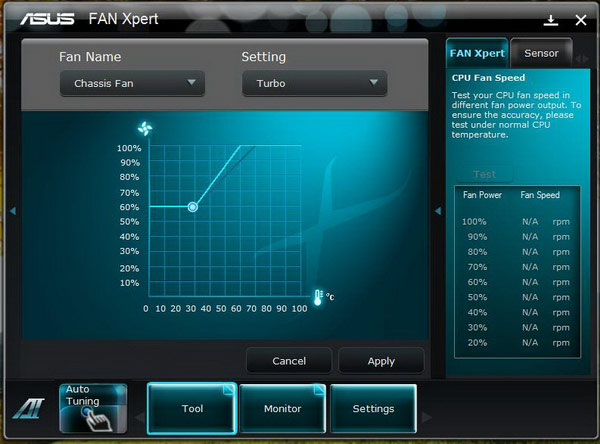

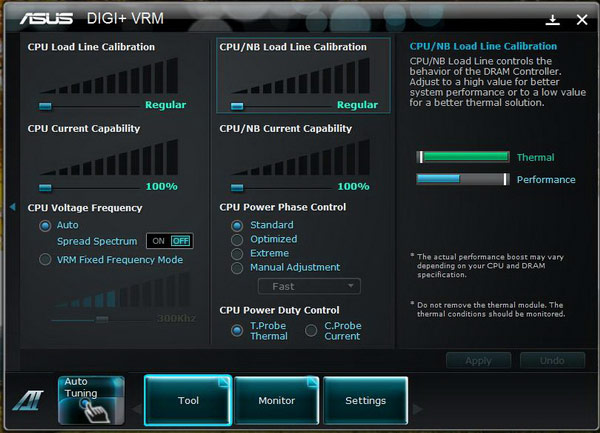

Крім цього, пакет AI Suite II дозволить керувати живленням CPU і швидкістю обертання вентиляторів, підключених до материнської плати.

Функція авторозгону Auto System Level Up

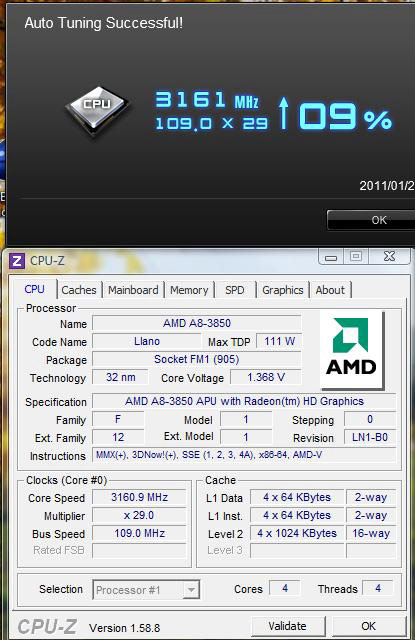

Скориставшись функцією Auto Tuning у режимі Extreme, ми одержали збільшення тактової частоти чотириядерного APU AMD A8-3850 до 3161 МГц після того як система автоматично встановила значення частоти тактового генератора на оцінці 109 МГц. Це дуже непоганий результат, враховуючи, що одержати такий приріст продуктивності можна практично без ризику і будь-яких особливих навичок.

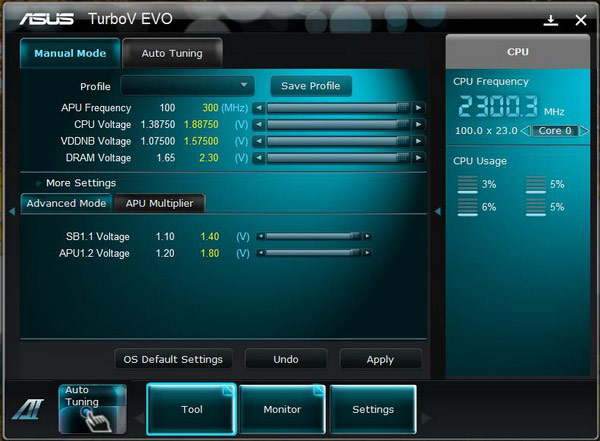

Ручний розгін

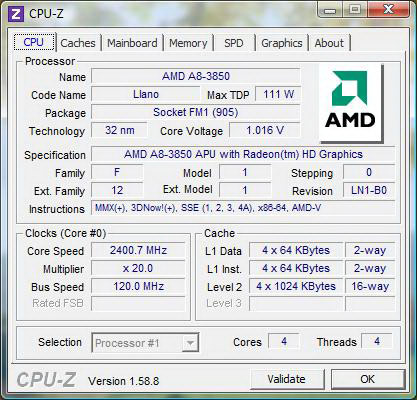

У ручному режимі, розгін системної шини був обмежений частотою графічного блоку APU, який прискорюється одночасно з шиною. На жаль, налаштувань для зменшення частоти GPU в UEFI не передбачається. Проте, 120 МГгц по базовій частоті для системної плати формату mini-ITX, заснованої на наборі системної логіки AMD A75, результат більш ніж гарний.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання.

Процесор

AMD A8-3850 APU (2,9 ГГц, Radeon HD 6550D, Socket FM1)

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2xddr3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 6550D, вбудована в AMD A8-3850

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic M12II-500, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Результати тестів:

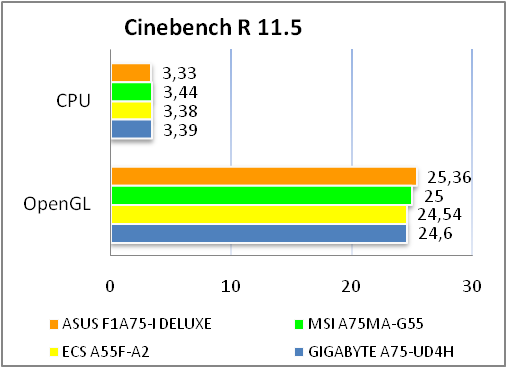

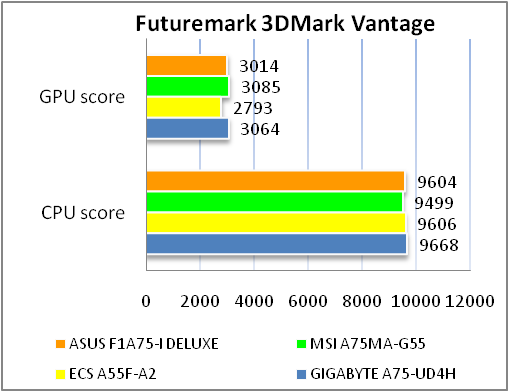

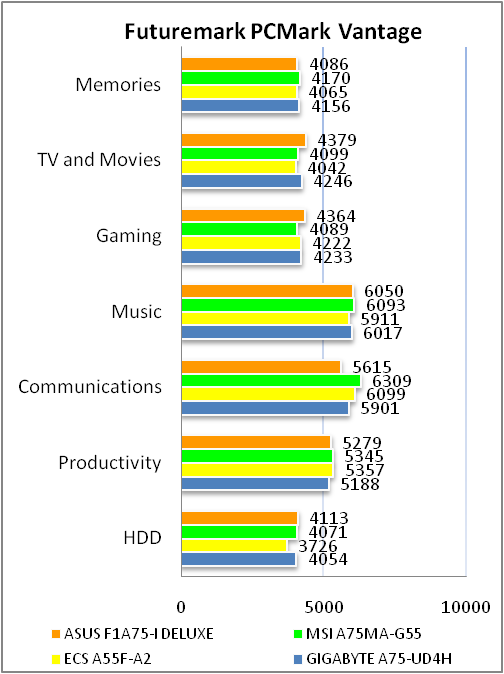

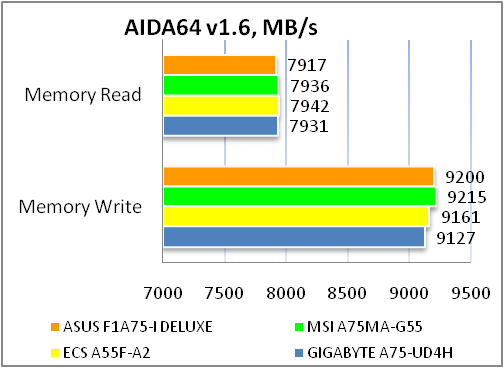

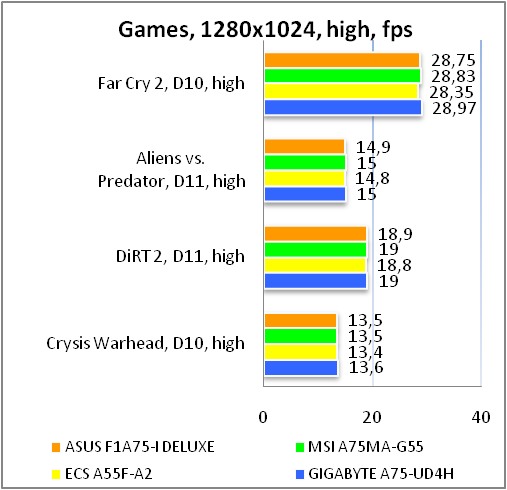

Беручи до уваги, що APU від AMD оснащені вбудованим контролером пам'яті, не дивно, що протестовані разом з ASUS F1A75-I DELUXE плати продемонстрували дуже схожі результати, і лише рішення від ECS трохи поступилося відомим суперникам у більшості бенчмарків. Приємно відзначити, що продуктивність сучасних материнських плат у більшості випадків не залежить від форм-фактору, і навіть мініатюрні продукти формату mini-ITX не поступаються повноформатним рішенням.

Тестування звукового тракту на основі кодека Realtek ALC892

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.16, -0.26

Дуже добре

Рівень шуму, дБ (А)

-95.8

Добре

Динамічний діапазон, дБ (А)

92.3

Добре

Гармонійні викривлення, %

0.129

Відмінно

Гармонійні викривлення + шум, дБ(A)

-52.7

Середньо

Інтермодуляційні викривлення + шум, %

0.258

Добре

Взаємопроникнення каналів, дБ

-94.3

Дуже добре

Інтермодуляції на 10 кГц, %

0.257

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.09, -0.21

Дуже добре

Рівень шуму, дБ (А)

-95.6

Добре

Динамічний діапазон, дБ (А)

95.6

Добре

Гармонійні викривлення, %

0.0037

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.7

Середньо

Інтермодуляційні викривлення + шум, %

0.0056

Дуже добре

Взаємопроникнення каналів, дБ

-90.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.0057

Дуже добре

Загальна оцінка



Дуже добре

Вбудований 8-канальний звуковий кодек продемонстрував дійсно гарні результати, і його буде достатньо переважній більшості користувачів для прослуховування музики і забезпечення якісного звукового супроводу до фільмів.

Висновки

При першому погляді на материнську плату ASUS F1A75-I DELUXE потенційних покупців, безумовно, може віджахнути її вартість десь $140, яка трохи вище в порівнянні з іншими рішеннями конкурентів. Але якщо вивчити це рішення уважніше, то вартість плати вже не здається такою високою. По-перше, разом з системною платою користувач одержує в комплекті якісний пульт ДК з мініатюрною клавіатурою, що рідко зустрічається на ринку і допоможе заощадити на придбанні цього досить необхідного аксесуара при побудові медіацентра. По-друге, сама плата має дуже гарну функціональність: Wi-Fi і Bluetooth модулі, підтримка всіх актуальних APU від AMD, порти SATA 6 Гб/с і USB 3.0, якісна система живлення, широкі можливості UEFI і підтримка багатьох фірмових технологій ASUS, які роблять експлуатацію продукту приємніше і ефективніше. Взагалі, на наш погляд, ASUS F1A75-I DELUXE на теперішній час є одним з найбільш вдалих рішень для побудови медіацентра або компактного універсального ПК високого рівня на основі APU від AMD.

Переваги:

  • Висока функціональність;
  • Компактні габарити;
  • Гарні можливості розширення (підтримка USB 3.0, eSATA/SATA 6 Гб/с);
  • Вбудовані модулі Wi-Fi і Bluetooth;
  • Вдала система охолодження;
  • Широкі можливості енергозберігаючих функцій;
  • Багаті можливості UEFI;
  • Відмінний комплект поставки;

Недоліки:

  • Чимала вартість.


Автор: Михайло Шульга
Переклад: Анна Смірнова


Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям Kingston, Scythe і Sea Sonic за надане для тестового стенда обладнання.
