Огляд материнської плати ASUS EX-B360M-V3: спірне рішення

Лінійка ASUS Expedition стартувала з випуску недорогих, але якісних компактних відеокарт, розрахованих на роботу в інтернет-кафе та ігрових клубах. До материнських плат ця серія дісталася ще влітку 2017 року, і з тих пір періодично поповнюється новими моделями.

ASUS EX-B360M-V3

Сьогодні у нас на тестуванні знаходиться одна з таких материнських плат - ASUS EX-B360M-V3. Вона виділяється доступною вартістю і яскравим дизайном. Давайте ж розберемося з її оснащенням і з'ясуємо, чи варто її купувати або краще звернути увагу на схожі за ціною моделі серії ASUS PRIME.

Специфікація

Модель

ASUS EX-B360M-V3

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151 з TDP до 65 Вт

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x4

1 x PCI Express 3.0 x1

Дискова підсистема

4 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x HDMI

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

226 x 182,8 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS EX-B360M-V3 ASUS EX-B360M-V3

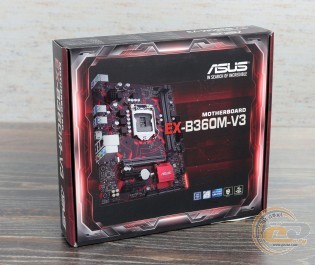

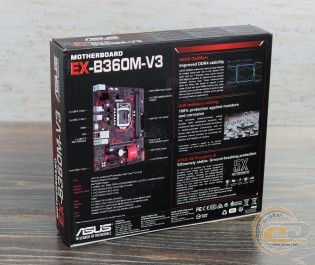

ASUS EX-B360M-V3 постачається в стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS Expedition. На її боковинах позначені головні особливості і технічні характеристики.

ASUS EX-B360M-V3

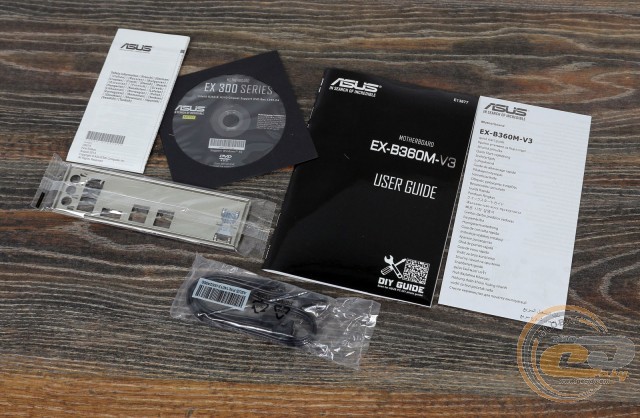

Комплект постачання повністю відповідає невисокій вартості моделі і містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS EX-B360M-V3

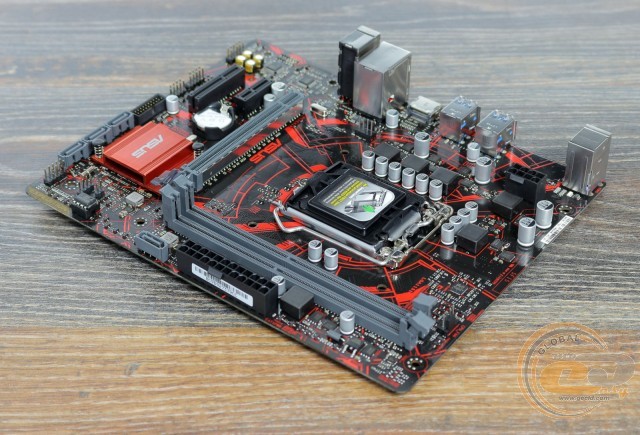

В очі відразу впадає яскравий дизайн материнської плати з помітним поєднанням червоного узору на темній друкованій платі. Хоча трохи дивно, що колір радіатора відрізняється від основного візерунка. Окремо виділимо зменшену ширину друкованої плати, оскільки слотів для модулів ОЗП усього два. В іншому ніяких примітних особливостей і цікавих елементів на ASUS EX-B360M-V3 немає. Усе ж не варто забувати, що перед нами недорога модель.

ASUS EX-B360M-V3

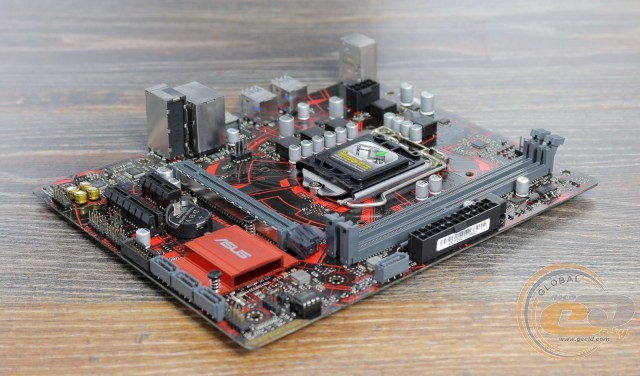

У компонуванні заслуговує увагу перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі встановлення великої плати розширення до слоту PCI Express 3.0 x4. А з приємного відзначимо DIMM-слоти з засувками тільки з одного боку.

ASUS EX-B360M-V3

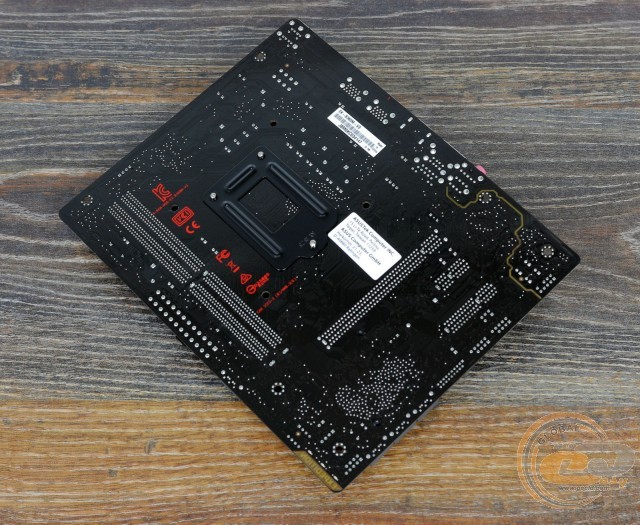

На зворотному боці ASUS EX-B360M-V3 нас зустрічає опорна пластина процесорного роз'єму і пластикові кліпси кріплення єдиного радіатора.

ASUS EX-B360M-V3

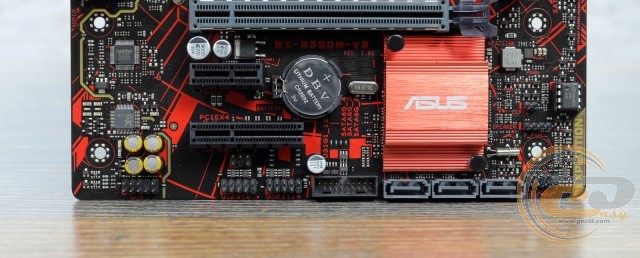

У нижній частині плати знаходяться елементи: колодка підключення аудіо роз'ємів передньої панелі, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково є три колодки для активації портів USB: дві для USB 2.0 і одна для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх також шість: пара внутрішніх і чотири зовнішніх.

ASUS EX-B360M-V3

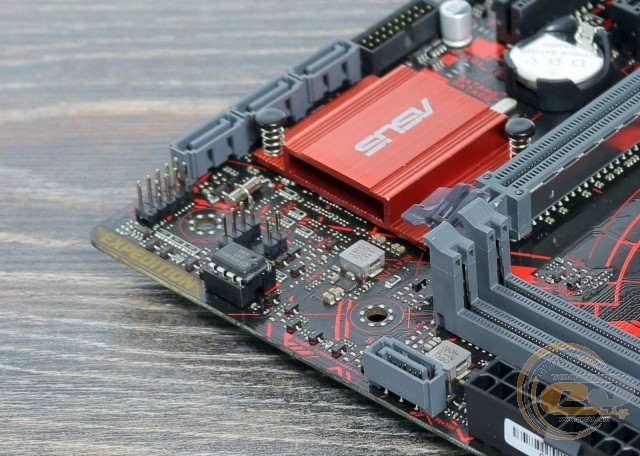

Можливості організації дискової підсистеми представлені тільки чотирма портами SATA 6 Гбіт/с. Встановити M.2-накопичувач не вийде.

ASUS EX-B360M-V3

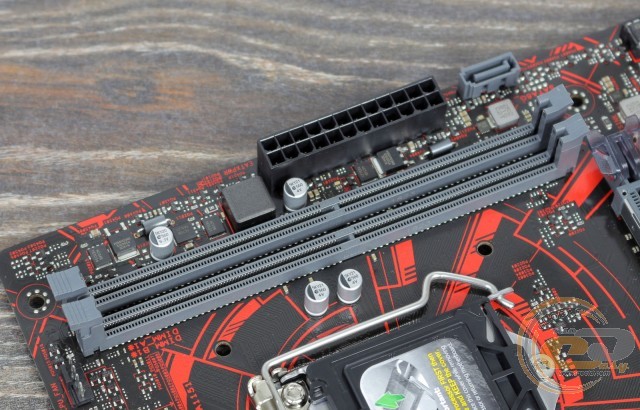

Системна плата ASUS EX-B360M-V3 оснащена двома DIMM-слотами для модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Максимальна частота планок досягає 2666 МГц, а об'єм не повинен перевищувати 32 ГБ. Хоча і цього буде достатньо для більшості поставлених завдань.

ASUS EX-B360M-V3

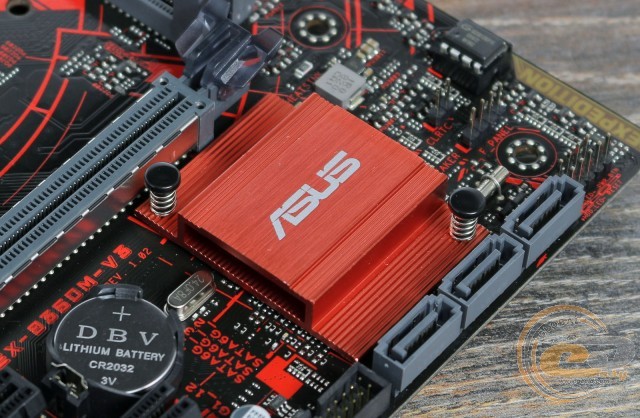

Система охолодження складається тільки з одного чіпсетного радіатора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 45°C;
  • польові транзистори - 78°C;
  • дроселі підсистеми живлення - 73°C.

Температури вузла VRM високі, але не критичні. Навіть простенький радіатор тут би не завадив, тому не забудьте організувати хорошу циркуляцію повітря всередині системи.

ASUS EX-B360M-V3

ASUS EX-B360M-V3

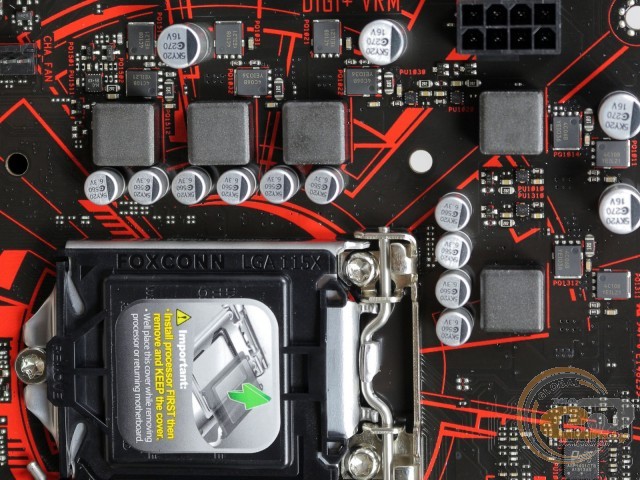

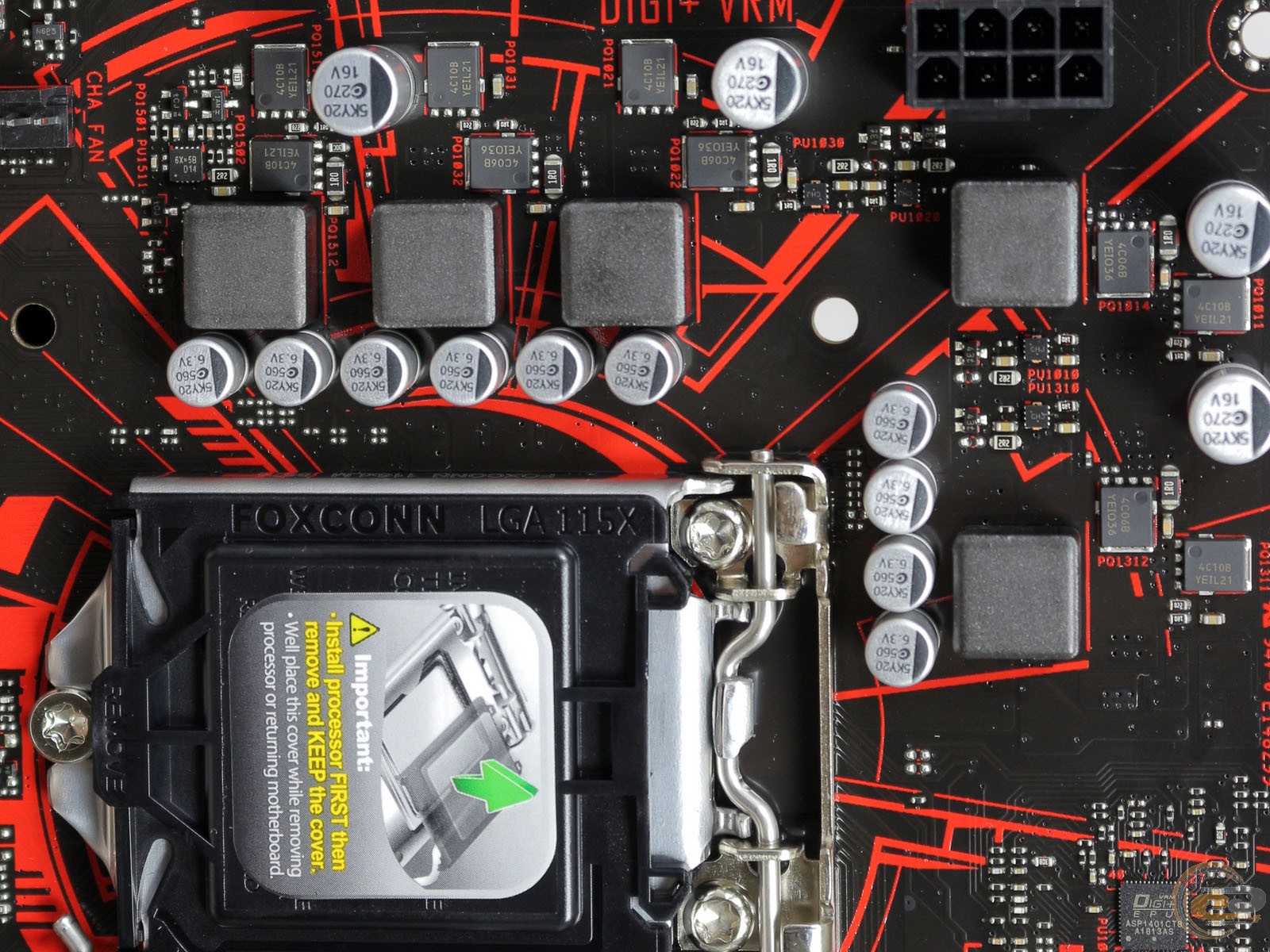

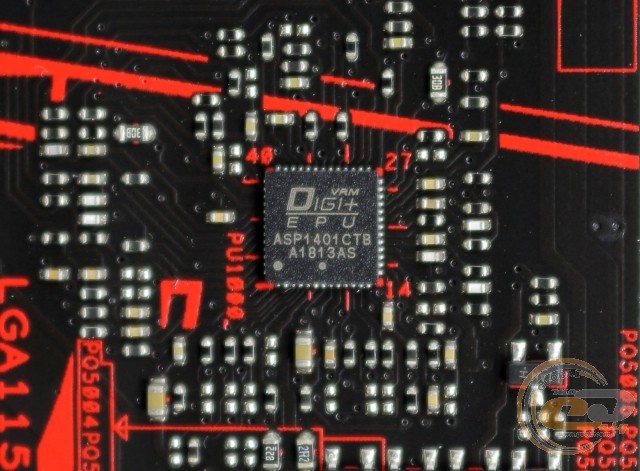

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C06B і 4C10B. У ролі ШІМ-контролера використовується мікросхема ASP1401CTB.

ASUS EX-B360M-V3

Для розширення функціональності ASUS EX-B360M-V3 є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x4.

Роз'єм PCIe 3.0 x16 використовує посилену конструкцію, щоб ви не хвилювалися при встановленні масивних відеокарт.

ASUS EX-B360M-V3

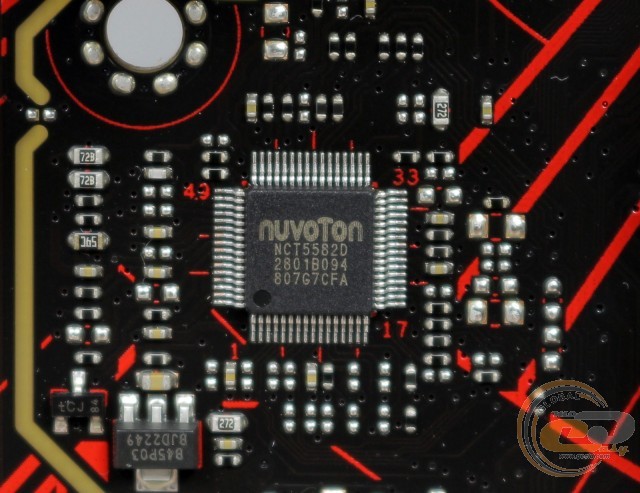

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D. Вона забезпечує роботу портів PS/2 і моніторинг.

ASUS EX-B360M-V3

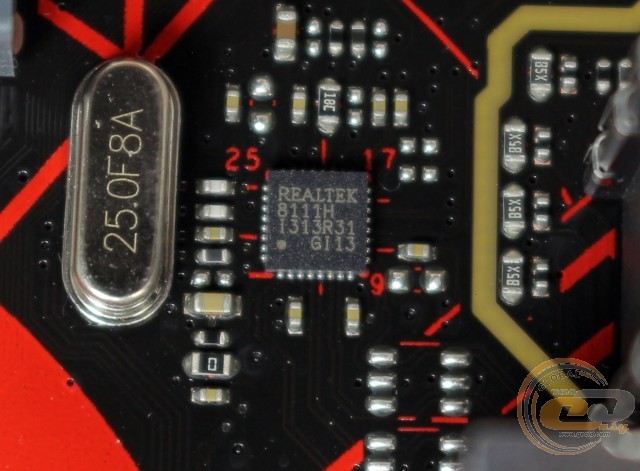

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.
