Огляд і тестування материнської плати ASUS E3M-PLUS V5: у бій на Xeon’ах

Нещодавно ми познайомили вас із ASUS E3M-ET V5 − компактною моделлю на основі чіпсета Intel C232, призначеної для роботи не лише зі звичними процесорами серій Intel Core, Pentium і Celeron для роз'єму Socket LGA1151, а й із сімейством Intel Xeon E3-1200 v5. Однак модельний ряд материнських плат microATX на даному чіпсеті в компанії ASUS не обмежується лише одним продуктом. Адже чим більший вибір на ринку, тим простіше користувачеві підібрати собі пристрій відповідно до запитів і не переплачувати за непотрібну функціональність.

ASUS E3M-PLUS V5

Цього разу ми поговоримо про сусідку вищезгаданої моделі – ASUS E3M-PLUS V5. І для початку давайте безпосередньо порівняємо їх функціональні можливості, щоб спростити вам вибір:



ASUS E3M-PLUS V5

ASUS E3M-ET V5

USB 3.1

зовнішні/внутрішні

Немає

Немає

USB 3.0

зовнішні/внутрішні

4/2

4/2

USB 2.0

зовнішні/внутрішні

2/4

2/4

Оперативна пам'ять

2 x DIMM

до 32 ГБ 2133 МГц

2 x DIMM

до 32 ГБ 2133 МГц

PCIe 3.0 x16

1

1

PCIe x1

2

2

PCI

Немає

Немає

SATA 6 Гбіт/с

6

6

SATA Express

Немає

Немає

U.2

Немає

Немає

M.2

Немає

1

COM

1

1

LAN

Realtek RTL8111H

Realtek RTL8111H

Аудіо

Realtek ALC887

Realtek ALC887

Фази живлення

4

4

Формат

microATX

microATX

Орієнтовна вартість у $

109

116

Не дивно, що обидві моделі пропонуються на ринку з різницею близько $7, адже фактично відрізняються вони виключно підтримкою інтерфейсу M.2 Socket 3 у дорожчій ASUS E3M-ET V5. В усьому іншому їх функціональні можливості на перший погляд повністю ідентичні, проте давайте не будемо поспішати з висновками і для початку вивчимо детальну таблицю специфікації новинки.

Специфікація

Виробник і модель

ASUS E3M-PLUS V5

Чіпсет

Intel C232

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Xeon E3-1200 v5

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою DDR4-2133 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express x1

Дискова підсистема

6 х SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 х COM

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

microATX

226 x 185 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS E3M-PLUS V5 ASUS E3M-PLUS V5

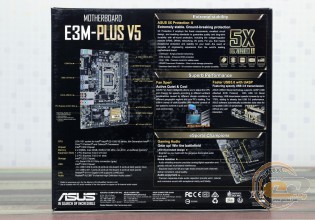

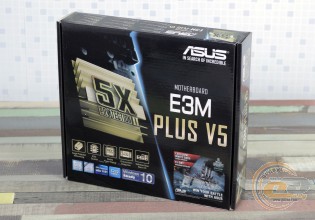

Як то кажуть: «зустрічають по одежинці», і з цим у материнської плати ASUS E3M-PLUS V5 все чудово, адже вона потрапляє до рук покупця в красивій і якісній коробці зі щільного картону. На вищому рівні знаходиться й інформаційне наповнення. Окремо відзначено можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу і преміальний бронепалубний крейсер «Діана».

ASUS E3M-PLUS V5

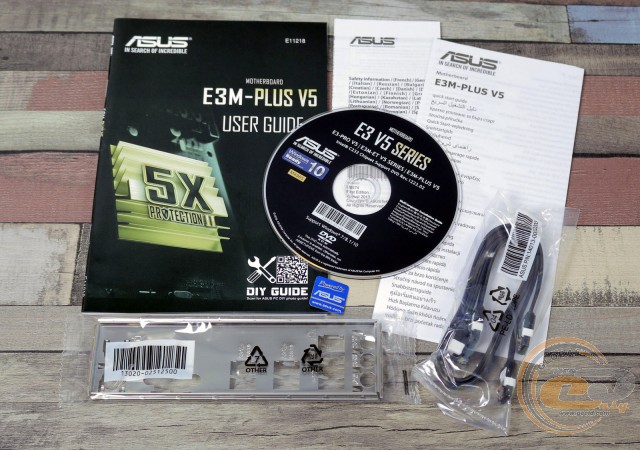

Комплектація абсолютно стандартна для бюджетних пристроїв компанії ASUS і містить:

  • диск з драйверами й утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS E3M-PLUS V5

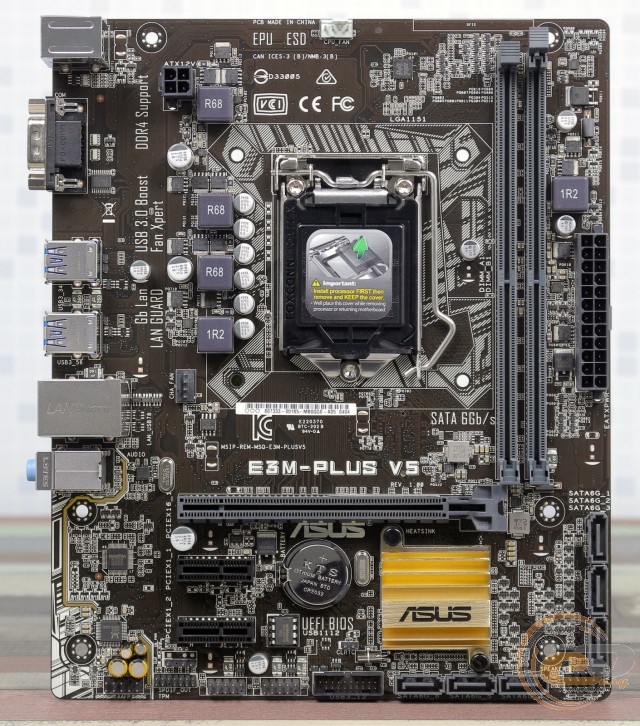

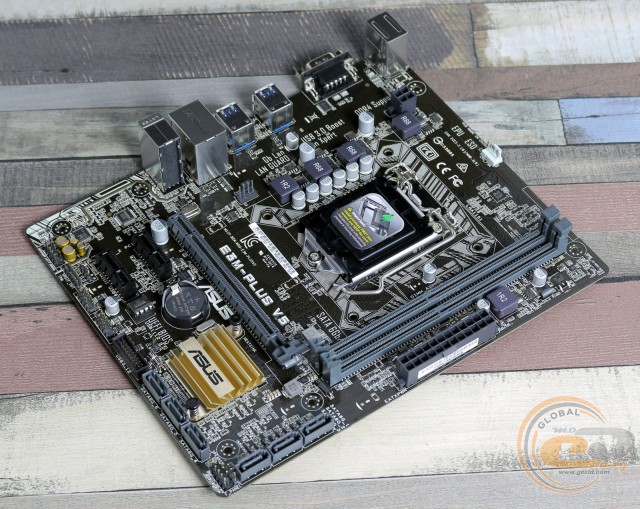

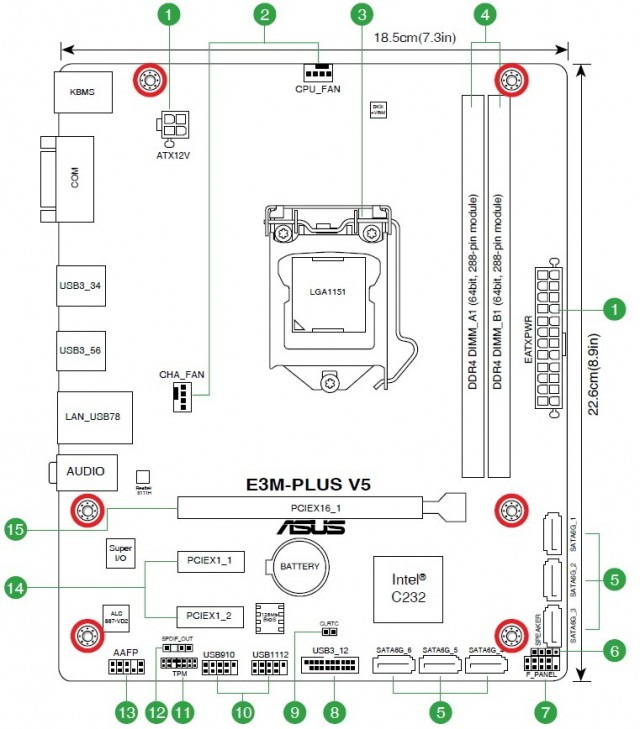

Відкривши коробку, ми бачимо саму материнську плату, виконану у форматі microATX, який вирізняється зменшеною до 185 мм шириною. Однак зважаючи на наявність кріпильних отворів у безпосередній близькості до правого краю, переживати про заламування текстоліту при підключенні основного кабелю живлення або накопичувачів не варто.

Оформлення пристрою можна охарактеризувати строгим, адже в ньому переважають коричневі, чорні та сірі відтінки. Увагу привертає лише один яскравий елемент у вигляді золотистого радіатора на чіпсеті. Хоча насправді дизайн бюджетного пристрою – це останнє, про що варто переживати при покупці материнської плати.

ASUS E3M-PLUS V5

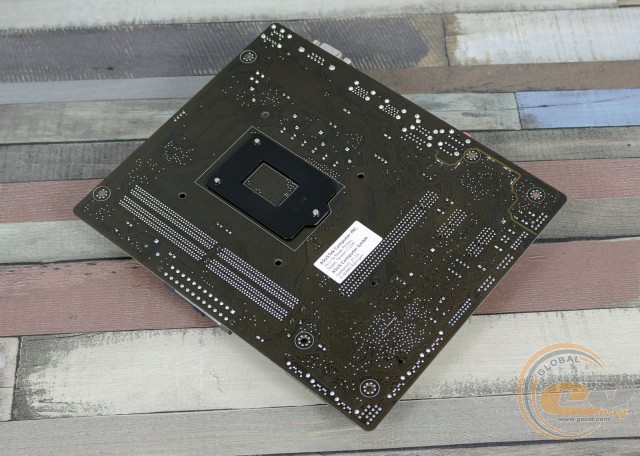

Перевернувши її, можна звернути увагу на опорну пластину процесорного роз'єму, невелику наліпку з сервісною інформацією та пластикові кліпси кріплення єдиного радіатора на чіпсеті.

ASUS E3M-PLUS V5

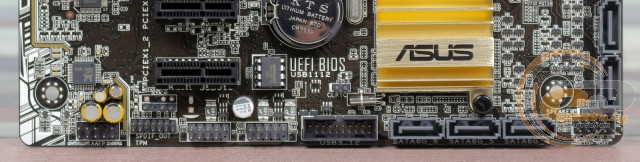

У нижній частині друкованої плати ASUS E3M-PLUS V5 розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PIDIF Out, порт TPM, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві USB 2.0 і один USB 3.0. Всього на платі реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.0, їх також шість: два внутрішніх і чотири зовнішніх. Всі порти USB обслуговуються силами чіпсета Intel C232.

ASUS E3M-PLUS V5

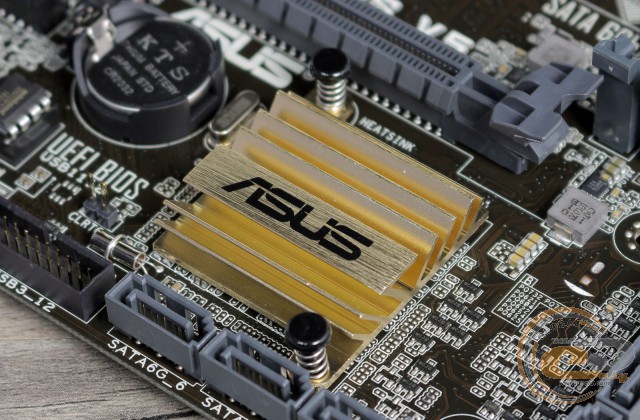

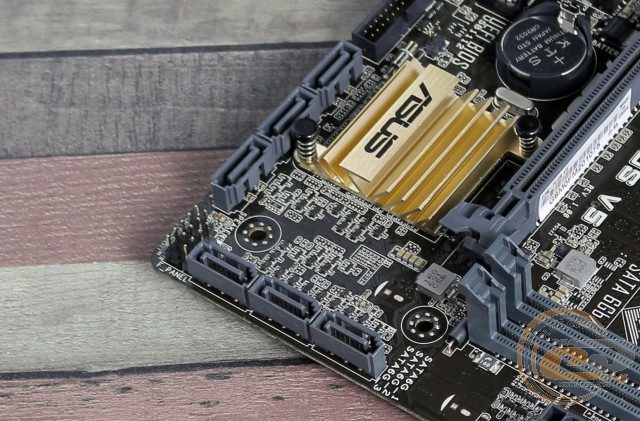

На відміну від ASUS E3M-ET V5, можливості з організації дискової підсистеми представлені тільки шістьма портами SATA 6 Гбіт/с. Тому для підключення накопичувачів з інтерфейсом M.2 необхідно купувати або ASUS E3M-ET V5, або відповідний перехідник. З іншого боку, якщо покупка такого накопичувача не планується, можна заощадити й зупинити свій вибір на ASUS E3M-PLUS V5.

ASUS E3M-PLUS V5

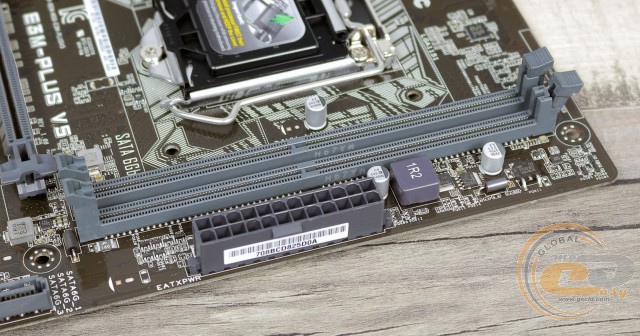

Системна плата оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Підтримуються модулі, що працюють на частоті 2133 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

ASUS E3M-PLUS V5

Дана модель не має радіатора на елементах підсистеми живлення. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 29°C;
  • польові транзистори – 52°C;
  • дроселі підсистеми живлення процесора – 43°C.

Відзначимо, що дана материнська плата показала значно нижчі температури польових транзисторів і дроселів підсистеми живлення процесора, ніж розглянута раніше ASUS E3M-ET V5.

ASUS E3M-PLUS V5

ASUS E3M-PLUS V5

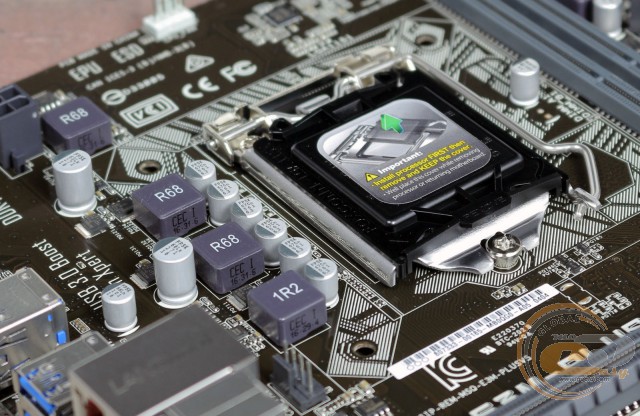

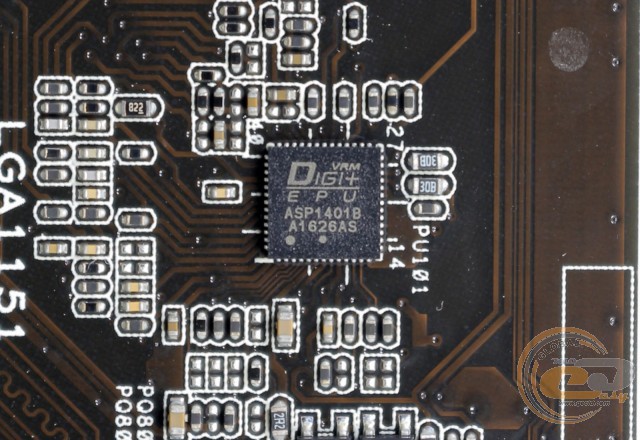

Живлення процесора здійснюється по 4-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на ШІМ-контролері ASP1401B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM, а в складі елементної бази використовуються твердотільні конденсатори та феритові дроселі.

ASUS E3M-PLUS V5

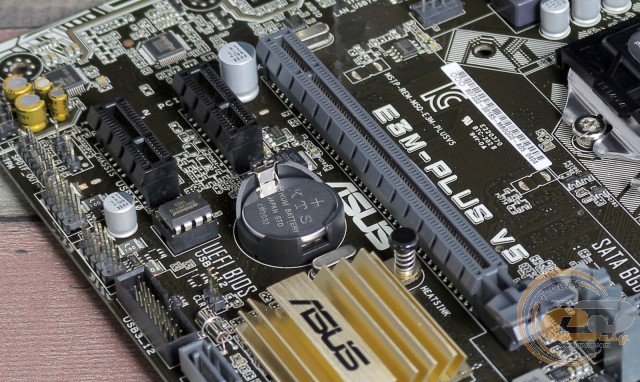

Для розширення функціональності ASUS E3M-PLUS V5 користувач має три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express x1;
  3. PCI Express x1.

ASUS E3M-PLUS V5

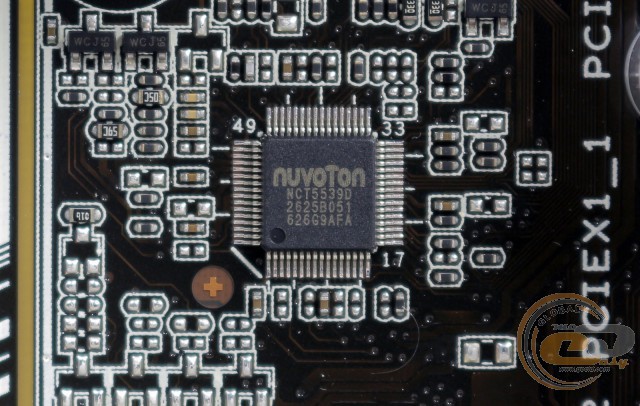

Можливості Multi I/O покладено на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS E3M-PLUS V5

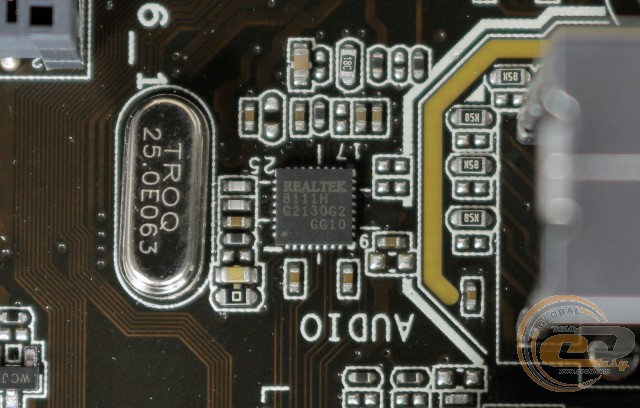

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

ASUS E3M-PLUS V5

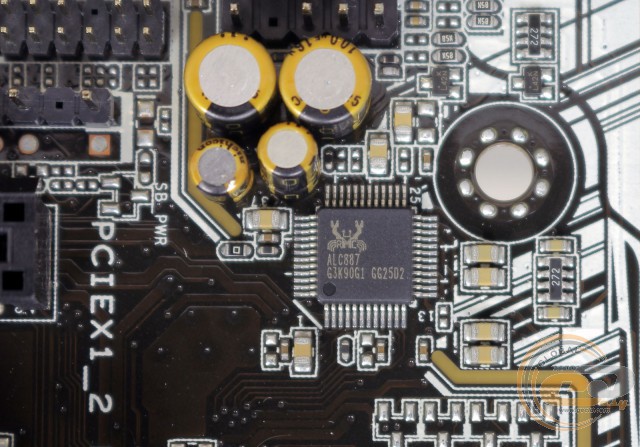

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887, в обв'язці якого використовуються високоякісні аудіоконденсатори Nichicon.

ASUS E3M-PLUS V5

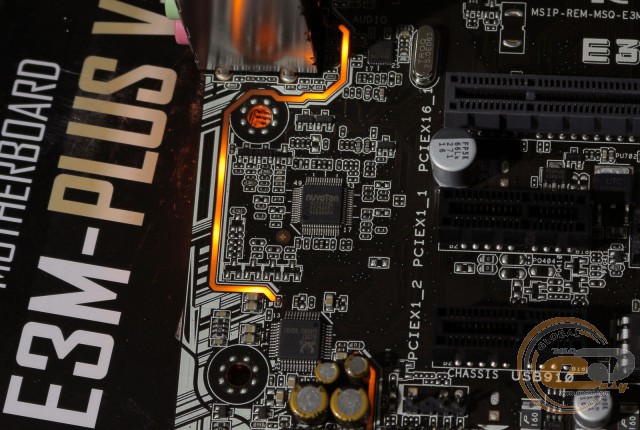

Окремо відзначимо наявність підсвічування, вбудованого в захисну смужку, яка відокремлює аудіопідсистему від інших компонентів для підвищення якості звучання.

ASUS E3M-PLUS V5

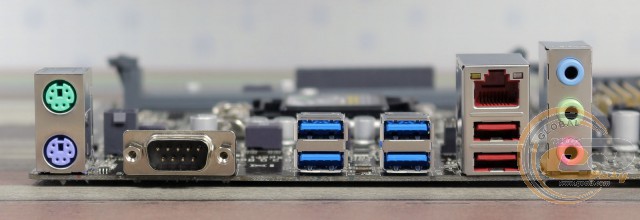

Інтерфейсна панель містить такі порти:

  • 2 x PS/2;
  • 1 x COM;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 x USB 3.0;
  • 3 x аудіопорти.

З огляду на наявність порту COM, можна подумати, що виробник робив наголос на офісне використання даної моделі. На це також вказує підтримка всього трьох аудіовиходів і двох портів PS/2 (окремо для мишки і клавіатури). Виходячи з такої логіки, хотілося б побачити й підтримку LPT, оскільки матричні принтери досі зберігають свою популярність, особливо в банківській сфері.

Окремо нагадаємо про відсутність відеовиходів, що пов'язано з використанням чіпсета Intel C232, який не підтримує роботу з інтегрованою в процесор графікою.

ASUS E3M-PLUS V5

ASUS E3M-PLUS V5 має базові можливості для організації охолодження всередині системного корпуса. В наявності лише два 4-контактні роз'єми для підключення вентиляторів, один з яких слугує для охолодження центрального процесора, тоді як другий призначений для системного пропелера.
