Огляд і тестування материнської плати ASUS B150I PRO GAMING/WIFI/AURA

Материнська плата ASUS B150I PRO GAMING/WIFI/AURA націлена на створення порівняно доступних компактних ігрових і мультимедійних систем. Для цього вона використовує поєднання формату Mini-ITX і чіпсета Intel B150, який не підтримує розгін, але обходиться виробнику дешевше, ніж Intel Z170, що дозволяє знизити кінцеву вартість для споживача. Доповнюють цю конфігурацію чудові мережеві можливості, посилена аудіопідсистема і технологія підсвічування. А що ще треба для реалізації перерахованих вище сценаріїв? Звичайно ж, надійна елементна база і якісне виконання. І все це теж є в новинці, тому давайте ближче познайомимося з цією моделлю.

Специфікація:

Упаковка і комплектація

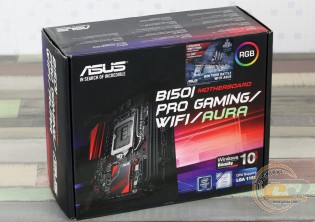

Материнська плата ASUS B150I PRO GAMING / WIFI / AURA постачається в доволі об'ємній картонній коробці з хорошим інформаційним наповненням. На її сторонах можна знайти ключові характеристики та докладний опис деяких переваг (наприклад, фірмових технологій GameFirst, SupremeFX, Sonic Radar II та інших). Окремо відзначена можливість активації подарунка для любителів гри World of Warships: інвайт-код (тільки для нових гравців) на отримання бронепалубних крейсера «Діана» і 15 днів преміумного доступу.

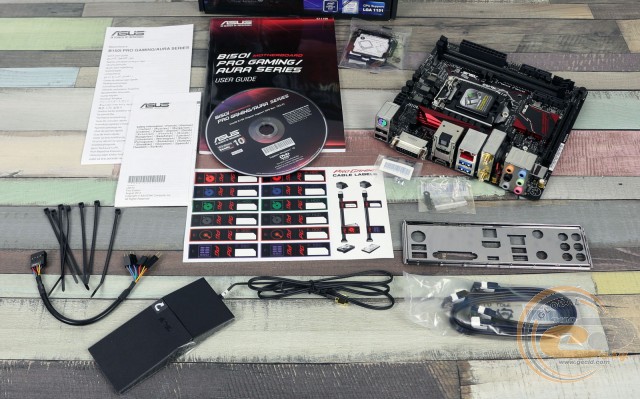

У коробці з материнською платою ми виявили відмінний набір аксесуарів, який містить:

• диск з драйверами й утилітами;
• інструкцію користувача;
• два кабеля SATA;
• інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
• комбіновану антену Wi-Fi і Bluetooth;
• кабель ASUS Q-Cable, який суттєво полегшує процес підключення фронтальної панелі в компактному корпусі HTPC;
• комплект стяжок для укладання кабелів;
• набір маркувальних наклейок для портів SATA;
• заглушку інтерфейсної панелі.

Дизайн і особливості плати

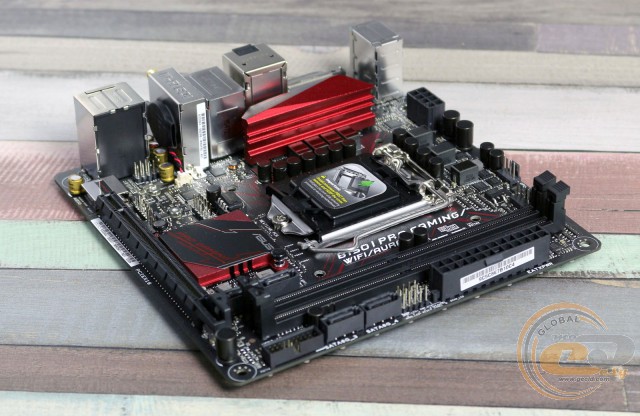

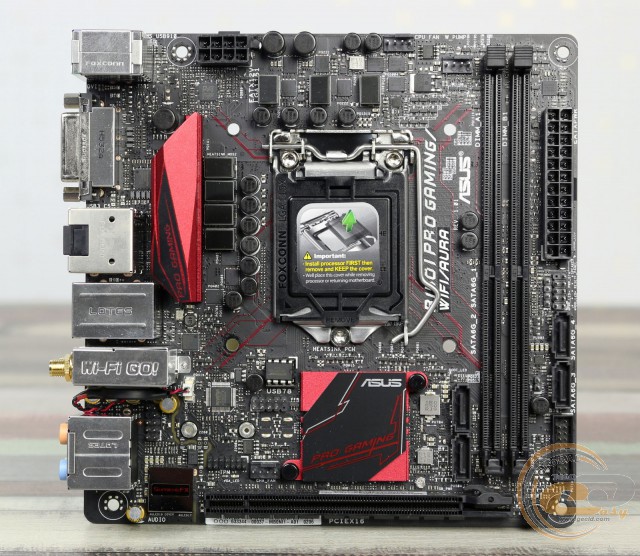

Новинка виконана на друкованій платі чорного кольору в форматі Mini-ITX (170 х 170 мм). Оформлення пристрою можна охарактеризувати як строге, хоч воно й трохи розбавлене вкрапленнями червоного кольору на радіаторах системи охолодження.

Компонування всіх набортних елементів повною мірою відповідає компактному форм-фактору друкованої плати. Для більшої зручності збирання DIMM-слоти оснащені засувками тільки з одного боку. Труднощі можуть виникнути лише з доступом до одного з портів SATA, якщо встановлено габаритний процесорний кулер. В іншому ж ніяких зауважень до розташування набортних елементів у нас не виникло.

Приклад роботи LED-підсвічування за технологією Aura на материнській платі ASUS B150I PRO GAMING/WIFI/AURA

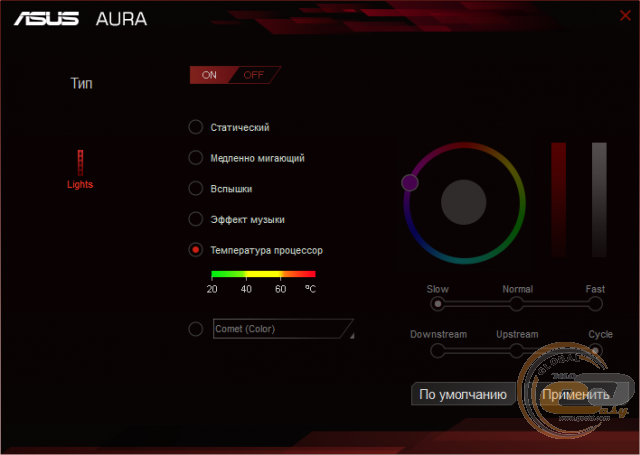

Однією з переваг даної моделі є її оригінальне підсвічування. Воно має декілька режимів роботи, керувати якими можна за допомогою комплектної утиліти.

Як бачимо, підсвічування може не лише просто світити певним кольором, а й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

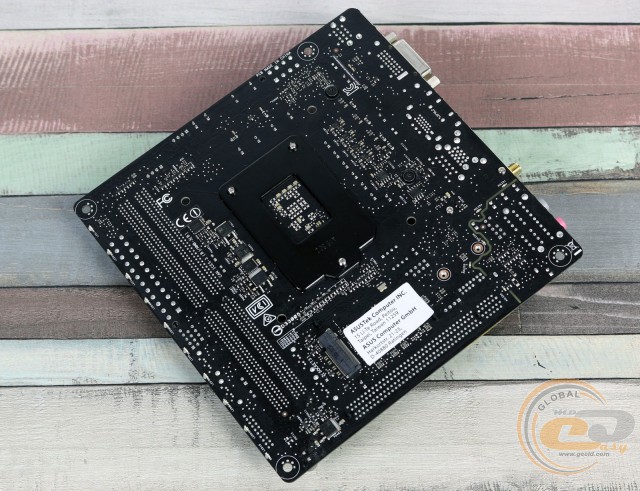

На зворотному боці, крім стандартної опорної пластини процесорного роз'єму, можна звернути увагу на роз'єм M.2 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280).

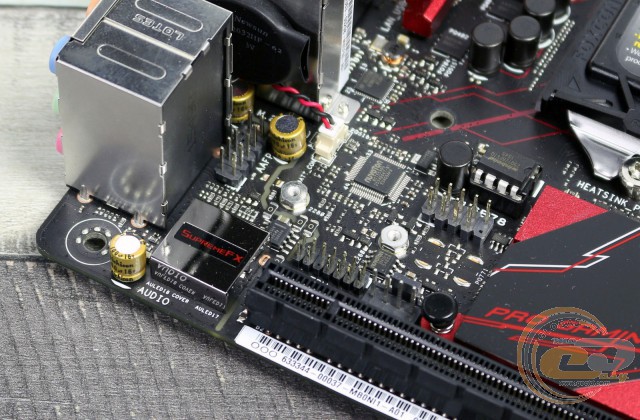

У нижньому лівому кутку друкованої плати знаходиться колодка підключення аудіо роз'ємів передньої панелі, інтерфейс TPM і роз'єм підключення системного вентилятора.

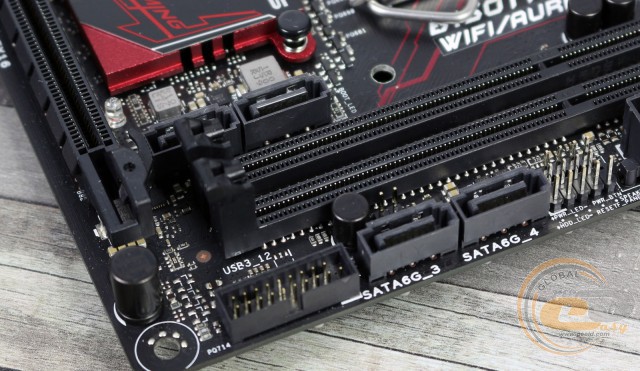

Можливості з організації дискової підсистеми представлені згаданим вище роз'ємом M.2 на звороті друкованої плати і чотирма портами SATA 6 Гбіт/с.

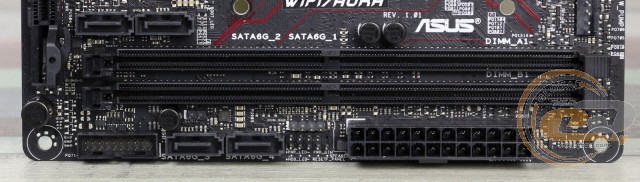

Системна плата ASUS B150I PRO GAMING/WIFI/AURA оснащена двома DIMM-слотами для встановлення оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Підтримуються модулі, що працюють на частотах до 2133 МГц. Максимальний об'єм пам'яті може становити 32 ГБ, чого буде достатньо для більшості завдань.

Додатково зазначимо колодку підключення фронтальної панелі, а також одну колодку для активації портів USB 2.0 і одну для підключення виносної панелі з портами USB 3.0. Всього на платі силами чіпсета реалізовано підтримку чотирьох портів USB 2.0: двох внутрішніх і двох на інтерфейсній панелі, а також п'яти USB 3.0: двох внутрішніх і трьох зовнішніх. А ось портів USB 3.1 у даній моделі немає, хоча в ATX-версії цієї плати (ASUS B150 PRO GAMING) є два каких інтерфейси.

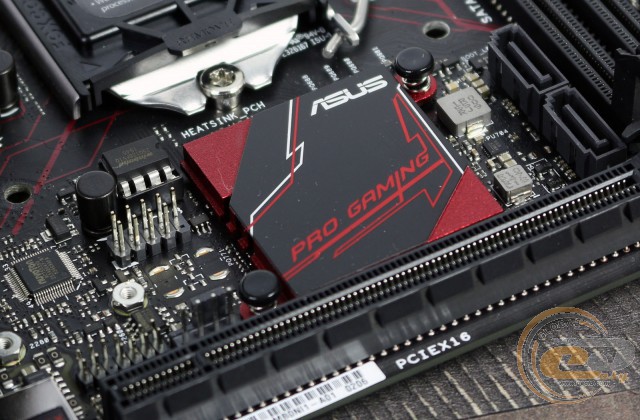

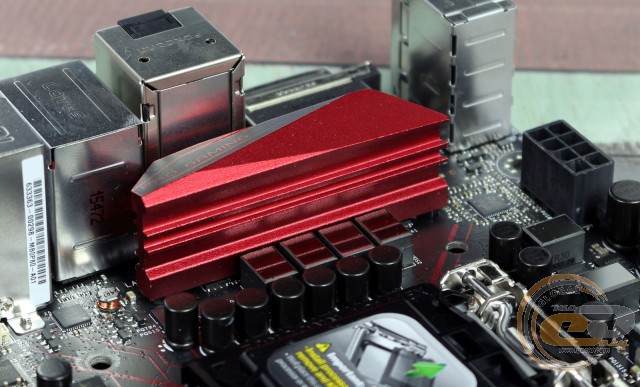

Система охолодження плати складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B150, в той час як другий накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсета – 35,1°C;
• радіатор охолодження елементів підсистеми живлення процесора – 56,3°C;
• дроселі підсистеми живлення процесора – 63,4°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

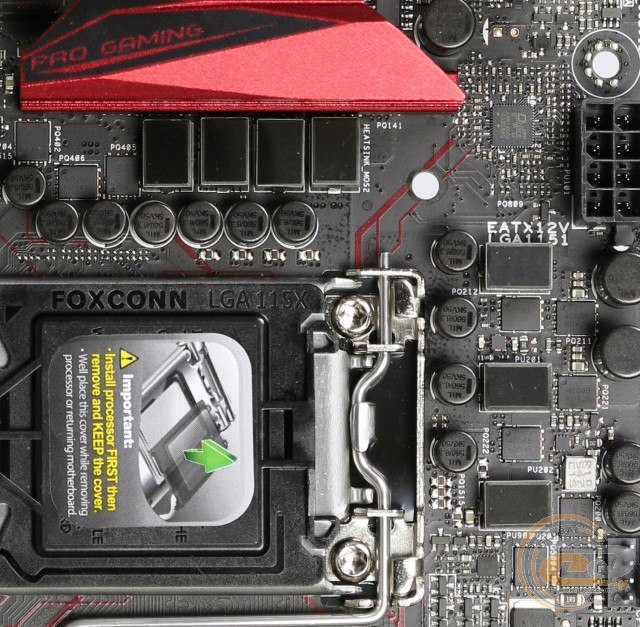

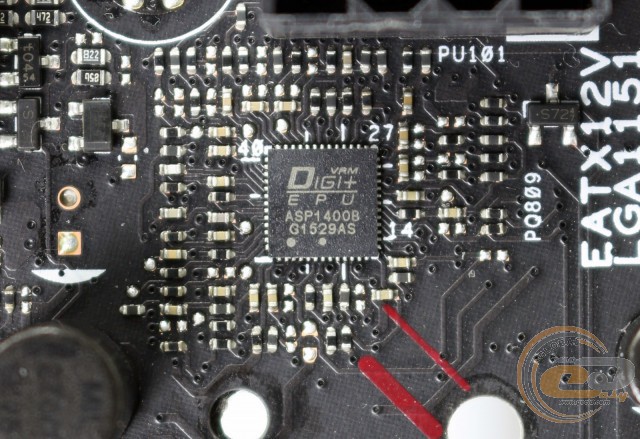

Живлення процесора здійснюється за посиленою 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400B з вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

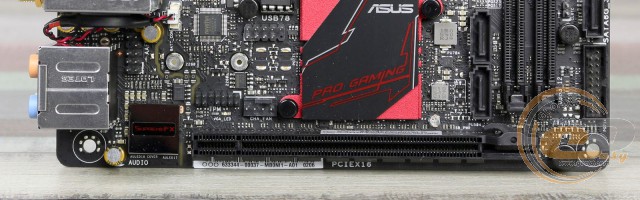

Можливості розширення функціональності материнської плати ASUS B150I PRO GAMING/WIFI/AURA представлені одним слотом PCI Express 3.0 x16. Розглядаючи варіанти вибору відеокарти для такої компактної ігрової системи, варто звернути увагу на ASUS GeForce GTX 960 Mini OC, яка має ідеальні габарити і досить високу продуктивність.

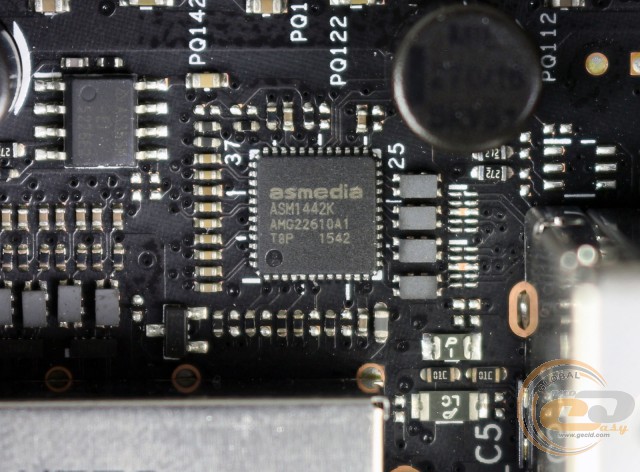

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

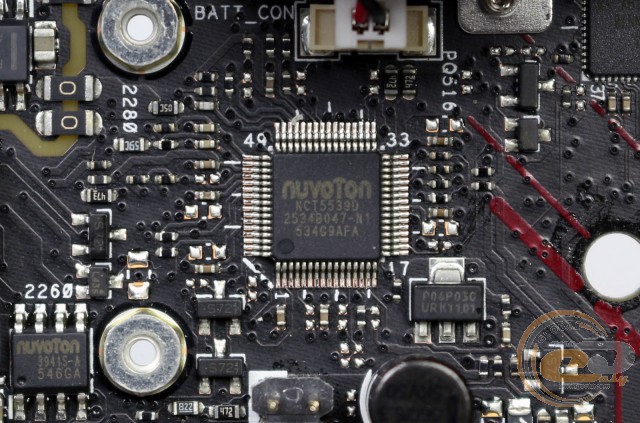

Можливості Multi I / O покладено на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

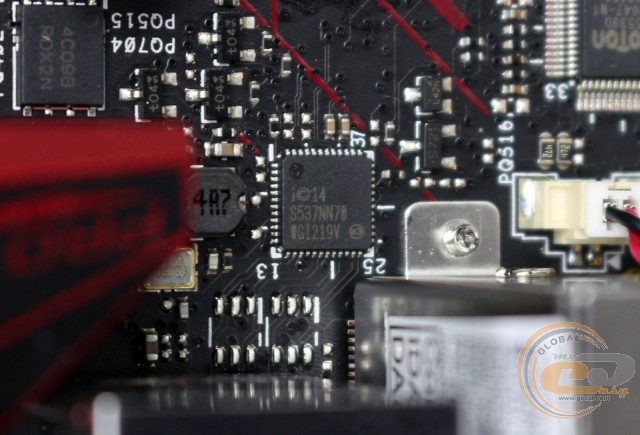

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. А технологія GameFirst дозволить оптимізувати мережевий трафік.
