Огляд і тестування материнської плати ASUS B150 PRO GAMING D3 на Intel B150
12-10-2015
UEFI BIOS
Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

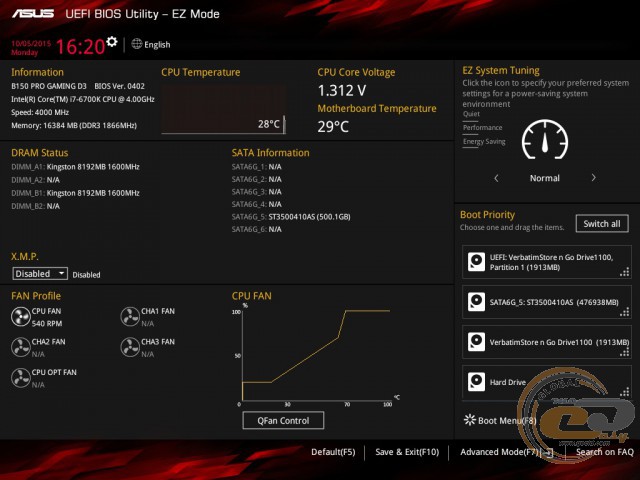

«EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані.

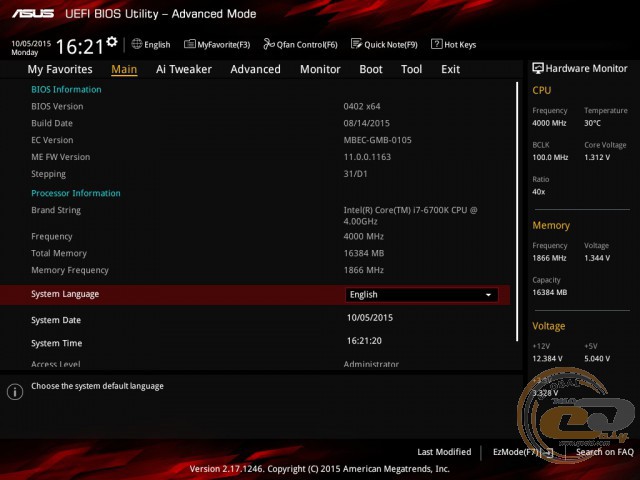

Або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках.

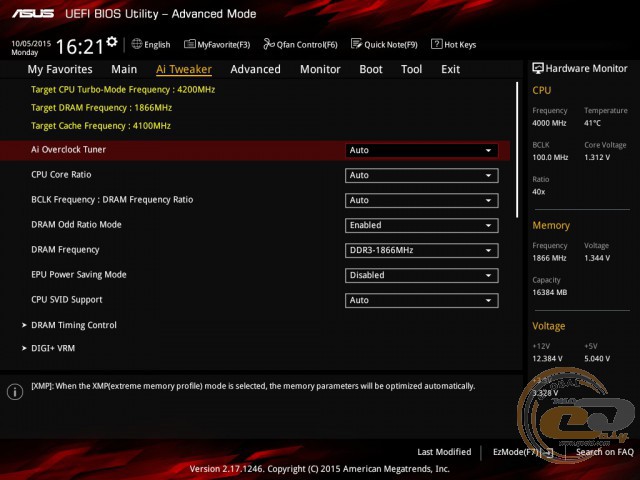

Усі пов'язані зі зміною ключових параметрів системи налаштування знаходяться у вкладці «Ai Tweaker».

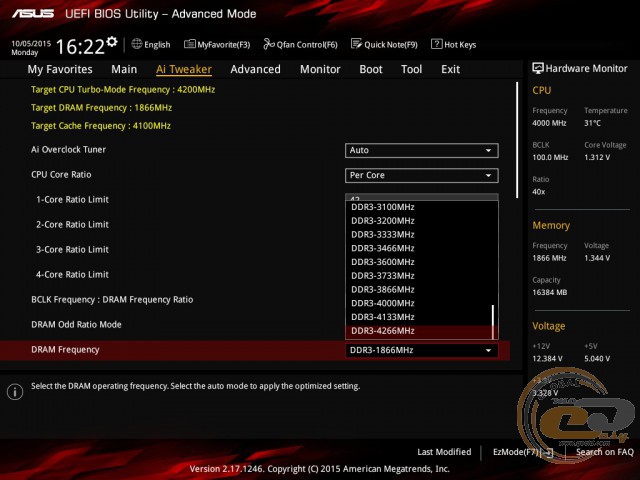

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 4266 МГц.

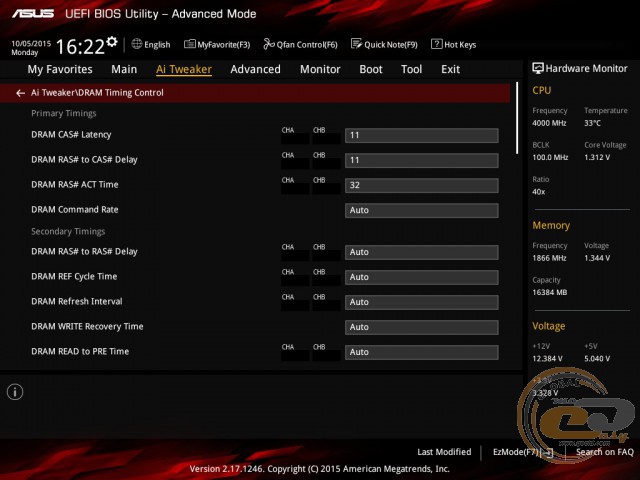

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.
Налаштування, необхідні для оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
Частота оперативної пам'яті |
Memory Frequency |
800 − 4266 |
|
Таймінги оперативної пам'яті |
DRAM Timing |
CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency |
|
|
CPU Core Ratio |
8 – MAX |
1 |
|
Long Duration Package Power Limit |
1 – 4096 |
1 |
|
Package Power Time Window |
1 − 127 |
1 |
|
Short Duration Package Power Limit |
1 − 4096 |
1 |
|
CPU Load-line Calibration |
1 − 7 |
|
|
CPU Current Capability |
100 − 140 |
|
|
CPU System Agent Voltage |
0,70000 – 1,68500 |
0,00500 |
|
CPU Core Voltage Override |
0,600 – 1,700 |
0,005 |
Напруга на модулях оперативної пам'яті |
DRAM Voltage |
1,350 – 1,800 |
0,005 |
Напруга на чіпсеті |
PCH Core Voltage |
0,80000 – 1,63500 |
0,00500 |
|
CPU Standby Voltage |
0,80000 – 1,63000 |
0,01000 |

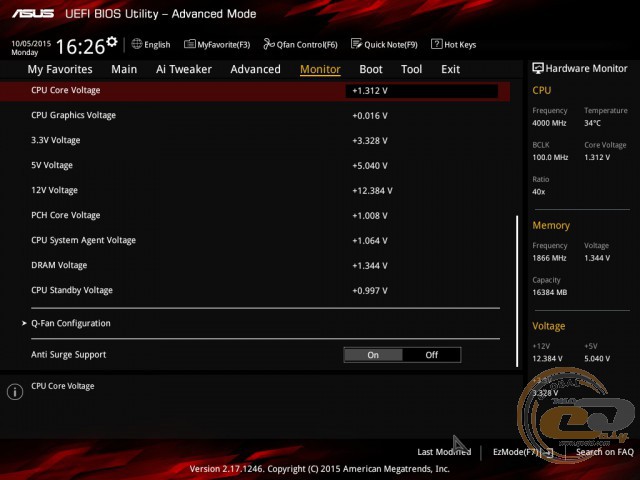

У розділі «Monitor» відкривається доступ до спостереження за напругами процесора та чіпсету, показниками додаткових сенсорів, а також за напругою на лініях живлення +12В, +5В і +3,3В. За ключовими показниками процесора, оперативної пам'яті та ліній живлення можна стежити в будь-якому розділі завдяки бічній панелі. Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.
Можливості розгону

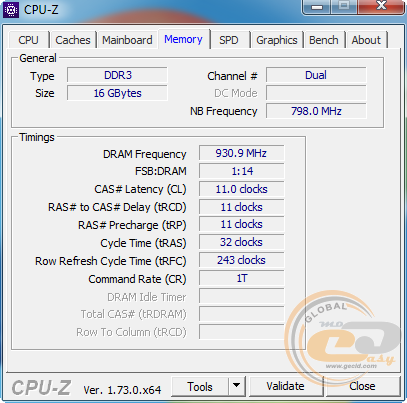

Можливість розгону процесора на даній материнській платі відсутня, а тестові модулі оперативної пам'яті вдалося запустити на максимальній частоті DDR3-1862 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS B150 PRO GAMING D3 використовувалося наступне обладнання:
Процесор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативна пам'ять |
2 x 8 ГБ DDR3L-1600 HyperX FURY HX316LC10FBK2/16 |
Відеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

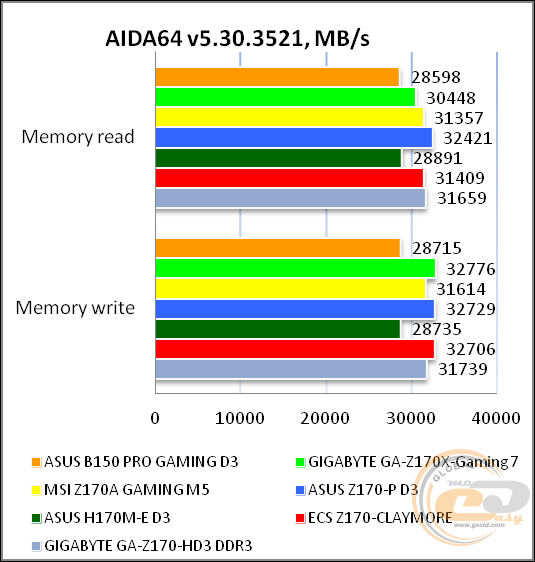

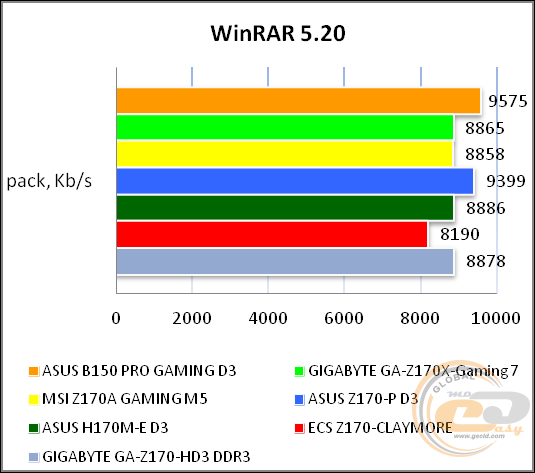

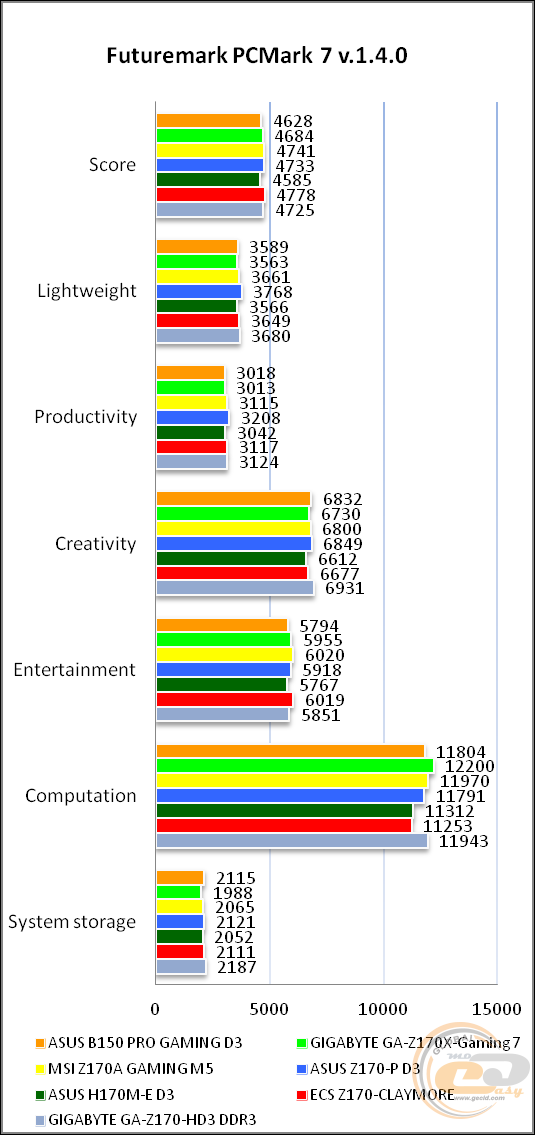

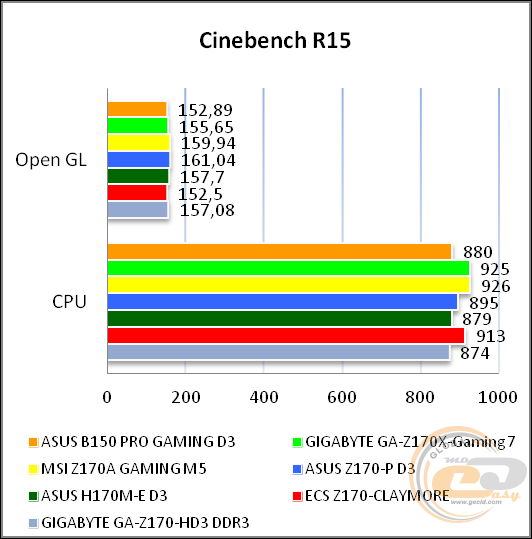

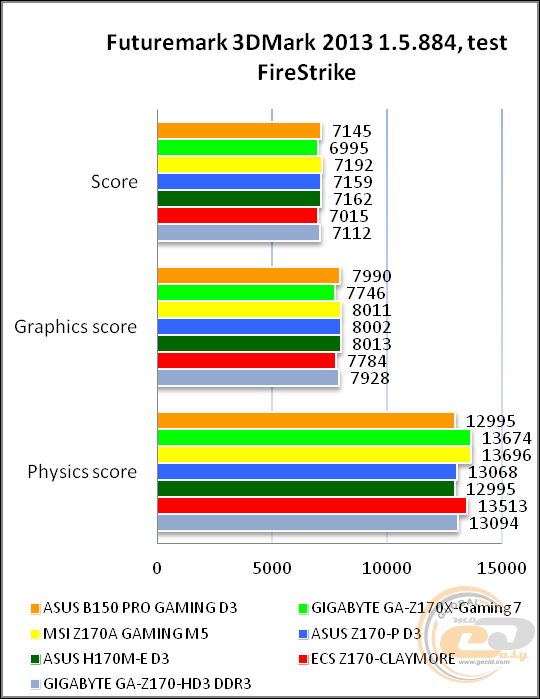

Результати тестів
Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі кодека SupremeFX
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.04 |
Відмінно |
Рівень шуму, дБ (А) |
-91.1 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.0 |
Дуже добре |
Гармонійні викривлення, % |
0.0056 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-80.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0099 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-92.0 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.010 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.08 |
Відмінно |
Рівень шуму, дБ (А) |
-105.0 |
Відмінно |
Динамічний діапазон, дБ (А) |
105.0 |
Відмінно |
Гармонійні викривлення, % |
0.0057 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-82.3 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0066 |
Відмінно |
Взаємопроникнення каналів, дБ |
-99.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0066 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Встановлений кодек SupremeFX демонструє дуже хорошу якість відтворення звуку, якої багатьом користувачам буде цілком достатньо для повсякденного використання. При бажанні можна встановити дискретну аудіокарту з інтерфейсом PCI Express або PCI.
Висновки
За підсумками тестування нової материнської плати із серії ASUS PRO GAMER – ASUS B150 PRO GAMING D3, можна зробити висновок про те, що вона цілком здатна привернути до себе увагу ощадливих геймерів, оскільки має ряд досить цікавих переваг.
У першу чергу до них можна віднести мережевий контролер компанії Intel з підтримкою фірмової технології GameFirst III, яка оптимізує інтернет-трафік з метою підвищення пріоритету онлайн-ігор, а також відмінну звукову підсистему SupremeFX. Окремо виділимо високу якість елементної бази, грамотне компонування набортних елементів і вдалий набір портів інтерфейсної панелі.
Звичайно ж, не варто забувати й про підтримку оперативної пам'яті DDR3, що дозволить заощадити при переході на платформу Socket LGA1151, оскільки купівля даної моделі дозволить вам уникнути витрат на нові модулі DDR4.
Що стосується особливостей новинки, то перед купівлею варто взяти до уваги обмеження одночасного використання роз’єму M.2 Socket 3 і одного з портів SATA 6 Гбіт/с, а також про розподіл чотирьох чіпсетних ліній між слотами PCI Express 3.0 x16 (х4) і двома PCI Express 3.0 x1. До обмежень даної моделі варто віднести й відсутність можливості для розгону процесорів. Цілком можливо, що це стосуватиметься усіх материнських плат на чіпсеті Intel B150.
У підсумку ASUS B150 PRO GAMING D3 є непоганим вибором ощадливих користувачів для складання ігрового ПК із однією відеокартою.
Переваги:
- надійна 10-фазна цифрова підсистема живлення DIGI+ VRM;
- поліпшена елементна база для більш надійної та стабільної роботи материнської плати;
- цікавий і стильний дизайн;
- підтримка великої кількості портів USB (включаючи два інтерфейси USB 3.1);
- наявність інтерфейсу M.2 Socket 3;
- якісна звукова підсистема SupremeFX;
- наявність гігабітного контролера компанії Intel з підтримкою технології ASUS GameFirst III;
- підтримка модулів оперативної пам'яті стандарту DDR3;
- хороше компонування інтерфейсної панелі;
- підтримка ряду корисних фірмових технологій;
- подарунок для любителів гри World of Warships.
Особливості:
- відсутність можливості розгону CPU;
- неможливість одночасного використання інтерфейсів M.2 Socket 3 і одного з SATA 6 Гбіт/с;
- неможливість одночасного використання PCI Express 3.0 x16 (x4) і двох PCI Express 3.0 x1 у максимальній конфігурації ліній.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Kingston, Intel, Philips і SeaSonic за надане для тестового стенду обладнання.
