::>Материнські плати >2016 > ASUS B150 PRO GAMING

Огляд і тестування материнської плати ASUS B150 PRO GAMING

15-02-2016

ASUS B150 PRO GAMING

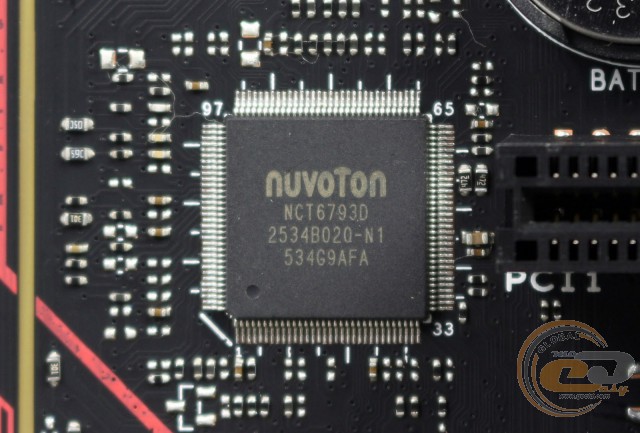

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS B150 PRO GAMING

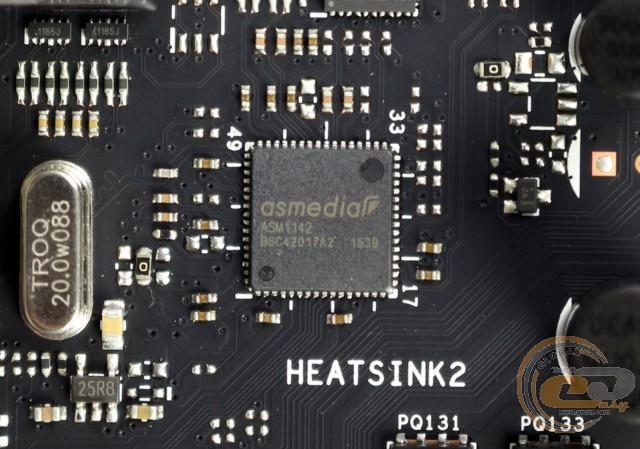

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS B150 PRO GAMING

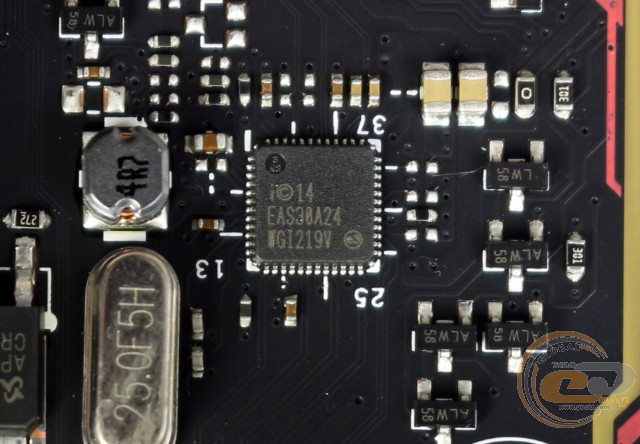

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова технологія GameFirst IV.

ASUS B150 PRO GAMING

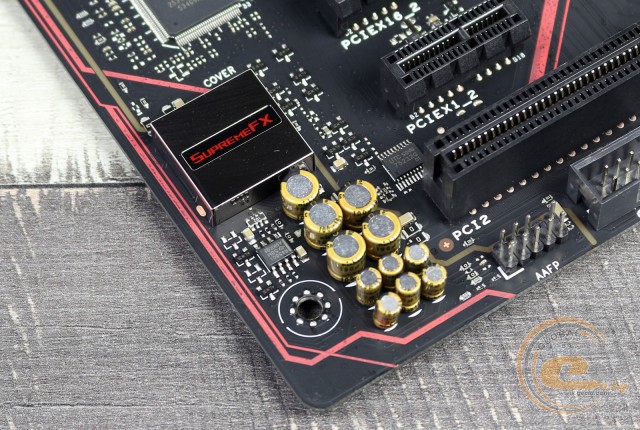

Звукова підсистема з фірмовим дизайном SupremeFX основана на 8-канальному HDA-кодеку, в обв'язці якого використовується аудіопідсилювач TI R4580I з підтримкою навушників із імпедансом до 300 Ом і високоякісні аудіоконденсатори ELNA. Сам же кодек захищений від електромагнітних наведень спеціальним кожухом.

ASUS B150 PRO GAMING

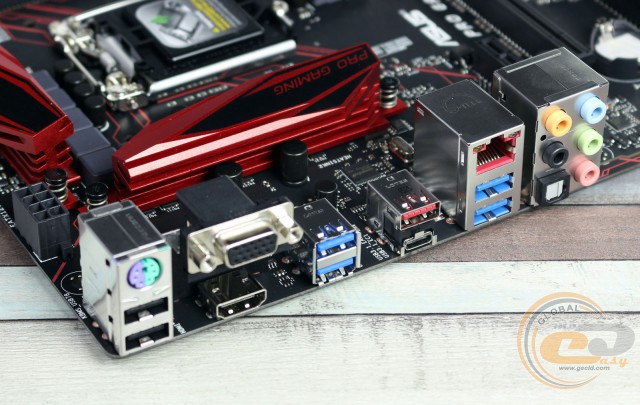

Інтерфейсна панель моделі ASUS B150 PRO GAMING включає до свого складу наступні порти:

  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х USB 3.1 Type-C;
  • 1 х USB 3.1 Type-A;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопортів.

Дана конфігурація може бути сміливо охарактеризована як відмінна, адже в наявності є не тільки все найнеобхідніше, але навіть більше: велика кількість портів USB (включаючи два високошвидкісні USB 3.1), зручне підключення багатоканальної акустики, підтримка периферії PS/2 і два відеовиходи. А за допомогою відповідної колодки на друкованій платі ви зможете винести на задню панель корпусу порт COM.

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

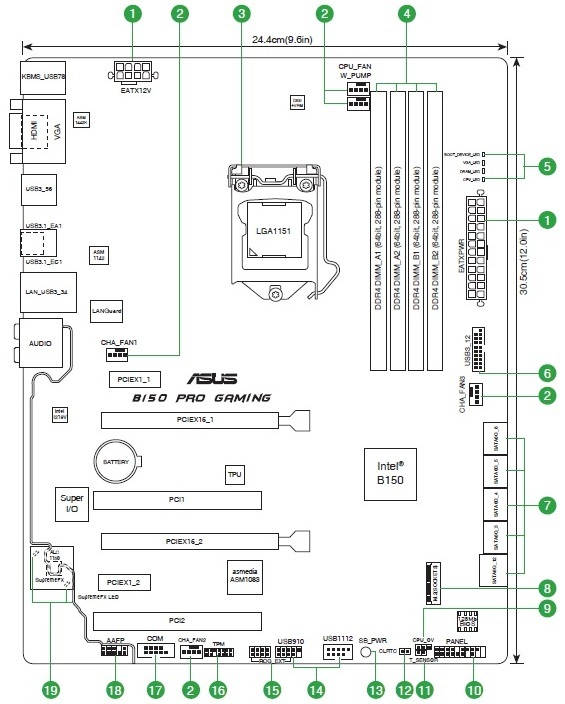

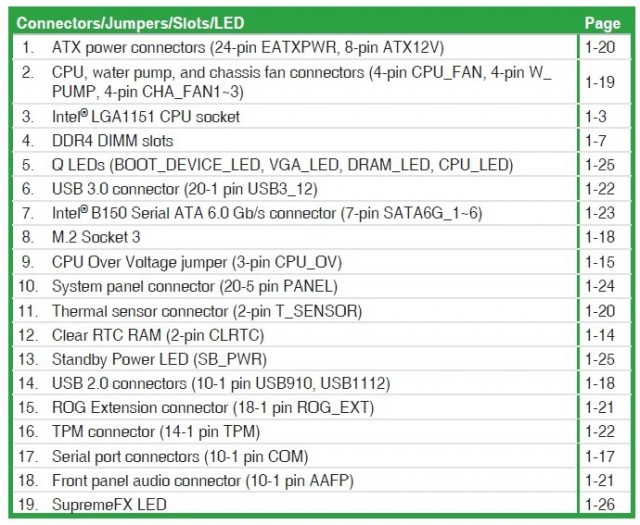

В ASUS B150 PRO GAMING присутні досить широкі можливості для організації охолодження усередині системного корпусу. У наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, один із яких служить для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS B150 PRO GAMING

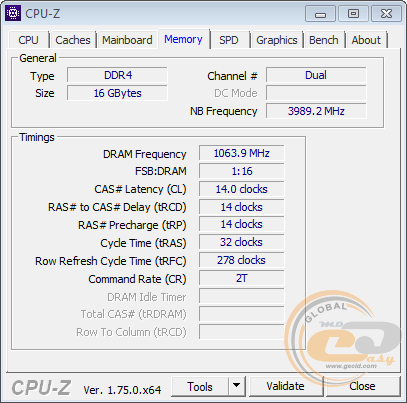

Можливості розгону процесора на момент тестування на даній материнській платі були відсутні. Максимальна частота оперативної пам'яті досягнула 2128 МГц.

Тестування

Для перевірки можливостей ASUS B150 PRO GAMING використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

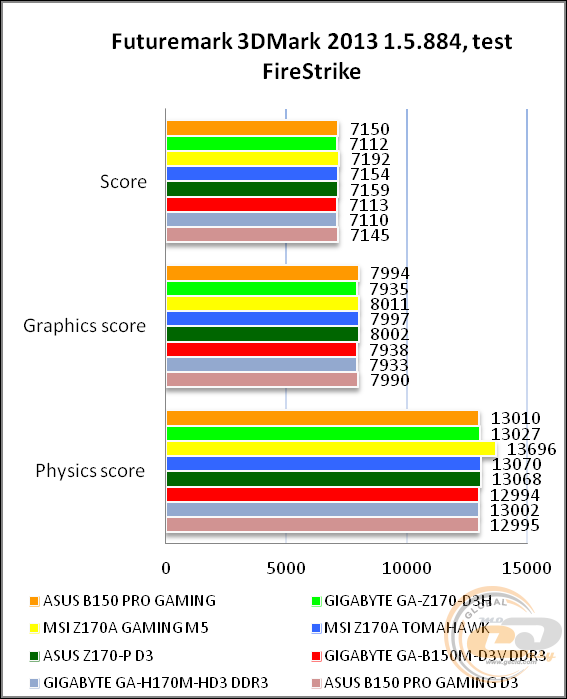

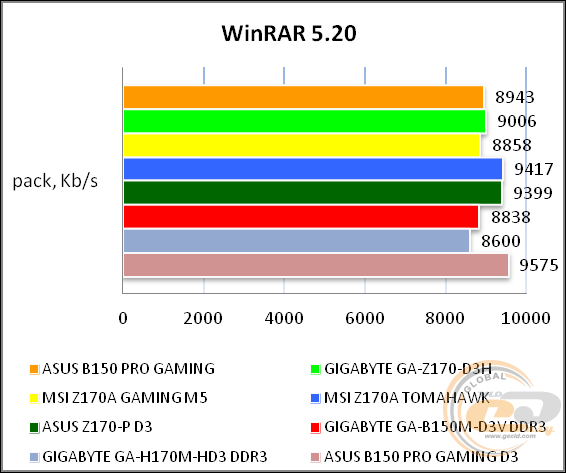

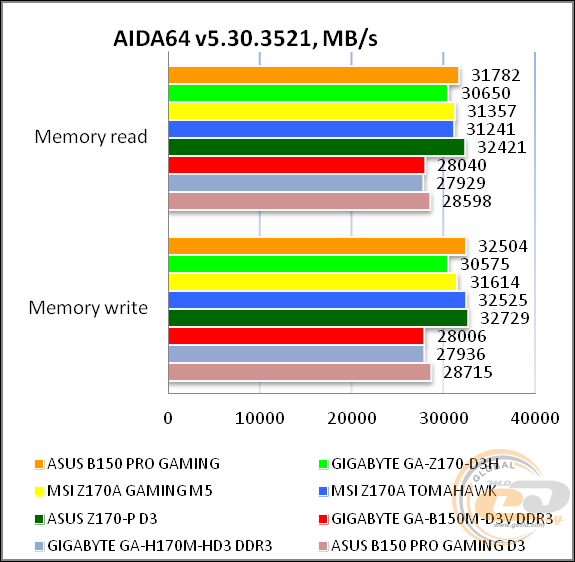

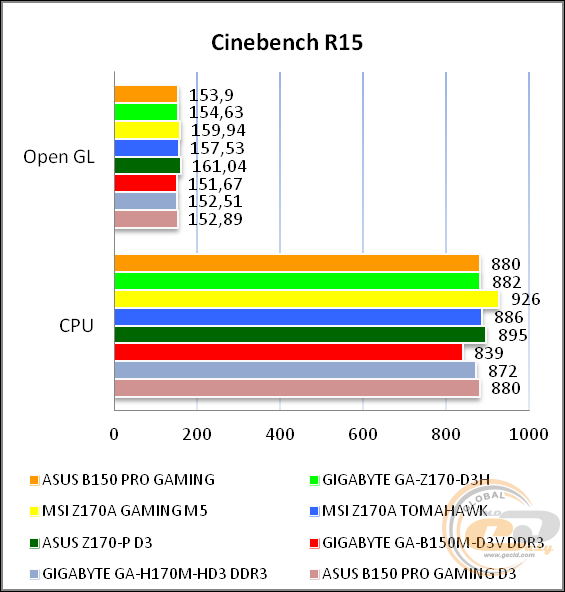

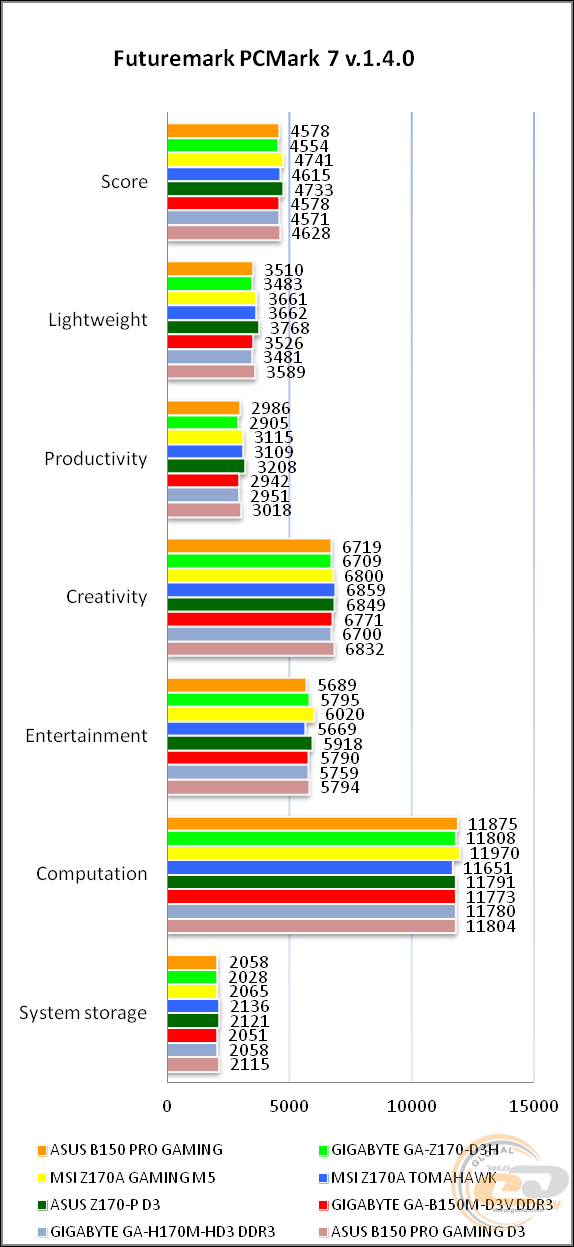

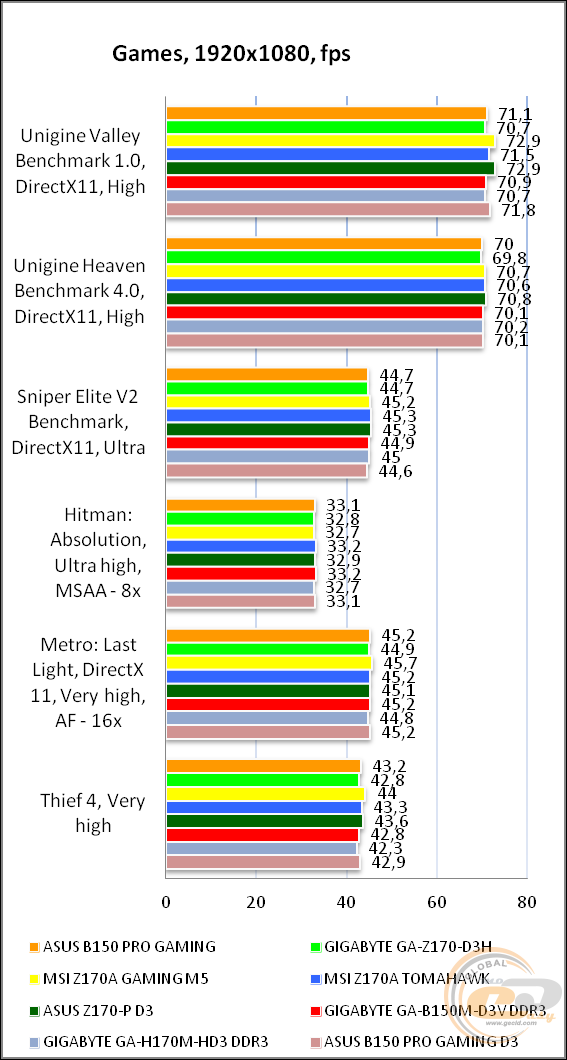

Результати тестів

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

ASUS B150 PRO GAMING

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека SupremeFX

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-90.9

Дуже добре

Динамічний діапазон, дБ (А)

90.9

Дуже добре

Гармонійні викривлення, %

0.0029

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.2

Добре

Інтермодуляційні викривлення + шум, %

0.0088

Дуже добре

Взаємопроникнення каналів, дБ

-90.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0091

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.08

Відмінно

Рівень шуму, дБ (А)

-104.9

Відмінно

Динамічний діапазон, дБ (А)

104.8

Відмінно

Гармонійні викривлення, %

0.0031

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-87.4

Добре

Інтермодуляційні викривлення + шум, %

0.0044

Відмінно

Взаємопроникнення каналів, дБ

-98.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0043

Відмінно

Загальна оцінка



Дуже добре

Попередньо встановлена аудіопідсистема з дизайном SupremeFX демонструє дуже хорошу якість відтворення звуку, якого багатьом користувачам буде цілком достатньо для повсякденного використання. При бажанні можна встановити дискретну аудіокарту.

Висновки

Материнська плата ASUS B150 PRO GAMING є дуже вдалою моделлю середнього класу для складання ігрової системи з однією відеокартою, особливо якщо питання розгону процесора вас не цікавить. Вона має сучасне оснащення, включаючи в себе якісний аудіокодек, багаті можливості для організації дискової підсистеми та мережевий контролер компанії Intel з підтримкою фірмової технології GameFirst IV. Також відзначимо підтримку двох портів USB 3.1, вдалу конфігурацію інтерфейсної панелі та стильний дизайн, який прийде до душі любителям модінгу.

До особливостей розглянутої новинки можна віднести тільки відсутність можливості розгону, що викликано використанням чіпсету Intel B150. А от яких-небудь значимих недоліків у процесі тестування виявлено не було. У підсумку ASUS B150 PRO GAMING можна сміливо розглядати як одну з основних кандидатур на купівлю, якщо не планується встановлення процесора з індексом «K».

Переваги:

  • надійна 10-фазна цифрова підсистема живлення DIGI+ VRM;
  • цікавий і стильний дизайн;
  • підтримка великої кількості портів USB (включаючи два інтерфейси USB 3.1);
  • якісна звукова підсистема з дизайном SupremeFX;
  • наявність гігабітного контролера компанії Intel з підтримкою технології ASUS GameFirst IV;
  • хороше компонування інтерфейсної панелі;
  • підтримка ряду корисних фірмових технологій;
  • подарунок для любителів гри World of Warships.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і SeaSonic за надане для тестового стенду обладнання.
