Огляд і тестування материнської плати ASUS B150-PLUS

04-10-2016

UEFI BIOS

Тестована модель використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять оптимально сконфігурувати систему. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS B150-PLUS

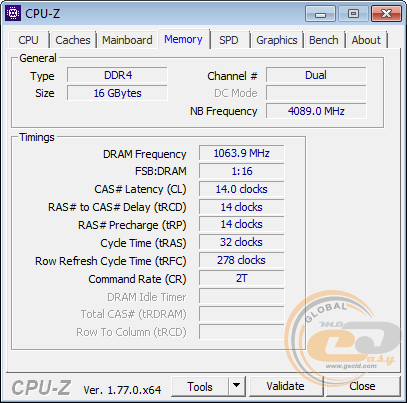

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті вдалося запустити на частоті DDR4-2128 МГц.

Тестування

Для перевірки можливостей ASUS B150-PLUS використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

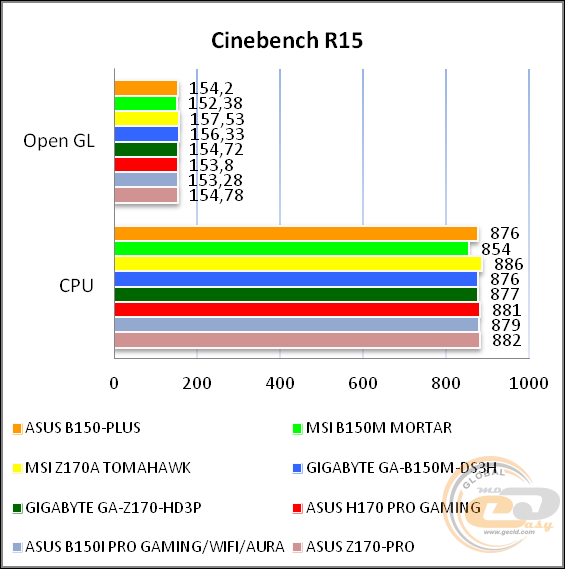

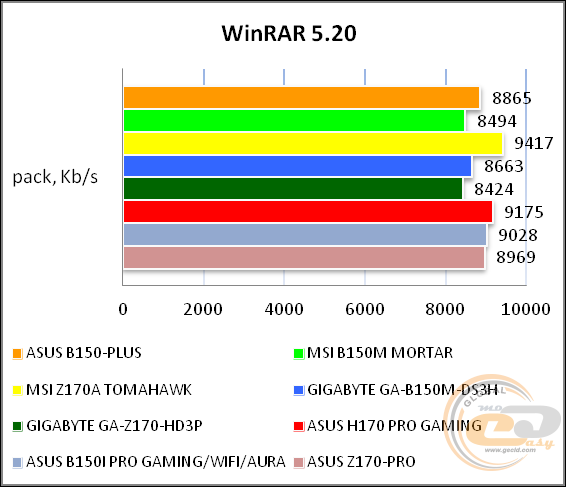

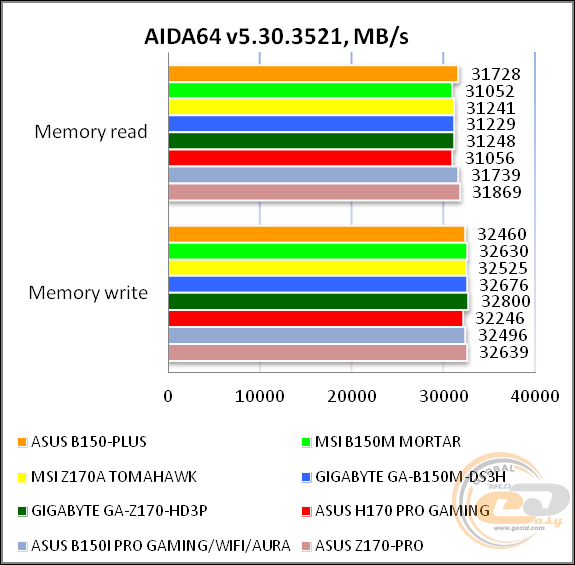

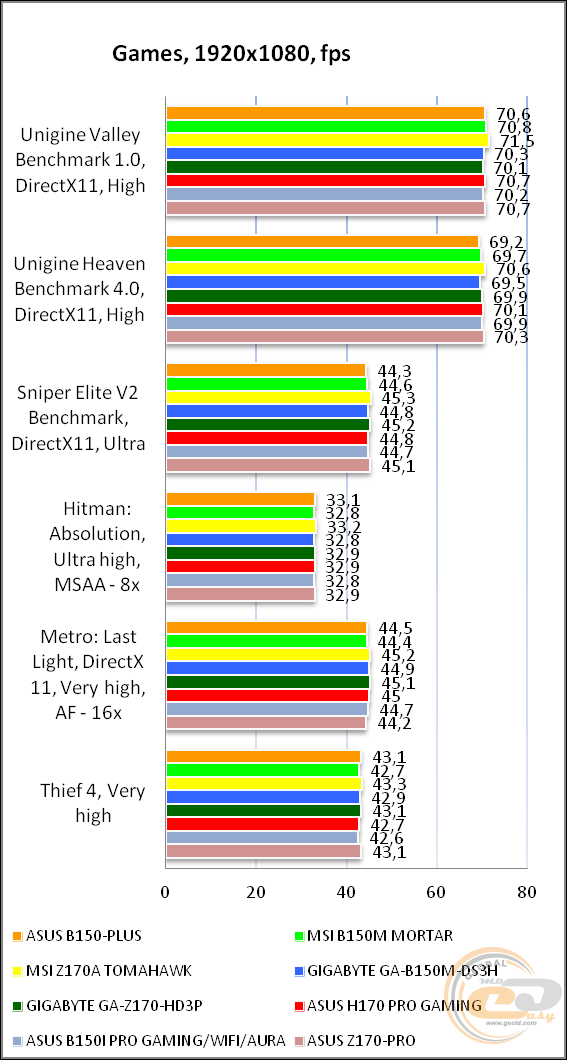

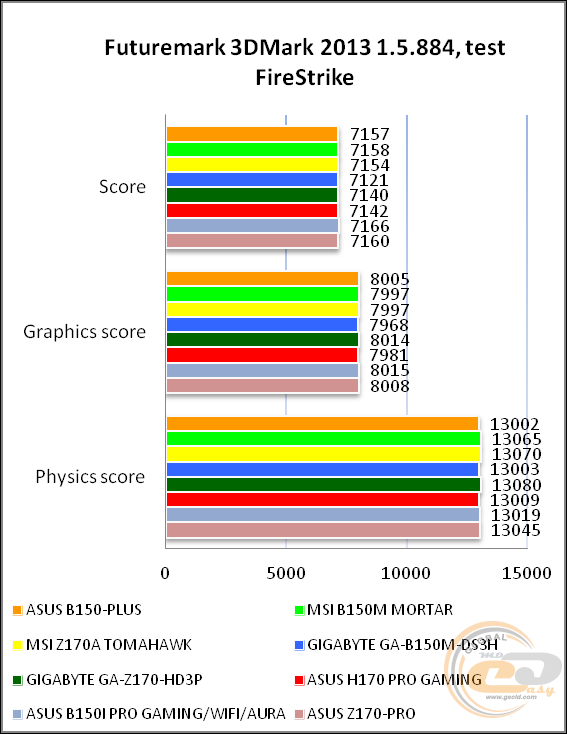

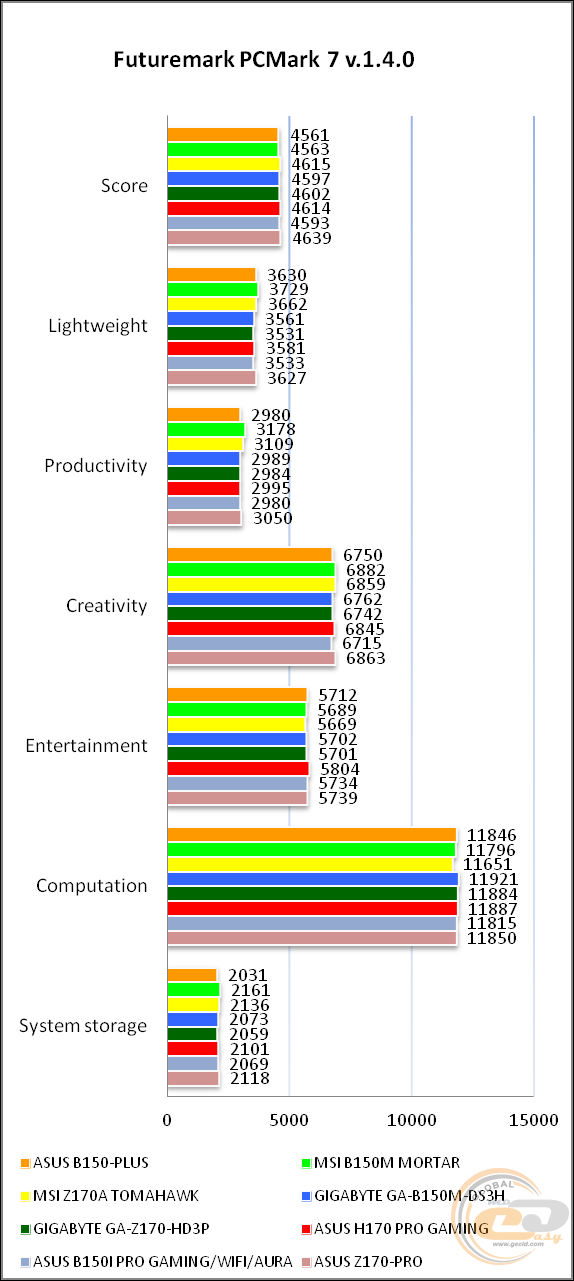

ASUS B150-PLUS

ASUS B150-PLUS

ASUS B150-PLUS

ASUS B150-PLUS

ASUS B150-PLUS

ASUS B150-PLUS

Продемонстровані результати говорять про відмінну якість виконання, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.12, +0.06

Відмінно

Рівень шуму, дБ (А)

-85.1

Добре

Динамічний діапазон, дБ (А)

85.1

Добре

Гармонійні викривлення, %

0.0044

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.4

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-85.8

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.08

Відмінно

Рівень шуму, дБ (А)

-91.3

Дуже добре

Динамічний діапазон, дБ (А)

91.4

Дуже добре

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.2

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-85.6

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє хорошу якість звучання, якої буде достатньо для повсякденного використання.

Висновки

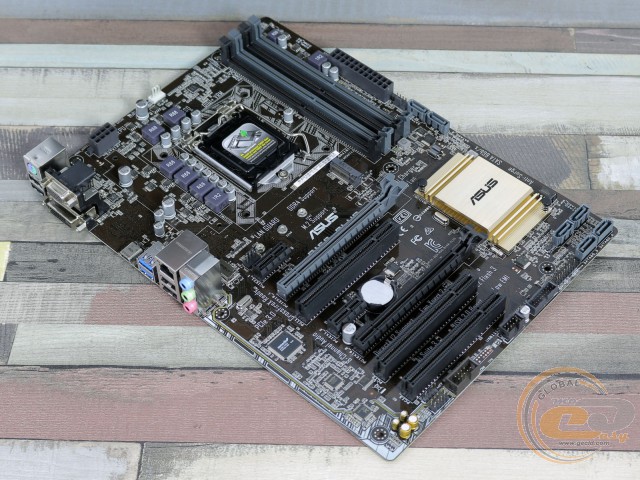

ASUS B150-PLUS

Материнська плата ASUS B150-PLUS є досить цікавим і порівняно недорогим рішенням середнього рівня, яке поєднує в собі сучасну функціональність і досить стриманий дизайн. Фактично вона виступає дещо спрощеною, а відповідно, і більш доступною версією ASUS B150-PRO, яка на догоду зниження вартості позбулася відеовиходу HDMI і радіатора на польових транзисторах підсистеми живлення процесора. Остання особливість привела до помітного підвищення їх температури.

Інші ж переваги більш дорогої сусідки по лінійці в особі гідних можливостей для організації дискової підсистеми, продуманого компонування набортних елементів і хорошого набору інтерфейсів (включаючи USB Type-C, PCI, COM і PS/2) залишилися недоторканими.

Незмінними залишилися й особливості, до яких можна віднести незручне підключення багатоканальної акустики, відсутність кріпильних отворів по правому краю й можливості розгону процесорів.

У цілому, якщо зазначені обмеження для вас несуттєві, то можна дещо заощадити й придбати ASUS B150-PLUS для складання домашньої, навчальної або офісної системи з однією відеокартою або зовсім без неї.

Переваги:

  • надійна 6-фазна цифрова підсистема живлення DIGI+ VRM;
  • підтримка дизайну 5X Protection II для захисту внутрішніх компонентів;
  • хороші можливості для організації дискової підсистеми;
  • підтримка USB Type-C;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • подарунок для любителів гри World of Warships.

Особливості:

  • незручне підключення багатоканальної акустики;
  • відсутність кріпильних отворів по правому краю друкованої плати;
  • відсутність можливостей для розгону процесора.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
