Огляд і тестування материнської плати ASUS B150-PLUS

04-10-2016

Як ми знаємо, використання не флагманських чіпсетів дозволяє виробнику випускати моделі материнських плат з хорошим оснащенням і за більш доступною вартістю, аніж аналоги на Intel Z170. Наприклад, купуючи модель на основі Intel B150, ви втрачаєте можливості розгону, який необхідний далеко не всім, і підтримку мультиграфічних зв'язувань у режимі х8+х8.

ASUS B150-PLUS

Однією з таких цікавих материнських плат є ASUS B150-PLUS, яка може похвалитися сучасним оснащенням і далеко не найвищою вартістю (близько $100). Але для початку давайте проведемо коротке порівняння з розглянутою нами раніше моделлю ASUS B150-PRO, за яку виробник просить додаткові $5.



ASUS B150-PLUS

ASUS B150-PRO

USB 3.1

зовнішні/внутрішні

Немає

Немає

USB 3.0

зовнішні/внутрішні

2/2

2/2

USB 2.0

зовнішні/внутрішні

4/2

4/2

USB Type-C

1

1

Оперативна пам'ять

4 x DIMM

до 64 ГБ 2133 МГц

4 x DIMM

до 64 ГБ 2133 МГц

PCIe 3.0 x16

1

1

PCIe 3.0 x16 (x4)

1

1

PCIe x1

2

2

PCI

3

3

Схеми розподілу ліній PCIe

х16

х16+х4

x16

 x16+x4

SATA 6 Гбіт/с

6

6

SATA Express

Немає

Немає

U.2

Немає

Немає

M.2

1

1

Thunderbolt

Немає

Немає

LAN

1

1

Аудіо

Realtek ALC887

Realtek ALC887

Wi-Fi

Немає

Немає

Bluetooth

Немає

Немає

Фази живлення

6

6

Формат

ATX

(305 х 218 мм)

ATX

(305 х 218 мм)

На перший погляд, ключові характеристики обох материнських плат абсолютно ідентичні. Однак це не зовсім так, і різниця ховається в деяких нюансах. Так, ASUS B150-PRO може похвалитися наявністю радіатора на польових транзисторах підсистеми живлення процесора, а також відеовиходом HDMI на інтерфейсній панелі.

Специфікація

Виробник і модель

ASUS B150-PLUS

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою DDR4-2133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

3 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111GR (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 х D-Sub

1 x DVI-D

1 x RJ45

1 х USB Type-C

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 218 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS B150-PLUS ASUS B150-PLUS

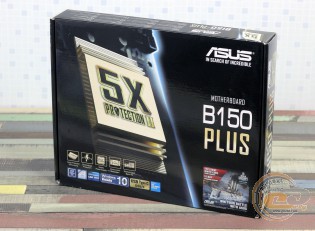

Материнська плата ASUS B150-PLUS постачається в стандартній картонній коробці, оформленій у темних тонах, яка відрізняється хорошим інформаційним наповненням. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS B150-PLUS

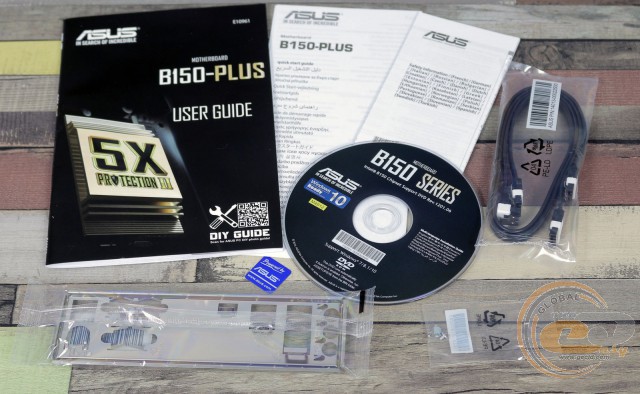

У коробці ми виявили ідентичний такому в ASUS B150-PRO набір аксесуарів, а саме:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS B150-PLUS

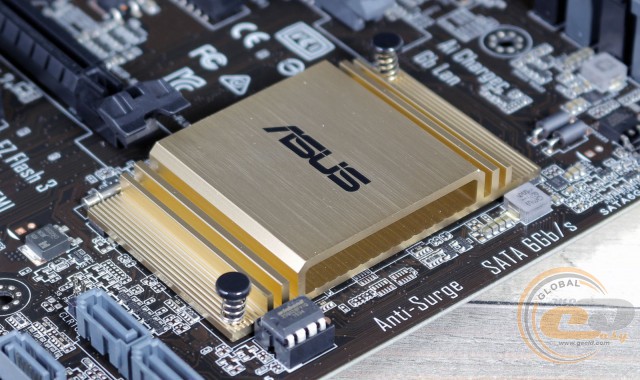

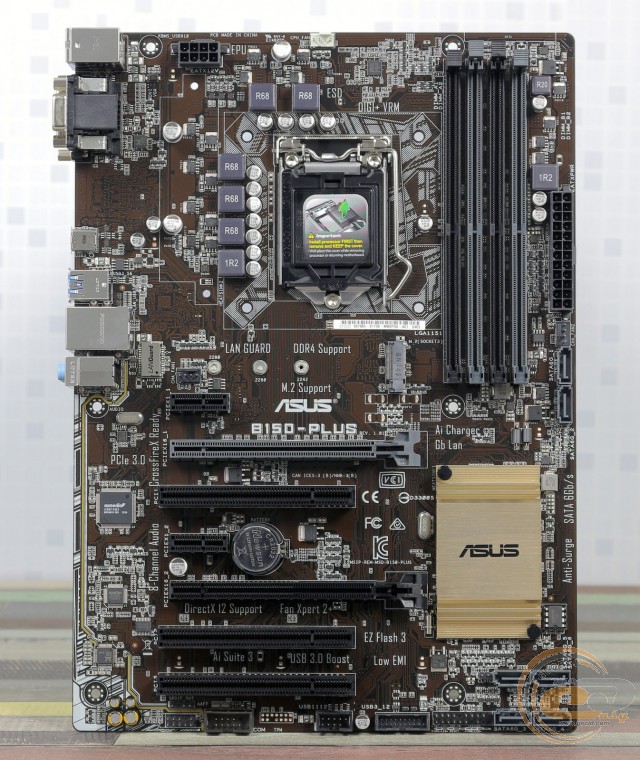

В основі тестованої моделі лежить друкована плата коричневого кольору формату ATX (305 х 218 мм). Оформлення ASUS B150-PLUS є цілком звичним для даного цінового сегменту. У ньому переважають чорні та коричневі відтінки, а для невеликого колірного акценту використовується золотистий радіатор на чіпсеті.

Що ж стосується зручності складання, то поскаржитися можна тільки на відсутність кріпильних отворів по правому краю, що пов’язано зі зменшеною до 218 мм шириною друкованої плати. Через це слід бути акуратним при підключенні основного кабелю живлення й накопичувачів до портів SATA 6 Гбіт/с, які розташовані перпендикулярно поверхні, оскільки це може привести до зламу текстоліту.

ASUS B150-PLUS

На звороті можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що радіатор закріплений за допомогою пластикових кліпс. Це є стандартним рішенням для моделей, не призначених для розгону, які не піддаються високим навантаженням і температурам.

ASUS B150-PLUS

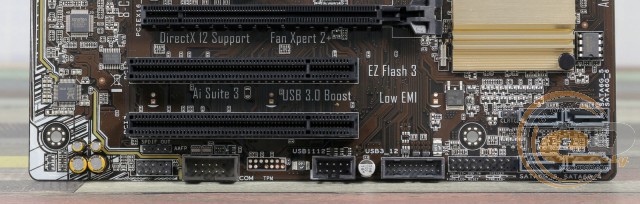

У нижній частині друкованої плати ASUS B150-PLUS розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PIDIF Out, порт COM, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB: одну USB 2.0 і одну USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх чотири: два внутрішні та два зовнішні. Також згадаємо про зовнішній інтерфейс USB Type-C із пропускною здатністю 5 Гбіт/с і максимальним вихідним струмом 3 А. Усі порти USB обслуговуються силами чіпсету Intel B150.

ASUS B150-PLUS

ASUS B150-PLUS

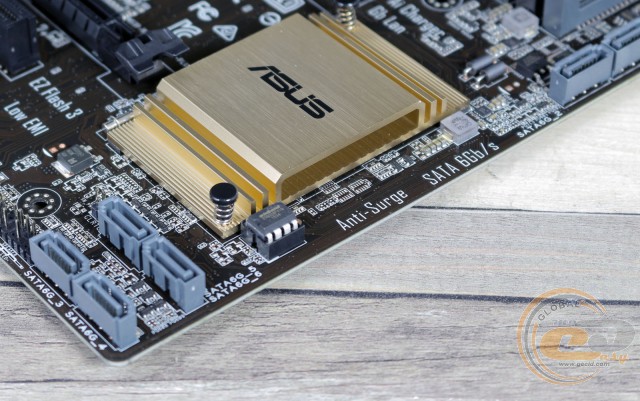

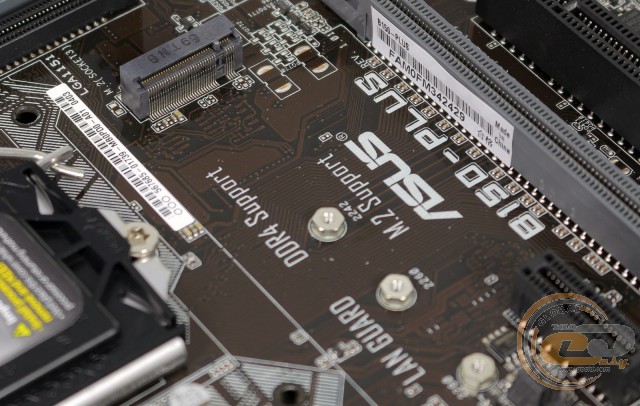

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с.

ASUS B150-PLUS

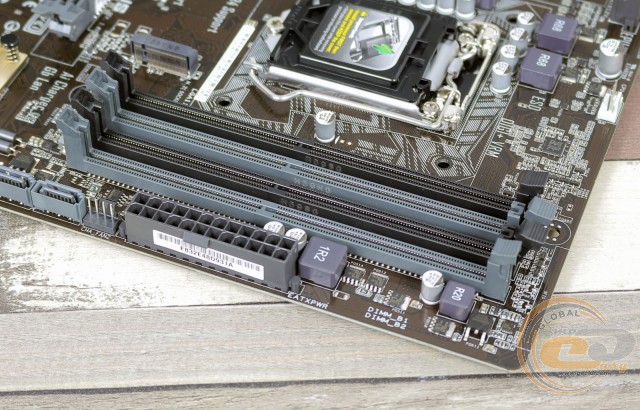

Системна плата ASUS B150-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS B150-PLUS

Як ми вже згадували, на відміну від ASUS B150-PRO, тестована модель позбавлена радіатора на елементах підсистеми живлення. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 30,6°C;
  • польові транзистори – 88,9°C;
  • дроселі підсистеми живлення процесора – 82,8°C.

Якщо до температури радіатора чіпсету ніяких претензій у нас немає, то показники польових транзисторів і дроселів особливо не радують. З іншого боку, беручи до уваги неможливість розгону на даній платі, ніяких проблем із критичним перегріванням виникнути не повинно.

ASUS B150-PLUS

ASUS B150-PLUS

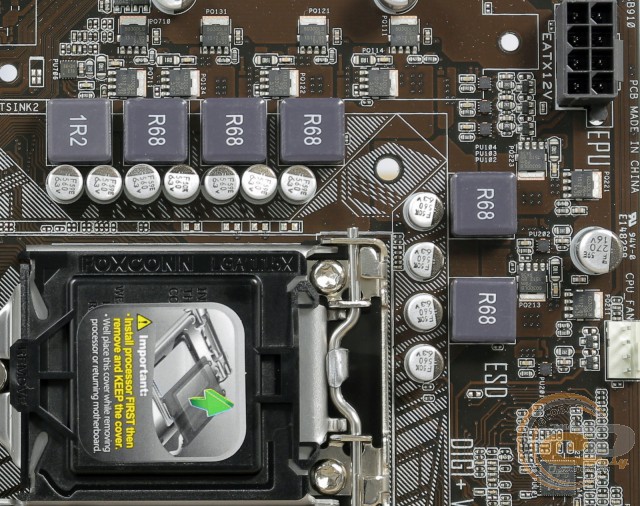

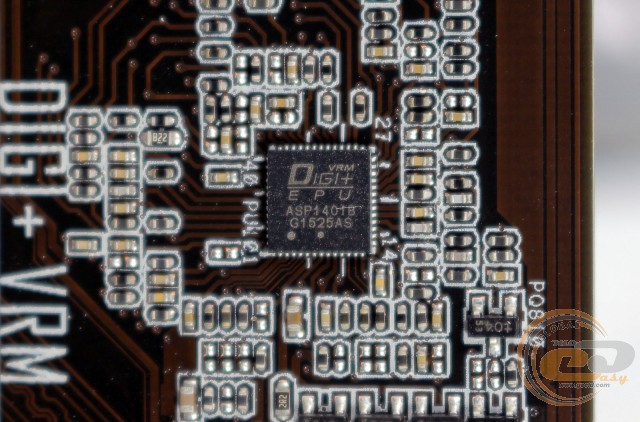

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1401B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM, а в складі елементної бази використовуються твердотільні конденсатори та феритові дроселі.

ASUS B150-PLUS

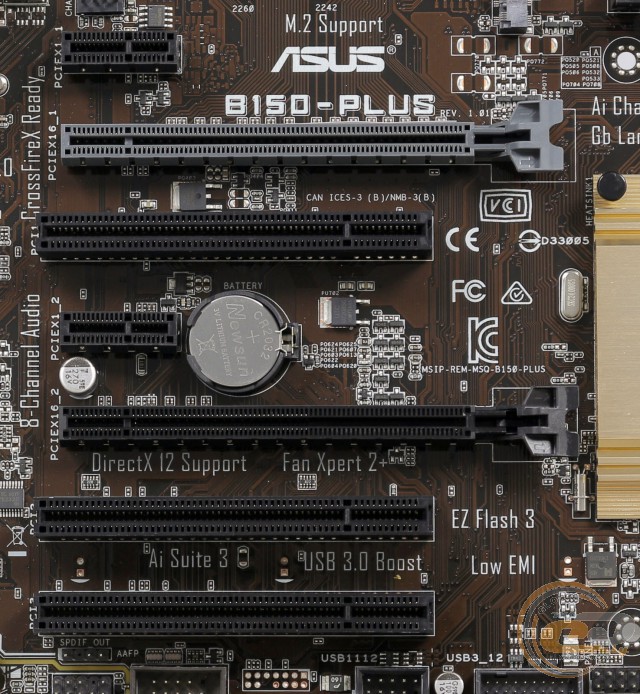

Для розширення функціональності ASUS B150-PLUS у розпорядженні в користувача є сім слотів:

  1. PCI Express x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI Express x1;
  5. PCI Express 3.0 x16 (у режимі x4);
  6. PCI;
  7. PCI.

Оскільки чіпсет Intel B150 не підтримує розподіл ліній між слотами PCI Express 3.0 x16, то другий із них підключений до чіпсету, і його пропускна здатність обмежена чотирма лініями. При цьому в користувача є можливість встановити дві відеокарти в режимі AMD CrossFireX, однак схема їх роботи (х16+х4) не дозволить повною мірою розкрити потенціал подібного зв'язування.

ASUS B150-PLUS

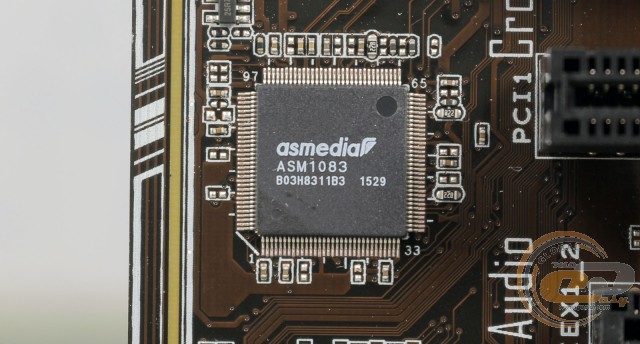

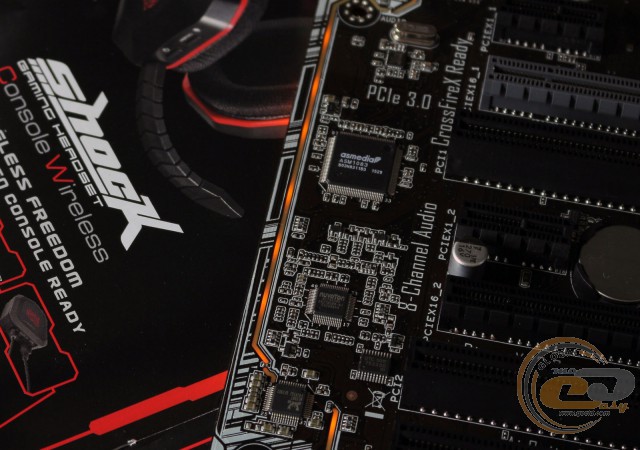

Оскільки набір системної логіки Intel B150 не підтримує інтерфейс PCI, то функціонування відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

ASUS B150-PLUS

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS B150-PLUS

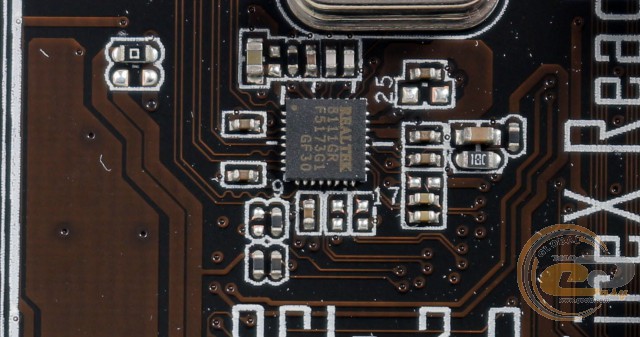

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111GR.

ASUS B150-PLUS

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, в обв'язці якого використовуються високоякісні аудіоконденсатори Nichicon.

ASUS B150-PLUS

Окремо відзначимо наявність підсвічування, яке прийде до душі власникам корпусів із прозорою бічною панеллю.

ASUS B150-PLUS

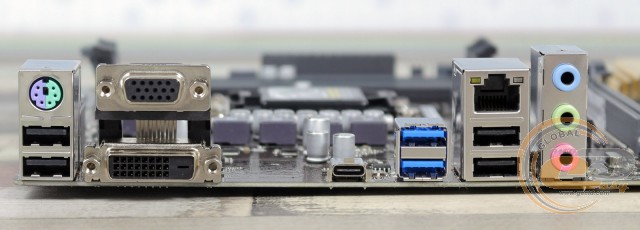

Інтерфейсна панель включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х USB Type-C;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як хороше для материнської плати середнього рівня, оскільки воно пропонує два відеовиходи й базову кількість портів USB, один із яких виконаний у все популярнішому форматі USB Type-C. Однак деяких користувачів може розчарувати незручне підключення багатоканальної акустики. Якщо ж для вас важлива наявність HDMI, то варто звернути увагу на ASUS B150-PRO.

ASUS B150-PLUS

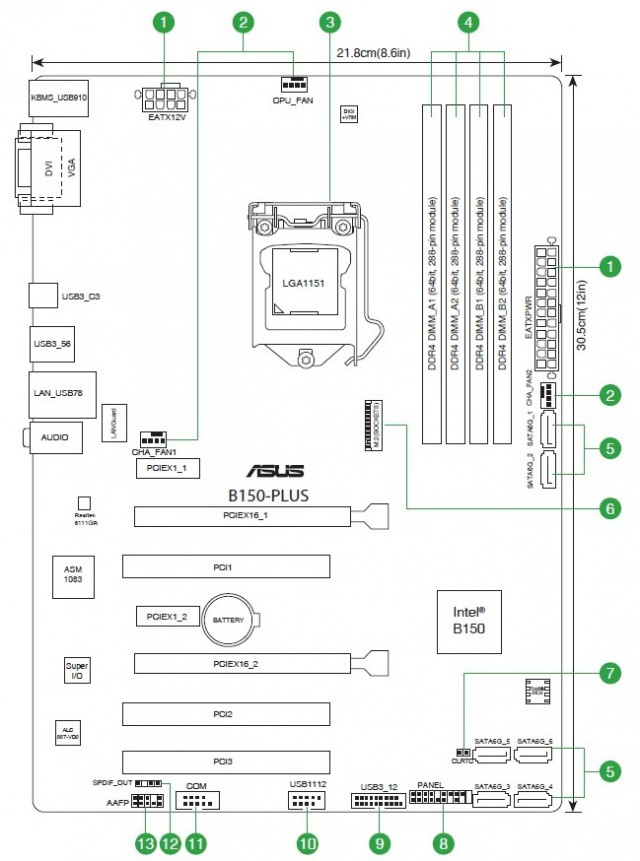

В ASUS B150-PLUS присутні цілком стандартні можливості для організації охолодження усередині системного корпусу. В наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як два інші призначені для системних вертушок.
