Огляд і тестування материнської плати ASUS A88XM-E

Як неважко здогадатися за назвою тестованої моделі, ASUS A88XM-E є компактним рішенням формату microATX, виконаним на основі флагманського чіпсету AMD A88X, з основними особливостями якого ми знайомили вас раніше. Якщо глянути на специфікацію новинки й постаратися зробити попередні висновки з приводу її цільової аудиторії, можна припустити, що завдяки формату, невисокій вартості та непоганому компонуванню інтерфейсної панелі вона цілком здатна викликати інтерес у користувачів, які підшукують собі основу для мультимедійної системи початкового рівня із процесором серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland. Давайте ж більш докладно дослідимо усі особливості ASUS A88XM-E і з'ясуємо, чи гідна вона уваги потенційних покупців.

Специфікація материнської плати ASUS A88XM-E:

Виробник	ASUS
Модель	A88XM-E (rev 1.03)
Чіпсет	AMD A88X
Процесорний роз’єм	Socket FM2+
Підтримувані процесори	AMD A / AMD Athlon
Частота використовуваної пам'яті	2400* / 2133 / 1866 / 1600 / 1333 МГц (*OC)
Підтримка пам'яті	2 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x1 1 х PCI
Дискова підсистема	Чіпсет AMD A88X підтримує: 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10, JBOD
LAN	1 x Realtek 8111GR (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальний звук S/PDIF Out
Живлення	1 х 24-контактний роз’єм живлення ATX 1 x 4-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 1 x роз’єм підключення системного вентилятора (4-контактний)
Охолодження	Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x HDMI 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 2 x USB 3.0 2 x USB 2.0 3 x аудіопорти 2 х PS/2 (для підключення мишки та клавіатури)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 6 x SATA 6 Гбіт/с 1 x роз’єм COM 1 x роз’єм TPM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS
BIOS	64 Mб Flash ROM UEFI AMI BIOS PnP, ACPI 4.0a, SM BIOS 2.6, DMI 2.0, WfM 2.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	microATX 226 х 188 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

Материнська плата постачається в компактній коробці, виконаній зі щільного картону й прикрашеній поліграфією в жовто-чорних тонах. За традицією більша частина лицьового простору відведена під найменування компанії-виробника й моделі пристрою. Окремо відзначена відповідність ASUS A88XM-E фірмовій концепції 5X PROTECTION, яка включає до свого складу:

• Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.
• Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
• Захист від електростатичних розрядів.
• Японські твердотільні конденсатори з підвищеним в 2,5 рази терміном служби (до 5000 годин при температурі 105°С).
• Посилену конструкцію інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.

На звороті упаковки розташоване зображення материнської плати, її коротка технічна специфікація, а також наведений перелік підтримуваних технологій і особливостей:

• USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
• Fan Xpert – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
• AI Suite 3 – у комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи, не заходячи в BIOS.

Додатково відзначимо підтримку технологій AMD Eyefinity і AMD Dual Graphics, а також наявність відеовиходу HDMI на інтерфейсній панелі, який має можливість виведення зображення в роздільній здатності 4096 х 2160 точок (4K Ultra HD).

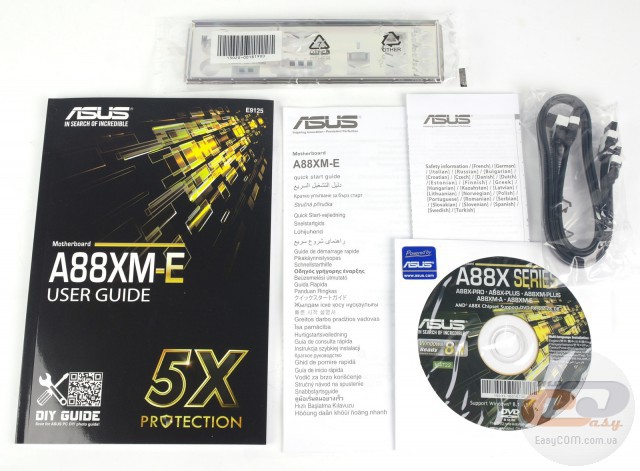

Комплект поставки ASUS A88XM-E цілком відповідає статусу моделі. Він включає до свого складу тільки найнеобхідніші аксесуари, а саме:

• диск із драйверами та утилітами;
• інструкцію користувача;
• два SATA-шлейфи;
• заглушку інтерфейсної панелі.

Дизайн і особливості плати

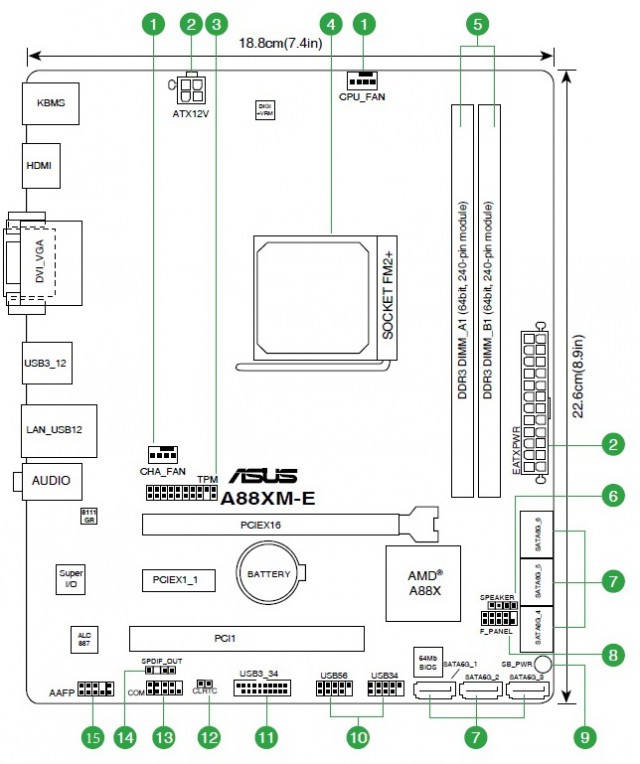

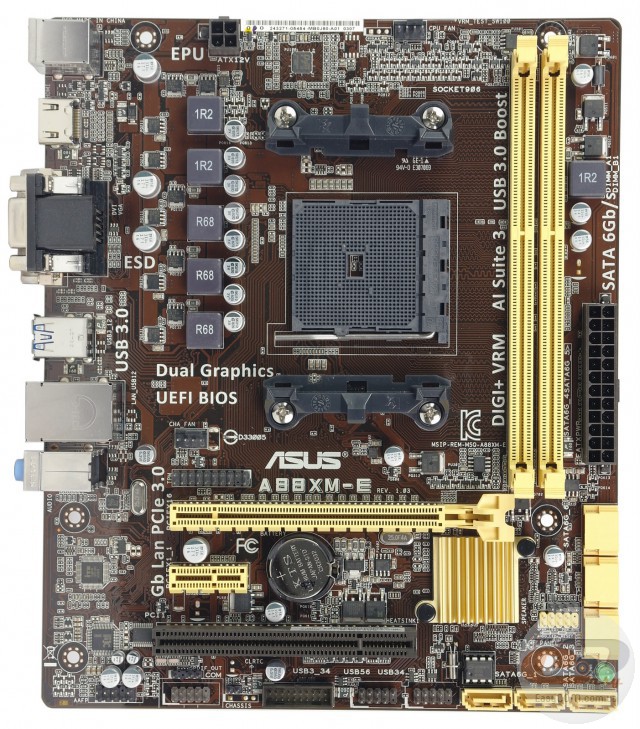

Тестована модель виконана на друкованій платі темно-коричневого кольору формату microATX. Вона відрізняється компактними, але разом з тим дещо нестандартними габаритами (226 х 188 мм). Через дану особливість, можна відзначити оригінальне компонування набортних елементів, де половина портів SATA розташована паралельно поверхні плати, тоді як друга половина – перпендикулярно. Також варто врахувати, що звична колодка для підключення виносної панелі з портами USB 3.0 «переїхала» із правої сторони в нижню частину, тоді як роз’єм TPM довелося розмістити над слотами PCI Express. Звичайно ж, озвучені вище особливості хоч і можуть викликати ряд незначних незручностей, однак не є критичними, а їхня наявність – це наслідок бажання виробника зробити більш компактне рішення.

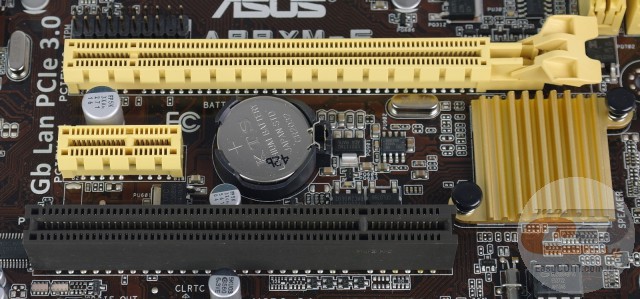

Також відзначаємо дуже близьке розташування роз’єму PCI Express x16 і DIMM-слотів, що у випадку встановлення довгої відеокарти може ускладнити процес монтажу або заміни модулів пам'яті.

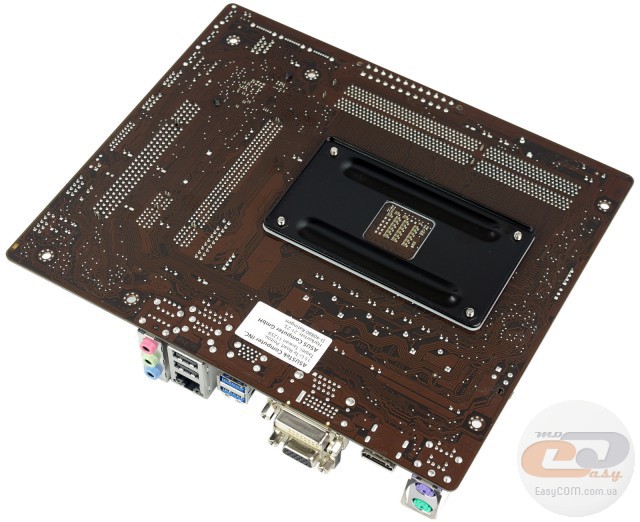

Зворотна сторона новинки примітна хіба що стандартною опорною пластиною процесорного роз’єму, а також пластиковими кліпсами кріплення єдиного радіатора, який відповідає за охолодження чіпсету.

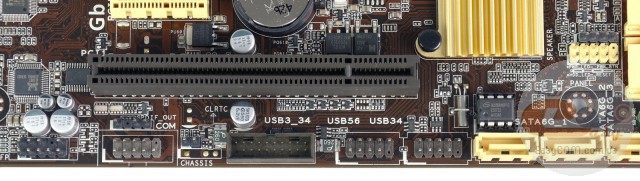

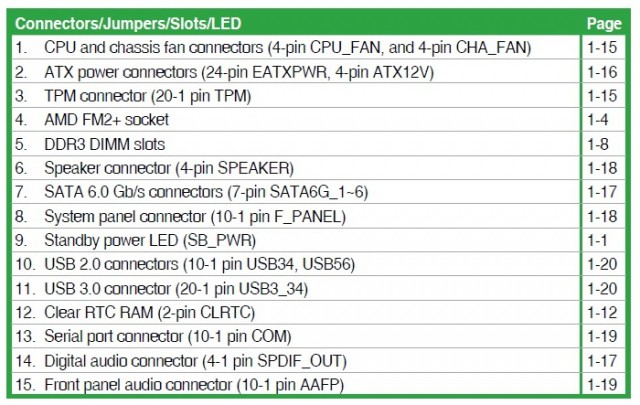

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, роз’єм COM, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0 (чотирьох внутрішніх та двох на інтерфейсній панелі), а також чотирьох USB 3.0 (двох внутрішніх та двох зовнішніх). Усі роз’єми функціонують завдяки набору системної логіки.

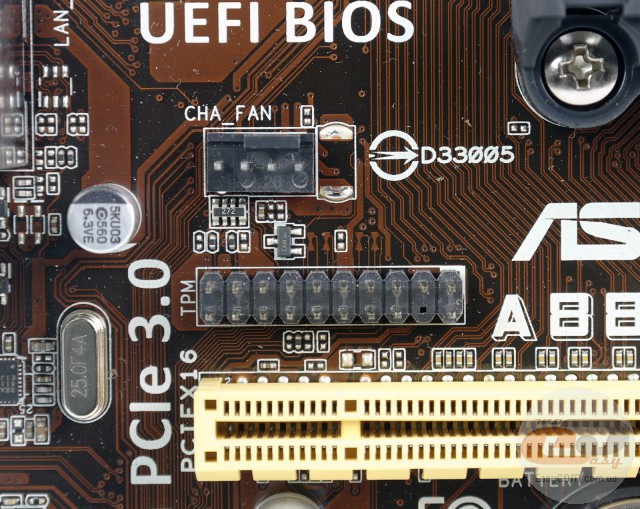

У зв'язку з нестачею вільного місця в нижній частині, роз’єм TPM розташований над слотами PCI Express поряд із єдиним роз’ємом для підключення системного вентилятора.

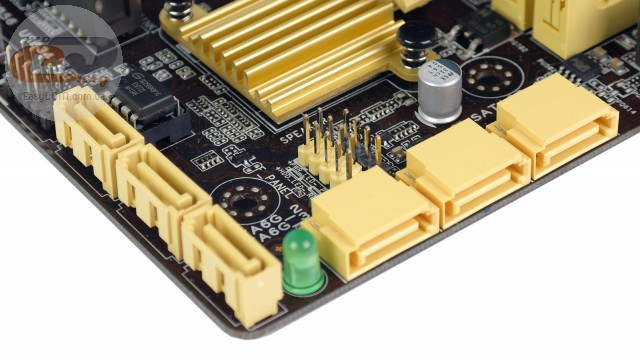

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с. Усі вони функціонують завдяки чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD.

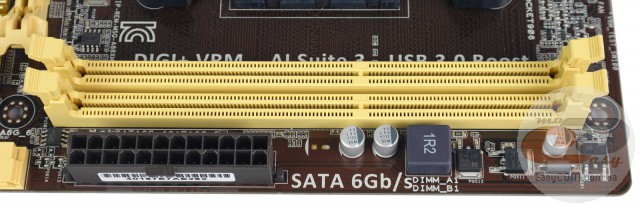

Системна плата ASUS A88XM-E оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Підтримуються планки пам'яті, які функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 32 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 16 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань перед компактною мультимедійною системою.

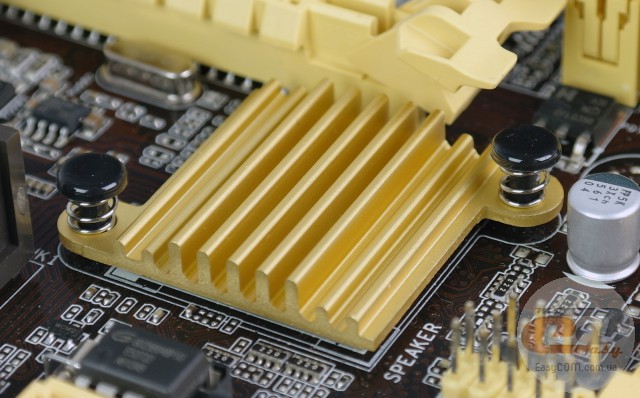

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету AMD A88X.

У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 54,1°C;
• дроселі підсистеми живлення − 56,5°C;
• польові транзистори підсистеми живлення – 58,2°C.

У зв'язку з нестачею вільного простору в області чіпсеті, виробнику довелося встановити радіатор з досить малою площею, що, звичайно ж, позначилося на його ефективності. Однак продемонстровані результати говорять нам про те, що він цілком справляється з охолодженням, оскільки до критичних температур усе ще є запас.

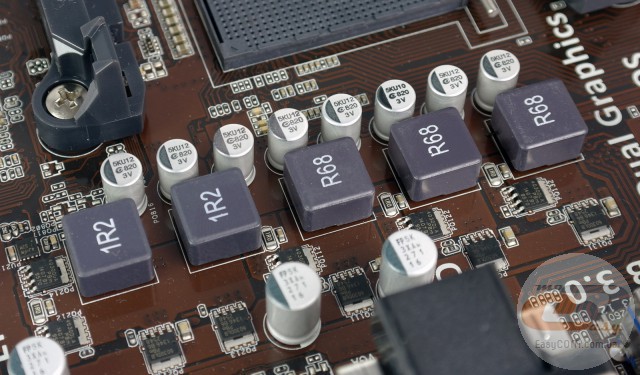

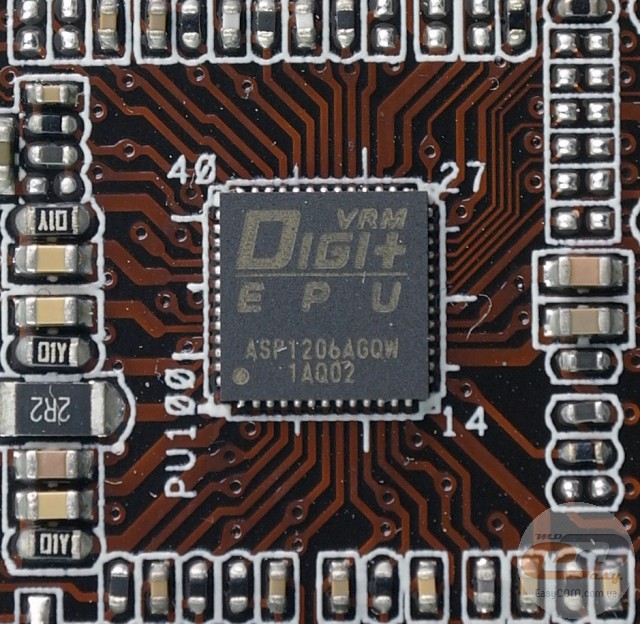

Живлення процесора здійснюється за 3+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1206 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

Для розширення функціональності материнської плати ASUS A88XM-E у розпорядженні в користувача є три слоти:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI.

Як бачимо, присутня можливість встановлення тільки однієї відеокарти, яка може працювати в режимі AMD Dual Graphics з інтегрованим у процесор графічним ядром. Окремо відзначимо, що у випадку підключення відеокарти із двослотовою системою охолодження у вас залишиться у вільному доступі тільки один слот PCI, а виходить, при бажанні додаткового встановлення, наприклад, дискретної звукової плати ви будете обмежені моделями з інтерфейсом PCI. З іншого боку, якщо розглядати винятково сценарій складання компактної мультимедійної системи лише з інтегрованою графікою, то подібної  ситуації не виникне взагалі.

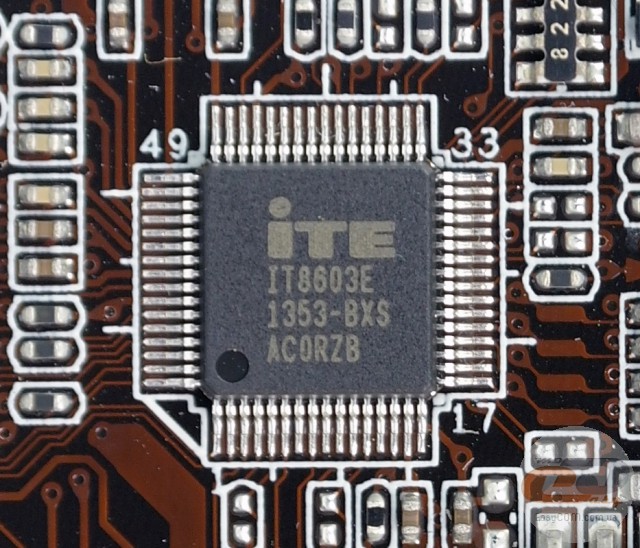

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8603E, яка керує системними вентиляторами, портами COM і PS/2, а також забезпечує моніторинг.

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111GR.

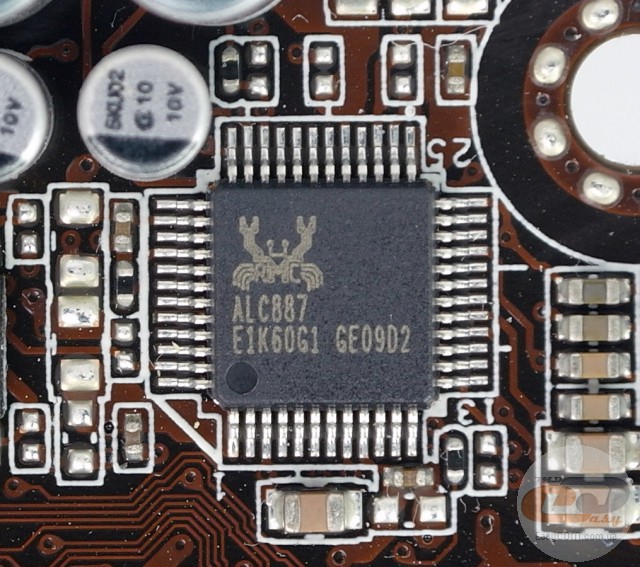

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

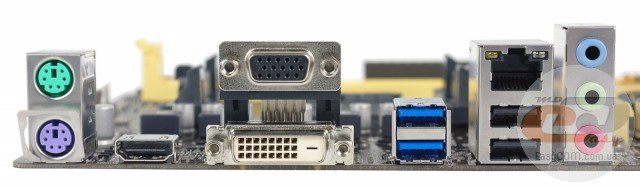

Відповідно до концепції 5X PROTECTION, інтерфейсна панель моделі ASUS A88XM-E виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона включає до свого складу наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для підключення мишки та клавіатури;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 2 x USB 2.0;
• 3 x аудіопорти.

Подібне компонування інтерфейсної панелі можна сміливо назвати цілком гідним для доступних рішень: у наявності є не тільки хороший набір відеовиходів, але й сучасні порти USB 3.0. Додатково відзначимо підтримку підключення периферії з роз’ємом PS/2, а також можливість винести на інтерфейсну панель ПК порт COM за допомогою відповідного роз’єму на друкованій платі. У якості особливостей відзначимо не найзручніше підключення багатоканальної акустики.

Можливості організації охолодження усередині системного корпусу в ASUS A88XM-E не занадто великі. Присутні два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження CPU, у той час як другий призначений для системної вертушки.

UEFI BIOS

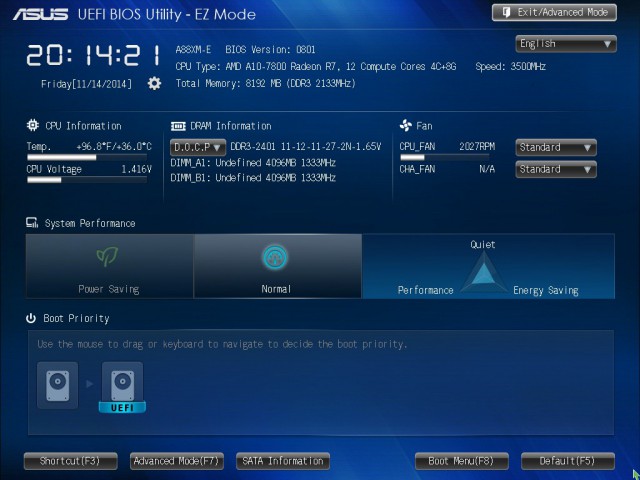

Материнська плата ASUS A88XM-E використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температури та напруги на процесорі. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.

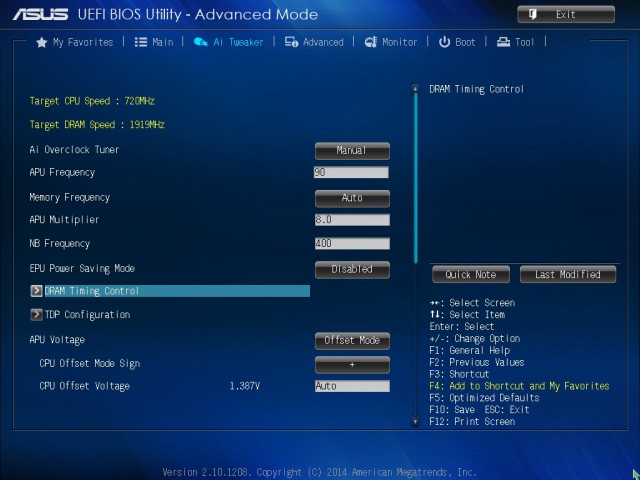

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

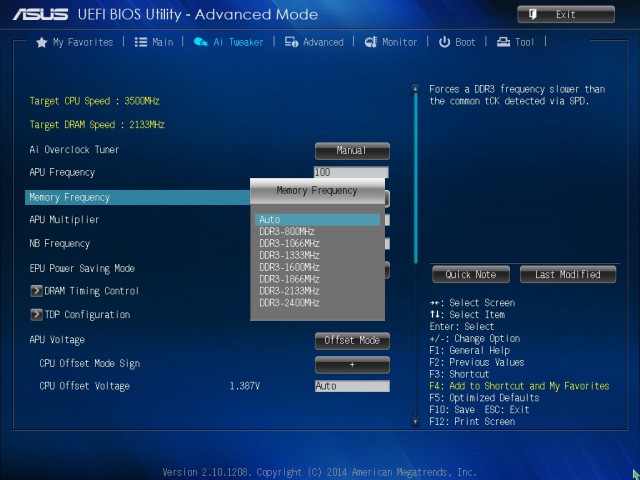

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2400 МГц.

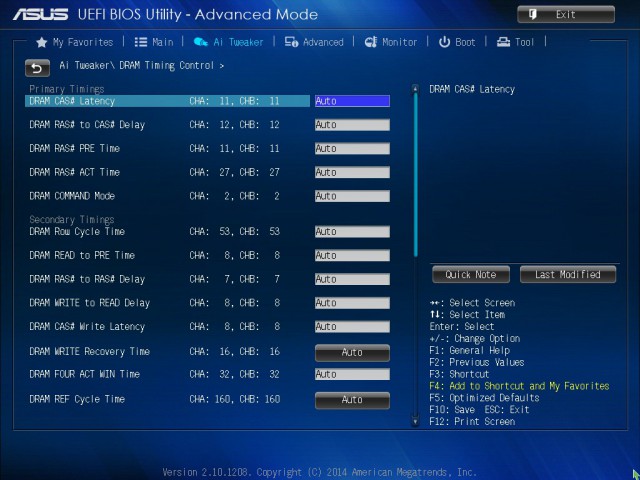

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

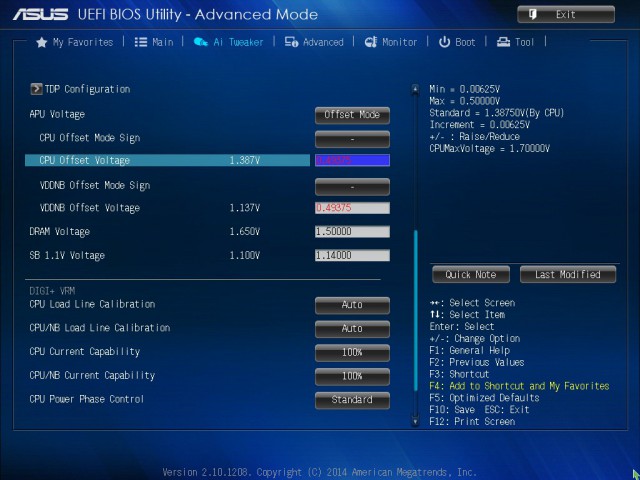

Для збільшення стабільності при розгоні можуть послужити налаштування напруг на ключових компонентах.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

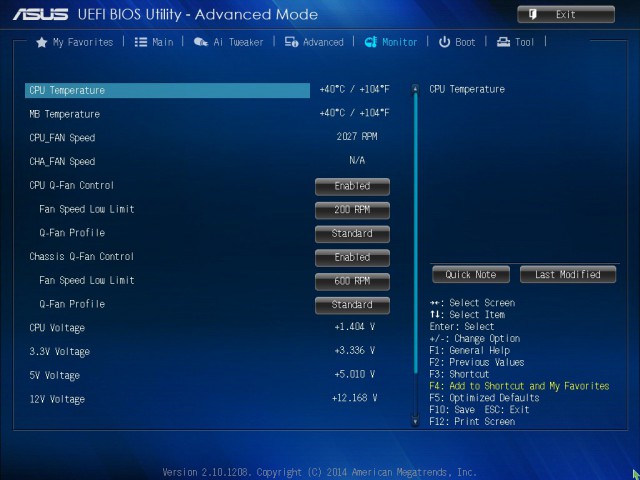

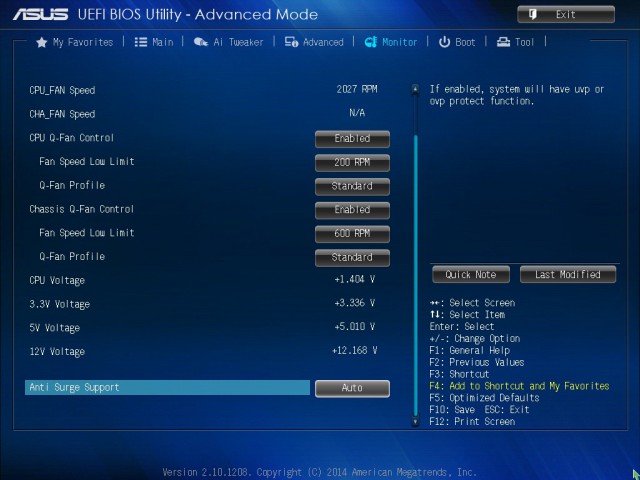

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора й на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.

Можливості розгону

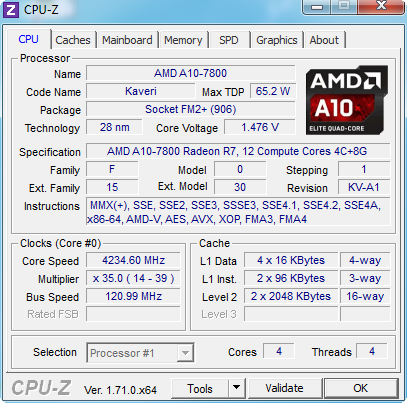

У ручному режимі, шляхом підвищення опорної частоти до 120,99 МГц і напруги до 1,476 В, вдалося досягнути стабільної роботи системи при частоті APU AMD A10-7800 на рівні 4234,60 МГц.

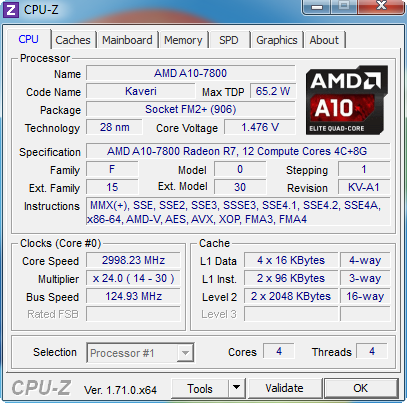

Ручне збільшення частоти системної шини дозволило досягнути рівня 124,93 МГц.

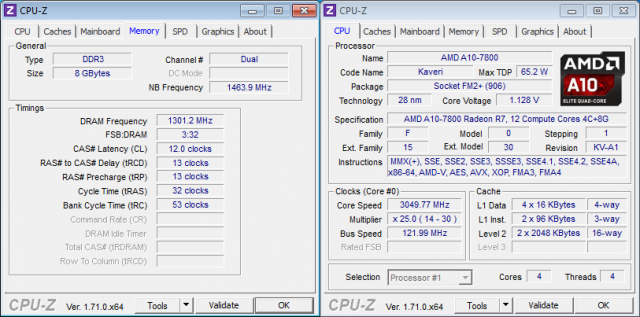

За допомогою ручного підлаштування таймінгів і підняття частоти опорної шини до 121,99 МГц, оперативну пам'ять вдалося запустити на частоті 2600 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS A88XM-E використовувалося наступне обладнання:

Результати тестів

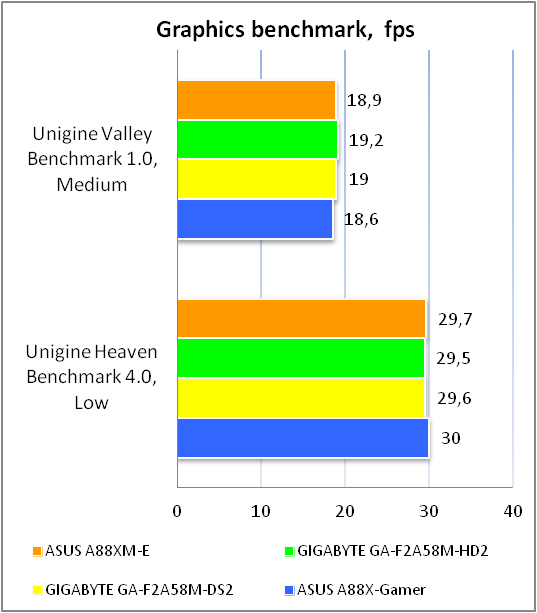

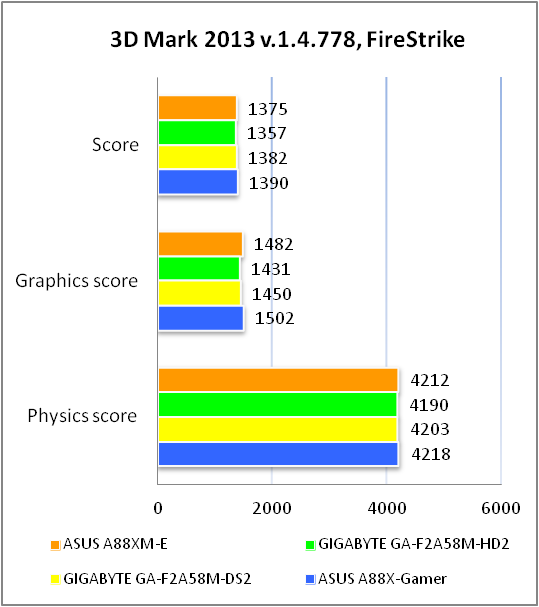

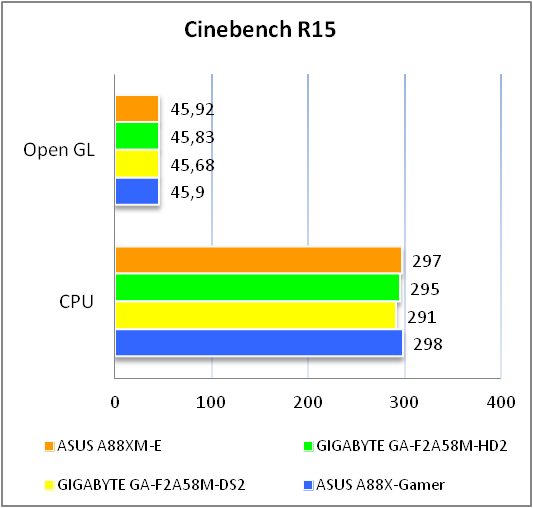

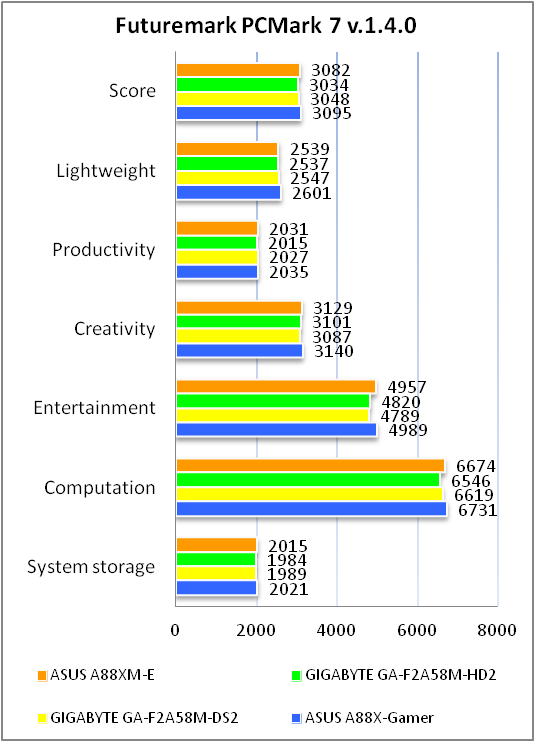

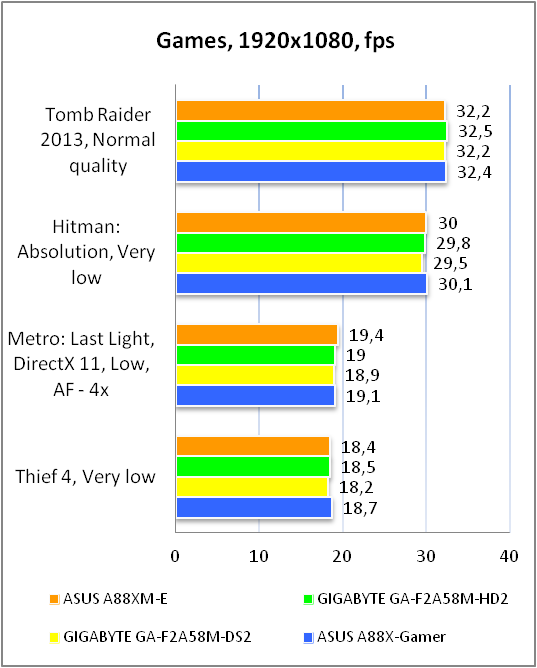

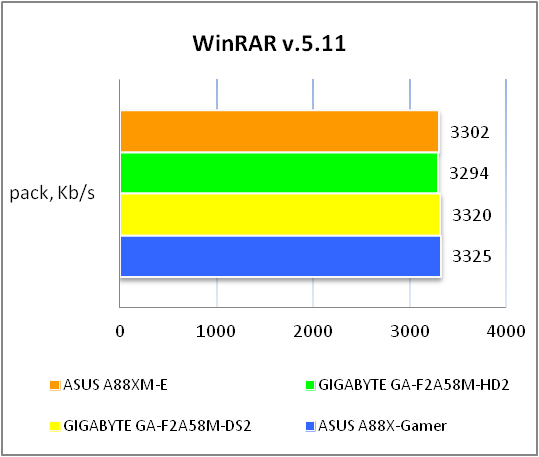

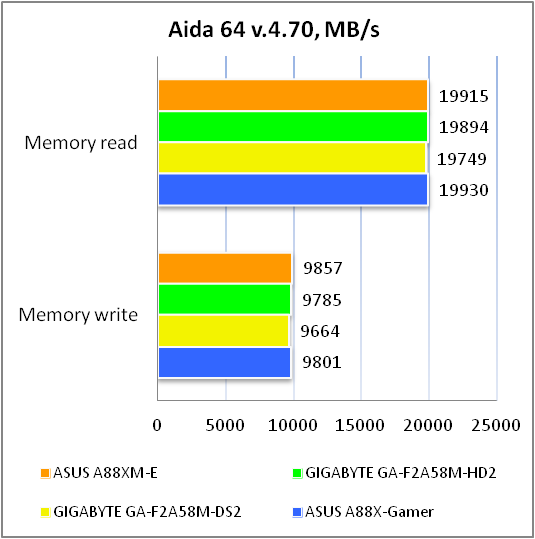

У процесі тестування ASUS A88XM-E показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати, добір ефективних комплектуючих і хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Можливостей встановленої звукової підсистеми на основі аудіокодека Realtek ALC887 буде цілком достатньо для повсякденного використання, завдяки високій якості звучання. Якщо ж ви захочете встановити дискретну звукову плату, то варто пам'ятати, що у випадку наявності відеокарти із двослотовою системою охолодження ви зможете скористатися тільки слотом PCI.

Висновки

Материнська плата ASUS A88XM-E являє собою компактне рішення, яке вигідно відрізняються доступною вартістю, відповідністю фірмовій концепції 5X PROTECTION, достатньою кількістю портів SATA 6 Гбіт/с, підтримкою сучасного інтерфейсу USB 3.0, а також традиційною для компанії ASUS реалізацією ряду корисних фірмових утиліт і технологій.

Також відзначимо приємний бонус у вигляді хороших можливостей у своєму класі по розгону процесорів як із розблокованим, так і з заблокованим множником, що ми й перевірили на прикладі моделі AMD A10-7800.

Звичайно ж, у погоні за низькою вартістю виробнику довелося піти на ряд обмежень. Так, до особливостей новинки можна віднести наявність тільки двох DIMM-слотів для встановлення модулів оперативної пам'яті, незручне підключення багатоканальної акустики й доступність тільки PCI-роз’єму у випадку встановлення двослотової відеокарти.

У підсумку материнська плата ASUS A88XM-E може бути сміливо рекомендована до купівлі як відмінне і недороге рішення для складання компактних мультимедійних ПК початкового рівня з однією відеокартою або зовсім без неї.

Переваги:

• надійна 5-фазна цифрова підсистема живлення DIGI+ VRM;
• поліпшена елементна база та відповідність фірмовій концепції 5X PROTECTION для більш надійної й стабільної роботи материнської плати;
• підтримка достатньої кількості портів SATA 6 Гбіт/с;
• підтримка технологій AMD Eyefinity і AMD Dual Graphics;
• підтримка ряду корисних фірмових технологій і утиліт;
• хороший розгінний потенціал;
• доступна вартість.

Особливості:

• два DIMM-слоти для встановлення модулів оперативної пам'яті;
• при встановленій відеокарті із двохслотовою системою охолодження для розширення функціональності буде доступний тільки слот PCI;
• незручне підключення багатоканальної акустики.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
