Огляд і тестування материнської плати ASRock Z77 Extreme9

28-12-2012

Материнська плата ASRock Z77 Extreme9 є представницею верхнього цінового сегменту продуктів компанії і, в першу чергу, виділяється на фоні більшості рішень на основі аналогічного чіпсету можливістю по організації конфігурації з двох і більше графічних прискорювачів по схемам х16/х16, х16/х8/х8 і х8/х8/х8/х8. Як ми знаємо, подібна функціональність на материнських платах, з чіпсетом Intel Z77 Express, реалізується винятково за допомогою мікросхем-комутаторів, які подвоюють стандартні 16 ліній PCI-Express. Однак це далеко не єдина перевага ASRock Z77 Extreme9, адже даний продукт має і інші цікаві особливості, про які ми і поговоримо в нашому огляді.

За традицією приведемо невелике порівняння новинки з вже існуючими «топовими» материнськими платами від ASRock на основі чіпсету Intel Z77 Express.



ASRock Z77 Extreme11

ASRock Z77 Extreme9

ASRock Z77 OC Formula



USB 3.0

зовнішні/

внутрішні

8/4

8/4

6/2

USB 2.0

зовнішні/

внутрішні

2/6

2/6

4/6

Оперативна пам'ять

4 x DIMM

 до 32 ГБ

4 x DIMM

 до 32 ГБ

4 x DIMM

 до 32 ГБ

PCI-E x16

4

(x8+x8)

(х8+х8+х8+х4)

5

(х16+х16) (х8+х8+х8+х8)

2

(x8+x8)

PCI-E x4

Немає

1

1

PCI-E x1

3

1

2

PCI

Немає

Немає

Немає

Відео виходи

HDMI

HDMI

HDMI

Аудіо виходи

5
 Optical

S/PDIF-out

5
 Optical

S/PDIF-out

5
 Optical

S/PDIF-out

SATA 3Gb/s

4

4

4

SATA 6Gb/s

10

6

6

eSATA

1

1

Немає

mSATA

Немає

Немає

Немає

THUNDERBOLT

Немає

Немає

Немає

Wi-Fi/Bluetooth

Так/Так

Так/Так

Немає

Фази живлення

12

12

16

Формат

EATX

(305 x 264)

ATX

(305 x 244)

CEB

(305 x 264)

Вартість

Немає в продажі

330

350

Як бачимо, модельний ряд «топових» материнських плат від компанії ASRock сформований цілком логічно. Є як рішення для оверклокерів (ASRock Z77 OC Formula), так і для геймерів (ASRock Z77 Extreme9). Єдиним виключенням є найдорожче рішення - материнська плата ASRock Z77 Extreme11, яка, на перший погляд, виділяється в кращу сторону винятково більшою кількістю портів SATA з підтримкою накопичувачів з інтерфейсом SAS. Однак зробити висновок про доцільність покупки ASRock Z77 Extreme11 ми зможемо тільки після її тестування. А поки що пропонуємо перейти безпосередньо до огляду ASRock Z77 Extreme9.

ASRock Z77 Extreme9

Специфікації материнської плати ASRock Z77 Extreme9:

Виробник

ASRock

Модель

Z77 Extreme9 (rev 1.0)

Чіпсет

Intel Z77 Express

Процесорний роз’єм

Socket LGA1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого і третього покоління

Використовувана пам'ять

3000+(OC)/ 2400(OC)/ 2133(OC)/ 1866(OC)/1600/ 1333/ 1066 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Слоти розширення

5 x PCI Express 3.0 x16

1 x PCI Express 2.0 x16 (x4)

Х16

Х16/х16

Х16/х8/х8

Х8/х8/х8/х8

1 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z77 Express підтримує:

4 x SATA 3 Гбіт/с порту з підтримкою до 4 пристроїв SATA 3 Гбіт/с

2 x SATA 6 Гбіт/с порту з підтримкою до 2 пристроїв SATA 6 Гбіт/с

Підтримка RAID 0, 1, 5, 10

Підтримка технології Intel Rapid Storage

Два контролери ASMedia ASM 1061 підтримують:

4 x SATA 6 Гбіт/с порту з підтримкою до 4 пристроїв SATA 6 Гбіт/с

LAN

2 x гігабитних мережних контролера Broadcom BCM57781 (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC898

2/4/5.1/7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

4-контактний роз’єм додаткового живлення слотів PCI-Express

Вентилятори

2 x роз’єми вентилятора CPU (1x 4-пин і 1х 3-пин)

4 x роз’єми підключення системних вентиляторів (1x 4-пін і 3х 3-пін)

Охолодження

Алюмінієві радіатори на MOSFET з активним охолодженням

Алюмінієвий радіатор чіпсету

Алюмінієвий радіатор на мікросхемі PLX PEX 8747

Зовнішні порти I/O

1 x HDMI

2 x LAN (RJ45)

8 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

5 x Аудіо портів

1 x PS/2 (миша, клавіатура)

1 x кнопка Clear CMOS

1 x eSATA

1 x IEEE 1394

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x портів SATA 6 Гбіт/с

4 x порту SATA 3 Гбіт/с

1 х порт COM

1 х порт IEEE 1394

1 x коннектор виводу звуку на передню панель

1 x блок коннекторів передньої панелі

1 x джампер для скидання CMOS

1 x кнопка Power

1 x кнопка Reset

1 x IR
 1 x CIR

1 x S/PDIF out

1 х Dr. Debug з світлодіодом

BIOS

64Мб AMI UEFI BIOS
Підтримка "Plug і Play"
 Сумісність з ACPI 1.1
 Підтримка SMBIOS 2.3.1
 CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Комплектація

посібник користувача;

брошура з описом гарантії;

диск з драйверами і утилітами;

6 x кабелів SATA;

2 х перехідники роз’ємів живлення MOLEX - SATA;

4 х мости SLI;

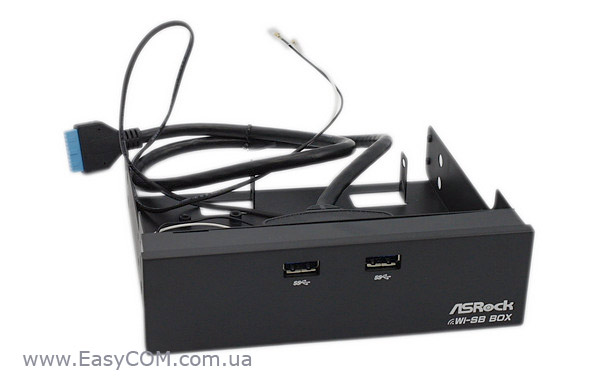

1 x виносна панель з двома портами USB 3.0, антенами Wi-fi і Bluetooth і слотом для встановлення SSD-накопичувача;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 х 244

Сайт виробника

http://www.asrock.com/index.ru.asp

Нові версії BIOS і драйверів можна завантажити з сторінки завантаження.

Все цены на ASRock Z77 Extreme9

Упаковка і комплектація

ASRock Z77 Extreme9

Материнська плата ASRock Z77 Extreme9 поставляється в досить великій коробці з ручкою для зручного перенесення верхньою кришкою, під якою розташовано оглядове вікно. Загальне оформлення упаковки стандартне для більшості продуктів компанії, так на лицьовій стороні, крім назви плати, присутні позначки про підтримку технологій NVIDIA SLI і AMD CrossFireX а також логотип концепції «555».

ASRock Z77 Extreme9

На звороті кришки, що відкидається, перелічені основні переваги плати:

  • 4-WAY SLI & CrossFireX – завдяки чіпу PLX PEX 8747 на материнській платі ASRock Z77 Extreme9 реалізована підтримка розподілу ліній PCI Express по схемам х16+х16 або х8+х8+х8+х8, що дозволить при встановленні декількох графічних прискорювачів повною мірою розкрити їх потенціал.
  • Посилена підсистема живлення – підсистема живлення ASRock Z77 Extreme9 виконана за схемою 8+4 фази.
  • Digi Power – підсистема живлення ASRock Z77 Extreme9 має цифрове виконання і заснована на контролері Intersil ISL 6367, що дозволяє краще стабілізувати напругу подавану на процесор.
  • Premium Gold Caps – на материнській платі використані винятково твердотільні японські конденсатори з позолоченим покриттям.
  • 4 х DDR3 3000+(OC) – материнська плата обладнана чотирма DIMM-слотами з підтримкою роботи модулів оперативної пам'яті на частоті понад 3000 МГц.
  • 12 USB 3.0 + 6 SATA3  – материнська плата ASRock Z77 Extreme9 оснащена 12 портами стандарту USB 3.0 і шістьма портами SATA 6 Гбіт/с.
  • 2T2R Dual-Band Wifi + Bluetooth v4.0 Support – ASRock Z77 Extreme9 підтримує бездротові інтерфейси Wi-Fi і Bluetooth. Для реалізації підтримки використовується модуль установлений в mini-PCI Express слот.
  • Wi-SB BOX – у комплекті з материнською платою поставляється модуль для встановлення на фронтальну панель оснащений антенами Wi-Fi і Bluetooth, двома портами USB 3.0 і кріпленням для встановлення SSD-накопичувача.
  • LED Heatsink Design – алюмінієвий радіатор, призначений для охолодження силових елементів плати, оснащений LED-індикатором.

ASRock Z77 Extreme9

На звороті коробки присутнє зображення самої материнської плати, а також триває опис ключових особливостей ASRock Z77 Extreme9:

  • Lucid Virtu Universal MVP – оптимізує процес рендерінгу і відображення, забезпечуючи збільшення продуктивності та покращання якості зображення.
  • Концепція XFast «555»: XFast RAM – створює віртуальний диск в оперативній пам'яті і дає серйозне збільшення швидкості роботи СО, обіцяне прискорення роботи в п'ять разів; XFast LAN – технологія допоможе знизити відгук у грі та підвищити пріоритет онлайн ігор; XFast USB – прискорення роботи портів USB у п'ять разів.
  • ASRock Dehumidifier – функція, яка дозволяє запобігти пошкодженню материнської плати через конденсат, при її активації ПК буде періодично робити зниження рівня вологості всередині корпуса.
  • ASRock OMG – менеджер онлайн-захисту, дозволяє заборонити доступ в Інтернет, або обмежити його певним користувачем по заздалегідь встановленім розкладу.
  • Broadcom Dual LAN – матринська плата оснащена двома мережними контролерами від Broadcom.
  • Nex-Gen PCIe 3.0 – слот розширення PCI Express x16 може працювати по специфікації 3.0 за умови, що встановлений процесор від Intel третього покоління.
  • Interactive UEFI – сучасна графічна оболонка BIOS.

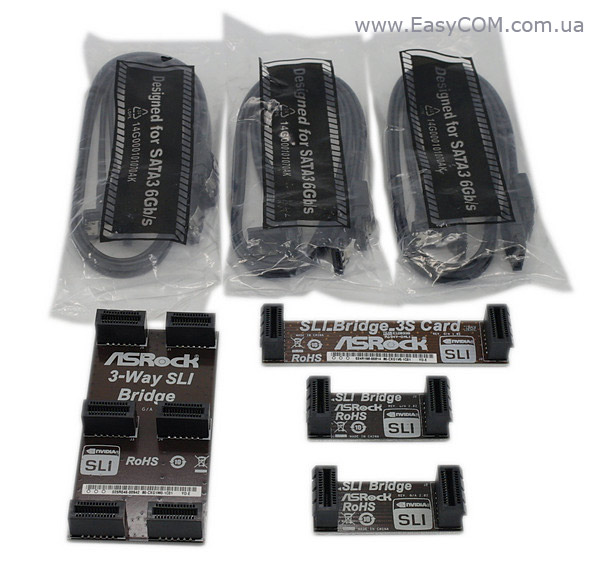

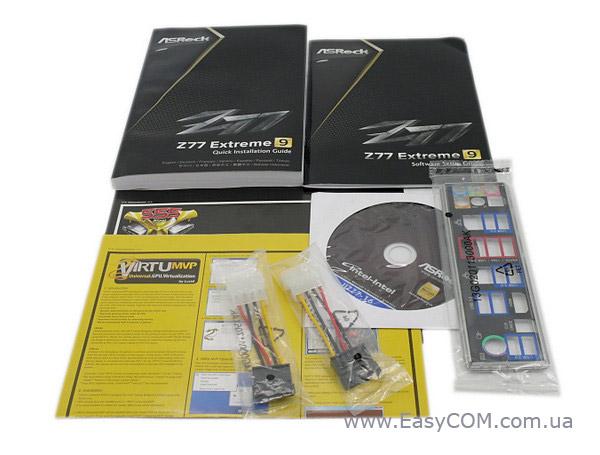

Комплект поставки дуже гарний і відповідає вартості плати. У комплекті з ASRock Z77 Extreme9 поставляється:

Документація;

  • Диск з драйверами та утилітами;
  • Шість SATA- шлейфів, три з них з Г-подібним коннектором;
  • Два перехідники для живлення пристроїв SATA;
  • Чотири мости SLI;
  • Виносна панель з портами USB 3.0, антенами бездротових інтерфейсів і роз’ємом для встановлення SSD-накопичувача;
  • Заглушка інтерфейсної панелі;

Дизайн і особливості плати

ASRock Z77 Extreme9

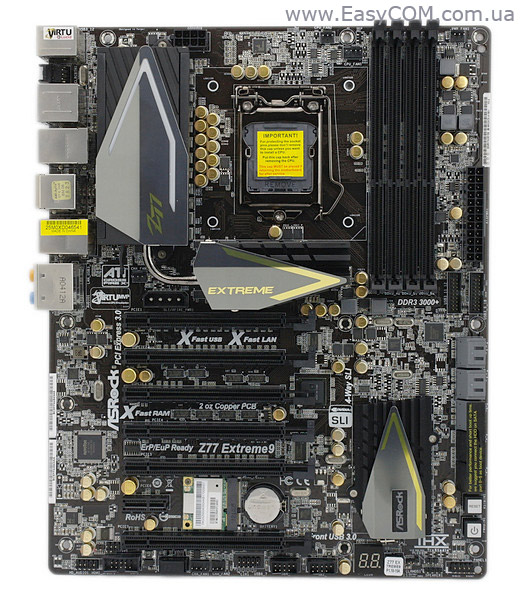

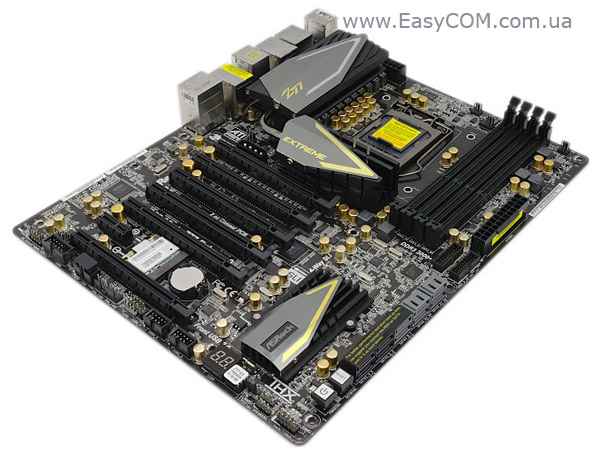

Материнська плата ASRock Z77 Extreme9 виконана на текстоліті темно коричневого кольору у форматі ATX. Незважаючи на дуже велику кількість різних портів, слотів розширення і роз’ємів, а також додаткових контролерів, ніяких недоліків у компонуванні нам знайти не вдалося, все перелічене вище знаходиться на оптимальних місцях і не доставляє незручностей при роботі з платою.



ASRock Z77 Extreme9

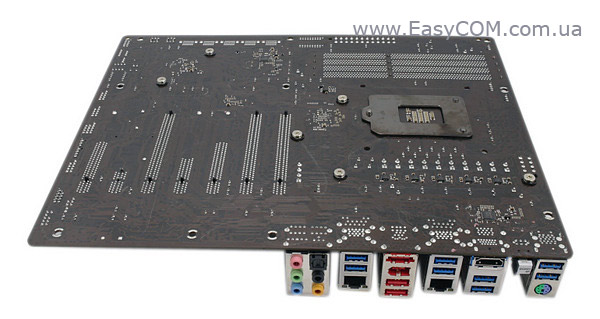

Зворотна сторона привертає увагу підсилювальною пластиною роз’ємів Socket LGA1155 виробництва Foxconn. Також можна звернути увагу на той факт, що на лицьовій стороні текстоліту помістилися не всі елементи, і частину з них виробник розташував на зворотній її стороні.

ASRock Z77 Extreme9

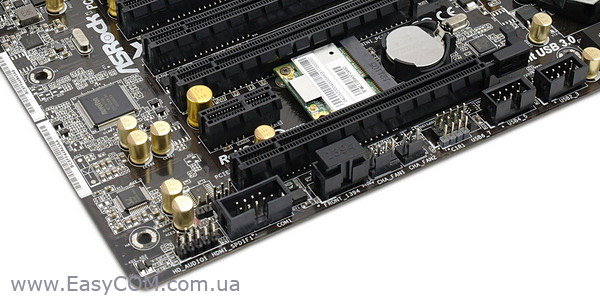

У лівому нижньому куті плати розташовані наступні роз’єми: колодка підключення аудіо роз’ємів передньої панелі, роз’єм S/PDIF out, колодка підключення опціонального ІЧ-приймача/передавача  (IR), що застарів, але все ще використовуваний порт COM, роз’єм для  підключення виносного порту IEEE 1394, а також два роз’єми для підключення системних вентиляторів.

Також поруч розташовані три колодки підключення портів USB 2.0. Окремо відзначимо, що одна з колодок (USB6_7 на схемі) сполучена з роз’ємом з назвою CIR, при підключенні порту USB 2.0 до даної колодки, порт буде здатний працювати з виносним ІЧ-приймачем з інтерфейсом USB.  Всього на платі реалізовано вісім портів USB 2.0, шість внутрішніх і два на інтерфейсній панелі. Робота всіх восьми портів реалізована силами чіпсету Intel Z77 Express.

ASRock Z77 Extreme9

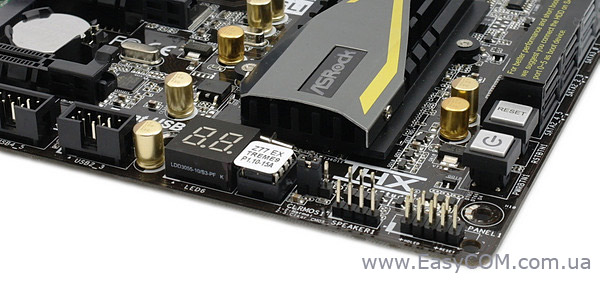

Ближче до правого кута плати розташований індикатор Dr. Debug, мікросхема з прошиванням BIOS, джампер для скидання CMOS, а також колодка підключення системного динаміка «пищалки». Поруч знаходяться кнопки включення і перезавантаження системи, а також колодка підключення фронтальної панелі.

ASRock Z77 Extreme9

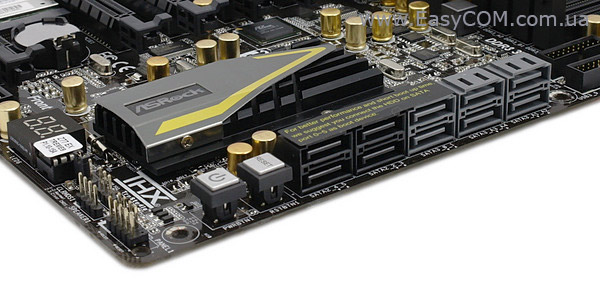

У правому куті плати, паралельно текстоліту розмістилися десять портів SATA. Робота чотирьох портів SATA 3 Гбіт/с чорного кольору і двох портів SATA 6 Гбіт/с сірого кольору забезпечена силами чіпсету Intel Z77 Express. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Робота інших чотирьох портів SATA 6 Гбіт/с жовтого кольору забезпечена силами двох контролерів ASMedia ASM 1061.

Також варто відзначити, що робота порту eSATA розташованого на інтерфейсній панелі також реалізована силами одного з двох контролерів ASMedia ASM 1061, а оскільки він здатний забезпечити одночасну роботу тільки двох пристроїв, то одночасна робота порту eSATA і одного з портів SATA (SATA3_A4 на схемі) неможлива.

Згідно вищевикладеному, порти SATA розташовані паралельно платі, відповідно навіть найбільш довгі плати розширення не зможуть завадити підключенню накопичувачів.

ASRock Z77 Extreme9

По правій стороні плати ближче до DIMM-слотів виробник розмістив дві колодки підключення виносних панелей з портами USB 3.0. Всього на платі реалізовано дванадцять портів USB 3.0, чотири внутрішні і вісім на інтерфейсній панелі. Чотири внутрішні і чотири з восьми зовнішніх портів реалізовані силами двох контролерів Etrontech EJ188H, тоді як інші чотири порти функціонують за рахунок чіпсету Intel Z77 Express.

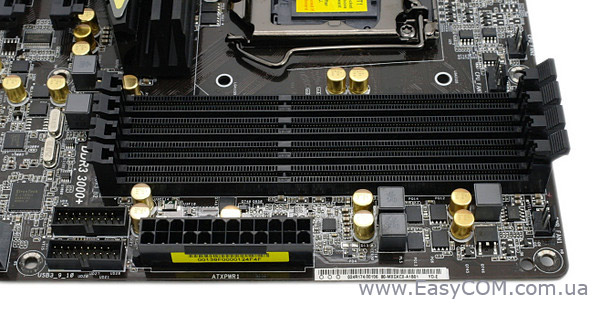

Системна плата ASRock Z77 Extreme9 оснащена чотирма DIMM-Слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками тільки з верхньої сторони. Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах від 1066 до 1866 МГц у номінальному режимі і до 3000 МГц у розгоні. Максимальний об'єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості повсякденних завдань.

ASRock Z77 Extreme9

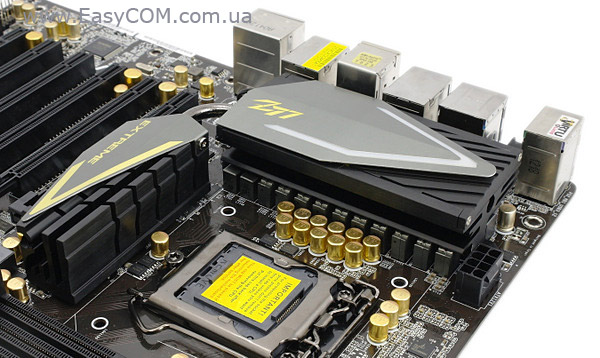

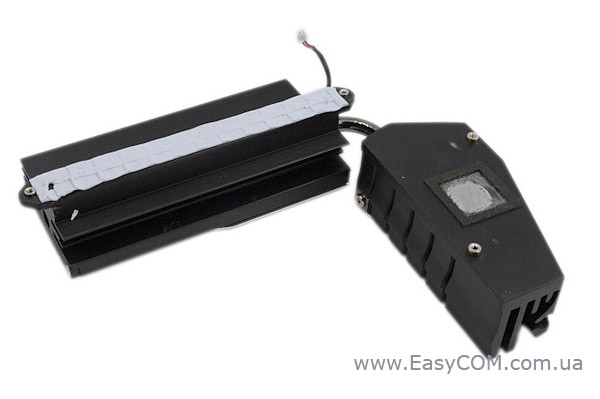

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z77 Express, інший охолоджує силові елементи плати, тоді як третій відповідає за охолодження мікросхеми-комутатора PLX PEX8747. Для кращого теплообміну два останні радіатори з'єднані між собою мідною трубкою.

У процесі тестування плати температура радіатора на чіпсеті не перевищувала 48°C, тоді як радіатор на PLX PEX8747 не прогрівся вище 38°C, що є гарним результатом і підтверджує ефективність застосованої системи охолодження.

ASRock Z77 Extreme9

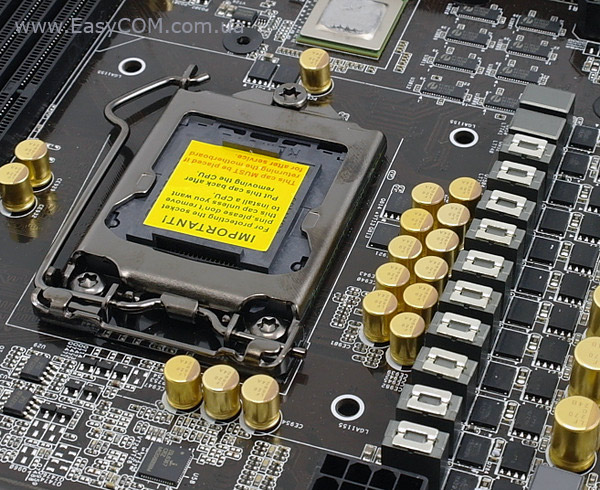

Розташування Socket LGA1155 і опорної пластини стандартне. Живлення процесора здійснюється по 8+4-фазній схемі для обчислювальних ядер і додаткових вузлів.

Intersil ISL 6367

Сам перетворювач заснований на ШІМ-контролері Intersil ISL 6367. Всі компоненти, з яких складається вузол живлення процесора, відрізняються високим ступенем надійності – конденсатори використовуються твердотільні, а дроселі з феритовою серцевиною.

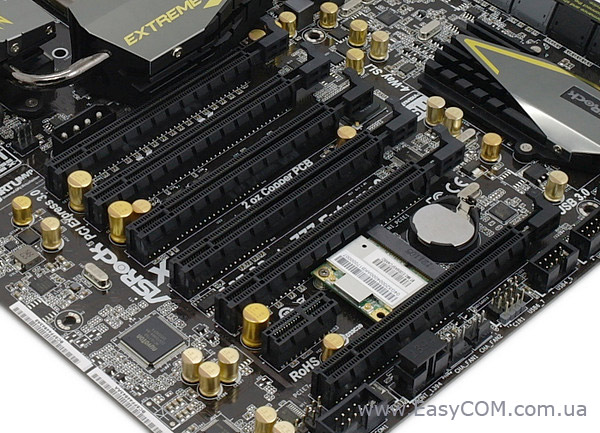

Можливості розширення функціональності материнської плати ASRock Z77 Extreme9 дуже широкі.

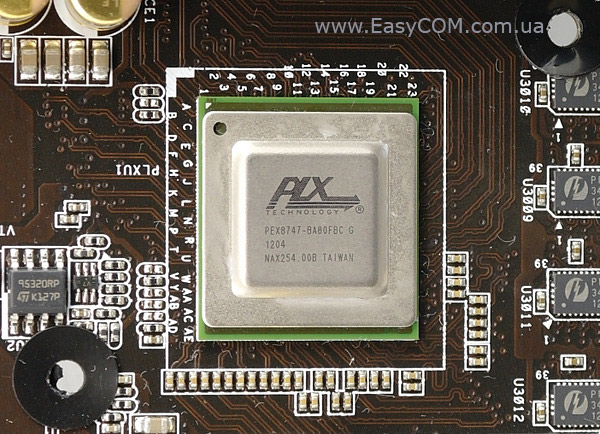

PLX PEX 8747

Завдяки комутатору PLX PEX 8747 на ASRock Z77 Extreme9 замість стандартних 16 ліній для роботи графічних прискорювачів доступно 32 лінії. У наявності шість слотів для встановлення графічних адаптерів - PCI-Express. Перший, другий, третій, п'ятий і шостий відповідають специфікації 3.0 і ділять між собою 32 лінії, тоді як четвертий відповідає специфікації 2.0 і завжди використовує лише 4 лінії. Окремо варто відзначити, що робота слотів PCI-Express x16 по специфікації 3.0 можлива тільки при наявності процесора сімейства Intel Ivy Bridge.

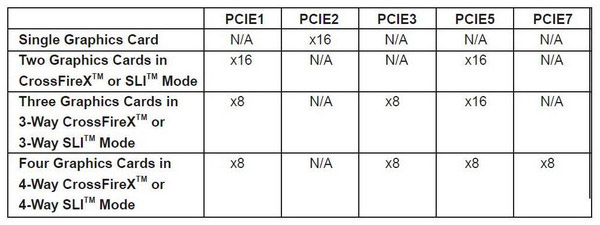

Виробником заявлена підтримка технологій AMD CrossFireX і NVIDIA SLI. При використанні декількох графічних адаптерів лінії між слотами розподіляються за наступною схемою:

Варто відзначити, що у випадку якщо у вас один графічний прискорювач, і ви його встановили, згідно з схемою, у другий слот PCI-Express х16, всі інші аналогічні слоти відключаються.

Також розширення функціональності материнської плати можливе за рахунок одного слота PCI-Express х1

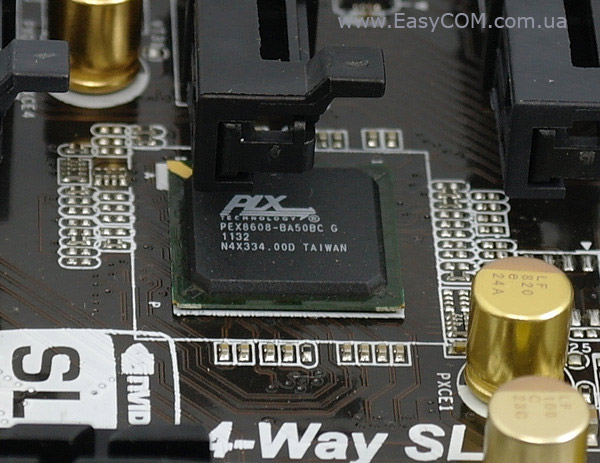

PLX PEX 8605

Слот розширення PCI Express x16 2.0 (x4) функціонує завдяки застосуванню комутатора PLX PEX 8605, який вирішує проблему дефіциту ліній PCI Express і збільшує їх кількість ще на 4.

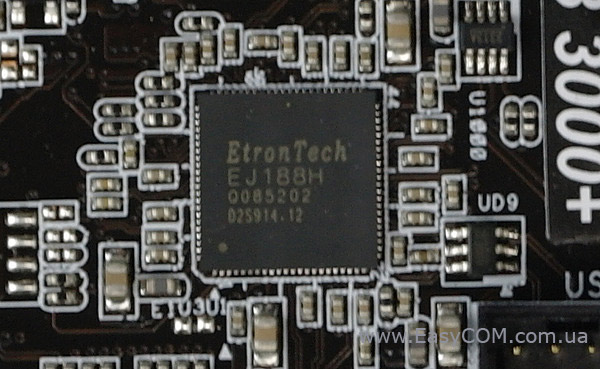

EtronTech EJ188H

Робота чотирьох портів USB 3.0 на інтерфейсній панелі і чотирьох внутрішніх реалізована силами двох контролерів Etrontech EJ188H.

ASMedia ASM 1061

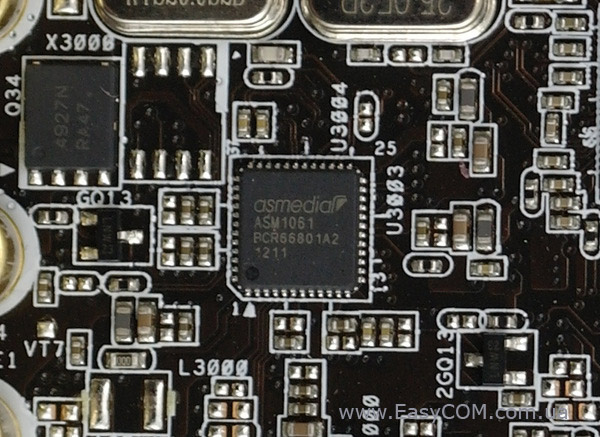

Робота чотирьох додаткових портів SATA 6 Гбіт/с реалізовано за допомогою двох контролерів ASMedia ASM 1061.

VIA VT6315N

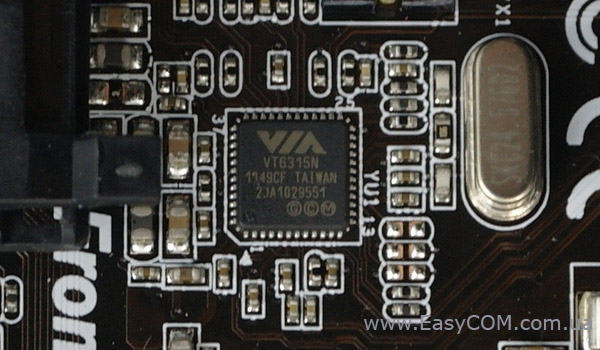

Робота двох портів IEEE 1394 реалізована силами мікросхеми VIA VT6315N.

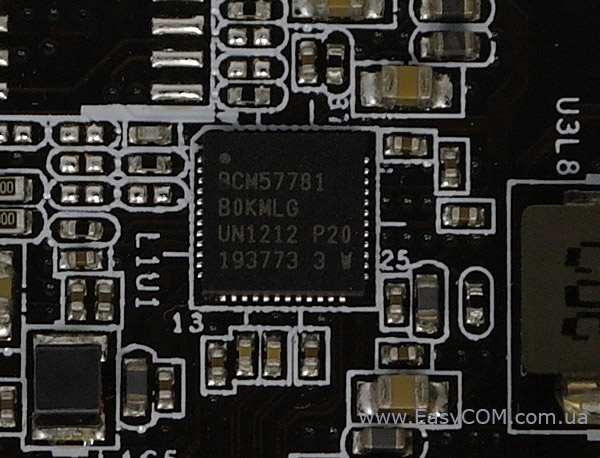

Broadcom BCM57781

Для підтримки мережних з'єднань слугують два гігабітних LAN-контролера Broadcom BCM57781.

Realtek ALC898

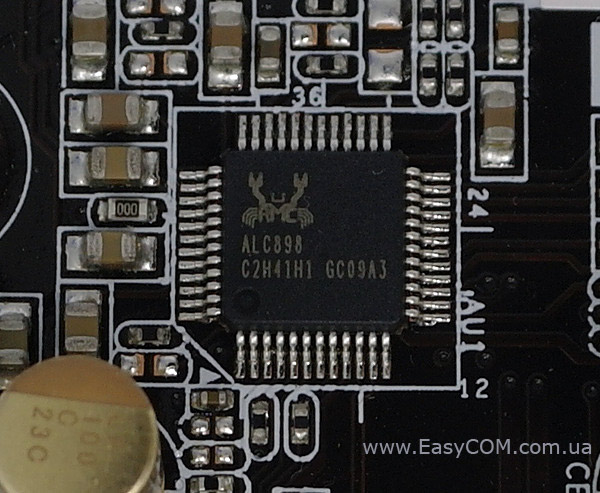

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC898, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

Nuvoton NCT6776D

Можливості Multi I/O забезпечені мікросхемою Nuvoton NCT6776D, яка керує портами PS/2 і COM, роботою системних вентиляторів і забезпечує моніторинг.

ASRock Z77 Extreme9

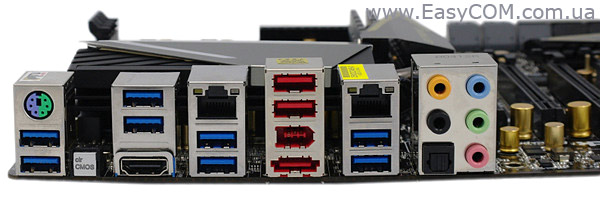

На інтерфейсну панель материнської плати ASRock Z77 Extreme9 виведені наступні порти:

  • 1 х HDMI;
  • 2 x LAN (RJ45);
  • 2 x USB 2.0;
  • 8 x USB 3.0;
  • 1 x eSATA;
  • 1 x IEEE 1394;
  • 1 x Optical S/PDIF out;
  • 5 x Аудіо портів;
  • 1 х кнопка Clear CMOS;
  • 1 x PS/2 (миша, клавіатура).

Можна відзначити дуже гарне компонування інтерфейсної панелі. Особливо хочеться відзначити наявність всіх необхідних портів для комфортної роботи і більш ніж достатню кількість портів USB 3.0. З одного боку, недоліком інтерфейсної панелі можна наявність наявність всього одного відео виходу, але з іншого боку, покупка настільки функціональної материнської плати з багатими можливостями по роботі з декількома графічними прискорювачами для використання її винятково з вбудованим графічним ядром процесора - нераціональна.

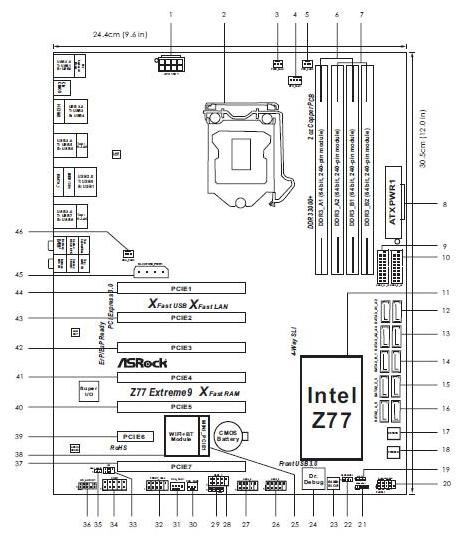

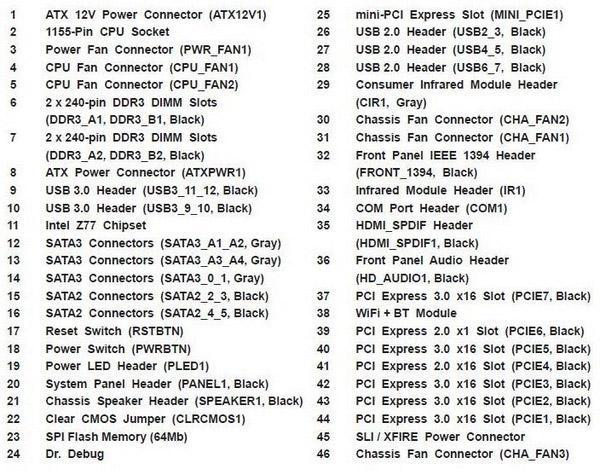

ASRock Z77 Extreme9 schematics

Материнська плата ASRock Z77 Extreme9 оснащена шістьма роз’ємами для підключення вентиляторів, два з них слугує для живлення вентиляторів системи охолодження процесора (4-пін і 3-пін), тоді як чотири інших призначені для підключення системних вентиляторів (1 х 4-пін і 3 х 3-пін).

UEFI BIOS

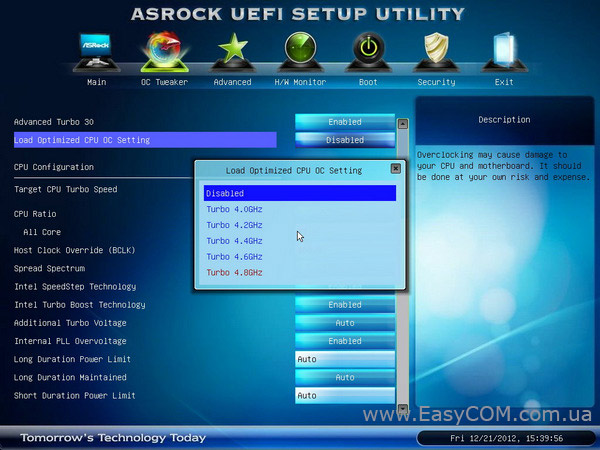

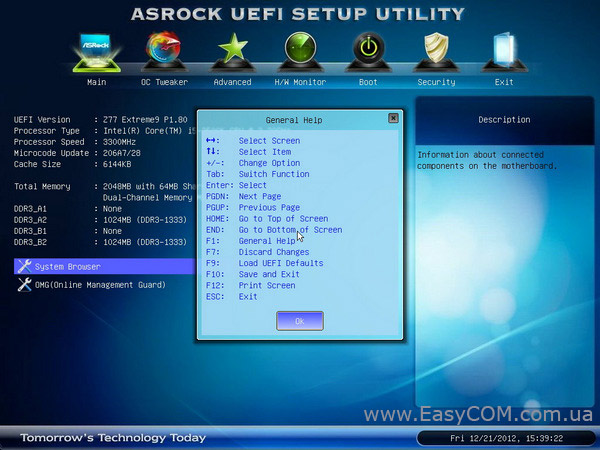

Материнська плата ASRock Z77 Extreme9 використовує сучасне попереднє завантаження, заснований на графічному інтерфейсі UEFI. На головний екран попереднього завантаження виводиться інформація про встановлену модель процесора, а також про загальний об'єм і поточну частоту оперативної пам'яті. Перехід по розділам UEFI здійснюється за допомогою клацання мишею по ярликах у верхній частині екрана.

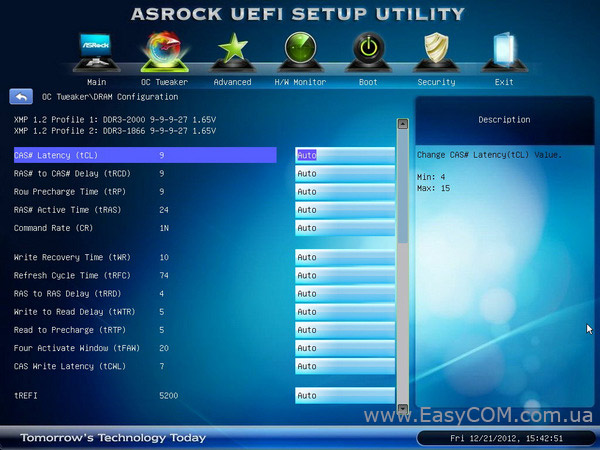

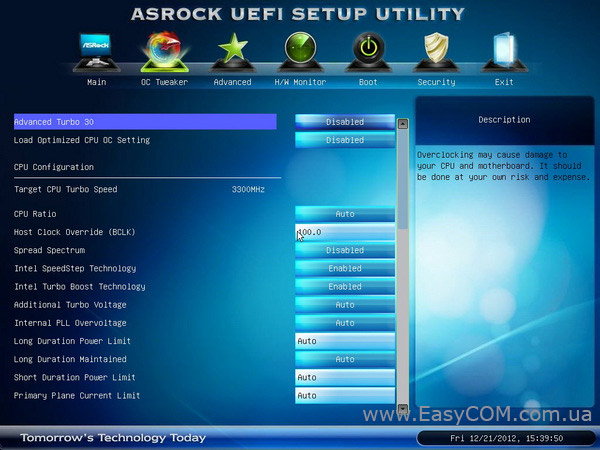

Основна частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра, оперативної пам'яті, згруповані в спеціалізованому розділі OC Tweaker, де, у свою чергу, вони зручно рознесені по підрозділам залежно від типу.

При попаданні в розділ OC Tweaker одразу звертає на себе увагу підрозділ Load Optimized CPU OC Setting у якому можливий вибір одного з чотирнадцяти попередньо записаних профілів роботи системи. Просте переключення між ними дозволить вибирати різні ступені розгону, або стандартний режим роботи.

Також можлива зміна процесорного множника вручну.

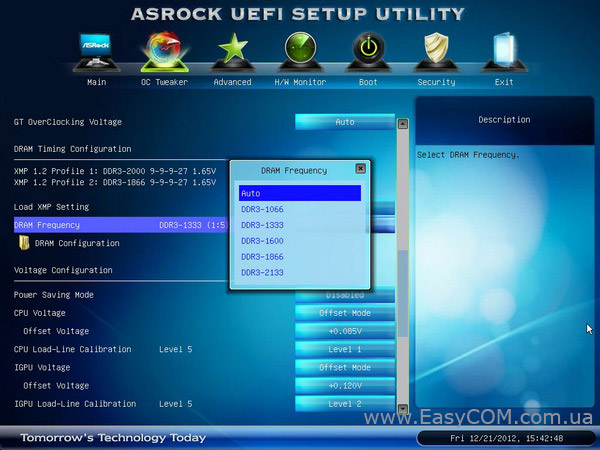

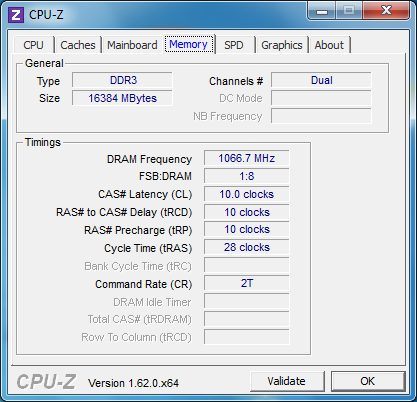

Множник частоти пам'яті дозволяє встановлювати частоту від 1066 МГц до 2133 МГц. При наявності встановленого процесора від Intel третього покоління у користувача з'явитися можливість збільшити частоту пам'яті до більш високих значень.

Також, при необхідності можна одержати доступ до регулювань затримок пам'яті.

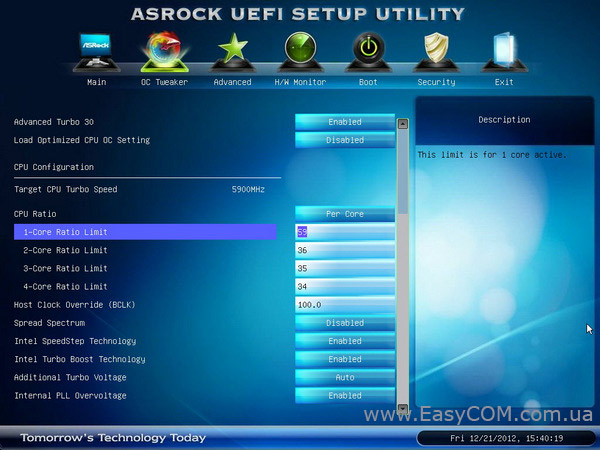

Налаштування, необхідні для розгону і налаштування системи, зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Профілі автоматичного розгону

Load Optimized CPU OC Setting

4,0 – 4,8

0,2

Процесорний множник

CPU Ratio

16 – 59

1

Частота системної шини

Host Clock Override (BLCK)

95,0 – 150,0

0,1

Додаткова напруга при турбо режимі процесора

Additional Turbo Voltage

+0,004 – +0,996

0,004

0,003



Long Duration Power Limit

20 – 500

1



Short Duration Power Limit

20 – 500

1



Primary Plane Current Limit

1 – 500

1



Secondary Plane Current Limit

1 – 500

1

Частота графічного ядра процесора

GT Overclocking Frequency

1100 – 3000

50

Напруга на графічному ядрі процесора

GT Overclocking Voltage

+0,05 – +0,25

0,05

Частота оперативної пам'яті

DRAM Frequency

1066, 1333, 1600, 1866, 2133



Таймінги оперативної пам'яті

DRAM Configuration

tCL, tRCD, tRP, tRAS, CR, tWR, tRFC, tRRD, tWTR, tRTP, tFAW, tCWL, tREFI, tCKE, tRRDR, tRRSR, tWWDD, tWWDR, tWWSR



Напруги на ядрах процесора

CPU Fixed Voltage

0,600 – 1,700

0,005

Напруга на графічному ядрі процесора

IGPU Fixed Voltage

0,600 – 1,520

0,005

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,165 – 1,800

0,005

Напруга на обчислювальних ядрах процесора

VTT Voltage

0,768 – 1,634

0,009

0,010

Напруга на чіпсеті

PCH Voltage

0,726 – 1,907

0,012

0,013

Напруга живлення схеми фазового автопідстроювання частоти

CPU PLL Voltage

1,586 – 2,349

0,008

0,009

Напруга на контролері оперативної пам'яті

VCCSA Voltage

0,925 – 1,200

0,091

Об'єм пам'яті виділюваної для потреб графічного ядра процесора

Share Memory

32, 64, 128, 256, 512, 1024

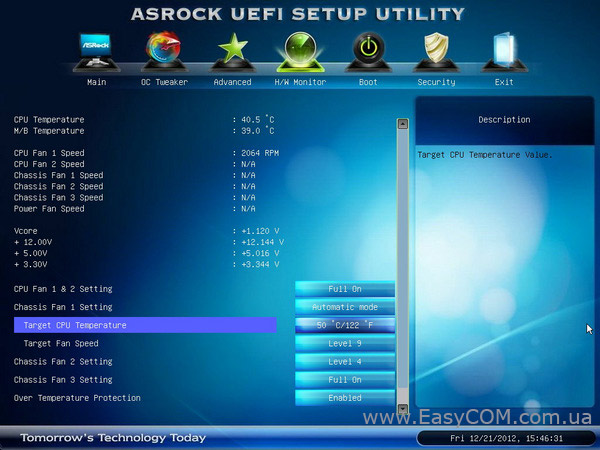

У розділі «H/W Monitor» відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів.

Також у даному розділі можна стежити за:

  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS.

Утиліти

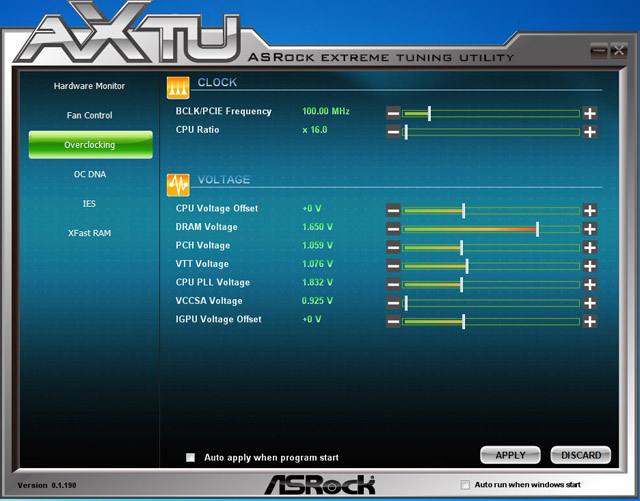

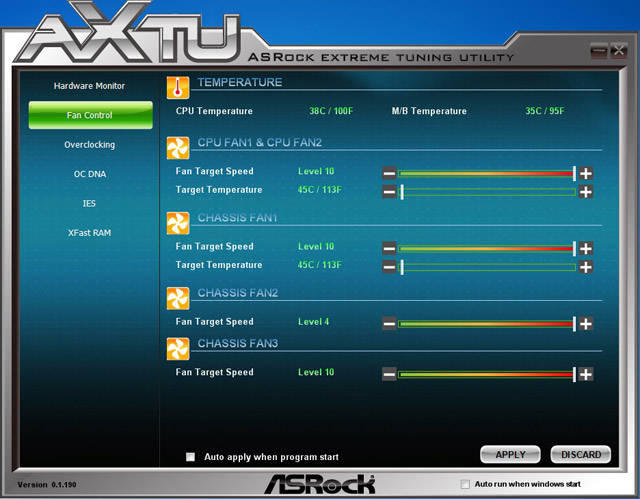

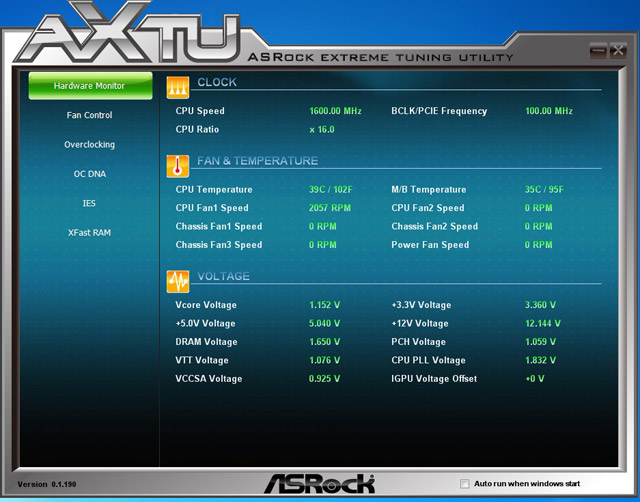

У комплекті з материнською платою поставляється утиліта ASRock Extreme Tuning Utility.

Крім моніторингу, дане ПЗ дозволяє регулювати частоту обертання вентиляторів.

В окремому вікні користувач може вручну змінювати процесорний множник, частоту системної шини, а також регулювати напругу на основних компонентах системи.

Крім цього у користувача є можливість створювати та завантажувати свої профілі розгону.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/видув)

Результати тестів:

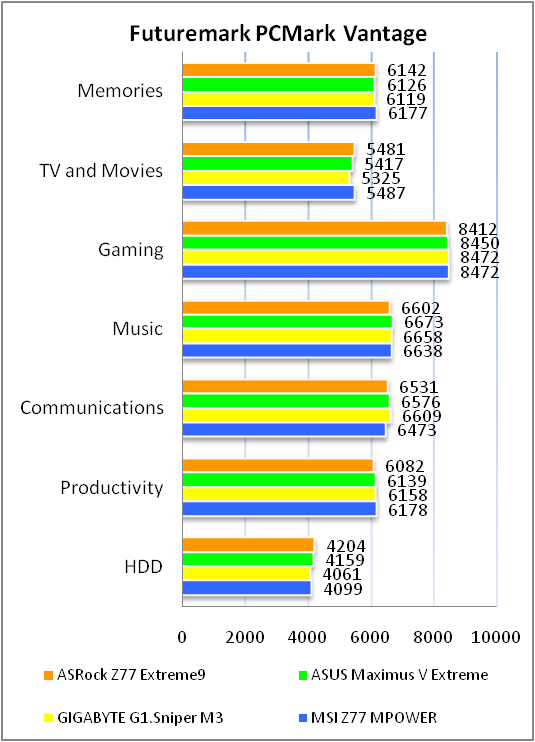

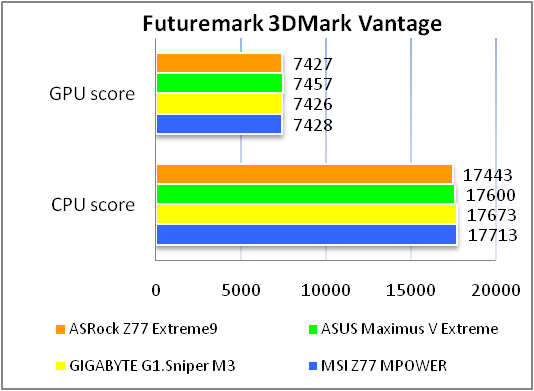

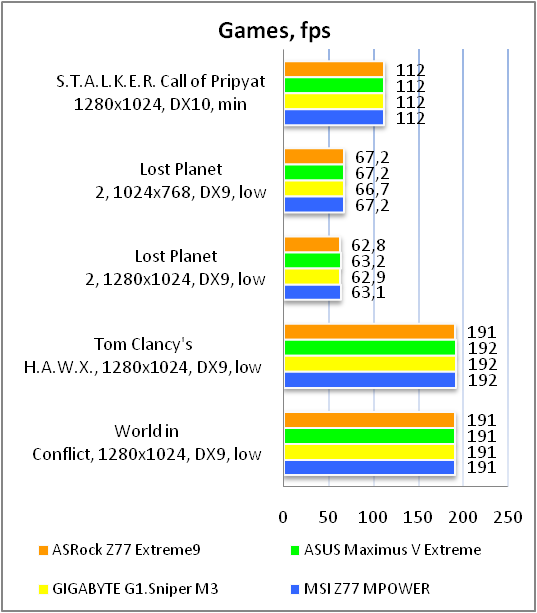

У процесі тестування ASRock Z77 Extreme9 показала продуктивність на рівні з конкурентами. Взагалі, виходячи з результатів тестування, можна зробити висновок про якісний рівень виконання плати та гарну оптимізацію BIOS.

Можливості розгону

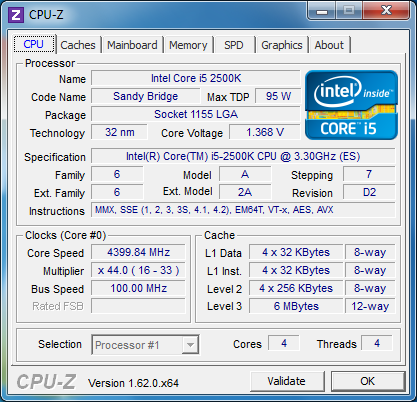

Розгін процесора в ручному режимі проводиться досить просто, за допомогою зміни множника та невеликого збільшення напруги.

Оперативна пам'ять стабільно функціонувала на частоті в 2133 МГц.

Тестування звукового тракту на основі кодека Realtek ALC898

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-92.7

Дуже добре

Динамічний діапазон, дБ (А)

92.7

Дуже добре

Гармонійні викривлення, %

0.0043

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.1

Середньо

Інтермодуляційні викривлення + шум, %

0.0089

Дуже добре

Взаємопроникнення каналів, дБ

-91.8

Відмінно

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-96.4

Відмінно

Динамічний діапазон, дБ (А)

96.3

Відмінно

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-84.6

Добре

Інтермодуляційні викривлення + шум, %

0.0064

Відмінно

Взаємопроникнення каналів, дБ

-90.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0056

Відмінно

Загальна оцінка



Дуже добре

Попередньо встановлений аудіокодек Realtek ALC898 забезпечує достатню якість звуку для повсякденного використання.

Висновки

Підводячи підсумки тестування, варто відзначити, що материнська плата ASRock Z77 Extreme9 склала на нас дуже гарне враження. В першу чергу варто виділити її відмінні можливості по роботі з декількома графічними прискорювачами, а саме збільшене вдвічі кількість ліній PCI-Express. Наявність на платі комутатора PLX PEX 8747  дозволило реалізувати технології AMD CrossFireX і NVIDIA SLI у таких режимах як х16/х16 і х8/х8/х8/х8, чим може похвастати далеко не кожна материнська плата на основі чіпсету Intel Z77 Express.

З додаткових переваг варто відзначити наявність попередня «вшитих» налаштувань автоматичного розгону в BIOS, кнопок включення і перезавантаження системи на текстоліті та оригінальну систему охолодження з LED-індикатором. Також немаловажними  факторами, які є на користь ASRock Z77 Extreme9, це дуже гарне оснащення, велика кількість високошвидкісних портів USB 3.0 і SATA 6 Гбіт/с, підтримка бездротових інтерфейсів Wi-Fi і Bluetooth, гарний комплект поставки і загальна висока якість компонентів.

Яскраво виражених недоліків у ASRock Z77 Extreme9 нам знайти не вдалося. З особливостей варто виділити відсутність слотів розширення PCI і всього один відеовихід.

Взагалі, якщо вас не бентежить досить значна вартість ASRock Z77 Extreme9, то дане рішення можна сміло рекомендувати для покупки.

Переваги:

  • велика кількість портів SATA 6 Гбіт/с і USB 3.0;
  • кнопки завантаження і перезавантаження на материнській платі;
  • надійна посилена система живлення;
  • підтримка бездротових інтерфейсів Wi-Fi і Bluetooth;
  • використання якісного аудіокодека;
  • оригінальна система охолодження;
  • підтримка технологій AMD CrossFireX і NVIDIA SLI у режимах х16/х16 і x8/x8/x8/x8;
  • гарний оверклокерський потенціал;
  • відмінний комплект поставки.

Особливості:

  • висока вартість;
  • мала кількість відео виходів;
  • підтримка порту COM;
  • відсутня підтримка слотів PCI;
  • відсутня підтримка застарілих інтерфейсів FDD, IDE і LPT.


Автор: Костянтин Шорохов
Переклад:
Анна Смірнова

Висловлюємо подяку представництву компанії ASRock за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенда обладнання.

Стаття прочитана раз(и)
Опубліковано : 28-12-2012
Підписатися на наші канали
telegram YouTube facebook Instagram
