Огляд материнської плати ASRock Z490 PG Velocita: оригінальний підхід

Продукція компанії ASRock рідко потрапляє до нас на тестування, але ми зовсім не вважаємо, що вона не заслуговує вашої уваги. Якраз навпаки, її материнські плати виглядають дуже цікаво і своєрідно. Чого тільки варті флагманські рішення серії AQUA з попередньовстановленим водоблоком! Другою цікавою серією з цікавим зовнішнім виглядом і відмінними можливостями є ASRock Taichi. Дуже рекомендуємо хоча б мигцем поглянути на ці плати.

ASRock Z490 PG Velocita

Сьогодні ж розглянемо модель з більш доступною серії Phantom Gaming, а саме ASRock Z490 PG Velocita. Її вартість становить близько $300. Давайте ж поглянемо, що цікавого нам приготував тайванський виробник за ці гроші.

Специфікація

Модель

ASRock Z490 PG Velocita

Чіпсет

Intel Z490

Процесорний роз'єм

Socket LGA1200

Підтримка процесорів

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4666 + МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля бездротових інтерфейсів)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; PCIe 4.0 x4 тілько с Intel Rocket Lake-S)

1 x M.2 Socket 3 (M.2 2260 и M.2 2280; SATA та PCIe 3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 3.0 x4) (M2_3)

8 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Dragon RTL8125BG (10/100/1000/2500 Мбіт/с)

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактні роз'єми живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

5 x роз'ємів підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою, і три вентилятора

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

2 x RJ45

4 x USB 3.2 Gen 1

1 х USB 3.2 Gen 2 Type-C

1 х USB 3.2 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.2 Gen 1

1 x USB 3.2 Gen 1 Type-C

2 x USB 2.0

1 x TPM

1 x Thunderbolt

BIOS

128 Mбіт Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASRock Z490 PG Velocita ASRock Z490 PG Velocita

Материнська плата постачається в картонній упаковці з зручною ручкою для транспортування. Її оформлення в темних тонах характеризується відмінною інформативністю. Воно відображає ключові її особливості та переваги.

ASRock Z490 PG Velocita

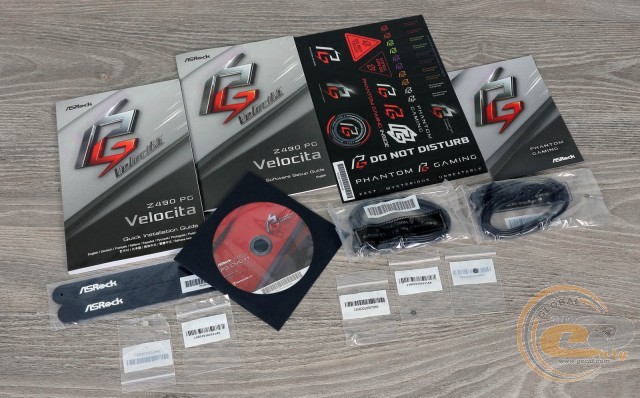

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • набір наклейок;
  • пару стяжок для кабелів;
  • гвинти для кріплення M.2 SSD.

Дизайн і особливості плати

ASRock Z490 PG Velocita

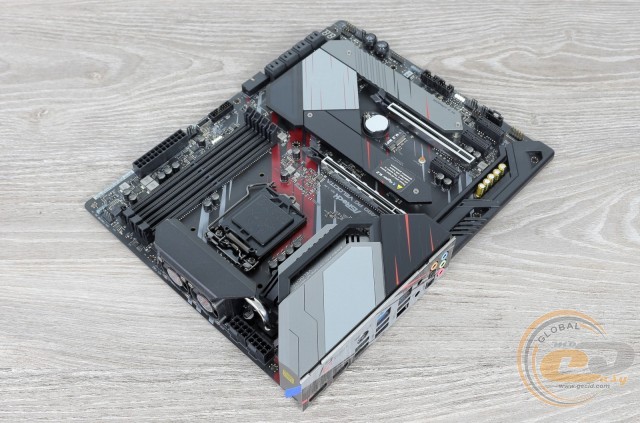

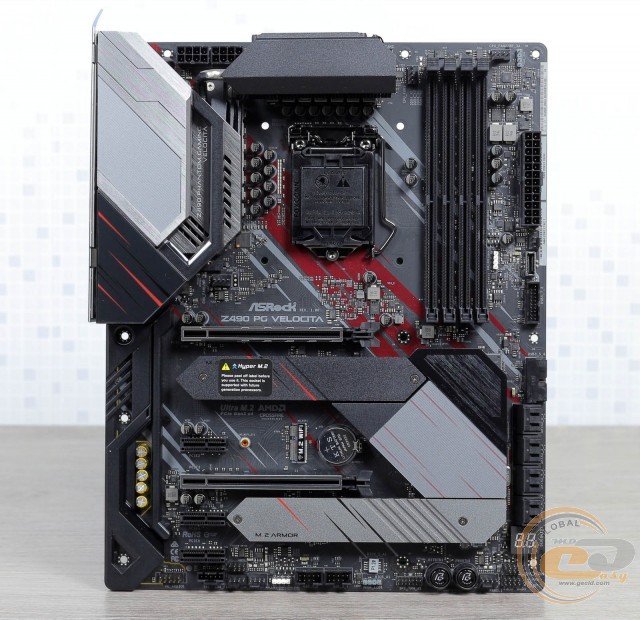

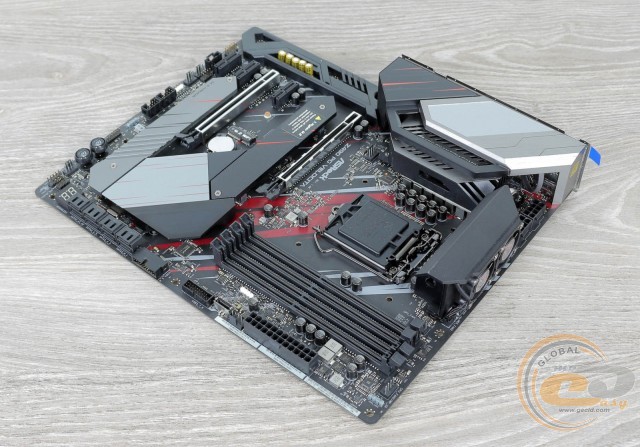

ASRock Z490 PG Velocita виконаний на друкованій платі чорного кольору формату ATX. Його оформлення вийшло одночасно суворим і не дуже нудним через вкраплення червоного кольору. З цікавих моментів відзначимо захисний кожух над інтерфейсної панеллю, посилені слоти для відеокарт, а також наявність пари радіаторів охолодження M.2-накопичувачів і встановлену заглушку інтерфейсної панелі.

ASRock Z490 PG Velocita

За доброю традицією не обійшлося без LED-підсвічування чіпсетного радіатора і кожуха над інтерфейсною панеллю. Додатково можна підключити чотири світлодіодні стрічки і синхронізувати підсвічування завдяки технології ASRock Polychrome RGB.

ASRock Z490 PG Velocita

Компонування набортних елементів виконане на вищому рівні, і ніяких проблем зі збіркою системи у вас не виникне: DIMM-слоти використовують засувки з одного боку, а довгі відеокарти не перекриють доступ до портів SATA.

ASRock Z490 PG Velocita

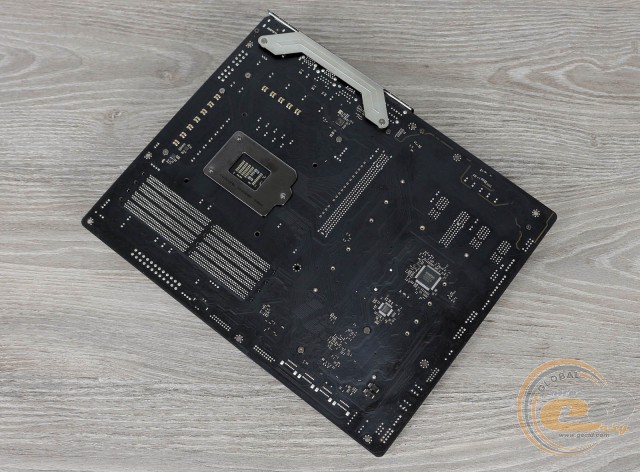

На зворотному боці друкованої плати виділимо опорну пластину процесорного роз'єму, гвинти кріплення радіаторів системи охолодження і кілька контролерів, для яких не вистачило місця на зверхньому боці.

ASRock Z490 PG Velocita

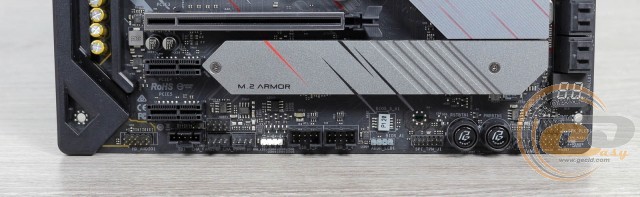

Велика частина внутрішніх роз'ємів за традицією згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, джампер скидання CMOS, діагностичний LED-індикатор, роз'єми підключення вентиляторів і світлодіодних стрічок, кнопки ввімкнення і перезавантаження, а також колодки підключення передньої панелі, TPM і Thunderbolt. Додатково зазначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх USB 2.0.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

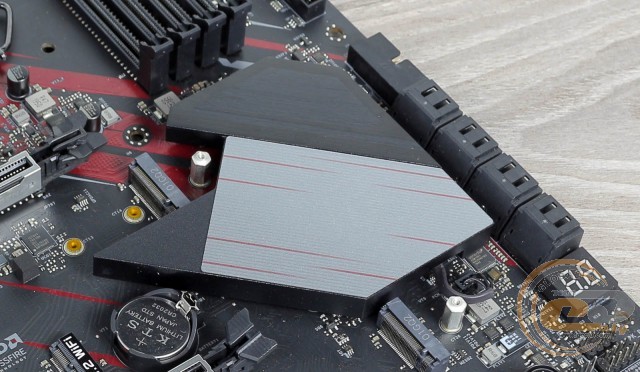

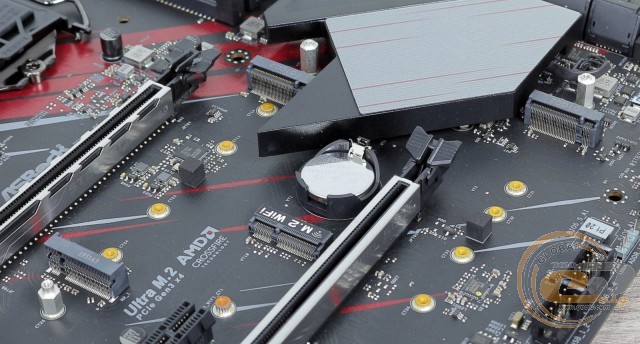

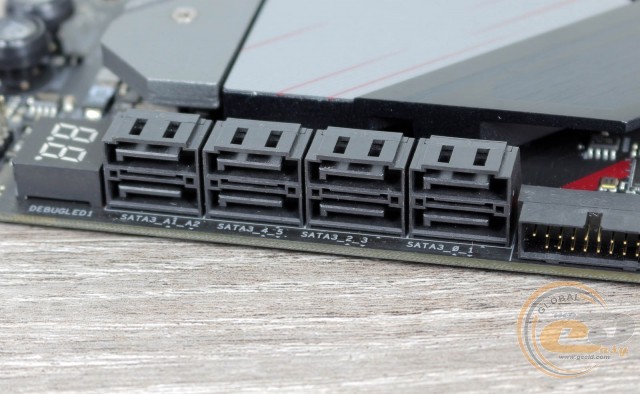

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 (один з яких відключений, оскільки буде працювати тільки з процесорами Intel Rocket Lake-S) і вісьмома портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 (M2_2) ділить пропускну здатність з двома портами SATA 6 Гбіт/с (SATA3_0 і SATA3_1). У свою чергу третій слот M.2 Socket 3 (M2_3) ділить пропускну здатність з двома іншими портами SATA 6 Гбіт/с (SATA3_4 і SATA3_5).

ASRock Z490 PG Velocita

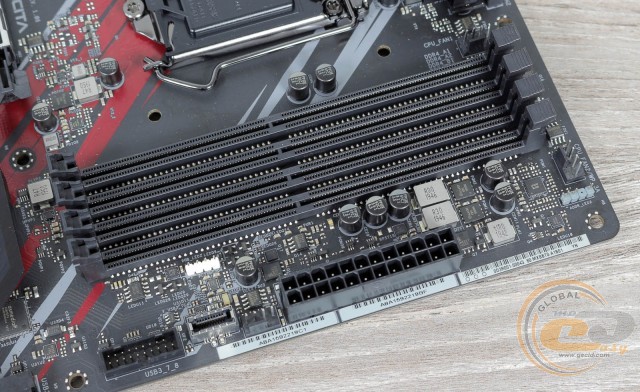

Системна плата ASRock Z490 PG Velocita оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4666 МГц. Максимальний обсяг пам'яті може досягати 128 ГБ.

Додатково зазначимо розташовані на правому боці колодки для підключення виносних панелей з портами USB 3.2 Gen 1. Усього дана модель оснащена двома зовнішніми портами USB 3.2 Gen 2 і дев'ятьма USB 3.2 Gen 1 (чотирма зовнішніми і п'ятьма внутрішніми).

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

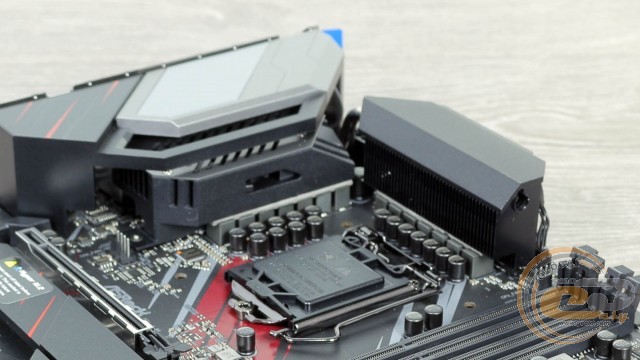

Система охолодження ASRock Z490 PG Velocita заслуговує на окрему увагу. На перший погляд, перед нами типова конструкція з трьома алюмінієвими радіаторами: один здійснює відведення тепла від чіпсета Intel Z490, а решта два, з'єднані між собою тепловою трубкою, відповідають за охолодження елементів підсистеми живлення процесора.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

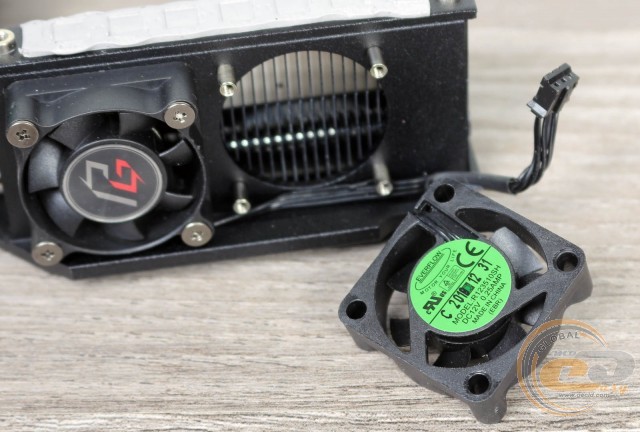

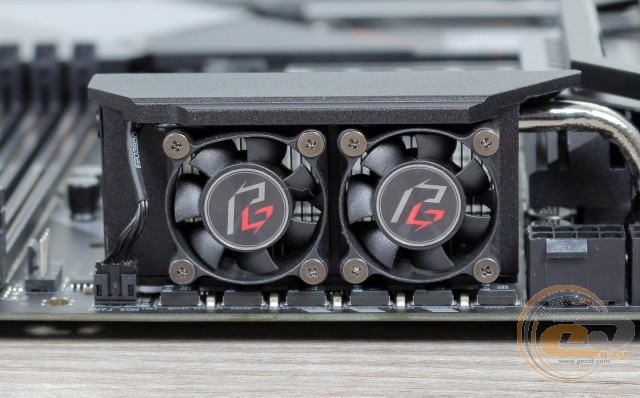

Однак не все так просто. На верхньому радіаторі встановлена пара вентиляторів EVERFLOW R123510SH з діаметром крильчатки 30 мм.

ASRock Z490 PG Velocita

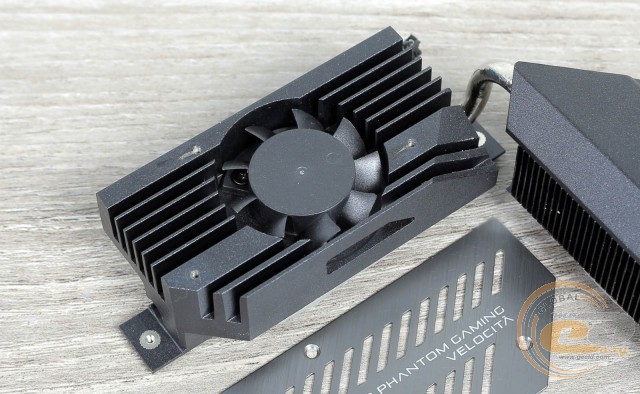

Ще один 40-мм пропелер встановлений усередині радіатора біля інтерфейсної панелі. Усі вони підтримують гібридний режим і припиняють свою роботу при низькому навантаженні. Ресурс їх експлуатації складає 50 000 годин, що еквівалентно майже 6 років безперервної роботи (24/7).

ASRock Z490 PG Velocita

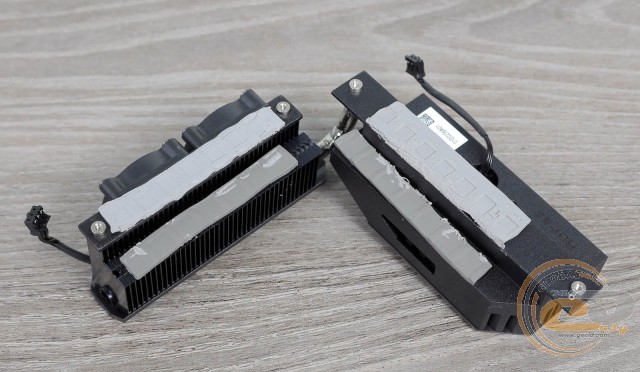

Самі радіатори відводять тепло не тільки від мікросхем DrMOS, але і від дроселів. Під час  тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 35°C (при розгоні - 37°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 40°C (при розгоні - 44°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 42°C (при розгоні - 45°C);
  • дроселі - 42 ° C (при розгоні - 46°C).

Отримані результати вказують на високу ефективність роботи системи охолодження, так що ніяких проблем з її перегрівом точно не буде.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

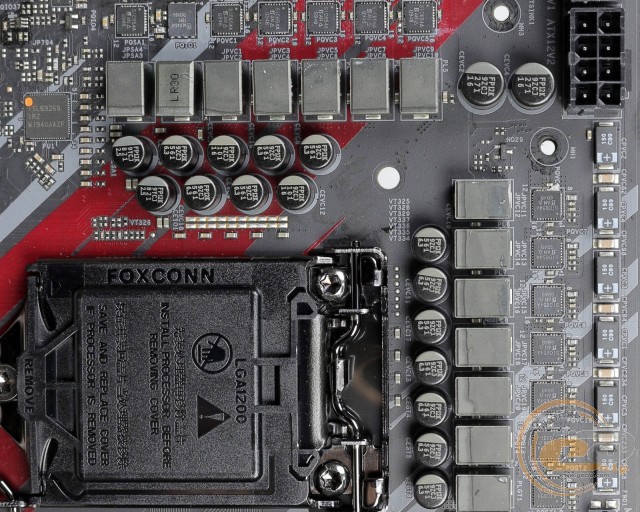

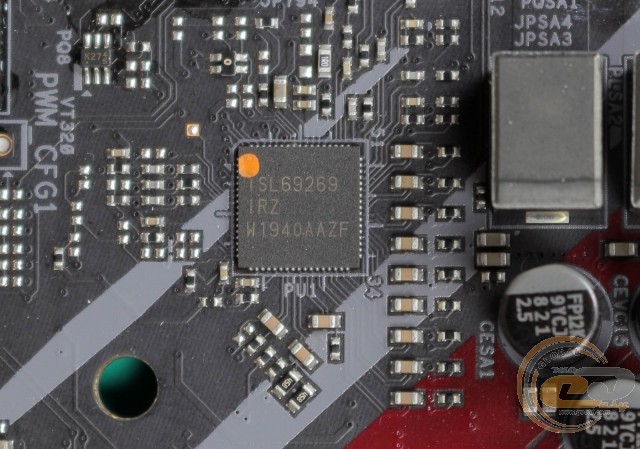

Живлення процесора здійснюється за 13-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ISL69269. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, дроселі з феритовим осердям на 60 А і мікросхеми SiC654A (50 A) від Vishay Siliconix.

ASRock Z490 PG Velocita

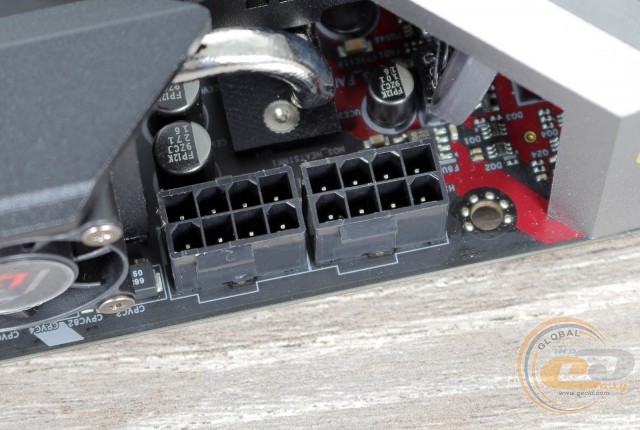

Живлення процесора здійснюється за допомогою пари роз'ємів ATX12V у 8-контактному виконанні.

ASRock Z490 PG Velocita

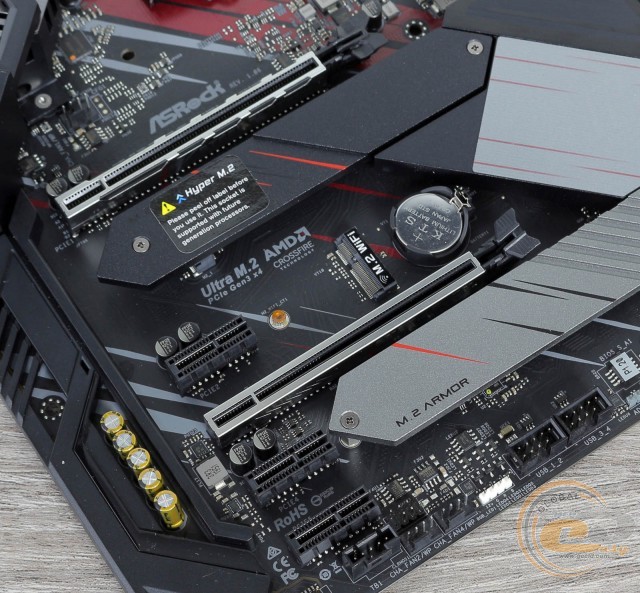

Для розширення функціональності материнської плати ASRock Z490 PG Velocita є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х4);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

Для відеокарти призначений тільки верхній слот PCI Express 3.0 x16, але посилену конструкцію отримали обидва PCIe 3.0 x16. У результаті плата без проблем витримає найважчі і габаритні відеоприскорювачі.

ASRock Z490 PG Velocita

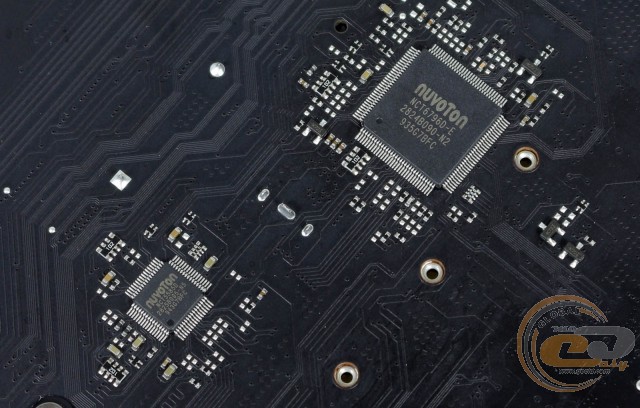

Можливості Multi I/O покладені на мікросхеми NUVOTON NCT6796D-E і NCT5585D.

ASRock Z490 PG Velocita ASRock Z490 PG Velocita

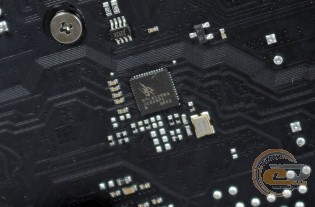

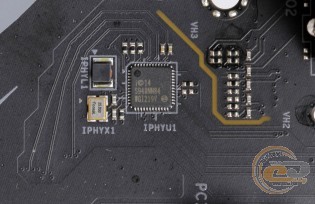

Для підтримки мережевих з'єднань слугують два LAN-контролери: Dragon RTL8125BG із максимальною пропускною здатністю 2,5 Гбіт/с і гігабітний Intel WGI219V. Для пріоритезації трафіку можна використовувати фірмове ПЗ. У запасі є ще роз'єм M.2 2230 для встановлення модуля бездротових інтерфейсів.

ASRock Z490 PG Velocita

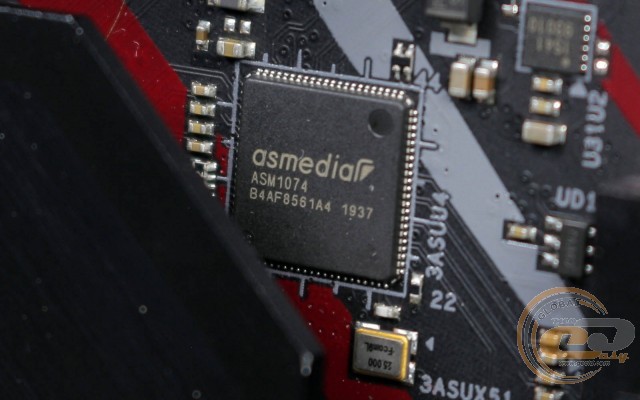

Додаткові порти USB 3.1 Gen 1 реалізовані за допомогою контролера ASMedia ASM1074.

ASRock Z490 PG Velocita

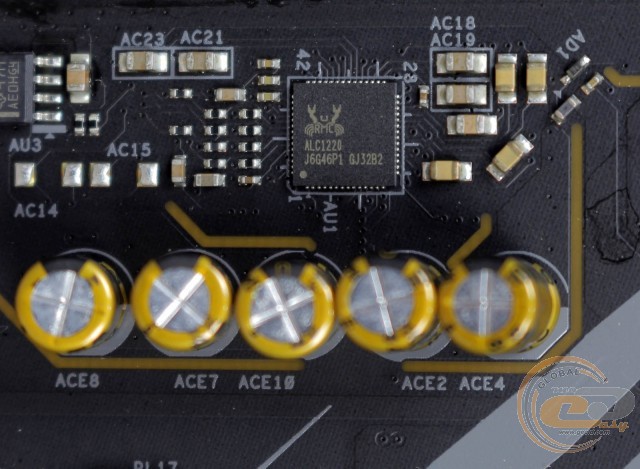

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC1220. Вона містить конденсатори Nichicon і підсилювач NE5532 із підтримкою навушників з опором до 600 Ом.
