Огляд і тестування материнської плати ASRock Z390 Phantom Gaming SLI: для любителів онлайн-ігор

Материнські плати компанії ASRock рідко потрапляють до нас на тестування, хоча завжди цікаво поглянути на підхід менш популярних на нашому ринку виробників. Раніше продукція цього бренду асоціювалася з цікавими ігровими моделями серії Fatal1ty, а також з менш примітними рішеннями з відмінним співвідношенням ціни і можливостей. Зараз же найбільший інтерес викликає лінійка Taichi зі стильним дизайном у чорно-білих тонах і чіпсетним радіатором нестандартної форми.

ASRock Z390 Phantom Gaming SLI

Однак почнемо ми знайомство з сучасними моделями ASRock ні з флагмана, а з більш доступною для більшості материнської плати ASRock Z390 Phantom Gaming SLI, вартість якої на момент підготовки огляду становить близько $190 (5280 грн). З назви зрозуміло, що виробник робить упор на підтримку технології NVIDIA SLI. Єдина це її перевага? Давайте розбиратися.

Специфікація

Модель

ASRock Z390 Phantom Gaming SLI

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4300 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Dragon RTL8125AG (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 x HDMI

1 x RJ45

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 224 мм

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASRock Z390 Phantom Gaming SLI ASRock Z390 Phantom Gaming SLI

Новинка постачається в картонній упаковці, оформленій у темно-червоних тонах із відмінним інформаційним наповненням, яке повністю відображає головні її особливості та переваги.

ASRock Z390 Phantom Gaming SLI

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • заглушку інтерфейсної панелі;
  • два SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • місток NVIDIA SLI.

Дизайн і особливості плати

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI виконана на друкованій платі чорного кольору формату ATX із дещо зменшеною шириною (305 x 224 мм). Її оформлення вийшло одночасно суворим і не дуже нудним через біло-червоний узор. Також з цікавих моментів відзначимо захисний кожух над інтерфейсною панеллю, посилені слоти для відеокарт і наявність одного радіатора охолодження M.2-накопичувача.

ASRock Z390 Phantom Gaming SLI

За доброю традицією не обійшлося без LED-підсвічування, яке полягає в яскравому світінні області навколо чіпсетного радіатора. При бажанні додати більше ілюмінації, можна скористатися трьома колодками для світлодіодних стрічок, а потім синхронізувати підсвічування завдяки технології ASRock Polychrome RGB.

ASRock Z390 Phantom Gaming SLI

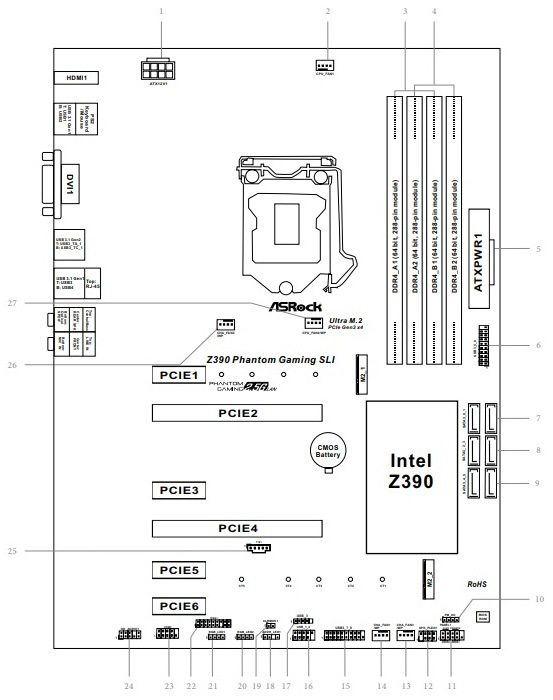

Компонування набортних елементів виконана на дуже високому рівні: DIMM-слоти оснащені засувками з одного боку, а порти SATA не будуть перекриті навіть самими габаритними відеокартами. Варто врахувати лише відсутність кріпильних отворів по правому боці друкованої плати.

ASRock Z390 Phantom Gaming SLI

На зворотному боці можна відзначити опорну пластину процесорного роз'єму і мережевий контролер. Також добре видно, що тільки чіпсетний радіатор закріплений за допомогою гвинтів.

ASRock Z390 Phantom Gaming SLI

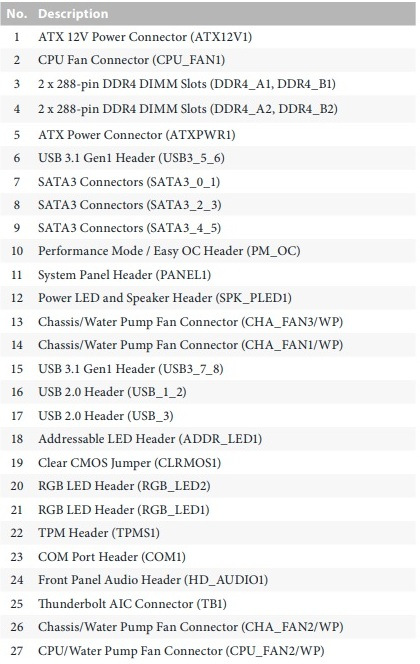

Велика частина елементів згрупована в нижній частині материнської плати. Тут ми бачимо: колодку підключення аудіо роз'ємів передньої панелі, порти COM і TPM, три роз'єми для світлодіодних стрічок, а також джампер скидання CMOS і колодку підключення фронтальної панелі.

Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z390 реалізована підтримка трьох внутрішніх портів USB 2.0 і восьми USB 3.1 Gen 1 (чотирьох внутрішніх і чотирьох зовнішніх).

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

Можливості організації дискової підсистеми представлені двома інтерфейсами Ultra M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, присутні два обмеження щодо одночасного використання інтерфейсів. Перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA3_1») при встановленні SATA-накопичувача. Своєю чергою встановлення SATA-накопичувача в другий слот M.2 Socket 3 («M.2_2») призведе до вимкнення іншого порту SATA 6 Гбіт/с ( «SATA3_5»).

ASRock Z390 Phantom Gaming SLI

Системна плата ASRock Z390 Phantom Gaming SLI оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4300 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо другу колодку для підключення виносної панелі з портами USB 3.1 Gen 1.

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, а ще два накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 37,2°C (при розгоні - 37,6°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 49,4°C (при розгоні - 57,2°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 74,4°C (при розгоні - 90,1°C);
  • дроселі - 78,2°C (при розгоні - 95,5°C).

Температурні показники недвозначно натякають на те, що для проведення розгінних експериментів необхідно організувати хорошу циркуляцію повітря всередині корпуса.

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить японські конденсатори серії Nichicon 12K Black, феритові дроселі і МОП-транзистори Niko Semiconductor PZ0903BK і PK618BA. Сам перетворювач заснований на цифровому ШІМ-контролері uP9521P.

ASRock Z390 Phantom Gaming SLI

Для розширення функціональності материнської плати ASRock Z390 Phantom Gaming SLI є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Нагадаємо, що однією із переваг цієї моделі є підтримка технології NVIDIA SLI режиму x8+x8. А з огляду на розташування слотів, можна з упевненістю говорити про безпроблемне встановлення пари відеокарт з трьохслотовим кулером. Окремо відзначимо, що роз'єми PCI Express 3.0 x16 мають посилену конструкцією, а все PCI Express 3.0 x1 виконані у відкритому форматі без перемички.

ASRock Z390 Phantom Gaming SLI

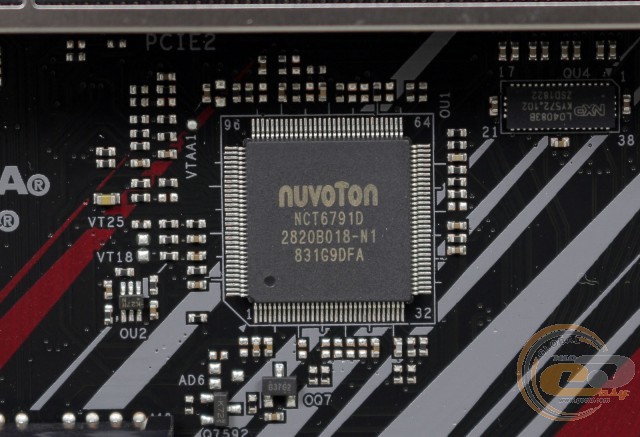

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка забезпечує моніторинг і керує портами COM і PS/2.

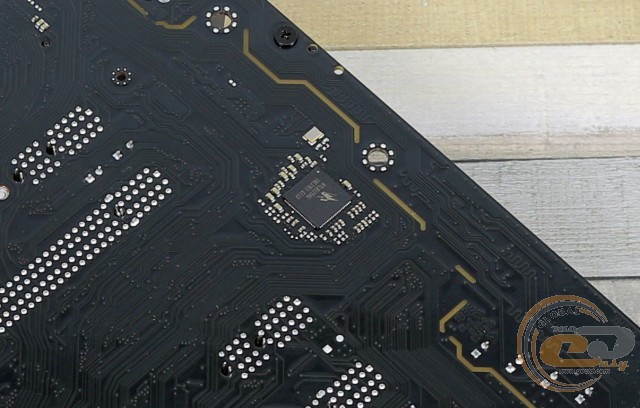

ASRock Z390 Phantom Gaming SLI

Для підтримки мережевих з'єднань слугує LAN-контролер Dragon RTL8125AG з пропускною спроможністю 2500 Мбіт/с, того часу як більшість аналогів використовує звичайні гігабітні моделі. А за допомогою фірмового ПЗ можна підвищити пріоритет мережевого трафіку онлайн-ігор.

ASRock Z390 Phantom Gaming SLI

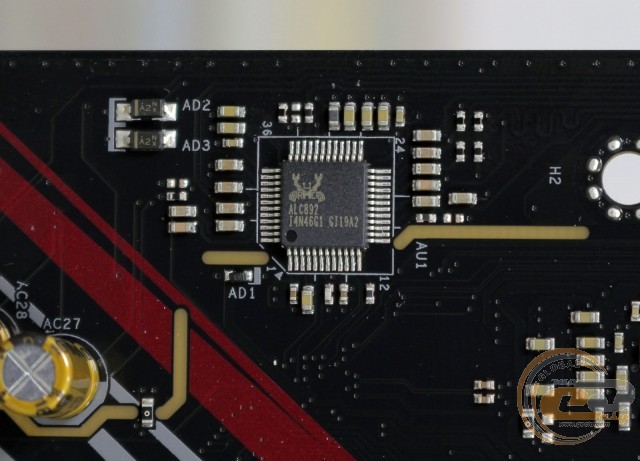

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC892 і містить аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих.

ASRock Z390 Phantom Gaming SLI

На інтерфейсну панель виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 4 х USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-A;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 1 x Optical S/PDIF out
  • 5 x аудіопорти.

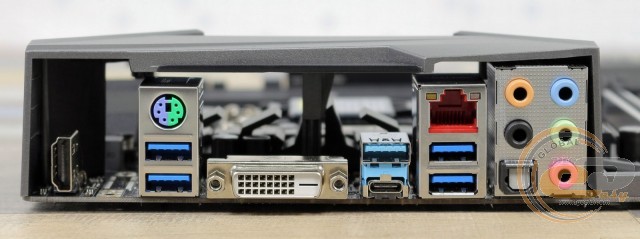

До компонування інтерфейсної панелі не виникло ніяких претензій, адже в наявності ви знайдете не тільки два відеовиходи, зручне підключення багатоканальної акустики і комфортну кількість портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2.

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

Що ж стосується можливостей організації охолодження, то вони у ASRock Z390 Phantom Gaming SLI гідні. Є п'ять 4-контактних роз'ємів для підключення вентиляторів: два призначені для охолодження центрального процесора, а ще три знадобляться для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або розширений режим, де всі налаштування рознесені по своїм вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів.

Можливості розгону

ASRock Z390 Phantom Gaming SLI

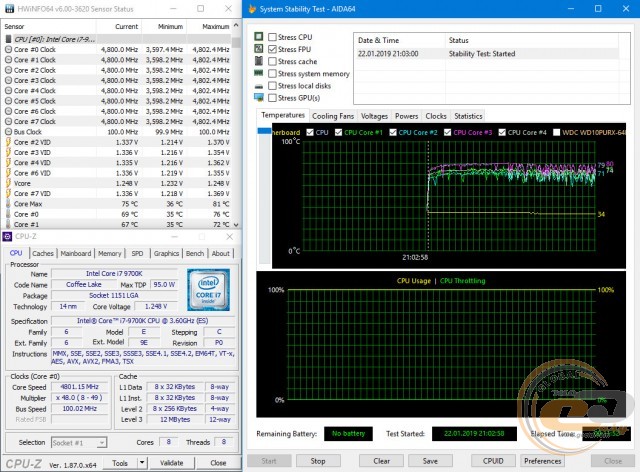

За підсумками ручного розгону стабільна робоча частота тестового процесора Intel Core i7-9700K склала 4800 МГц при напрузі 1,248 В. Для цього в BIOS ми підняли напругу до 1,25 В і множник до «x48». Стрес-тест пройшов без проблем - температура ядер не піднімалася вище за 81°С.

ASRock Z390 Phantom Gaming SLI

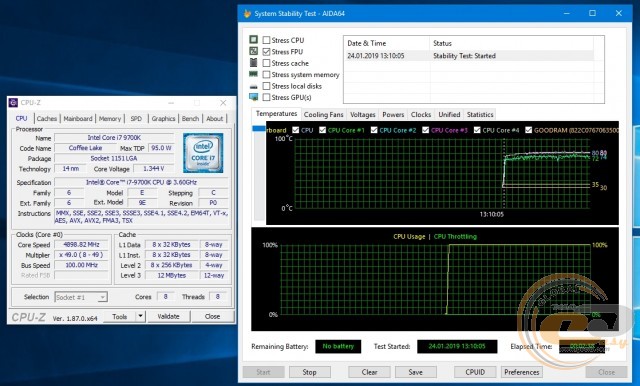

Під час розгону можна було підняти частоту і до 4,9 ГГц при тій же напрузі, але після декількох хвилин у стрес-тесті спостерігався перегрів.

ASRock Z390 Phantom Gaming SLI

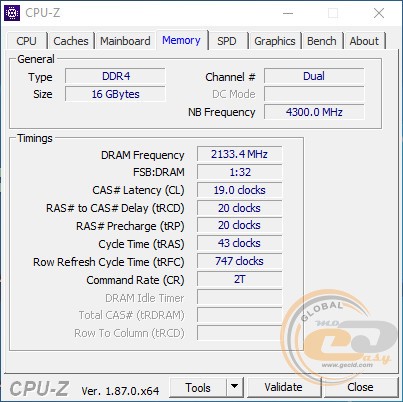

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4266 МГц.

Тестування

Для перевірки можливостей материнської плати ASRock Z390 Phantom Gaming SLI використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

Inno3D iChill GeForce GTX 1080 X3

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

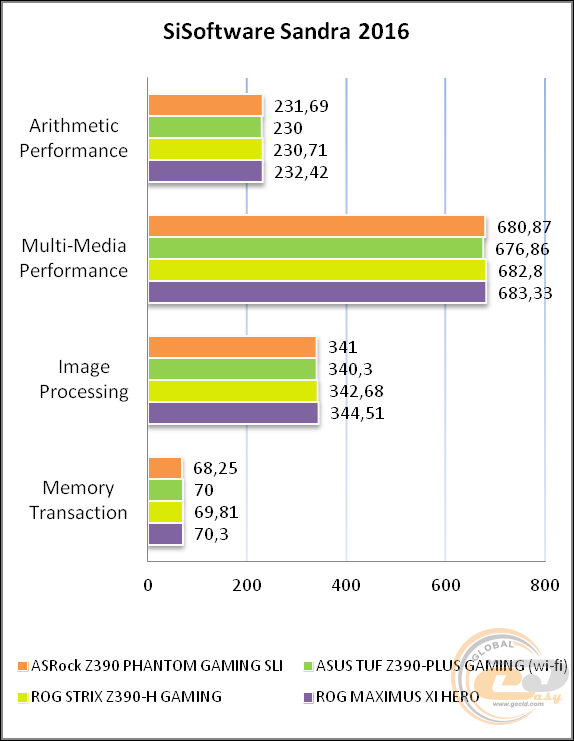

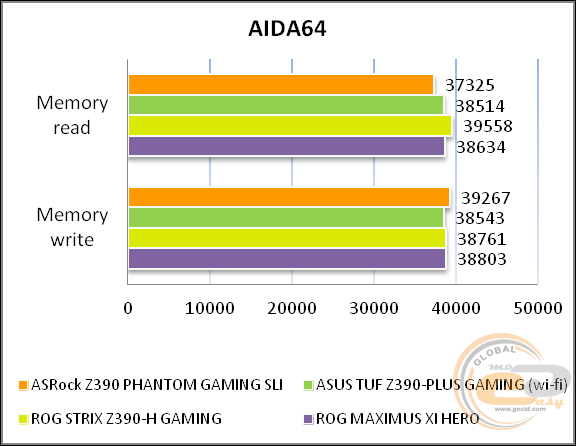

ASRock Z390 Phantom Gaming SLI

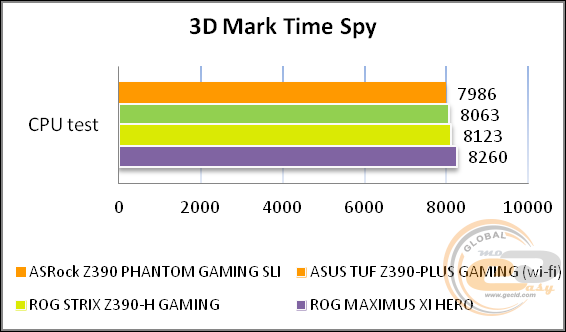

ASRock Z390 Phantom Gaming SLI

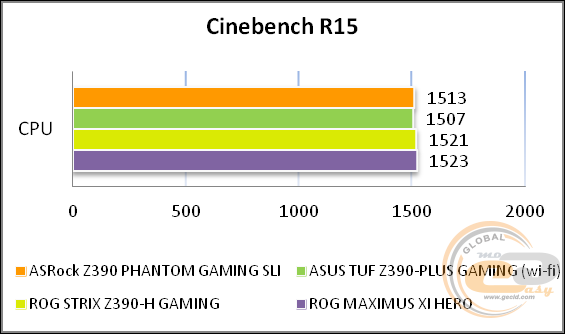

ASRock Z390 Phantom Gaming SLI

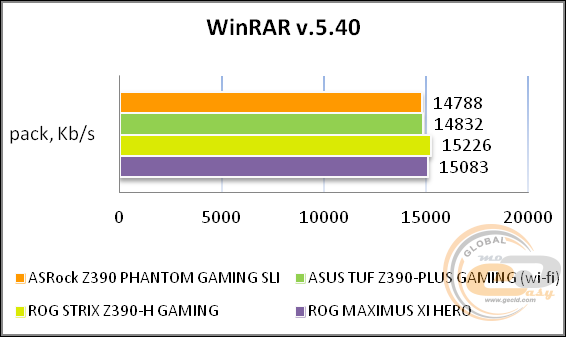

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

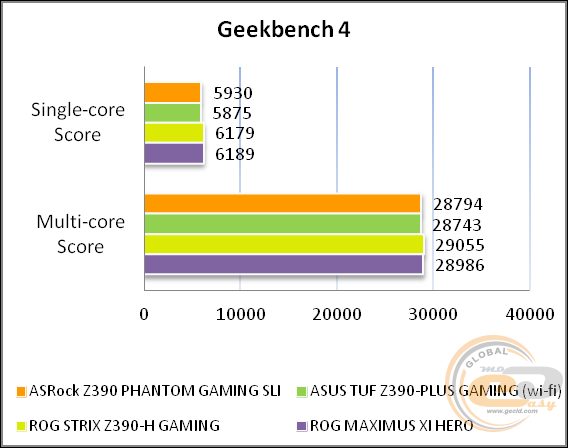

ASRock Z390 Phantom Gaming SLI

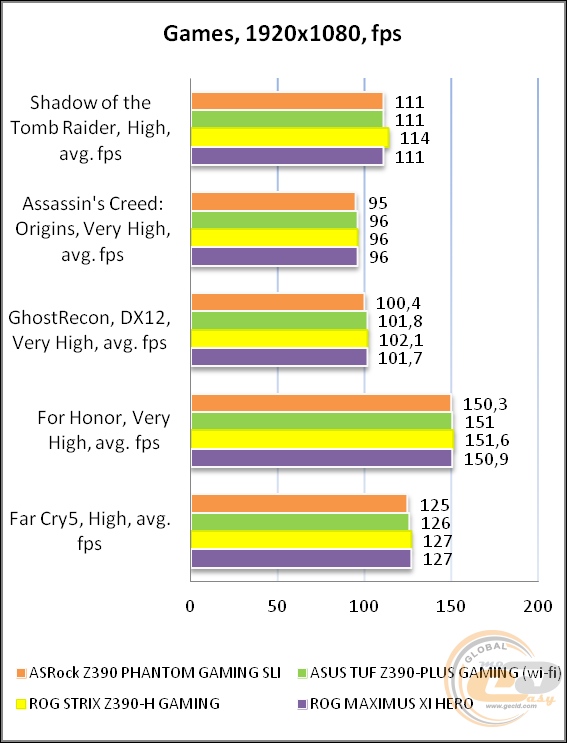

ASRock Z390 Phantom Gaming SLI

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-83.8

Добре

Динамічний діапазон, дБ (А)

83.8

Добре

Гармонійні викривлення, %

0.0062

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.1

Посередньо

Інтермодуляційні викривлення + шум, %

0.021

Добре

Взаємопроникнення каналів, дБ

-84.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.020

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-89.9

Добре

Динамічний діапазон, дБ (А)

90.3

Дуже добре

Гармонійні викривлення, %

0.0051

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.6

Посередньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-82.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC 892 демонструє хорошу якість звуку, якої для більшості користувачів буде більш ніж достатньо.

Висновки

Материнська плата ASRock Z390 Phantom Gaming SLI виглядає цікавим альтернативним рішенням від більш іменитих виробників, оскільки пропонує цікаве поєднання сучасного оснащення та приємного дизайну.

Головними її перевагами є підтримка технології NVIDIA SLI і мережевого контролера Dragon RTL8125AG із пропускною спроможністю 2,5 Гбіт/с. Також приємно відзначити підтримку швидких модулів оперативної пам'яті DDR4-4300 МГц, двох посилених слотів PCI Express 3.0 x16 і двох інтерфейсів Ultra M.2 Socket 3 для швидких твердотільних накопичувачів. Для одного з них в комплекті вже є радіатор. Порадує новинка симпатичним дизайном, хорошим набором зовнішніх інтерфейсів та можливістю розгону процесора і оперативної пам'яті.

З особливостей виділимо обмеження дискової підсистеми і відсутність кріпильних отворів по правому краю. У разі розгінних експериментів обов'язково потрібно подбати про гарну циркуляцію всередині корпуса.

У результаті ASRock Z390 Phantom Gaming SLI виглядає цікавою покупкою для не дуже вимогливих користувачів, бажаючих роздобути модель із топовим чіпсетом. Особливо до неї слід придивитися любителям онлайн-ігор.

Переваги:

  • посилена цифрова підсистема живлення;
  • наявність підсвічування;
  • приємний дизайн;
  • підтримка USB 3.1 Gen 2 Type-A і Type-C;
  • два інтерфейси M.2 Socket 3 і один радіатор;
  • LAN-контролер з пропускною спроможністю 2500 Мбіт/с;
  • пара слотів PCI Express x16 із посиленою конструкцією;
  • підтримка оперативної пам'яті з частотою до 4300 МГц;
  • хороший комплект постачання;
  • хороші можливості ручного розгону;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • високі температури при розгоні;
  • зменшена ширина друкованої плати і відсутність кріпильних отворів на правому боці;
  • обмеження щодо одночасного використання деяких інтерфейсів.

tested

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASRock за надану для тестування материнську плату.
