ASRock Z390 Phantom Gaming SLI

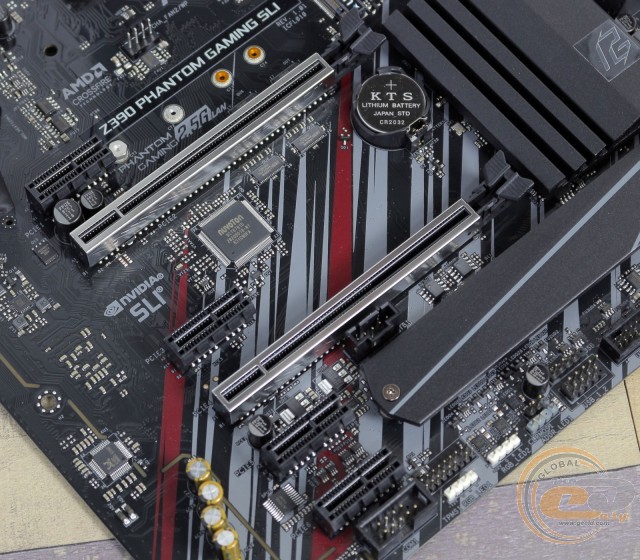

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка забезпечує моніторинг і керує портами COM і PS/2.

ASRock Z390 Phantom Gaming SLI

Для підтримки мережевих з'єднань слугує LAN-контролер Dragon RTL8125AG з пропускною спроможністю 2500 Мбіт/с, того часу як більшість аналогів використовує звичайні гігабітні моделі. А за допомогою фірмового ПЗ можна підвищити пріоритет мережевого трафіку онлайн-ігор.

ASRock Z390 Phantom Gaming SLI

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC892 і містить аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих.

ASRock Z390 Phantom Gaming SLI

На інтерфейсну панель виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 4 х USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-A;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 1 x Optical S/PDIF out
  • 5 x аудіопорти.

До компонування інтерфейсної панелі не виникло ніяких претензій, адже в наявності ви знайдете не тільки два відеовиходи, зручне підключення багатоканальної акустики і комфортну кількість портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2.

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

Що ж стосується можливостей організації охолодження, то вони у ASRock Z390 Phantom Gaming SLI гідні. Є п'ять 4-контактних роз'ємів для підключення вентиляторів: два призначені для охолодження центрального процесора, а ще три знадобляться для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або розширений режим, де всі налаштування рознесені по своїм вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів.

Можливості розгону

ASRock Z390 Phantom Gaming SLI

За підсумками ручного розгону стабільна робоча частота тестового процесора Intel Core i7-9700K склала 4800 МГц при напрузі 1,248 В. Для цього в BIOS ми підняли напругу до 1,25 В і множник до «x48». Стрес-тест пройшов без проблем - температура ядер не піднімалася вище за 81°С.

ASRock Z390 Phantom Gaming SLI

Під час розгону можна було підняти частоту і до 4,9 ГГц при тій же напрузі, але після декількох хвилин у стрес-тесті спостерігався перегрів.

ASRock Z390 Phantom Gaming SLI

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4266 МГц.

Тестування

Для перевірки можливостей материнської плати ASRock Z390 Phantom Gaming SLI використовувалося таке обладнання:

Процесор

Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

Inno3D iChill GeForce GTX 1080 X3

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

ASRock Z390 Phantom Gaming SLI

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-83.8

Добре

Динамічний діапазон, дБ (А)

83.8

Добре

Гармонійні викривлення, %

0.0062

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.1

Посередньо

Інтермодуляційні викривлення + шум, %

0.021

Добре

Взаємопроникнення каналів, дБ

-84.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.020

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-89.9

Добре

Динамічний діапазон, дБ (А)

90.3

Дуже добре

Гармонійні викривлення, %

0.0051

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.6

Посередньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-82.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC 892 демонструє хорошу якість звуку, якої для більшості користувачів буде більш ніж достатньо.

Висновки

Материнська плата ASRock Z390 Phantom Gaming SLI виглядає цікавим альтернативним рішенням від більш іменитих виробників, оскільки пропонує цікаве поєднання сучасного оснащення та приємного дизайну.

Головними її перевагами є підтримка технології NVIDIA SLI і мережевого контролера Dragon RTL8125AG із пропускною спроможністю 2,5 Гбіт/с. Також приємно відзначити підтримку швидких модулів оперативної пам'яті DDR4-4300 МГц, двох посилених слотів PCI Express 3.0 x16 і двох інтерфейсів Ultra M.2 Socket 3 для швидких твердотільних накопичувачів. Для одного з них в комплекті вже є радіатор. Порадує новинка симпатичним дизайном, хорошим набором зовнішніх інтерфейсів та можливістю розгону процесора і оперативної пам'яті.

З особливостей виділимо обмеження дискової підсистеми і відсутність кріпильних отворів по правому краю. У разі розгінних експериментів обов'язково потрібно подбати про гарну циркуляцію всередині корпуса.

У результаті ASRock Z390 Phantom Gaming SLI виглядає цікавою покупкою для не дуже вимогливих користувачів, бажаючих роздобути модель із топовим чіпсетом. Особливо до неї слід придивитися любителям онлайн-ігор.

Переваги:

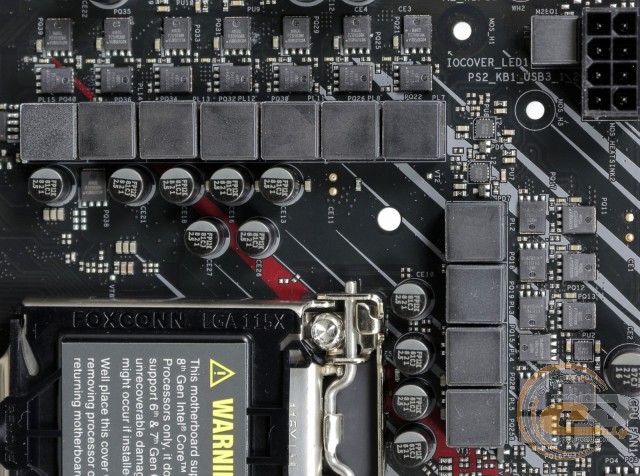

  • посилена цифрова підсистема живлення;
  • наявність підсвічування;
  • приємний дизайн;
  • підтримка USB 3.1 Gen 2 Type-A і Type-C;
  • два інтерфейси M.2 Socket 3 і один радіатор;
  • LAN-контролер з пропускною спроможністю 2500 Мбіт/с;
  • пара слотів PCI Express x16 із посиленою конструкцією;
  • підтримка оперативної пам'яті з частотою до 4300 МГц;
  • хороший комплект постачання;
  • хороші можливості ручного розгону;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • високі температури при розгоні;

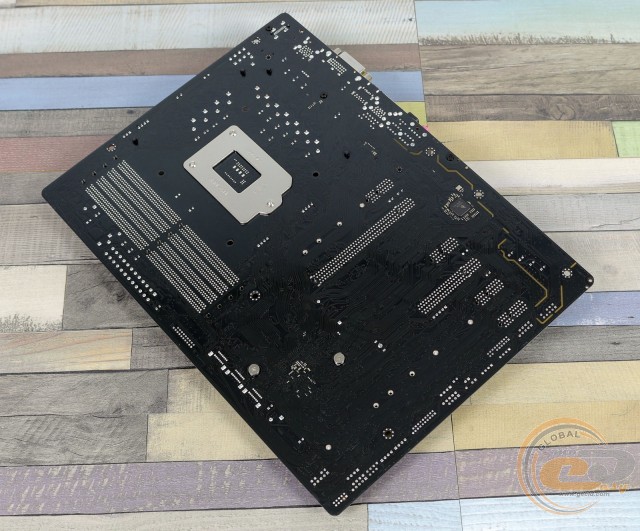

  • зменшена ширина друкованої плати і відсутність кріпильних отворів на правому боці;
  • обмеження щодо одночасного використання деяких інтерфейсів.

tested

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASRock за надану для тестування материнську плату.
