Огляд і тестування материнської плати ASRock FM2A85X-ITX
24-04-2013
У цьому огляді ми познайомимося з ще однією материнською платою, виконаною у форм-факторі mini-ITX, але цього разу виробництва компанії ASRock. Продукція компанії ASRock вже досить давно представлена ринку і добре відома своїми демократичними цінами. Не стала виключенням і розглянута материнська плата ASRock FM2A85X-ITX. При вартості менше 100 доларів США, материнська плата заснована на «топовому» чіпсеті AMD A85X, і, за заявою виробника, має якісну елементну базу. Завдяки використанню набору системної логіки AMD A85X, у розпорядженні користувача є сім портів SATA, що розширює сферу використання материнської плати. На додаток до стандартних варіантів використання материнської плати форм-фактора mini-ITX (HTPC, універсальний домашній або офісний ПК) материнську плату ASRock FM2A85X-ITX можна використовувати як основу для побудови продуктивного NAS. Давайте перейдемо безпосередньо до огляду материнської плати і спробуємо виявити основні переваги і недоліки цієї материнської плати.
Специфікація материнської плати ASRock FM2A85X-ITX:
Виробник |
ASRock |
Модель |
FM2A85X-ITX |
Чіпсет |
AMD A85X |
Процесорний роз’єм |
Socket FM2 |
Підтримувані процесори |
AMD A10/A8/ A6/ A4/ Athlon II X4/ Athlon X2/ з TDP до 100 Вт |
Підтримка пам'яті |
2 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті |
Використовувана пам'ять |
2400+(OC)/2133(OC)/1866/1600/1333/1066 non-ecc, не буферизованная |
Слоти розширення |
1 x PCI Express 2.0 x16 |
Підтримка технологій Multi- GPU |
AMD Dual Graphics |
Дискова підсистема |
Чіпсет AMD A85X підтримує: |
LAN |
Realtek RTL8111E (10/100/1000 Mbit) |
Звукова підсистема |
High-Definition Audio кодек на основі мікросхеми Realtek ALC892 |
Живлення |
24-контактний роз’єм живлення ATX 4- |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Роз’єм для вентиляторів |
2 x CPU (3-х і 4-контактний) |
Зовнішні порти I/O |
1 x PS/2 (клавіатура) 2 x USB 3.0 1 x VGA |
Внутрішні порти I/O |
2 x USB 2.0 з підтримкою підключення до чотирьох портів 1 x USB 3.0 з підтримкою підключення двох портів 7 x SATA 6 Гбіт/c 1 x CIR |
BIOS |
64 MБ AMI UEFI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.3.1, ACPI 1.1 |
Комплектація |
посібник користувача |
Форм-Фактор |
Mini-ITX |
Розміри, мм |
170 x 170 |
Сайт виробника |
|
Нові версії BIOS і драйверів можна скачати з сторінки завантаження. |
Все цены на ASRock+FM2A85X-ITX
Упаковка і комплектація
Материнська плата ASRock FM2A85X-ITX поставляється в невеликій картонній коробці з кольоровою поліграфією. Оформлення коробки стримане, переважають темні тони. На лицьовій стороні нанесена велика емблема фірмової концепції «XFast 555». У нижньому лівому куті знаходиться ряд піктограм, що повідомляють про те, що дана плата підтримує роботу з процесорами AMD з роз’ємом Socket FM2. Також є піктограма, що свідчить про сумісність з ОС Microsoft Windows 8.
На звороті упаковки присутня невелика фотографія материнської плати і її коротка специфікація, а весь інше простір відведений під опис фірмових технологій, підтримуваних розглянутою материнською платою. Давайте розглянемо їх детальніше:
-
XFast 555 містить у собі XFast RAM, XFast LAN і XFast USB: Fast RAM створює віртуальний диск в оперативній пам'яті і дає серйозне прискорення для Photoshop, тепер він буде працювати в п'ять разів швидше; XFast LAN може знизити відгук у грі і підвищити пріоритет онлайн ігор; XFast USB – при тестуванні ATTO Disk Benchmark показує п'ятикратне прискорення читання блоків розміром 4 КБ;
-
Fast Boot – ексклюзивна технологія від компанії ASRock, яка обіцяє, що процес завантаження займе менше 1,5 секунд від старту системи до екрана входу в Windows 8;
-
Restart to UEFI – дуже зручна функція, яка дозволяє зайти в налаштування UEFI при наступному включенні комп'ютера;
-
Dual-Stack MOSFET – використання об'єднаних транзисторів з збільшеною площею кристала.

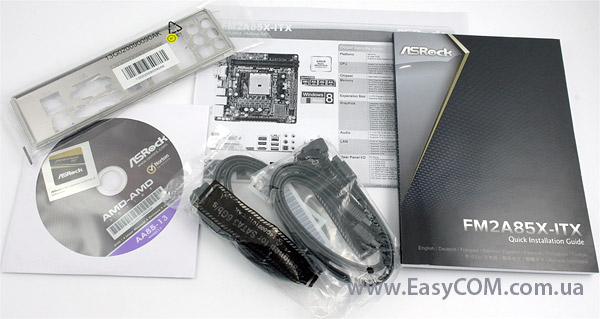

Комплект поставки ASRock FM2A85X-ITX включає:
-
посібник користувача;
-
диск з драйверами і утилітами;
-
заглушку інтерфейсної панелі;
-
чотири SATA-кабелі 6 Гбіт/с.
Комплект поставки небагатий, але цілком достатній для складання системи.
Дизайн і особливості плати

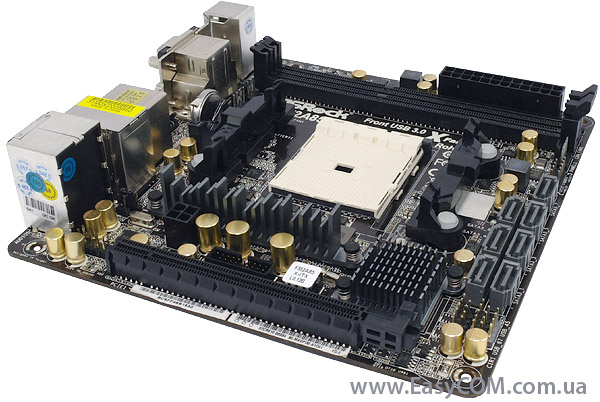

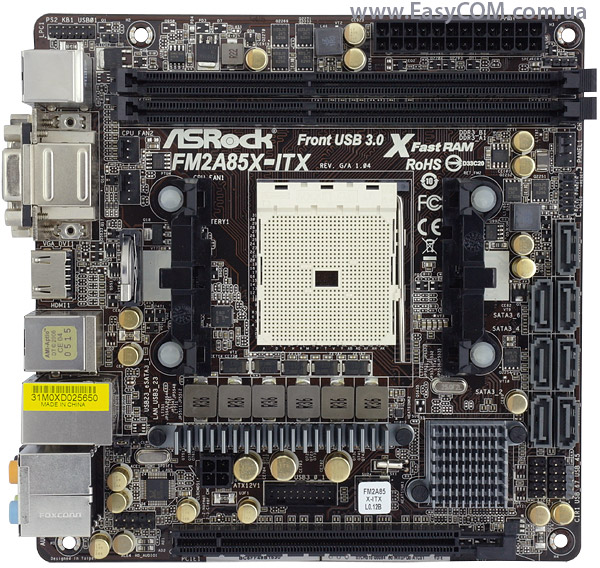

Системна плата ASRock FM2A85X-ITX виконана на друкованій платі коричневого кольору, що має шість шарів. Розташування основних елементів і роз’ємів не повинно викликати незручностей при складанні системи – всі роз’єми знаходяться у доступних місцях. Материнська плата виконана у форм-факторі mini-ITX і має відповідні форм-фактору розміри – всього 170 x 170 мм, що суттєво вплинуло на щільність розміщення елементів. На друкованій платі зроблені чотири монтажні отвори, які знаходяться по кутам, таке розташування отворів виключає «провисання» будь-якого з країв.

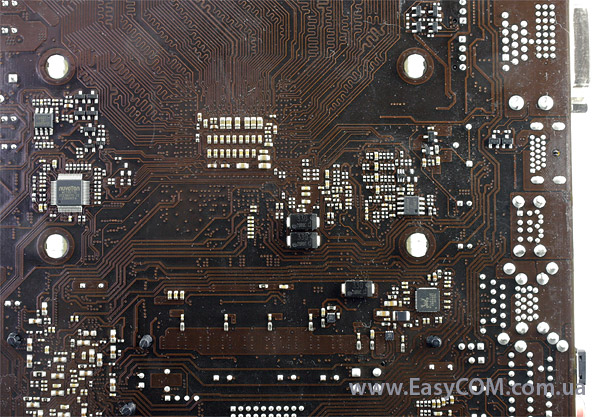

Зворотна сторона материнської плати приваблює до себе увагу відсутністю опорної пластини для встановлення масивної системи охолодження APU, а також достатком елементів, що не помістилися на лицьовій стороні. Саме велика кількість елементів на звороті перешкодило інженерам компанії-виробника оснастити материнську плату опорною пластиною.

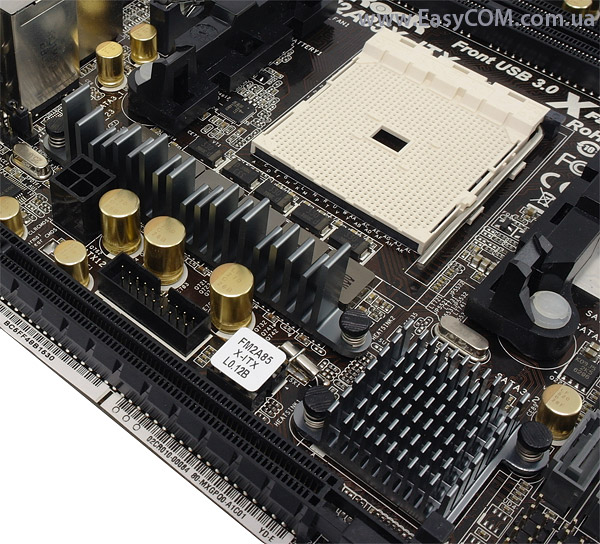

Для відводу тепла встановлений алюмінієвий радіатор, який прохолоджує FCH AMD A85X. Радіатор цілком справляється з своїм завданням – у процесі тестування плати на ньому була зафіксована температура 44°C, що звичайно, далеко від критичного значення, але все-таки ми рекомендували б забезпечити циркуляцію повітря всередині корпуса. Крім радіатора чіпсету на материнській платі присутній ще один радіатор – він відводить тепло від елементів ланцюга живлення процесора, що нагріваються.

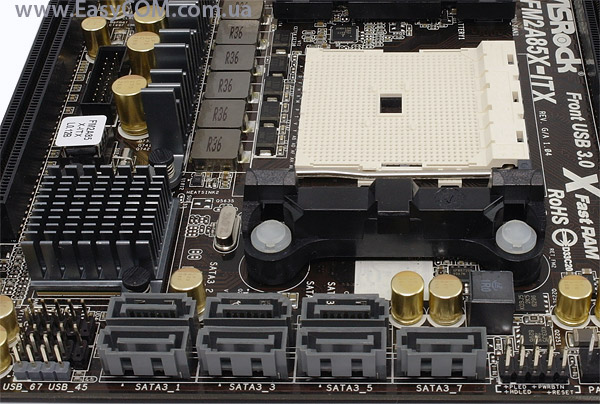

Для підключення накопичувачів на платі присутні сім портів SATA, які відповідають специфікації SATA 6 Гбіт/с. Всі вони реалізовані силами чіпсету AMD A85X. Є підтримка масивів SATA RAID 0, 1, 5 і 10. Достаток портів SATA і підтримка масивів RAID дозволять зібрати на базі розглянутої плати продуктивне мережне сховище (NAS).

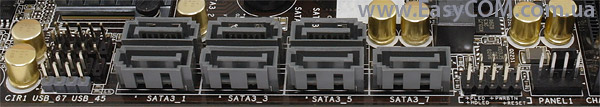

Трохи нижче портів SATA знаходяться дві колодки для підключення портів USB 2.0, які дозволять вивести чотири додаткові порти. На додаток до двох портів USB 3.0 на інтерфейсній панелі, можна підключити додатковий модуль з ще двома портами за допомогою 19-контактного роз’єму, який знаходиться біля роз’єму PCI Express x16. Поруч з колодками USB 2.0 знаходиться колодка для підключення пристроїв CIR (Consumer Infrared), але такі пристрої дуже рідкі, і набагато простіше скористатися комплектом USB передавач+пульт, вибір яких набагато ширше.

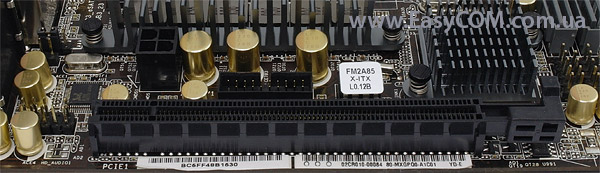

Можливості розширення представлені всього одним слотом PCI-Express 2.0 х16, що для материнських плат форм-фактору mini-ITX цілком стандартно. Роз’єм PCI Express 2.0 x16 використовує всі шістнадцять ліній PCI Express і допускає встановлення будь-якого сучасного відеоадаптера. Втім, використання високопродуктивного відеоадаптера в подібній системі малоймовірно, але роз’єм можна використовувати для підключення інших плат розширення, наприклад ТВ-тюнера, звукової або додаткової мережної карти і т.ін.

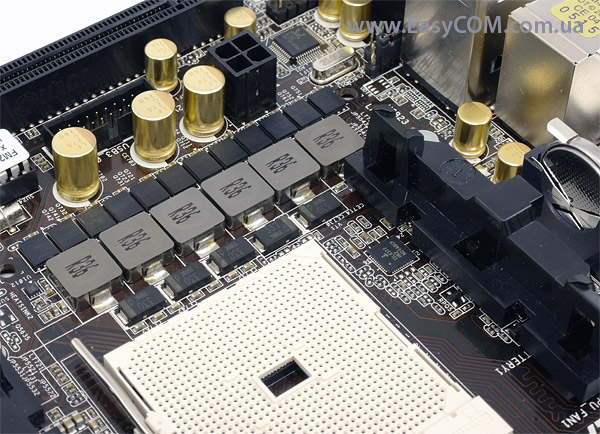

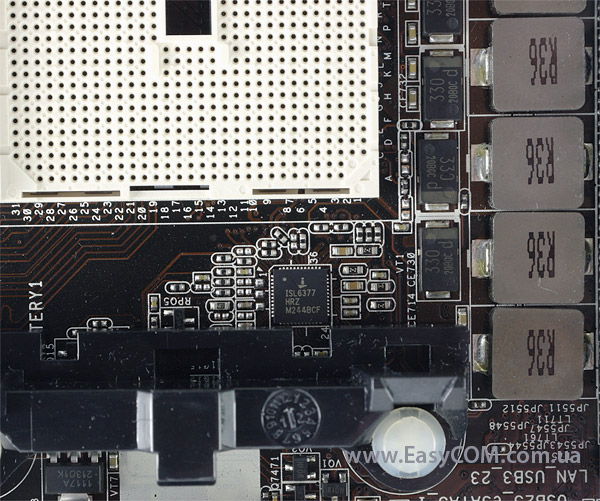

Система живлення процесора плати ASRock FM2A85X-ITX побудована за схемою 4+2-фази: чотири фази приділяються для живлення обчислювальних ядер APU і відеоядра і дві – для живлення вбудованого в процесор північного мосту і контролера пам'яті. Система живлення процесора управляється ШІМ-контролером Intersil ISL6377.
Додаткове живлення процесора підводить до материнської плати через 4-контактний роз’єм. Зважаючи на те, що материнська плата не орієнтована на розгін, використання такого роз’єму цілком виправдана.

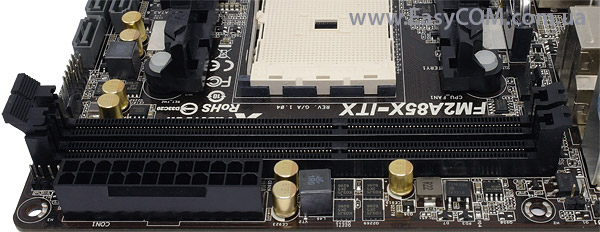

Материнська плата ASRock FM2A85X-ITX оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Згідно з специфікацією підтримуються модулі, що працюють у двоканальному режимі на частотах від 1066 до 1866 МГц у номінальному режимі і до 2400 МГц у режимі розгону. Максимальний об'єм пам'яті може досягати 32 ГБ, чого повинно бути цілком достатньо для виконання більшості завдань.

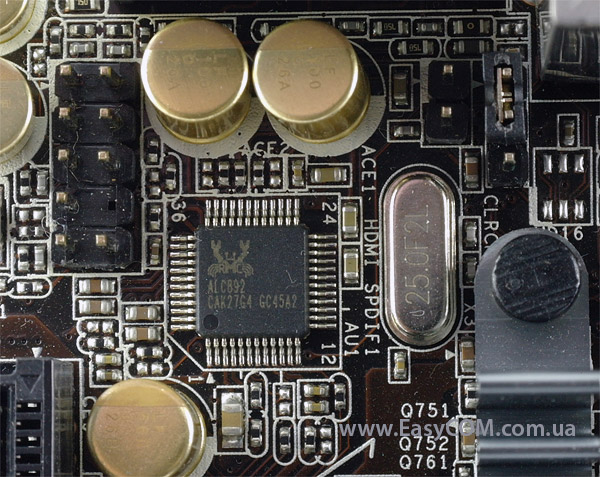

Звукова підсистема розглянутої материнської плати заснована на базі 8-канального HDA-кодека Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

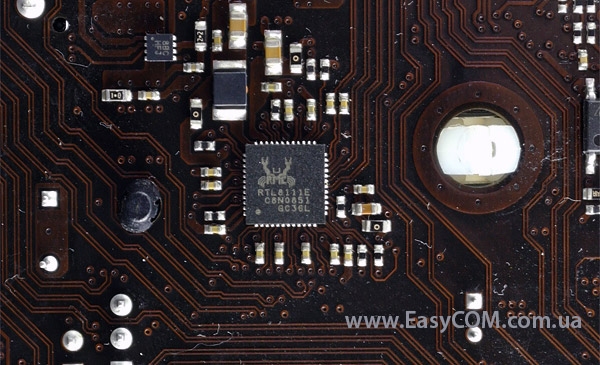

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek 8111E, який знаходиться на звороті материнської плати.

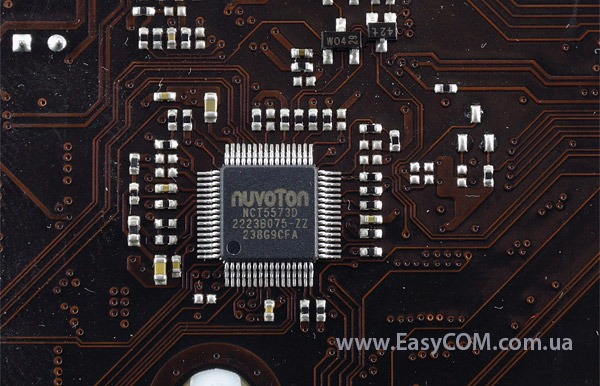

За роботу порту PS/2, спостереженням за температурою і швидкістю обертання вентиляторів відповідає мікросхема Nuvoton NCT5573D, яка, як і LAN-контролер, знаходиться на звороті материнської плати.

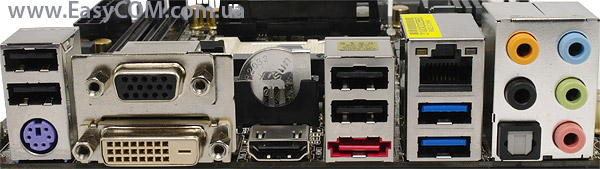

На інтерфейсну панель ASRock FM2A85X-ITX виведені наступні порти:
-
1 x PS/2 (клавіатура);
-
1 x DVI-D;
-
1 x HDMI;
-
1 x VGA
-
4 x USB 2.0;
-
2 x USB 3.0;
-
1 x eSATA 6 Гбіт/с;
-
1 x LAN (RJ45);
-
1 x оптичний S/PDIF вихід;
-
5 x аудіовихід.
Інтерфейсна панель досить функціональна, присутні всі необхідні порти введення/виводу. Особливо відзначимо наявність порту eSATA, який, як і п'ять аналогових аудіовиходів разом з S/PDIF буде дуже до речі при побудові HTPC. Також корисним буде наявність як двох цифрових, так і одного аналогового відеовиходів.

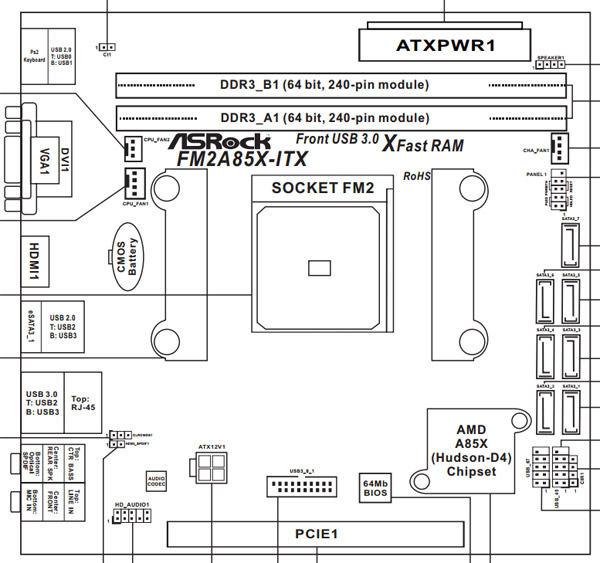

На схемі плати ASRock FM2A85X-ITX можна побачити, що для підключення процесорного вентилятора на платі є два роз’єми – трьох- і чотириконтакний. Для підключення системного вентилятора передбачений один чотириконтактний роз’єм.
UEFI BIOS

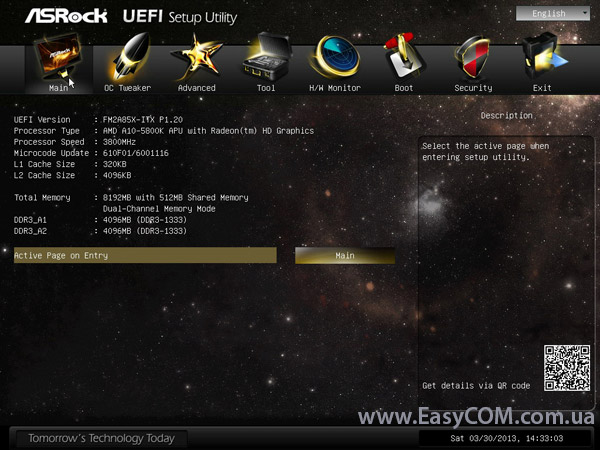

Материнська плата ASRock FM2A85X використовує сучасне попереднє авантаження з різнокольоровим графічним інтерфейсом, навігація по пунктам меню виконується за допомогою мишки. У розділі Main виводиться інформація про встановлену модель процесора, а також про загальний об'єм і поточній частоті ОЗП.
Основна частина налаштувань, що стосуються зміни частоти роботи системної шини, CPU, вбудованого графічного ядра, оперативної пам'яті зосереджена в розділі OC Tweaker.

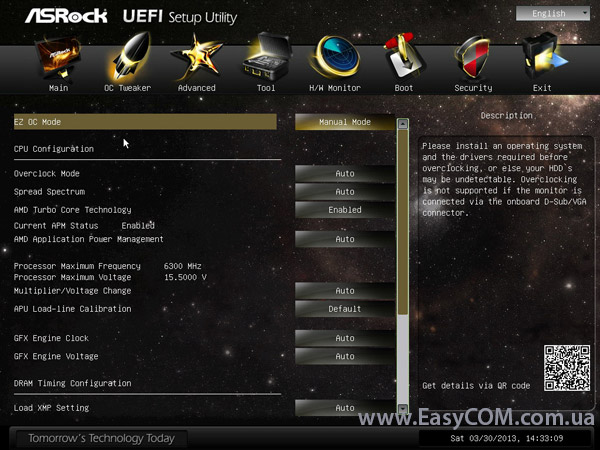

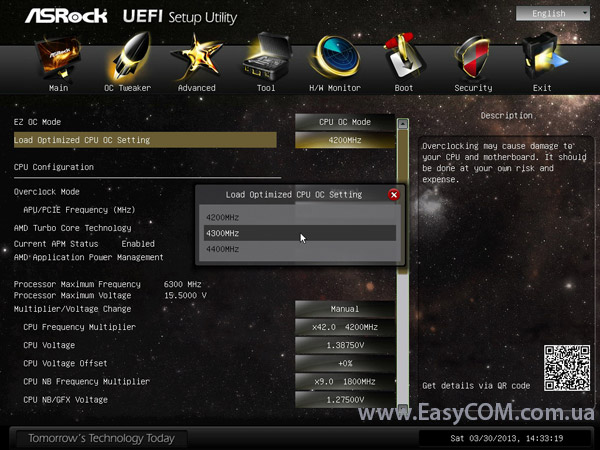

У розділі OC Tweaker можна знайти пункт Load Optimized CPU OC Setting, у якому можливий вибір одного з попередньо записаних профілів розгону процесора.

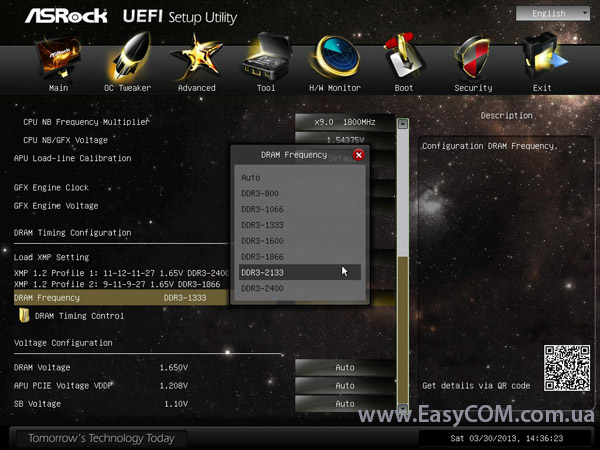

Множник частоти пам'яті дозволяє змінювати частоту від 1600 МГц до 2400 МГц.
Налаштування, необхідні для розгону і оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
Профілі автоматичного розгону процесора |
Load Optimized CPU OC Setting |
4200 - 4400 |
100 |
Таймінги оперативної пам'яті |
DRAM Timing Control |
tCL, tRCD, tRP, tRAS, CR, tRC, tWR, tRFC, tRRD, tWTR, tRTP, tFAW |
|
Частота системної шини |
APU/PCIE Frequency |
100 - 136 |
1 |
Турбо множник |
Boost Frequency Multiplier |
16 - 63 |
1 |
Процесорний множник |
CPU Frequency Multiplier |
14 - 63 |
1 |
Напруга на процесорі |
CPU Voltage |
0,60000 – 1,55000 |
0,00625 |
Можливе відхилення від встановленої напруги на процесорі |
CPU Voltage Offset |
0, 10% |
10 |
Множник частоти інтегрованого в чіпсет північного мосту |
CPU NB Frequency Multiplier |
5 - 31 |
1 |
Напруга на інтегрованому в чіпсет північному мосту |
CPU NB/GFX Voltage |
0,60000 – 1,55000 |
0,00625 |
Частота графічного ядра процесора |
GFX Engine Clock |
400, 411, 422, 434, 447, 461, 475, 490, 506, 524, 543, 563, 585, 608, 633, 661, 691, 724, 760, 800, 844, 894, 950, 1013, 1086, 1169, 1267, 1382, 1520, 1689, 1900 |
|
Напруга на графічному ядрі процесора |
GFX Engine Voltage |
1,199 – 1,543 |
0,006 |
Частота оперативної пам'яті |
DRAM Frequency |
800, 1066, 1333, 1600, 1866, 2133, 2400 |
|
Напруга на оперативній пам'яті |
DRAM Voltage |
1,165 – 1,800 |
0,005 |
Напруга на шині PCIE |
APU PCIE Voltage VDDP |
1,208 – 1,563 |
0,012 0,013 |
Напруга на чіпсеті |
SB Voltage |
1,10 – 1,40 |
0,10 |

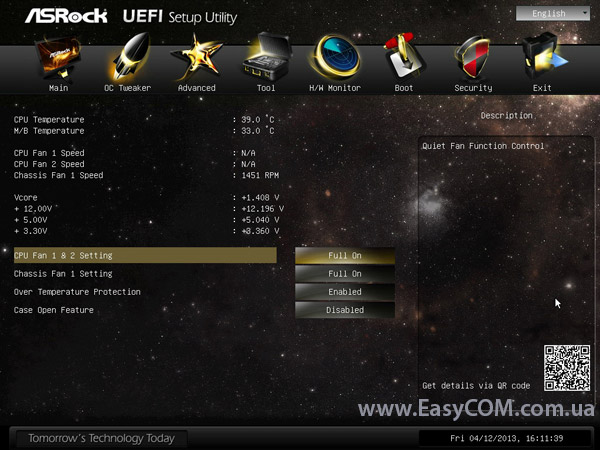

У розділі «H/W Monitor» відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів.
Крім цього в даному розділі можна стежити за:
-
напругою на ядрі процесора;
-
напругою на лініях живлення +12В, +5В і +3,3В;
-
температурою APU і материнської плати.
На жаль, доступу до спостереження за напругою на модулях оперативної пам'яті немає.
Окремо варто відзначити можливість зняття «скріншотів» в BIOS.
Тестування
Для перевірки можливостей материнської плати використовувалося наступне обладнання:
APU |
AMD A10-5800K |
Кулер |
Scythe Mugen 3 Rev. B PCGH Edition |
Оперативна пам'ять |
2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
Відеокарта |
AMD Radeon HD 7660D |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптичний привод |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 (560 Вт, 120 мм вентилятор) |
Корпус |
CHIEFTEC Libra LF-01B |
Результати тестів:

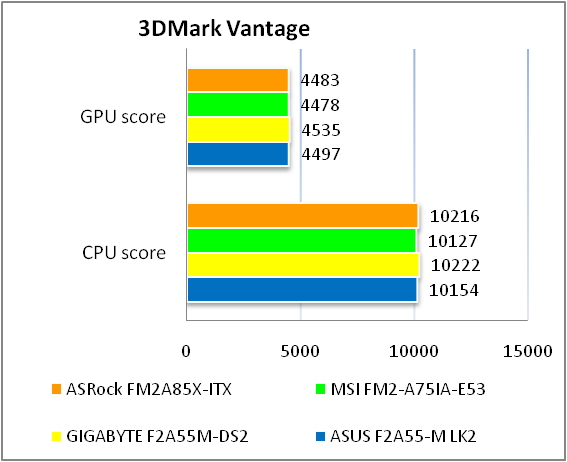

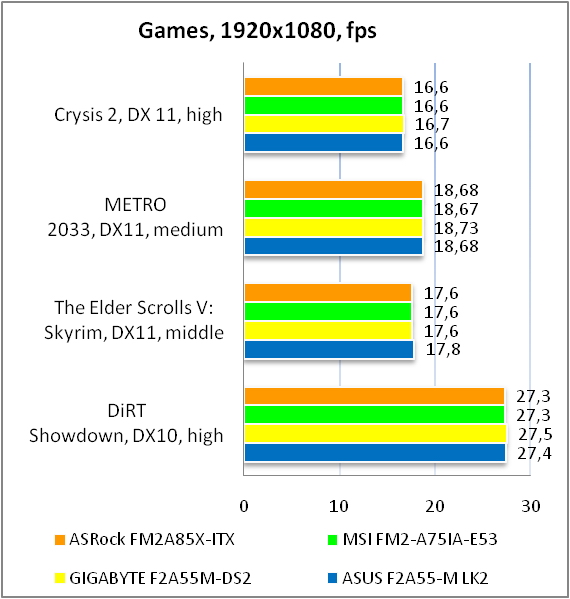

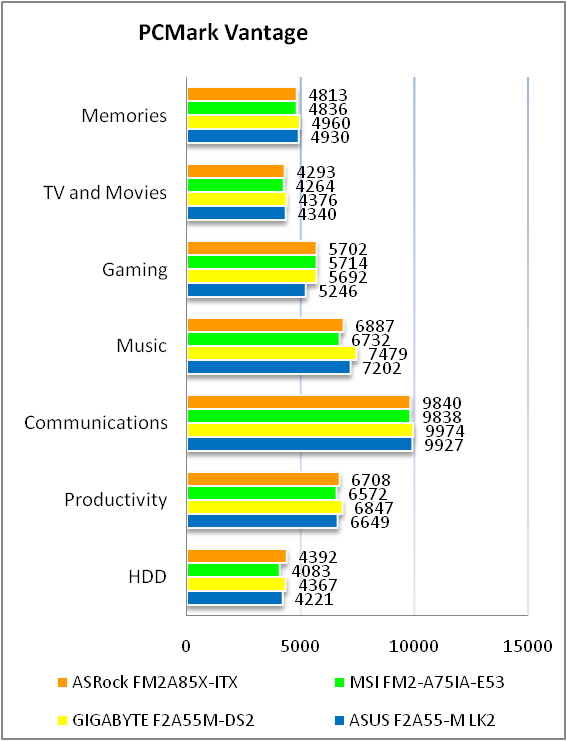

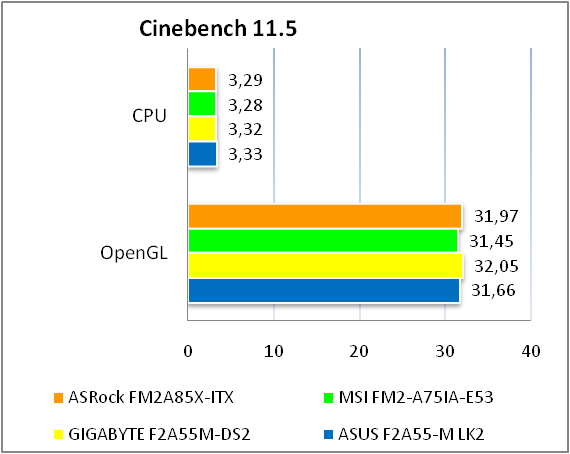

Результати тестування вирізняються від розглянутих раніше материнських плат винятково в межах погрішності тестів, що говорить про якісний рівень виконання плати і гарну оптимізацію BIOS.
Можливості розгону

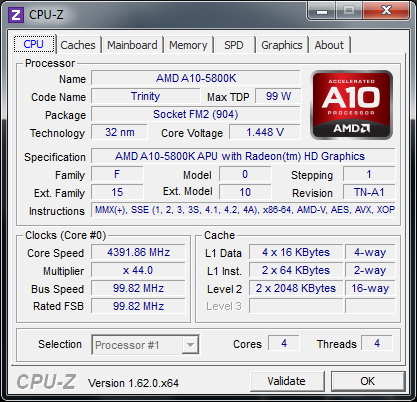

Можливості розгону тестувалися за допомогою процесора AMD A10-5800K з розблокованим множником, який вдалося розігнати до 4,5 ГГц у ручному режимі:
За допомогою автоматичного розгону в BIOS вдалося досягти частоти 4,4 ГГц.

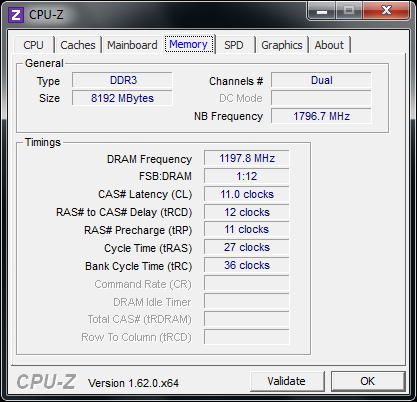

Модулі пам'яті вдалося запустити на частоті 2400 МГц, просто вибравши відповідний профіль в BIOS:
Тестування звукового тракту на основі кодека Realtek ALC892
Звіт про тестування в Rightmark Audio Analyzer
Режим роботи 16-bit, 44,1 khz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.18, -0.20 |
Дуже добре |
Рівень шуму, дБ (А) |
-83.3 |
Добре |
Динамічний діапазон, дБ (А) |
84.0 |
Добре |
Гармонійні викривлення, % |
0.0034 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.7 |
Середньо |
Інтермодуляція викривлення + шум, % |
0.018 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-82.9 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 khz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.6 |
Відмінно |
Рівень шуму, дБ (А) |
-83.7 |
Добре |
Динамічний діапазон, дБ (А) |
84.4 |
Добре |
Гармонійні викривлення, % |
0.0033 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-77.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.017 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-80.5 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.015 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Встановлений аудіокодек Realtek ALC892 забезпечує достатню якість звуку для повсякденного використання, цінителям же якісного звуку доведеться обзавестися дискретною звуковою картою.
Висновки
Материнська плата ASRock FM2A85X являє собою досить цікаве рішення, на основі якого можна зібрати не тільки HTPC або домашній комп'ютер, але і продуктивний NAS. Для складання мережного накопичувача материнська плата розташовує сьома портами SATA і одним портом eSATA, чого цілком достатньо. До того ж для забезпечення роботи NAS на базі ПК існує безкоштовна операційна система FreeNAS, у якій є можливість керування NAS за допомогою web-інтерфейсу, а також інші необхідні додатки. При цьому вартість готового NAS розрахованого на встановлення 7 накопичувачів буде набагато вище, ніж вартість материнської плати та усіх необхідних комплектуючих.
Крім основи для створення NAS, дана материнська плата підійде і для створення невеликого домашнього комп'ютера або HTPC, але у випадку останнього, відчувається нестатність вбудованого модуля бездротової мережі Wi-Fi. Що ж стосується вартості, то на момент написання огляду вартість ASRock FM2A85X коливалася навколо оцінки 94 USD, що цілком справедливо за настільки функціональну материнську плату, засновану на «топовому» чіпсеті.
Будь-яких критичних недоліків за час тестування виявлено не було.
Переваги:
-
підтримка портів USB 3.0 і велика кількість портів SATA 6 Гбіт/c;
-
гарний розгінний потенціал;
-
попередньо встановлені в BIOS профілі автоматичного розгону процесора;
-
якісна елементна база;
-
використання достатньо якісного аудіокодека;
-
гарне компонування інтерфейсної панелі.
Особливості:
-
відсутня підтримка застарілих інтерфейсів FDD і IDE;
-
відсутня опорна пластина для встановлення масивних СО процесора.
Автор: Александр Корнієнко
Переклад: Анна Смірнова
Висловлюємо подяку компанії ASRock за надану для тестування материнську плату.
Висловлюємо подяку компаніям BIOSTAR, Chieftec, Kingston, і SeaSonic за надане для тестового стенда обладнання.
Опубліковано : 24-04-2013
