Огляд материнської плати ASRock B560 Steel Legend: коли не потрібен розгін

30 березня стартував продаж 11-го покоління процесорів Intel Core (Rocket Lake-S), і ми вже встигли познайомитися з можливостями нового топового чіпсета Intel Z590. Однак далеко не всім потрібні флагманські рішення з підтримкою розгону процесора. Для масового сегмента більший інтерес представляє чіпсет Intel B560. Давайте ж розберемося, що нового компанія Intel додала в свій доступніший набір системної логіки в порівнянні з попередником Intel B460.

Оскільки процесори лінійки Rocket Lake-S отримали 20 ліній PCIe, то Intel вирішила зменшити їх число в самому чіпсеті з 16 до 12. Вони як і раніше підтримують стандарт PCIe 3.0. У свою чергу процесор може розподіляти свої лінії PCIe 4.0 між слотами за схемою x16+x4, виключаючи можливість створення мультіграфічних зв'язок із відеокарт NVIDIA.

Головним же сюрпризом стала підтримка розгону оперативної пам'яті на платах з Intel B560, чого не вистачало минулим поколінням. Також радує реалізація інтерфейсів USB 3.2 Gen 2x2 (20 Гбіт/с) та USB 3.2 Gen 2 (10 Гбіт/с).

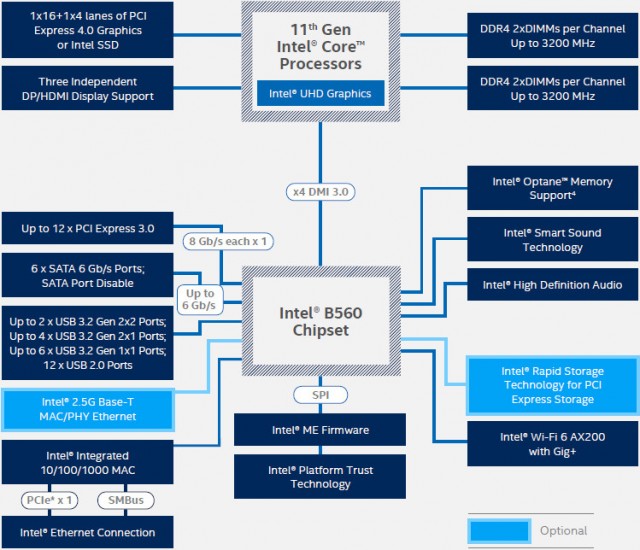

Зведена таблиця технічних характеристик деяких чіпсетів Intel виглядає так:

Інших відмінностей у чіпсетах немає, тому саме час перейти до знайомства з новинкою - ASRock B560 Steel Legend.

Специфікація

Упаковка і комплект постачання

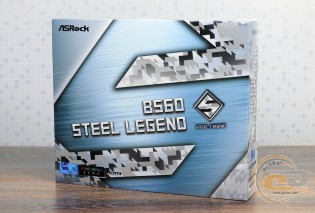

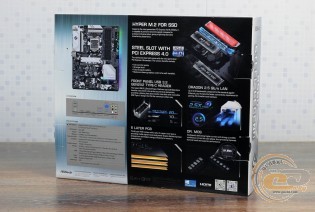

Материнська плата постачається в картонній упаковці з приємним оформленням у світлих тонах. На звороті упаковки відведена під опис ключових її особливостей і переваг.

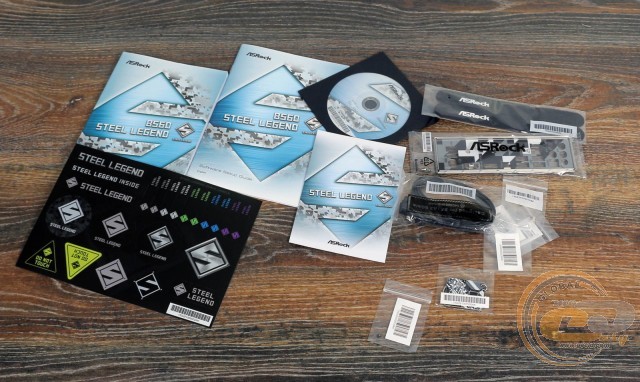

У коробці ми виявили такий набір аксесуарів:

• диск із ПЗ;
• набір паперової документації;
• два SATA-шлейфи;
• заглушку інтерфейсної панелі;
• брелок і набір наклейок;
• пару стяжок для дротів;
• гвинти для кріплення M.2 SSD.

Дизайн і особливості плати

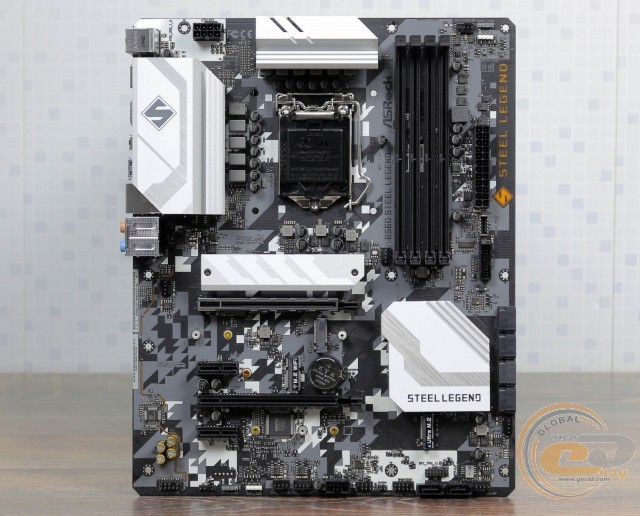

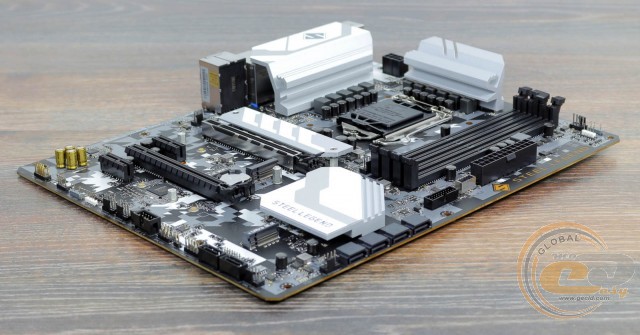

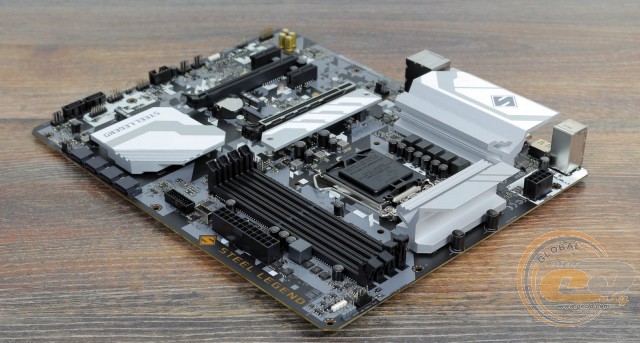

ASRock B560 Steel Legend виконана на друкованій платі чорного кольору формату ATX і прикрашена стильним камуфляжним принтом. Її оформлення напевно сподобається бажаючим зібрати систему в світлих тонах.

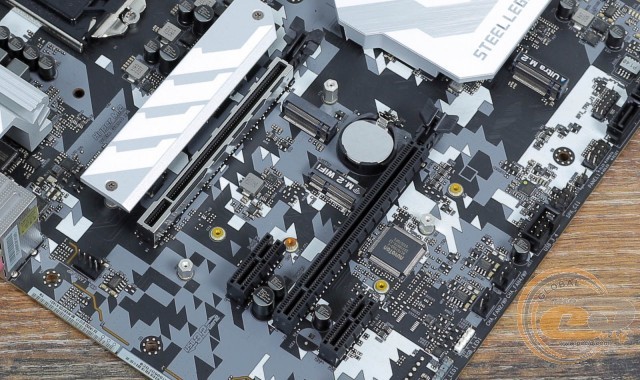

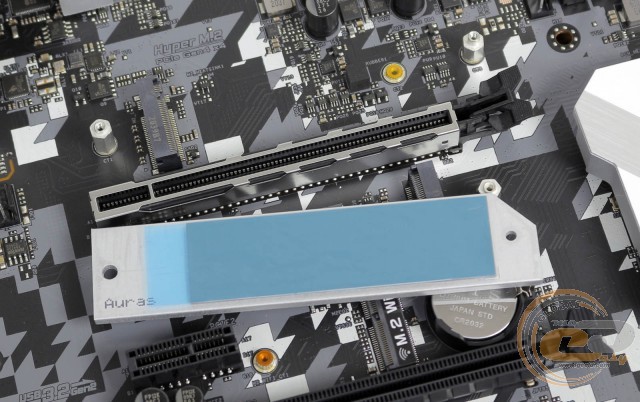

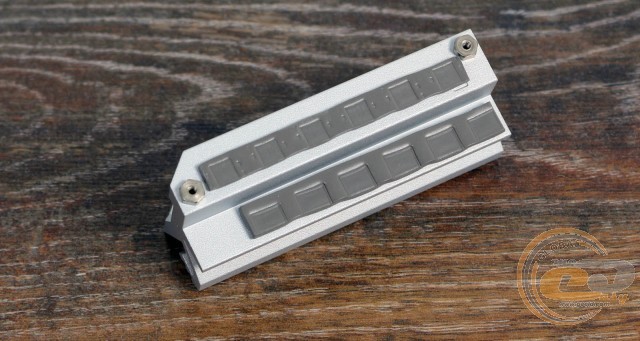

З цікавих моментів відзначимо посилений слот для відеокарти, а також наявність радіатора охолодження M.2-накопичувача і роз'єму M.2 2230 для установки модуля бездротових інтерфейсів (купується окремо).

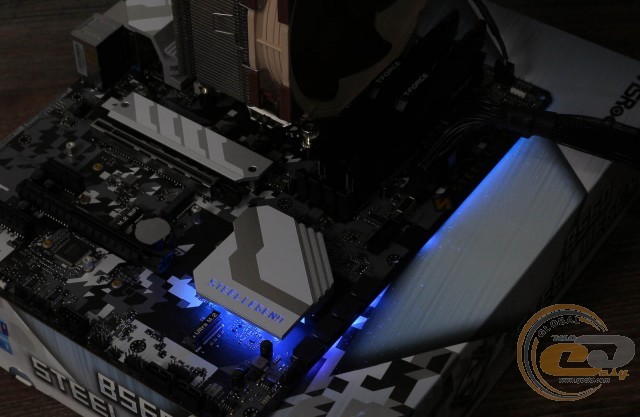

За доброю традицією не обійшлося без LED-підсвічування, яке представлено ​​світлодіодами на чіпсетному радіаторі і по правому боку друкованої плати. Для підключення стрічок та інших компонентів з ілюмінацією на платі є пара RGB-колодок і дві колодки для адресного підсвічування. Технологія ASRock Polychrome RGB дозволить вам синхронізувати між собою світіння всіх компонентів.

Компонування набортних елементів виконане на вищому рівні, і ніяких проблем зі збіркою системи у вас не виникне: DIMM-слоти використовують засувки з одного боку, а довга відеокарта не перекриє доступ до портів SATA.

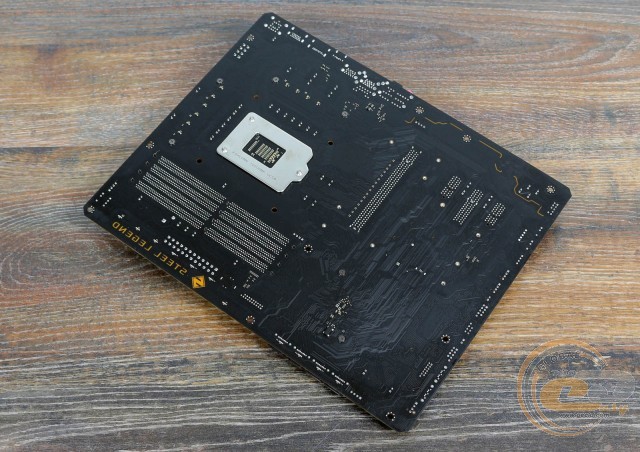

Зворотний бік друкованої плати повністю позбавлена ​​цікавих елементів, за винятком опорної пластини процесорного роз'єму і гвинтів кріплення радіаторів системи охолодження.

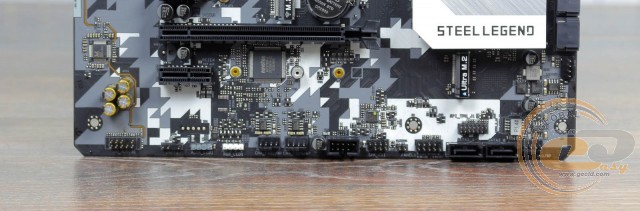

Велика частина внутрішніх роз'ємів за традицією згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, роз'єми підключення вентиляторів і світлодіодних стрічок, а також колодки підключення передньої панелі і TPM. Додатково зазначимо колодку активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка двох внутрішніх і двох зовнішніх USB 2.0. Що ж стосується USB 3.2 Gen 1, то їх шість: два внутрішніх і чотири зовнішніх.

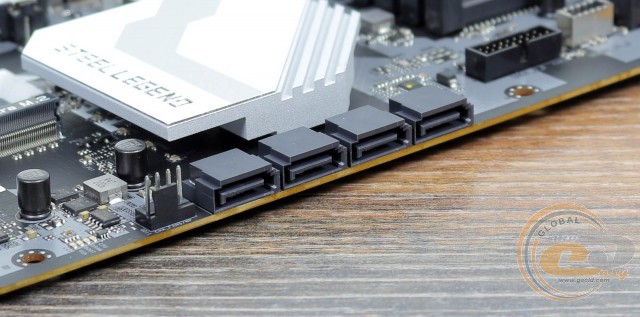

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 (один з яких підключений до процесорних ліній PCIe 4.0) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 (M2_2) ділить пропускну здатність з портом SATA 6 Гбіт/с (SATA3_1) у разі встановлення SATA M.2-накопичувача. А перший слот M.2 (M2_1) працює тільки при установці процесора Intel Core 11-го покоління.

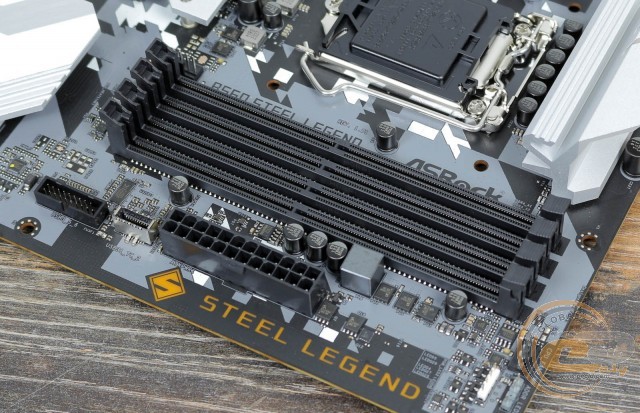

Системна плата ASRock B560 Steel Legend оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4800 МГц в розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 2x2 Type-C і USB 3.2 Gen 1.

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B560, а ще два накривають елементи підсистеми живлення процесора. До слова, один з них охолоджується не тільки мікросхеми вузла VRM, а й дроселі.

Під час тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета - 42,9°C;
• верхній радіатор охолодження елементів підсистеми живлення процесора - 45,3°;
• бічний радіатор охолодження елементів підсистеми живлення процесора - 42°;
• неприкриті радіатором дроселі - 46,5°C.

Ефективність роботи системи охолодження знаходиться на відмінному рівні, і ніяких проблем з її перегрівом точно не буде.

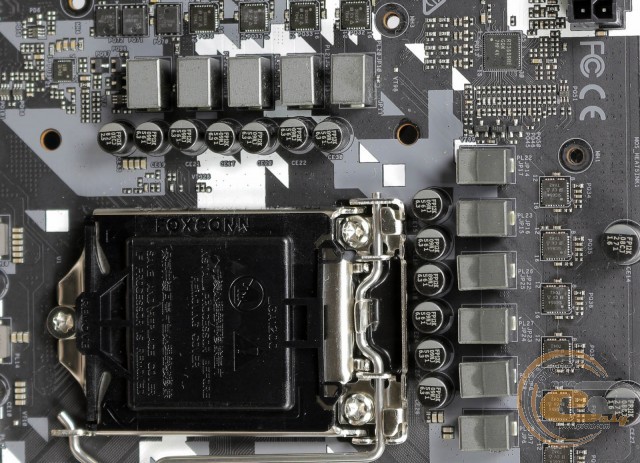

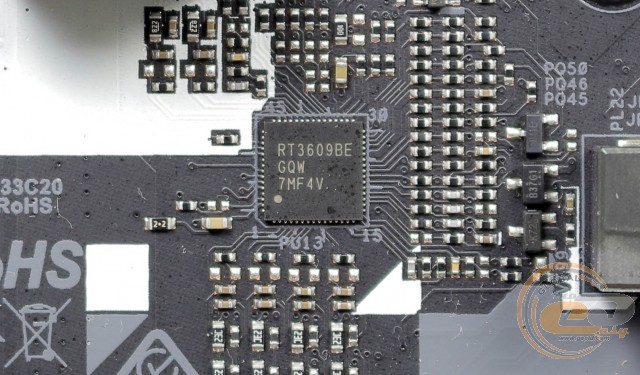

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері Richtek RT3609BE. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, дроселі з феритовим осердям на 60 А і мікросхеми SiC654 (50 A) від Vishay Siliconix.

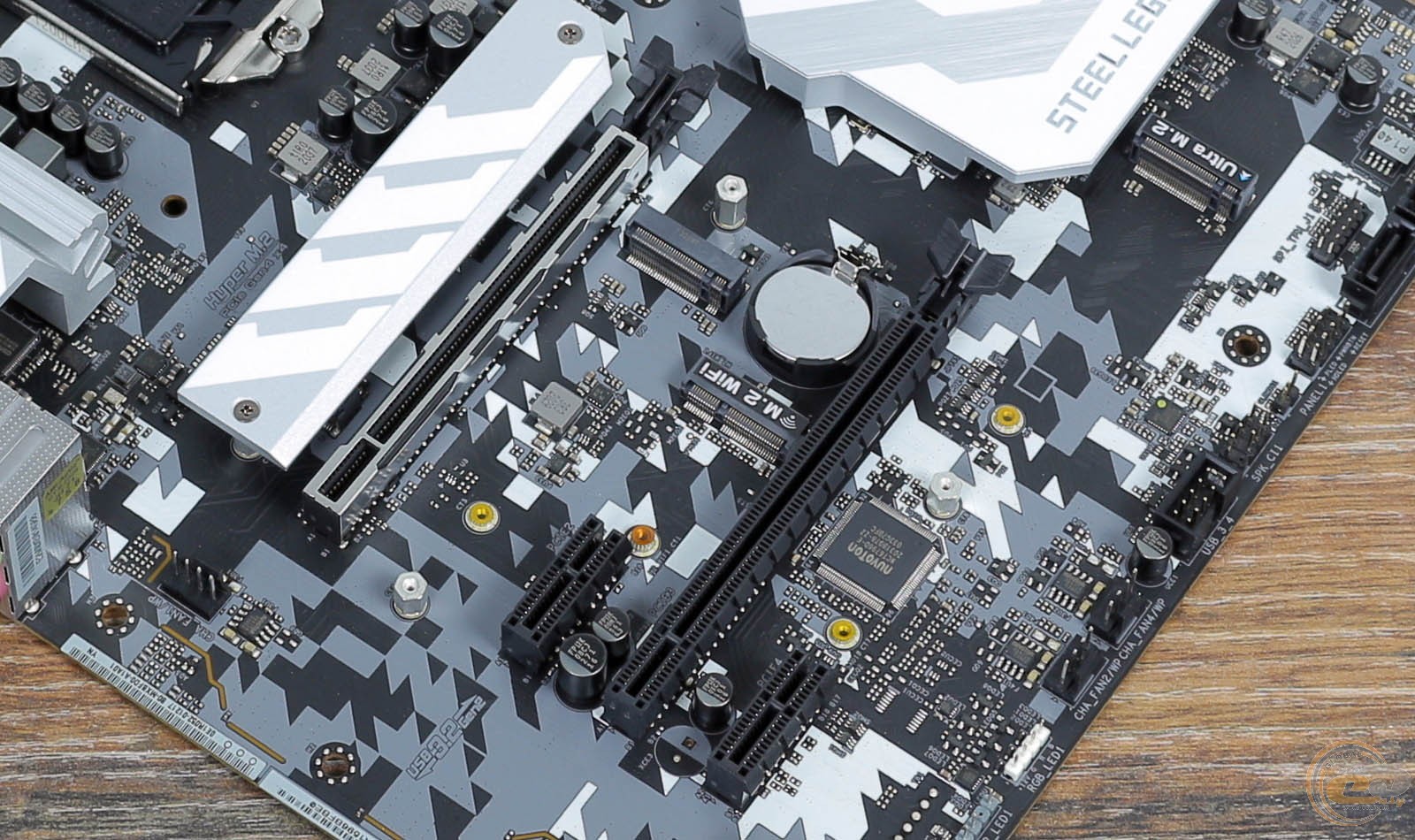

Незважаючи на формат ATX, для розширення функціональності ASRock B560 Steel Legend пропонує всього чотири слоти:

1. PCI Express 4.0 x16;
2. PCI Express 3.0 x1;
3. PCI Express 3.0 x16 (у режимі x2);
4. PCI Express 3.0 x1.

Будь-які обмеження, пов'язані з одночасною роботою слотів розширення, відсутні.

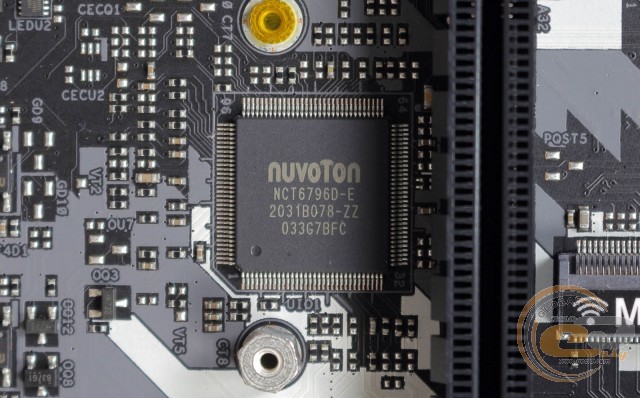

Можливості Multi I/O і управління портом PS/2 покладені на мікросхему NUVOTON NCT6796D-E.

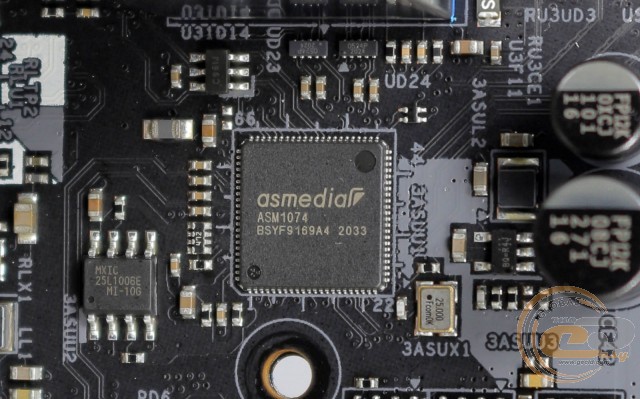

Робота додаткових портів USB 3.2 Gen 1 здійснюється силами хаба ASMedia ASM1074.

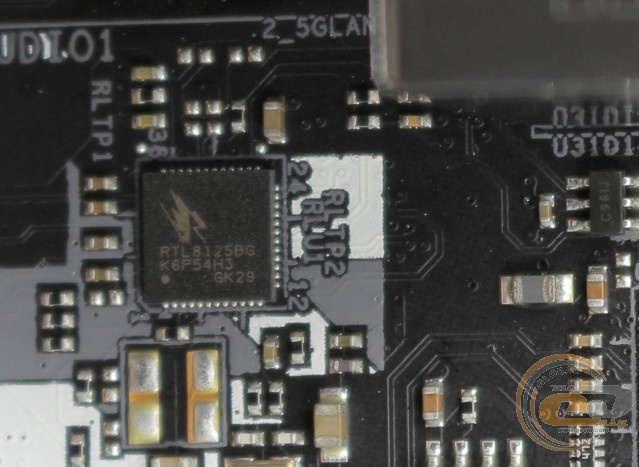

Для підтримки мережевих з'єднань слугує LAN-контролер Dragon RTL8125BG з максимальною пропускною здатністю 2,5 Гбіт/с. Для пріоритезації трафіку можна використовувати фірмове ПЗ.
