Огляд материнської плати ASRock B460M Pro4: стиль і компактність

18-09-2020

ASRock B460M Pro4

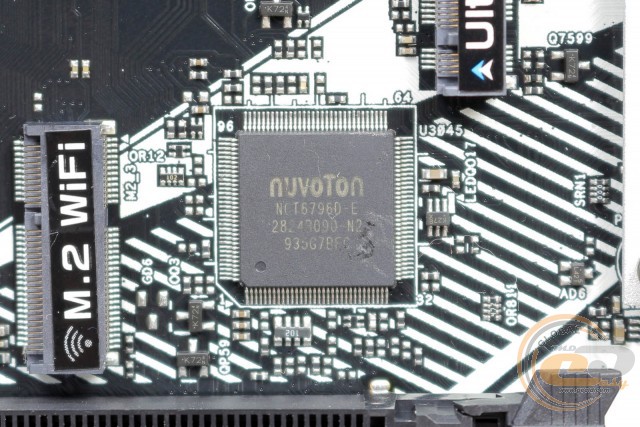

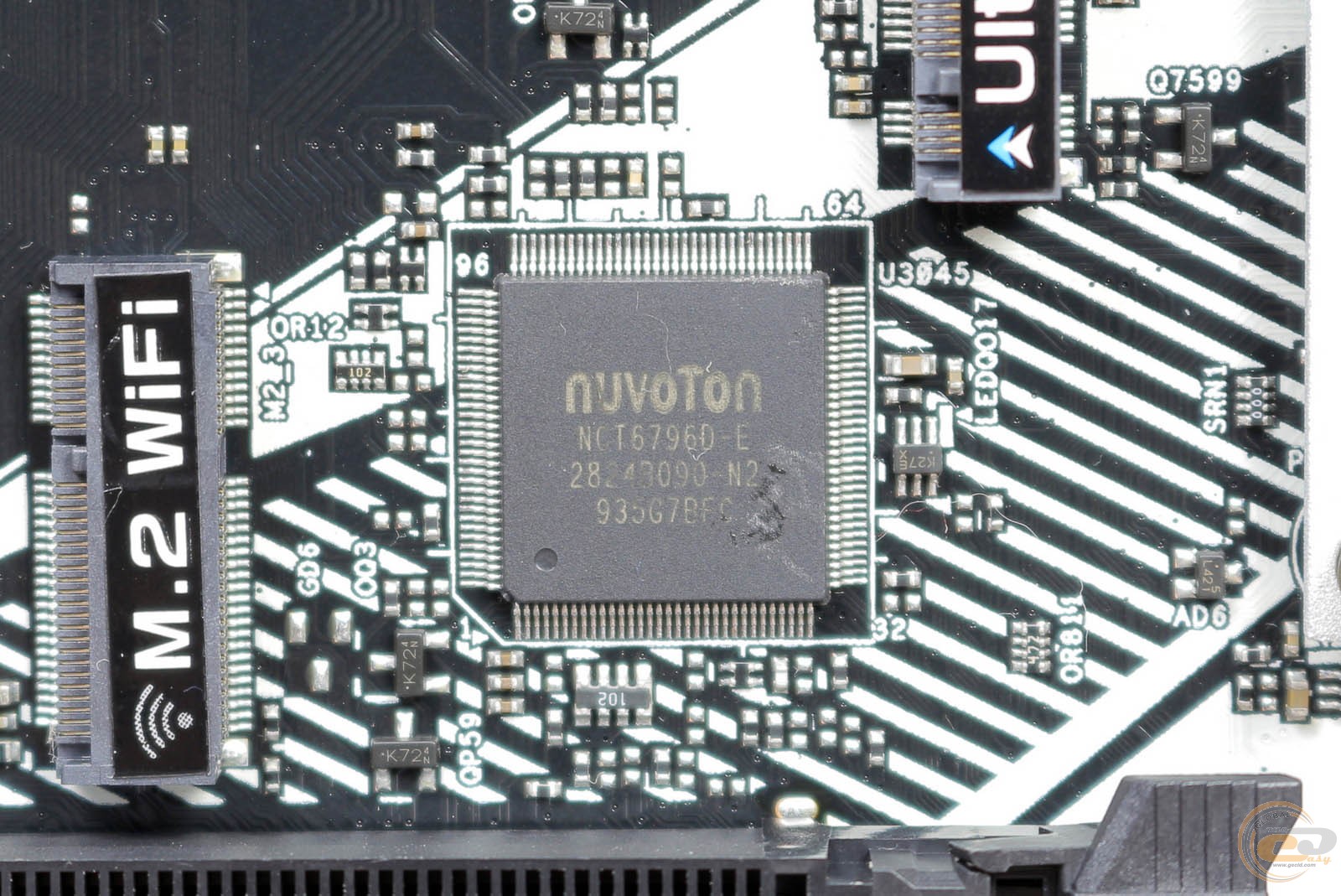

Можливості Multi I/O і управління портом PS/2 покладені на мікросхему NUVOTON NCT6796D-E.

ASRock B460M Pro4

Для підтримки мережевих з'єднань слугує LAN-контролер Intel WGI219V.

ASRock B460M Pro4

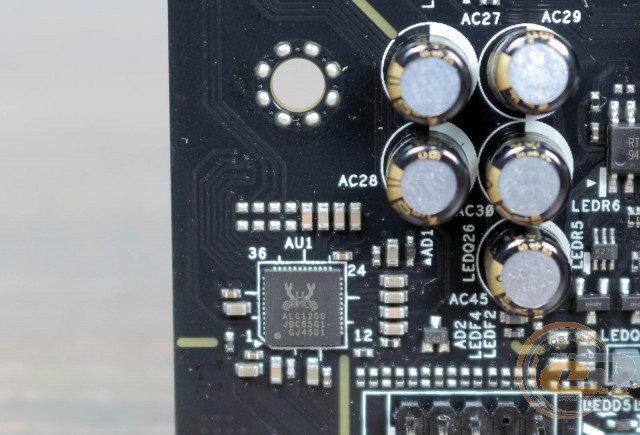

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC1200 і містить конденсатори ELNA. Звуковий тракт ізольований від іншої частини друкованої плати для зниження впливу наведень.

ASRock B460M Pro4

На інтерфейсну панель виведені порти:

  • 1 x PS / 2 Combo
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x D-Sub
  • 1 x RJ45
  • 2 x USB 2.0
  • 4 x USB 3.2 Gen 1 Type-A
  • 1 х USB 3.2 Gen 1 Type-C
  • 3 x аудіопорти

Інтерфейсна панель вигідно відрізняється наявністю семи портів USB і трьома відеовиходами. У комплектній заглушці для інтерфейсної панелі завчасно передбачені отвори для антен модуля бездротових інтерфейсів. А ось до мінусів можна віднести наявність всього трьох каналів.

ASRock B460M Pro4

Що ж стосується можливостей організації охолодження, то вони у ASRock B460M Pro4 цілком гідні. Є п'ять 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, а інші три використовуються для системних пропелерів або для підключення водоблоків СВО.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASRock B460M Pro4

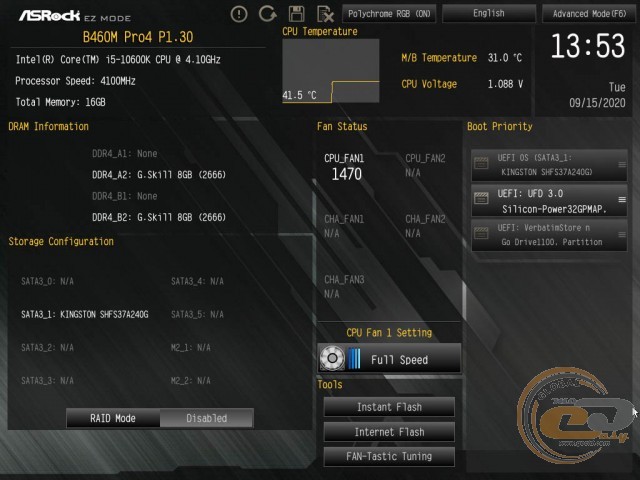

У «EZ Mode» всі необхідні налаштування згруповані на одному екрані. Незважаючи на всю простоту, даний режим дуже функціональний. З його допомогою можна не тільки моніторити стан системи, але і управляти підсвічуванням, системою охолодження, вибирати пріоритет завантаження, а також налаштовувати RAID і оновлювати прошивку.

Другий режим вже більш звичний. У ньому всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять з комфортом конфігурувати систему. А ось розігнати процесор або пам'ять не вдасться через обмеження самого чіпсету.

Можливості розгону

ASRock B460M Pro4

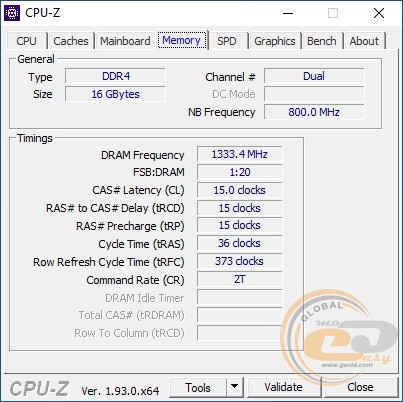

Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z стабільно працювали на максимально можливій для процесора серії Core i5 швидкості DDR4-2666 МГц.

ASRock B460M Pro4

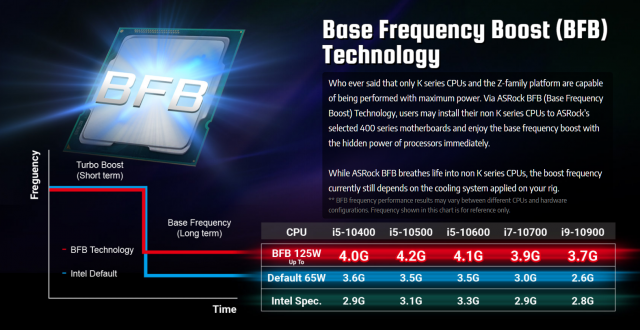

Одним з важливих переваг даної моделі є підтримка технології ASRock Base Frequency Boost (BFB). Вона піднімає TDP процесорів з заблокованим множником з 65 до 125 Вт, щоб вони могли стабільно і довго працювати на більш високих тактових частотах. Вам необхідно подбати лише про ефективне їх охолодженні.

Тестування

Для перевірки можливостей материнської плати ASRock B460M Pro4 використовувалося обладнання:

Процесор

Intel Core i5-10600K (Socket LGA1200, 6/12 x 4,1 – 4,8 ГГц, 125 Вт TDP)

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6

Накопичувач

SSD HyperX Fury 240GB SHFS37A

Блок живлення

Seasonic SS-750HT Active PFC F3

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентиляторина вдув/видув)

Монітор

Philips 329P9

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

ASRock B460M Pro4

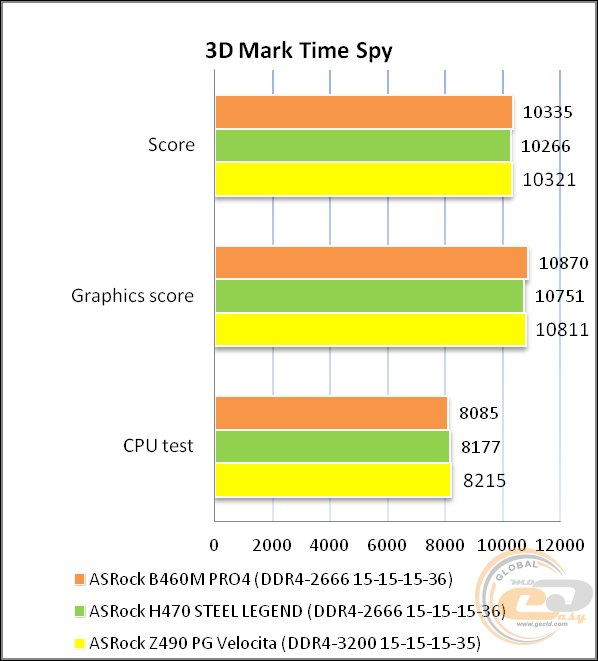

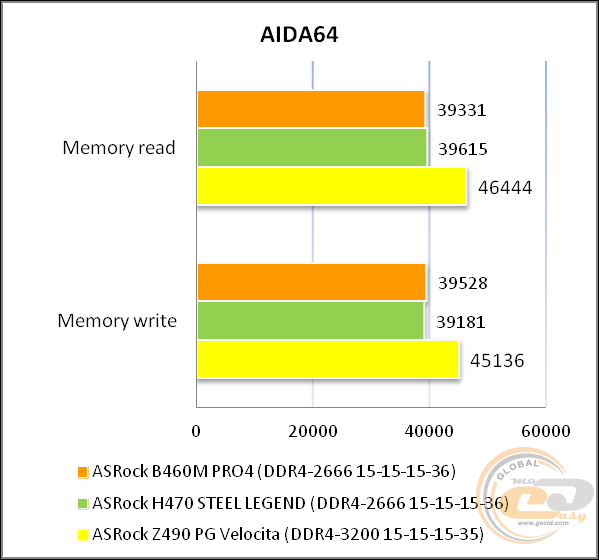

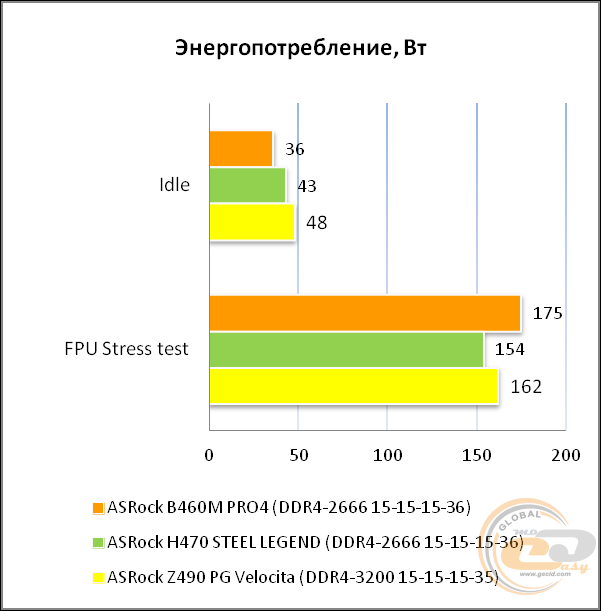

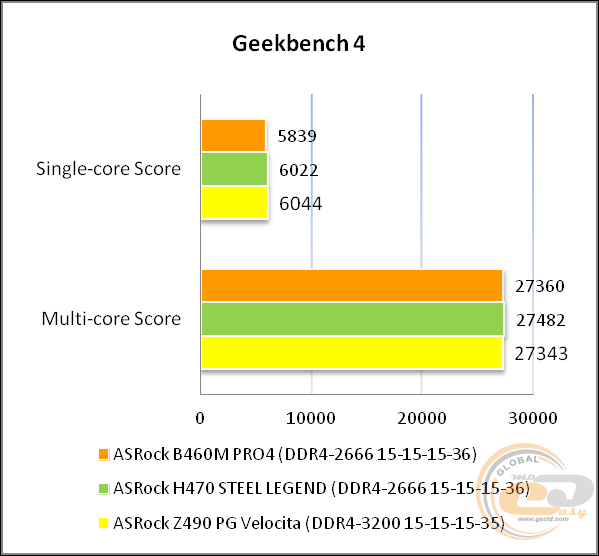

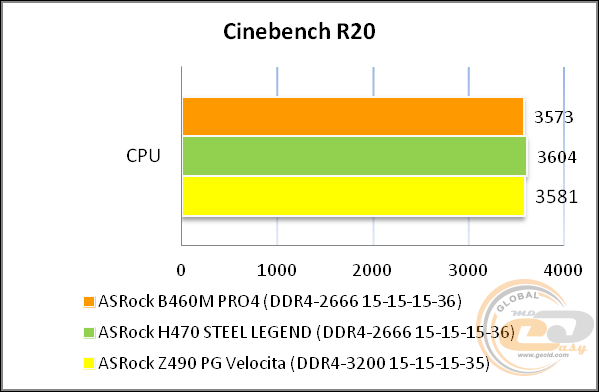

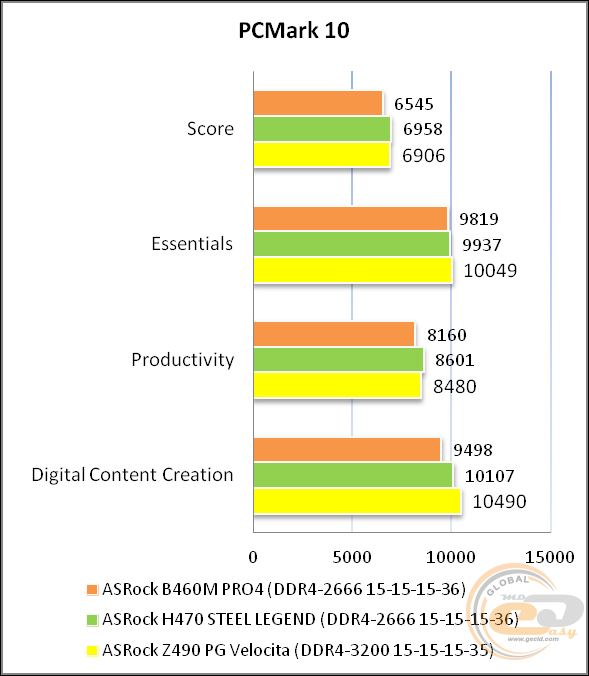

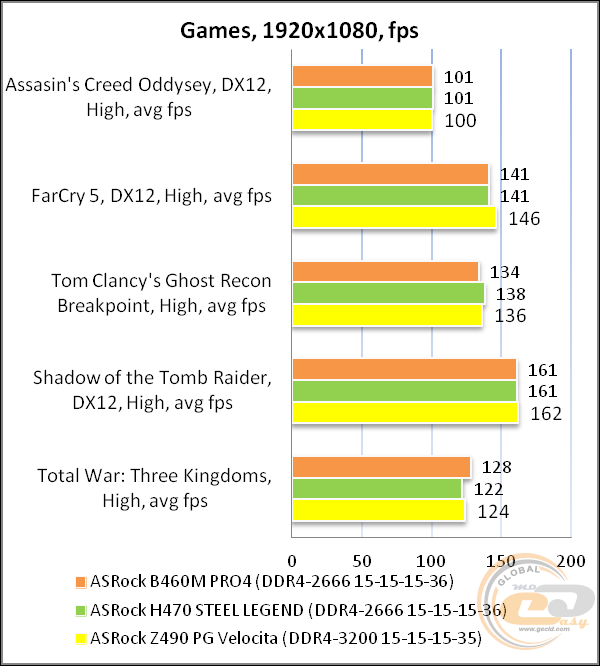

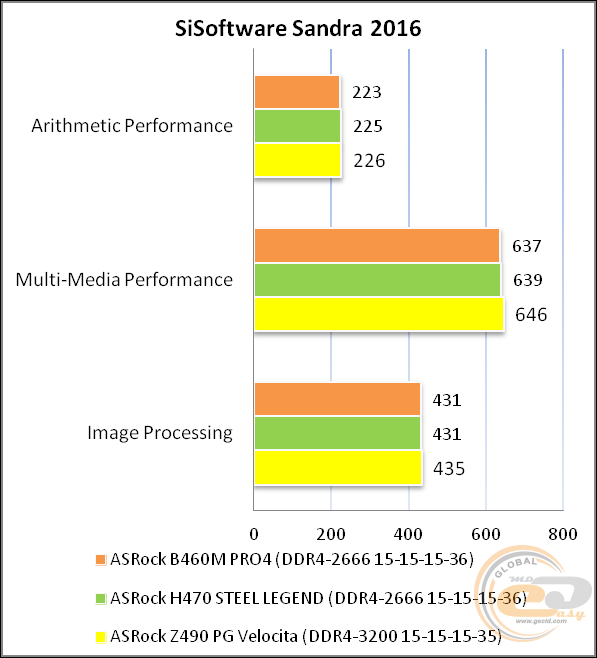

Ніяких питань до стабільності роботи ASRock B460M Pro4 у нас не виникло. На представлених графіках видно різницю в продуктивності в залежності від частоти роботи оперативної пам'яті. Підвищення з DDR4-2666 до DDR4-3200 забезпечує приріст в іграх порядку 1-5 FPS.

Тестування звукового тракту на основі кодека Realtek ALC1200

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.60

Добре

Рівень шуму, дБ (А)

-86.7

Добре

Динамічний діапазон, дБ (А)

86.8

Добре

Гармонійні викривлення, %

0.00249

Відмінно

Гармонійні викривлення + шум, дБ(A)

-80.0

Середнє

Інтермодуляційні викривлення + шум, %

0.104

Середнє

Взаємопроникнення каналів, дБ

-85.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.013

Дуже добре

Загальна оцінка



Добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.64

Добре

Рівень шуму, дБ (А)

-87.4

Добре

Динамічний діапазон, дБ (А)

87.4

Добре

Гармонійні викривлення, %

0.00273

Відмінно

Гармонійні викривлення + шум, дБ(A)

-80.5

Добре

Інтермодуляційні викривлення + шум, %

0.115

Середнє

Взаємопроникнення каналів, дБ

-82.8

Дуже добре

Інтермодуляції на 10 кГц, %

0.012

Дуже добре

Загальна оцінка



Добре

Звукова підсистема показала себе з хорошого боку, і її можливостей більш ніж достатньо для повсякденного використання.

Підсумок

ASRock B460M Pro4

Материнські плати на Intel B460 пропонують відмінне поєднання сучасного оснащення і більш доступну вартість. Для багатьох вони виглядають цікавіше моделей на Intel H470. Добре, що для збірки ігрової системи з однією відеокартою і без розгону процесора їх можливостей більш ніж достатньо.

Яскравим тому прикладом є ASRock B460M Pro4 з середньою вартістю близько $105. Вона пропонує симпатичний дизайн в чорно-білих тонах і гідну функціональність у вигляді чотирьох DIMM-слотів, двох роз'ємів Ultra M.2 (для одного є радіатор), посиленого слота PCIe 3.0 x16, гігабітного LAN-контролера від Intel, 8-канального аудіокодека Realtek ALC1200 з підтримкою Nahimic Audio і слота для модуля бездротових інтерфейсів Wi-Fi. Для повного комплекту не вистачає тільки USB 3.2 Gen 2.

До її особливостей віднесемо відсутність кріпильних отворів на правому боці і традиційні обмеження з одночасної роботи деяких інтерфейсів дискової підсистеми.

У результаті ASRock B460M Pro4 виглядає дуже гідно для поціновувачів компактних домашніх систем. А якщо ви захочете підняти продуктивність процесора з заблокованим множником, то не забудьте про наявність технології ASRock BFB. Але для її використання подбайте про надійне охолодження CPU.

Переваги:

  • надійна 9-фазна підсистема живлення;
  • підтримка двох слотів Ultra M.2;
  • ефективне охолодження підсистеми живлення;
  • приємний дизайн;
  • можливість реалізувати інтерфейс Thunderbolt за допомогою відповідної колодки;
  • підтримка великої кількості портів USB;
  • радіатор охолодження M.2-накопичувача;
  • гігабітний LAN-контролер від Intel;
  • 7.1-канальний аудіокодек Realtek ALC1200 із підтримкою Nahimic Audio;
  • слот M.2 для встановлення модуля бездротових інтерфейсів Wi-Fi;
  • посилена конструкція основного слота PCIe 3.0 x16 для встановлення масивних відеокарт;
  • підтримка технології ASRock BFB для поліпшення продуктивності процесорів з заблокованим множником;
  • доступна вартість.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASRock за надану для тестування материнську плату.

Висловлюємо подяку компанії Brain за наданий для тестування процесор Intel Core i5-10600K.
