Огляд материнської плати ASRock B460M Pro4: стиль і компактність

18-09-2020

Серед усіх чіпсетів компанії Intel, у моделей з індексом «B», мабуть, найцікавіша доля. Свого часу AMD встигла застовпити індекс B350 за собою, тому Intel B250 довелося випускати з назвою Intel B360. А в кінці 2018 року було анонсоване тимчасове рішення з індексом Intel B365 на старому 22-нм техпроцесу. Його випуск спровокував брак виробничих потужностей 14-нм техпроцесу, які були потрібні для процесорів.

ASRock B460M Pro4

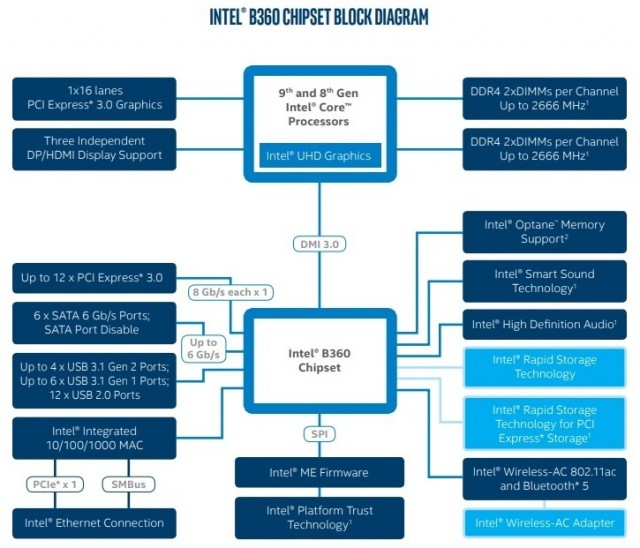

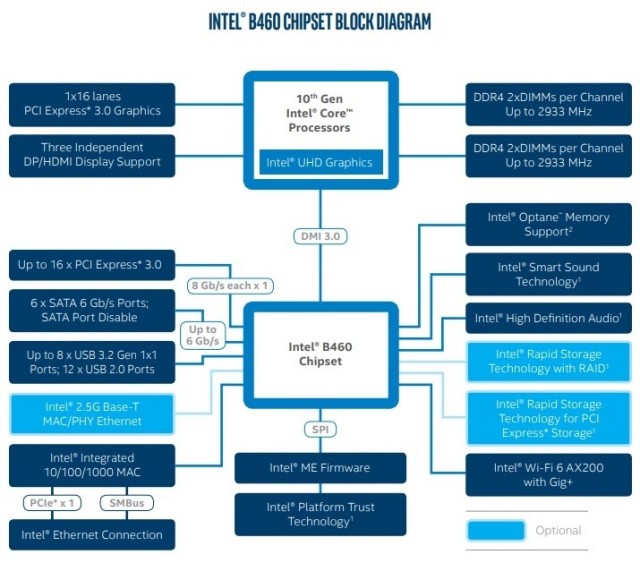

І ось через майже два роки ми побачили довгоочікуване оновлення одного з найцікавіших чіпсетів для поціновувачів економії і збірки систем із процесором із заблокованим множником. Новинка отримала цілком логічну назву Intel B460. Давайте для початку порівняємо його з основним попередником в особі Intel B360.

ASRock B460M Pro4

Новинка може похвалитися 4 додатковими лініями PCIe 3.0, підтримкою 2,5-гігабітного LAN-контролера і стандарту Wi-Fi 6 замість Wi-Fi 5. Підсумкова таблиця характеристик всіх чіпсетів платформи Socket LGA1200 виглядає так:

Модель

Intel Z490

Intel Q470

Intel H470

Intel B460

Intel H410

Підтримка розгону

Так

Так

Ні

Ні

Ні

Кількість ліній PCI Express

24

24

20

16

6

Максимальна кількість портів USB 3.2 Gen 2 / USB 3.2 Gen 1 / USB 2.0

6 / 10 / 14

6 / 10 / 14

4 / 8 / 14

0 / 8 / 12

0 / 4 / 10

Загальна кількість портів USB

14

14

14

12

10

SATA 6 Гбіт/с

6

6

6

6

4

RAID 0, 1, 5, 10

Так

Так

Так

Так

Ні

Intel Wireless

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX200

Ні

Intel Smart Sound

Так

Так

Так

Так

Ні

TDP, Вт

6

6

6

6

6

Рекомендована вартість, $

50

47

32

28

26

ASRock B460M Pro4

Тепер переходимо до практичного знайомства з Intel B460 на прикладі материнської плати ASRock B460M Pro4.

Специфікація

Модель

ASRock B460M Pro4

Чіпсет

Intel B460

Процесорний роз'єм

Socket LGA1200

Підтримка процесорів

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті c частотою до DDR4-2933 МГц (Core i9 / i7) і DDR4-2666 МГц (Core i5 / i3 / Pentium / Celeron)

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля бездротових інтерфейсів)

Дискова підсистема

1 x Ultra M.2 (M.2 2242 / 2260 / 2280; PCIe 3.0 x4) (M2_1)

1 x Ultra M.2 (M.2 2260 / 2280; SATA та PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1200

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x D-Sub

1 x RJ45

2 x USB 2.0

1 х USB 3.2 Gen 1 Type-C

4 х USB 3.2 Gen 1

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x Thunderbolt

BIOS

128 Mбіт Flash ROM, UEFI AMI BIOS

Форм-фактор

microATX

244 x 229 мм

Сайт виробника

ASRock
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASRock B460M Pro4 ASRock B460M Pro4

Материнська плата постачається в картонній упаковці з приємним оформленням в чорно-синіх тонах. На звороті коробки відведений під опис ключових особливостей і переваг.

ASRock B460M Pro4

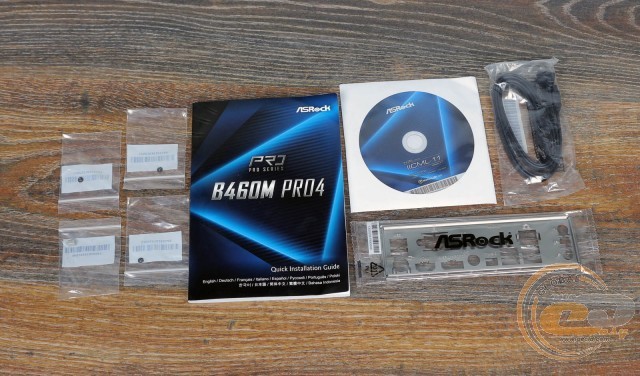

Усередині ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • набір паперової документації;
  • два SATA-шлейфи;
  • заглушку інтерфейсної панелі;
  • гвинти для кріплення M.2 SSD.

Дизайн і особливості плати

ASRock B460M Pro4

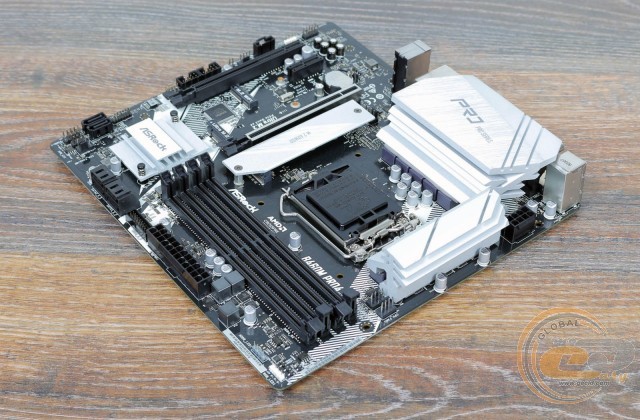

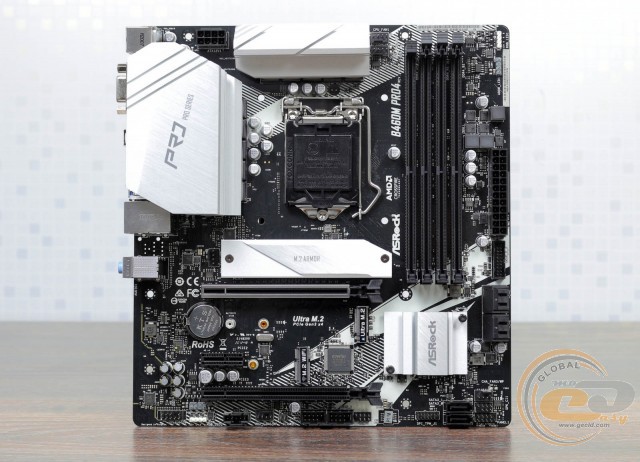

ASRock B460M Pro4 виконана на друкованій платі чорного кольору формату microATX (244 x 229 мм). Виробник не став сильно економити на оформленні, розбавивши чорний колір світлими радіаторами і візерунком. Також порадував посилений слот для відеокарти і наявність радіатора охолодження для M.2-накопичувача.

ASRock B460M Pro4

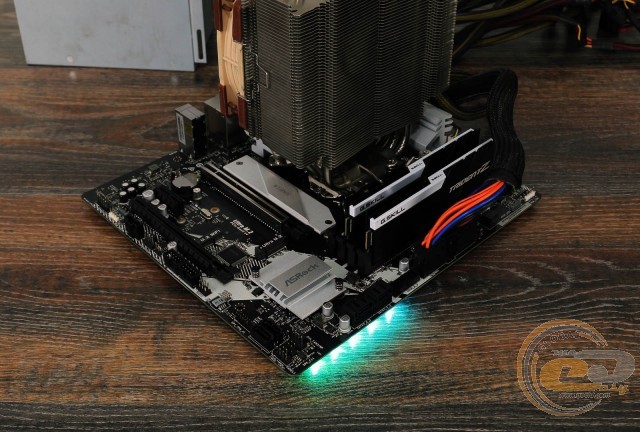

Не обійшлося і без LED-підсвічування, яке полягає в наявності п'яти світлодіодів на правому боці друкованої плати. Ще є пара RGB-колодок і пара роз'ємів для адресного підсвічування. Не варто забувати і про технології ASRock Polychrome RGB. Вона дозволить синхронізувати між собою світіння всіх компонентів.

ASRock B460M Pro4

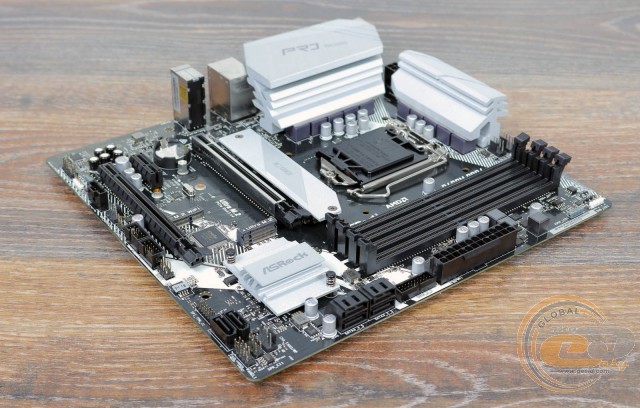

Компонування набортних елементів виконане на вищому рівні, і ніяких проблем зі збіркою системи у вас не виникне: DIMM-слоти використовують засувки з одного боку, а довга відеокарта не перекриє доступ до портів SATA. Але слід врахувати відсутність кріпильних отворів по правому боці плати, тому підключати основний кабель живлення потрібно без зайвих зусиль.

ASRock B460M Pro4

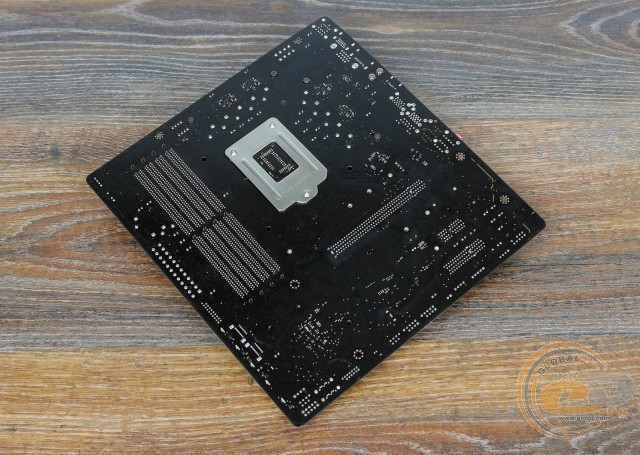

Зворотний бік повністю позбавлений ​​цікавих елементів за винятком опорної пластини процесорного роз'єму. Чіпсетний радіатор закріплений за допомогою пластикових кліпс - позначається низький рівень TDP у 6 Вт і позиціонування самої плати.

ASRock B460M Pro4

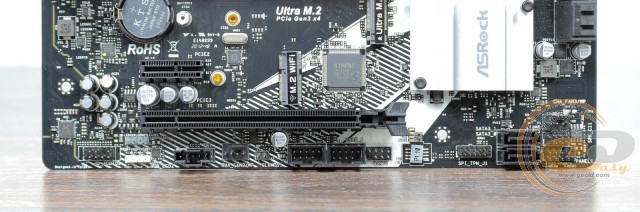

Велика частина внутрішніх роз'ємів за традицією згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, роз'єми підключення вентиляторів і світлодіодних стрічок, а також колодки підключення передньої панелі, TPM і Thunderbolt.

Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASRock B460M Pro4

ASRock B460M Pro4

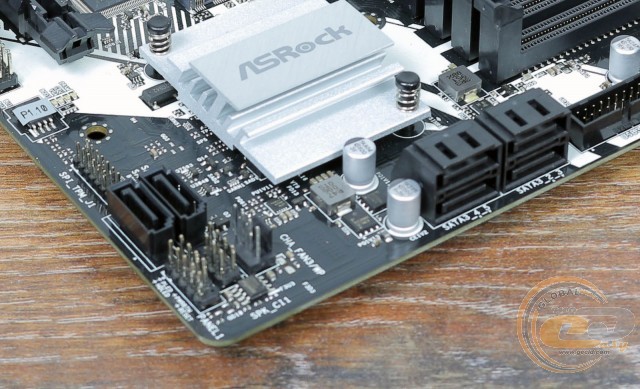

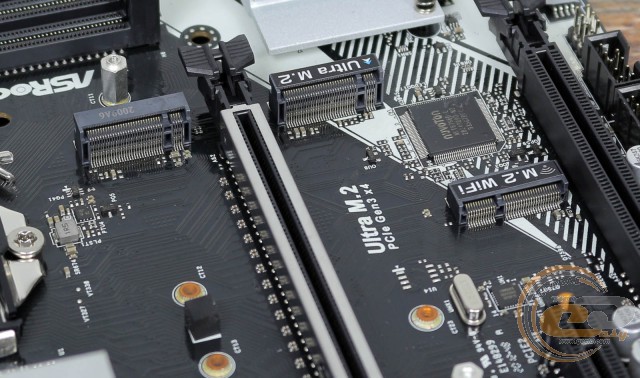

Можливості організації дискової підсистеми представлені двома інтерфейсами Ultra M.2 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній другий слот M.2 (M2_2) ділить пропускну здатність з портом SATA 6 Гбіт/с (SATA3_0) у разі встановлення SATA M.2-накопичувача.

ASRock B460M Pro4

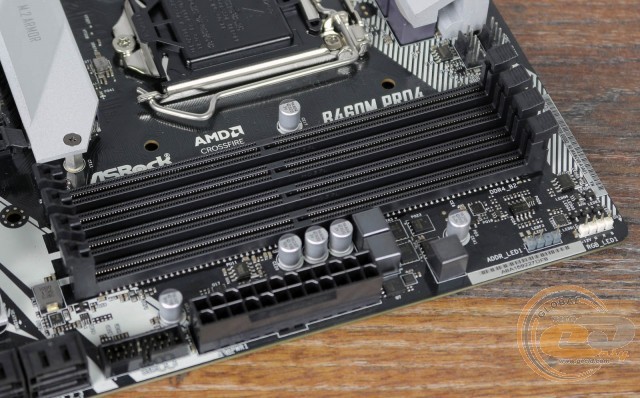

Системна плата ASRock B460M Pro4 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Максимальний обсяг пам'яті може досягати 128 ГБ, а тактова частота не перевищує за 2933 МГц.

Також на правому боці розташована колодка для підключення виносної панелі з портами USB 3.2 Gen 1. Усього на платі силами чіпсета реалізована підтримка двох внутрішніх і п'яти зовнішніх 3.2 Gen 1.

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B460, а два інших накривають елементи підсистеми живлення процесора. Охолоджуються не тільки мосфети, а й дроселі.

Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 32°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 55°С;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 44°С;
  • дроселі підсистеми живлення - 53°С.

Ефективність роботи системи охолодження знаходиться на відмінному рівні, і ніяких проблем з її перегрівом точно не буде.

ASRock B460M Pro4

ASRock B460M Pro4

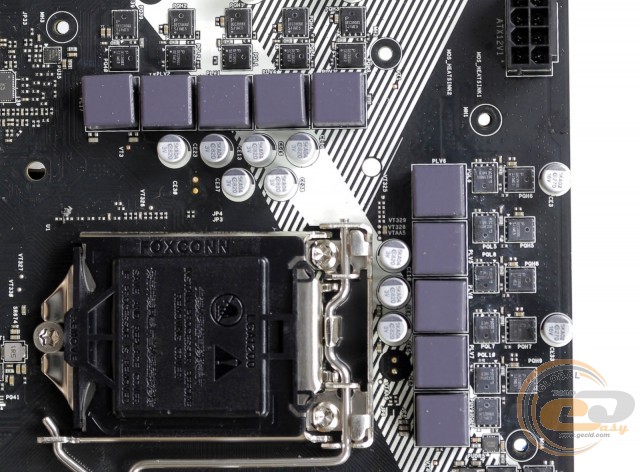

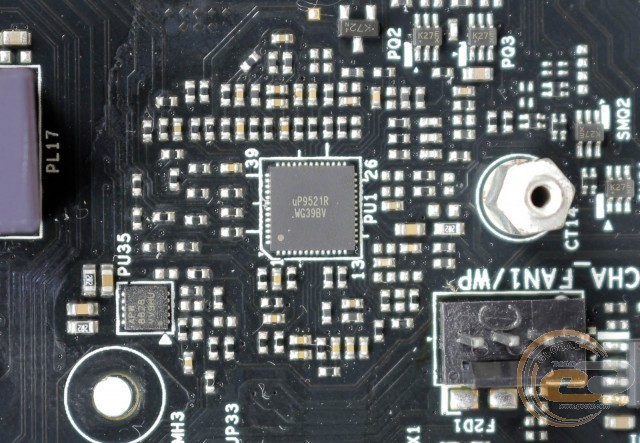

Живлення процесора здійснюється за 9-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері uP9521R. Елементна база набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, 50-амперні дроселі з феритовим осердям і мосфети DEC3908X і DEC3906X від Potens.

ASRock B460M Pro4

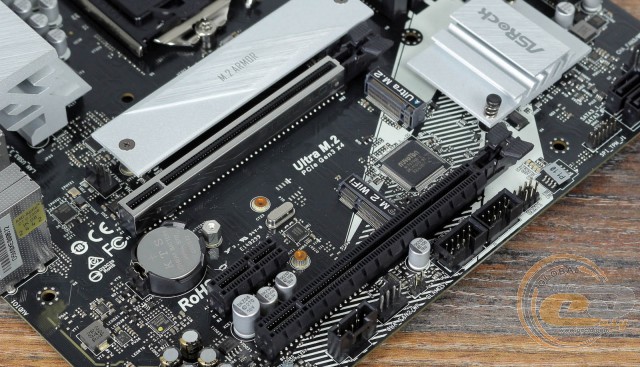

Для розширення функціональності ASRock B460M Pro4 призначені три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі x4).

Підтримується встановлення двох відеокарт AMD за схемою x16+x4.
