В сфері нових технологій. Випуск 4

Пропонуємо поглянути і проаналізувати підсумки практичної реалізації нових технологій, які розроблялися заради більш раціонального, а головне більш зручного і різноманітного підходу до нашого життя. Безумовно, в кожного з нас різні потреби і різні можливості, отже, чим різноманітніший ринок пропонованої продукції, тим більша можливість знайти прийнятний варіант. Наприклад, застосування нової технології LTPS, з якої почнемо розгляд, дало нам нову нішу у виборі дисплея, будь то комп'ютерний монітор, телевізор або панель для презентацій чи конференцій, що завжди мало і буде мати важливе значення.

Розробка дисплеїв по LTPS-технології спрямована на підвищення точності введення і зменшення товщини дисплея при можливості натискання п'ятьма пальцями одночасно, також збережена можливість використання стілуса.

LTPS (Low Temperature Poly Silicon, низькотемпературна полікремнієва технологія) – сам полікристалічний кремній (кристали кремнію розміром від 0,1 до декількох мікронів) кристалізують при температурі не менш 400° C з формуванням LTPS-плівки як на скляній, так і на пластиковій основі. Кристалізація кремнію здійснюється лазерним отжигом, тобто нагрівається і розплавляється аморфний кремній з низьким вмістом водню,  після чого повторно кристалізується у вигляді полікристалічної плівки, що підвищує співвідношення корисної площі клітинки до її повної площі (збільшується область, задіяна для пропущення світла), отже, підвищується яскравість.

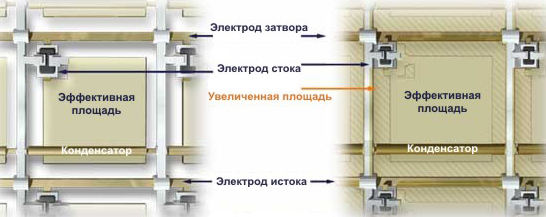

Збільшена корисна площа клітинки

В порівнянні з вже існуючим методом, за допомогою якого виготовляється плівка з аморфного кремнію, виробництво LTPS-плівки більш складне, однак згідно завіренням виробників, LTPS TFT мають в 100 разів більшу надійність, до того ж присутня можливість формування на основі інтегральних схем керування. Нова технологія дозволяє значно зменшити кількість необхідних зовнішніх контактів, а зменшена товщина дисплея дозволила розробникам розмістити оптичні датчики прямо під поверхнею екрану, забезпечуючи більшу чутливість. Відомо, що розробники ще додали і оптичний сенсор у кожну клітинку.

Новий технологічний процес підвищення якості виробництва РК панелей дозволив створити надтонкий і надчуттєвий РК-дисплей, що буде найбільш повно задовольняти пропоновані вимоги з боку кінцевого користувача. Таке рішення знайде своє застосування в багатьох мобільних пристроях, хоча, про початок комерційного виробництва інформації поки не було.

Дисплеї на основі не так давно розробленої OLEDехнології теж вдосконалюються, виділяючись серед інших «колег по цеху» в першу чергу завдяки новому рівню продуктивності і більш розширених можливостей. Варто відзначити, що на майбутній виставці Consumer Electronics Show (CES) 2008, що буде проходити в січні в Лас-Вегасі, Samsung планує продемонструвати OLED-панель великих розмірів, що раніше не було досяжним. Подробиці про дану технологію можна знайти в попередньому огляді. Нагадаємо лише, що її ключовою особливістю є використання для випромінювання світла процесу електрофосфоресценції. Сама ж структура OLED-дисплеїв на основі органічних світлодіодів має такий вигляд:

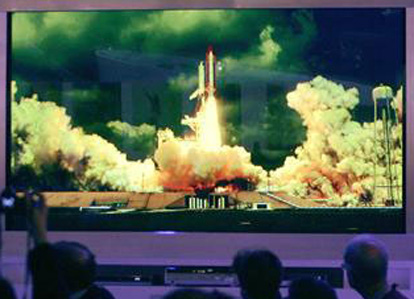

Вже зараз компанією Samsung досягнуті розміри 31-дюймових OLED-дисплеїв, які є самими тонкими (всього 4,3 мм), компактними і легкими, з широким кутом огляду (більше 160°), з високою роздільною здатністю, найвищою якістю зображення і малою споживаною потужністю (3–10 Вт), в порівнянні з РК-панелями або «плазмою» тих же розмірів. Щоправда, якщо казати про розміри, то нам компанія Panasonic обіцяла привезти на майбутню виставку CES продукт рекордних розмірів - 150-дюймову плазмову панель, поки в єдиному екземплярі.

Компанії Sharp, Toshiba Matsushita, Hitachi і Canon об'єднали свої зусилля для взаємного співробітництва в сфері розробки і виробництва панелей на основі органічних світлодіодів, що також буде сприяти вилученню коштів на розвиток нових технологій виробництва, і дозволить впоратися зі зростаючим попитом споживачів на нову продукцію на ринку дисплеєбудування.

Ще один альянс був створений компаніями-виробниками напівпровідникової продукції, де спільними зусиллями планується освоєння і впровадження 32 нм норм у масове виробництво, що дозволяє кожному з учасників такого співробітництва зменшити витрати. Його учасниками є AMD, Chartered Semiconductor, Samsung, Infineon, Freescale, IBM, Toshiba.

А ось компанії Intel цілком під силу нести всі ці витрати самостійно, і вона збирається побудувати три фабрики для виробництва 32 нм продукції. Крім того, вона вже продемонструвала зразки 32 нм продукції і почала серійне постачання 45 нм процесорів. При виробництві 32 нм продукції також будуть використані матеріали з високим значенням діелектричної константи ( high-k) і транзистори з металевим затвором, які Intel вперше застосовувала у виготовленні 45 нм процесорів, про подробиці технології можна глянути тут. При цьому площу ядра вдасться зменшити на 50%, енергоспоживання зменшити на 45%, а продуктивність підвищити на 30%.

Компанія IBM лише починає виробництво продукції по 45 нм техпроцесу, а про впровадження 32 нм норм у масове виробництво мова піде тільки в другій половині 2009р. Хоча, консорціум виробників напівпровідникової продукції, який очолює IBM, доповів, що вже має у своєму розпорядженні робочі зразки пам'яті SRAM, випущеної з використанням 32 нм технології, яка має площу чіпа менше 0,15 мкм2. А ось про перелік поліпшень на технологічному рівні поки інформації немає, але звичайно, використовували матеріали з високим значенням діелектричної константи і технологію SOI, що дозволить на 30% підняти швидкість перемикання транзисторів у порівнянні з технологією SOI попереднього покоління. Цілком можливо, що 32 нм процесори AMD можуть і не демонструвати приросту частоти на 30%, але деякі поліпшення в порівнянні з 45 нм техпроцесом гарантовані. Варто відзначити, що компанія IBM має можливість здешевити виробництво 45 нм чіпів за рахунок того, що вже в межах 45 нм техпроцесу збирається використовувати іммерсійну літографію на вже наявному літографічному обладнанні, що знизить витрати.

Те, що компанії, які входять у взаємовигідну співдружність для освоєння 32 нм технології, виробляють широкий спектр продукції, обумовить широке впровадження  переходу на 32 нм техпроцес у різні сегменти ринку. Такий альянс дає значну вигоду звичайному споживачу.

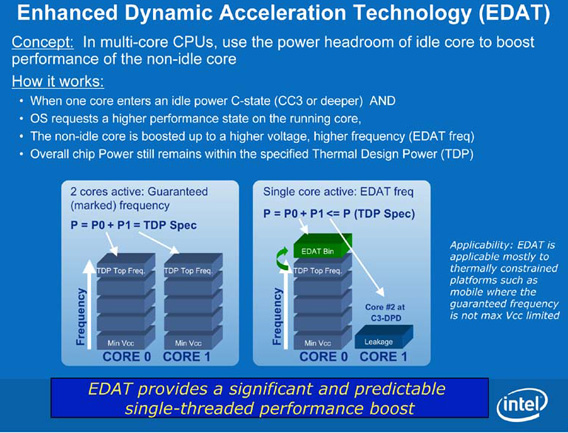

Цікавий варіант оптимізації роботи процесорів запропонувала компанія Intel, розробивши нову EDAT технологію, що дозволяє короткочасно підвищувати частоту одного з ядер на величину до 37% до граничної температури з переходом до повільної роботи, щоб охолодити ядра. Такий підхід необхідно для забезпечення більшої зручності роботи ряду додатків, які як і раніше будуть вигравати від використання одиночного ядра, що працює на високій частоті. Відповідно до інформації, яку надала компанія, ось як ця технологія працює:

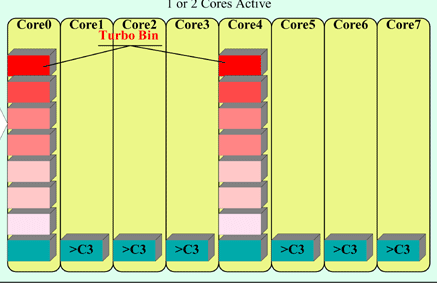

Підтримувати цю технологію будуть процесори покоління Nehalem - не тільки мобільні, але і настільні. Відповідно до наданого зображення японським сайтом, бачимо наочно, що багатоядерні процесори зможуть прискорювати найбільш завантажені ядра на щабель множника, незалежно від інших «відпочиваючих», з досягненням частоти більшої номінальної.

Безумовно, «автоматичний розгін» процесорного ядра є досить цікавий варіант підвищення продуктивності системи, але його діапазон хотілося б трохи розширити. Крім того, не можна забувати і про підвищення тепловиділення при такому підході, і для більш ефективного окремого керування частотами ядер необхідно окремий регулятор.  Схоже, компанія Intel планує розмістити модуль керування живленням на основі процесора, на що теж потрібен час.

Зовсім нещодавно, в минулому матеріалі, ми ще тільки вели розмову про нові розробки в пристроях тимчасового зберігання даних - створення нової найшвидшої мікросхеми магніторезистивної пам'яті MRAM. А ось тепер вже маємо успішний випуск цієї продукції в умовах серійного виробництва компанією Toshiba.

Нагадаємо, що клітинка магніторезистивної пам'яті містить два транзистори і використовує нову систему керування пам'яттю, що обумовлює високу швидкодію і мале енергоспоживання. На даний момент пам'ять типу MRAM вважається універсальною пам'яттю наступного покоління, виробництвом якої зараз також займаються великі компанії Micromem Technologies, Global Communication Services.

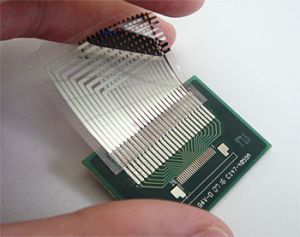

В сфері гнучкої електроніки теж не мало цікавого, наприклад, вже існує новий тип пам'яті на основі органічних наночасток. Схоже, вчені з Тайваню не нудьгують, пропонуючи нам нову нано-пам'ять на гнучкій полімерній речовині зі здатністю зберігати всього 16 байт інформації протягом 10 днів, хоча термін автономного зберігання інформації вже можна збільшити вдвічі, що буде втілено, відповідно до планів виробників, у наступному екземплярі.

Технологічний підхід полягає в тому, що між двома алюмінієвими електродами розмістили гнучкий полімер PCm з наночастинками, які можуть мати два стани «вкл» і «вимк». В останньому випадку між наночастинками проходить «віртуальний» дуже слабкий струм, а у включеному стані, коли подається робоча напруга на пристрій 2В, струм між наночастинками збільшується в 10 тисяч разів. Такий екземпляр новинки був запропонований на міжнародному симпозіумі, який пройшов на минулому тижні, по гнучкій електроніці і дисплеям у Тайвані. Цікаво відзначити, що США виділило досить значну суму на розробку гнучких мікрочіпів і електроніки на їх основі, оскільки ця продукція має великі перспективи впровадження в гнучкі дисплеї, мобільні телефони і «розумний текстиль».

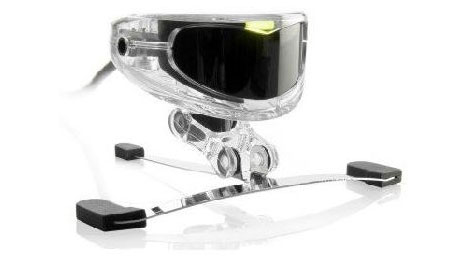

І наприкінці, цікавий дріб'язок - створена електронна SmartNav - «handsfree» мишка, на звичайному USB інтерфейсі, але з незвичайним користуванням.

Керування здійснюється рухом голови, зовсім не використовуючи руки, при цьому на чоло кріпитися спеціальний адаптер. Сама ж мишка кріпитися на верхній частині монітора та стежить за рухами голови. І ще незвична розробка від компанії ZMP - робот Miuro (Music Innovation based on Utility RObot technology), що здатен танцювати, слідкувати за користувачем і програвати музичні композиції.

Малий аудіо-робот має адаптер бездротової передачі даних, оснащений док-станцією для плеєрів iPod, отже, може відтворювати музику з iPod або персонального комп'ютера.

Схоже, що ще багато чого маємо довідатися, побачити, скористатися нововведеннями, особливо в сфері гнучкої електроніки, яка має перспективу розвитку, і дозволить нам ще не раз з вами зустрітися в наступних оглядах.
