Огляд процесора AMD Phenom II X4 810 для Socket AM3

25-05-2009

Цієї події більшість чекали вже давно, але компанія AMD впевнено затримувала випуск процесорів і всієї платформи в цілому з підтримкою більш швидкої та технологічної пам'яті DDR3. Звісно, керівництво компанії дотримувалося думки, що краще не поспішати поки сама нова оперативна пам'ять ще дуже дорога, а краще почекати, доводячи до досконалості початково не дуже вдале процесорне ядро Agena і оновлений контролер пам'яті. Крім того, за цей час компанія успішно освоїла виробництво процесорів по 45 нм техпроцесу, що відкрило перспективи до зниження енергоспоживання та збільшення тактових частот при зменшенні собівартості. І ось, коли все було готове, ми зустрічаємо нові довгоочікувані процесори та необхідні для них материнські плати. Але вже в момент анонсу нової платформи з процесорним роз’ємом Socket AM3 і підтримкою пам'яті DDR3 стало ясно, що нові процесори, які повинні будуть працювати в таких материнських платах, є не зовсім новими.

AMD Phenom II X4 810

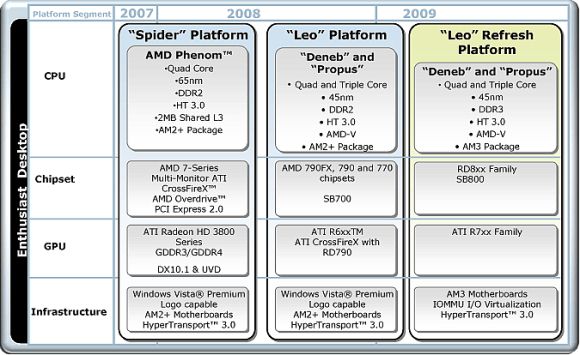

Справа в тому, що ці процесори, у яких інтегрований контролер пам'яті підтримує DDR3, виконані на все тому ж ядрі Deneb - 45 нм архітектура Shanghai з розширеннями STARS. Виходить, вже в момент анонсу платформи AMD Dragon, до складу якої входять 45 нм процесори Phenom II X4 і X3, можливість підтримки пам'яті DDR3 була в них закладена, але не «активована». Випуск же процесорів з таким же ядром, але в новій упаковці під Socket AM3, можна сказати, повністю розкриває потенціал архітектури. При цьому, що дуже важливо, контролер пам'яті DDR2 не був відключений, тобто заміщений більш новим, а залишений повністю функціональним.

AMD Phenom II X4 810

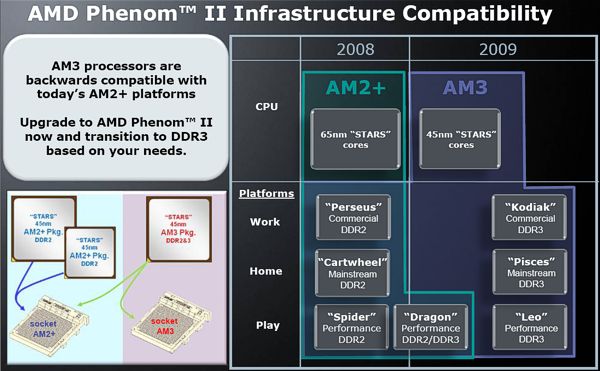

Роблячи цей крок, компанія AMD отримала незаперечний козир - нові процесори можна без проблем встановити в «старі» материнські плати з процесорними роз’ємами Socket AM2 і Socket AM2+, звісно, оновивши попередньо BIOS. Таким чином, багато власників раніше придбаних систем одержали можливість плавного апгрейду, причому менш чутливого для гаманця. А в боротьбі за споживача це один з найважливіших факторів - зробити платформу максимально універсальною. Не дарма частка AMD на процесорному ринку почала збільшуватися та навіть з'явилися заяви представників компанії про те, що незабаром компанія знову стане прибутковою.

Але повернемося до самих процесорів і, перш ніж перейдемо до знайомства з «живим представником», перелічимо їх ключові особливості:

  • Серія AMD Phenom II X4 800;
  • Підтримка технології AMD64;
  • Можливість паралельних 32- і 64-розрядних обчислень;
  • Об'єм кеш-пам'яті L1 (інструкції + дані) - 128 КБ на ядро (64 КБ + 64 КБ);
  • Об'єм кеш-пам'яті L2 - 512 КБ на ядро (у сумі 2 МБ);
  • Об'єм загальної кеш-пам'яті L3 - 4 МБ;
  • Шина HyperTransport - до 4000 млн. транзакцій у секунду у повнодуплексному режимі або до 16,0 ГБ/с I/O;
  • Ширина шини контролера пам'яті - 2х64 (Unganged) або 128 біт (Ganged);
  • Типи підтримуваної пам'яті DDR2: PC2-3200 (DDR2-400), PC2-4200 (DDR2-533), PC2-5300 (DDR2-667), PC2-6400 (DDR2-800) і PC2-8500 (DDR2-1066);
  • Типи підтримуваної пам'яті DDR3: PC3-6400 (DDR3-800), PC3-8500 (DDR3-1066) і PC3-10600 (DDR3-1333);
  • Пропускна здатність шини пам'яті: до 17,1 ГБ/с у двоканальному режимі для AM2+ і до 21 ГБ/с у двоканальному режимі для AM3;
  • Сумарна продуктивність каналу "процесор-система" (HyperTransport- пам'ять): до 33,1 ГБ/с для AM2+ і до 37 ГБ/с для AM3;
  • Техпроцес: 45 нм з DSL SOI;
  • Зразкова кількість транзисторів: 758 млн.;
  • Упаковка: 938-контактний органічний microPGA корпус AM3;
  • TDP: 95 Вт (з можливістю збільшення до 125 Вт);
  • Розмір кристала: 285 мм2.

Цікаво, що, незважаючи на механічну сумісність процесорних роз’ємів Socket AM2+ і Socket AM3, нові процесори впаковуються у 938-контактний корпус замість звичного 940-контактного, який сумісний і з Socket AM2.

Зовнішній вигляд, специфікація та комплектація

AMD Phenom II X4 810

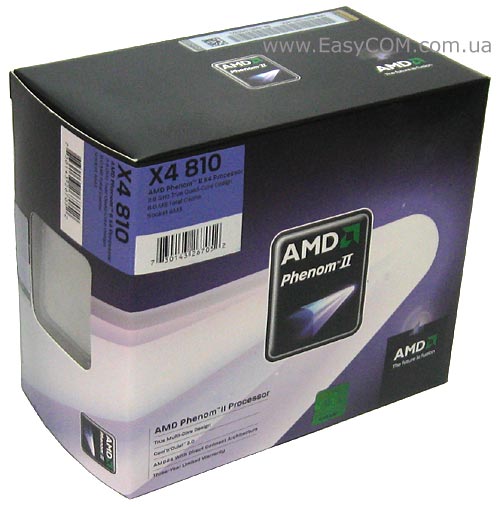

Поставка нових процесорів проводиться в коробках з вже давно звичним зовнішнім виглядом. На відстані такі упаковки не привертають увагу та не  передбачають наявність всередині найсучасніших процесорів AMD.

AMD Phenom II X4 810

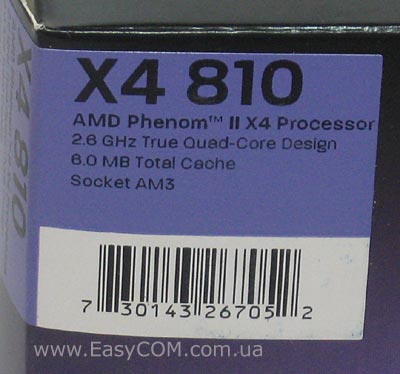

І тільки досить помітна наклейка, завдяки великим цифрам модельного номера, повідомляє про те, що перед нами новий технологічний чотирьохядерний процесор, який працює на тактовій частоті 2,6 ГГц, має сумарних 6 МБ кеш-пам'яті та встановлюється у процесорний роз’єм AM3.

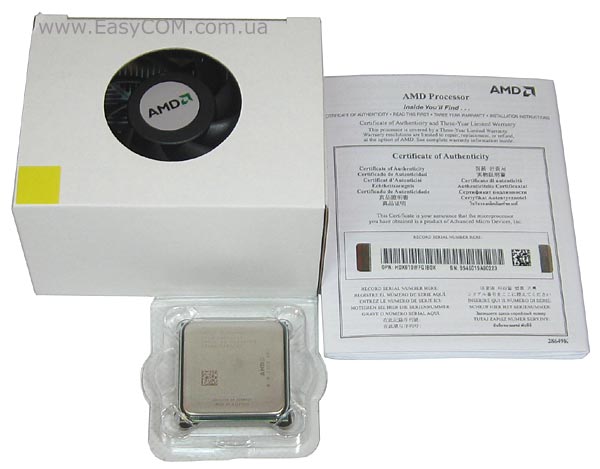

Всередині упаковки знаходиться «оновлений» комплект поставки: процесор, кулер, сертифікат дійсності, гарантійні зобов'язання на 3 роки, інструкція з встановлення. Цікаво, що традиційної наклейки на корпус ПК, яка б гордо заявляла про використовуваний процесор, ми так і не знайшли - або  на наклейках тепер заощаджують або нам просто не повезло. Іншим несподіваним нюансом комплектації став кулер у коробочці в жовтим квадратиком (подібними маркерами в AMD позначаються комплектні системи охолодження залежно від цілей застосування та теплового пакету процесора).

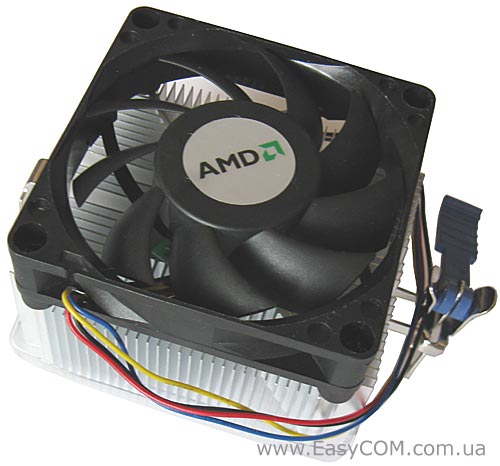

Несподіванка відносно кулера полягала в тому, що це, напевно, одна з самих компактних систем охолодження, що нам коли-небудь вдавалося бачити в «боксі» з процесорами AMD, не кажучи вже про те, що ми тестуємо чотирьохядерний процесор, нехай і виконаний по 45 нм техпроцесу. Поки перейдемо до специфікації, але під час тестування ми обов'язково повернемося до перевірки ефективності настільки скромної системи охолодження.

Специфікація:

Модель

AMD Phenom II X4 810

Маркування

HDX810WFK4FGI

Процесорний роз’єм

Socket AM3

Тактова частота, МГц

2600

Множник

13

Частота шини HT, МГц

2000

Об'єм кеш-пам'яті L1, КБ

128 x 4

Об'єм кеш-пам'яті L2, КБ

512 x 4

Об'єм кеш-пам'яті L3, КБ

4096

Ядро

Deneb

Кількість ядер

4

Підтримка інструкцій

MMX, 3DNow!, SSE, SSE2, SSE3, SSE4A, x 86-64

Напруга живлення, В

0,875 – 1,425

Тепловий пакет, Вт

95

Критична температура, °C

71

Техпроцес

45 нм DSL SOI

Підтримка технологій

Cool'n'Quiet 3.0
Enhanced Virus Protection
Virtualization Technology
Core C1 and C1E states
Package S0, S1, S3, S4 and S5 states

Все цены на AMD Phenom II X4 810

Згідно характеристикам, оновлені процесори Phenom II X4 800-ї серії для Socket AM3 з підтримкою оперативної пам'яті DDR2 і DDR3 відрізняються від попередників для Socket AM2+, що вміють працювати тільки з DDR2, ще і зменшеним до 4 МБ об'ємом кеш-пам'яті третього рівня. Разом із «зменшенням», або, найімовірніше, простим відключенням виконавчих вузлів, а також відносно низькою частотою 2,6 ГГц при помітно збільшеному діапазоні робочих напруг, зменшився і тепловий пакет до «всього» 95 Вт. Оскільки ядро процесора не перетерпіло змін, не дивно, що інші характеристики, включаючи фірмові технології енергозбереження, у процесорів залишилися незмінними. Нагадаємо про ці технології:

  • Cool’n’Quiet 3.0 - технологія зниження енергоспоживання центрального процесора AMD, що початково функціонує завдяки зменшенню робочої частоти та напруги живлення при неповній його завантаженості, що дозволяло зменшувати швидкість обертання процесорного кулера для забезпечення більш тихої роботи системи. Друга версія технології значно розширила спектр заходів щодо зменшення енергоспоживання та включає наступні технології: Independent Dynamic Core Technology - незалежне керування параметрами кожного ядра; Dual Dynamic Power Management - незалежність вбудованого контролера пам'яті від режимів роботи самого процесора; AMD CoolCore Technology - дозволяє повністю відключати невикористані елементи процесора; AMD Wideband Frequency Control - тонке налаштування частоти процесора під дії користувача; Multi-Point Thermal Control - контроль температури в декількох пунктах для більш точного керування функціями енергозбереження. В останній версії Cool'n'Quiet 3.0 додана підтримка технологій: AMD Smart Fetch Technology -  узагальнення даних, що зберігаються в кеш-пам'яті третього рівня між всіма процесорними ядрами; 45 nm Process Technology with Immersion Lithography - більш тонкий техпроцес передбачає більш компактне розташування мікроелементів.
  • Enhanced Virus Protection - є програмно-апаратним засобом захисту від переповнення буфера, механізму використовуваного багатьма шкідливими програмами для завдання збитків або проникнення в систему.
  • Virtualization Technology (AMD-V) - дає можливість віртуальним машинам одержувати доступ до апаратних ресурсів, що робить їх більш універсальними, захищеними та продуктивними.
  • Core C1 and C1E states ядра процесора підтримують стан енергозбереження: C1 (Halt) коли процесор або ядро не виконує інструкції, але може негайно повернутися в робочий стан; Enhanced C1 (C1E) розширення режиму простою виконавчих вузлів з одночасним зниженням напруги живлення.
  • Package S0, S1, S3, S4 and S5 states є підтримка процесором всіх п'яти станів «сну» комп'ютера.

AMD Phenom II X4 810

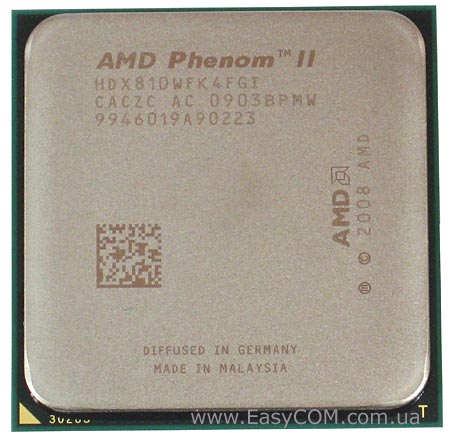

Зовні процесор AMD Phenom II X4 810 не являє собою чогось нове і дивне – звичайний процесор для Socket AM2, точніше тепер і для Socket AM3.  На теплорозподільній кришці процесора ми бачимо логотип AMD Phenom II і маркування HDX810WFK4FGI, що і повідомляє про особливості моделі:

  • HD - процесор AMD архітектури K10 для робочих станцій;
  • X - процесор із заблокованим множником (Z - вільний);
  • 810 - модельним номер, що вказує на сімейство (перша цифра) і положення моделі всередині сімейства (інші цифри - чим більше, тим вище робоча тактова частота);
  • WF - тепловий пакет процесора до 95 Вт при напрузі живлення в діапазоні 0,875 - 1,425 В;
  • K - впакований процесор у корпус 938 pin OµPGA (Socket AM3);
  • 4 - загальна кількість активних ядер і відповідно об'єм кеш-пам'яті L2 4x512 КБ;
  • FGI - ядро Deneb (45 нм) степпінгу C2.

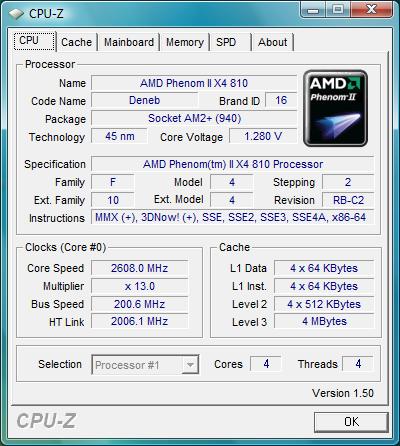

Все вищевикладене, плюс деякі інші важливі особливості, дозволяє побачити утиліта CPU-Z, але вже після завантаження операційної системи.

cpu-z AMD Phenom II X4 810

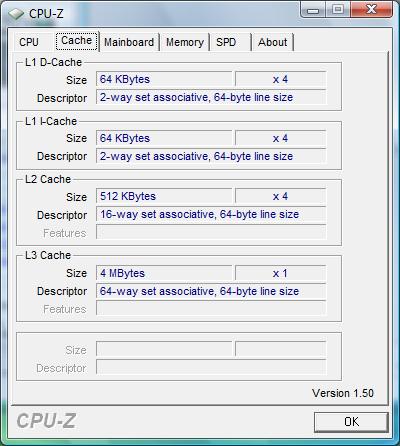

Звертаємо увагу, що зменшений до 4 МБ об'єм кеш-пам'яті має належні в такому випадку 64 лінії асоціативності. При цьому вбудований північний міст, який має тепер гібридний контролер пам'яті, що дозволяє «спілкуватися» з модулями DDR2 і DDR3, працює на тактовій частоті 2 ГГц, що на 200 МГц швидше, ніж у моделей 900-ї серії.

AMD Phenom II X4 810

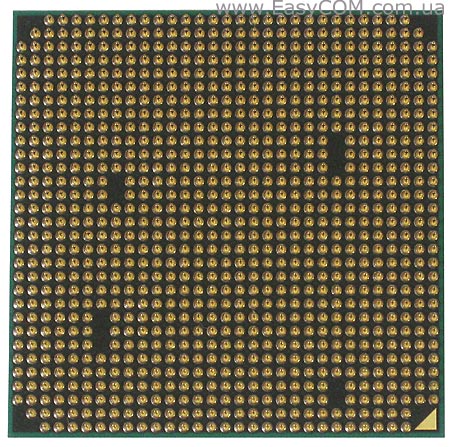

AMD Phenom II X4 810 - 938 pin OµPGA (Socket AM3).

Порівняєте з 940 pin OµPGA (Socket AM2/AM2+).

На закінчення, акцентуємо увагу на ще одній особливості нових процесорів для Socket AM3 – вони мають на 2 контакти (дві ніжки) менше. Найімовірніше, це зроблено для фізичного обмеження щодо встановлення «старих» процесорів під роз’єм Socket AM2/AM2+ в «нові» материнські плати з роз’ємом Socket AM3 - адже вони там ніяк не можуть працювати.
