Огляд і тестування AMD APU A6-3670К Black Edition

Нещодавно відбулася офіційна презентація представниками компанії AMD рішень, які потенційно здатні зацікавити ентузіастів оверлокінга. На завершенні минулого року відбулося «відродження» серії Black Edition, однак вже в лінійці гібридних процесорів. Основною «родзинкою» цих APU, характерної для всіх ЦП серії, яка так сподобалася оверлокерам, є наявність розблокованого множника, що потенційно повинно дозволити розганяти їх до досить високих частотних значень без будь-яких труднощів.

На даний момент лінійка оновлена двома моделями з розблокованим множником:



AMD APU A6-3670К

AMD APU A8-3870К

Кількість ядер/потоків

4/4

4/4

Тактова частота, ГГц

2,7

3,0

Номінальне значення множника

х27

х30

Графічне ядро

6530D

6550D

Кількість шейдерних процесорів

320

400

Частота відеопроцесора, МГц

443

600

Підтримувана пам'ять

 аж до DDR3-1866

 аж до DDR3-1866

TDP, Вт

100

100

Як ви бачите, вони оснащені досить продуктивними графічними ядрами, які вже доказали свій дуже високий рівень продуктивності у порівнянні з іншими інтегрованими графічними адаптерами. Що ж стосується популярності моделей, то відповідь на це питання може дати тільки час і, звичайно ж, споживачі.

У даному матеріалі ми зупинимося на більш детальному вивченні можливостей «молодшої новинки» AMD APU A6-3670К.

Зовнішній вигляд і упаковка





Для упаковки дизайнери зробили невеликий відступ від класичного оформлення коробок AMD APU і додали чорний колір, що однозначно здатне виділити гібридні процесори з розблокованим множником з «загальної червоної маси», при цьому габарити упаковки залишилися незмінними.





Основні елементи коробки залишилися попередні. Єдина зміна торкнулася текстової частини. Розробники приводять наступні переваги APU, такі як: підтримка вбудованим графічним ядром DirectХ 11, енергоефективність, малі габарити і приналежність до серії Black Edition. У нижній частині розміщений логотип з позначенням класу AMD VISION A6. Рішення даного класу призначені для розширеної багатозадачної роботи, редагування фотографій, відтворення HD-відео, а також не занадто вимогливих ігор.





Звичайно ж, виробник намагається розкрити всі козирі продукту, тому акцентує увагу на підтримці фірмової технології AMD Dual Graphics, яка, по суті, є деякою подобою CrossFire, при якому навантаження одночасно розподіляється на інтегроване і дискретне графічні ядра. Однак далеко не кожний графічний адаптер підійде для її реалізації. Згідно з наведеною інформацією виробник гарантує її працездатність у комбінації з відеокартами на AMD Radeon HD 6670, AMD Radeon HD 6570 або AMD Radeon HD 6450. Найбільш повну інформацію про продуктивність і можливості графічних ядер гібридних процесорів у порівнянні з дискретними відеокартами, а також оцінити їх роботу в режимі Dual Graphics, ви можете в матеріалі «Тестування інтегрированих відеокарт AMD Radeon HD 6410D, Radeon HD 6530D и Radeon HD 6550D».





На верхній бічній стороні розміщена наклейка з ключовими характеристиками гібридного процесора: моделі (A6 3670), тактової частоти (2,7 ГГц), об'єму кеш-пам'яті (4 МБ), процесорного роз’єму (FM1), серійного номера і коду продукту.





Комплектація коробкової версії AMD APU A6-3670К Black Edition традиційна для будь-якого ЦП як компанії AMD, так і компанії Intel. У коробці ви можете побачити систему охолодження, інструкцію з встановлення і фірмову наклейку для корпуса ПК з вказівкою модельного ряду.









Система охолодження, якою укомплектований досліджуваний зразок, виготовлена компанією Cooler Master. Зверху по центру на вентиляторі є наклейка з маркуванням DK8-7G52С-A1-GP. З подібним рішенням нам вже доводилося зустрічатися під час тестування коробкових версій чотириядерних процесорів компанії AMD. Взагалі конструкція абсолютно стандартна. Повністю алюмінієвий радіатор характеризує її як бюджетну, так що розраховувати на якісне охолодження, особливо в жаркий літній період при розгоні системи не варто, тобто вона більше підійде для забезпечення нормального температурного режиму при номінальних характеристиках.





На теплорозподільній кришці процесора зазначені: сімейство процесора, маркування (AD3670WNZ43GX) і місце виробництва (Малайзія). Розшифрувати маркування можна таким чином:

  • A – процесор належить до сімейства (класу) AMD Athlon;
  • D – сфера застосування даного процесора – робочі станції;
  • 3670 – модельним номер (чим більше, тим вище забезпечується продуктивність);
  • WN – тепловий пакет процесора 100 W;
  • Z – впакований процесор у корпус 905 pin Socket FM1;
  • 4 – загальна кількість активних ядер;
  • 3 – об'єм кеш-пам'яті L2 1024 КБ на кожне ядро і відсутність кеш-пам'яті L3 ;
  • GX - ядро процесора степпінга LN-B0.





Тильна сторона APU має 905 контактів, які характерні винятково для Socket FM1

Специфікація

Модель

AMD APU A6-3670 Black Edition

Маркування

AD3670WNZ43GX

Процесорний роз’єм

Socket FM1

Тактова частота, ГГц

2,7

Множник

27
(розблокований)

Частота шини, МГц

100

Об'єм кеш-пам'яті L1 (Дані / Інструкції), КБ

4x64/4x64

Об'єм кеш-пам'яті L2, КБ

4x1024

Об'єм кеш-пам'яті L3, КБ

-

Ядро

Llano

Кількість ядер/потоків

2/2

Підтримка інструкцій

MMX, 3DNow!, SSE, SSE2, SSE3, SSE4A, x86-64

Напруга живлення, В

--

 Потужність, що розсіюється, Вт

100

Критична температура, °C

72,7

Техпроцес

32 нм

Підтримка технологій

Dual Graphics
HD Graphics
 PowerNow!
AMD APP Technology

Вбудований контролер пам'яті

Максимальний об'єм пам'яті, ГБ

64

Типи пам'яті

DDR3 (частота до 1866 МГц)

Кількість каналів пам'яті

2

Максимальна пропускна здатність, ГБ/c

29,8

Підтримка ECC

Немає

Вбудоване графічне ядро Radeon HD 6530D

Потокові процесори

320

SIMD

4

Текстурні блоки

16

Блоки ROP

8

Тактова частота GPU, МГц

443

Підтримка інструкцій

DirectХ 11 (Tessellation, ShaderМodel 5.0, DirectСompute 11)
 Opengl 4.1

Прискорення декодування відео

Відеодекодер 3-го покоління (UVD3)

Після вивчення специфікації гібридного процесора, можна впевнено сказати, що модель AMD APU A6-3670К є логічним продовженням AMD APU A6-3650, яка на додаток ще має збільшену на 100 МГц тактовуї частоту і розблокований множник.





Підтвердженням характеристик є скріншот програми CPU-Z. Утиліта як завжди безпомилково підтверджує дані специфікації. Досліджуваний гібридний процесор AMD APU A6-3670К Black Edition виконаний по 32-нм технологічному процесу на базі архітектури Llano. При тактовій частоті 2700 МГц напруга на ядрі становить 1,356 В, що навіть трохи нижче, ніж у протестованого раніше AMD APU A6-3650.





Кеш-пам'ять розподіляється таким чином: по 64 КБ на ядро кеш-пам'яті першого рівня з 2-лінійної асоціативністю, які нарівно діляться на кешування даних і інструкцій; кеш-пам'ять другого рівня – по 1024 КБ на кожне ядро з 16-лінійною ассоціативністю.





Контролер пам'яті DDR3 працює у двоканальному режимі і здатен підтримувати оперативну пам'ять аж до DDR3-1866, що характеризує APU як рішення для виконання досить серйозних завдань.





Графічне ядро Radeon HD 6530D, вбудоване в AMD APU A6-3670, повністю ідентичне ядру, «встановленому» у моделі AMD APU A6-3650, і має 320 уніфікованих шейдерних конвеєрів і 16 текстурних блоків.

Продуктивність графічного ядра Radeon HD 6410D

Для визначення співвідношення продуктивності графічних ядер вже досліджених у нас APU у порівнянні з «топовим» вбудованим графічним рішенням компанії Intel, традиційно була виконана серія тестів.





































За підсумками даного дослідження ми бачимо практично ідентичні показники продуктивності графічних складових гібридних процесорів AMD APU A6-3650 і AMD APU A6-3670, що і не дивно. Адже в основі даних виробів, як ми вже казали, лежить те саме графічне ядро Radeon HD 6530D. Незначна перевага в деяких тестах пояснюється трохи збільшеною на 100 МГц номінальною тактовою частотою процесорної частини. Максимальні показники як і раніше належать високопродуктивній «топовій» моделі AMD APU A8-3850. Її вбудоване графічне ядро Radeon HD 6550D забезпечує 20% перевагу в порівнянні з Radeon HD 6530D. Нагадаємо, що родзинкою гібридних процесорів є «упор» на продуктивність відеоядра. Тому дані рішення залежно від рівня продуктивності здатні забезпечити комфортну роботу при виконанні досить широкого кола завдань, також і ігрових, чим не може похвастатися Intel HD Graphics 3000. В першу чергу дане рішення підійде для досить потужного медіацентра, при цьому власник якого запросто може насолодитися ігровим процесом у сучасні ігри при не занадто високих налаштуваннях.

Як приклад про прийнятність даного рішення для ігрової станції пропонуємо наступні відеоролики:

Конфігурація системи:

ЦП: AMD A6 X4 3670K 2.7Ghz
Материнська плата: GIGABYTE GA-A75M-S2V
ОЗП: G-Skill Ripjawsx F3-12800CL9S-4GBXL 4GB 1600Mhz
Графічне ядро: AMD RADEON HD 6530D 512MB Core Clock 444 Mhz @ 850 Mhz
Жорсткий диск: Seagate 500GB Sata-3 7200RPM
Живлення: Pctronix 750Watts Generic @ 350Watts Real
Роздільна здатність: 1280х720

ЦП: AMD A6-3670K X4 APU @ 3.0Ghz with RADEON HD 6530D Integrated
Материнська плата: ASRock A55M FM1 Motherboard
ОЗП: 8GB DDR3 1600 Patriot RAM
Система охолодження: Cooler Master 212 Plus CPU Cooler
Жорсткий диск: Seagate 750GB 7200rpm HDD
Корпус: NZXT 210 Computer Case
Живлення: 400w Antec ECO Power Supply
ОС: Windows 7

Тестування

Під час тестування використовувався Стенд для тестування Процесорів №1
Материнські плати (AMD) ASUS M3A32-MVP DELUXE (AMD 790FX, sAM2+, DDR2, ATX)GIGABYTE GA-MA790XT-UD4P (AMD 790X, sAM3, DDR3, ATX)
Материнські плати (AMD) ASUS F1A75-V PRO (AMD A75, sFM1, DDR3, ATX)ASUS SABERTOOTH 990FX (AMD 990FX, sAM3+, DDR3, ATX)
Материнські плати (Intel) GIGABYTE GA-EP45-UD3P (Intel P45, LGA 775, DDR2, ATX)GIGABYTE GA-EX58-DS4 (Intel X58, LGA 1366, DDR3, ATX)
Материнські плати (Intel) ASUS Maximus III Formula (Intel P55, LGA 1156, DDR3, ATX)MSI H57M-ED65 (Intel H57, LGA 1156, DDR3, mATX)
Материнські плати (Intel) ASUS P8Z68-V PRO (Intel Z68, sLGA1155, DDR3, ATX)ASUS P9X79 PRO (Intel X79, sLGA2011, DDR3, ATX)
Кулери Noctua NH-U12P + LGA1366 KitScythe Kama Angle rev.B (LGA 1156/1366)ZALMAN CNPS12X (LGA 2011)
RAM 2х DDR2-1200 1024 МБ Kingston HyperX KHX9600D2K2/2G2/3x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Відеокарти EVGA e-GeForce 8600 GTS 256 МБ GDDR3 PCI-EASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0
Жорсткий диск Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Блок живлення Seasonic SS-650JT, 650 Вт, Active PFC, 80 PLUS, 120 мм вентилятор

Оберіть з чим хочете порівняти AMD APU A6-3670K
Огляд AMD APU A6-3650
Огляд AMD APU A8-3850
Огляд Intel Core i3-2120

Futuremark PCMark'05

CrystalMark 0.9

WinRar 3.80

VirtualDub 1.8.6, mpeg to avi, s

Futuremark 3DMark'06

x264 Benchmark HD 2.0

CINEBENCH R10

Fritz Chess Benchmark v.4.2

Futuremark 3DMark Vantage

Tom Clancy's H.A.W.X. Demo, High, 1280x1024, AA2x

World  in Conflict v.1.0.0.9, Maximum, 1024x768

Far Cry 2 v.1.00, 1280x1024

Race Driver: GRID Demo, 1280x1024, AA4x

Результати тестування AMD APU А6-3670К більше ніж вражаючі. В першу чергу варто звернути увагу на конкурентів по модельному ряду. При номінальних параметрах картина цілком з'ясовна і очікувана. Ми бачимо десь 5-6% переваги в продуктивності в порівнянні з AMD APU А6-3650. Даний показник повністю очікується і пояснюється збільшеною на 100 МГц тактовою частотою. І, звичайно ж позиції, що лідирують, займає модель AMD APU А8-3850. Даний факт також пояснюється більш вищою частотою. Однак варто пам'ятати про захований козир у вигляді розблокованого множника, який потенційно здатен змінити картину. В ігрових додатках ми бачимо практично однакову продуктивність, але наш тестовий стенд укомплектований дискретною відеокартою і це фактично анулює вплив графічної складової APU, яка була розглянута раніше.

Сама цікава ситуація спостерігається при порівнянні показників продуктивності з AMD FX-4100. Молодший представник архітектури Bulldozer відмінно справляється з архівуванням і конвертування відеофайлів, однак в інших тестах фактично нічим не може похвастатися. При цьому навіть в обчислювальних тестах гібридні процесори показують більш вищий рівень швидкодії.

Що ж стосується Intel Core i3-2120, то даний ЦП можна охрестити лідером по середньому показнику продуктивності системи. Однак якщо звернути свою увагу на інтегроване графічне ядро, то воно не здатне конкурувати з Radeon HD 6530D і для забезпечення комфортного ігрового процесу знадобиться придбання дискретної відеокарти як мінімум середнього рівня, що неминуче вплине на кінцеву вартість системи в цілому.

Таким чином, можна зробити висновок про те, що AMD APU А6-3670К здатен відмінно підійти як основа бюджетної мультимедійної і ігрової системи. У якості додаткової переваги можна згадати наявність розблокованого множника і підтримку технології AMD Dual Graphics, яка здатна забезпечити спільне використання ресурсів, як інтегрованого ядра, так і сумісного графічного адаптера, а також здійснити поступове вкладення грошей у систему.

Розгін і порівняння його результатів з іншими APU

У зв'язку з тим, що досліджуваний гібридний процесор AMD APU А6-3670К має козир як розблокований множник, то далі ми постараємося оцінити його вплив на продуктивність системи.

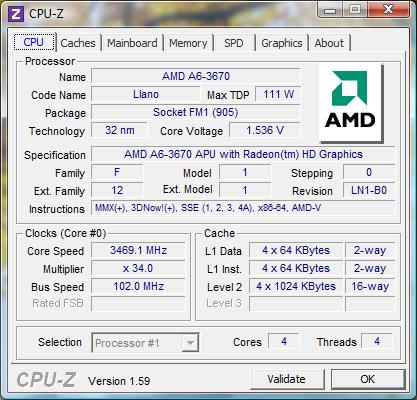

За рахунок збільшення множника до оцінки х34 і невеликим налаштування опорної частоти без особливих проблем нам вдалося розігнати гібридний процесор до оцінки 3469 МГц. Таким чином, тактова частота збільшилася практично на третину (29%), при цьому напруга на ядрі була збільшена до рівня 1,536 В.

Тестовий пакет

Результат

Приріст
продуктивності, %

Номінальна частота

Розігнаний процесор

Futuremark PCMark'05

CPU

8264

10131

22,59

Memory

5380

5719

6,30

Graphics

9034

9764

8,08

CrystalМark

ALU

42881

54392

26,84

FPU

44828

57253

27,72

Memory

28817

35474

23,10

WinRar, Kb/s

1539

1847

20,01

Futuremark 3DМark'06

Mark Score

6383

6466

1,30

CPU Score

3764

4560

21,15

Середній приріст продуктивності склав 17%. Помітно, що найбільш сильно відгукнулася на розгін в основному обчислювальна складова APU, що, безумовно, позитивно вплине на швидкість виконання досить складних математичних завдань. Однак при виборі даного рішення, напевно, доведеться звернути свою увагу на інші досить продуктивні моделі гібридних процесорів і проаналізувати їх розгінний потенціал.

Тестовий пакет

Результат

Розігнаний AMD APU А6-3670К

Розігнаний AMD APU А6-3650

Розігнаний AMD APU А8-3850

Futuremark PCMark'05

CPU

10131

10531

10185

Memory

5719

6717

6106

Graphics

9764

9911

9704

CrystalМark

ALU

54392

55802

60139

FPU

57253

55341

54895

Memory

35474

33562

31125

WinRar, Kb/s

1847

1732

1809

Futuremark 3DМark'06

Mark Score

6466

6423

6477

CPU Score

4560

4517

4560

За підсумками порівняльного аналізу можна прийти до наступних висновків. Близькі по модельному ряду AMD APU А6-3670К и AMD APU А6-3650 при оснащенні ідентичним графічним ядром в результаті розгону показали досить різні результати і напрочуд перевага не за старшою моделлю, що разом з відмінністю у вартості десь 7-10$ віддають пальму першості AMD APU А6-3650. Однак варто пам'ятати, що при розгоні молодшого представника вкрай бажано мати досвід проведення подібної  операції і наявність достатньо гарної материнської плати. В свою чергу модель з розблокованим множником підійде для новачків оверлокінга, які в домашніх умовах здатні досягти подібного результату практично на будь-якому «залізі».

Що ж стосується старшої моделі AMD APU А8-3850, то її розгінний потенціал виглядає не найкращим чином, тому що розігнаний AMD APU А6-3650 практично впритул наближається до неї по показникам продуктивності. Відмінність у вартості між даними моделями становить 20$, однак при виборі «топової» моделі ви, скоріше, платите за більш продуктивне графічне ядро. Таким чином, при наявності фінансових обмежень і досвіду розгону ЦП, в підсумку більш вигідно виглядає AMD APU А6-3650, однак варто також пам'ятати, що розгін у більшості випадків нагадує лотерею і заздалегідь не можна вгадати яких результатів доведеться досягти. Модель з розблокованим множником більшою мірою підійде новачкам оверлокінга, які при мінімальному досвіді і витратах зможуть підвищити продуктивність своєї системи.

Аналіз енергоефективності

Найменування

У простої, Вт

LinХ, Вт

EVEREST 5.0, Вт

AMD APU A4-3300

55

95

87

AMD APU A6-3650

55

153

138

AMD APU A6-3670К

56

141

126

AMD APU A8-3850

58

168

148

AMD Athlon II X2 220

62

116

120

AMD Athlon II X3 455

68

146

155

Intel Core i3-2100

58

102

89

Intel Core i3-2100T

58

91

82

Intel Pentium G620

58

92

85

Intel Pentium G630

58

93

86

По показнику енергоефективності чотириядерний гібридний процесор AMD APU A6-3670К виглядає більш вигідно, ніж AMD APU A6-3650. Не дивлячись на підвищену на 100 МГц тактову частоту, він споживає на 12 Вт менше при подачі навантаження. Найімовірніше, це пов'язано з трохи меншою напругою живлення, автоматично виставленою материнською платою, ну і, можливо, у ньому або в BIOS для були враховані деякі помилки, адже вийшов у світ він значно пізніше свого «побратима». При цьому традиційне лідируюче місце серед всіх варіантів ЦП як і раніше залишається за рішеннями, виконаними на базі архітектури Sandy Bridge.

Висновки

Настав момент підвести підсумки знайомства з гібридним процесором AMD APU А6-3670К, який належить серії ЦП з розблокованим множником - Black Edition. Перше, що варто зробити при оцінці можливостей даної категорії рішень, так це відсторонитися від класичного розуміння ЦП, тому що APU оснащені досить продуктивним графічним ядром Radeon HD 6530D, яке здатне забезпечити комфортний ігровий процес навіть у відносно вимогливих сучасних іграх, хоча і при невисокій роздільній здатності і ощадних налаштуваннях. Так що продукти серії AMD APU А6, а тим більше AMD APU А8, здатні стати непоганою основою для бюджетної ігрової системи. У якості додаткової переваги можна привести підтримку технології AMD Dual Graphics, яка здатна забезпечити спільне використання ресурсів, як інтегрованого ядра, так і сумісного графічного адаптера, а також, по суті, здійснити поступове вкладення грошей у систему без зайвих переплат за наявність інтегрованої графіки.

Сама модель AMD APU А6-3670К виглядає досить привабливо винятково за рахунок наявності розблокованого множника, що здатне полегшити розгін системи малодосвідченим на даному поприщі власникам. Якщо ж ви не передбачаєте його виконувати, або маєте досвід розгону інших ЦП за допомогою керування частотою опорної шини, то оптимальним вибором буде саме AMD APU A6-3650. При його виборі ви зможете трохи зберегти свої фінанси.

З погляду енергоспоживання протестований гібридний процесор виглядає не з найкращого боку у порівнянні з сучасною продукцією компанії Intel, однак він здатний надати ширші ігрові і обчислювальні можливості для цієї цінової категорії. Найбільш актуальним місцем використання APU AMD A6-3670К бачаться системи, орієнтовані на рішення досить ресурсномістких мультимедійних, а може і робочих, завдань, при цьому він показує трохи кращі показники в порівнянні з AMD FX-4100. Звертаємо вашу увагу на те, що при виконанні розгону, швидше за все, знадобиться покупка більш ефективної системи охолодження з метою забезпечення нормального температурного режиму.

tested

Автор: Дмитро Гаранжа
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування процесор.

Висловлюємо подяку компаніям ASUS, GIGABYTE, Kingston, Noctua, Sea Sonic, Scythe, VIZO за надане для тестового стенда обладнання.
