Тестування кулера для жорсткого диска ZALMAN ZM-2HC2

23-09-2008

В цьому огляді ми пропонуємо вам познайомитися з досить унікальним рішенням, що призначено для охолодження жорсткого диска – пасивним радіатором ZALMAN ZM-2HC2. Практично всі HDD-кулери мають вентилятор, за рахунок якого і відбувається охолодження жорсткого диска. Корейська ж компанія ZALMAN вирішила відійти від цього принципу, а що з цього вийшло, дивіться нижче.

ZALMAN ZM-2HC2

Специфікація кулера ZALMAN ZM-2HC2:



ZALMAN ZM-2HC2

Розміри, мм

143,5 х 146,5 х 36,5

Вага, г

270

Сумісність

5,25" відітнув

Матеріал

Алюміній, мідь

Площа розсіювання тепла, см2

415

Додатково в комплекті

  • Чотири гвинти типу A
  • Чотири гвинти типу B
  • Чотири амортизатори
  • Заземлюючий провід
  • Стікер для маркування місця, де необхідно проробити отвір на корпусі
  • Посібник користувача

Сайт виробника

http://www.zalmanrus.ru/

ZALMAN ZM-2HC2

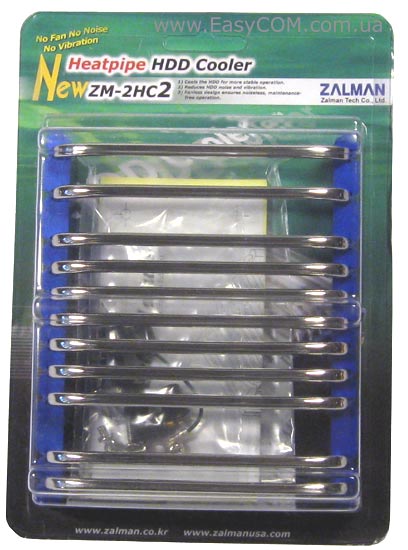

Упаковка у кулера ZALMAN ZM-2HC2 виконана з прозорого пластику, приклеєного до картонного аркуша. Через упаковку добре видно весь кулер і навіть його комплектацію.

ZALMAN ZM-2HC2

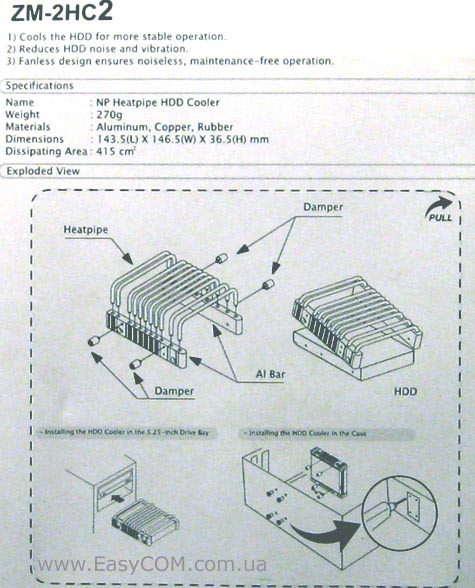

На звороті упаковки наведена інструкція з встановлення кулера ZALMAN ZM-2HC2, а також його специфікація.

ZALMAN ZM-2HC2

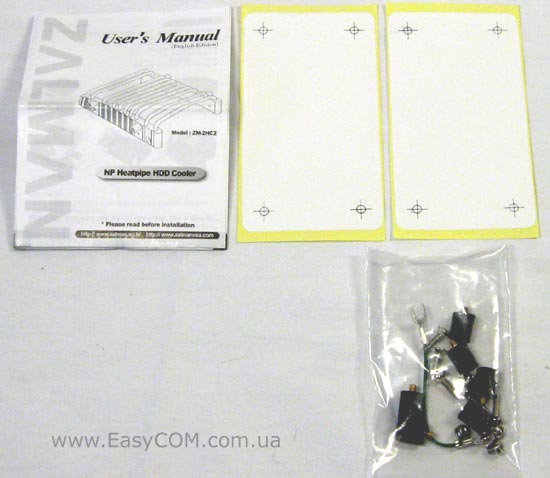

У комплекті з ZALMAN ZM-2HC2 додаються:

  • Чотири гвинти типу A;
  • Чотири гвинти типу B;
  • Чотири амортизатори;
  • Заземлюючий провід;
  • Два розмічальні стікери для маркування місця, де необхідно проробити отвори на корпусі;
  • Посібник для користувача.

ZALMAN ZM-2HC2

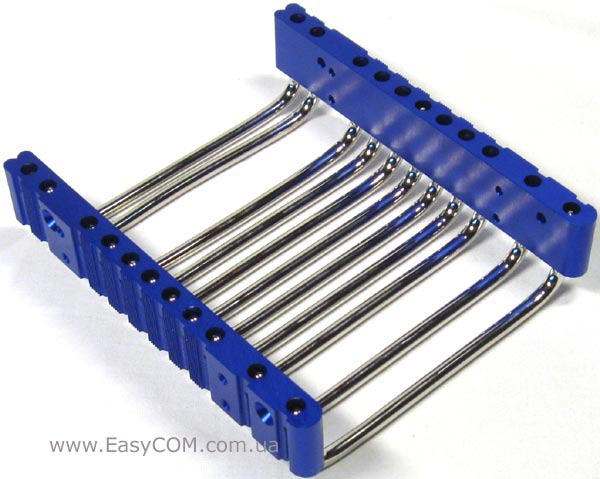

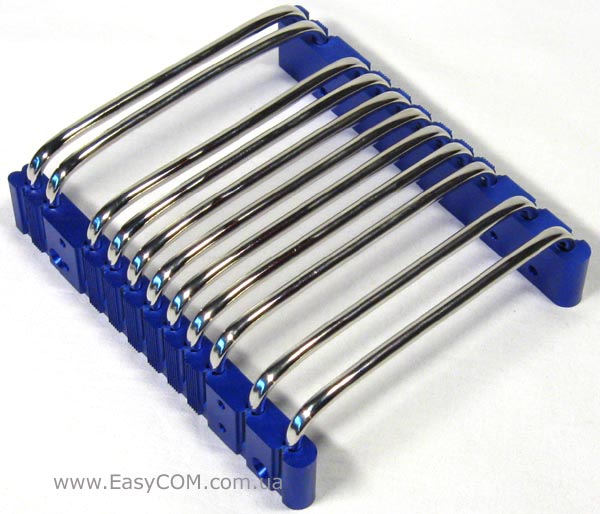

Радіатор ZALMAN ZM-2HC2 складається з двох алюмінієвих «колодок», які з'єднані за допомогою одинадцяти мідних теплових трубок. У специфікації відзначається, що площа розсіювання кулера становить цілих 415 см2.

ZALMAN ZM-2HC2

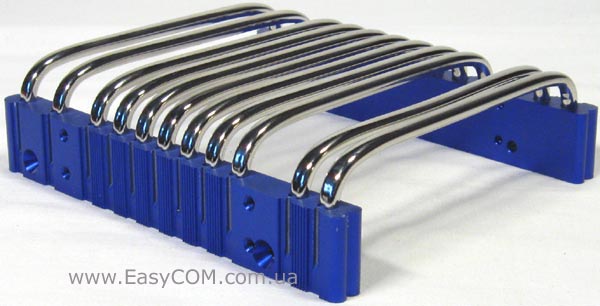

Як відомо, пасивні системи охолодження мають дві незаперечні переваги над активними. Першою є повна відсутність робочого шуму, а другою - пасивні системи набагато менше засмічуються, і тому вимагають до себе меншої уваги. Проте, вартість їх не є позитивною рисою, інколи вона в рази може перевершувати вартість простих вентиляторних кулерів. У випадку з ZALMAN ZM-2HC2 всі вищенаведені ствердження повною мірою відповідають дійсності. Єдине, що при цьому залишається не визначеним, так це рівень ефективності пасивного кулера.

ZALMAN ZM-2HC2

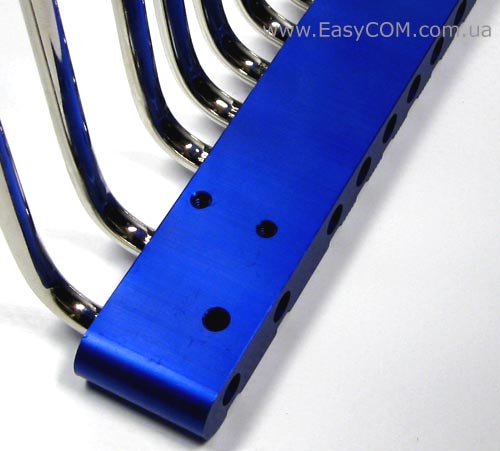

Алюмінієві колодки кулера ZALMAN ZM-2HC2 пофарбовані в помітний синій колір. Для кращого контакту внутрішня сторона виконана рівною.

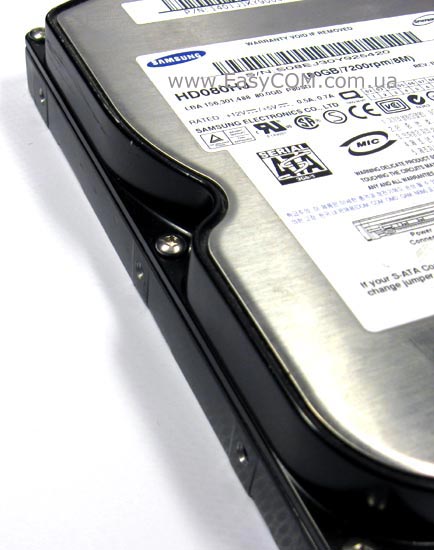

Але, забігаючи вперед, скажемо, що «камінь спотикання» був заритий з іншого боку. Самі жорсткі диски не розраховані на використання такого виду систем охолодження, тому частини бічних сторін біля отворів для гвинтів злегка виступають. Таким чином, між кулером і накопичувачем неминуче буде утворюватися зазор, що здатний дуже сильно зменшити ефективність системи охолодження. Як засіб боротьби з таким недоліком, можна запропонувати при встановленні накопичувача в цю систему охолодження підкласти в місця контакту термопрокладки, або хоча б нанести шар густої термопасти. На жаль, термопрокладок і зайвої термопасти в нас не найшлося, тому наше тестування ZALMAN ZM-2HC2 ми проводили лише в стандартному режимі, як того вимагає інструкція.

ZALMAN ZM-2HC2

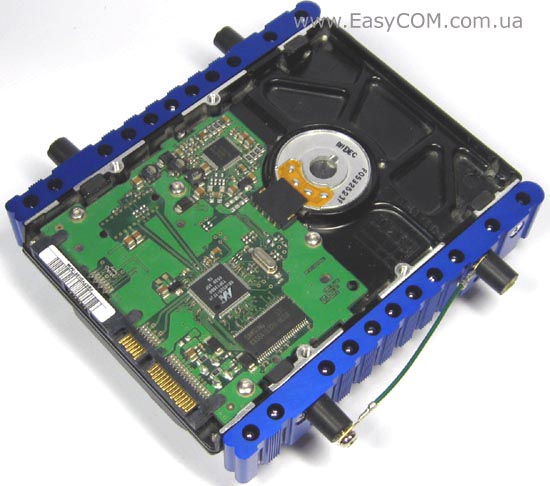

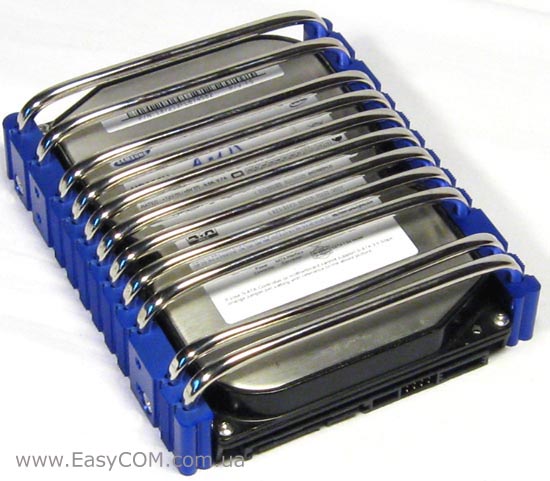

Довжина кулера ZALMAN ZM-2HC2 приблизно дорівнює величині жорсткого диска.

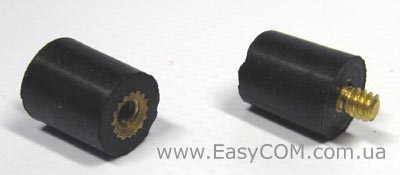

Для встановлення жорсткого диска в корпус передбачені спеціальні гумові «амортизатори», які, по визначенню, призначені для поглинання вібрації і супровідного її шуму. Антивібраційне кріплення складається з двох недотичних металевих частин запаяних у гуму. Оскільки кріплення не має електричної провідності, то для забезпечення заземлення передбачений невеликий провід.

ZALMAN ZM-2HC2

ZALMAN ZM-2HC2

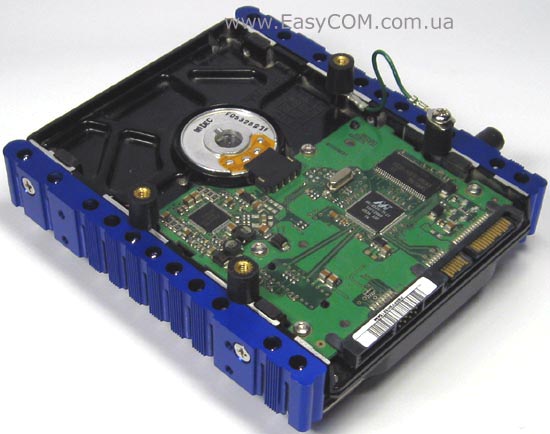

Залежно від способу кріплення жорсткого диска в корпусі змінюється вид укладання заземлюючого проводу.

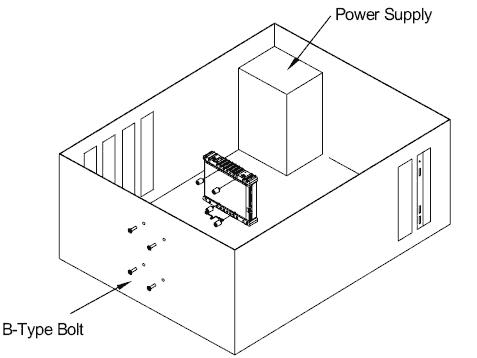

А самих варіантів встановлення кулера ZALMAN ZM-2HC2 в корпусі маємо два. Перший, найпростіший, припускає встановлення жорсткого диска у відсік 5,25", а для другого буде потрібно дістати ще і дриль, щоб просвердлити отвори в корпусі.

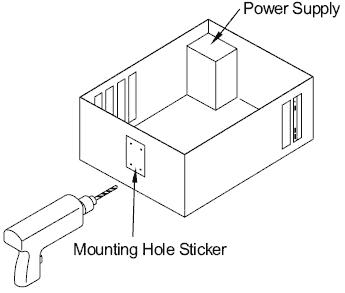

Для того, щоб точно визначити місце розташування отворів використовується спеціальний стікер з розміткою, що маємо в комплекті.

Другий, більш складний, варіант встановлення кулера більше застосовується в тих випадках, коли немає можливості встановити жорсткий диск у відсік 5,25". Тому ZALMAN ZM-2HC2 може знадобитися в тих системах, де вже закінчилися всі стандартні місця для встановлення жорстких дисків.

Тестування

Конфігурація тестового обладнання:

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

ASUS M2 N-CM DVI (AM2, DDR2, ATX)

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Додатковий 120 мм вентилятор

Coolink SWi 1201 (1200 про/хв, 38 СFM)

При виборі корпусу і його оснащення для проведення порівняльного тестування ми керувалися тим, що умови охолодження жорсткого диска одразу повинні бути трохи нижче оптимальних, а також тим, що обов'язковою умовою для роботи комп'ютера є наявність у корпусі хоча б одного витяжного вентилятора. У підсумку ми взяли корпус COLORSit ATX-L8032, заклеїли на ньому вентиляційну сітку на передній і нижній частині лівої бічної панелі, і встановили в нього один 92 мм вентилятор середньої продуктивності. Жорсткий диск з кулером ZALMAN ZM-2HC2 встановлювали, як і має бути, у нижній відсік 5,25". В інших випадках накопичувач встановлювався в «кошик» для жорстких дисків.

Опонентами пасивного кулера ZALMAN ZM-2HC2 стали: 120 мм вентилятор Coolink SWi 1201, встановлений на передній панелі, і активний HDD-кулер VIZO Orbiter. Відзначимо, що результати тестування чотирьох активних кулерів, які ми проводили раніше, не виявили сильної різниці в продуктивності між моделями, що потрапили до нас, тому показники VIZO Orbiter можна сприймати як характерні більшості активних HDD-кулерів.

ZALMAN ZM-2HC2

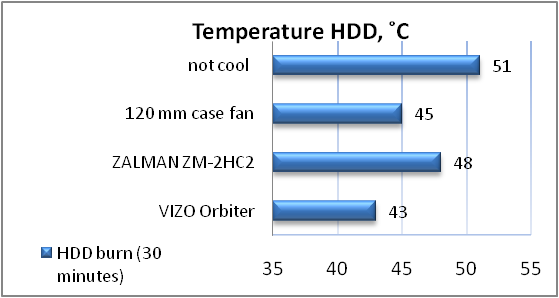

За графіком видно, що кулер ZALMAN ZM-2HC2 дійсно здатен трохи понизити робочу температуру жорсткого диска. Але якщо порівнювати його досягнення з результатами тестування активних систем або встановленням 120 мм вентилятора на передню панель, то виявляється, що він має меншу ефективність. З іншого боку, не слід забувати про безперечну перевагу ZALMAN ZM-2HC2, він зовсім безшумний.

Висновки

Пасивний кулер ZALMAN ZM-2HC2 у першу чергу повинен зацікавити користувачів, які дуже критично ставляться до робочого шуму комп'ютера. Цей кулер не тільки не створює шуму, а також не передає вібрацію на корпус, завдяки антивібраційному кріпленню.

Ідея створення пасивного кулера для накопичувача цікава сама по собі. Дуже прикро, що невеликі конструктивні особливості корпусів жорстких дисків не дозволяють проявити ZALMAN ZM-2HC2 себе повною мірою. Хоча, при бажанні досягти кращих показників ефективності охолодження, користувач може спробувати трохи допрацювати його. А в такому вигляді пасивний ZALMAN ZM-2HC2 все-таки програє системам активного охолодження.

Крім того, не слід забувати, що ZALMAN ZM-2HC2 може слугувати ще і засобом для встановлення жорсткого диска в корпус, коли в ньому всі відсіки 3,5" вже зайняті. Саме в таких випадках, може не вийти організувати достатній рівень охолодження для вінчестера і якості ZALMAN ZM-2HC2 як варіант з охолодження будуть досить до речі.

Позитивні якості:

  • антивібраційне кріплення;
  • відсутність шуму;
  • дозволяє встановити жорсткий диск у корпус при відсутності вільних 3,5" відсіків.

Недоліки:

  • не досить висока ефективність;
  • відносно висока вартість.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ООО ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування HDD-кулер.
