Огляд процесорної системи водяного охолодження ZALMAN Reserator5 Z24: повернення легенди

03-05-2022

Якщо ви стежите за ринком систем водяного охолодження вже досить давно, то напевно, як мінімум, чули про такі СВО, як ZALMAN RESERATOR 1 та 2, які відрізнялися нестандартною конструкцією та пасивним режимом роботи. У свою чергу, продовженням лінійки стала модель Reserator 3, яка виділялася круглим радіатором і вже була активною СВО. І ось, через кілька років, компанія вирішила повернути на ринок відому лінійку, представивши в 2021 новинку, відразу в декількох варіантах виконання.

Йдеться про ZALMAN Reserator5, яка була випушена у форматах Reserator5 Z240 з радіатором розміром 240 мм та Reserator5 Z360 з радіатором – 360 мм. Приставка White та Black у назві моделі означає колір, білий або чорний відповідно. Давайте поглянемо, на що здатна водянка Reserator5 Z24 Black, тобто 240-мм версія в чорному кольорі, яка приїхала до нас на огляд.

Специфікація

Модель

ZALMAN Reserator5 Z24

Підтримка процесорних роз'ємів

AMD Socket AM4 / AM3+ / AM3 / FM2+ / FM2

Intel Socket LGA1700 / LGA1200 / LGA115X / LGA2011 / LGA2011-v3/LGA2066

Термоінтерфейс

Термопаста в комплекті (ZM-STC8)

Радіатор

Матеріал

Мідь, алюміній

Розміри, мм

278х120х27

Водяний блок

Розміри, мм

82х82х40

Номінальна напруга живлення, В

12

Швидкість роботи насоса, об/хв

1000-2100

Споживаний струм, А

0,35

Енергоспоживання, Вт

4,2

Роз'єм живлення

4-контактний

Довжина кабелю живлення/підсвічування, см

41/41,5

LED-підсвічування

Є

Тип підшипника

керамічний

Циркуляція рідини, л/хв

0,7–0,85

Вентилятори

Модель

ZE1225ASH

Розміри, мм

120х120х25

Кількість

2

Тип підшипника

Ковзання (EBR)

Час напрацювання на відмову, годин

50 000

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Немає

Напруга живлення, В

12

Споживаний струм, А

0,35

Енергоспоживання, Вт

4,2

Швидкість обертання, об/хв

800–2000

Рівень шуму, дБА

37

Максимальний повітряний потік, CFM

77,4

Статичний тиск, мм вод. ст.

2,92

Роз'єм живлення

4-контактний

Довжина кабелю живлення, см

25

Сайт виробника

Сторінка продукту

Упаковка та комплектація

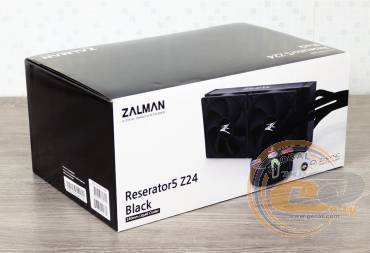

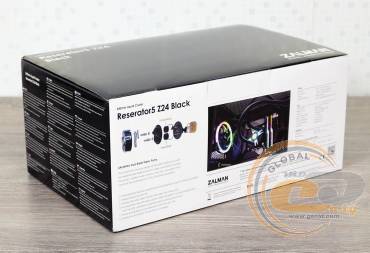

Система охолодження упакована в коробку з якісного картону із зображенням самого пристрою на зверхньому боці. У свою чергу, на звороті знаходиться специфікація та опис одного з ключової переваги у вигляді помпи з двома крильчатками.

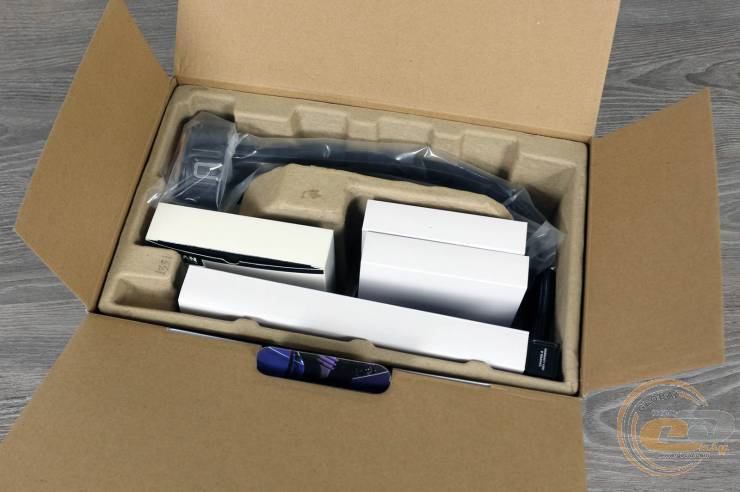

Усередині зазвичай знаходиться кошик з пап'є-маше з відсіками, в яких розмістилися всі компоненти кулера та супутні аксесуари. Вони розфасовані по коробках або поліетиленових пакетах.

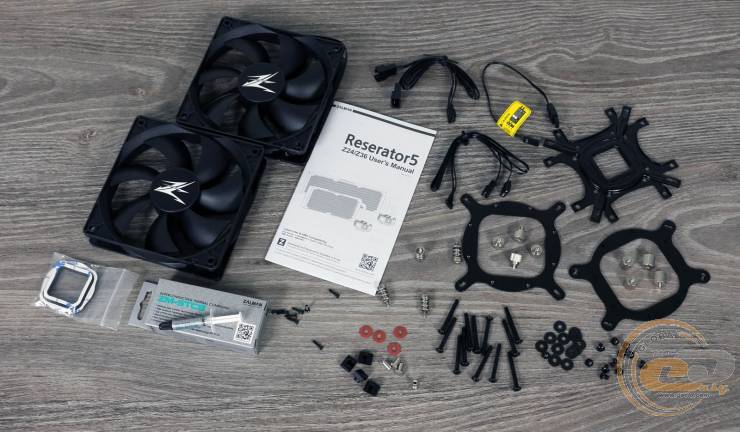

До комплекту постачання входить термопаста, універсальна підсилювальна пластина, дві пари кріплень, набір кріпильних стійок, гвинтів, шпильок та гайок, концентратор для підключення вентиляторів, кабель підключення помпи, а також набір документації користувача.

Зовнішній вигляд та конструкція

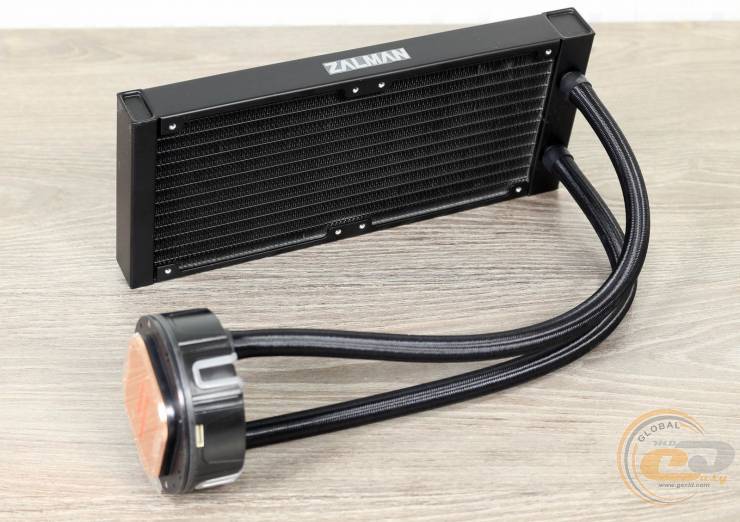

Конструкція системи охолодження не несе в собі жодних сюрпризів і складається з двох цілком звичних елементів, а саме помпи та радіатора, які пов'язані між собою двома гнучкими шлангами завдовжки 39 см в обплетенні.

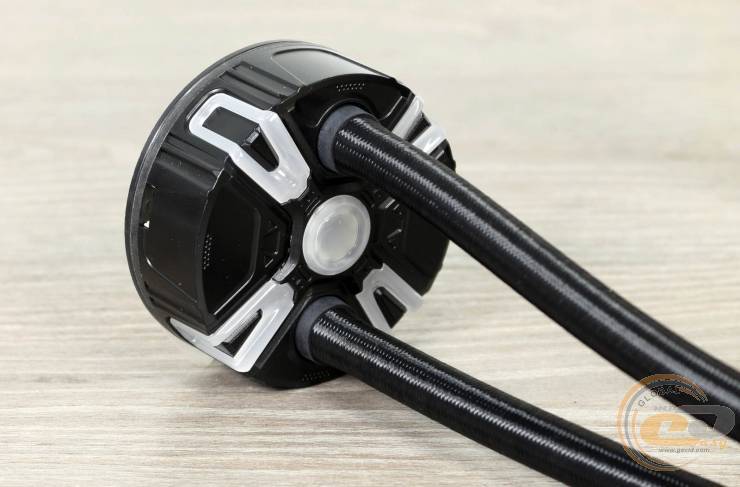

Водоблок виконаний у круглому пластиковому корпусі із вставками із напівпрозорого пластику, за якими ховаються світлодіоди підсвічування. Відносно невеликі габарити (82х82х40мм) дозволяють не турбуватися про сумісність та будь-які проблеми при збірці. Шланги входять до водоблоку зверху, без використання Г-подібних фітингів, що можливо, у деяких разах не дозволить естетичніше розташувати шланги в корпусі комп'ютера.

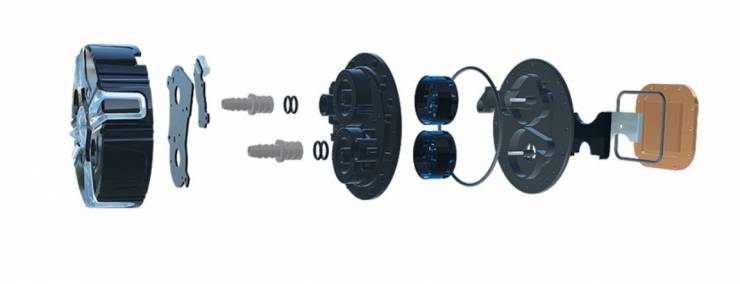

Ключовою відмінністю даної моделі від інших необслуговуваних СВО є внутрішня конструкція помпи, яка містить два приводи з крильчаткою замість одного. Один відповідає за надходження холодоагенту, другий за відкачування. Ця конструкція дозволила підвищити продуктивність помпи до 0,85 літрів за хвилину. Зазначимо, що більшість інших моделей цей показник не перевищує за 0,5 л/хв. Щодо інших ключових характеристик, то швидкість роторів у піку досягає 2100 об/хв, а енергоспоживання – 4,2 Вт.

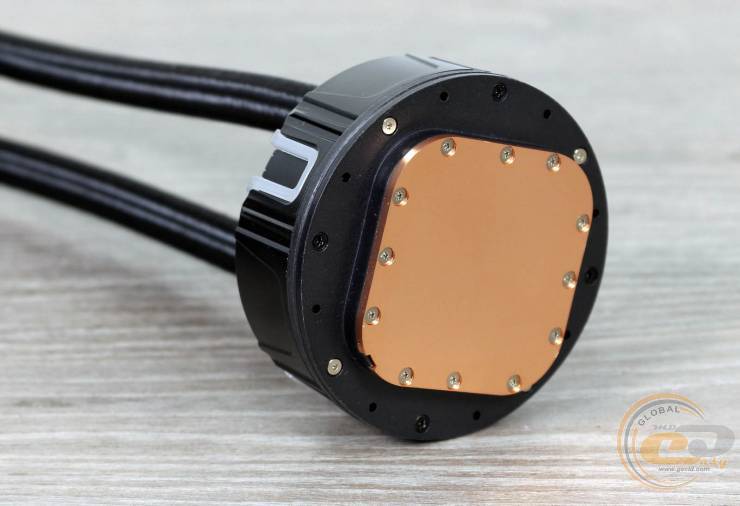

Мідна основа водоблока (56х56 мм) закріплена дванадцятьма гвинтами та спочатку закрита захисною плівкою. Воно досить рівне і практично без слідів шліфування.

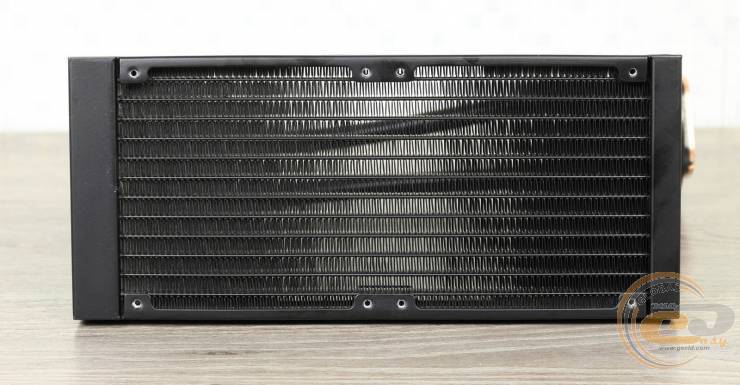

Що стосується радіатора, то його ребра виконані з алюмінію. Габарити блока становлять 278х120х27 мм. Конструкція є 14 поздовжніх каналів для циркуляції холодоагенту, між якими впаяно безліч ребер стрічкового типу. Товщина перегородок становить 0,2 мм, а відстань між пластинами дорівнює в середньому 1,3 мм. Щільність ребер на дюйм у своїй 19 FPI. Сталева кріпильна рама має два набори отворів для встановлення пари 120-мм вентиляторів спереду та ззаду.

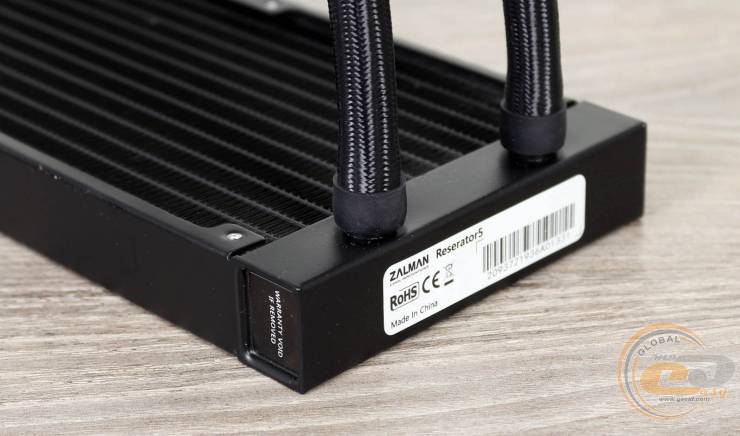

На одному з торців радіатора знаходиться наклейка із серійним номером та штрих-кодом, а також місце виходу двох фітингів, на які напресовані шланги. На одній із боковин можна побачити місце заправки холодоагентом, яке запечатане та заклеєне наклейкою. Її пошкодження веде до втрати гарантії.

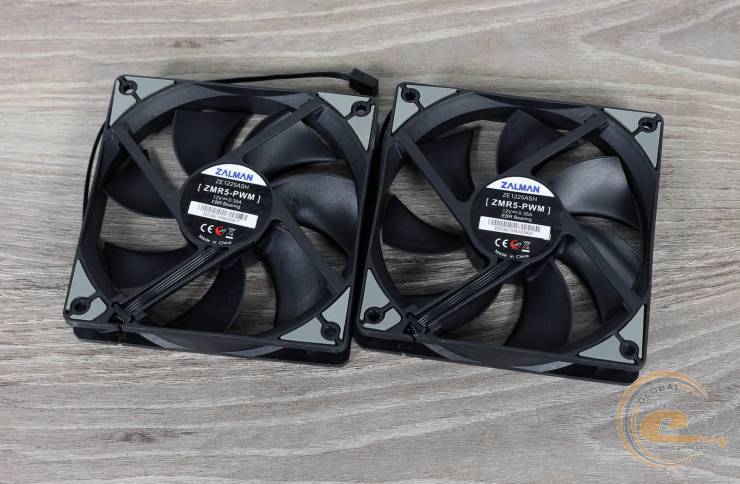

За обдування радіатора відповідає пара вентиляторів ZE1225ASH. Згідно з офіційними даними, вентилятори підтримують ШІМ-регулювання швидкості обертання лопат у діапазоні 800-2000 об/хв з максимальним рівнем шуму не більше за 37 дБ. Заявлений максимальний повітряний потік знаходиться на позначці 77,4 CFM, а статичний тиск дорівнює 2,92 мм вод. ст.

Процес встановлення

Система охолодження ZALMAN Reserator5 Z24 сумісна з процесорними роз'ємами AMD Socket AM3/AM3+/AM4/FM2/FM2+ та Intel Socket LGA1700/LGA1200/LGA115X/LGA2011/LGA2011-v3/LGA2066. У комплекті постачається дуже докладна і максимально зрозуміла інструкція з встановлення. Ми покажемо процес на прикладі Gigabyte B550 AORUS Pro з роз'ємом AMD AM4.

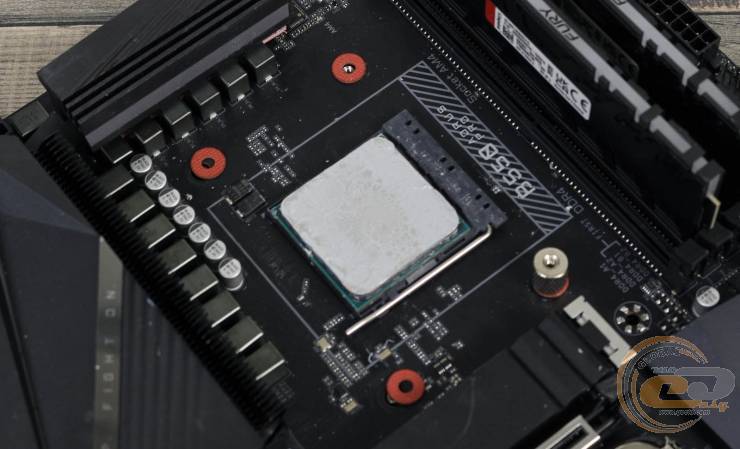

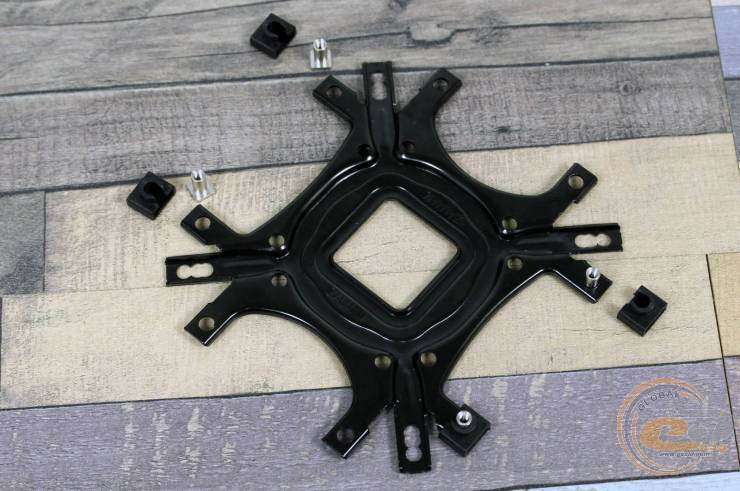

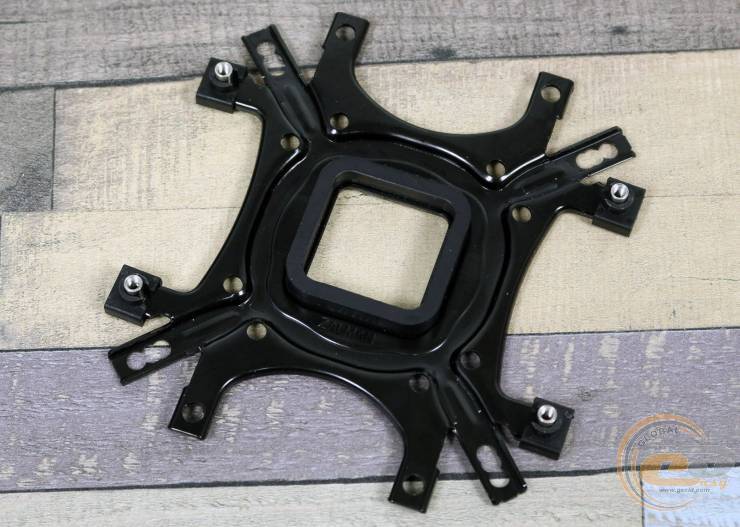

Насамперед знімаємо стандартні кріплення та опорну пластину і беремо універсальну з комплекту. Встановлюємо металеві втулки у потрібні отвори та фіксуємо їх за допомогою пластикових кріплень.

У центральну частину опорної пластини наклеюємо комплектну гумову проставку, яка потрібна для надійного контакту пластини з друкованою платою.

Фіксуємо опорну пластину за допомогою металевих кріплень з накаткою для зручнішої фіксації через комплектні діелектричні прокладки.

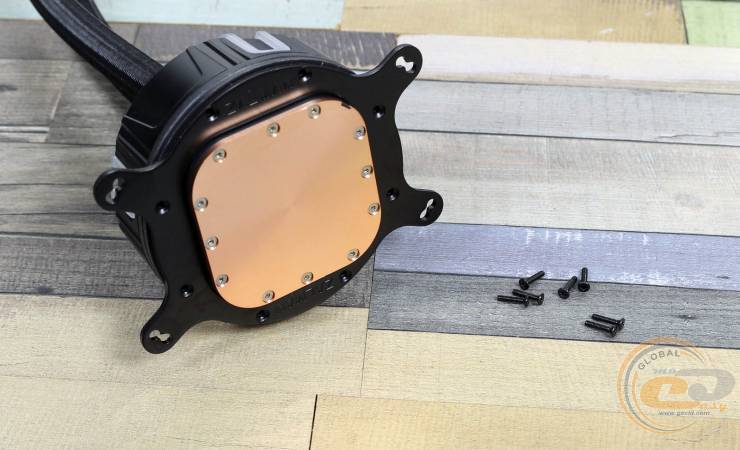

Далі встановлюємо на водоблок рамку для AMD із комплекту та фіксуємо її гвинтами.

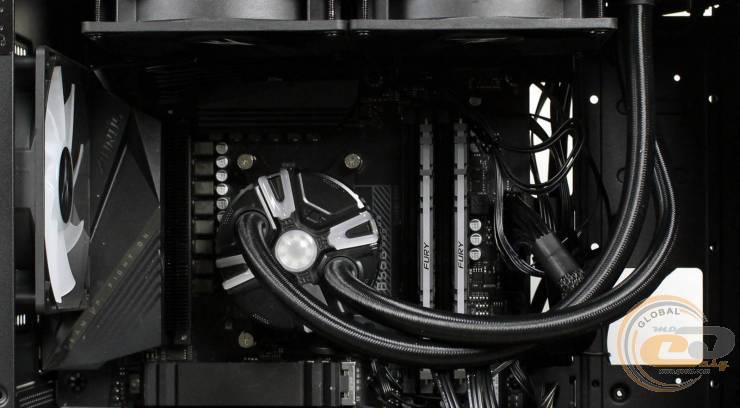

Після чого монтуємо водоблок за допомогою пружних гвинтів, не забуваючи попередньо нанести на основу термопасту з комплекту.

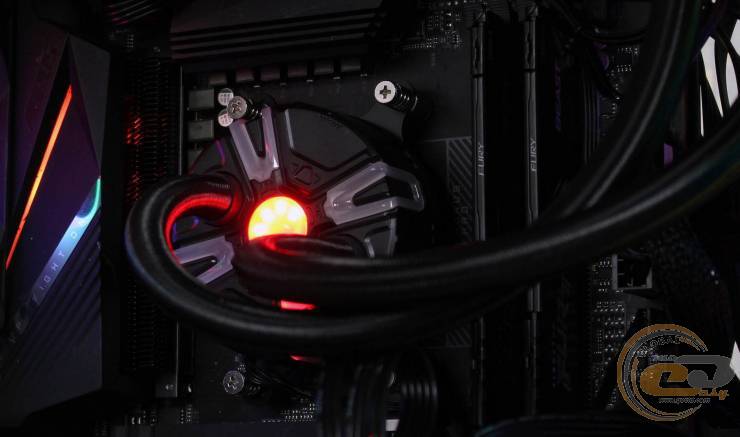

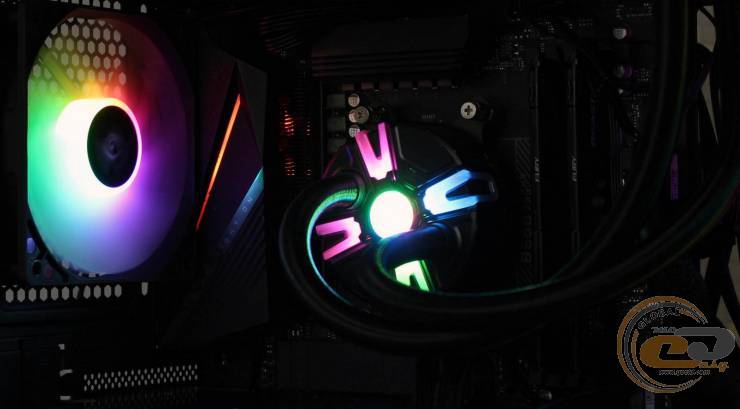

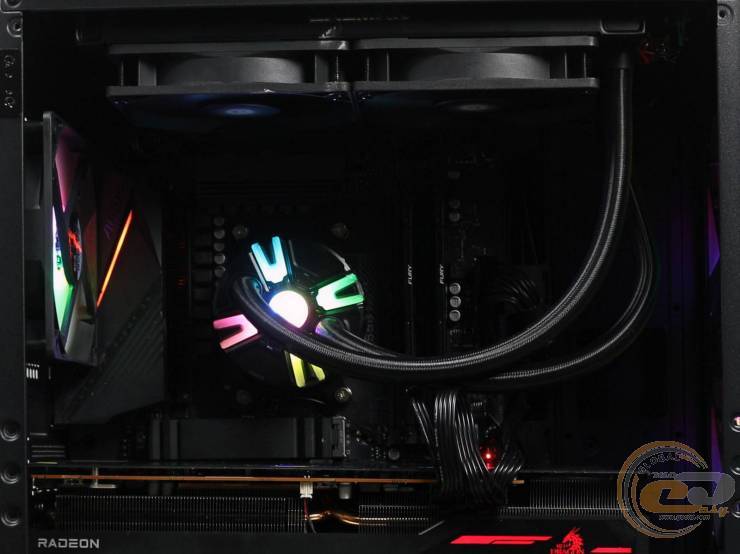

З активною ілюмінацією система виглядає дуже приємно. До речі, вона має можливість синхронізації з іншими комплектуючими.

Тестування

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 4x16 MB 3,8 – 4,6 ГГц, 105 Вт TDP) 1,32 В

Материнська плата

Gigabyte B550 AORUS Pro (AMD AM4, B550, ATX)

Оперативна пам'ять

2xDDR4-2400 8 ГБ Kingston Fury Renegade (KF4000C19D4/8GX )

Відеокарта

PowerCoor Red Dragon AMD Radeon RX6800 16 GB (fan speed 40%)

SSD-накопичувач

Kingston HyperX FURY SSD (SHFS37A/240G)

Блоки живлення

Zalman MegaMax ZM800-TXII, 800W

Термопаста

Deepcool Z5

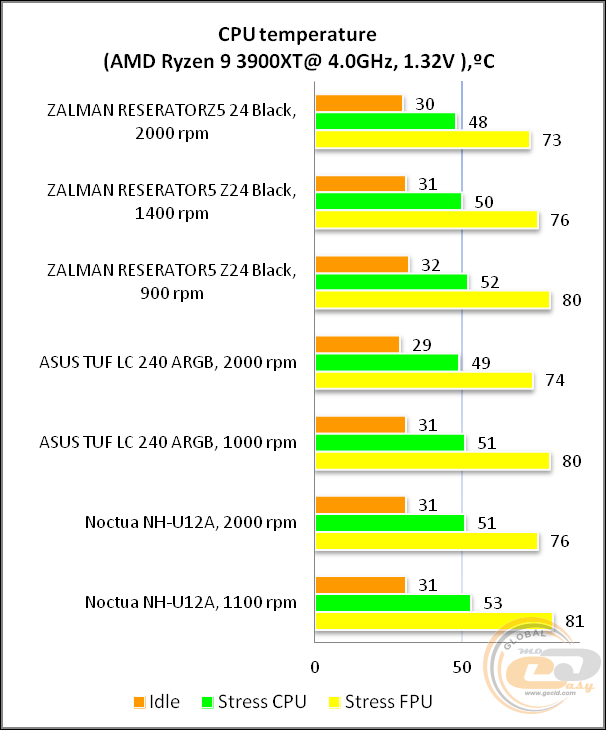

Для початку відзначимо, що під час тестування систем водяного охолодження корпусний вентилятор працював на вдування, тоді як для тесту кулер Noctua NH-U12A його розвернули на видування. Як бачимо, продуктивність моделі від ZALMAN знаходиться практично на одному рівні з ASUS TUF LC 240 ARGB випереджаючи її на 1°С за максимальної швидкості вентиляторів. До речі, покупка тестованої в даному огляді СВО коштуватиме вам в середньому на 500-600 грн дешевше, ніж рішення від ASUS.

Також за традицією ми оцінили рівень шуму під час роботи. Ситуація виглядає так: при 900 об/хв шум дуже низький і практично невиразний на тлі інших комплектуючих, якщо ж підвищити обороти до 1700, то шум підвищується, але все ще залишається більш ніж комфортним. А ось на максимальній швидкості вентилятори починають видавати шум вище за середній рівень, і стає не дуже комфортно.

Висновок

Система охолодження ZALMAN Reserator5 Z24 під час тестування зарекомендувала себе добре збалансованим рішенням щодо співвідношення ціни та продуктивності. У першу чергу відзначимо оригінальну конструкцію водоблока, який містить відразу два приводи з крильчаткою замість одного. При цьому виробнику вдалося зробити сам водоблок дуже компактним, що теоретично могло б зробити його ультимативним рішенням для компактних корпусів, проте шланги в нього заходять через верхню частину, що нівелює невелику висоту. Насамкінець виділимо універсальність, LED-підсвічування, хорошу якість виконання, а також наявність версії в білому виконанні.

Що ж до продуктивності та рівня шуму, то вона без проблем впорається з усіма популярними процесорами для домашніх ігрових систем, і при цьому не потурбує вас зайвим шумом при звичайній повсякденній експлуатації.

Як таких особливостей під час тестування не було, тому ми сміливо можемо рекомендувати ZALMAN Reserator5 Z24 до придбання.

Переваги:

  • хороша продуктивність у своєму сегменті;
  • RGB-підсвічування водоблока;
  • ШІМ-регулювання швидкості помпи;
  • у міру тиха робота вентиляторів;
  • простота встановлення.

Особливості:

  • підвищений рівень шуму за максимальних обертів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії Zalman за наданий для тестування кулер.
