Огляд і тестування процесорної системи охолодження ZALMAN CNPS10X Performa+

Уже довгий час кулер ZALMAN CNPS10X Performa є одним із бестселерів південнокорейського виробника, оскільки при порівняно невисокій ціні він може похвалитися наявністю п'яти теплових трубок і використанням 120-мм вентилятора. Досить шанований вік даного охолоджувача (а це близько 5 років) став причиною його невеликого оновлення, внаслідок якого на світ з'явився герой поточного огляду − кулер ZALMAN CNPS10X Performa+.

ZALMAN CNPS10X Performa+

Від свого попередника він відрізняється зміною форми пластин радіатора, а також його розмірів. При цьому, згідно з офіційним сайтом ZALMAN, корисна площа розсіювання знизилася з 7900 см2 до 6963 см2. Чи то виробник вирішив, що нововведення дозволять забезпечити аналогічну ефективність при зменшеній площі радіатора, чи то було вирішено трохи знизити її внаслідок випуску все більш енергоефективних процесорів. На жаль, ми не можемо порівняти продуктивність цих двох рішень між собою, оскільки попередник не побував у нашій тестовій лабораторії. Але детально дослідити новинку та перевірити її можливості при охолодженні розігнаних багатоядерних процесорів нам, як завжди, під силу.

Специфікація

Виробник і модель

ZALMAN CNPS10X Performa+

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1366 / LGA2011 / LGA2011-v3

Теплові трубки

Матеріал

Мідь

Кількість

5

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

46

Товщина, мм

0,43

Відстань, мм

1,8

Основа

Матеріал

Мідь

Розміри, мм

38 х 40

Термоінтерфейс

ZALMAN ZM-STG2M (ver2) у пакеті

Модель вентилятора

ZALMAN ZP1225ALM (Z1P-PWM)

Напруга живлення, В

12

Споживаний струм, А

0,2

Потужність, Вт

2,4

Швидкість обертання вентилятора, об/хв

900 – 2000 ± 10%

Рівень шуму, дБА

17 – 36 ± 10%

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипників

Long Life Bearing

Роз’єм живлення

4-контактний

Розміри, мм

Без вентилятора

71,5 x 131 x 151

З вентилятором

96,5 x 131 x 151

Вага, г

Без вентилятора

713

З вентилятором

913

Сайт виробника

ZALMAN

Сторінка продукту

Упаковка та комплектація

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

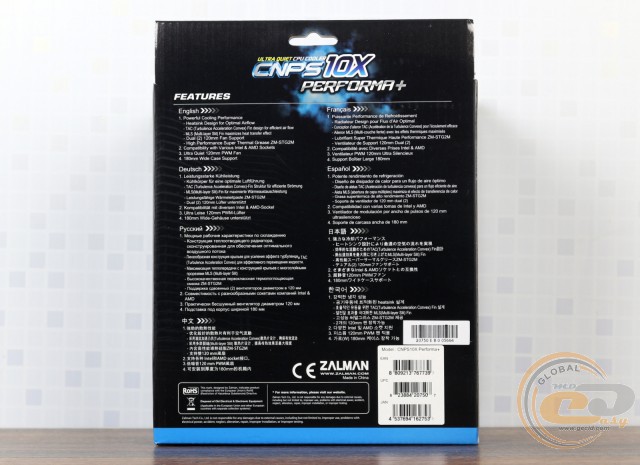

Лицьова частина упаковки ZALMAN CNPS10X Performa+ дозволяє оцінити зовнішній вигляд розташованого усередині кулера, а також інформує про ключові його переваги англійською мовою. Тильна ж сторона уже вісьмома мовами, в тому числі й російською, більш докладно описує найбільш важливі особливості пристрою, у числі яких і ряд застосовуваних у ньому технологій:

  • TAC (Turbulence Acceleration Convex) – унікальна форма пластин дозволила зменшити відстань, яку проходить повітряний потік між вентилятором і радіатором, мінімізуючи наступним чином різницю в рівні ефективності трубок і поліпшуючи передачу тепла завдяки прискоренню повітряного потоку;
  • MLS (Multi-layer Slit) – невеликі щілини на ребрах оптимізовані для зниження опору повітряному потоку, дозволяючи максимізувати відведення тепла;
  • Dual Fan Support – підтримка встановлення другого вентилятора зі зворотної сторони радіатора;
  • Direct Touch Heatpipe (DTH) Base – відведення тепла від процесора забезпечує повністю мідна основа, безпосередньо передаючи його на теплові трубки;
  • 180mm Wide Case Compatibility – завдяки висоті в 151 мм новинка сумісна з корпусами шириною всього 180 мм;
  • Versatile Compatibility – універсальне кріплення забезпечує сумісність із усіма актуальними платформами AMD і Intel;
  • ZM-STG2M provided – у комплекті з кулером постачається пакет із високоефективною термопастою ZALMAN ZM-STG2M (ver2);
  • Ultra Quiet 120mm PWM Fan – для активного охолодження застосовується тихий 120-мм вентилятор з можливістю ШІМ-регулювання швидкості обертання лопатей.

ZALMAN CNPS10X Performa+ ZALMAN CNPS10X Performa+

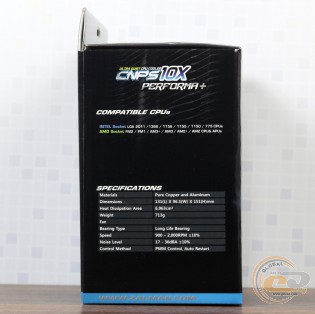

Одна із боковин відображає головні переваги охолоджувача за допомогою зображень, а друга містить список сумісних платформ і невелику таблицю специфікації.

ZALMAN CNPS10X Performa+

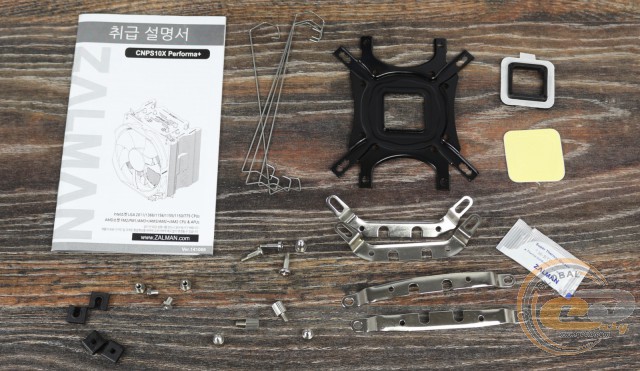

Усередині коробки можна виявити цілий ряд комплектуючих, призначених для швидкого та зручного монтажу кулера ZALMAN CNPS10X Performa+:

  • універсальну підсилювальну пластину для платформ AMD і Intel;
  • дві прокладки;
  • чотири насадки для фіксації по краях пластини;
  • металеві кріплення для різних платформ;
  • набір із чотирьох стійок, стількох же гайок і гвинтів;
  • дві скоби для кріплення додаткового 120-мм вентилятора;
  • термопасту ZALMAN ZM-STG2M (ver2) у пакеті;
  • посібник зі встановлення.

Відзначимо, що в комплекті з попередником також постачався адаптер із резистором для зменшення максимальної швидкості обертання лопатей з 2000 до 1350 об/хв. У переліку комплектуючих новинки такий елемент відсутній. А от пара додаткових скоб для кріплення другого пропелера, як і раніше, дозволить без труднощів здійснити її подальшу модернізацію.

Зовнішній вигляд і конструкція

ZALMAN CNPS10X Performa+ ZALMAN CNPS10X Performa+

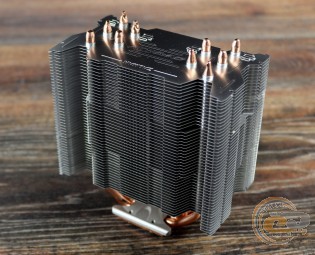

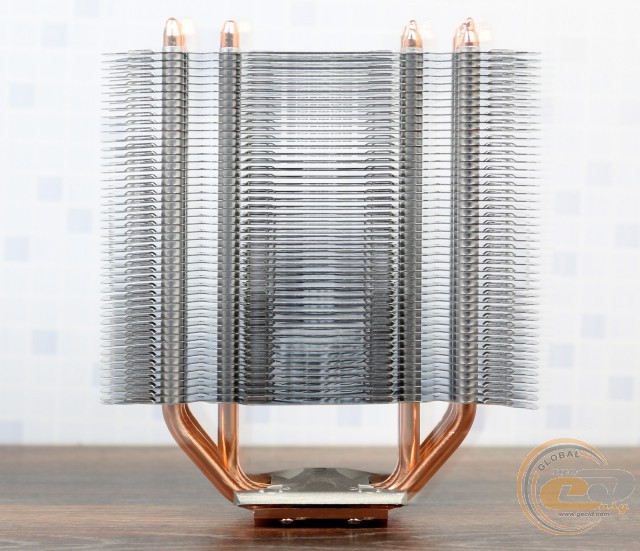

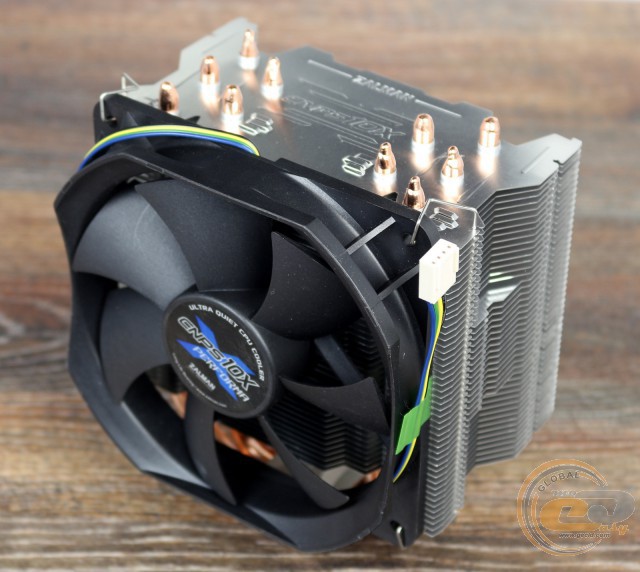

Радіатор кулера ZALMAN CNPS10X Performa+ має розповсюджене баштове компонування (Tower). Незважаючи на це, деякі деталі не дозволять переплутати новинку ні до яким іншим рішенням, у тому числі й з попередником ZALMAN CNPS10X Performa. Так, з появою приставки «+» помітно змінилася форма пластин радіатора, що є наслідком застосування вищезгаданих технологій Turbulence Acceleration Convex і Multi-layer Slit. Перша вплинула на їхні контури: тепер вони мають більш різкі та глибокі вигини по всьому периметру. Також пластини в середній частині радіатора мають дещо відмінну форму. А внаслідок застосування технології MLS на ребрах з боку вентилятора з'явилися невеликі щілини, які оптимізують відведення тепла.

В цілому зміни торкнулися і ширини охолоджувача, яка зі 100 мм зменшилася до 96,5 мм. Також на незначний 1 мм знизилися його висота та ширина.

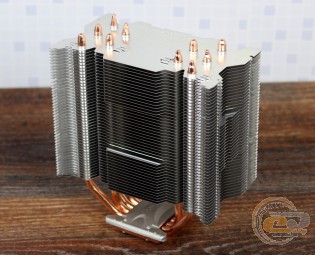

Але говорити про які-небудь дуже значні зміни в конструкції радіатора не доводиться. В його основі як і раніше використовуються п'ять мідних 6-мм трубок, на які нанизано 46 алюмінієвих пластин (на одну менше, аніж у попередника) товщиною 0,43 мм, розташовані на відстані 1,8 мм одна від одної.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

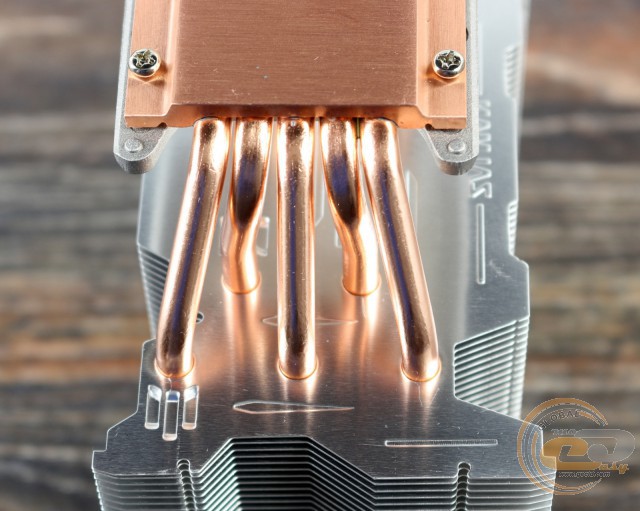

Самі трубки пронизують радіатор у шаховому порядку, забезпечуючи більш-менш рівномірний розподіл тепла по всій конструкції.

ZALMAN CNPS10X Performa+

У дусі попередника, теплові трубки та основа новинки позбавлені шару нікелю, що дозволило трохи знизити вартість виробництва, але з часом теплопровідність верхнього шару міді може погіршитися через його окиснення. При цьому трубки контактують із основою за допомогою припою, що повинно добре відбитися на обміні теплом між ними.

ZALMAN CNPS10X Performa+

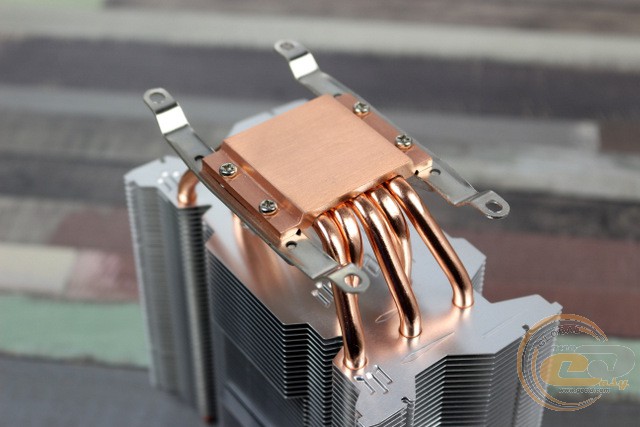

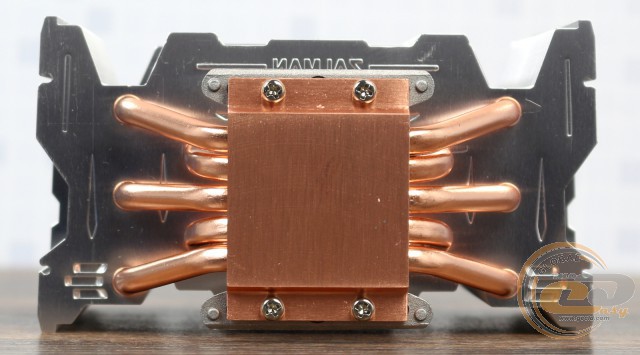

Мідна основа має розміри 40 х 38 мм. Виробник вирішив не вдаватися до дзеркального полірування, тому на поверхні видні сліди поздовжнього та кругового шліфування.

ZALMAN CNPS10X Performa+ ZALMAN CNPS10X Performa+

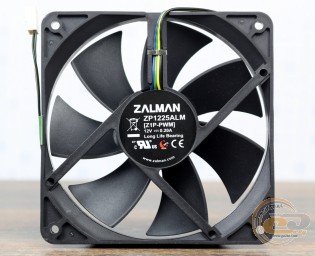

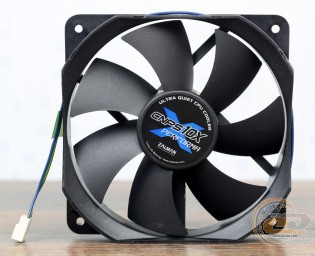

За активне відведення тепла в ZALMAN CNPS10X Performa+ відповідає 120-мм вентилятор ZALMAN ZP1225ALM (Z1P-PWM). Він має досить великий діапазон регулювання швидкості обертання: від 900 до 2000 об/хв. Верхнє значення обіцяє бути не занадто комфортними для слуху (рівень шуму до 36 дБ), а от більш низька швидкість навряд чи потривожить вас зайвим шумом. У кожному разі далі ми обов'язково розповімо про те, наскільки комфортним з погляду акустики є комплектний вентилятор залежно від частоти обертання лопатей.

Відзначимо, що в основі даного пропелера лежати підшипники з позначенням «Long Life Bearing», що традиційно вказує на застосування втулок (підшипників ковзання) з підвищеним терміном служби. Подача живлення та регулювання швидкості обертання лопатей здійснюється через 4-провідний кабель довжиною 35 см.

ZALMAN CNPS10X Performa+

Вентилятор кріпиться до радіатора за допомогою пари металевих скоб. При цьому вертушку бажано закріпити нижче (її верх знаходитиметься на рівні з верхньою пластиною), що забезпечить додаткове обдування навколопроцесорних компонентів.

Процес встановлення

Встановлення кулера ZALMAN CNPS10X Performa+ на різні платформи докладно описане у комплектній інструкції. Нижче ми не менш наочно й докладно постараємося описати даний процес виходячи із власного досвіду. Відразу ж відзначимо, що в цілому встановлення новинки просте і не викличе яких-небудь труднощів навіть у недосвідченого користувача.

ZALMAN CNPS10X Performa+

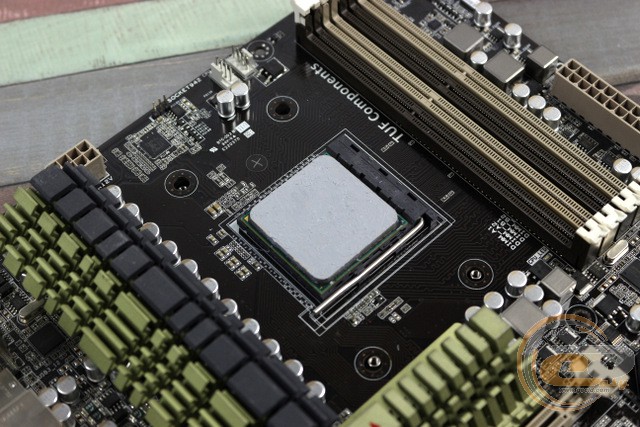

Почнемо традиційно із платформи AMD. З самого початку закріплюємо дві поздовжні кріпильні пластини (ті, які з круглими отворами на кінцях) на основі охолоджувача. З їхньою допомогою радіатор буде фіксуватися на материнській платі. Стандартне кріплення з останньої доведеться демонтувати.

ZALMAN CNPS10X Performa+ ZALMAN CNPS10X Performa+

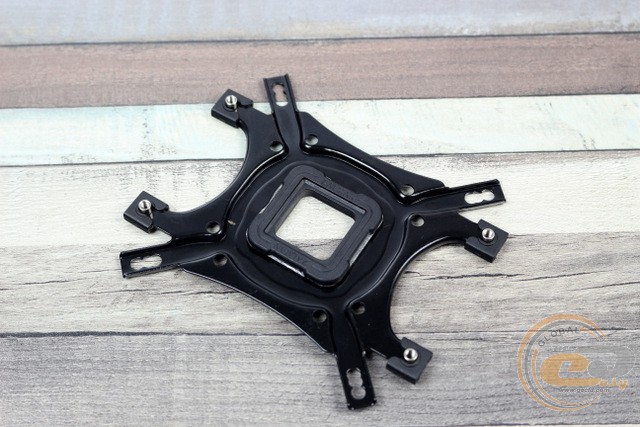

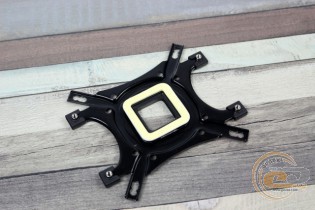

Готуємо підсилювальну пластину. Для цього у відповідні отвори вставляємо гайки та фіксуємо їх за допомогою пластикових накладок. Із внутрішньої частини встановлюємо пластикову прокладку, а поверх неї наклеюємо двосторонню стрічку-прокладку квадратної форми.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

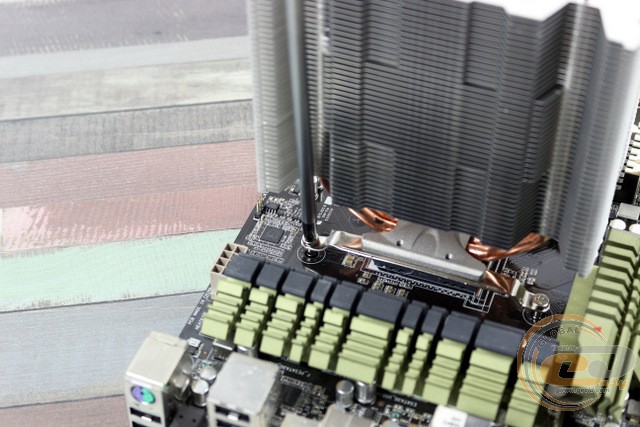

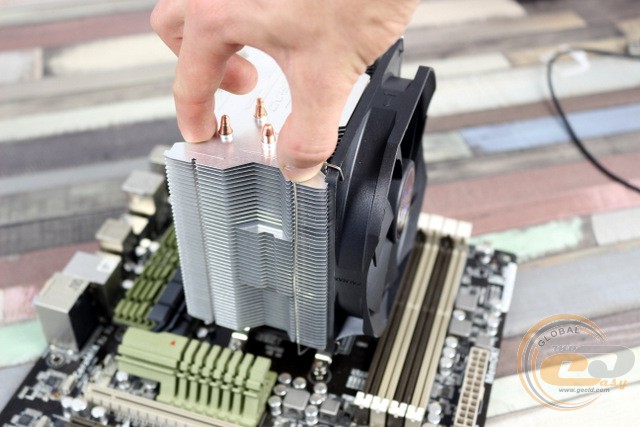

З тильної сторони встановлюємо підсилювальну пластину, а з лицьової – закріплюємо радіатор за допомогою комплектних гвинтів. Для цього найкраще підійде хрестова викрутка з розміром жала PH2 або PH1 і довжиною понад 150 мм, хоча тут цілком можна обійтися і більш короткими інструментами.

ZALMAN CNPS10X Performa+

Далі закріплюємо вентилятор за допомогою пари комплектних скоб. Вони надійно фіксуються в спеціальних поздовжніх пазах, розташованих з боків радіатора.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

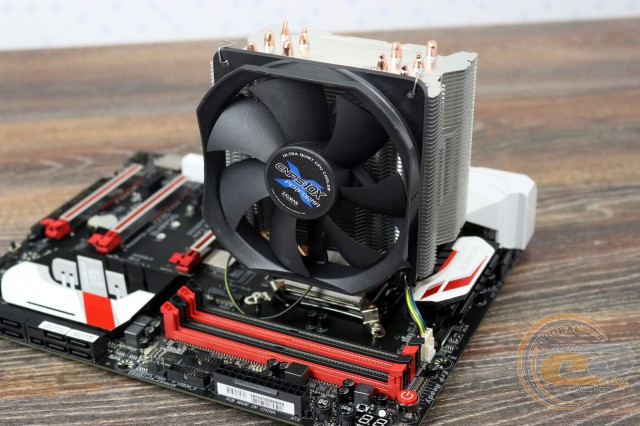

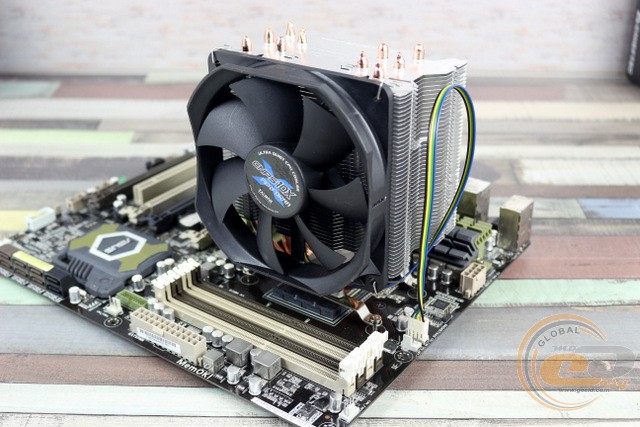

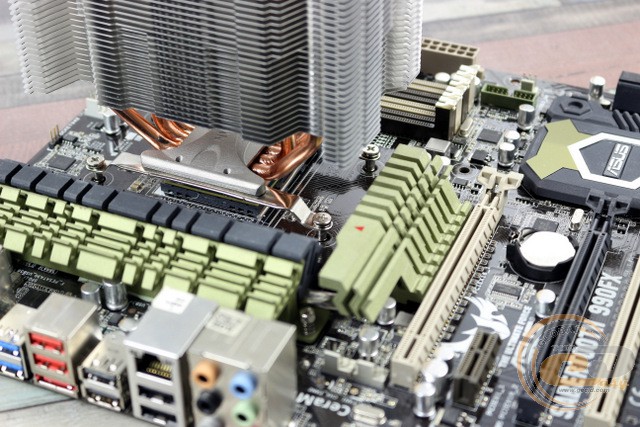

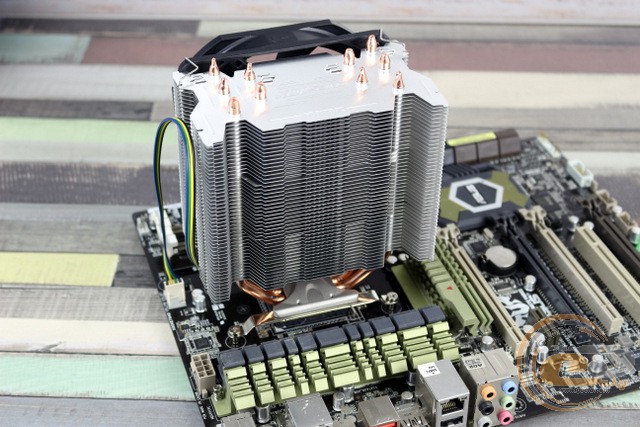

Змонтований кулер знаходиться на достатній відстані від масивних охолоджувачів підсистеми живлення процесора.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

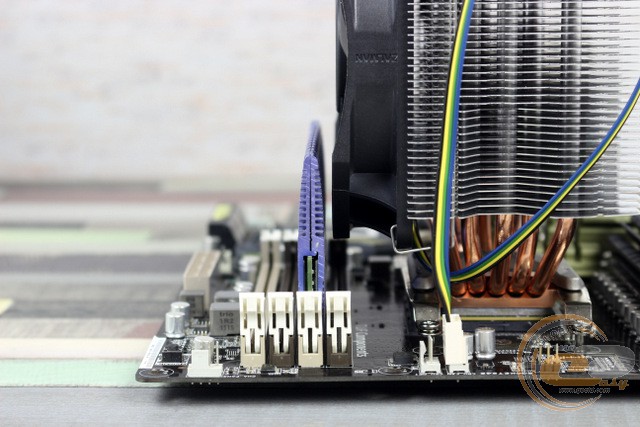

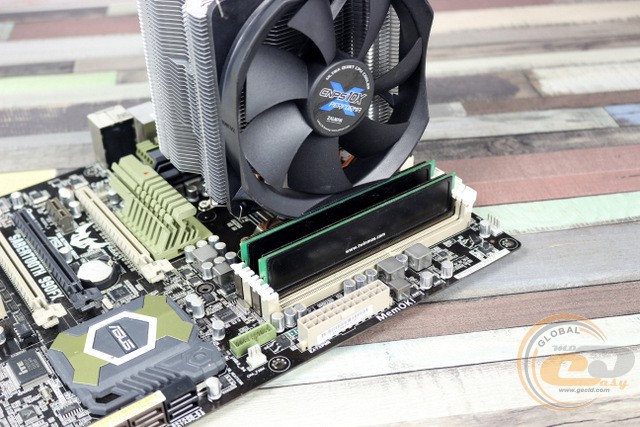

Новинка без проблем дозволяє використовувати у всіх DIMM-слотах звичайні модулі пам'яті висотою до 36 мм. Планки ОЗП з високими радіаторами можна використовувати тільки в останніх трьох роз’ємах. Наприклад, без проблем можна організувати підсистему пам'яті з пари оверклокерських модулів, які працюють у двоканальному режимі (задіюючи 2-ий і 4-ий слоти).

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

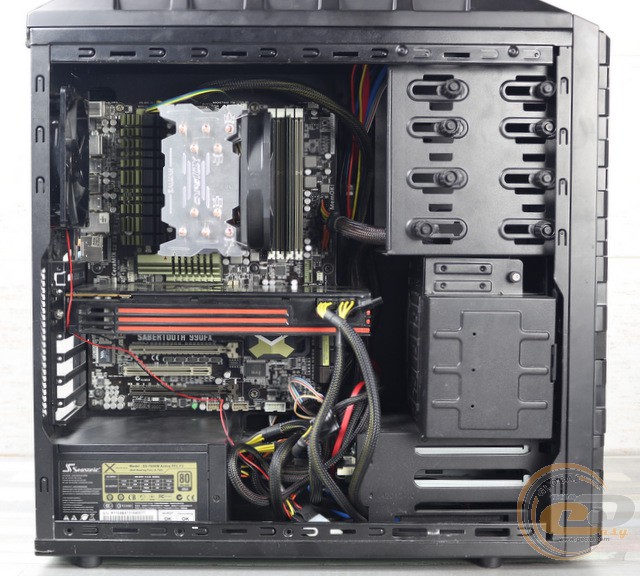

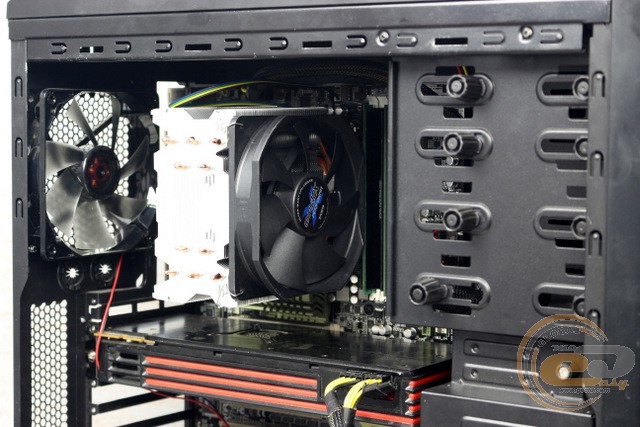

У корпусі тестований кулер добре гармонує з іншими компонентами, виконаними в темних кольорах.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

Процес встановлення охолоджувача ZALMAN CNPS10X Performa+ на системні плати з роз’ємами Intel Socket LGA115x майже не відрізняється. Використовуються інші кріпильні планки та отвори в підсилювальній пластині, а також тут уже немає потреби в застосуванні пластикової квадратної прокладки. В іншому процедура монтажу цілком аналогічна.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

З тильної сторони встановлюємо підсилювальну пластину, з лицьової – прикручуємо до неї радіатор за допомогою комплектних гвинтів і хрестової викрутки.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

На платформі Intel високий модуль ОЗП в першому слоті встановити можна, але він виявиться дещо перекошеним, оскільки впиратиметься у вентилятор. З низькими планками такої проблеми не спостерігається.

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

Що стосується верхнього слоту розширення PCIe, то хоча новинка розташована дуже близько до нього, але не перекриває й не ускладнює встановлення навіть найдовших пристроїв.

Тестування

Для тестування процесорної системи охолодження ZALMAN CNPS10X Performa+ використовувалося наступне обладнання:

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, 6 МБ L3)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, 6 МБ L3)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам'ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятори

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

ZALMAN CNPS10X Performa+

ZALMAN CNPS10X Performa+

Ось ми і підійшли до найцікавішого в нашому огляді – дослідження ефективності кулера ZALMAN CNPS10X Performa+. Насправді, отриманий результат не можна назвати сюрпризом. У конструкційному плані новинка недалеко пішла від свого попередника, і ми цілком розраховували на одержання досить високих показників. І не помилилися. У всіх трьох режимах роботи (2000, 1400-1500 і 1000 об/хв) вона відмінно впоралася з поставленим завданням. Ефективність при максимальній швидкості обертання відповідає показникам двовентиляторних моделей і навіть СВО. На платформі AMD зниження швидкості на 500 об/хв додає близько 5°C до температури процесора. Але навіть мінімальної частоти обертання вентилятора було достатньо для відведення тепла від шестиядерного AMD Phenom II X6 1100T з розгоном до 4 ГГц.

Настільки позитивні результати бачимо і при охолодженні оптимізованого Intel Core i5-2500K. При швидкості обертання вентилятора на рівні 1500-2000 об/хв ZALMAN CNPS10X Performa+ за ефективністю наближається до більш габаритних моделей, у тому числі й Twin Tower-кулерів. А мінімальна частота ставить новинку в один ряд із ефективними одновентиляторними охолоджувачами. Таким чином, навіть при бажанні забезпечити якнайкомфортніші акустичні показники, користувач цілком може розраховувати на досить низьку температуру CPU, навіть якщо мова йде про подолання 4,5-ГГц позначки.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання усіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер, можна сміливо розраховувати на більш низькі температурні показники.

ZALMAN CNPS10X Performa+

Також для порівняння на нагрівальному стенді охолоджувач був протестований із двома вентиляторами (на графіку позначений «2 fan»). Для тесту був узятий аналогічний за швидкістю та розмірами пропелер TITAN TFD-12025L12Z. Втім, навіть із однією вертушкою новинка без проблем впоралася з поставленим завданням. Нахил кривої плавний, що свідчить про невисоку залежність ефективності охолоджувача від швидкості обертання лопатей вентилятора. Так, у цьому випадку різниця між найбільш швидкими та повільними режимами склала близько 7°C. Другий вентилятор опускає графік нижче, але ненабагато – від 1,9 до 2,4°C. Тому в більшості випадків (особливо це стосується процесорів Intel з TDP до 95 Вт) встановлення додаткової вертушки майже не вплине на отриманий результат.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

1000

Дуже тихо, фактично безшумно

7

1200

Тихо

8

1350

Тихо з невеликим фоновим шумом

9

1550

Нижче середнього

10

1700

Середній

11

1850

Середній з виразним гулом

12

2050

Вищий за середній, гул досить нав'язливий

Комплектний вентилятор відрізняється досить великим робочим діапазоном. Це рівною мірою стосується й рівня створюваного ним шуму – при мінімальних 1000 об/хв вертушка поводиться дуже тихо, а от на максимальній швидкості (понад 2000 об/хв) з'являється гул, який помітно впливає на комфорт роботи за комп'ютером. При цьому позначки в 1400-1500 об/хв є хорошим компромісом з погляду комфортного рівня шуму й ефективного охолодження процесорів.

Висновки

ZALMAN CNPS10X Performa+

Кулер ZALMAN CNPS10X Performa+, як і його попередник, безперечно є гідним рішенням на ринку процесорних СО. Багато говорити про відмінності між ними не доводиться: новинка одержала підтримку технологій Turbulence Acceleration Convex і Multi-layer Slit, які проявляються в деяких змінах форми пластин радіатора і повинні підвищити ефективність охолодження. При цьому площа розсіювання тепла дещо зменшилася. На жаль, ми не мали можливості познайомитися з попередником, тому будемо відштовхуватися від порівняння з іншими схожими рішеннями, які вже побували у нас на тестуванні.

Незважаючи на використання всього одного 120-мм вентилятора та п'яти теплових трубок, новинка продемонструвала високу ефективність. У найбільш продуктивному режимі роботи вентилятора вона опиняється на рівні деяких двовентиляторних рішень і СВО. А зниження швидкості обертання лопатей до середньої і навіть мінімальної не вимагало від нас яких-небудь відповідних маніпуляцій із частотами розігнаних тестових процесорів. Отже, користувач одержує можливість зайнятися оверклокінгом, не приносячи при цьому в жертву акустичний комфорт.

Яких-небудь явних недоліків в ZALMAN CNPS10X Performa+ ми не виявили, що й не дивно, адже в його основі лежить дуже вдала модель охолоджувача. Якщо особливо чіплятися, то в комплектацію все-таки можна було б додати перехідник для зниження максимальної швидкості обертання лопатей, який ішов у комплекті з попередником. У всьому іншому перед нами ефективне рішення, яке при ціні близько $35 стане відмінним вибором для охолодження переважної більшості розігнаних процесорів із розблокованим множником.

Переваги:

  • хороша ефективність охолодження;
  • сумісність із усіма актуальними та деякими застарілими платформами;
  • використання ШІМ-регульованого 120-мм вентилятора із широким робочим діапазоном;
  • можливість встановлення другого пропелера (комплектні скоби для кріплення додаються);
  • використання технологій Turbulence Acceleration Convex і Multi-layer Slit для поліпшення ефективності охолодження;
  • мала висота конструкції (151 мм);
  • легкість і простота встановлення;
  • хороша комплектація;
  • доступна вартість (близько $35).

Особливості:

  • повне (платформа AMD) або часткове (платформа Intel) перекриття першого DIMM-слоту.

optimal price

Автор: Олесь Пахолок

Висловлюємо подяку магазину Зона51, офіційному реселлеру продукції компанії ZALMAN, за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.

опубліковано 18-09-2015

Огляд прочитано 23809 раз(ів)
