Тестування кулера для жорсткого диска VIZO Orbiter

Прийшов час розширити спектр різновидів систем охолодження, які можна, а іноді, і потрібно використовувати. І сьогодні ми поговоримо про кулери для жорстких дисків. Фактично всі пристрої у сучасному персональному комп'ютері розраховані на високу продуктивність і при цьому мають дуже компактні розміри. Тому практично всі його компоненти тією чи іншою мірою мають потребу у додаткових засобах охолодження. Звичайно, жорсткі накопичувачі не так сильно гріються, як наприклад процесори, відеокарти або чіпсети материнських плат, але досить висока швидкість обертання шпинделя диска і велика швидкість обміну даними дають про себе знати. Тому примусово охолоджуючи «вінчестер» ми зменшуємо робочу температуру підшипника і диска, продовжуючи, таким чином, їх термін служби, а також охолоджуємо мікросхеми, на яких не встановлені радіатори, хоча вони також гріються.

Варто відзначити, що не всі «вінчестери» однаково гарячі. В першу чергу нагрівання накопичувача залежить від швидкості обертання його дисків, хоча, при цьому, моделі різних виробників можуть грітися по-різному. Орієнтовно прийнятною температурою жорсткого диска можна вважати значення до 45 ˚C, але не варто забувати, що датчики температури часто мають помітну погрішність.

Для спостереження за станом і попередження перегріву жорсткого диска існують спеціальні утиліти, як від самих виробників накопичувачів, так і від сторонніх розробників – наприклад, HDDlife і Hard Drive Inspector. Подібні утиліти допоможуть Вам зрозуміти, наскільки сильно потребує ваш накопичувач додаткових засобів охолодження.

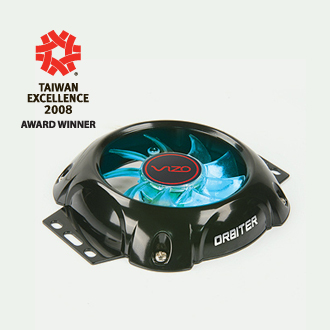

У цьому огляді ми протестуємо не просто кулер, а моддінгове рішення з підсвічуванням від компанії VIZO, яке було навіть відзначене нагородою Taiwan Excellence - VIZO Orbiter. Тепер і ми визначимо його ефективність і порівняємо з іншими подібними пропозиціями, а також альтернативою у вигляді звичайного вентилятора, встановленого на передній панелі корпусу.

Специфікація кулера VIZO Orbiter:

	VIZO Orbiter (HCL-101)
Розміри, мм	101,6 x 94,6 x 17,8
Розміри вентиляторів, мм	60 x 60 x 15
Швидкість обертання, об/хв	3200
Повітряний потік, CFM	11,6
Тип підшипника	ковзання
Роз’єм живлення	периферійний 4-контактний
Рівень шуму, дБ	20
Номінальна напруга, В	12
Робоча напруга, В	7 – 13,2
Стартова напруга	7
Номінальний струм, А	0,17
Вага, г	50
Сумісність	3,5" відітнув
Додатково в комплекті	Чотири гвинти
Сайт виробника	http://www.vizo.com.tw/

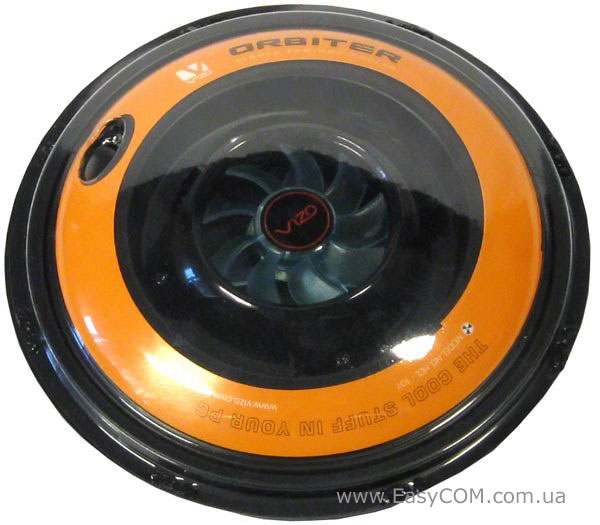

Кулер для жорсткого диска VIZO Orbiter поставляється в дуже оригінальній упаковці круглої форми. Основним недоліком дизайну такої коробки є її дуже некомпактні розміри, а також те, що при необхідності укласти кулер назад і щільно закрити упаковку вже не вийде. Хоча можна відзначити, що габаритні упаковки завжди були властиві для топових продуктів різних компаній, тому такий підхід у випадку з кулером VIZO Orbiter практично не дивує.

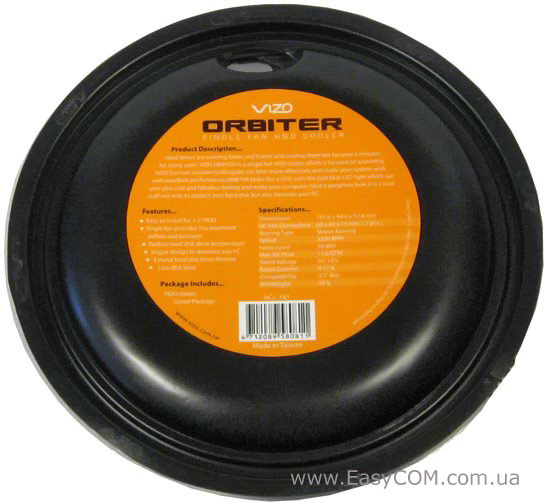

На звороті упаковки англійською мовою маємо опис призначення кулера VIZO Orbiter, відзначені його переваги, а також наведена специфікація.

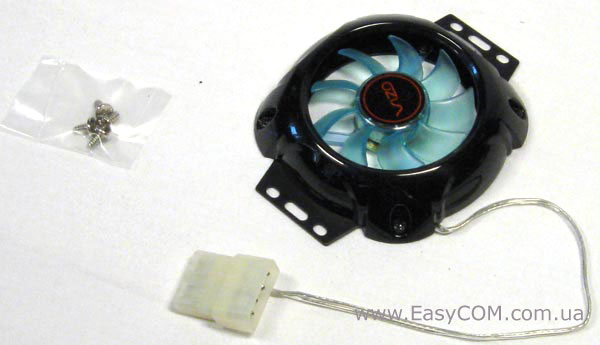

У комплект VIZO Orbiter входить безпосередньо кулер і чотири гвинти, які необхідні для його встановлення.

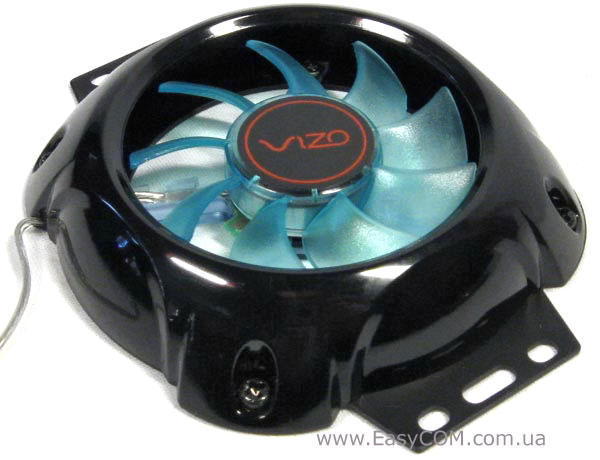

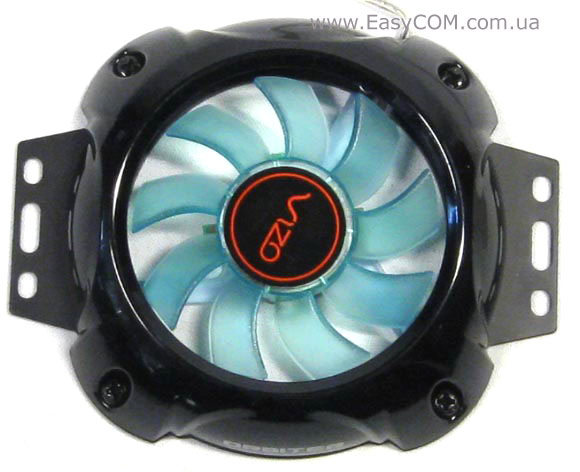

Як Ви вже зрозуміли, кулер VIZO Orbiter призначений не тільки лише для охолодження жорсткого диска. Також він буде служити ще і прикрасою комп'ютера завдяки незвичайному дизайну і синьому підсвічуванні. Висота його більше, ніж у багатьох «стандартних» рішень, але цей факт не має великого значення, бо в жодному разі нижній відсік в «кошику» жорстких дисків буде зайнятий. Корпус VIZO Orbiter виконаний з чорного майже непрозорого пластику. Прямо в нього вбудовані світлодіоди, що створюють підсвічування. Можливо, для більшої ефектності можна було б зробити корпус прозорим, але і у такому вигляді VIZO Orbiter вийшов привабливим.

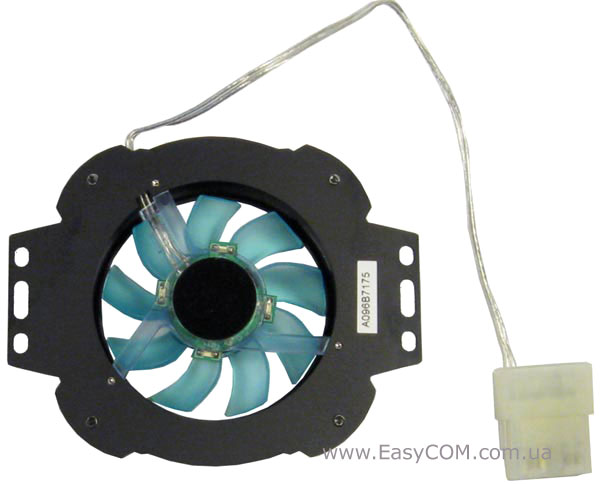

Всередині корпусу вбудований один 60 мм вентилятор з прозорою 9-лопатевою крильчаткою. Вентилятор заснований на простому підшипнику ковзання, які досить тихі на початку експлуатації, хоча при цьому не самі довговічні. Номінальна швидкість обертання активного елемента становить 3200 об/хв, що зовсім не мало. При такій швидкості повітряний потік досягає 11,6 CFM, але рівень шуму всього 20 дБ.

Принцип дії кулера VIZO Orbiter дуже простий - за рахунок вентилятора створюється потік повітря, що і охолоджує жорсткий диск. Живиться вентилятор через роз’єм для периферійних пристроїв.

Пластиковий корпус кулера кріпитися до металевої пластини товщиною 1,2 мм. Оскільки в корпусах 3,5" відсіки зазвичай зроблені таким чином, що стандартний жорсткий диск проходить лише дуже щільно, то, як Ви самі розумієте, занадто велика товщина металевої пластини могла б створити труднощі під час встановлення. Але у випадку з VIZO Orbiter турбуватися немає потреби.

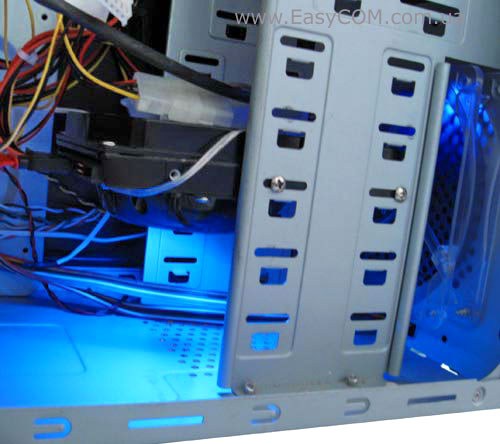

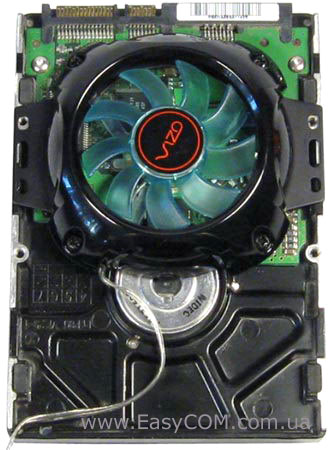

Кулер не закриває всю поверхню «вінчестера», але в такого виконання є і своя перевага - VIZO Orbiter можна закріплювати з різних сторін, направивши повітря на саме гаряче місце. Ми ж рекомендуємо встановлювати кулер у положення, що ближче до роз’ємів накопичувача. Адже в такому випадку дуже якісне охолодження буде отримувати «електроніка» на жорсткому диску, до того ж, у такому випадку голівки гвинтів, якими кріпиться кулер, не будуть заважати встановленню жорсткого диска у відсік корпусу. Тому підгинати напрямні відсіків або «забивати гвинт молотком» у кошик не доведеться.

Підсвічування на кулері VIZO Orbiter має відносно помірне світіння синього кольору.

Тестування

Конфігурація тестового обладнання:

Процесор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативна пам'ять	2 х DDR 2-800 1024 Мб Apacer PC6400
Відеокарта	ASUS M2N-CM DVI (AM2, DDR2, ATX)
Жорсткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Блок живлення	Fortron ATX 400-PNF, 400 Вт, 120 мм вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91
Додатковий 120 мм вентилятор	Coolink SWi 1201 (1200 об/хв, 38 СFM)

Не секрет, що якість охолодження жорсткого диска багато в чому залежить від конструкції корпуса, тому для більш повної ілюстрації ми тестували HDD-кулери у двох варіантах. Використаний у тестуваннях корпус COLORSit ATX-L8032 має великі вентиляційні сітки на передній панелі і невелику на дні під «кошиком». Таким чином, потенційно він є гарним варіантом для організації якісного охолодження накопичувачів. Нажаль, корпусів з такою конструкцією насправді не дуже багато, тому ми вирішили змоделювати корпус з поганими вентиляційними умовами для накопичувачів і щільно заклеїли вентиляційні сітки на передній панелі та на дні. Фактично обов'язковою вимогою до будь-якого сучасного комп'ютера є наявність у корпусі хоча б одного «витяжного» вентилятора. В обох випадках на задній панелі корпусу був присутній 92 мм вентилятор SilverStone FN91.

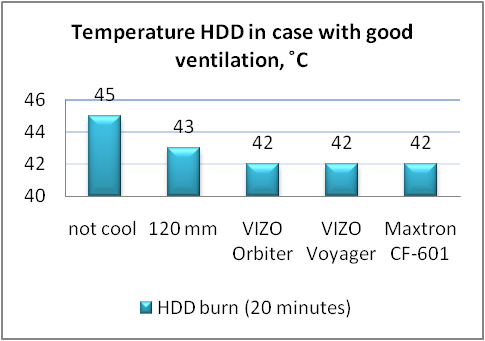

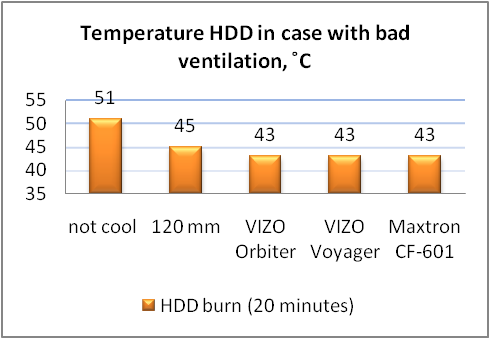

Графік, названий «Temperature HDD in case with good ventilation», являє собою тестування просто в корпусі COLORSit ATX-L8032, а названий «Temperature HDD in case with bad ventilation» показує точно таке тестування, але  при повному доступі свіжого повітря у корпус.

Згідно першим результатам тестування бачимо, що у «вдалому» корпусі в ряді випадків можна взагалі не вдаватися до встановлення додаткових засобів охолодження накопичувачів. Вони і так непогано охолоджуються завдяки вентилятору на задній панелі.

У випадку «поганої» конструкції корпуса одного вентилятора на задній панелі виявляється мало. Тому, є сенс оснастити жорсткий диск системою індивідуального охолодження, а у випадку, якщо в системі задіяно декілька накопичувачів, встановити вентилятор на передню панель.

Як бачимо, за ефективністю охолодження кулери для жорстких дисків, що приймали участь у тестуванні, мало чим відрізняються. А ось за рівнем шуму невелику різницю можна помітити. Самим тихим виявився герой сьогоднішнього огляду VIZO Orbiter. Трохи більший рівень шуму створює модель з двома вентиляторами VIZO Voyager і гіршим за цим параметром був дешевий кулер Maxtron CF-601, що видавав специфічний тріск двигуна. Ближче познайомитися з конструкцією і особливостями цих кулерів можна буде незабаром у наших оглядах.

Висновки

Кулер VIZO Orbiter є оригінальним рішенням з моддінговим ухилом, що дозволяє відмінно зменшити температуру жорсткого диску. Пристрій досить легко встановлюється і має дуже низький рівень шуму. Показово, що в нашому тестуванні з трьох альтернативних систем охолодження VIZO Orbiter створював найменше шуму. Взагалі ж, як з'ясувалося, індивідуальні засоби охолодження жорстких дисків мають найкращі показники ефективності, тому вони особливо рекомендуються у корпусах з поганими умовами внутрішньої вентиляції. Хоча, у випадку, коли жорстких дисків у системі мало, розумніше буде спочатку встановити вентилятор на передній панелі, а далі вирішувати згідно обставинам.

Позитивні якості:

• висока ефективність охолодження жорсткого диска;
• низький рівень шуму;
• приємне синє підсвічування;
• оригінальний дизайн;
• легкий процес встановлення.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку компанії VIZO Technology Corp. за наданий для тестування кулер VIZO Orbiter HCL-101.
