Огляд CPU-кулера Thermaltake DuOrb
24-10-2008
З компанією Thermaltake у світі систем охолодження знайомити не має потреби. Вона добре зарекомендувала себе як виробник дуже гарних кулерів з прийнятною вартістю. Зараз дуже важко буде знайти для компанії Thermaltake гідного суперника щодо різноманітності кількості моделей у асортименті продукції. У той час як деякі виробники прагнуть створити свою ідеальну модель, Thermaltake приваблює різноспрямованістю. Чого тільки вартий сьогоднішній герой огляду - двовентиляторний кулер Thermaltake DuOrb. Сама ідея процесорної системи охолодження з двома вентиляторами «перейшла» від відеокулерів, де встановлюють здебільшого по два вентилятора, оскільки вони мають прямокутну форму. А тепер досить вдала модель відеокулера Thermaltake DuOrb одержала свій варіант і у процесорній сфері.
Повна специфікація:
Модель |
Thermaltake DuOrb for CPU |
Підтримка процесорних роз’ємів |
LGA 775, Socket AM2 |
Підтримка процесорів |
Intel Core 2 Exterme, Intel Core 2 Quad, Intel Core 2 Duo, Intel Pentium Extreme Edition, Intel Pentium D, Intel Pentium 4, Intel Celeron D, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64, AMD Sempron |
Матеріал радіатора |
Мідна основа + алюмінієві пластини + 6 мідних теплових 6 мм трубок |
Розміри радіатора, мм |
202 x 106 x 86 |
Розміри вентилятора, мм |
80х20 |
Номінальна напруга, В |
12 |
Стартова напруга, В |
5 |
Споживаний струм, А |
0,2 |
Швидкість обертання, об/хв |
2000 |
Потік повітря, CFM |
37,67 |
Тиск повітря, мм H2O |
1,27 |
Рівень шуму, дБ |
21 |
Роз’єм живлення |
3-контактний |
Ресурс, ч. |
50 000 |
Термоінтерфейс |
у пакетику |
Вага, г |
598 |
Сайт виробника |

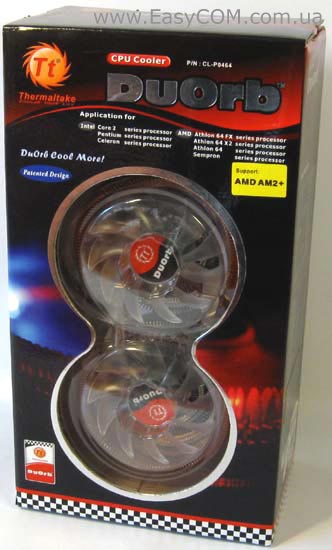

Якою має бути упаковка у моддінгового рішення? Зрозуміло, що не з сірого картону. І дійсно, у Thermaltake DuOrb досить навіть приваблива упаковка, хоча і виконана у типових кольорах для Thermaltake - чорно-червоних, проте як! На лицьовій стороні коробки зроблений великий виріз, через який видно практично всю верхню частину радіатора.

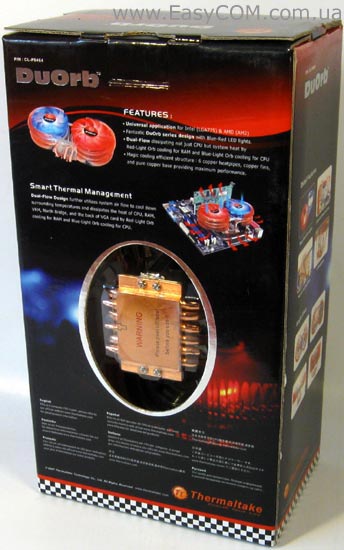

На звороті упаковки можна частково оцінити якість обробки основи. З бічних сторін маємо зображення процесу встановлення кулера Thermaltake DuOrb на платформу і таблицю з повною його специфікацією.
У комплектацію Thermaltake DuOrb входить тільки саме необхідна для встановлення кількість компонентів, але, як завжди, Thermaltake не дарує багато термоінтерфейсу.

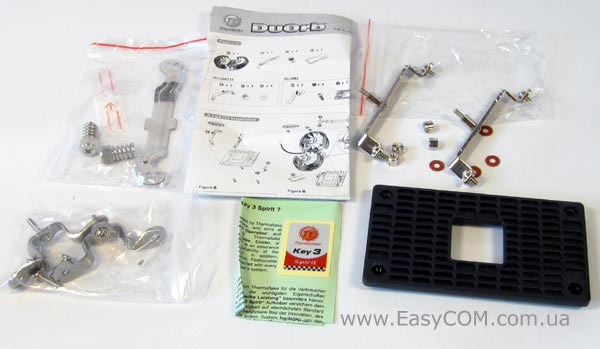

У комплект до кулеру Thermaltake DuOrb додається:
- невелика інструкція з встановлення;
- дві металеві рамки з чотирма гайками та прокладками для платформ LGA 775;
- дві металеві рамки з чотирма гвинтами для платформ AM2;
- упорна пластина для AM2;
- притискна кліпса;
- пакетик з термопастою.

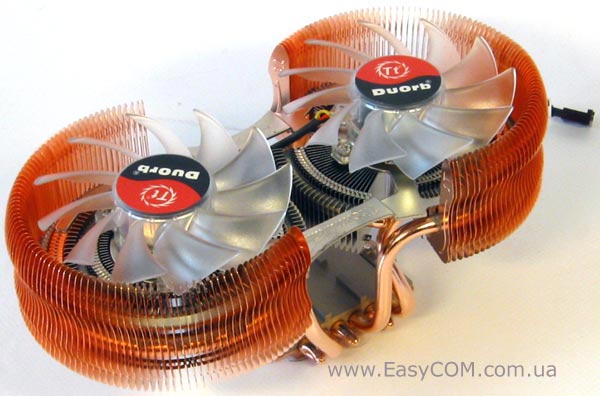

Двовентиляторні кулери серед процесорних систем охолодження зустрічаються вкрай рідко, і навіть якщо попадаються, то в основному вони мають конструкцію баштового типу. Чому двовентиляторні кулери не мають широкого поширення? Все тому, що оснащення двома вентиляторами неминуче обумовлює збільшення вартості продукту, а великої вигоди у ефективності від другого активного елементу одержати звичайно не вдається. У підсумку, створений всупереч доцільності, Thermaltake DuOrb просто зобов'язаний компенсувати витрати, як мінімум, своєю зовнішньою оригінальністю, а ще краще і ефективністю.

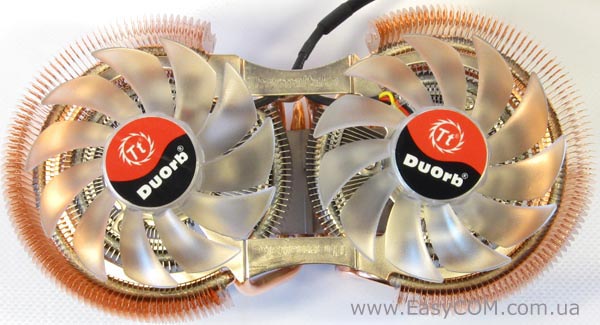

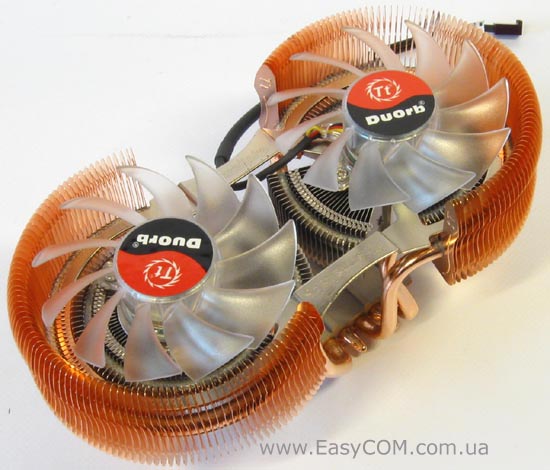

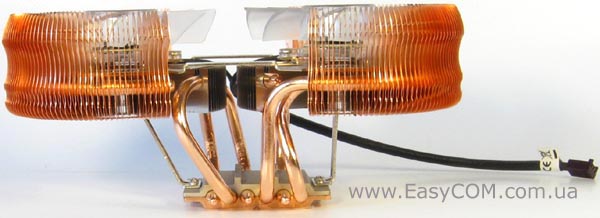

Кулер Thermaltake DuOrb представляє собою практично два однакових радіатори радіальної конструкції, які розсіюють тепло від однієї мідної основи. Теплова енергія передається до радіаторів за рахунок шести 6 мм теплових трубок, а розсіюється за допомогою 80 мм вентиляторів з 20 мм профілем, максимальна швидкість яких становить 2000 об/хв, максимальний повітряний потік 37,67 CFM, а рівень шуму 21 дБ. Завдяки тому, що вентилятори спрямовані донизу, елементи стабілізатора живлення процесора, а також модулі пам'яті і частково північний міст на материнській платі, будуть мати додаткове охолодження.
Вентилятори на Thermaltake DuOrb мають підсвічування, що ми оцінимо нижче, і живляться від 3-контактного роз’єму, причому дроти завбачливо заховані в захисний чохол.

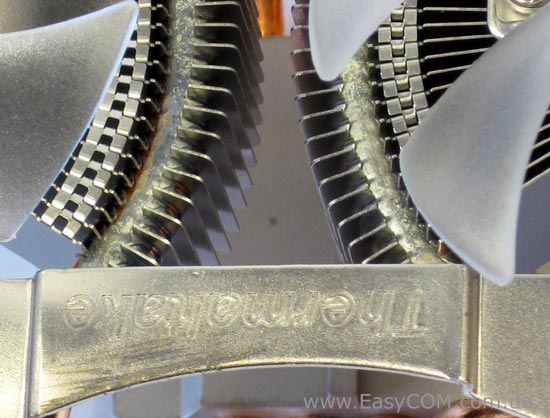

У місці контакту трубок і пластин бачимо явні сліди припою.
Розгалуження теплових трубок у радіаторі Thermaltake DuOrb вийшло трохи заплутаним. Вийшло, що на чотири трубки нанизана основна кількість пластин, а ще двом дісталася тільки невелика «внутрішня» секція. Від цього створилося враження, що дві теплові трубки були «притягнуті за вуха» і оснащені просто для кількості. Адже чотири теплові трубки це зараз дійсно не дуже солідно, як для топової системи охолодження. Хоча можливо вони слугують ще і для створення більш закінченого загального зовнішнього вигляду.
По зовнішньому радіусу «чаш» кулера Thermaltake DuOrb розташовані більш високі мідні пластини, приблизна товщина яких становить 0,2 мм. По внутрішньому радіусу знаходяться вже трохи більші товсті приблизно 0,3 міліметрів алюмінієві пластини. Наявність пластин з різних матеріалів складно пояснюється з погляду теплотехніки. Якщо враховувати конструкцію кулера, а саме відношення всієї площі розсіювання до можливого повітряного потоку, то можна було б зробити радіатор повністю мідним. З іншого боку, центральна зона радіаторів гірше охолоджується повітряним потоком, тому більш теплоємний алюміній тут досить до речі, до того ж він дешевше. Головне, що зовнішній вигляд від такої різноманітності не страждає.

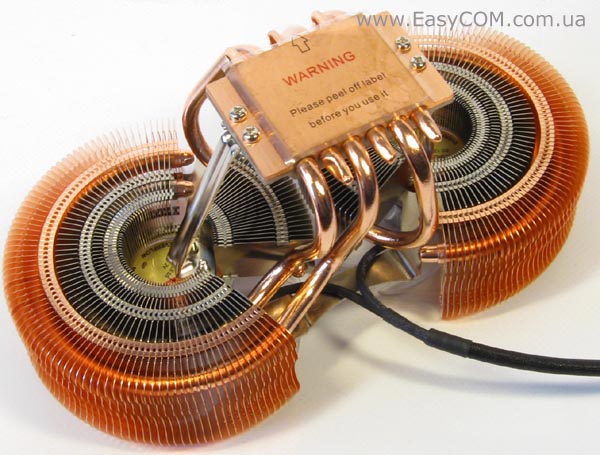

На основу кулера Thermaltake DuOrb наклеєна захисна плівка. Сама поверхня відполірована дуже добре, але невеликі сліди фрези на ній, все-таки, помітні.

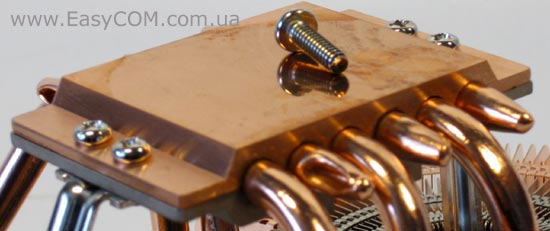

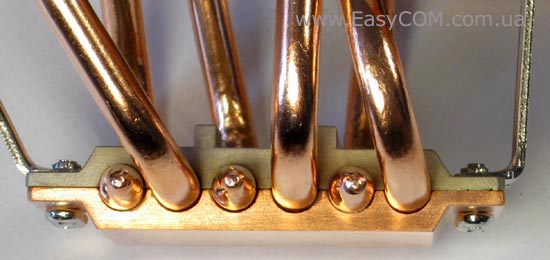

Основа, як і має бути, складається з двох частин: нижньої - з міді та верхньої - з більш легкоплавних металів. Слідів термоклею або припою в місці контакту основи з тепловими трубками не помітно.

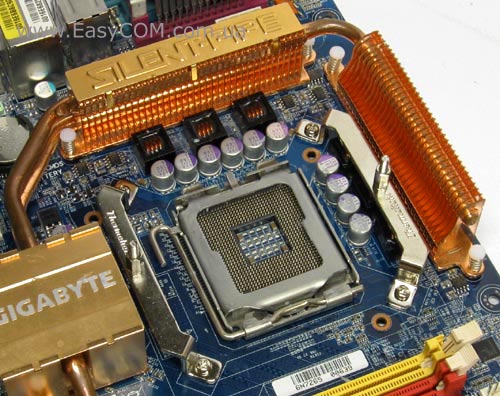

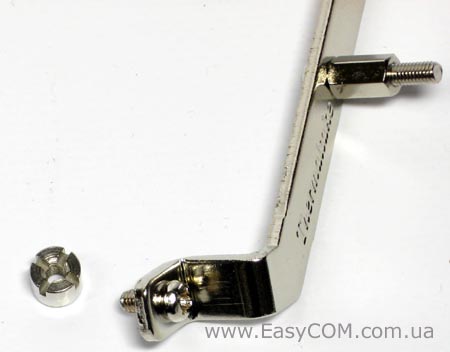

Встановлення кулера Thermaltake DuOrb на платформу варто почати з монтування на материнській платі кріпильних металевих елементів. Для платформ з процесорним роз’ємом Socket AM2 у комплекті додається упорна пластина, а ось користувачам систем LGA 775 доведеться обійтися без неї, хоча в обох випадках материнську плату доведеться знімати. До невеликого прогресу в кріпильній частині кулерів Thermaltake можна віднести наявність зовнішнього різьблення прямо на металевій рамці, це дуже полегшує процес встановлення, як рамок на материнську плату, так і наступне прикручування до неї системи охолодження. На більш ранніх моделях, таких як Thermaltake Blue Orb II, подібні кріпильні рамки йшли з внутрішнім різьбленням і тому встановлювати кулер було вкрай незручно.

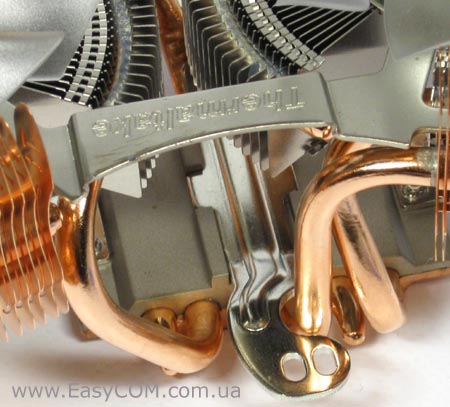

На всіх материнських платах кулер Thermaltake DuOrb притискається досить жорсткою металевою кліпсою, що обгинає теплові трубки. Вся конструкція кулера дозволяє дуже просто добратися до нижньої частини і притискати кліпсу спеціальними гвинтами з внутрішнім різьбленням.
На звороті материнської плати під гайки передбачається підкладати діелектричні шайби, а ось з боку встановлення кулера вже не буде чого підкласти. Як і раніше, у комплекті кулерів Thermaltake бракує чотирьох шайб.
За рахунок великої ширини кулер Thermaltake DuOrb здатний трохи поліпшити охолодження елементів на материнській платі, які знаходяться під ним. Щоправда, при цьому, на порядок ускладнюється процес встановлення модулів оперативної пам'яті, а деякі моделі з високим радіатором взагалі не доведеться використати. Крім того, можуть виникнути проблеми з корпусним вентилятором. У нашому випадку на платформі Intel радіатор кулера Thermaltake DuOrb і обертову крильчатку корпусного вентилятора розділяли декілька міліметрів.

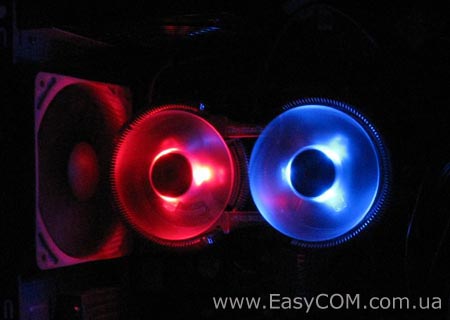

Підсвічування у DuOrb двоколірне та дуже гарне, при цьому, не дратівливо яскраве. Але потрібно мати на увазі, що при зміні напруги живлення яскравість підсвічування буде змінюватися.
