Огляд і тестування процесорної системи охолодження Scythe Ninja 4

31-10-2015

Процес встановлення

Процес встановлення кулера Scythe Ninja 4 на різні платформи в дрібних подробицях описаний у PDF-посібнику на сайті виробника. Нижче ми поділимося власним досвідом його монтажу, який у цілому не повинен викликати труднощів навіть в найменш досвідчених у даній сфері користувачів.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

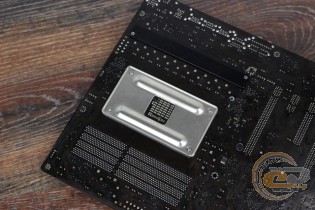

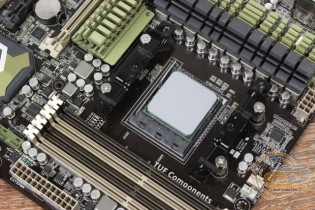

В системних платах для процесорів компанії AMD з самого початку слід демонтувати передню частину стандартного кріплення. Підсилювальну пластину залишаємо, оскільки до неї вже з лицьової сторони прикручуємо металеві стійки.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

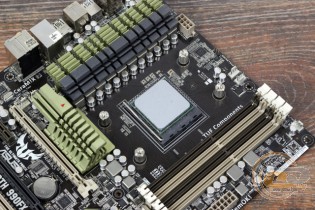

Зверху на них за допомогою двох пар гвинтів закріплюються універсальні пластини. Після завершення їх встановлення не забудьте встановити процесор і нанести термоінтерфейс. Далі за допомогою притискної планки фіксуємо радіатор, для чого можна скористатися комплектними інструментами. При потребі також встановіть по парі комплектних прокладок під кожний із гвинтів. Потім монтуємо вентилятор, підключаємо його до 4-контактного роз’єму – ось і все.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

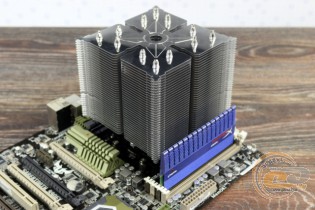

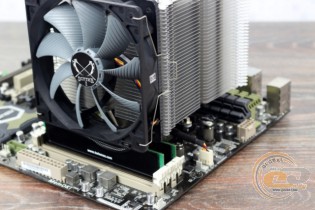

Через габаритний радіатор встановлення високих модулів ОЗП можливе тільки в 3 і 4 слоти. А от при закріпленій вертушці можна використовувати тільки планки стандартної висоти. Що стосується сумісності з радіаторами охолодження елементів підсистеми живлення процесора, то тут усе в повному порядку.

Scythe Ninja 4 (SCNJ-4000)

Scythe Ninja 4 (SCNJ-4000)

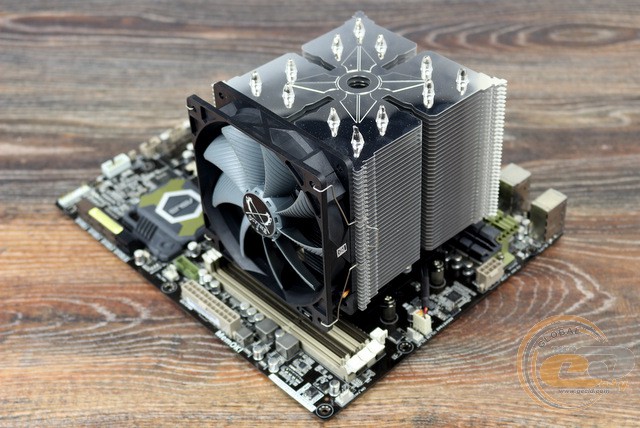

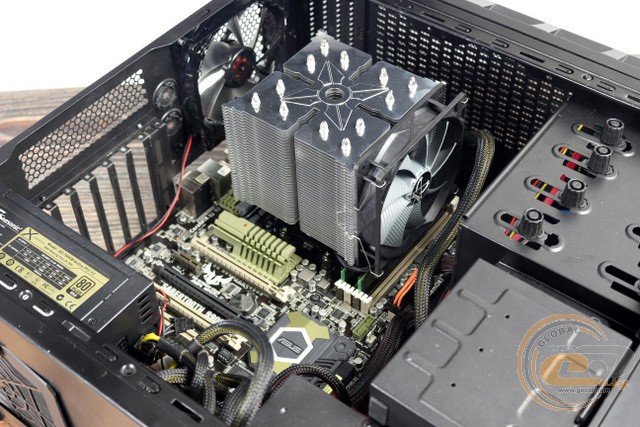

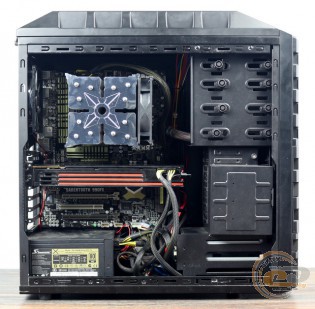

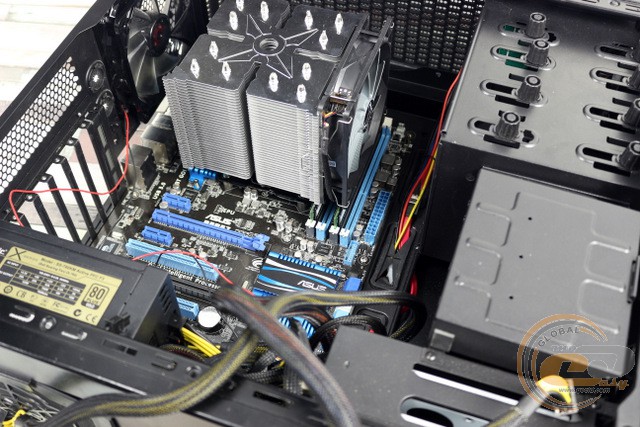

Система в зборі виглядає досить переконливо. Безумовно, блискучий габаритний радіатор з неординарною зовнішністю привертає до себе першочергову увагу.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

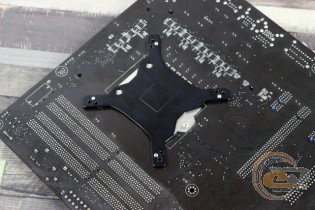

Для встановлення кулера Scythe Ninja 4 на платформи із процесорами компанії Intel застосовується вже комплектна підсилювальна пластина. Три місця розташування отворів на ній відповідають трьом видам платформ, на які вона може бути змонтована (застаріла Intel Socket LGA775, мейнстрімні Socket LGA115x і високопродуктивні Socket LGA1366 / LGA2011 / LGA2011-v3). Для її фіксації використовуються ті ж металеві стійки та комплектні прокладки, що й на платформі AMD.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

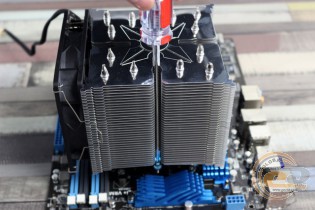

Зверху до них прикручуємо комплектні пластини, які слід встановлювати паралельно до слотів розширення. На них закріплюємо сам радіатор за допомогою притискної пластини й комплектних інструментів, попередньо встановивши процесор і нанісши термоінтерфейс.

Scythe Ninja 4 (SCNJ-4000) Scythe Ninja 4 (SCNJ-4000)

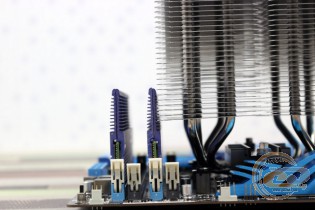

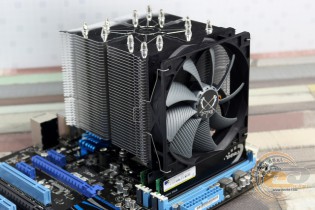

На платформі Intel використання модулів ОЗП з високими радіаторами можливе в усіх DIMM-слотах, за винятком першого. При встановленні вертушки з боку роз’ємів пам'яті можна буде використовувати тільки планки стандартної висоти.

Scythe Ninja 4 (SCNJ-4000)

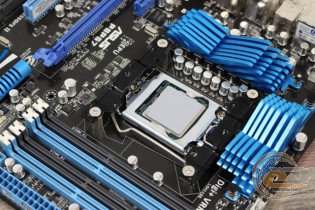

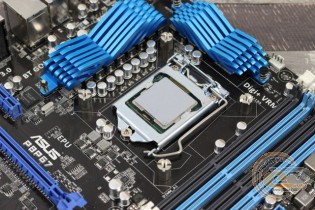

Також кулер розташовується на достатній відстані від навколопроцесорних радіаторів і не перекриває перший слот розширення (у нашому випадку це PCIe x1).

Scythe Ninja 4 (SCNJ-4000)

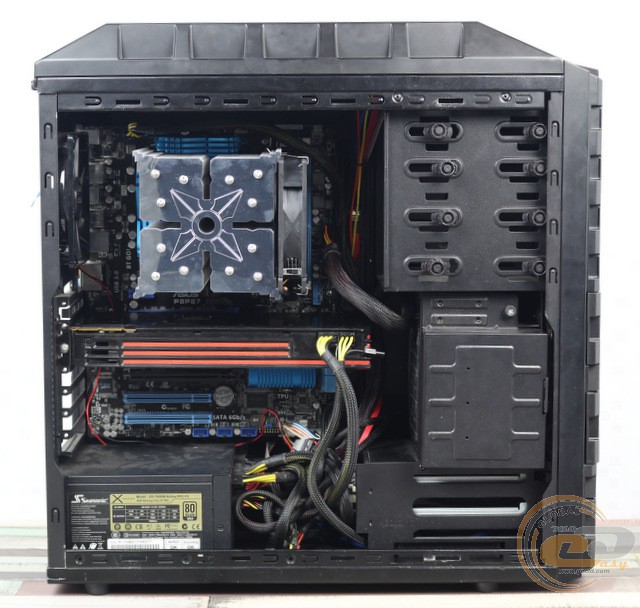

Безумовно, новинка привертатиме до себе першочергову увагу, що робить її цікавим рішенням для власників корпусів із прозорим бічним вікном.

Тестування

Для тестування процесорної системи охолодження Scythe Ninja 4 використовувалося наступне обладнання:

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам'ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятори

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Scythe Ninja 4 (SCNJ-4000)

Scythe Ninja 4 (SCNJ-4000)

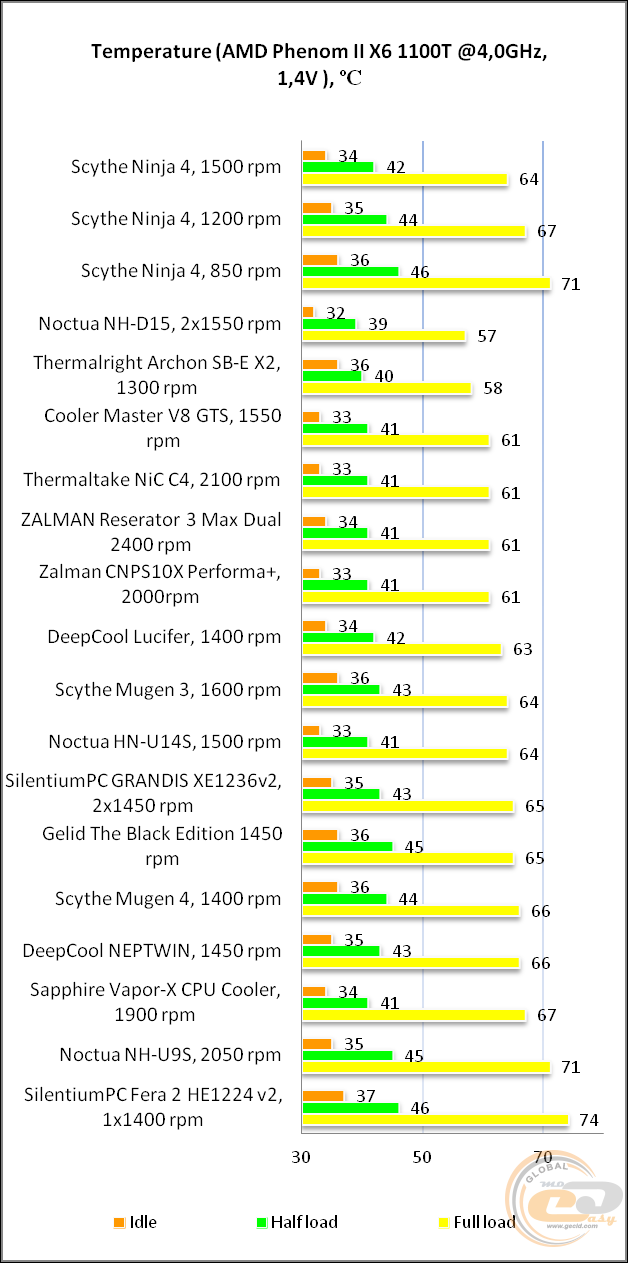

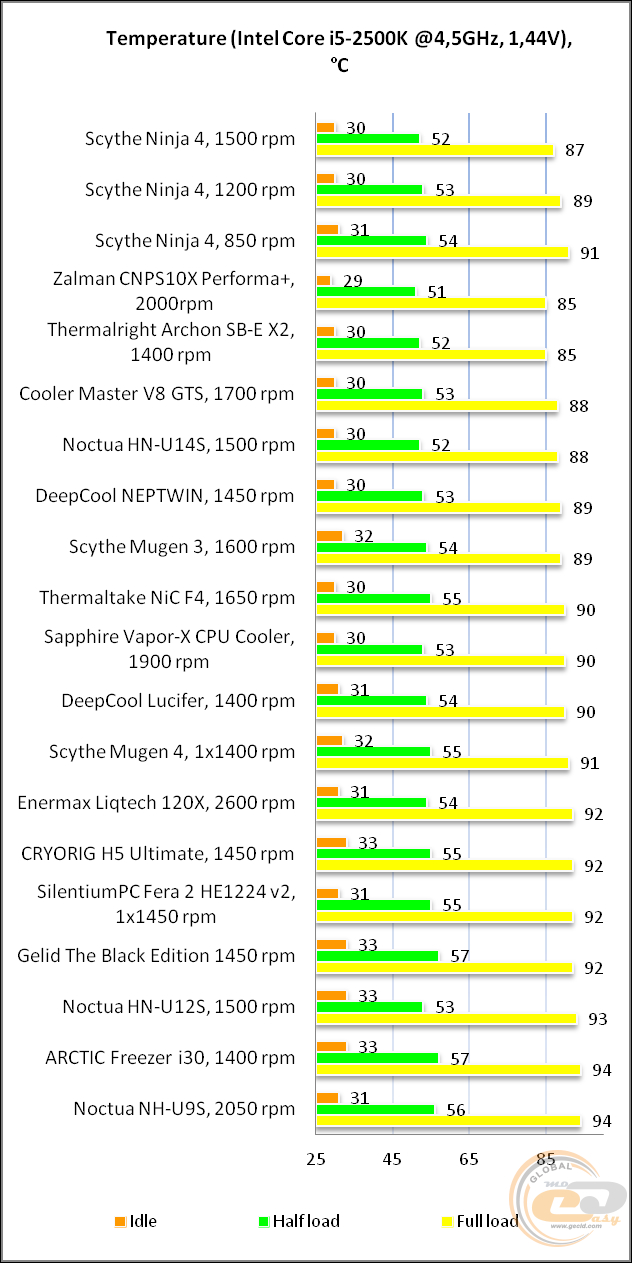

Систему охолодження Scythe Ninja 4 ми протестували на двох стендах у трьох режимах роботи (1500, 1200 і 850 об/хв), які відповідають максимальній швидкості обертання лопатей вертушки в кожному із трьох положень перемикача.

Хоча максимальна частота комплектного 120-мм вентилятора не перевищує 1500 об/хв, навіть у такому режимі новинка може позмагатися з рядом двовентиляторних рішень, а також із кулерами, оснащеними 140-мм пропелерами. Зокрема, вона на 2-4°C випередила сусідів по модельному ряду в особі Scythe Mugen 4 і Scythe Mugen 3. Очевидно, великі габарити радіатора дають про себе знати. Підтвердженням цьому є й висока ефективність при невеликій швидкості обертання: навіть при 850 об/хв герой огляду зміг впоратися з обома розігнаними процесорами, залишаючи достатній запас до критичних значень.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання усіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники. Ну а для любителів експериментів з розгоном присутня можливість встановити додатковий вентилятор. Втім, давайте подивимося, чи є в цьому зміст.

Scythe Ninja 4 (SCNJ-4000)

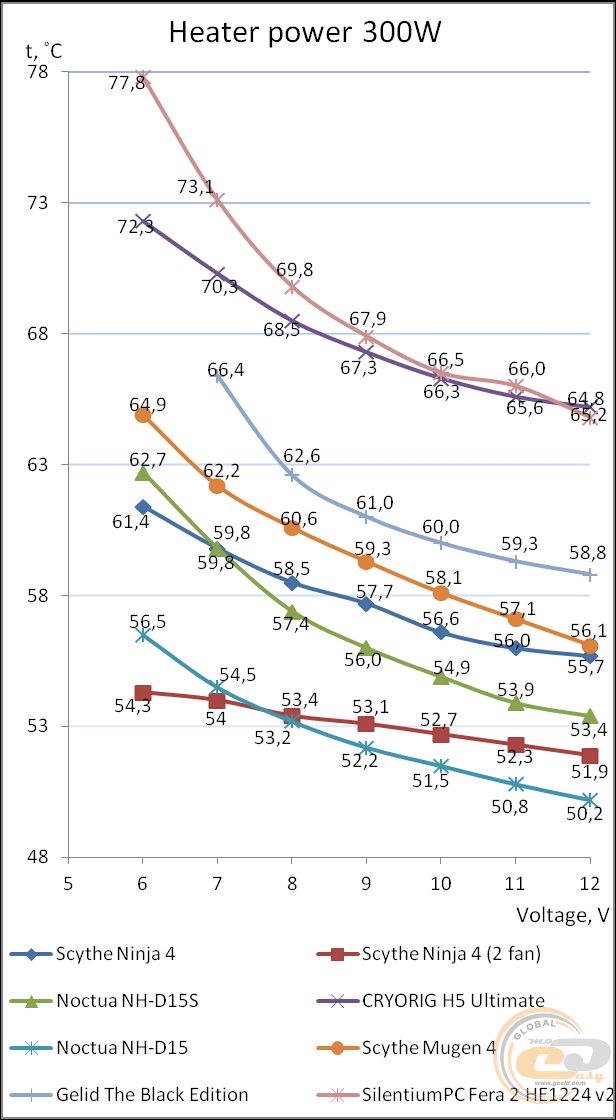

В якості другої вертушки було використане рішення Scythe SY1225SL12M-P (комплектний вентилятор кулера Scythe Mugen 3). Як бачимо, у випадку його встановлення на видув температура нагрівального елемента при мінімальній швидкості опускається нижче, аніж при використанні однієї вертушки на максимальній. З іншого боку, подальше збільшення частоти обертання вже мало позначається на ефективності охолодження.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

800

Практично безшумно

7

950

Дуже тихо

8

1050

Дуже тихо

9

1200

Тихо, ледь відчутний шум

10

1300

Тихо, шум злегка відчувається, але не заважає

11

1400

Нижче середнього

12

1500

Середній, рівень шуму залишається в межах комфортного

Оскільки попередньо встановлена вертушка працює на максимальній швидкості до 1500 об/хв, то й рівень створюваного шуму є досить комфортним. Проте для любителів тиші найкраще підійде режим перемикача «M», який обмежує частоту на показнику 1200 об/хв, при якому створюваний шум ледь відчутний. Ну а для найбільш вимогливих і чутливих підійде режим «L», який є практично безшумним.

Висновки

Процесорний охолоджувач Scythe Ninja 4 (SCNJ-4000) став черговим витком в еволюції даної лінійки кулерів. З одного боку, виробник використав у ньому ряд нових фірмових напрацювань, але з іншого боку − новинка втратила деякі властивості, характерні для пристроїв лінійки Scythe Ninja.

Як і раніше, в очі кидається великий радіатор із квадратним профілем. Тільки тепер він став ще ширшим, при цьому дещо зменшившись по висоті. А от кількість теплових трубок зменшилася з 8 до 6, як це було в першій і другій версії охолоджувача. Змінився також спосіб їх розташування: якщо раніше усі покоління відрізнялися перехрещеним розташуванням теплових трубок біля основи в два рівні, то тепер їхнє компонування стало стандартним: усі шість трубок розташовані подовжньо в один ряд. До речі, вони позбулися декоративних ковпачків на кінчиках, зате отримали якісне нікельоване покриття. Також відмітною рисою новинки є застосування технології T-M.A.P.S., яка передбачає поліпшене наскрізне обдування та відведення тепла від радіатора завдяки його розбиттю на чотири окремі секції.

Комплектна вертушка, як і раніше, представлена 120-мм рішенням. Вона обладнана механічним перемикачем, призначеним для задання максимальної швидкості обертання, вибираючи один із трьох режимів роботи: 1500, 1150 і 800 об/хв. Дещо змінилася і зовнішність вентилятора, яка тепер розведена світлою рифленою крильчаткою.

У цілому Scythe Ninja 4 продемонстрував відмінну ефективність. Завдяки великому радіатору навіть при мінімальній швидкості обертання СО без проблем упоралася з потужними розігнаними стендовими процесорами. Також присутній хороший заділ у вигляді можливості встановлення другого вентилятора. Що стосується рівня шуму, то він варіюється від дуже низького до середнього, але усе ще комфортного. А перемикач на вентиляторі дозволить вибрати найбільш оптимальний режим залежно від використовуваного процесора та бажаного співвідношення шум / розгін.

Єдиним моментом, на який слід звернути особливу увагу перед купівлею, є великі габарити кулера, через які зі встановленою вертушкою можливе використання модулів ОЗП без радіаторів або з дуже низькими охолоджувачами. В іншому перед нами відмінна СО, яка не тільки впорається з охолодженням будь-якого процесора, але й додасть вашому системному блоку більш оригінальний вигляд.

Переваги:

  • відмінна ефективність;
  • низький рівень шуму;
  • сумісність із усіма актуальними, а також із деякими застарілими платформами;
  • використання тихохідного вентилятора з можливістю регулювання швидкості обертання в межах від 800 до 1500 об/хв і обмеження максимальної частоти;
  • легкість і простота встановлення;
  • можливість монтажу другої вертушки;
  • хороша комплектація;
  • оригінальний дизайн радіатора.

Особливості:

  • при встановленому вентиляторі можливе застосування тільки модулів стандартної висоти.


Автор: Олесь Пахолок

Висловлюємо подяку компанії Scythe за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.
