Огляд і тестування процесорної системи охолодження PCCOOLER S1215 X6: просто і зі смаком

Shenzhen Fluence Technology PLC навряд чи відома недосвідченому вітчизняному споживачеві. Але по факту це досить велика китайська компанія, яка з 2005 року займається розробкою і випуском різноманітних комп'ютерних систем охолодження, всілякого освітлювального обладнання та аксесуарів. Її продукція представлена ​​в багатьох країнах світу. У 2014 році був створений бренд PCCOOLER, який якнайкраще підходить для просування водянок, кулерів, вентиляторів і підставок під ноутбуки. У даному огляді ми на практиці з'ясуємо можливості одного з його продуктів.

PCCOOLER S1215 X6

Для цього в нашому розпорядженні опинився процесорний кулер PCCOOLER S1215 X6, який люб'язно надано інтернет-магазином TOMTOP. Він відноситься до баштового типу і оснащується відразу двома 120-мм вентиляторами з підсвічуванням. Знайомство з новинкою почнемо з розгляду її характеристик.

Специфікація

Модель

PCCOOLER S1215 X6

Підтримка процесорних роз'ємів

AMD Socket 754 / 939 / 940 / AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151

Теплові трубки

Матеіал

Мідь

Кількість

5

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

40

Товщина, мм

0,4

Відстань між пластинами, мм

2

Розміри основи, мм

45 х 35

Термоінтерфейс

Термопаста в пакеті(1 г)

Кількість вентиляторів

2

Тип підшипників

Rifle Bearing

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Є

Напруга живлення вентиляторів, В

до 12

Споживаний струм, А

0,15 ± 10%

Швидкість обертання вентилятора, об/хв

800 – 1800 ± 10%

Рівень шуму, дБ

18 – 30,5

Максимальний повітряний потік, м3/год (CFM)

89,24 (52,54)

Роз'єм живлення

4-контактний

Довжина кабелю, см

30

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

148 x 126 x 106

Вага, г

705

Сайт виробника

PCCOOLER

Сторінка продукту

Сторінка для купівлі

Упаковка і комплект поставки

PCCOOLER S1215 X6 PCCOOLER S1215 X6

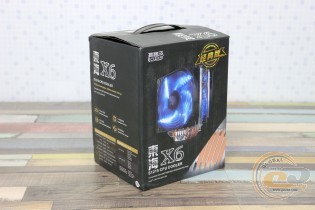

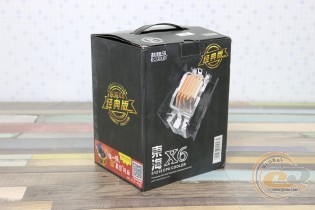

Система охолодження поставляється в картонній коробці середніх розмірів, оформленої в чорному кольорі. Для зручності при транспортуванні передбачена ручка. Фотографія кулера і технічні характеристики дають детальну інформацію про продукт.

PCCOOLER S1215 X6

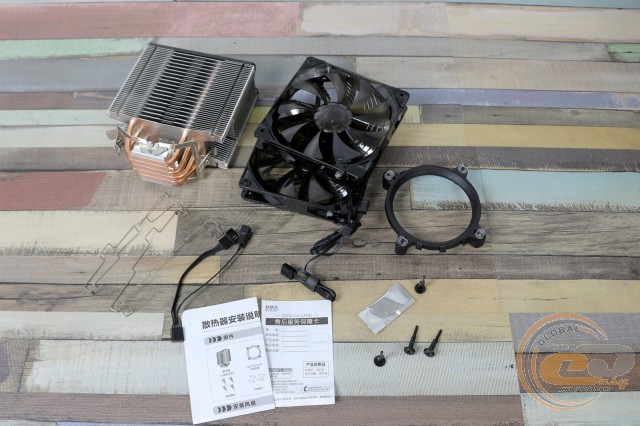

Всередині упаковки PCCOOLER S1215 X6 можна виявити тільки найнеобхідніші елементи для установки охолоджувача: кріплення для платформ Intel з фіксаторами, Y-подібний кабель-спліттер, термопасту в пакетику і керівництво користувача.

Зовнішній вигляд і конструкція

PCCOOLER S1215 X6

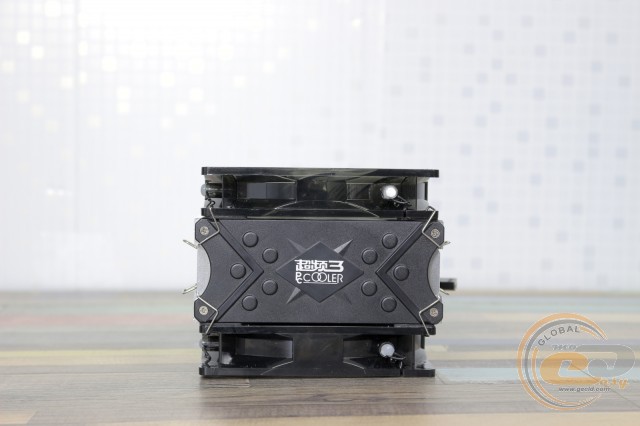

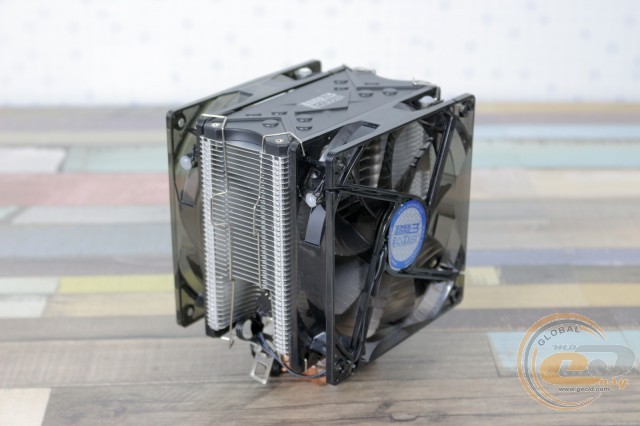

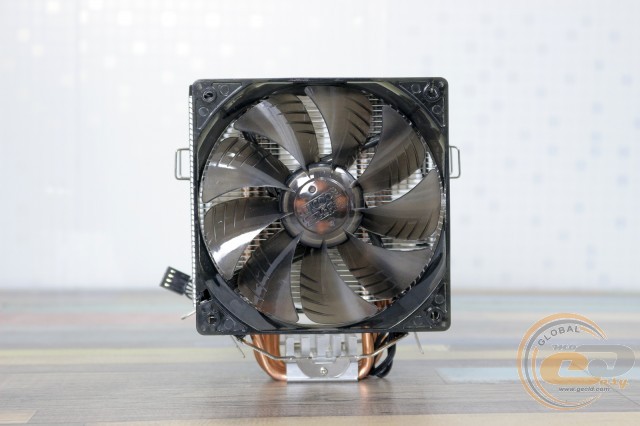

Зовні PCCOOLER S1215 X6 можна віднести до класичних баштових кулерів. Новинка виглядає досить витончено завдяки верхньої декоративної кришки і відразу двох чорних напівпрозорих вертушок. Варто підкреслити і невелику висоту в 148 мм, що забезпечує сумісність з переважною більшістю корпусів.

PCCOOLER S1215 X6

У конструкції охолоджувача використовуються п'ять мідних теплових трубок діаметром 6 мм: три U-образні і дві L-подібної форми. На них нанизані 40 алюмінієвих пластин товщиною 0,4 мм з міжреберних відстанню 2 мм. Ніякої пайки при цьому не використовується, хоча пластини контактують з трубками по всій площі їх кола за рахунок своєрідних «комірців».

PCCOOLER S1215 X6

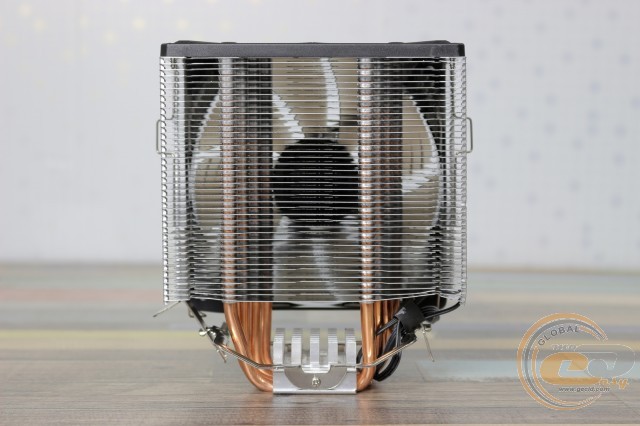

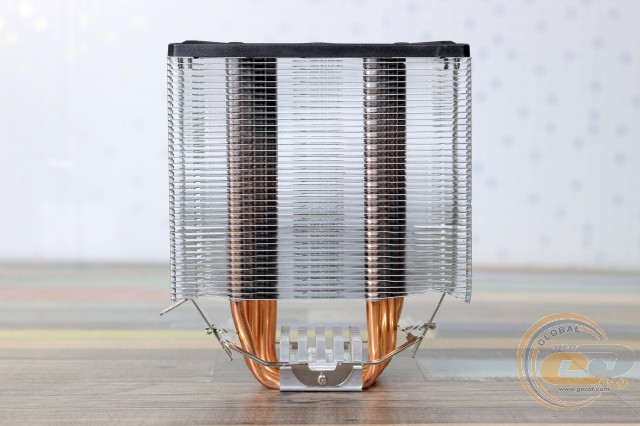

Розміри радіатора частини складають 124 х 109 х 53 мм. Пластини отримали ступінчасту форму в центрі і вирізи по краях, що покликано оптимізувати повітряний потік. З торців вони мають спеціальні відгини, які скріплюють ребра між собою, надаючи виробу міцність і монолітність.

PCCOOLER S1215 X6

У тілі радіатора теплові трубки розташовані досить рівномірно, що має підвищити ефективність теплообміну.

PCCOOLER S1215 X6

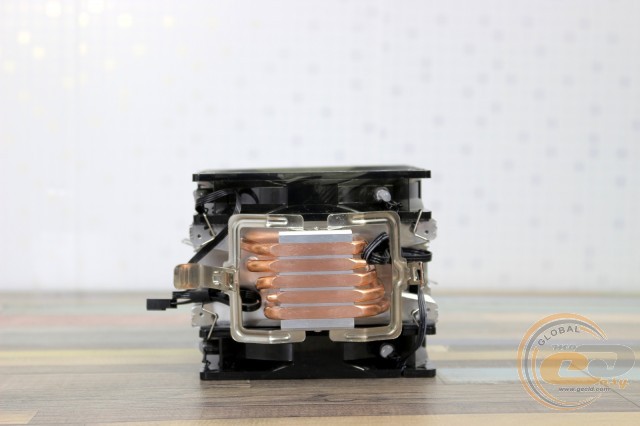

Основа PCCOOLER S1215 X6 виконана за технологією прямого контакту - трубки стикаються безпосередньо з теплорозподільною кришкою процесора, без додаткових пластин. Правда, хотілося б бачити трохи менші зазори між трубками.

PCCOOLER S1215 X6

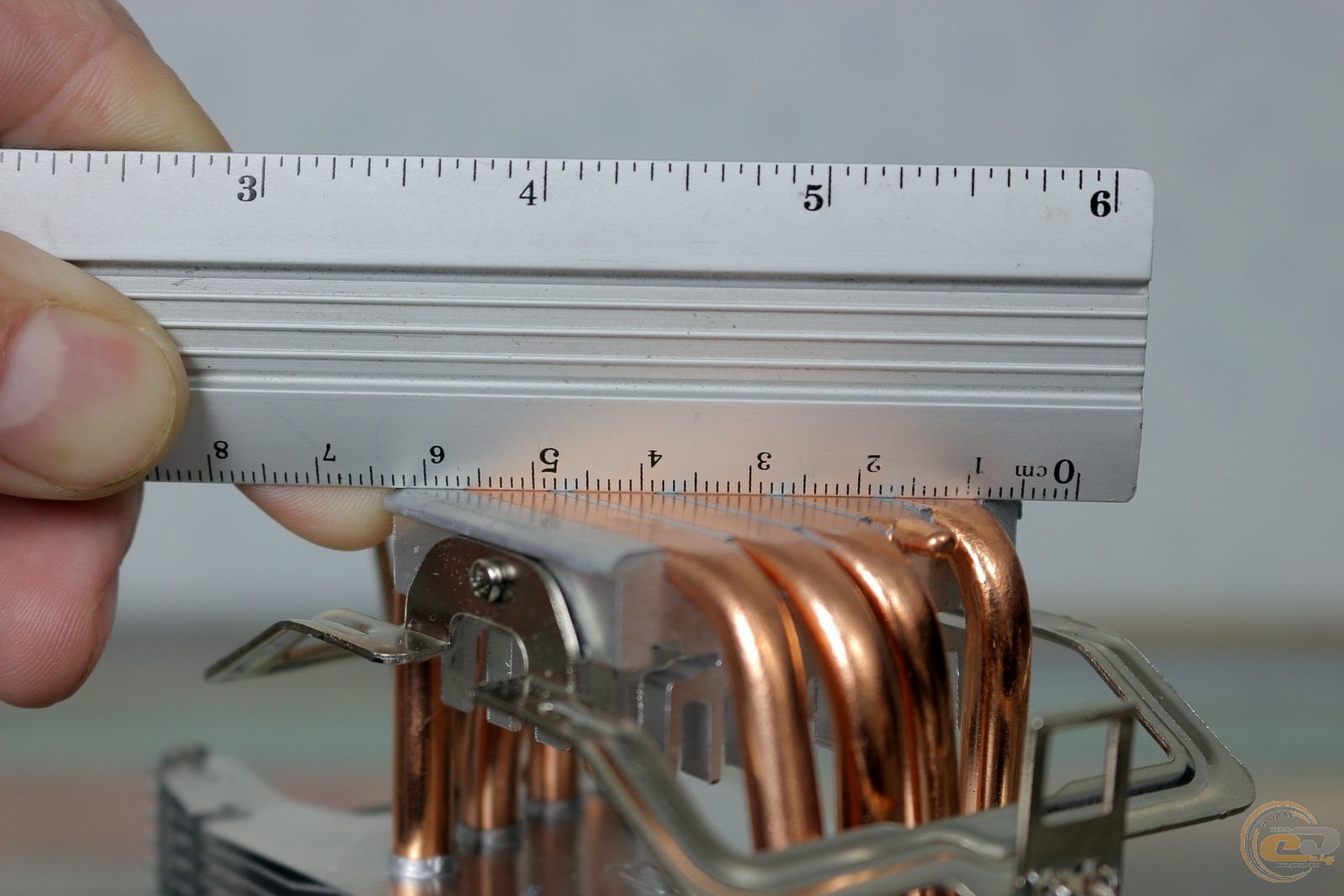

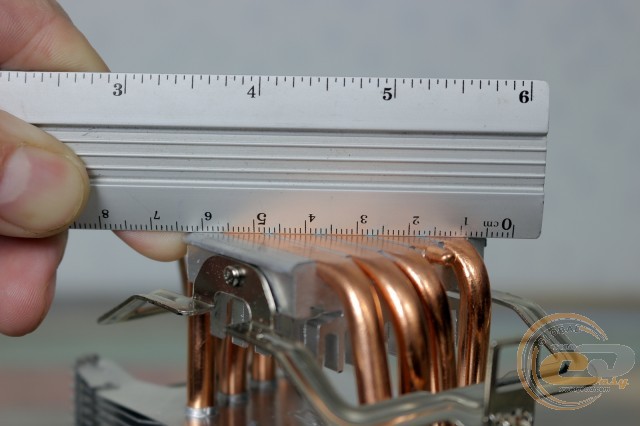

Зате тест лінійкою і якість обробки контактної поверхні (45 х 35 мм) не викликають особливих нарікань - все в межах норми.

PCCOOLER S1215 X6

Кріплення до платформ представлено двома коромислами, на кінцях яких закріплені кріпильні скоби. У випадку з платформами AMD Socket AMх / FMх вони просто чіпляються до стандартного кріплення. На Intel Socket LGA775 / LGA115х необхідно буде використовувати комплектну круглу рамку-перехідник, яку потрібно закріпити заздалегідь.

Вентилятори кріпляться до радіатора з широких сторін звичними дротяними скобами.

PCCOOLER S1215 X6

PCCOOLER S1215 X6

В якості штатних нагнітачів повітря застосовуються два фірмових 120-мм вентилятори чорного кольору. Є підтримка ШІМ-регулювання швидкості обертання лопатей, а для підключення використовується 4-контактний 30-см кабель без обплетення (в комплекті передбачений Y-подібний кабель-спліттер, що дозволяє підключити два пропелера до одного роз'єму). Діапазон швидкостей становить від 800 до 1800 об/хв. За заявою виробника, повітряний потік знаходиться на позначці 52,54 CFM або 89,24 м3/год, а рівень шуму не перевищує 30,5 дБ. До речі, в їх основі використовується поліпшений підшипник ковзання з нарізкою (rifle bearing), життєвий цикл якого набагато вищий звичайних підшипників ковзання.

Дев'ятилопасна крильчатка має оптимізовану форму. По кутах розташовані антивібраційні вставки. Практично обов'язковим атрибутом сучасних комплектуючих є підсвічування. В даному випадку вона приємного синього кольору і має сподобатися більшості користувачів. Судячи з усього, в продажу є варіанти і інших кольорів - на будь-який смак.

Процес встановлення

PCCOOLER S1215 X6

Кулер PCCOOLER S1215 X6 можна встановити на будь-яку материнську плату з відповідним процесорним роз'ємом: AMD Socket 754/939/940 / AM2 / AM2 + / AM3 / AM3 + / AM4 / FM1 / FM2 / FM2 + або Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151. Сама процедура детально описана в комплектному керівництві користувача (китайською та англійською), яке виконано у вигляді картинок, тому розбереться кожен - все гранично просто і зрозуміло.

Установка на материнські плати для процесорів AMD дуже проста - фіксація здійснюється на стандартні кріплення без будь-яких проблем. Однак змонтований кулер частково перекриває перший DIMM-слот, що призводить до перекосу високих модулів ОЗУ, які можуть відмовитися запускатися. У такому випадку доведеться використовувати інші слоти або плашки звичайної висоти.

На платформі Intel для установки охолоджувача застосовується комплектна пластикова рамка з чотирма фіксаторами. При монтажі на Intel Socket LGA775 прозорі напрямні по кутах повинні бути притиснуті до внутрішньої її частини, а на інших платформах - до зовнішньої. Повністю зібраний охолоджувач ніяк не перешкоджає монтажу масивних оверклокерських модулів пам'яті і не конфліктує з охолодженням підсистеми живлення на материнській платі.

Кулер в системному блоці виглядає дуже солідно і гармонійно вписується в інтер'єр через використання чорних вентиляторів і чорної декоративної накладки. Але тільки підключається до джерела живлення і «карлсони» оживають - підсвічування привертає увагу оточуючих, так що бажано використовувати корпус з прозорою бічною стінкою.

Тестування

Для тестування процесорної системи охолодження PCCOOLER S1215 X6 використовувалося таке обладнання:

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятора)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

PCCOOLER S1215 X6 PCCOOLER S1215 X6

При охолодженні розігнаного до 4 ГГц шестиядерного AMD Phenom II X6 1100T, PCCOOLER S1215 X6 злегка обходить своїх більш іменитих і дорогих візаві в особі баштових побратимів Cooler Master MasterAir MA410P і MSI Core Frozr L, поступаючись тільки двосекційній СВО be quiet! SILENT LOOP 240mm. Застосування новинки разом з Intel Core i5-2500K дозволило утримати стабільні 4,5 ГГц, але результати трохи гірші, ніж у конкурентів, навіть незважаючи на наявність двох штатних вертушок. Пояснюється це досить просто: оскільки кулер використовує прямий контакт, то чим більший процесор, тим ефективніше в теплообміні задіюються всі теплові трубки. Звідси ми бачимо, що у випадку з «камінням» AMD результати вищі, тоді як з Intel показники скромніші. Цілком ймовірно, що ситуацію могло б врятувати нарощування площі радіатора, причому запас по висоті є, а також використання теплорозподільної пластини. Але все це призвело б до подорожчання виробу.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.

PCCOOLER S1215 X6

Тестування на нагрівальному стенді показало, що ефективність PCCOOLER S1215 X6 є досить високою навіть при мінімальній частоті обертання пропелерів. З підвищенням швидкості вентиляторів відчутно зростає ефективність охолодження. Різниця між мінімальними і максимальними частотами становить близько 10°С.

Напруга живлення, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

800

Безшумно

7

1050

Майже безшумно

8

1200

Дуже тихо

9

1350

Тихо

10

1500

Нижче середнього

11

1650

Нижче середнього

12

1800

Середній

Штатні «вітродуви» залишаються тихими аж до 1350 об/хв, але навіть на позначці в 1800 об/хв звук можна назвати цілком прийнятним для використання на постійній основі.

Висновки

Наше перше знайомство з продукцією бренду PCCOOLER можна назвати цілком позитивним. Усе завдяки гідному процесорному охолоджувачу PCCOOLER S1215 X6. Серед його переваг варто виділити гарний зовнішній вигляд, використання двох 120-мм вентиляторів із синьою LED-підсвіткою і досить надійними підшипниками, відмінну сумісність з усіма масовими процесорними роз'ємами і надзвичайно простий процес установки. При цьому зроблений він дуже акуратно і добротно. На окрему увагу заслуговує скромна висота кулера, що дозволяє розмістити його навіть в бюджетних корпусах.

Що стосується ефективності новинки, то її можливостей цілком достатньо, щоб забезпечити пристойний розгін Intel Core або AMD Ryzen, зі збереженням повного акустичного комфорту.

У сухому залишку, PCCOOLER S1215 X6 - це перш за все цікавий з візуальної точки зору кулер з гідним рівнем продуктивності, який відмінно підійде для побудови сучасної і тихої ігрової або робочої машини.

Переваги:

  • сумісність з масовими платформами AMD і Intel;
  • гідна ефективність роботи;
  • два комплектні 120-мм вентилятори з ШІМ-регулюванням швидкості в широких межах;
  • використання поліпшених підшипників ковзання з нарізкою в основі вентиляторів;
  • комфортний рівень шуму на всьому діапазоні обертання;
  • хороша сумісність з габаритними комплектуючими в системі;
  • наявність LED-підсвічування вертушок;
  • проста і надійна система кріплення.

Особливості:

  • часткове перекриття першого DIMM-слота на платформах AMD.

easy

Автор: Віктор Єфіменко
Переклад: Лілія Масюк

Висловлюємо подяку інтернет-магазину TOMTOP за наданий для тестування кулер.

Висловлюємо подяку компаніям AMDASUSEnermaxNoctuaSea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
