Огляд кулера OCZ Vindicator

18-01-2008

Продовжуємо серію тестів процесорних кулерів ще одним виробом компанії OCZ. Третім по черзі в нашу лабораторію потрапив кулер OCZ Vindicator, який на цей момент є найдорожчою системою повітряного охолодження від цієї компанії. Протестовані до цього кулери OCZ справили враження не за ціною продуктивних рішень, особливо в цьому плані сподобався невеликий Vanquisher. Тому від сьогоднішнього героя ми чекаємо ще більших результатів і сподіваємося, що він нас здивує ще кращими показниками продуктивності. При виборі назв для своїх кулерів компанія OCZ мабуть дотримується якоїсь концепції, тому як всі її системи охолоджування мають ім'я, що починається на букву «V». Ось і Vindicator не став виключенням, до речі, в перекладі з англійського це слово означає «захисник», що само по собі викликає довіру і пошану.

Повна специфікація:

Модель

OCZ Vindicator

Підтримка процесорних роз’ємів

 Intel LGA 775
AMD 754/939/940
AMD AM2

Підтримка процесорів

Intel Core 2 Extreme/ Core 2 Quad (Quad-Core), Intel Core 2 Duo/ Pentium Dual Core/ Pentium D (Dual-Core), Intel Pentium 4 HT/Celeron D, AMD Athlon 64 FX, AMD Athlon 64 X2, AMD Athlon 64, AMD Sempron

Матеріал радіатора

Алюмінієвий радіатор + 6 теплові трубки

Розміри радіатора, мм

110 x 110 x 150

Розміри вентилятора, мм

120 х 120 х 25

Номінальна напруга, В

12

Швидкість, об/хв

1000

Повітряний потік, CFM

40

Статичний тиск, мм вод. ст.

1,4

Рівень шуму, дБ

18,5

Тип підшипника

ковзання

Роз’єм живлення

3-контактний

Термоінтерфейс

термопаста в пакетику

Вага, г

н/д

Сайт виробника

http://www.ocztechnology.com/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

OCZ Vindicator

Кулер OCZ Vindicator упакований в красиво оформлену картонну коробку чорного кольору, на якій зображений кулер на фоні крижаної паморозі. Під назвою моделі «Vindicator» зроблений не двозначний напис «Ultra Hight Perfomance CPU Cooller», що означає «процесорний кулер з дуже високою продуктивністю». Загалом, оформлення і підписи на упаковці дійсно можуть заінтригувати покупця. Крім того, на тильній і бічній стороні упаковки розміщена частина специфікації і описані кращі якості OCZ Vindicator.

OCZ Vindicator

Усередині коробки вентилятор окремо покладений зверху, а радіатор зафіксований, хоч і не дуже щільно, звичайним картоном.

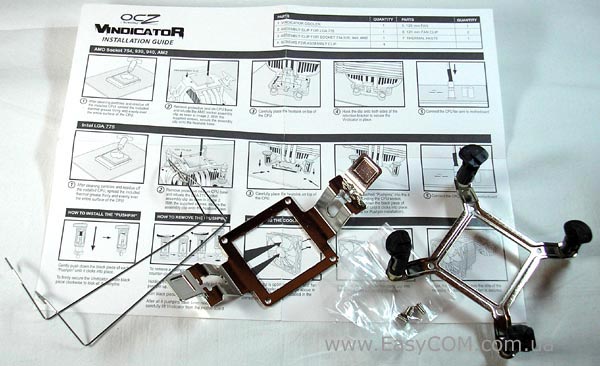

Комплектація кулера OCZ Vindicator включає:

  • дві дротяні скоби для кріплення вентилятора на радіаторі;
  • інструкцію;
  • кріплення для платформ AMD;
  • рамка з фіксаторами для установки на платформи з процесорним роз'ємом Intel LGA 775;
  • чотири гвинтики;
  • вентилятор.

Пакетика з термопастою в комплекті зі зразком не виявилось, хоча в постачанні для роздрібної торгівлі він повинен бути.

OCZ Vindicator

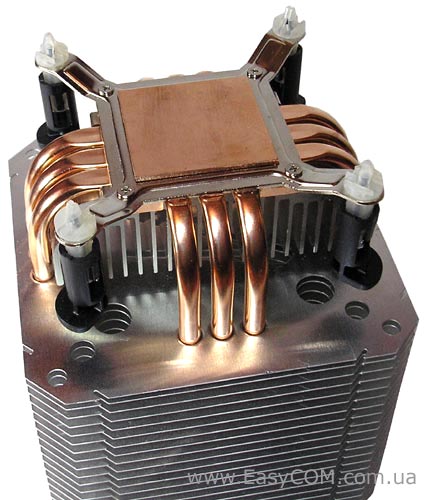

Подивившись на розміри кулера OCZ Vindicator 110 x 110 x 150 стало трохи не зрозуміло, чому він володіє таким простим типом кріплення і не передбачає backtape. На жаль, вага кулера не була вказана в специфікації, але судячи з відчуттів вона складає грамів 600-700, може це і не сильно багато, але підстрахуватися не перешкодило б. До того ж кріплення до платформ AMD має вид кліпси, яка прикручується до радіатора, на котрій зроблено лише по одному вушку з кожного боку, що теж не підвищує її надійність.

OCZ Vindicator

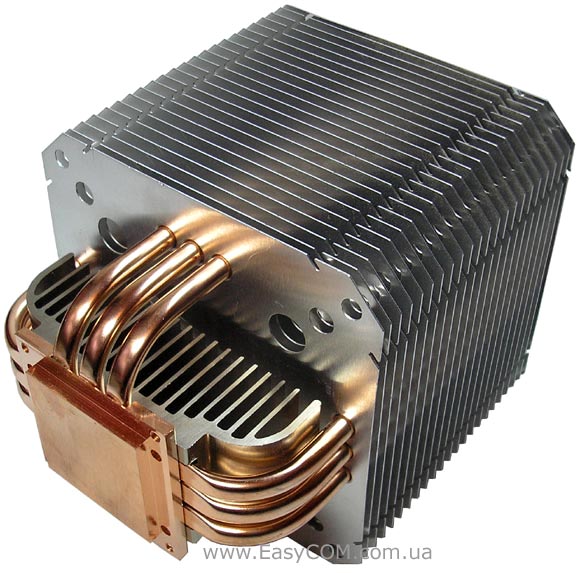

Кулер OCZ Vindicator має достатньо унікальний тип конструкції радіатора, який зустрічався раніше тільки у компанії Scythe. А якщо ще і придивитися до кулера Scythe Ninja та його специфікації, то відмітимо, що OCZ Vindicator дуже на нього схожий. І, цілком можливо, що компанія OCZ в якомусь плані «запозичила» напрацювання Scythe. Так от, унікальність конструкції кулера OCZ Vindicator полягає в тому, що шість U-подібних теплових трубок, на яких він заснований, прилягають до основи не в один ряд, як звичайно, а у два ряди по три трубки. При цьому трубки в різних рядах схрещені під прямим кутом.

OCZ Vindicator

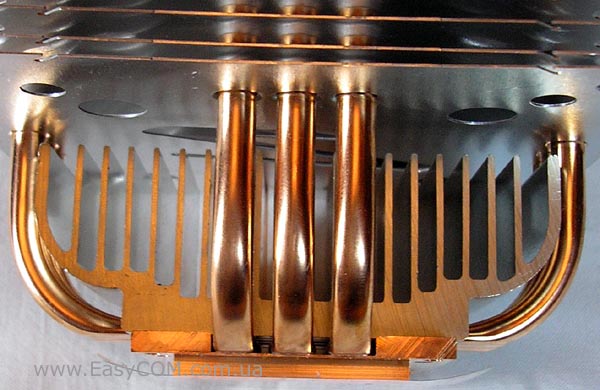

Всі теплові трубки в середній частині, яка знаходиться у підстави, спресовані. Достатньо тонку мідну підставу умовно можна розділити по висоті на дві частини. Верхня частина підстави позбавлена середини, що дозволило замість неї розмістити перший ряд з трьох 6 мм трубок. Контакт між тепловими трубками і основою покращений за допомогою термоклея, але при цьому між самими трубками є проміжок, який добре видно, оскільки в підставі не передбачені спеціальні жолоби, які «напрошуються». Нижня поверхня основи заклеєна захисною плівкою, яка оберігає її від подряпин.

OCZ Vindicator

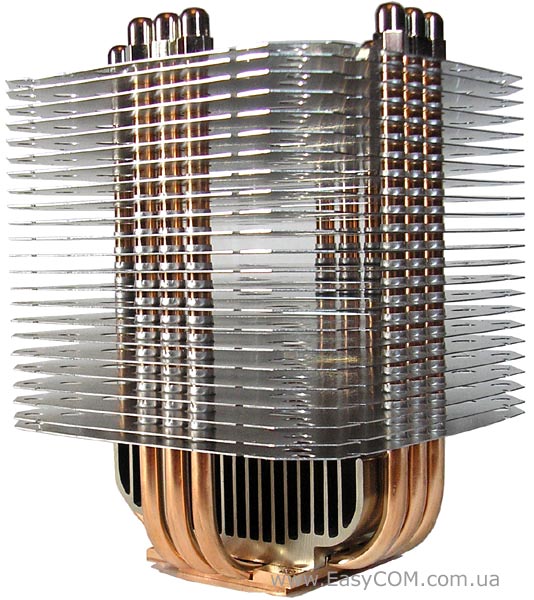

Другий ряд теплових трубок притискається до верхньої частини мідної основи чималим алюмінієвим радіатором, в якому у свою чергу зроблений отвір для теплових трубок, але також без жолобів. На 6 мм мідні трубки з чималим зазором в 4 мм насаджені алюмінієві пластини. Великий зазор між алюмінієвими пластинами сильно зменшує рівень шуму, який може виникати від тертя повітряного потоку об пластини. Оскільки на більшості інших систем охолоджування зазор між пластинами складає близько 2 мм, то якби OCZ не пошкодувала алюмінію, можливо, кулер став би ефективнішим. До того ж, бічні сторони радіатора ні чим не прикриті, тому створений вентилятором повітряний потік буде ще і частково розсіюватися в різні боки.

OCZ Vindicator

З іншого боку, великим плюсом конструкції цього радіатора є перехресне розташування теплових трубок, що дозволяє більш рівномірно розподілити тепло на алюмінієвих пластинах радіатора. Теплові трубки приєднуються по центру зі всіх чотирьох сторін практично квадратних пластин, але із-за того що трубки не розходяться одна від одної, а знаходяться поряд, то зрештою це безумовно позначиться на процесі теплообміну і практично може позбавити очікуваного ефекту. Якщо подивитися на нові кулери компанії Scythe, то ми побачимо, що на них вже виправлено цей недолік.

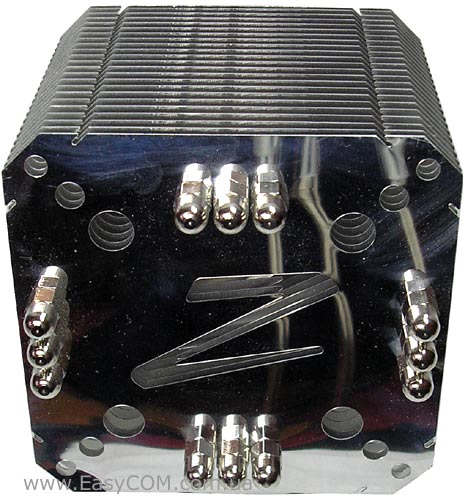

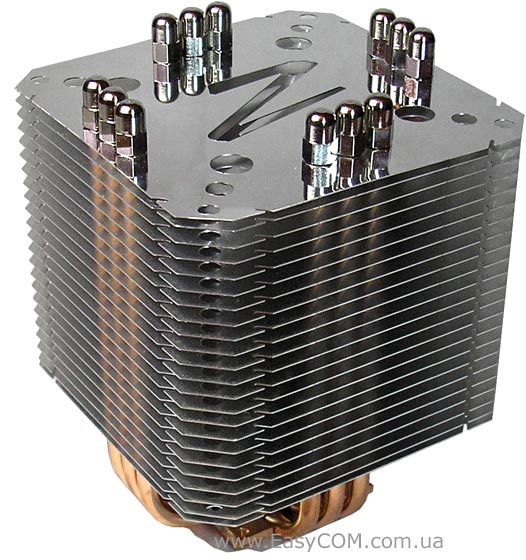

Алюмінієві пластини відполіровані, що додає кулеру OCZ Vindicator цікавий металевий блиск. Для того, щоб кінці теплових трубок не «псували загальну картину», вони були закриті блискучими металевими ковпачками. Крім того, прикрашаючи дизайн кулера OCZ Vindicator, прямо по центру пластин вирізана буква «Z», а від неї в кути розходяться по три невеликі круги різного діаметру. Відмітимо, що такого роду вирізи були б ще актуальнішими, якби на кулері застосували вентилятор з підсвічуванням.

OCZ Vindicator

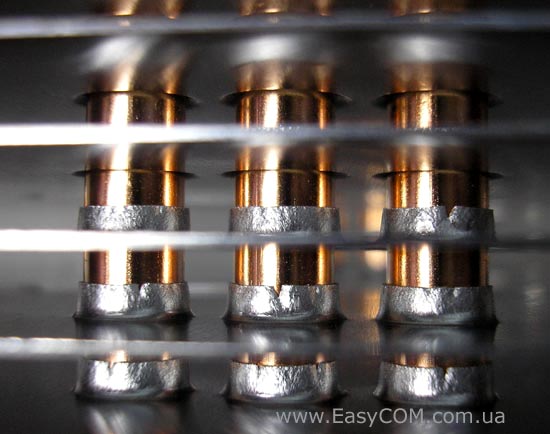

Контакт між тепловими трубками і пластинами забезпечується тільки за рахунок «клепки», оскільки слідів використання термопасти або припою біля контакту ми не помітили.

OCZ Vindicator

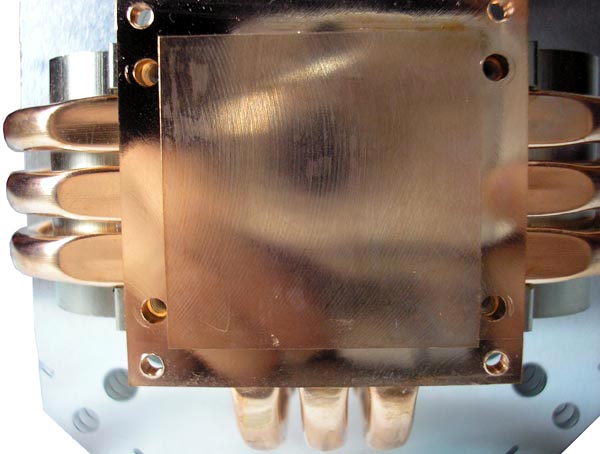

Якість обробки основи можна оцінити як добру, але не ідеальну, тому що на ній залишилися помітні сліди обробки.

OCZ Vindicator

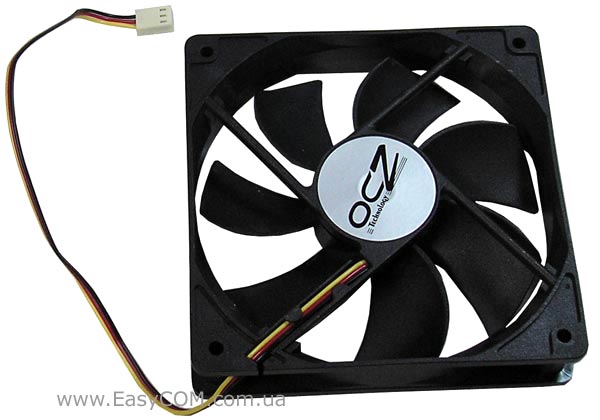

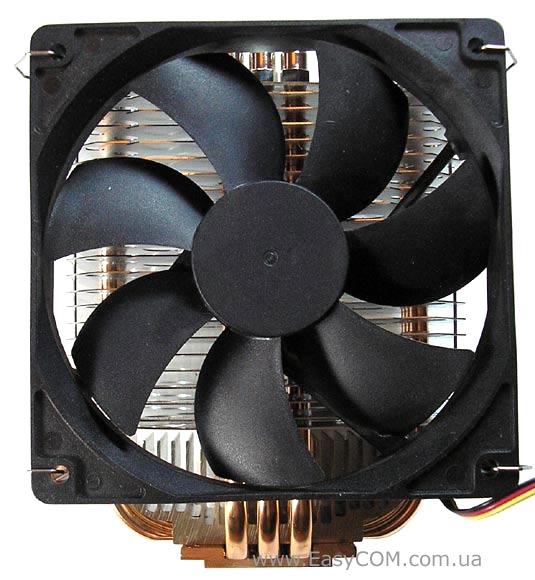

В якості активного елементу для кулера OCZ Vindicator підібрали дуже повільний 12 мм вентилятор на підшипнику ковзання. Максимальна його швидкість обертання складає тільки 1000 об/мин, при цьому повітряний потік достатньо слабкий і складає 40 CFM . Тому абсолютно не дивно, що шум від вентилятора по специфікації складає не більше 18,5 дБ. Крім того, відзначимо, що вентилятор має 3-контактний роз'єм живлення і, відповідно, не підтримує режим живлення PWM.

OCZ Vindicator

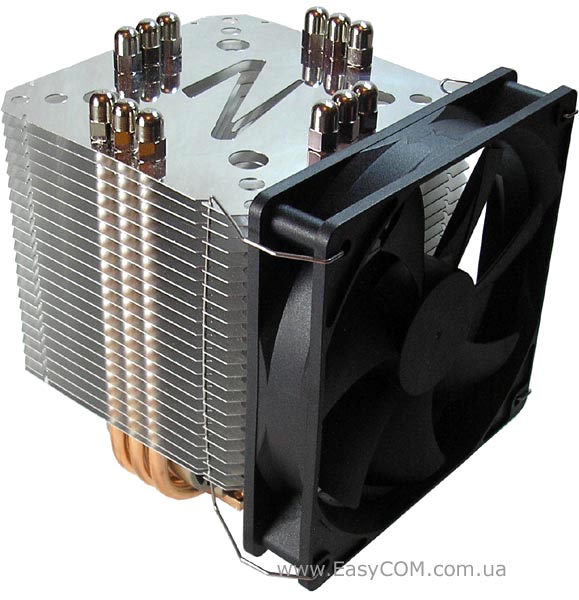

Всі пластини по кутах мають по дві «зарубки», за допомогою яких дротяними скобами можна чіпляти вентилятор до радіатора. Треба відмітити, що великий 120 мм вентилятор перевершує радіатор за розміром і від цього кулер OCZ Vindicator виглядає трохи незграбно.

OCZ Vindicator

Теоретично вентилятор можна встановити з будь-якого боку, але виробник рекомендує встановлювати тільки з того, з якого нижній алюмінієвий радіатор міг би ефективно обдуватися. Тобто встановлювати вентилятор краще з того боку, з якого повітряний потік буде направлений уздовж його ребер, як показано на фото.

OCZ Vindicator

Чіпляється вентилятор дротяними скобами досить просто, але тільки після установки радіатора на материнську плату. До установки кулера OCZ Vindicator на платформу на нього спочатку потрібно прикрутити чотирма гвинтами відповідне кріплення. Тему установки ми обговорювали на початку опису, але повторимося, що виробник покращуючи зручність пожертвував надійністю, використавши простий за принципом тип кріплення. Хоча дуже зручним процес установки кулера на материнську плату, яка знаходитися в корпусі, теж не назвеш, оскільки доступ до фіксаторів, на які потрібно натискати, зверху закритий дуже габаритним радіатором.

OCZ Vindicator

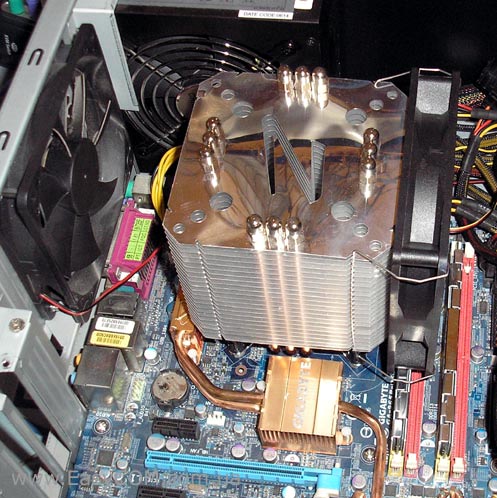

Крім того, із-за великих габаритів радіатора, кулер OCZ Vindicator на більшості материнських плат перекриє доступ до модулів оперативної пам'яті.

Тестування

Тестова конфігурація платформи з процесором AMD і Intel, була зібрана з наступних компонентів:

На платформі AMD:

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2, @2600МГц

Оперативна пам'ять

2x DDR2-800 1024 Mб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DVD-E616P1

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

На платформі Intel:

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Ми протестували кулер у трьох режимах роботи процесора, з різною швидкістю обертання вентилятора:

  • Idle. Режим простою, при якому завантаження процесора мінімальне. В даному режимі комп'ютер працює, коли користувач працює в офісних додатках або займається переглядом інтернет сторінок.
  • Normal. Завантаження процесора знаходиться на рівні 60%, як при виконанні нескладних завдань або завдань непризначених для багатопоточного виконання. Такий лад роботи ми отримали при перекодуванні нетиснутих wav в mp3 за допомогою кодека LAME, що працює в однопоточному режимі.
  • Burn. Режим максимального завантаження процесора, характерний для багатьох ресурсномістких завдань і сучасних ігор, був змодельований стрес-тестом процесора програми EVEREST.

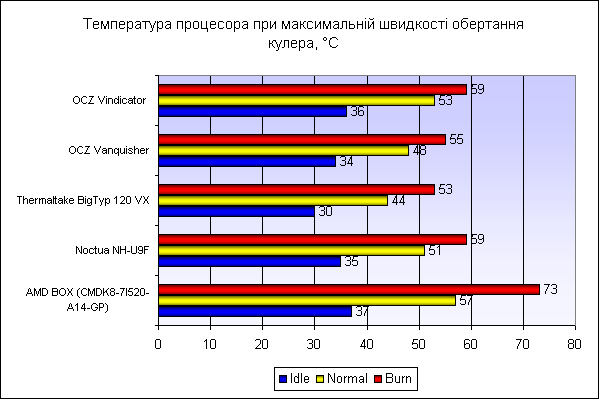

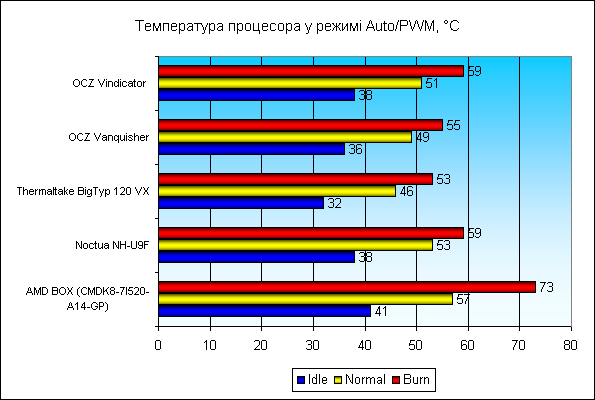

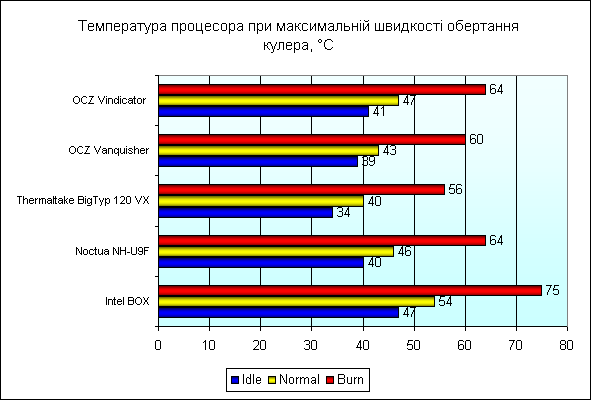

Як з'ясувалося, кулер OCZ Vindicator має не найвищу ефективність охолодження, і відчутно відстає від таких «еталонів» в класі супер-кулерів як Thermaltake BigTyp 120 VX. Не можна сказати, що був отриманий просто жахливо низький результат, ні. Насправді результат цілком прийнятний для супер-кулера, але коли дешевший «малюк» OCZ Vanquisher виявляється ефективнішим, мимоволі розводиш руками. Хоча є пункт, в якому OCZ Vindicator опинився на дуже великій висоті. Мова йде про рівень шуму. За рахунок використання тихохідної моделі вентилятора і радіатора з великим зазором між пластинами, кулер OCZ Vindicator вийшов фактично безшумним навіть на максимальних обертах вентилятора.

Висновки.

Кулер OCZ Vindicator є достатньо ефективним рішенням для геймерів і оверлокерів. Так, спочатку, судячи з габаритів, здавалося, що він здатний на більше, але детально розглянувши його конструкцію, ми відмітили деякі конструктивні рішення, які, можливо, і не дозволили досягти дуже високих показників ефективності охолодження. Зокрема можна було збільшити число алюмінієвих пластин і розвести одну від одної теплові трубки. Також дуже слабким здався встановлений вентилятор, тому що повітряний потік який він створює складає тільки 40 CFM, що для 120 мм моделі вважається дуже низькою характеристикою. Але у всього цього є і інша сторона: кулер OCZ Vindicator вийшов фактично безшумним навіть на максимальних обертах вентилятора. Хоча, за бажанням, замінивши вентилятор, можна отримати або вищу продуктивність, або, поставивши вентилятор з підсвічуванням, отримати красиве моддінгове рішення. Відносно кріплення можна відзначити, що воно просте і зручне, але не дуже надійне.

Позитивні якості:

  • безшумний вентилятор;
  • хороша ефективність охолодження;
  • красивий дизайн;
  • універсальне, просте і зручне кріплення.

Недоліки:

  • великі габарити;
  • не дуже надійне кріплення;
  • вентилятор не підтримує PWM;
  • не прохолоджується область материнської плати навколо процесорного роз’єму.

Автор: Дмитро Масюк

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
