Огляд процесорних кулерів be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3: битва за трон Socket TR4

Ще пару років тому мало хто вірив, що AMD повернеться в самий верхній сегмент процесорного ринку. Але поява топової платформи Socket TR4 і процесорів Ryzen Threadripper перевершило всі найсміливіші очікування і була дуже тепло зустрінута спільнотою. «Червоні» зробили дуже зухвалий випад у бік Intel, випустивши відносно доступні багатоядерні процесори. Такого немає і не було у конкурента. Це робить їх відмінною основою для побудови високопродуктивних систем із метою створення та обробки цифрового контенту.

be quiet! Dark Rock Pro TR4

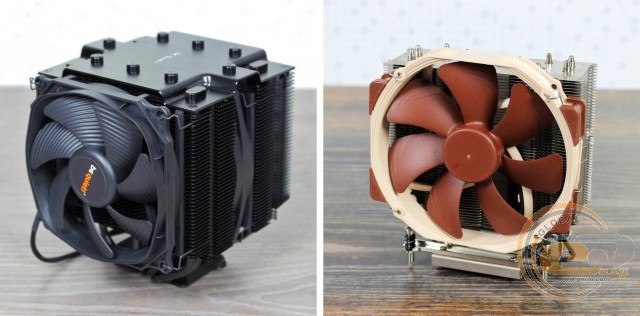

А як це часто буває, за велику обчислювальну потужність доводиться чимось розплачуватися. По-перше, непомірним виділенням тепла (TDP 180-250 Вт). По-друге, під Socket TR4 потрібно інше кріплення. По-третє, самі чіпи мають величезну теплорозподільну кришку. У такому разі вибір системи охолодження може стати справжньою проблемою. І даний матеріал покликаний спростити цю задачу. Нам до лабораторії надійшли відразу два суперкулери - be quiet! Dark Rock Pro TR4 і Noctua NH-U14S TR4-SP3. Про них сьогодні і поговоримо.

Специфікація be quiet! Dark Rock Pro TR4

Модель

be quiet! Dark Rock Pro TR4 (BK023)

Підтримка процесорних платформ

AMD Socket TR4

Максимальна потужність охолодження, Вт

250

Розміри основи, мм

68 х 51

Теплові трубки

Матеріал

Мідь

Кількість

7

Діаметр, мм

6

Радіатор

Матеріал

Алюміній

Кількість пластин

90

Товщина, мм

0,35

Відстань між пластинами, мм

2

Розміри (виміряно вручну), мм

136 х 124 х 120

Вентилятор

Кількість

2

Модель

1 x Silent Wings 3 120mm PWM (BQ SIW3-12025-LF-PWM) / 1 x Silent Wings 135mm PWM (BQ SIW3-13525-LF-PWM)

Тип підшипників

Гідродинамічний (FDB)

Час напрацювання на відмову, годин

300 000

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Немає

Номінальна напруга живлення, В

12

Струм, А

0,12 / 0,28

Енергоспоживання, Вт

1,44 / 3,36

Максимальна швидкість обертання вентилятора, об/хв

1500 / 1200

Рівень шуму, дБ

12,8 – 24,3

Максимальний повітряний потік, м3/год(CFM)

80,47 (50,5) / 101,09 (59,5)

Роз'єм живлення

4-контактний

Довжина кабелю, см

22

Розміри, мм

120 x 120 x 23 / 135 x 135 x 22

Загальне

Термоинтерфейс

Термопаста Corning TC-5121C

Розміри, мм

162,8 x 145,7 x 136

Вага, г

1180

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

Упаковка і комплект постачання

be quiet! Dark Rock Pro TR4 be quiet! Dark Rock Pro TR4

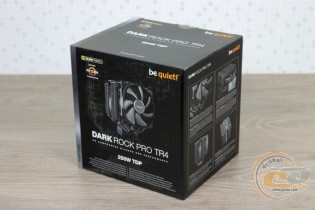

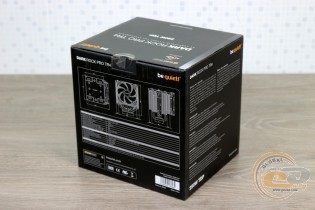

be quiet! Dark Rock Pro TR4 постачається у великій коробці, яка має звичне оформлення для продуктів німецької компанії Listan GmbH & Co. KG. Тут є вся необхідна інформація - зображення, технічні характеристики і опис головних особливостей, у тому числі російською мовою.

be quiet! Dark Rock Pro TR4

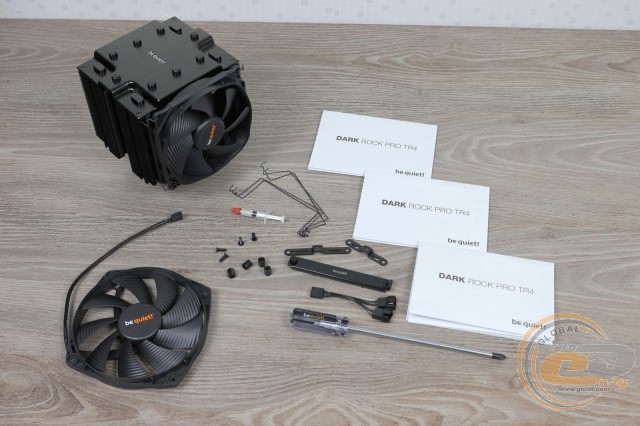

Усередині охолоджувач надійно захищений від пошкоджень м'якими демпферами, а комплект постачання розмістився в окремій коробочці. Він містить:

  • набір кріплень під платформу Socket TR4;
  • Y-подібний перехідник на два вентилятори;
  • притискну планку з гвинтами;
  • додаткові скоби для кріплення вентиляторів на радіаторі;
  • шприц термопасти Corning TC-5121C (теплопровідність 2,4 Вт/м*К);
  • фірмову хрестоподібну викрутку;
  • документацію для користувача.

Зовнішній вигляд і конструкція

be quiet! Dark Rock Pro TR4

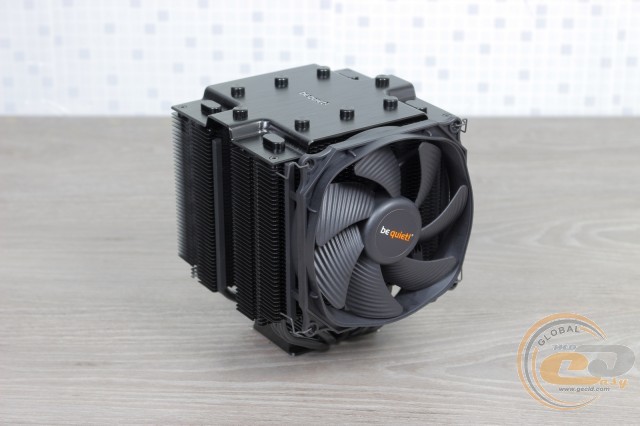

Виглядає be quiet! Dark Rock Pro TR4 практично як be quiet! Dark Rock Pro 4, різниця тільки в кріпленні і збільшеній основі. Виглядає дуже красиво і переконливо. Перед нами здоровенний двобашенний кулер на теплових трубках із парою відомих пропелерів, декартовою алюмінієвою кришкою зверху і мідною нікельованою основою знизу. Усе це виконано в чорному кольорі.

be quiet! Dark Rock Pro TR4

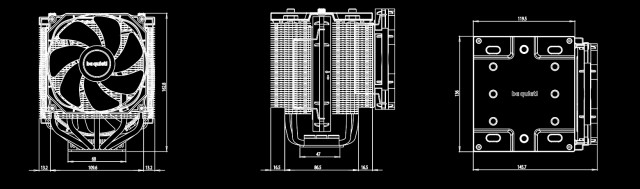

Висота охолоджувача складає 162,8 мм, ширина - 145,7 мм, а товщина - 136 мм. Споряджений вага досягає 1180 г. Далеко не кожен корпус зможе прийняти такого «малюка». До того ж він перекриє DIMM-слоти.

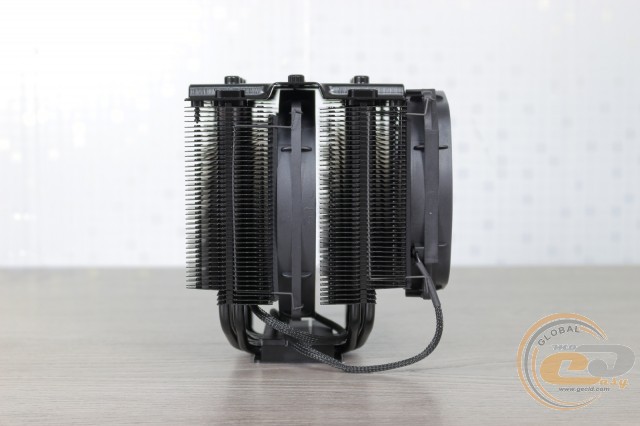

Радіатор складається з двох секцій, розташованих на семи 6-мм теплових трубках. У цілому маємо 90 алюмінієвих пластин товщиною 0,35 мм із міжреберною відстанню 2 мм (11 пластин/дюйм). Пластини просто напресовані на теплові трубки, слідів припою не виявлено, а на боковинах частина зігнута. Нічого не бовтається і не деренчить.

Форма пластин сприяє зменшенню опору повітрю і зниження шуму, а для підвищення ефективності теплообміну застосовується спеціальне керамічне покриття.

be quiet! Dark Rock Pro TR4

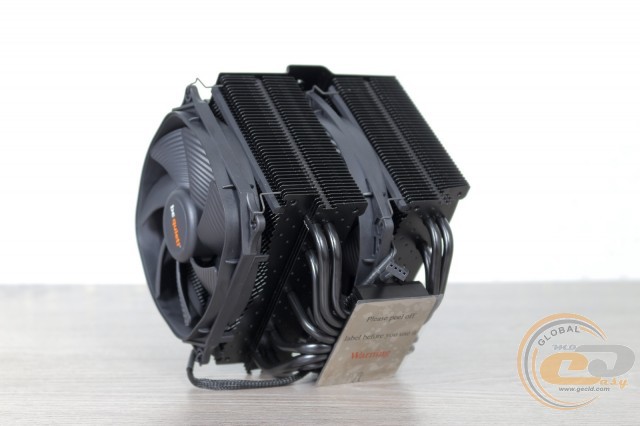

У тілі радіатора трубки розставлені таким чином, щоб забезпечити максимально рівномірний розподіл тепла.

be quiet! Dark Rock Pro TR4

be quiet! Dark Rock Pro TR4

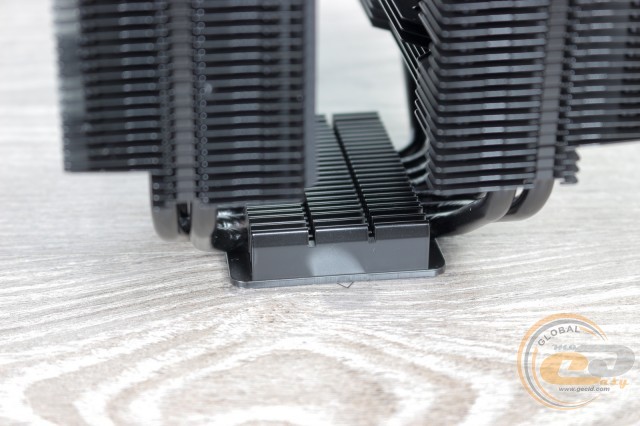

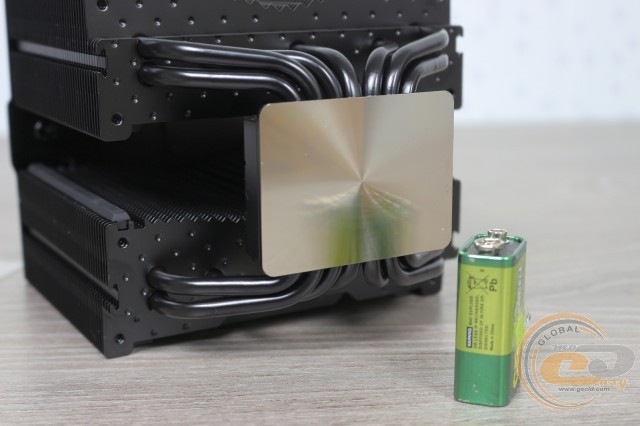

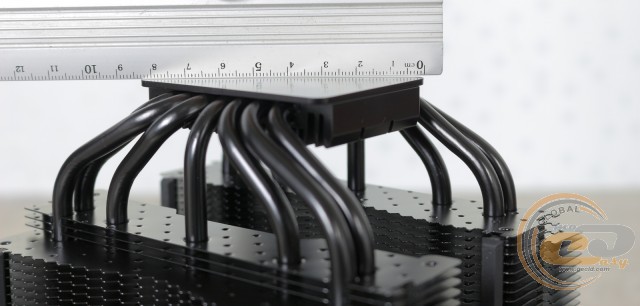

Основа be quiet! Dark Rock Pro TR4 виконана у вигляді мідної нікельованої пластини. Трубки лежать практично впритул один до одного в жолобках, а зверху зафіксований низькопрофільний ребристий радіатор. Контакт поліпшений припоєм. Підошва має розміри 68 х 51 мм. Спочатку вона закрита захисною плівкою. Якість її обробки гарна, чого не можна сказати про рівність поверхні: вона має невелику опуклість зі зміщенням від центру.

be quiet! Dark Rock Pro TR4

Кріплення до платформи Socket TR4 представлено у вигляді поперечної притискної пластини, яка розташовується в поглибленнях радіатора, над основою, і фіксується парою гвинтів до кріпильних лапах.

be quiet! Dark Rock Pro TR4 be quiet! Dark Rock Pro TR4

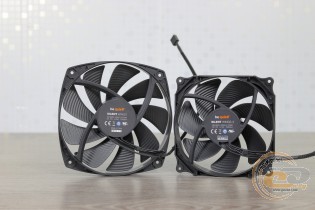

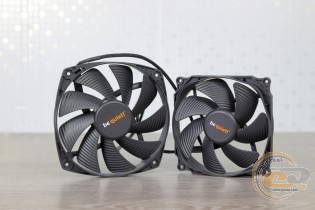

Між секціями радіатора встановлений 135-мм вентилятор Silent Wings 135mm PWM, а на одній із зовнішніх боковин - 120 мм Silent Wings 3 120mm PWM. Обидва підтримують ШІМ-регулювання швидкості, але перший розкручується до 1200 об/хв, а другий - до 1500 об/хв із максимальним рівнем шуму не більше 24,3 дБ. Виробник заявляє про використання шестиполюсного трифазного двигуна з низьким рівнем шуму і вібрації. В якості підшипника використовується гідродинамік (Fluid Dynamic Bearing) із колосальним часом напрацювання на відмову - 300 тисяч годин або 34 роки безперервної роботи.

Крильчатка має характерну форму, а рамка - воронкоподібний повітрозабірник. Усе це підвищує потужність повітряного потоку і зменшує шум.

be quiet! Dark Rock Pro TR4

Вертушки кріпляться до радіатора за допомогою звичних дротових скоб. Посадкові місця обладнані гумовими демпферами для зниження шуму і вібрацій. У комплекті є ще пара скоб для встановлення третього пропелера, але його доведеться купувати самостійно.

Процес встановлення

Процедура встановлення be quiet! Dark Rock Pro TR4 детально описана в комплектній інструкції для користувача, яку можна завантажити в електронному вигляді. Є опис і на російській.

be quiet! Dark Rock Pro TR4

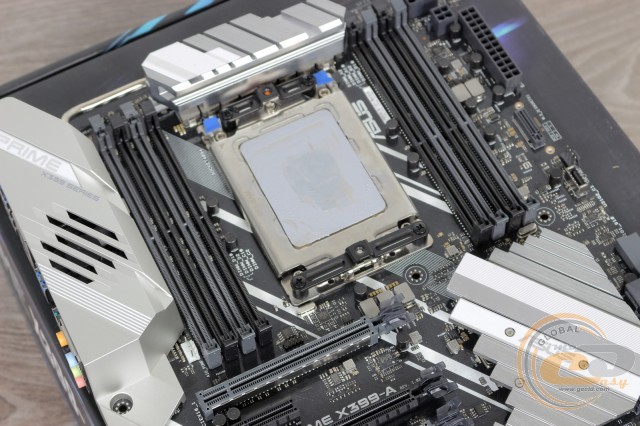

Насамперед гвинтами і стійками фіксуємо комплектні планки до пластини процесорного гнізда.

be quiet! Dark Rock Pro TR4

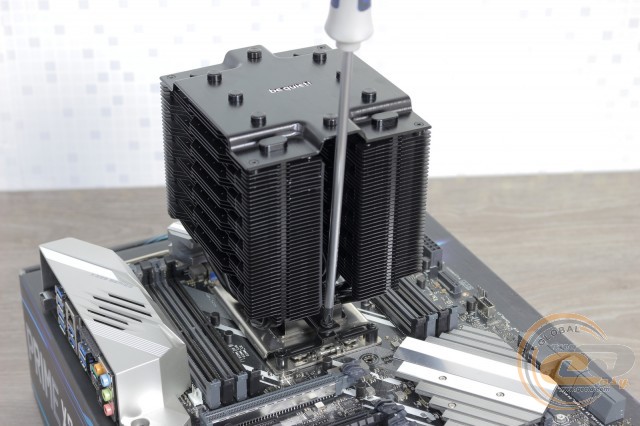

Наносимо термопасту, ставимо радіатор без центрального вентилятора на процесор, не забуваючи зняти захисну плівку з основи, і рівномірно затягуємо притискну пластину. Для цього викручуємо два декоративних ковпачки, які знаходяться у верхній частині кулера. Гвинти затягуємо рівномірно, використовуючи комплектну викрутку.

be quiet! Dark Rock Pro TR4

У кінці фіксуємо центральний вентилятор, і обидва вітродуя підводимо до материнської плати за допомогою Y-образного розгалуджувача.

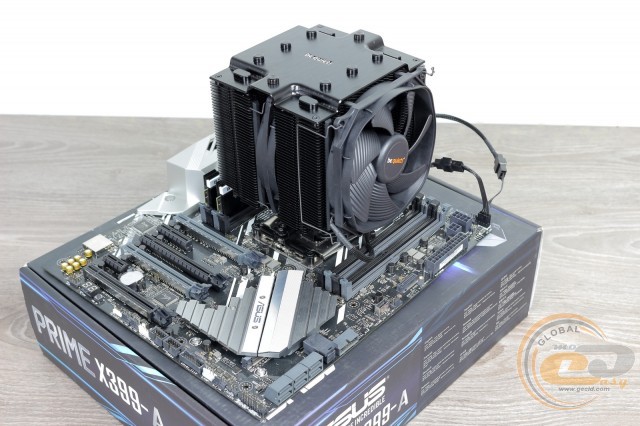

Змонтований кулер перекриває всі DIMM-слоти в правій частині. Відстань від материнської плати до вентилятора становить 44 мм, що дозволило використовувати планки DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW. З більш високими модулями можуть виникнути проблеми. А ось з охолодженням VRM ніяких конфліктів немає.
