Огляд кулера Noctua NH-U9F

Досить нещодавно, але вже торік, ми тестували систему охолодження австрійської компанії Noctua модель NH-U12F з 120 мм вентилятором. Тепер прийшла черга «молодшої» моделі Noctua NH-U9F. Noctua NH-U12F показала себе як дуже тиха і продуктивна система, а наскільки нижче ефективність у моделі менших розмірів і які її шумові якості, ми з'ясуємо в нашому тестуванні.

Повна специфікація Noctua NH-U9F:

Модель

Noctua NH-U9F

Підтримка процесорних роз’ємів

 LGA 775, Socket 754/939/940/AM2

Матеріал радіатора

Мідна основа + алюмінієві пластини + 4 теплові 6 мм трубки

Розміри радіатора, мм

70 x 95 x 128

Розміри вентилятора, мм

92 x 92 x 25

Напруга, В

5-13

Струм, А

0,12

Споживана потужність, Вт

1,44

Швидкість обертання вентилятора, об/хв

850~1600

Потік повітря, м3/год

32~58

Тип підшипника

гідродинамічний SSO

Рівень шуму, дБ

7~18

Роз’єм живлення

3-контактний

Ресурс, годин

150 000

Термоінтерфейс

у шприць-тюбику

Додатково

Перехідники живлення L.N.A. і U.L.N.A.

Вага (без вентилятора), г

550

Вага (з вентилятором), г

660

Сайт виробника

http://www.noctua.at/

 Перелік сумісних материнських плат.

Середня вартість

Подивитися в price.ua.

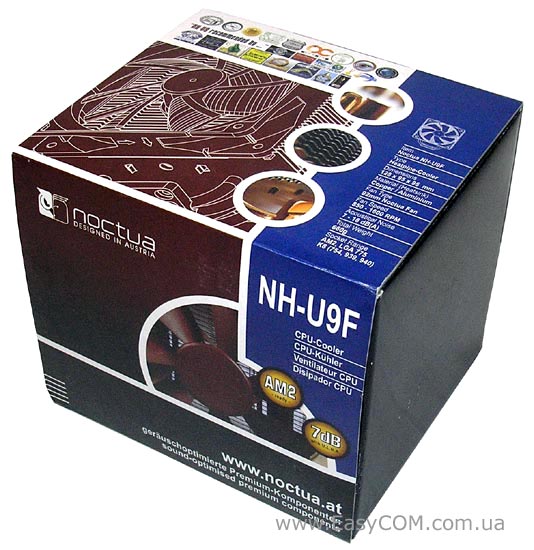

Кулер Noctua NH-U9F впакований у картонну коробку, на яку одягнена етикетка з зображенням кулера і наведена частина його специфікації, а також показані габаритні розміри. Всередині коробки радіатор кулера Noctua NH-U9F зафіксований у картонній оболонці, яка необхідна для захисту продукту під час транспортування.

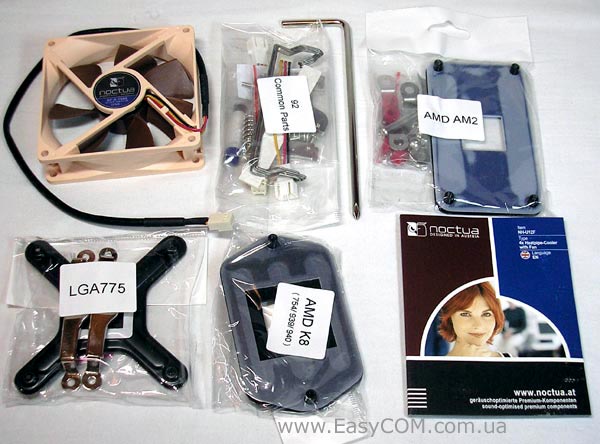

Схоже, що всі кулери Noctua відрізняються наявністю великої кількості різних деталей в комплекті. В залежності від платформи, на яку буде проводитися встановлення, маємо розкладені пакети з відповідним набором кріпильних деталей та приладдя. Крім того, ще в комплекті присутній 92 мм вентилятор, спеціальна викрутка і інструкція.

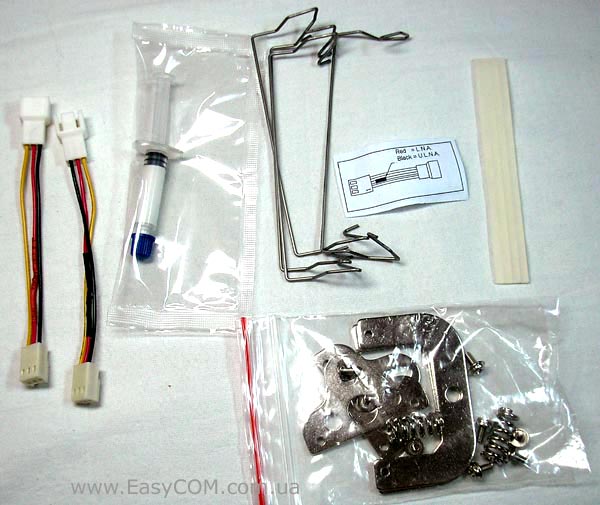

В пакеті разом з загальними приладдям маємо:

  • термопасту білого кольору в шприць-тюбику;
  • чотири дротові скоби для встановлення двох вентиляторів;
  • чотири гумові пластинчасті підкладки;
  • перехідники живлення L.N.A. ( Low-Noise Adaptor), що знижує шум до 11 дБ і швидкість обертання вентилятора до 1150 об/хв, і U.L.N.A. ( Ultra-Low-Noise Adaptor), що значно більше зменшує шум і швидкість обертання вентилятора до 7 дБ і 850 об/хв відповідно;

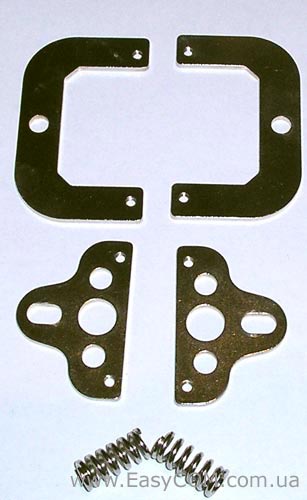

  • чотири металеві рамки, які прикручуються до основи кулера;
  • вісім гвинтів;
  • дві пружини.

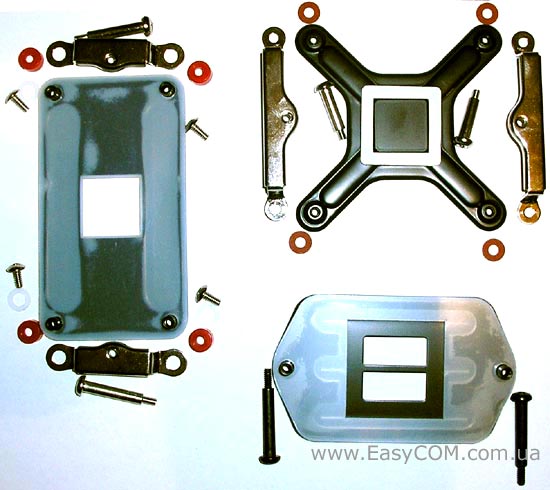

Інші три пакети містять частини кріплення, які монтуються на материнській платі. Кожному типу платформи відповідає певна backtape і два великих довгих гвинта, якими радіатор кулера притискається до платформи. Крім цього, набори кріплень до платформ з процесорним роз’ємом AM2 і LGA 775 мають по дві металеві рамки, що кріпляться попереду на материнську плату, і в потрібній кількості до них додаються гвинти, пластикові шайби і підкладки.

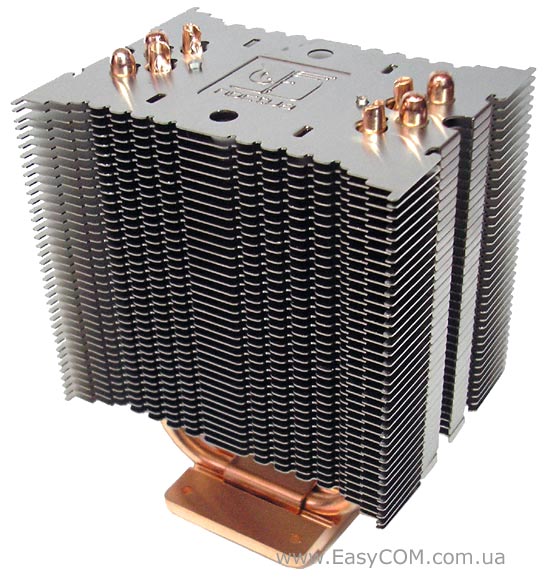

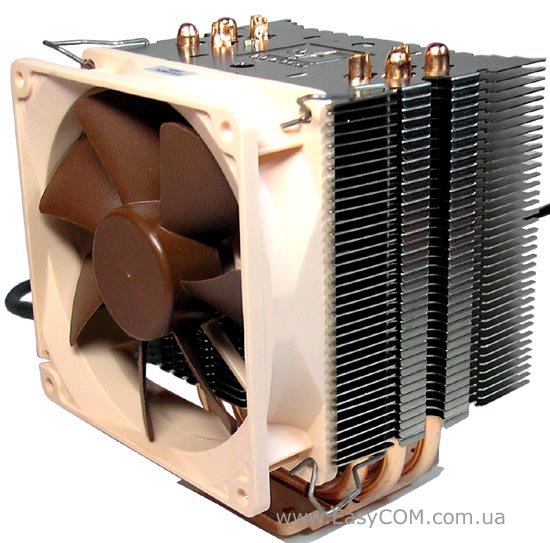

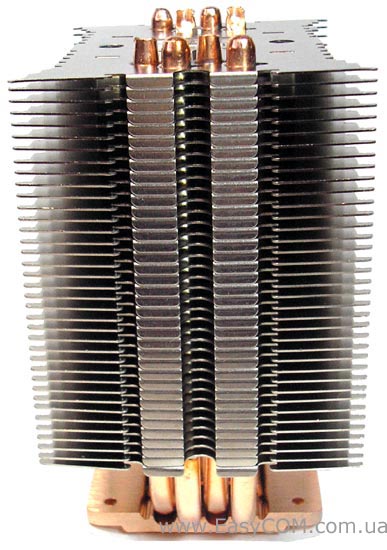

Радіатор кулера Noctua NH-U9F, щодо типу конструкції, цілком ідентичний більш габаритній моделі NH-U12F. Теплових трубок всього чотири, вони мають U-подібну форму, а їх діаметр становить 6 мм. 37 алюмінієвих пластин товщиною 0,5 мм, зібрані в один пакет висотою 90 мм і створюють поверхню охолодження більш ніж 3800 см2.

Оскільки з боків пластини тільки частково підігнуті, то потік повітря від вентилятора все-таки буде трохи розсіюватися. Вага одного тільки радіатора становить не багато не мало, 570 г.

Зазор між пластинами досить малий - 2 мм тому, для зменшення шуму, що виникає при розсіченні повітряного потоку, який створює вентилятор, пластини радіатора з обох фронтальних боків мають хвилеподібний рельєф. Крім цього, компанія Noctua підкреслює, як важливу особливість дизайну її кулера, наявність чотирьох невеликих прямокутних прорізів, які зроблені в усіх пластинах.

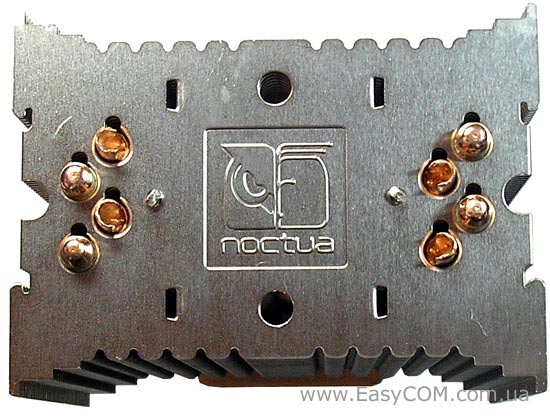

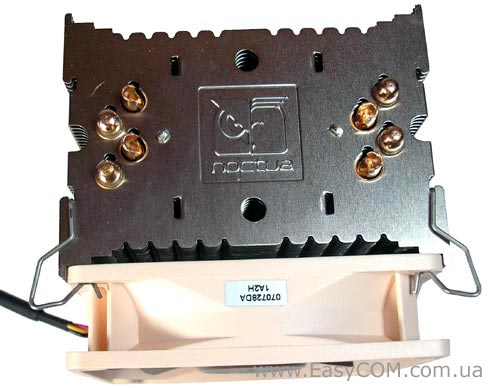

Зверху радіатора бачимо логотип компанії «Noctua» і круглі отвори для викрутки. З боків радіатора зроблене своєрідне кріплення для дротових скоб, за допомогою яких встановлюється вентилятор. Поділу між лицьовим і тильним боком в радіатора немає. Вентилятор можна чіпляти на будь-якій бік, а при бажанні встановити і одразу два, бо додаткові кріпильні скоби на цей випадок передбачені. Чотири теплові трубки розташовуються не в один ряд, а рознесені в шаховому порядку.

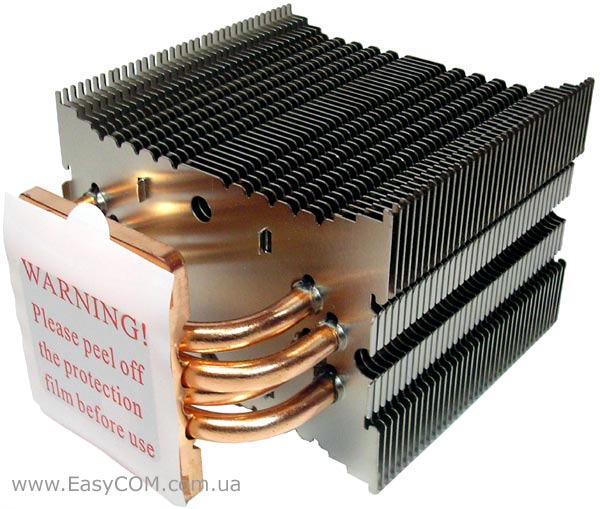

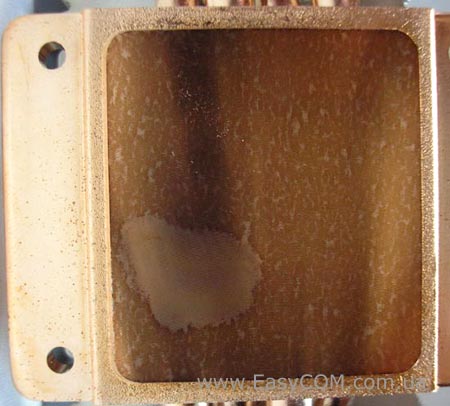

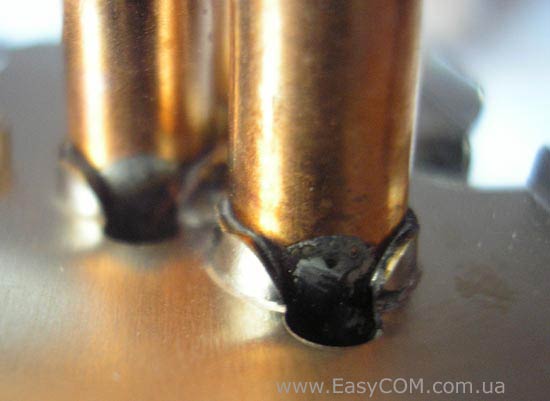

Нижня поверхня основи кулера Noctua NH-U9F обклеєна захисною плівкою, що оберігає її від появи подряпин під час транспортування. Для кращого контакту між тепловими трубками і основою в останній зроблені невеликі жолоби, а сам контакт припаяний.

Також припаяно і контакт між трубками та алюмінієвими пластинами.

Поверхня основи кулера Noctua NH-U9F не відполірована до дзеркального стану, а спеціально оброблена так, щоб надати їй легку рівномірну «шорсткість». Як бачимо, таким чином компанія Noctua намагається відповідати новим тенденціям в сфері будови систем повітряного охолодження.

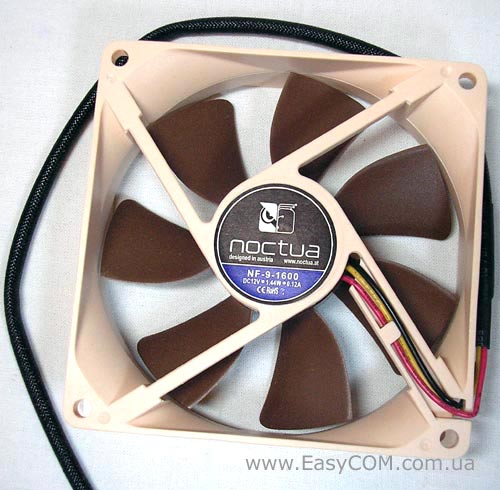

Вентилятором для кулера Noctua NH-U9F стала 92 мм модель NF-9-1600. Зовні вентилятор виділяється своїм незвичним фарбуванням корпусу і крильчатки фірмового темно-рудого кольору. В якості підшипника застосований гідродинамічний тип SSO, що характеризується тихою і довговічною роботою з ресурсом в 150 000 годин. На максимальних обертах 1600 об/хв вентилятор Noctua NF-9-1600 створює повітряний потік 58 м3/год при рівні шуму 18 дБ.

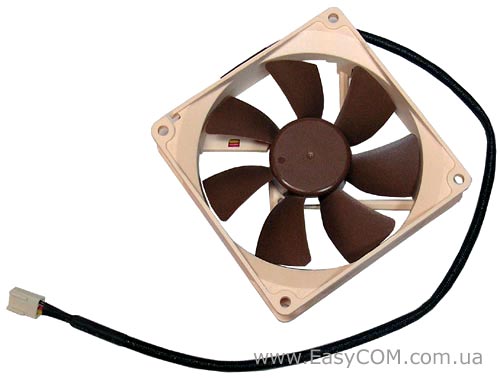

Вентилятор має 3-контактний роз’єм живлення, а його дротики заховані в захисний чохол. Незважаючи на те, що вентилятор і на максимальних обертах працює дуже тихо, для більш вимогливих користувачів у комплекті додаються два перехідника з маленьким струмообмежуючим резистором. Перехідники називаються L.N.A. (Low-Noise Adaptor) і U.L.N.A. (Ultra-Low-Noise Adaptor). Зміна основних параметрів вентилятора при їх підключенні наведені в таблиці:



Без

L.N.A

U.L.N.A.

Швидкість обертання вентилятора, об/хв

1600

1250

850

Потік повітря, м3/год

58

41

32

Рівень шуму, дБ

18

11

7

Кріплення вентиляторів, як ми вже відзначали, здійснюється за допомогою скоб. Оскільки скоба захоплює ближній монтажний отвір на корпусі вентилятора, то товщина 92 мм вентилятора, який встановлюємо, не має значення. Виконати процедуру встановлення вентилятора, після деякого «тренування» можна буде досить просто та швидко.

Для усунення шумів, що виникають від вібрації вентилятора, використовують довгі гумові підкладки, які необхідно підкласти з обох боків під нього.

Вентилятор, щодо висоти, виявляється трохи більше пакета алюмінієвих пластин.

Для встановлення кулера Noctua NH-U9F на материнську плату, спочатку до основи потрібно буде прикрутити дві металеві рамки. Завдяки наявності двох різних типів рамок, кулер Noctua NH-U9F можна обернути на 90º, домагаючись правильного позиціонування в корпусі. Більш детально методику встановлення кулера Noctua на платформу ми розбирали в огляді старшої моделі Noctua NH-U12F. Залишається тільки ще раз відзначити, що кріплення забезпечує високий ступінь притиснення і надійності, але весь процес встановлення кулера займає досить багато часу, бо вимагає зняття материнської плати.
