Огляд і тестування процесорної системи охолодження MSI Core Frozr L: перша ластівка

07-04-2017

Процес встановлення

Процес встановлення кулера MSI Core Frozr L на різні платформи (від вічно актуального Intel Socket LGA775 до недавно представленого AMD Socket AM4) докладно описаний у комплектному керівництві. Він не буде складним навіть для недосвідчених користувачів.

MSI Core Frozr L

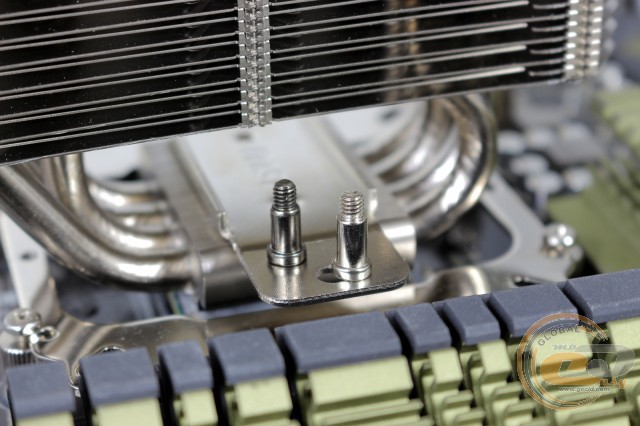

Особливої уваги потребує хіба що вибір гвинтів, що притискають кулер до кріплення. Для платформ AMD і Intel вони трохи відрізняються, тому потрібно бути уважним для використання необхідного елемента.

MSI Core Frozr L MSI Core Frozr L

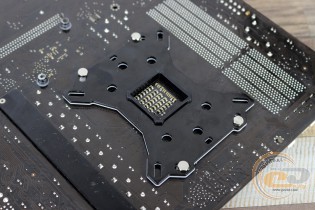

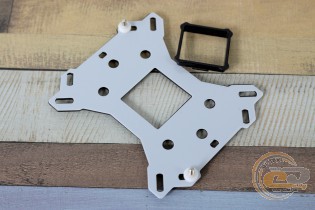

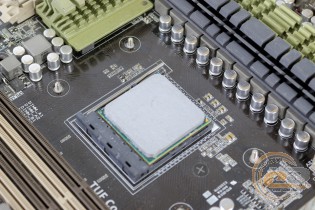

На системних платах для процесорів компанії AMD використовується комплектна універсальна пластина з чорною прокладкою замість стандартного кріплення. На материнській платі вона фіксується гвинтами з шестигранними голівками.

MSI Core Frozr L MSI Core Frozr L

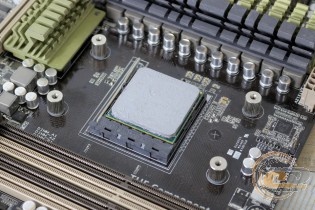

По обидва боки плати потрібно використовувати комплектні білі шайби, які з лицьового боку притискаються стійками з внутрішнім різьбленням.

MSI Core Frozr L MSI Core Frozr L

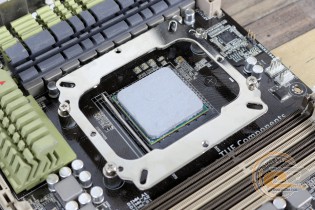

За допомогою гвинтів до них кріпиться металева рамка, до якої в свою чергу фіксується охолоджувач з використанням комплектної притискної пластини.

MSI Core Frozr L MSI Core Frozr L

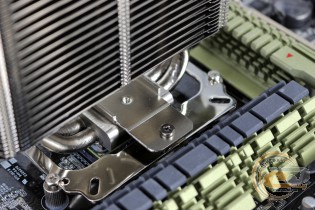

Для цього застосовується пара невеликих гвинтів, про особливості яких згадувалося вище. Закріплюємо вентилятор за допомогою комплектних скоб, підключаємо живлення і насолоджуємося результатами своєї роботи.

MSI Core Frozr L MSI Core Frozr L

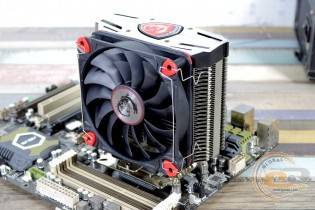

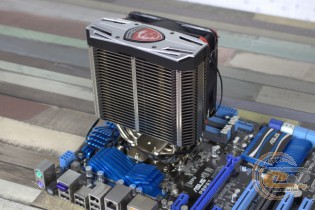

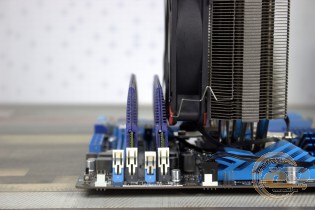

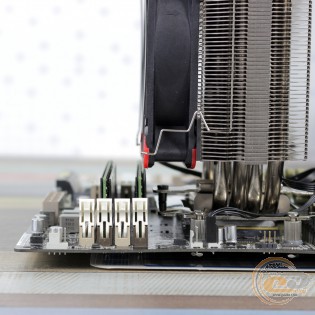

На платформі AMD змонтований кулер без проблем дозволяє використовувати в усіх DIMM-слотах звичайні модулі пам'яті. А ось планки ОЗП з високими радіаторами можна встановлювати лише в три останні роз'єми. Наприклад, таким чином можна організувати підсистему пам'яті з пари оверклокерських модулів, що працюють у двоканальному режимі (залучивши 2-ий і 4-ий слоти).

MSI Core Frozr L MSI Core Frozr L

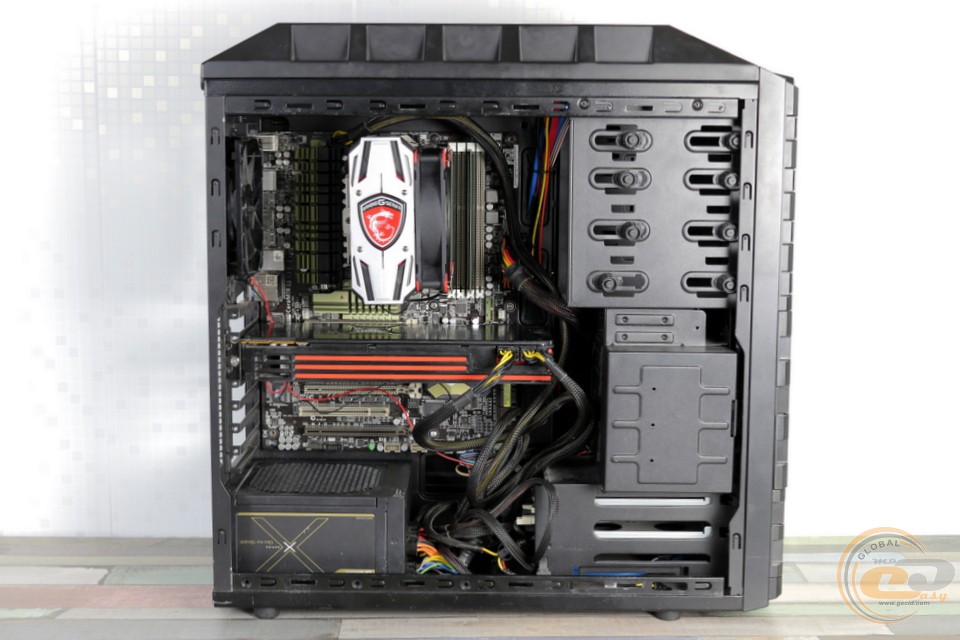

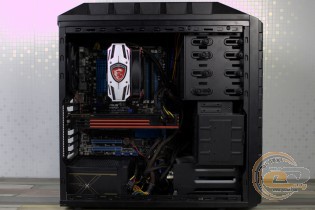

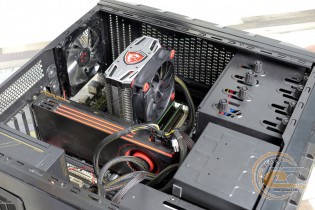

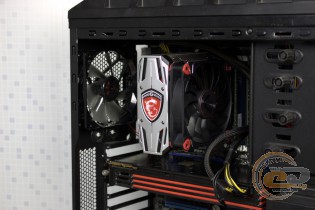

У корпусі даний кулер добре гармонує з іншими компонентами з червоними та чорними відтінками, наприклад, з референсною відеокартою від AMD (у нашому випадку) або відеоадаптером з ігрової серії з фірмовим охолодженням від Micro-Star International.

MSI Core Frozr L MSI Core Frozr L

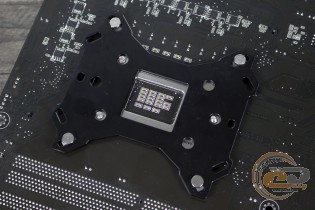

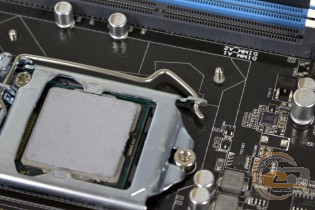

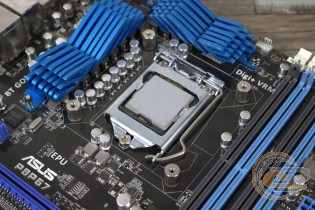

На платформі Intel для встановлення кулера MSI Core Frozr L застосовується та ж комплектна підсилювальна пластина, але гвинти вставляються в довгасті отвори в кутках. Також тут уже немає потреби в застосуванні квадратної прокладки по центру. В усьому ж іншому процедура монтажу аналогічна.

MSI Core Frozr L MSI Core Frozr L

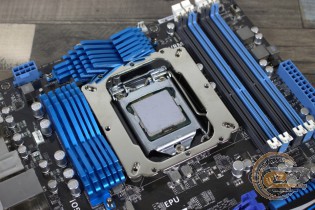

Для фіксації з лицьового боку плати застосовуються стійки з внутрішнім різьбленням (не забуваємо й про прокладки з обох сторін системної плати). Зверху до них прикручується монтажна пластина, на якій у свою чергу фіксується сам радіатор за допомогою притискної планки та пари невеликих гвинтів.

MSI Core Frozr L MSI Core Frozr L

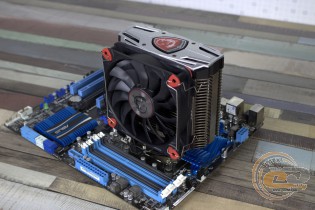

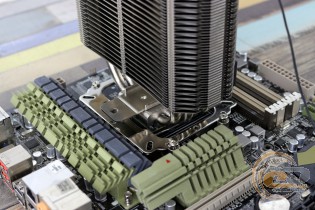

Немаленький кулер повністю сумісний з габаритними охолоджувачами на елементах підсистеми живлення CPU.

MSI Core Frozr L MSI Core Frozr L

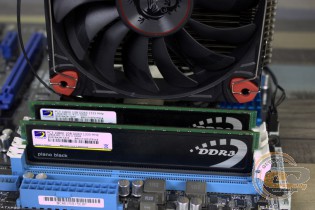

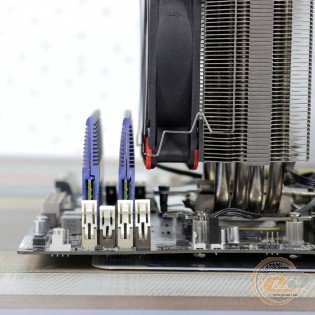

А ось використовувати модуль ОЗП з високим радіатором у першому слоті небажано через перекошування. У випадку зі звичайними планками таких обмежень немає.

MSI Core Frozr L MSI Core Frozr L

Завдяки невеликому вигину кулер повністю сумісний з першим слотом розширення, що порадує багатьох власників microATX-плат.

Тестування

Для тестування процесорної системи охолодження MSI Core Frozr L використовувалося таке обладнання:

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятори)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

MSI Core Frozr L

MSI Core Frozr L

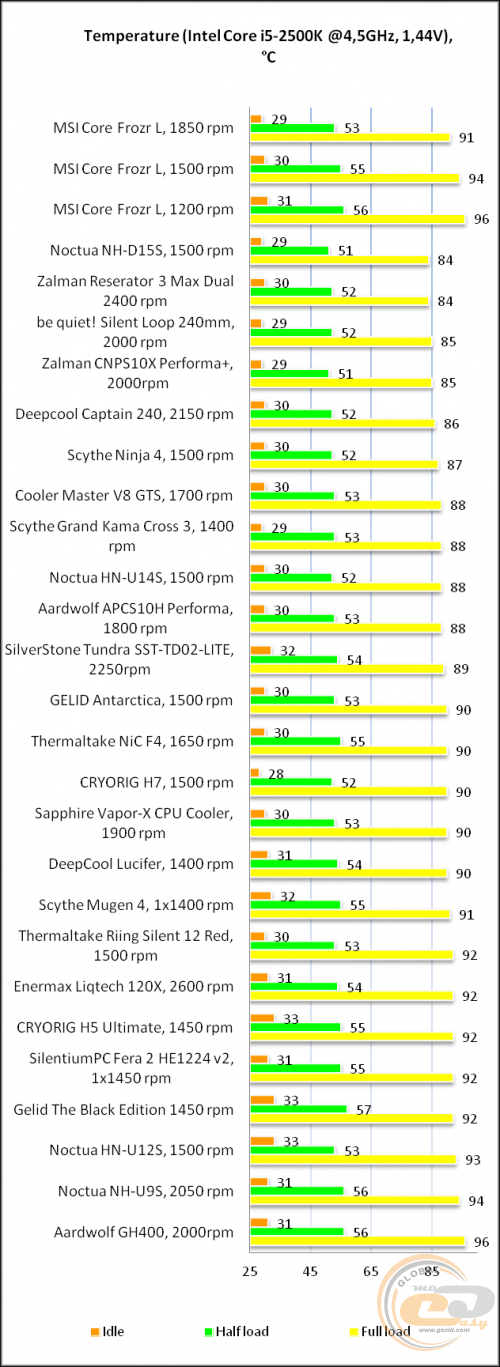

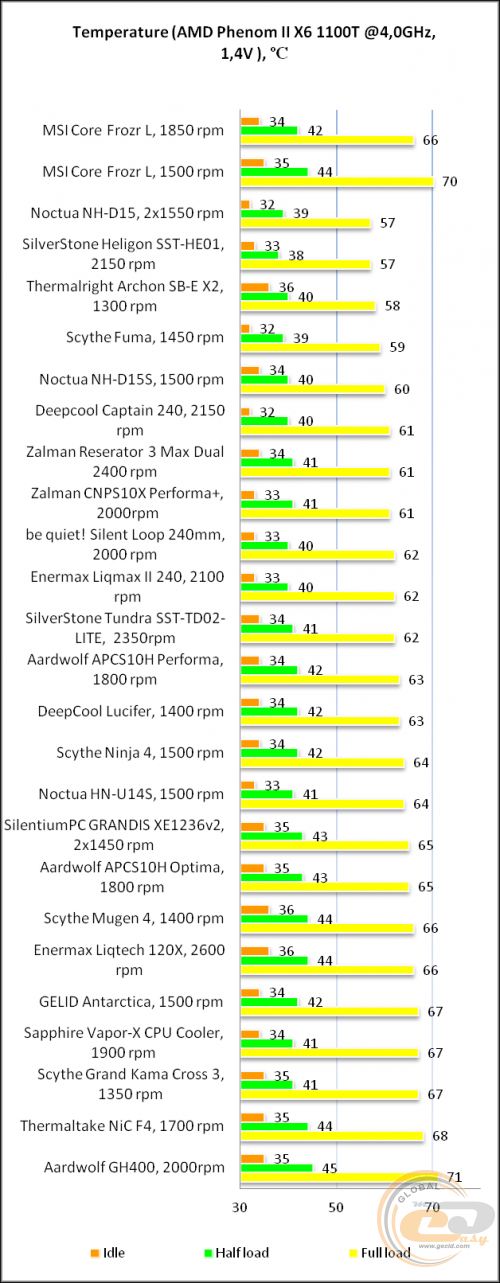

Загалом продуктивність MSI Core Frozr L можна назвати хорошою. Так, розігнані до 4 – 4,5 ГГц тестові процесори новинці вдалося охолодити навіть при зниженій частоті обертання і комфортному шумовому фоні.

Однак якщо порівнювати її можливості з іншими рішеннями зі 120-мм вентиляторами, наприклад, ті ж Scythe Mugen 4 і Zalman CNPS10X Performa+ забезпечують трохи кращі температурні показники. Мабуть, п'ять-шість дрібніших теплових трубок все ж ефективніші, ніж чотири 8-мм. Задля справедливості зазначимо, що згадані кулери є дешевшими варіантами, що й відбилося на їх складових. Наприклад, встановлені в них вентилятори засновані на менш довговічних підшипниках ковзання.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження має змінний характер (наприклад, в іграх), можна сміливо розраховувати на нижчі температурні показники.

MSI Core Frozr L

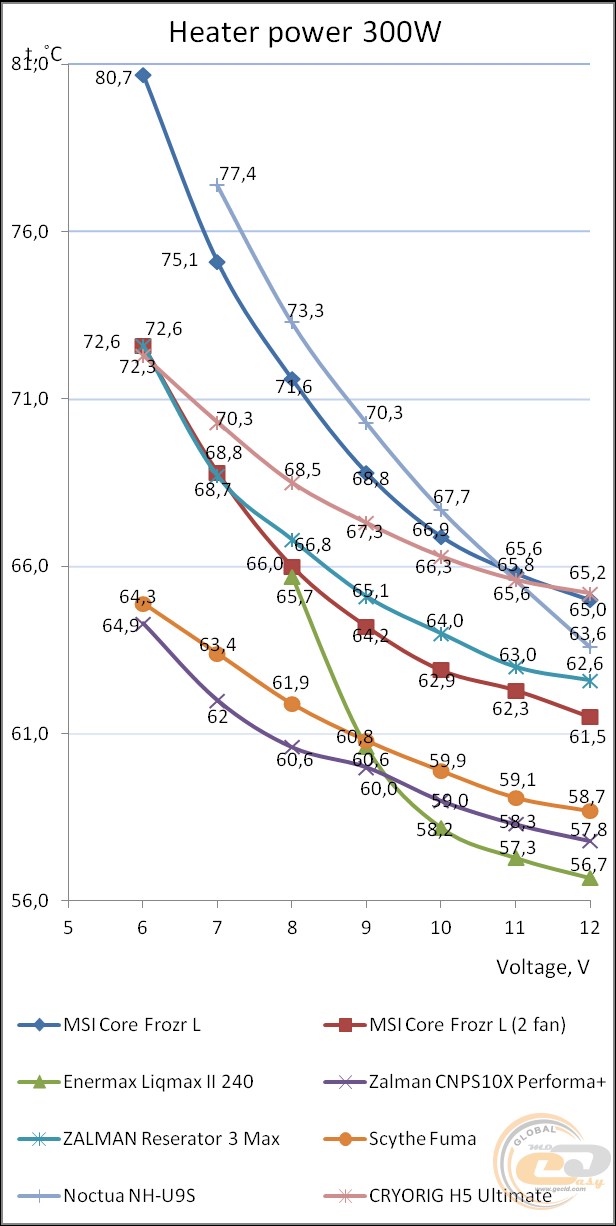

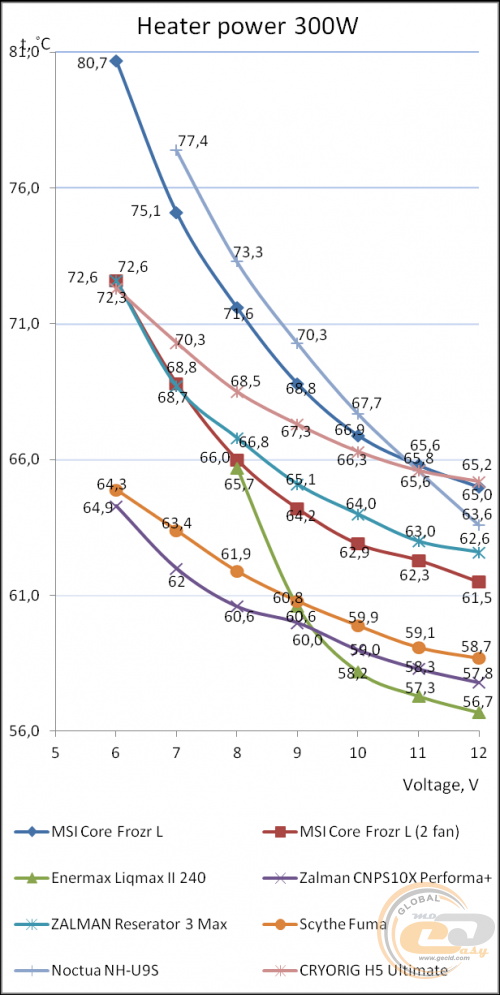

Встановлення другого вентилятора дозволить MSI Core Frozr L перейти в розряд високопродуктивних рішень і навіть конкурувати зі 120-мм СВО. Також у такому випадку її можна використовувати для більш ненажерливих CPU, але придбання додаткового пропелера лягає на плечі та гаманець покупця.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

2,2

200

Безшумно

3

445

Безшумно

4

540

Безшумно

5

720

Безшумно

6

900

Безшумно

7

1060

Майже безшумно

8

1220

Дуже тихо

9

1415

Тихо, з невеликим фоном

10

1590

Нижче середнього, слабко виділяється

11

1730

Трохи нижче середнього, відчутний

12

1850

Середній, помірний

Вентилятор стартував при напрузі 2,2 В на дуже низькій швидкості – всього 200 об/хв. До позначки 1000 об/хв він працював безшумно, а від 1000 до 1400 об/хв – тихо. Далі вже з'явився певний фоновий шум, проте аж до максимальних 1850 об/хв звук від роботи пропелера залишається цілком комфортним для постійного використання.

Висновки

Кулер MSI Core Frozr L став першою ластівкою в асортименті компанії, при цьому аж ніяк не бюджетною. Причиною тому є ретельна робота виробника над багатьма дрібницями, що часто залишаються поза увагою інших виробників. Радіатор повністю пропаяний і вирізняється застосуванням 8-мм теплових трубок, тому конструкція отримала хорошу жорсткість і значну вагу. На вентиляторі також не економили: він отримав фірмове розташування лопатей у два ряди, а в його основі використовується надійний гідродинамічний підшипник. На особливу увагу заслуговує фірмовий логотип з підсвічуванням, який стане візитною карткою системи в корпусі з прозорою боковиною.

Так, за ефективністю новинка трохи поступається бестселерам зі 120-мм вентиляторами, і над цим ще варто попрацювати. MSI Core Frozr L також не позбавився характерного для більшості побратимів часткового перекриття першого слота для оперативної пам'яті, зате з PCIe-пристроями такі труднощі не виникнуть. Загалом старт можна назвати вдалим, тому бажаємо компанії Micro-Star International у подальшому розширити асортимент процесорних охолоджувачів найрізноманітнішими рішеннями. І ми з радістю про них напишемо.
Переваги:

  • хороша ефективність охолодження;
  • сумісність з усіма актуальними, а також з деякими застарілими платформами;
  • використання ШІМ-регульованого 120-мм вентилятора з широким робочим діапазоном;
  • застосування в основі пропелера надійного гідродинамічного підшипника;
  • оптимізація лопатей вентилятора для зменшення рівня створеного шуму;
  • можливість встановлення другого пропелера (комплектні скоби для кріплення і антивібраційні прокладки додаються);
  • відмінна сумісність з габаритними радіаторами підсистеми живлення та першим слотом розширення;
  • мала висота конструкції (155 мм);
  • наявність LED-підсвічування логотипу;
  • наявність змінної декоративної панелі для повної гармонії з системною платою;
  • просте встановлення.

Особливості:

  • повне (платформа AMD) або часткове (платформа Intel) перекриття першого DIMM-слота.


Автор: Олесь Пахолок
Переклад: Юрій Коваль

Висловлюємо подяку компанії MSI за наданий для тестування кулер.
Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенда обладнання.
