Тестування кулера для жорсткого диску Maxtron CF-601

Цього разу ми розглянемо і оцінимо можливості системи охолодження для жорстких дисків Maxtron CF-601 компанії MEGTRON COMPUTER LTD.. Ця модель кулера напевно добре відома багатьом користувачам. Багато в чому завдяки своїй низькій вартості вона досить широко розповсюджена. Також пояснити «популярність» Maxtron CF-601 можна і тим, що деякий період на нашому ринку у нього було дуже мало конкурентів, пригадуються тільки HDD-кулери компанії TITAN. Так чи інакше, час плине, а Maxtron CF-601 все ще залишається на ринку, і це чи не показник загального визнання. Нагадаємо, що раніше в огляді VIZO Orbiter ми говорили про HDD-кулери і доцільність їх застосування в тих або інших умовах. Тому користувачам, які ще вагаються стосовно необхідності додаткового охолодження для жорсткого диску, рекомендуємо ознайомитися з вищевказаною статтею. А ми переходимо до більш близького знайомства з Maxtron CF-601.

Специфікація кулера Maxtron CF-601:

	Maxtron CF-601
Розміри, мм	140 x 101 x 16
Розміри вентиляторів, мм	60 x 60 x 10,5 (2 шт.)
Швидкість обертання, об/хв	4000 ± 10%
Повітряний потік, CFM	15
Тип підшипника	Визначається по індексу: SB - ковзання; BB - кочення; CB - керамічний.
Роз’єм живлення	4-контактний периферійний
Рівень шуму, дБ	32
Номінальна напруга, В	12
Вага, г	78
Сумісність	3,5" відсік
Додатково в комплекті	Чотири гвинти
Сайт виробника	http://www.maxgroup.com.tw/

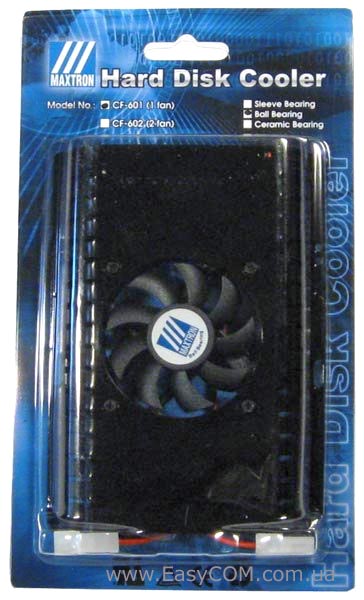

Кулер Maxtron CF-601 має невелику і зручну упаковку, у якій видна вся його верхня частина. На упаковці позначена назва моделі і тип підшипника вентилятора. Відзначимо, що в цій моделі можуть використовуватися вентилятори з підшипниками трьох типів: ковзання, кочення, керамічні. У нашому випадку вентилятор кулера був заснований на підшипнику кочення.

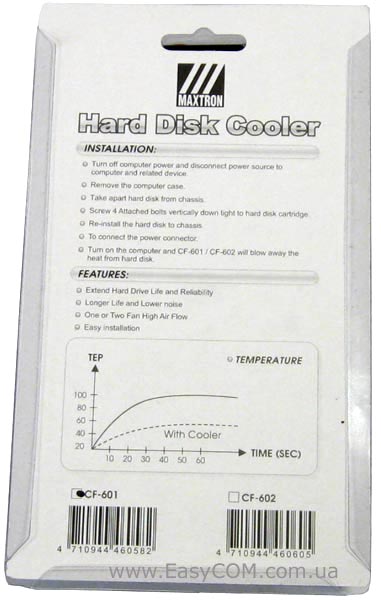

На звороті упаковки англійською мовою наведена покрокова інструкція з встановлення кулера Maxtron CF-601, його основні переваги і графік, що показує ефективність охолодження гарячого жорсткого диску.

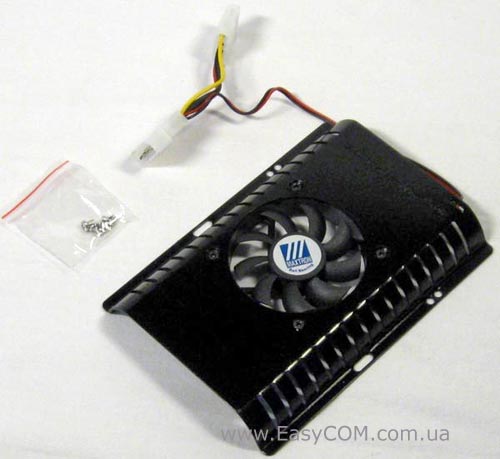

У комплекті з Maxtron CF-601 маємо тільки чотири гвинти, які необхідні для його встановлення.

Конструкція системи охолодження Maxtron CF-601 має вигляд металевого кожуха, у який прямо по центру вбудований невеликий 60 мм вентилятор.

Використовуваний вентилятор має досить високі максимальні оберти 4000 об/хв за рахунок яких він здатен створювати відносно великий повітряний потік рівний 15 CFM. Рівень шуму при цьому виявляється на позначці 32 дБ. Якщо врахувати, що HDD-кулер не є основною системою охолодження в комп'ютері, то значення в 32 дБ представляється досить великим.

В асортименті компанії MEGTRON можна ще знайти дуже схожу систему охолодження Maxtron CF-602 з двома такими ж 60 мм вентиляторами і модель CF-801 з одним 80 мм вентилятором. Звичайно ж кулер з великим вентилятором виглядає набагато привабливіше, бо швидкість обертання його крильчатки менше, а відповідно менше виявляється і рівень шуму (21 дБ ).

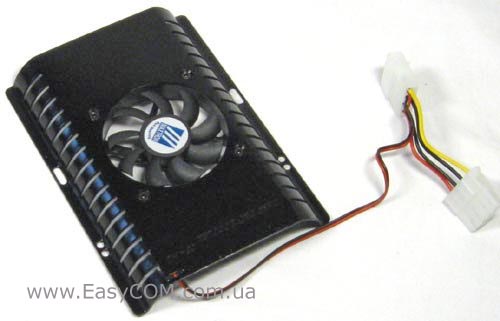

Вертаючись до розгляду безпосередньо кулера Maxtron CF-601, можна відзначити, що його провід живлення обережно прикріплений біля краю металевого корпусу.

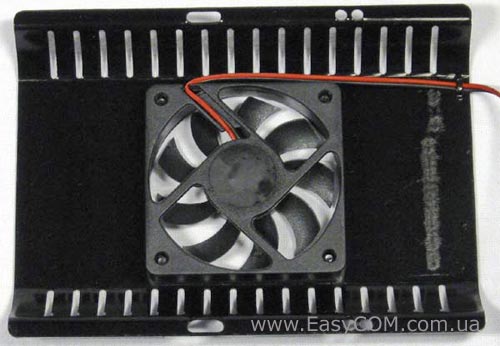

Корпус кулера Maxtron CF-601 виконаний таким чином, щоб більш повно використовувати повітряний потік, який нагнітається, обмеживши його розсіювання. Великий кожух кулера здатний майже по всій довжині перекривати жорсткий диск.

Живлення вентилятора, зазвичай, здійснюється від 4-контактного роз’єму для периферійних пристроїв.

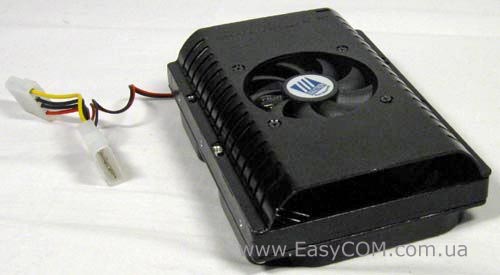

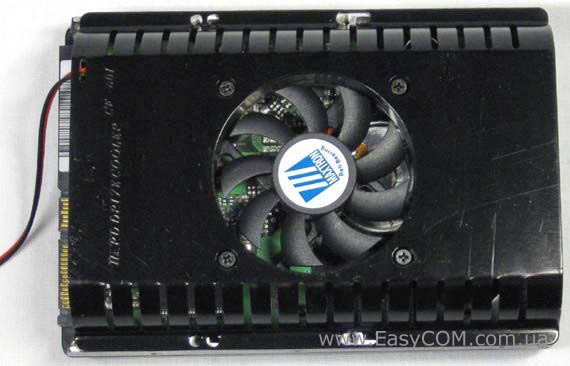

Встановлюється кулер Maxtron CF-601 звичним способом, шляхом прикручування його до нижньої частини жорсткого диску. Відзначимо, що в деяких корпусах висоти відсіку 3,5"  вистачає тільки для щільного встановлення жорсткого диску. У таких випадках дуже проблематично буде вставити жорсткий диск разом з прикрученим кулером, бо капелюшки гвинтів опиняються саме над напрямними відсіку. В цьому випадку вигідно відрізняються корпуси з «салазочним» кріпленням, у них така проблема відсутня.

Тестування

Конфігурація тестового обладнання:

Процесор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативна пам'ять	2 х DDR 2-800 1024 Мб Apacer PC6400
Відеокарта	ASUS M2N-CM DVI (AM2, DDR2, ATX)
Жорсткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Блок живлення	Fortron ATX 400-PNF, 400 Вт, 120 мм вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91
Додатковий 120 мм вентилятор	Coolink SWi 1201 (1200 про/хв, 38 СFM)

Більш докладний опис умов проведення тестування ми приводили в огляді кулера VIZO Orbiter.

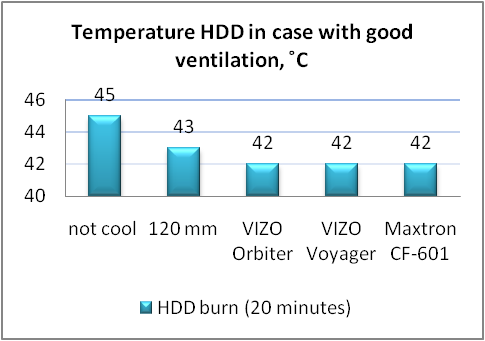

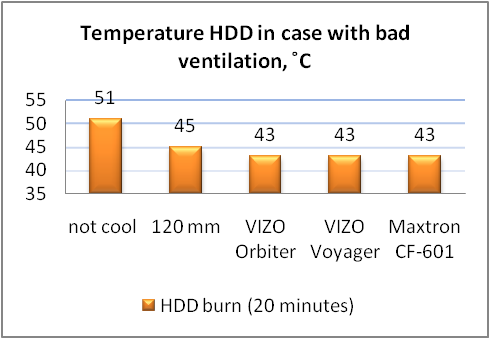

Графік, названий «Temperature HDD in case with good ventilation», являє собою тестування просто в корпусі COLORSit ATX-L8032, а названий «Temperature HDD in case with bad ventilation» показує точно таке тестування, але в корпусі із заклеєною передньою панеллю і додатковою сіткою під відсіками накопичувачів. В обох випадках внутрішня вентиляція створювалася одним 92 мм вентилятором, встановленим на задній панелі.

Власне, стосовно ефективності охолодження Maxtron CF-601 мало чим відрізняється від інших вже протестованих нами HDD-кулерів, бо всі вони створюють приблизно рівний потік повітря. Якщо ж порівнювати з іншими видами охолодження накопичувачів, то за графіком помітна перевага індивідуальних систем. А у випадку використання більш гарячішого жорсткого диску можна чекати ще більшої різниці в продуктивності. Але у вентилятора на передній панелі є і своя перевага - він здатен охолоджувати декілька накопичувачів одночасно.

Оцінюючи Maxtron CF-601 за рівнем шуму суб'єктивно здається, що виробник злегка погарячився вказавши 32 дБ. Шум, звичайно ж, вище, ніж у моделей компанії VIZO, але не набагато. Хоча при цьому у вентилятора чутний ще і невеликий тріск двигуна. Щоб переконатися, що шумить не підшипник, ми відклеїли наклейку на вентиляторі і впевнилися, що підшипник добре змазаний, а потріскує саме двигун.

Висновки

Підвівши підсумок можна сказати, що Maxtron CF-601 не може носити звання одного з найгірших HDD-кулерів, бо згідно ефективності він нічим не поступається подібним до нього рішенням. Звичайно, кулер Maxtron CF-601 не має таких вигадливих форм або світлодіодного підсвічування, як деякі моделі більш іменитих компаній, але можливість поліпшити охолодження «вінчестера» за в рази менші кошти підкуповує. Тому придбання Maxtron CF-601 може бути виправдано, не дивлячись на його основний недолік - великий рівень шуму. Для більшої впевненості і продовження терміну служби кулера ми рекомендуємо не полінуватися і заглянути під наклейку вентилятора, щоб переконатися у якості змащення підшипника. Також неприємним моментом для майбутніх власників може стати процес встановлення жорсткого диску в корпус із малою відстанню між напрямними у відсіках для 3,5" пристроїв, тому не зайвим було б переконатися заздалегідь, чи дозволить кошик використовувати такий індивідуальний кулер.

Переваги:

• гарна продуктивність.

Недоліки:

• відносно високий рівень шуму;
• можливі складності при встановленні у відсіки з малою відстанню між напрямними.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ООО ПФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
