Огляд процесорної системи рідинного охолодження EKWB EK-AIO 360 D-RGB: перше знайомство

15-06-2022

Напевно, деяким читачам при першому погляді на заголовок може здатися, що йтиметься про СРО від якогось нового бренду з Піднебесної. Але ті, хто не один рік стежать за водянками, добре знайомі принаймні заочно з брендом EKWB зі Словенії. Сама розшифровка абревіатури EK Water Blocks дозволяє легко зрозуміти цільову спрямованість даної компанії.

Щоправда, донедавна її знали насамперед як виробника компонентів для самостійної збірки системи рідинного охолодження. Проте все змінилося з виходом трьох лінійок пристроїв. Найбільше варіантів за розмірами СРО можна знайти серед моделей EKWB EK-AIO D-RGB – 120, 240, 280 та 360 мм. Якщо підсвічування вентиляторів і водоблока не потрібне, тоді підійдуть водянки EK AIO BASIC. А ось для любителів отримати максимальну продуктивність призначені пристрої EK AIO ELITE з металевим корпусом водоблока та подвоєною кількістю вентиляторів.

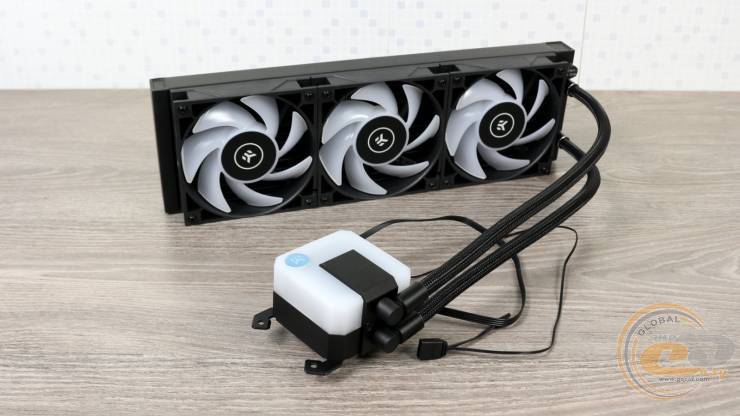

До нас же потрапила 360-мм СРО EKWB EK-AIO 360 D-RGB з трьома вентиляторами, пластиковим корпусом водоблока і RGB-підсвічуванням, що налаштовується. Про те, як усе це сяє, гуде і охолоджує розповімо далі в огляді.

Специфікація

Модель

EKWB EK-AIO 360 D-RGB

Підтримка процесорних роз'ємів

AMD Socket AM4

Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1366 / LGA1200 / LGA1700 / LGA2011 / LAG2011-3 / LGA2066

Термоінтерфейс

Нанесений на підошву водоблока + термопаста EK-TIM Ectotherm у комплекті

Довжина сполучних шлангів (власні вимірювання), мм

400 (390)

Радіатор

Матеріал

Алюміній

Розміри (власні виміри), мм

395х20х27 (397 х120х28)

Водоблок

Розміри (власні виміри), мм

88x70x53 (70х70х52)

Номінальна напруга живлення, В

12

Роз'єм живлення

4-контактний

Діапазон швидкості обертання насоса

520–2600 ±10%

Довжина кабелю живлення/підсвічування, см

47/51

LED-підсвічування

Є

Вентилятори

Модель

EK AIO Vardar S 120-ER D-RGB

Розміри, мм

120х120х25

Кількість

3

Підтримка ШИМ-регулювання швидкості обертання лопатей

Є

Напруга живлення, В

12

Швидкість обертання, об/хв

550–2200 ±10%

Рівень шуму, дБА

до 36,4

Максимальний повітряний потік, CFM (м3/год)

66,04 (112,2)

Статичний тиск, мм вод. ст.

2,89

Роз'єм живлення

4-контактний

LED-підсвічування

Є

Довжина кабелю живлення/підсвічування/розгалужувача, см

50/51/13

Гарантія, років

5

Сайт виробника

EKWB
EK AIO
EK AIO 360 D-RGB

Упаковка та комплект постачання

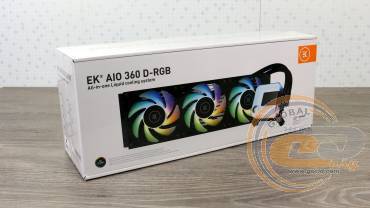

Приємна поліграфія у фірмових кольорах не тільки тішить очі, а й повідомляє базові відомості про пристрій (як ми вже звикли, англійською). Є тут і зображення кулера, і вказівка ​​габаритів, а ось технічної інформації хотілося б більше.

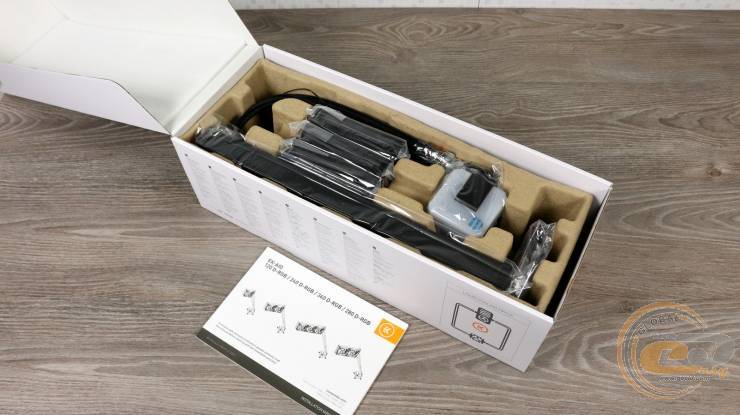

Зміст коробки надійно захищений: знизу і з боків — формою з пап'є-маше, а зверху — пом'якшувальною поролоновою вставкою.

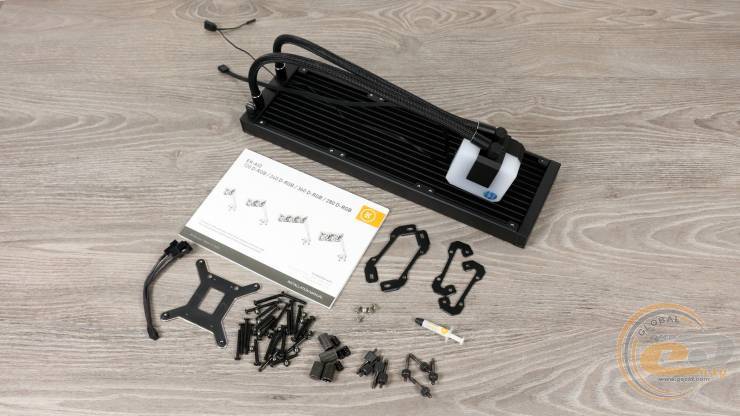

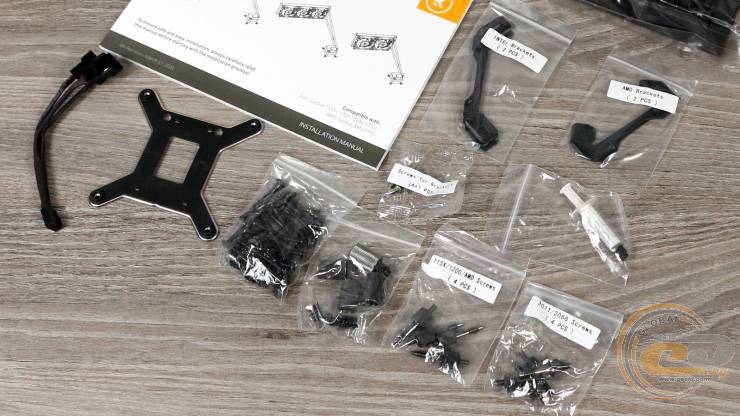

Разом із СРО та трьома вентиляторами постачається аж ніяк не малий набір супутніх компонентів, більшість з яких дбайливо розкладено по пакетах із допоміжними написами. Є тут:

  • металева пластина для платформ Intel
  • дві пари металевих скоб для платформ AMD та Intel
  • гвинти для їх фіксації
  • гвинти для фіксації радіатора у корпусі
  • гвинти для встановлення вентиляторів
  • шпильки, пружини та фігурні гвинти для фіксації водоблока на материнській платі

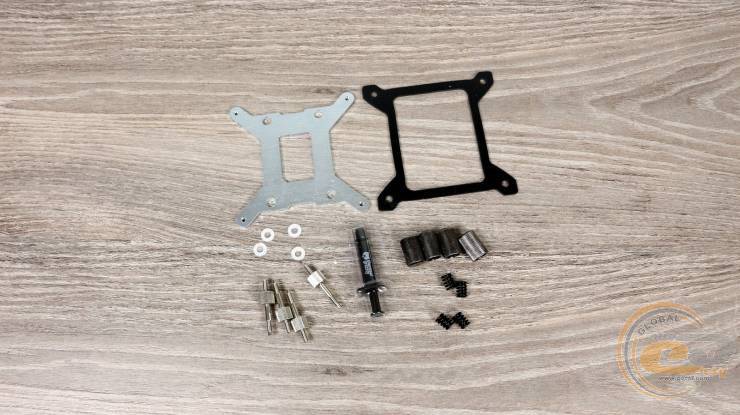

  • окремий набір кріплень для Intel Socket LGA1700 (на другому фото)
  • розгалужувач для підключення трьох вентиляторів до одного роз'єму живлення
  • фірмова термопаста EK-TIM Ectotherm
  • посібник із встановлення

Зовнішній вигляд та конструкція

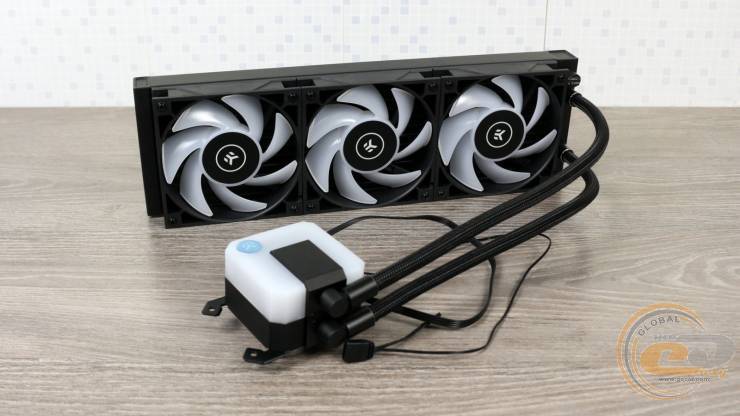

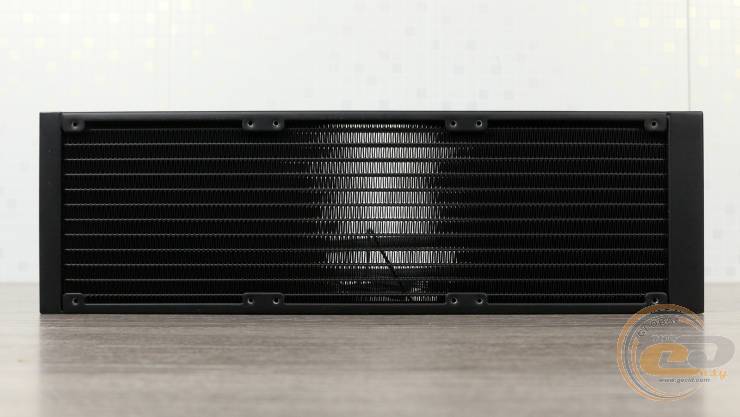

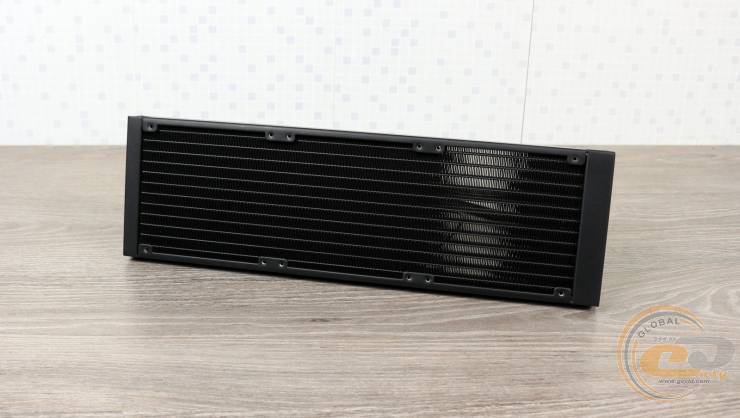

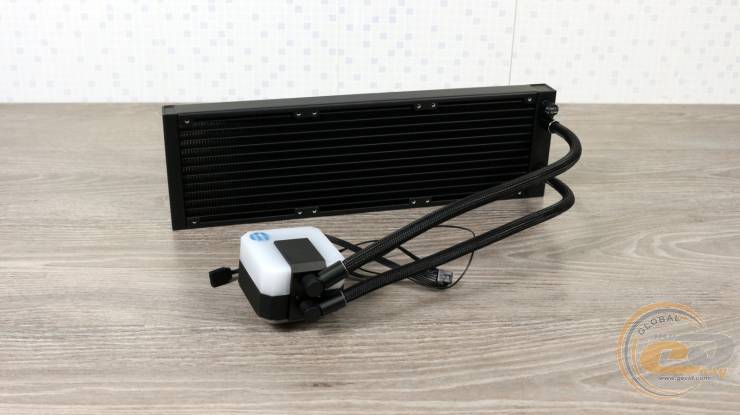

За великим рахунком, EKWB EK-AIO 360 D-RGB — цілком звична СРО з габаритним алюмінієвим радіатором розміром 397х120х28 мм, здатним розмістити три 120-мм вентилятори.

Останній складається з 14 каналів, усередині яких циркулює холодоагент. Проміжки між ними заповнені металевою стрічкою завтовшки близько 0,2 мм.

Таким чином ребра розташовані в середньому на відстані 14 мм, у результаті отримуємо звичайний показник щільності 18 FPI.

Крім пари фітингів, на радіаторі є отвір для обслуговування холодоагенту. Воно прикрите гарантійною наклейкою терміном дії цілих 5 років.

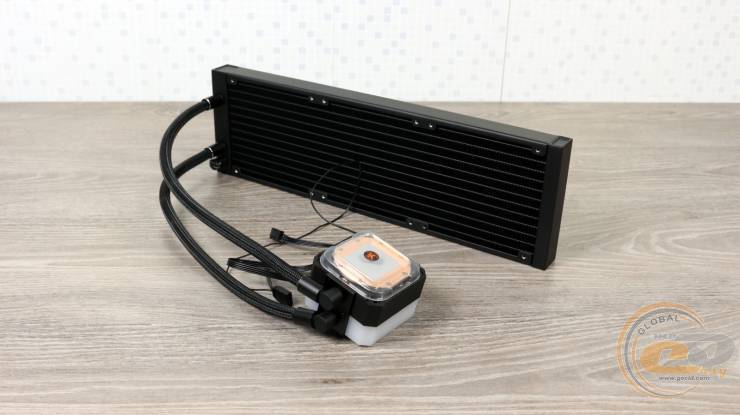

З водоблоком охолоджувач з'єднують два шланги в обплетенні довжиною 39 см. У свою чергу до блока вони підключені через Г-подібні фітинги, що обертаються.

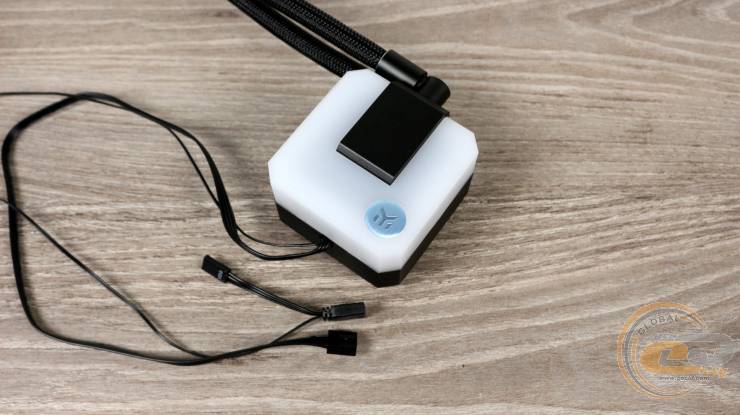

Сам водоблок EKWB EK-AIO 360 D-RGB має лаконічний дизайн, що запам'ятовується. Поєднання матового чорного ABS-пластика біля основи та білого у верхній частині виглядає красиво ще до ввімкнення підсвічування. Ну а логотип крім естетичної складової до того ж надає впізнаваності.

Усередині такої «коробочки» з розмірами 70х70х52 мм помістився насос із ШІМ-регулюванням частоти обертання лопат у широкому діапазоні - від 520 до 2600 об/хв. Тому для підключення живлення використовується 4-контактний конектор.

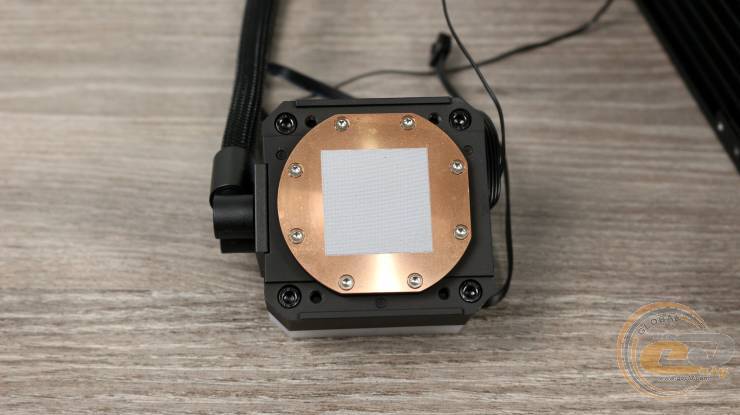

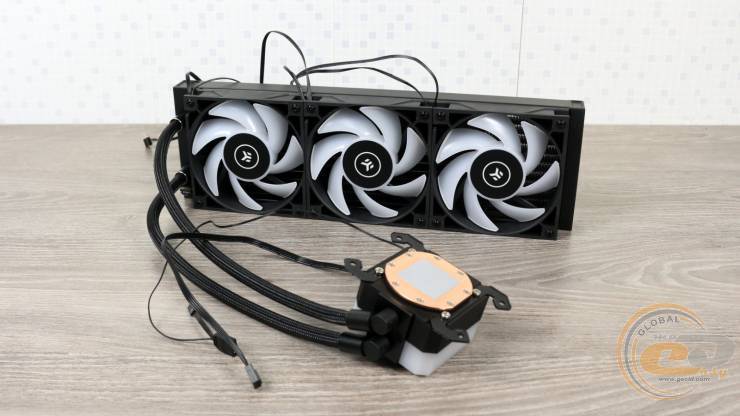

З протилежного боку маємо мідну основу з розмірами 56х59 мм. Термопаста вже спочатку нанесена виробником, при цьому в комплект дбайливо поклали ще й шприц із запасним компаундом. До речі, поверхня досить рівна, але до дзеркальної її шліфувати не стали.

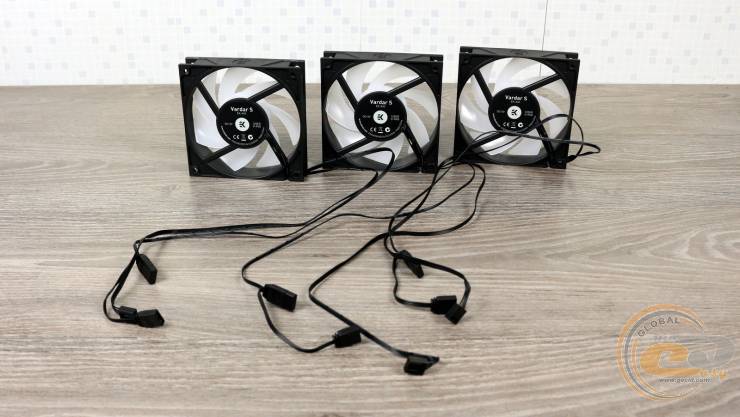

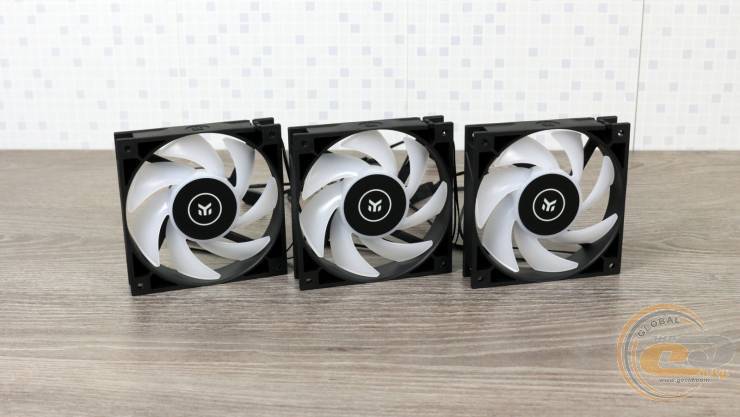

Тепер про вентилятори. За обдування радіатора відповідає трійка 120-мм EK AIO Vardar S 120-ER D-RGB із прозорою крильчаткою. Частота їх обертання змінюється від 550 до 2200 об/хв (±10%). При цьому широкий спектр має рівень шуму, який в піку досягає 36,4 дБ.

До речі, вентилятори EK Vardar S 120-ER D-RGB, без приставки AIO, мають аналогічні показники. Вони оснащуються підшипником ковзання (sleeve bearing) з ресурсом 50 000 годин і споживають лише 2,16 Вт (0,18 при 12 В). З огляду на схожу назву, ця інформація може бути справедливою і для комплектних рішень.

На жаль, прогумованих вставок у місці контакту вентиляторів та радіатора не передбачено.

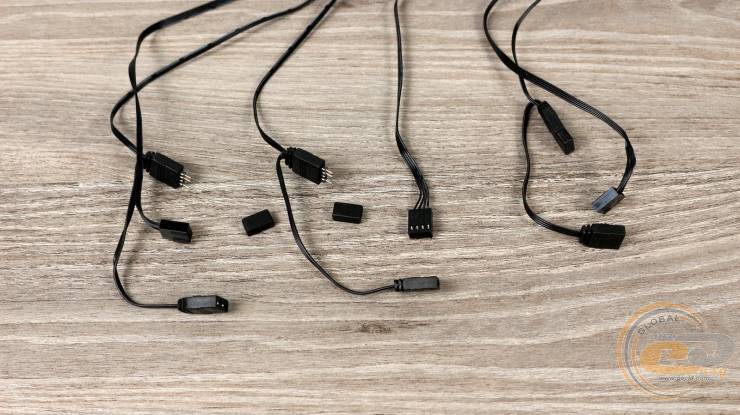

Для подачі живлення використовуються довгі 4-контактні кабелі довжиною 50 см, а для підключення підсвічування – 41 см +5V RGB. Останні можна легко з'єднати між собою для підключення одного роз'єму на платі. А комплектний розгалужувач дозволить під'єднати всі три вентилятори до єдиного конектора живлення.

До речі, вентилятори дуже просто кріпляться до радіатора за допомогою довгих комплектних гвинтів.

Процес встановлення

Система охолодження EKWB EK-AIO 360 D-RGB сумісна з процесорними роз'ємами AMD Socket AM4 та Intel Socket LGA1155/LGA1156/LGA1150/LGA1151/LGA1200/LGA2011/LAG2011-3/LGA2066. Для монтажу на Intel Socket LGA1700 у комплекті постачання передбачено додаткове кріплення.

У цьому відео на каналі виробника показано процес монтажу на різні платформи. Нижче ми поділимося власним досвідом у даній сфері на платформі AMD Socket AM4.

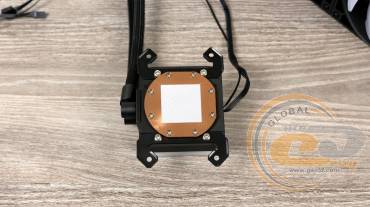

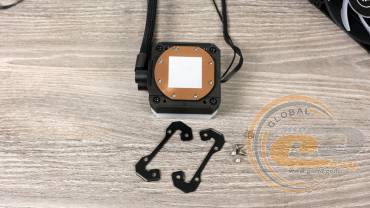

Почнемо із підготовки водоблока. До нього за допомогою чотирьох гвинтів (+ ще один запасний) прикручуємо пару металевих кріплень.

Тепер займаємось материнською платою. Спочатку відкручуємо комплектне пластикове кріплення на її зверхній боковині. Воно нам уже не стане в нагоді, на відміну від підсилювальної пластини.

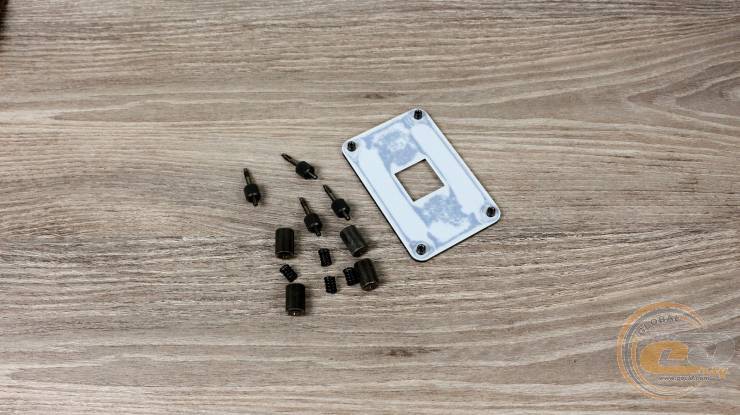

Також для зручності можна відразу відкласти всі комплектні шпильки, гвинти та пружини, що використовуються для платформи AMD. У їхній ідентифікації допоможуть позначки на пакетиках, якими вони відсортовані.

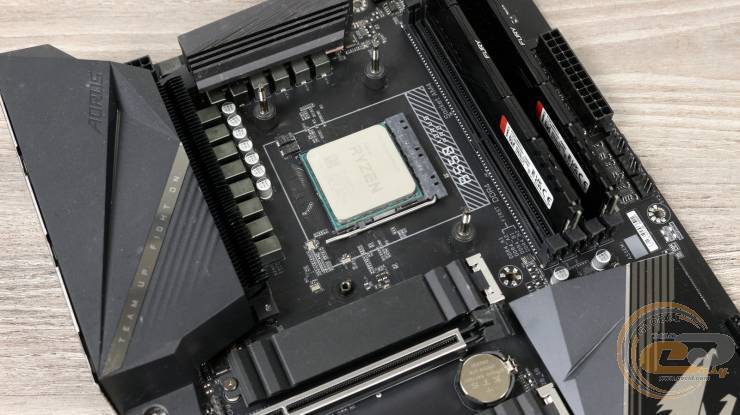

Тепер зі зверхнього боку підсилювальну пластину вкручуємо шпильки, встановлюємо процесор, наносимо термопасту, якщо це вже не перша установка.

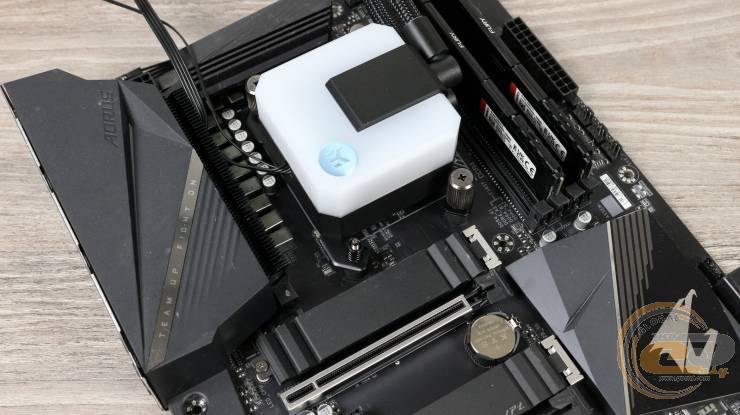

...а зверху фігурними гвинтами із пружинами фіксуємо водоблок. Ось так просто!

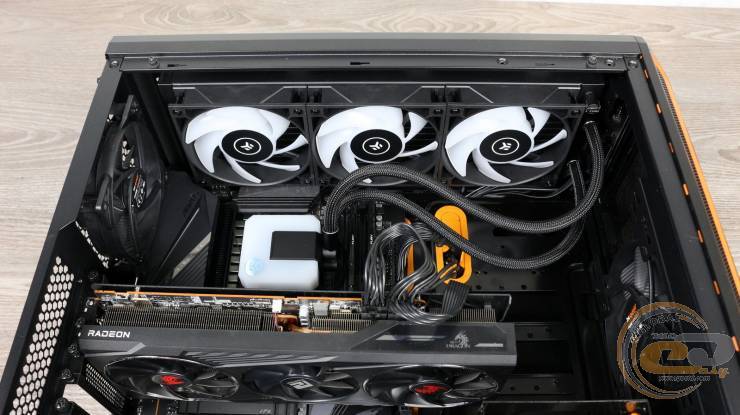

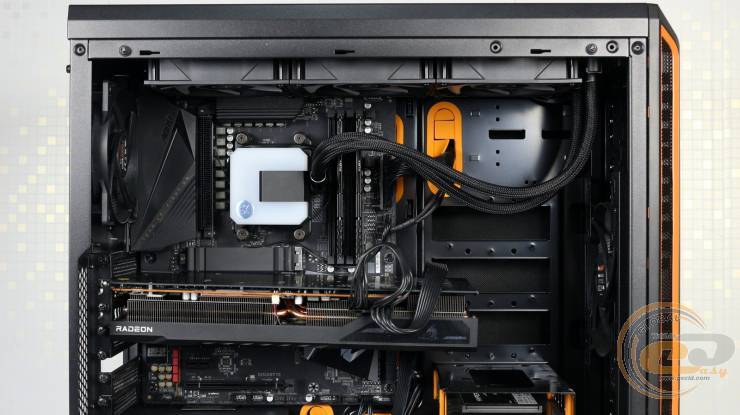

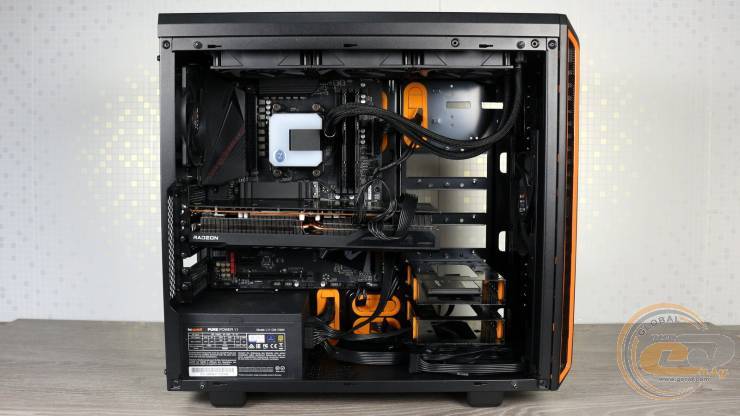

Далі материнську плату встановлюємо на піддон корпуса, а радіатор – одну з панелей усередині. У нашому разі для цієї мети чудово підходить верхня. Підключаємо кабелі, не забуваючи про комплектний концентратор – ось і готово! У цілому нині дана процедура здійснюється легко, не вимагаючи будь-якого додаткового досвіду.

Як видно, водоблок не заважає встановленню модуля пам'яті до першого слоту розширення, що є приємним «бонусом», зазвичай властивим для такого роду охолоджувачів.

Одна з головних переваг новинки EKWB EK-AIO 360 D-RGB не помітна аж до моменту подачі живлення. Разом з вентиляторами та насосом водоблока оживає і RGB-підсвічування. Налаштувати її можна, звичайно ж, на власний розсуд — для цього використовується фірмове ПЗ материнської плати. А найбільше очі тішить повноцінна роль водоблока у цьому ансамблі фарб.

Тестування

Нарешті переходимо до найцікавішого.

Найменування

Модель

Процесори

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP) @ 4,0 ГГц, 1,34 В

Материнські плати

GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX)

Оперативна пам'ять

2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX )

Відеокарта

PowerColor Red Dragon AMD Radeon RX 6800 (16 ГБ, 40% швидкості обертання вентилятора)

SSD

Kingston FURY SSD (SHFS37A/240G)

Блок живлення

be quiet! PURE POWER 11 (L11-CM-700W)

Корпус

be quiet! PURE BASE 600 Window Orange

Термопаста

Нанесена на основу

Зазначимо, що під час тестування СРО задній вентилятор на корпусі встановлювався на вдув. У той же час, при випробуванні можливостей баштового кулера вентилятор встановлювався вже на видув.

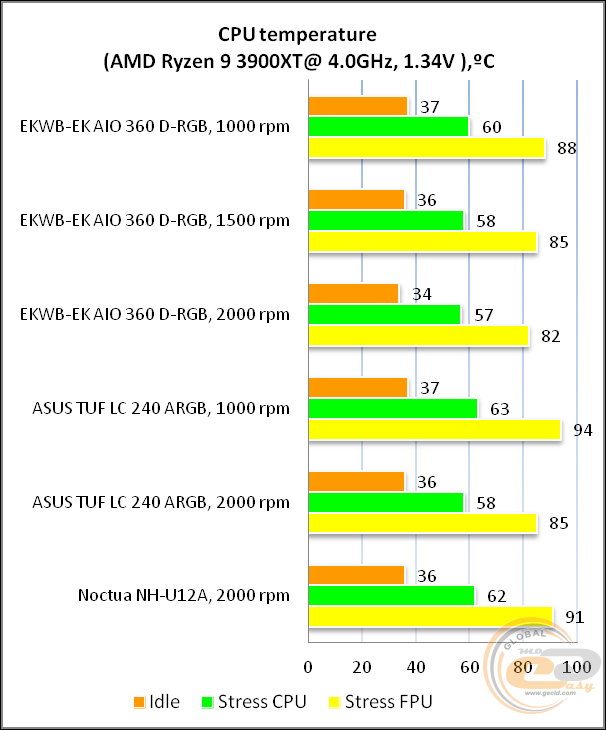

Неважко помітити, що EKWB EK-AIO 360 D-RGB навіть при скромних 1000 об/хв справляється з охолодженням розігнаного AMD Ryzen 9 3900XT навіть краще, ніж двовентиляторна башта Noctua NH-U12A.

Якщо ж подивитися на показники 240-мм водянки, то тут різниця вже не така істотна. Але вона все ще помітна - додаткові розміри радіатора і вентилятор дозволять або отримати аналогічні показники при більш комфортному тлі шуму, або відіграти до 3-6°C.

А тепер про ще один важливий показник – рівень шуму.

Швидкість обертання лопатей, об/хв

Рівень шуму

900

Майже безшумно, дуже комфортно

1400

Низький, комфортно

1500

Нижче від середнього, комфортно

1700

Середній шум, відносно комфортно

2000

Шум гучний, дискомфортний

По значеннями в таблиці видно, що діапазону регулювання від 900 до 2000 об/хв вистачає і для любителів тиші 900-1400 об/хв, і для готових шукати компроміс 1500 об/хв, і тим, для кого результат важливіший за все 1700-2000 об /хв.

Підсумок

Система рідинного охолодження EKWB EK-AIO 360 D-RGB стала першою «ластівкою» даного виробника в нашому затишному тестовому «гніздечку». У багатьох аспектах вона нагадує інші тривентиляторні СРО, але має й свої родзинки. Із найприємнішого — 5 років гарантії, можливість заміни холодоагенту та дуже гарне RGB-свічення водоблока.

Звичайно, найбільшою перевагою є висока її продуктивність. Як наслідок, порівняно з топовими баштами та двовентиляторними СРО маємо або перевагу в 3-9°C, або близьку ефективність при нижчому рівні шуму. На жаль, останнє стосується лише частоти обертання лопат до 1500 об/хв. Далі ж акустичний комфорт поступається місцем ще більш високій ефективності, але такий компроміс підійде далеко не всім. Також звично для СРО маємо хорошу сумісність із першим слотом ОЗП, чого зазвичай не скажеш при застосуванні габаритних баштових охолоджувачів.

У результаті EKWB EK-AIO 360 D-RGB забезпечує високу ефективність і, за наявності відповідного бюджету, добре підійде для відведення тепла від сучасних гарячих процесорів у розгоні або без.

Переваги:

  • відмінна продуктивність
  • тиха робота при звичайній експлуатації
  • стильний дизайн
  • RGB-підсвічування водоблока та вентиляторів
  • наявність отвору для заміни холодоагенту
  • простота встановлення
  • 5 років гарантії

Особливості:

  • помітний рівень шуму при високій швидкості обертання вентиляторів


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії EKWB за надану для тестування СРО.
