Огляд процесорної системи охолодження Deepcool GamerStorm Fryzen: коли дуже гаряче
04-12-2019
У своєму сегменті процесори AMD Ryzen Threadripper радують відносною доступністю і високою продуктивністю, спонукаючи одвічного конкурента до активних дій. Однак платою є високе їх тепловиділення, що вилилося в підвищені вимоги до системи охолодження.
Кулер Deepcool GamerStorm Fryzen створювався першочергово саме для власників даної платформи, хоча підтримка «народних» AMD Socket AMx і FMx також є. Але що було зроблено того, щоб ефективно відводити до 250 Вт тепла від топових багатоядерників? І яка реальна продуктивність даної моделі? Відповіді на ці та інші питання будемо намагатися дати далі.
Специфікація
Модель |
Deepcool GamerStorm Fryzen |
Підтримка процесорних роз'ємів |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ / TR4 |
Максимальний TDP процесора, Вт |
250 |
Розміри основи, мм |
46 х 68 |
Теплові трубки |
|
Матеріал |
Нікельований мідь |
Кількість |
6 |
Діаметр, мм |
6 |
Радіатор |
|
Матеріал |
Алюміній |
Кількість |
47 |
Кількість пластин на дюймів |
12 |
Товщина, мм |
0,3 |
Відстань між пластинами, мм |
2 |
Розміри (виміряно вручну), мм |
155 x 120 x 79 (158 х 120 х 55) |
Вентилятор |
|
Кількість |
1 |
Підтримка ШІМ-регулювання швидкості обертання лопатей |
Є |
LED-підсвічування |
RGB |
Напруга живлення підсвічування, В |
5 |
Струм підсвічування, А |
1,03 |
Енергоспоживання підсвічування, Вт |
5,15 |
Напруга живлення вентилятора, В |
12 |
Стартова напруга вентилятора, В |
7 |
Струм вентилятора, А |
0,19 |
Енергоспоживання вентилятора, Вт |
2,28 |
Тип підшипника |
Hydro Bearing |
Швидкість обертання, об/хв |
500 ± 150 – 1800 ± 10% |
Повітряний потік, м3/год (CFM) |
108,8 (64) |
Рівень шуму, дБ (А) |
17,8 – 41,5 |
Роз'єм живлення |
4-контактний |
Довжина кабелю, см |
30 |
Розміри, мм |
120 x 120 x 25 |
Загальне |
|
Термоінтерфейс |
Термопаста в шприці |
Розміри охолоджувача, мм |
164,6 х 81,5 x 124 |
Вага, г |
1187 |
Сайт виробника |
Упаковка і комплектація
Почнемо, звичайно ж, з упаковки. Фірмове зелено-сіре оформлення вже натякає на приналежність до бренду GamerStorm, що вийшов з-під крила компанії Deepcool. Коробка відкривається легким рухом руки. З інформації є як загальний перелік відомостей, так і докладна таблиця специфікації.

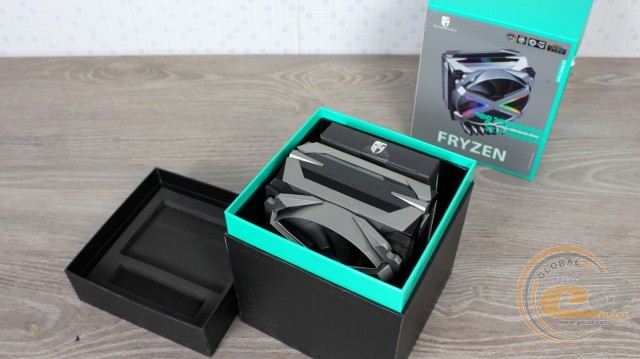

Усередині передбачена коробочка поменше, в якій дбайливо ховається сам кулер і ... ще одна коробка.

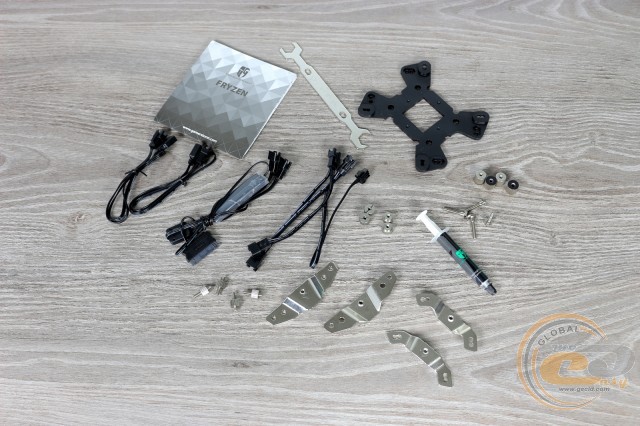

Вміст останньої містить чимало корисного:
- універсальну підсилювальну пластину з прокладками;
- набір металевих кріплень, стійок, гвинтів і гайок для різних платформ;
- гайковий ключ;
- кабелі для синхронізації підсвічування;
- кабель із виносною кнопкою управління підсвічуванням;
- термопасту в шприці;
- паперовий документообіг електронним.
Наявність багатьох аксесуарів пов'язано з підтримкою регульованого RGB-світіння, що відбилося і на вартості охолоджувача.
Зовнішній вигляд і конструкція

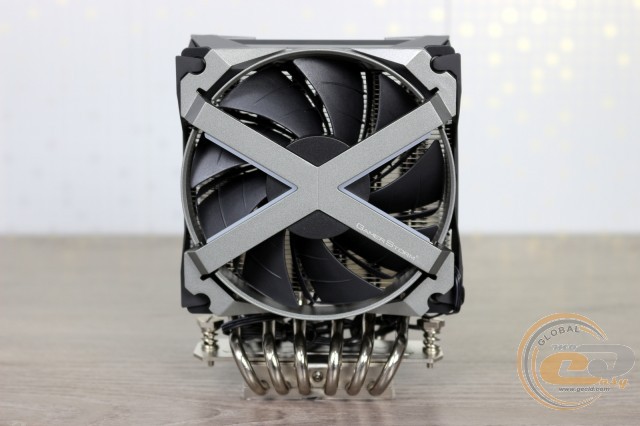

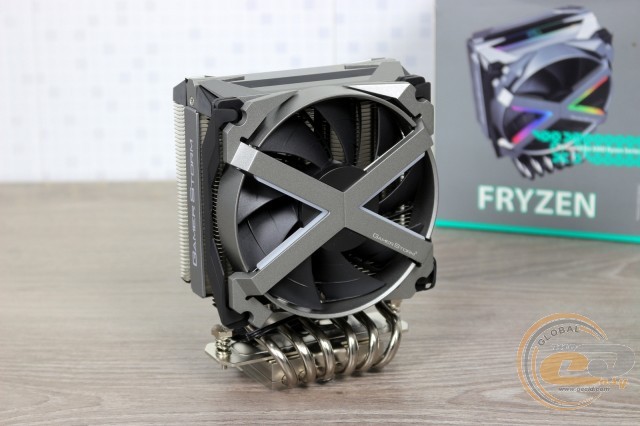

Оригінальні форми, матово-сріблясте забарвлення і родзинка у вигляді напису роблять пристрій максимально пізнаваним. Можливо, таке X-образне виконання сподобається не всім - як кажуть, на смак і колір... Але свого поціновувача і покупця пристрій обов'язково знайде.

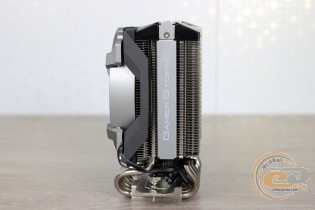

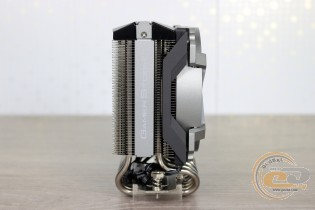

Чорні пластикові фіксатори з боків тримають зверхню панель і сам пропелер. У теорії симетрична конструкція радіатора дозволяє встановити ще один пропелер із зворотного боку. Але в такому разі вентилятор і скоби для його кріплення доведеться купувати окремо. Та й навряд чи додані компоненти будуть красиво поєднуватися з тим, що ми вже маємо. А адже над дизайном гарненько попрацювали - навіть на боковинах красується напис «GamerStorm».

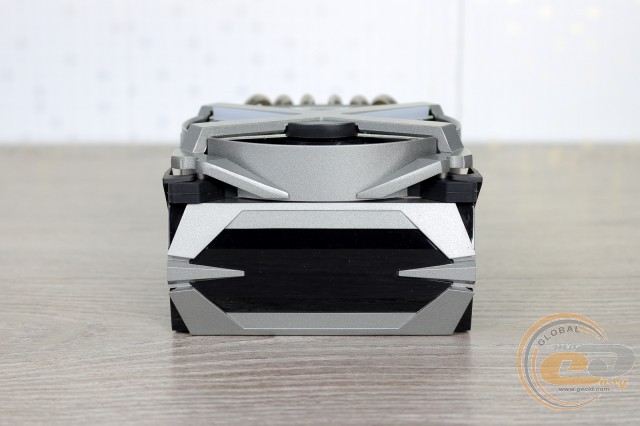

Кінчики теплових трубок заховані вглиб чергової сріблясто-чорної накладки. Разом із нею висота кулера досягає майже 165 мм, що обов'язково слід врахувати, адже поміститься він далеко не в кожен корпус.

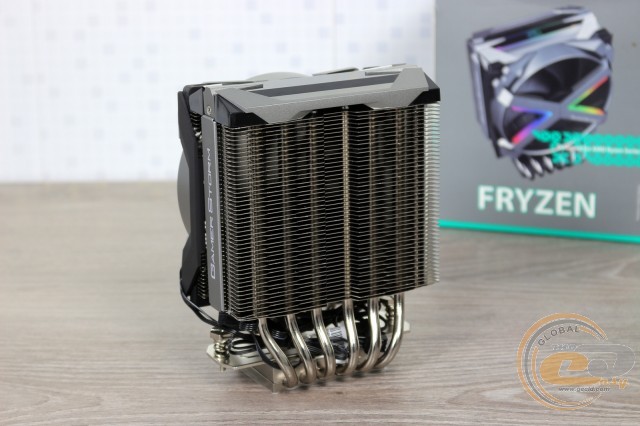

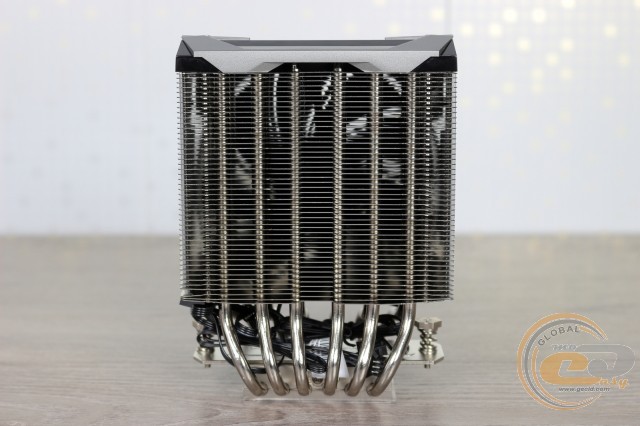

Ракурс «зі спини» відкриває вид на радіатор. У його основі знаходяться шість мідних теплових трубок діаметром 6 мм, покритих шаром нікелю, щоб уникнути окислення і падіння ефективності.
Їх розташування дозволяє максимально рівномірно розподіляти тепло по конструкції. Пластини ж набрані з порівняно тонких листів алюмінію товщиною 0,3 мм, розташованих на відстані 2 мм один від одного. У цілому більш-менш звична вежа.

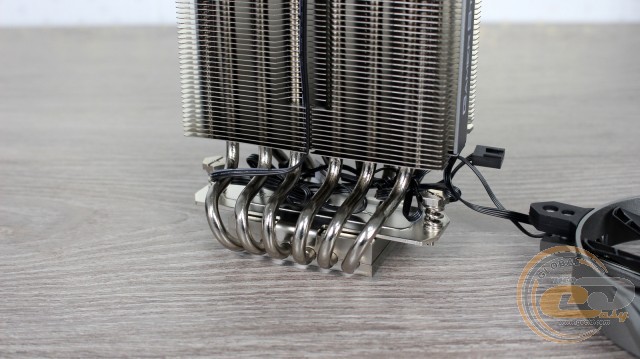

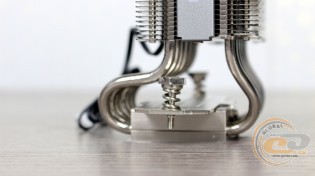

Але не в усьому. У основи теплові трубки обзавелися цікавим вигином, зміщуючи конструкцію щодо центру: навіть із вентилятором кулер не повинен заважати встановленню високих модулів ОЗП. Це ми обов'язково перевіримо під час монтажу.

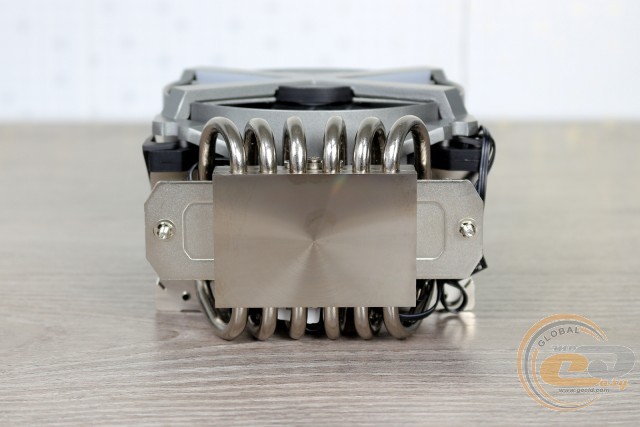

Зі зворотного боку основи застосовується притискна пластина з пружними гвинтами кріплення.
Контактує з CPU мідна поверхню також отримала нікельоване покриття. До речі, розміри основи (46 х 68 мм) вибрані не випадково. Саме такі габарити мають теплорозподільні кришки процесорів для платформи AMD Socket TR4. Отже, саме в складі таких високопродуктивних платформ очікується повне розкриття потенціалу Deepcool Fryzen.

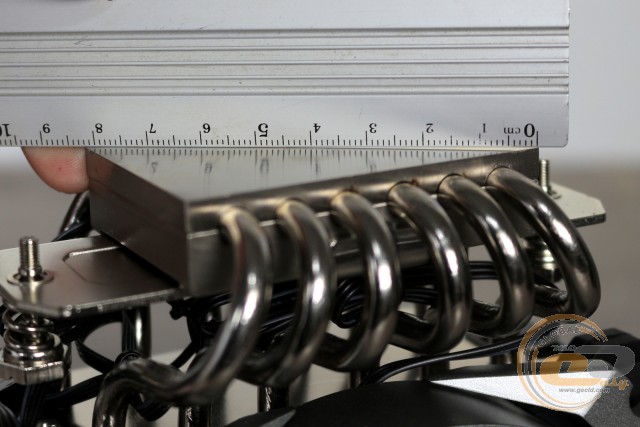

Що стосується якості обробки поверхні, то крім слідів шліфування, маємо також невелику кривизну. Через це кулер краще притискається в центрі, а з боків теплопередача погіршується через шар термоінтерфейсу.

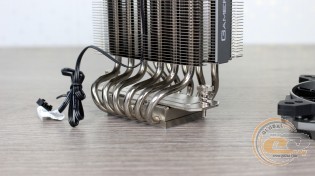

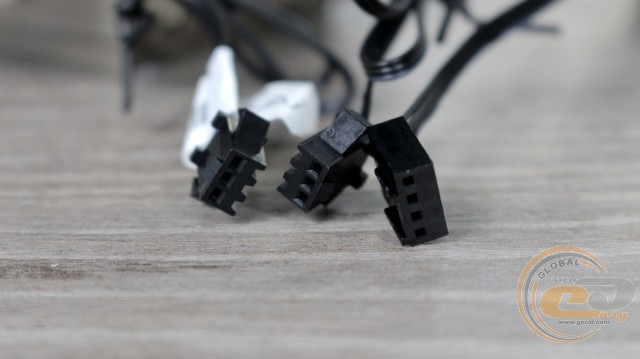

У поглибленні за пропелером ховається кабель підсвічування верхньої панелі. Ще один схожий дріт забезпечує світіння пропелера. Третій 30-см кабель - звичний 4-контактний для живлення пропелера і регулювання швидкості його обертання.
Перші два (40- і 50-см) через комплектні компоненти можна підключити до материнської плати з підтримкою технології синхронізації підсвічування. Тоді кулер стане одним цілим з іншими компонентами системи. Другий спосіб забезпечення підсвічування - ще один кабель, але вже з пультом управління на ньому і живленням через SATA-роз'єм.
У такому разі будуть використовуватися встановлені режими. А їх із головою вистачить, щоб урізноманітнити зовнішність будь-якого системника. Перемикання здійснюється простим натисканням виносної кнопки.

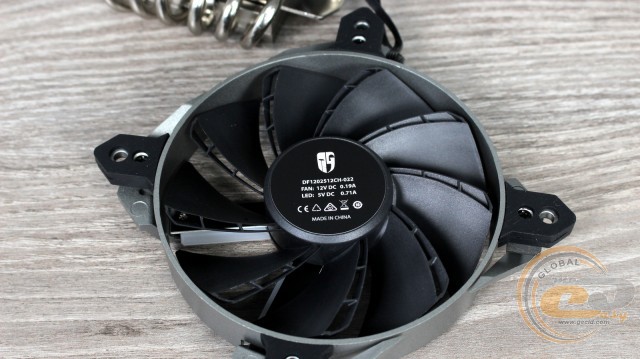

Застосовуваний вентилятор DF1202512CH ми вже зустрічали всередині блоків живлення лінійки Deepcool GamerStorm DQ. Так, ті ж оптимізовані подвійні лопаті і надійний гідродинамічний підшипник. Основна частина корпуса виконана з пластика, який по кутах доповнений вставками з щільної гуми. Так що зайвих вібрацій не передбачається.
Електротехнічні параметри вказані відразу для самого пропелера (12 В, 0,19 А) і для живлення вбудованого в нього LED-підсвічування (5 В, 0,71 А). При цьому частота обертання лопатей повинна залишатися в діапазоні від 500 ± 150 до 1800 ± 10% об/хв.
