Огляд і тестування процесорної системи охолодження Cooler Master MasterAir MA410P: магія підсвічування

Порівняно недавно ми познайомилися з парочкою цікавих заводських водянок від компанії Cooler Master, а ось повітряні системи охолодження даного виробника востаннє були протестовані нами практично три роки тому. Але це не означає, що тайванські інженери сиділи склавши руки, просто їх творіння з певних причин не потрапляли до нас. Благо, ситуація виправляється, і в нас на огляді один з нових процесорних кулерів – Cooler Master MasterAir MA410P.

Cooler Master MasterAir MA410P

Новинка відноситься до класу традиційних Tower-рішень, які використовують технологію прямого контакту з теплорозподільною кришкою CPU. По суті вона є вдосконаленою версією Cooler Master MasterAir Pro 4. Не обійшлося й без реалізації трендового RGB-підсвічування. При цьому орієнтовна ціна охолоджувача на вітчизняному ринку становить $43. Про все про це й поговоримо в даному матеріалі.

Специфікація

Модель

Cooler Master MasterAir MA410P (MAP-T4PN-220PC-R1)

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Теплові трубки

Матеріал

Мідь

Кількість

4

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

56

Товщина, мм

0,6

Відстань між пластинами, мм

1,8

Розміри основи, мм

37 х 35

Термоінтерфейс

Термопаста Cooler Master MasterGel у шприці

Кількість вентиляторів

1

Модель

Cooler Master MasterFan 120 AB (DF1202512RFMN)

Час напрацювання на відмову, годин

160 000

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Є

Напруга живлення вентиляторів, В

до 12

Споживаний струм, А

0,37 ± 10%

Швидкість обертання вентилятора, об/хв

650 – 2000 ± 10%

Рівень шуму, дБ

6 – 30

Максимальний повітряний потік, м3/год (CFM)

113,3 (66,7)

Статичний тиск, мм вод. ст.

2,34 ± 10%

Роз'єм живлення

4-контактний

Довжина кабелю, см

31

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

158,5 x 129 x 84

Вага радіатора, г

420

Гарантія, років

2

Сайт виробника

Cooler Master Co., Ltd.

Сторінка продукту

Упаковка і комплект постачання

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

Даний кулер постачається в картонній коробці середніх розмірів, яка оформлена в чорно-фіолетових тонах. На її гранях можна побачити барвисті зображення охолоджувача, перелік його основних переваг, а також детальну специфікацію.

Cooler Master MasterAir MA410P

До комплекту постачання Cooler Master MasterAir MA410P входить пластикова універсальна підсилювальна пластина з фіксаторами, металеве кріплення для різних платформ, набори шпильок, гайок і гвинтів, RGB LED-контролер, накидна голівка під хрестоподібну викрутку, гайковий ключ, додаткове кріплення вентилятора разом з гумовими прокладками, а також маленький шприц термопасти Cooler Master MasterGel і набір користувацької документації.

Зовнішній вигляд і конструкція

Cooler Master MasterAir MA410P

Cooler Master MasterAir MA410P − це класичний кулер баштової конструкції з алюмінієвим радіатором і тепловими трубками. При цьому його дизайн не можна назвати пересічним. У першу чергу завдяки цікавій формі штатного вентилятора і чорній верхній пластині радіатора з відштампованим логотипом виробника. Розміри новинки можна назвати «середніми по палаті». Простіше кажучи, охолоджувач повинен поміститися в більшість поширених корпусів формату Middle Tower, однак з високими модулями ОЗП можуть виникнути проблеми.

Cooler Master MasterAir MA410P

Конструкція теплорозсіювача складається з 56 алюмінієвих пластин завтовшки 0,6 мм кожна, напресованих на чотири U-подібні 6-мм теплові трубки з міжреберною відстанню 1,8 мм. Тобто він порівняно щільний, і його ефективність може серйозно залежати від швидкості пропелера, здатної створювати великий статичний тиск.

Cooler Master MasterAir MA410P

Розміри радіаторної частини складають 116 х 111 х 51 мм при вазі в 420 грамів. Місця контакту мідних трубок з алюмінієвими пластинами не покращені ні припоєм, ні термоклеєм, що типово для систем охолодження середнього рівня. При цьому пластини не деренчать і не зміщуються, а сидять як влиті.

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

Якщо розглядати радіатор під кутом, добре видно їх ступінчасту форму, а при погляді знизу можна помітити виштамповки, розташовані у вигляді точкового клину, і вирізи навколо трубок. За задумом виробника, все це покликане оптимізувати повітряний потік і направити його в найгарячіші місця. А завдяки шаховому розташуванню теплових трубок відбувається більш рівномірний розподіл тепла.

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

Основа Cooler Master MasterAir MA410P виконана за технологією прямого контакту (Direct Contact Technology 2.0), коли теплові трубки безпосередньо прилягають до кришки процесора. Самі вони впресовані просто в притискну пластину й сплюснені в єдину площину. Причому все зроблено з розумом, оскільки на стиках трубок практично немає щілин, що підвищує ефективність теплообміну між кулером і теплорозподільною кришкою процесора.

Cooler Master MasterAir MA410P

Підошва має розміри 37 х 35 мм і з коробки закрита захисною плівкою. До якості обробки поверхні та її рівності немає особливих претензій – все в межах норми.

Кріплення до платформ представлене у вигляді спеціальної розсувної X-подібної скоби, яка встановлюється зі зворотного боку основи, де є виступ з отвором і напрямним стопором, що перешкоджає її прокручуванню. Все по аналогії з легендарною «вежею» Cooler Master Hyper 212 Plus, яка була перевипущена відразу в декількох ітераціях.

Cooler Master MasterAir MA410P

У ролі штатного пропелера виступає фірмове 120-мм рішення Cooler Master MasterFan 120 AB (DF1202512RFMN) чорного кольору. Є підтримка ШІМ-регулювання швидкості обертання лопатей в діапазоні від 650 до 2000 об/хв з максимальним рівнем шуму не більше 30 дБ. Заявлений максимальний повітряний потік знаходиться на позначці 66,7 CFM або 113,3 м3/год, тоді як статичний тиск дорівнює 2,34 ± 10% мм вод. ст. Абревіатура «RFM» у маркуванні може вказувати на застосування поліпшеної вальниці ковзання з нарізкою (rifle bearing). При цьому термін напрацювання на відмову заявлений на рівні 160 000 годин (вражаючі 18 років безперервної роботи).

Cooler Master MasterAir MA410P

Прозора дев'ятилопатева крильчатка має оптимізовану форму, а також гладку внутрішню поверхню рами, що позитивно впливає на збільшення повітряного потоку й зменшення опору.

Кріплення вентилятора до радіатора здійснюється парою пластикових скоб – одна вже встановлена, друга йде в комплекті. Крім антивібраційних вставок по кутах «вітродуя», на самі кріплення по кутах клеються гумові накладки, що має додатково знижувати шум і вібрацію.

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

Для підключення застосовується 4-контактний кабель в обплетенні завдовжки 31 см. Схожий дріт, але вже завдовжки 30 см, відповідає за роботу підсвічування. Його можна підвести безпосередньо до материнської плати. Якщо вона вміє керувати RGB-ілюмінацією (16,8 мільйонів кольорів), то можна буде все налаштувати через фірмове ПЗ і навіть синхронізувати з іншими комплектуючими та периферією. Якщо ж ні, то виробник поклав у комплект RGB LED-контролер у вигляді невеликого пульта, який через відповідний перехідник (4-контактний «тато-тато») підключається до пропелера, а живлення подається через Molex. Управління здійснюється за допомогою трьох кнопок, які відповідають за вибір яскравості, кольору й ефекту (доступно 6 типів).

Процес встановлення

Систему охолодження Cooler Master MasterAir MA410P можна встановити на будь-яку материнську плату з відповідним процесорним роз'ємом AMD або Intel: Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ і Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 відповідно. Сама процедура детально описана в комплектному керівництві користувача, яке виконане у вигляді картинок, які не потребують перекладу – все гранично просто й зрозуміло. Дану дія продемонструємо на прикладі традиційних стендових платформ AMD Socket AM3+ і Intel Socket LGA1155.

Cooler Master MasterAir MA410P

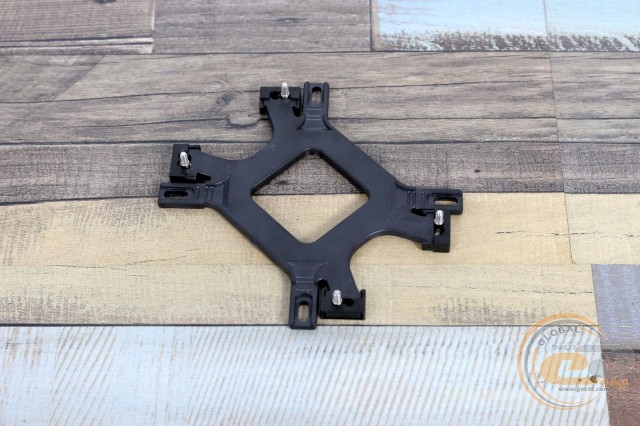

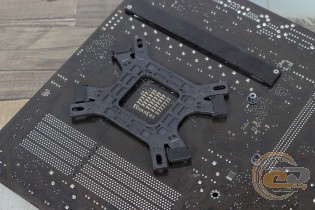

На материнських платах під процесори AMD замість стандартного кріплення використовується комплектна універсальна підсилювальна пластина. Перевертаємо її на себе стороною c написом AMD, встановлюємо шпильки в потрібні отвори й фіксуємо їх за допомогою пластикових кріплень.

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

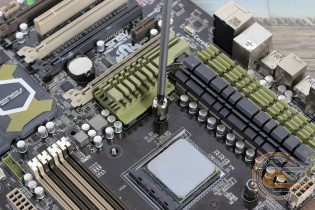

Тепер монтуємо отриману конструкцію на материнську плату. З лицьового боку накручуємо гайки з діелектричними прокладками. Для цього можна скористатися комплектною накидною голівкою і хрестоподібною викруткою.

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

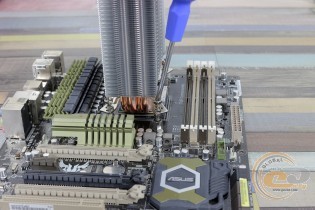

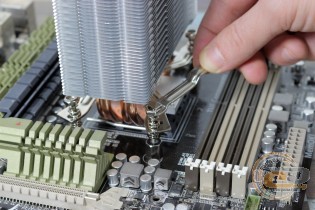

Потім наносимо термопасту, ставимо кулер на процесор, не забуваючи зняти захисну плівку з основи, і рівномірно затягуємо його X-подібною скобою з підпружиненими гвинтами. Робити це зручніше без встановленого вентилятора й за допомогою комплектного гайкового ключа, оскільки викруткою не дістати. Зусилля притиску можна регулювати центральним гвинтом.

Cooler Master MasterAir MA410P

Далі закріплюємо вентилятор. Підключаємо його до відповідного роз'єма на системній платі й до RGB LED-контролера. Якщо ваша материнська плата вміє керувати підсвічуванням, можна не використовувати контролер.

На платформі AMD змонтований кулер частково перекриває перший DIMM-слот, що призводить до перекосу високих модулів ОЗП, які можуть відмовитися запускатися. У такому випадку доведеться використовувати інші слоти або плашки звичайної висоти.

У випадку з платформою на базі процесора Intel маємо схожий алгоритм, але доведеться перевернути підсилювальну пластину й використовувати діагональні кріпильні отвори.

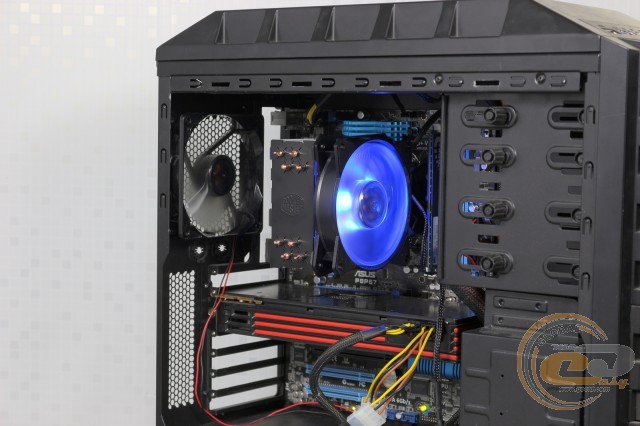

Після монтуємо її на материнську плату і зверху прикручуємо гайки. Слідом ставимо та фіксуємо сам кулер. Повністю зібраний охолоджувач ніяк не перешкоджає встановленню масивних оверклокерських модулів пам'яті й не конфліктує з охолодженням підсистеми живлення на системній платі.

З візуальної точки зору Cooler Master MasterAir MA410P гармонійно впишеться в будь-яку збірку й однозначно стане її прикрасою. Багатьом повинна сподобатися ефектна і досить м'яка RGB-підсвічування (яскравість регулюється), тому краще мати корпус з прозорою бічною стінкою, щоб можна було нею милуватися і показувати оточуючим.

Тестування

Для тестування процесорної системи охолодження Cooler Master MasterAir MA410P використовувалося таке обладнання :

Процесори

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентилятори)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Cooler Master MasterAir MA410P Cooler Master MasterAir MA410P

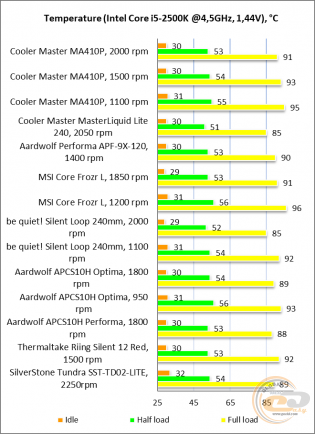

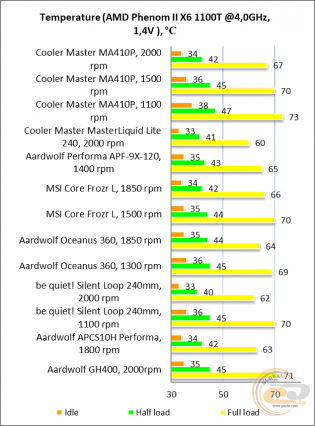

Для початку варто відзначити, що навіть на знижених швидкостях Cooler Master MasterAir MA410P справляється з охолодженням розігнаних до значних 4 – 4,5 ГГц багатоядерних стендових процесорів, залишаючись практично безшумним. За рівнем ефективності його можна порівняти з дорожчим баштовим кулером MSI Core Frozr L і водянкою Aardwolf OCEANUS 360. Але бюджетні варіанти, як Aardwolf Performa 9X і APCS10H Performa, змогли забезпечити трохи кращі показники.
Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження має змінний характер (наприклад, в іграх), можна сміливо розраховувати на нижчі температурні показники.

Cooler Master MasterAir MA410P

Даний кулер з доблестю пройшов випробування на 300-Вт нагрівальному елементі, показавши гарні результати навіть у тихому режимі (6 В, 1000 об/хв). На графіку прекрасно видно, як росте ефективність охолодження зі збільшенням швидкості пропелера, що стало наслідком доволі щільного радіатора.

Напруга живлення, В

Швидкість обертання лопатей, об/хв

Рівень шуму

5

800

Безшумно

6

1000

Безшумно

7

1200

Майже безшумно

8

1350

Дуже тихо

9

1600

Тихо

10

1750

Нижче середнього

11

1900

Нижче середнього

12

2000

Середній

Штатний пропелер залишається тихим аж до 1600 об/хв, але навіть на позначці в 2000 об/хв звук залишається цілком прийнятним для використання на постійній основі.

Висновки

Cooler Master MasterAir MA410P

Для чого потрібні процесорні системи охолодження? Правильно, щоб відводити тепло від цього самого процесора. І треба сказати, що Cooler Master MasterAir MA410P прекрасно справляється з цим завданням, забезпечуючи комфортні температурні показники розігнаних стендових багатоядерних CPU, хоча об'єктивно вона дещо програє за ефективністю доступнішим конкурентам. Але тут вступає в гру друга складова – зовнішній вигляд.

Новинка виглядає значно цікавішою своїх бюджетних аналогів, у тому числі завдяки штатному вентилятору з ефектним барвистим підсвічуванням. Причому в комплекті йде RGB LED-контролер, який спрощує управління ілюмінацією. Також варто зазначити, що пропелер заснований на довговічній вальниці (ймовірно, вальниця ковзання з нарізкою (rifle bearing)) із заявленим терміном служби 160 000 годин (більше 18 років безперервної роботи), підтримує ШІМ-регулювання в широких межах, залишаючись доволі тихою, і має антивібраційні вставки, а в комплекті є додаткове кріплення для встановлення другого пропелера.

На окрему увагу заслуговує проста й надійна система кріплення з високим зусиллям притиску, а також сумісність практично з усіма сучасними платформами. Серед особливостей варто згадати часткове перекриття першого DIMM-слота на платформі AMD.

Як підсумок, якщо вам потрібна не лише максимальна ефективність і довговічність за мінімальні гроші, а й важлива естетична складова, то Cooler Master MasterAir MA410P виглядає гідним кандидатом на придбання.

Переваги:

  • сумісність практично з усіма актуальними і деякими застарілими платформами;
  • використання ШІМ-регульованого 120-мм вентилятора з широким робочим діапазоном і тривалим терміном служби;
  • комфортний рівень шуму на всьому діапазоні обертання;
  • хороша сумісність з габаритними комплектуючими в системі;
  • наявність LED-підсвічування пропелера;
  • комплектний RGB LED-контролер;
  • проста і надійна система кріплення;
  • хороший комплект постачання.

Особливості:

  • часткове перекриття першого DIMM-слота на платформах AMD.

design

Автор: Віктор Єфіменко

Висловлюємо подяку компанії Cooler Master за надані для тестування системи охолодження.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
