Огляд і тестування процесорної системи охолодження Cooler Master MasterAir MA410M: веселка з управлінням
18-07-2018
Процес встановлення
Кулер Cooler Master MasterAir MA410M можна встановити на будь-яку материнську плату з відповідним процесорним роз'ємом: Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 і AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+. Сама процедура детально описана в комплектній інструкції для користувача, яка виконана у вигляді картинок, які не потребують перекладу - все гранично просто і зрозуміло. Ми ж продемонструємо її на прикладі традиційних стендових платформ AMD Socket AM3+ і Intel Socket LGA1155.
На материнських платах під процесори AMD замість стандартного кріплення використовується комплектна універсальна підсилювальна пластина. Перевертаємо її від себе стороною c написом AMD, встановлюємо шпильки в потрібні отвори і фіксуємо їх за допомогою пластикових кріплень.
Тепер монтуємо отриману конструкцію на материнську плату. З лицьового боку потрібно закріпити втулки з різьбленням, затягнувши їх маленьким зігнутим ключиком або скориставшись накидною головкою і викруткою.
Потім наносимо термопасту, ставимо кулер на процесор, не забуваючи зняти захисну плівку з підстави, і фіксуємо його X-подібною скобою з пружними гвинтами. Робити це зручніше за допомогою хрестоподібної викрутки, без встановлених пропелерів. В іншому випадку на допомогу приходить вже згаданий ключик. Варто відзначити, що гвинтова різьба невелика, тому можуть виникнути невеликі труднощі. Зусилля притиску скоби можна регулювати центральним гвинтом.

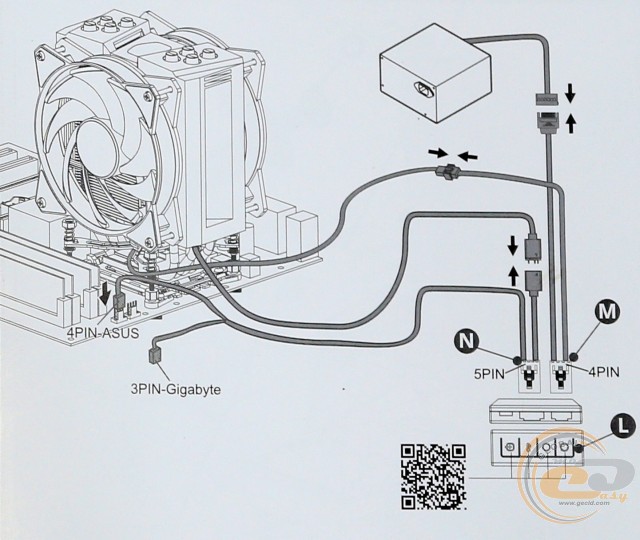

Фінальним штрихом є підключення вентиляторів до RGB LED-контролера і материнської плати. Сама дія наочно проілюстрована в інструкції і не вимагає пояснень.

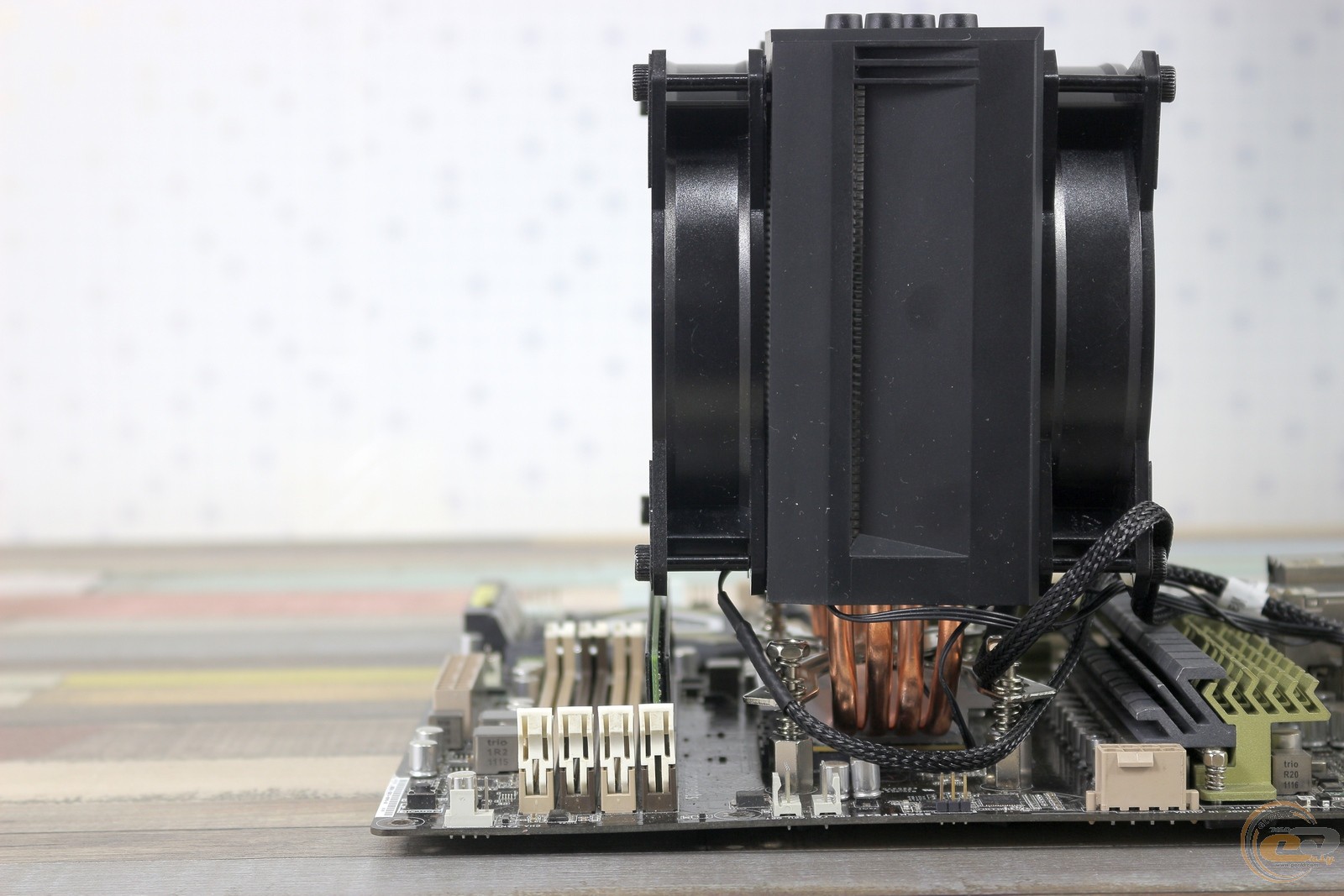

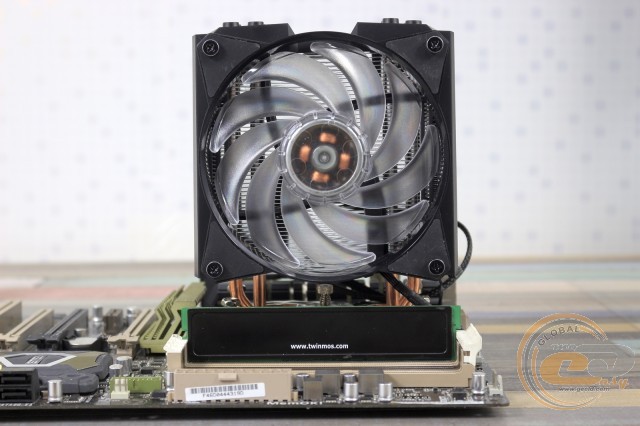

На платформі AMD змонтований кулер не конфліктує з охолодженням VRM на материнській платі, хоча і нависає над ним, і не перешкоджає монтажу модулів пам'яті стандартної висоти (до 34,5 мм), але версії з високими радіаторами в перший DIMM-слот не вмістяться.

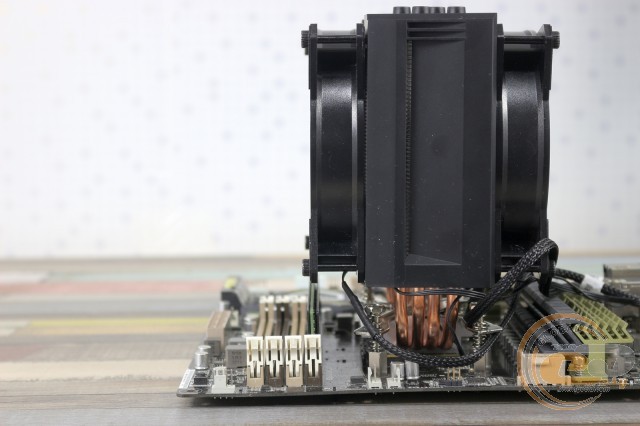

У випадку з платформою на базі процесора Intel маємо схожий алгоритм, але доведеться перевернути підсилювальну пластину і використовувати діагональні кріпильні отвори. Інших змін немає. Після встановлення перший DIMM-слот також буде перекритий для габаритних модулів ОЗП.

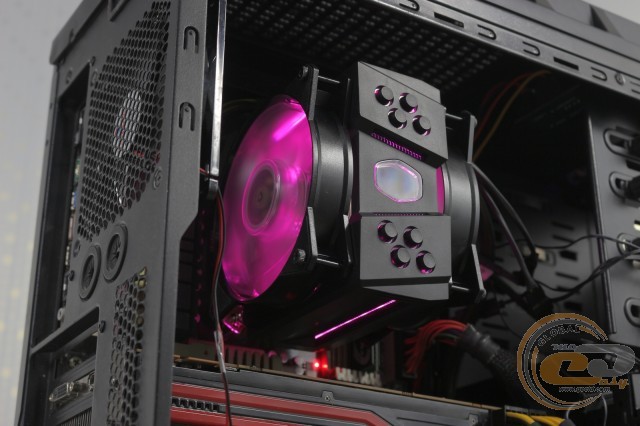

Усередині системного блоку Cooler Master MasterAir MA410M виглядає дуже привабливо і незвично. Усе завдяки футуристичному дизайну і добре відпрацьованим багатобарвним підсвічуванням. Що стосується вбудованого термодатчика, то його можна активувати кнопкою на пульті. У результаті при невисоких температурах ЦП ми бачимо світіння синього кольору, а при максимальних навантаженнях його колір змінюється на червоний. Відео нижче наочно демонструють процес налаштування ілюмінації й її зовнішній вигляд у динаміці.
Управління підсвічуванням Cooler Master MasterAir MA410M
RGB-підсвічування Cooler Master MasterAir MA410M
Тестування
Для тестування процесорної системи охолодження Cooler Master MasterAir MA410M використовувалося таке обладнання:
Процесор |
AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнські плати |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативна пам’ять |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Відеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с) |
Блок живлення |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентилятори) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

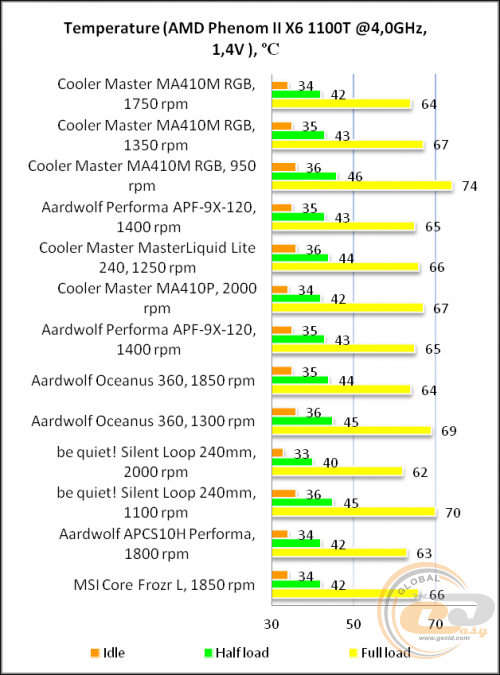

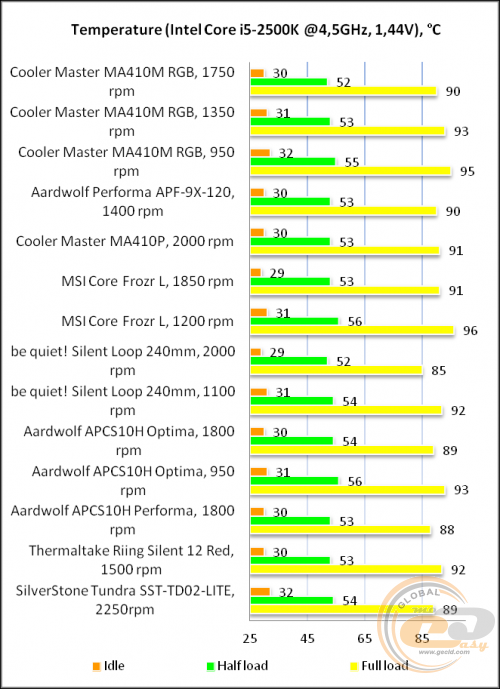

Чотири теплові трубки і відразу два вентилятора дозволяють Cooler Master MasterAir MA410M без проблем справлятися з охолодженням розігнаних до значних 4 - 4,5 ГГц багатоядерних стендових процесорів, навіть на знижених швидкостях роботи в тихому режимі. На максимальних частотах штатних пропелерів новинка за рівнем ефективності обходить свого побратима лінійки (Cooler Master MasterAir MA410P) і конкуруючу башту MSI Core Frozr L, поступаючись бестселеру Aardwolf APCS10H Performa і двосекційною СВО be quiet! SILENT LOOP 240mm.
Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.
Напруга живлення, В |
Швидкість обертання лопатей, об/хв |
Рівень шуму |
5 |
750 |
Безшумно |
6 |
870 |
Безшумно |
7 |
1020 |
Майже безшумно |
8 |
1170 |
Майже безшумно |
9 |
1380 |
Тихо |
10 |
1500 |
Нижче від середнього |
11 |
1620 |
Нижче від середнього |
12 |
1740 |
Середній |
Як бачите, діапазон регулювання швидкості штатних пропелерів досить великий. Вони залишаються тихими аж до 1380 об/хв, але навіть максимум у 1740 об/хв не повинен викликати ніякого дискомфорту.
Підсумки
У сучасному світі кулеру недостатньо бути просто ефективним, щоб на нього звернули увагу користувачі. Також важливий і зовнішній вигляд! І треба сказати, що у Cooler Master MasterAir MA410M з цим повний порядок. Він має оригінальний футуристичний дизайн із дуже цікавим підсвічуванням, яким легко управляти не тільки материнською платою, а й за допомогою комплектного RGB LED-контролера.
Що він зможе охолодити? Новинка впорається з помірним розгоном практично будь-якого сучасного процесора, попутно не порушуючи ваш акустичний комфорт. До плюсів також можемо записати універсальність системи охолодження, надійне кріплення і цілих п'ять років гарантії. З особливостей варто відзначити перекриття першого DIMM-слота для габаритних планок ОЗП (модулі стандартної висоти помістяться без проблем).
Як підсумок, Cooler Master MasterAir MA410M обов'язково підійде любителям модінгу або просто цінителям яскравих і незвичайних комплектуючих, які збирають систему в корпусі з прозорою бічною стінкою.
Переваги:
- цікавий зовнішній вигляд з яскравим багатобарвним підсвічуванням;
- підтримка всіх актуальних і деяких застарілих платформ;
- використання пари 120-мм ШІМ-регульованих вентиляторів із широким робочим діапазоном;
- комфортний рівень шуму на всьому діапазоні обертання;
- досить висока ефективність;
- надійна система кріплення;
- комплектний RGB LED-контролер.
Особливості:
- перекриття першого DIMM-слота для габаритних модулів.
Автор: Віктор Єфіменко
Переклад: Лілія Масюк
Висловлюємо подяку компанії Cooler Master за надані для тестування системи охолодження.
Висловлюємо подяку компаніям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
