Огляд і тестування процесорної системи охолодження Cooler Master MasterAir G100M: для ефектних і компактних систем

22-05-2018

Процес встановлення

Cooler Master MasterAir G100M сумісний з процесорними роз'ємами Intel Socket LGA775 / LGA115x / LGA2011 (v3) / LGA2066 і AMD Socket AMх / FMх. Сама процедура встановлення детально описана в комплектному керівництві користувача, яке також можна завантажити в електронному вигляді, перейшовши за посиланням. Ми ж продемонструємо процес складання на прикладі традиційних стендових платформ AMD Socket AM3+ і Intel Socket LGA1155.

Cooler Master MasterAir G100M

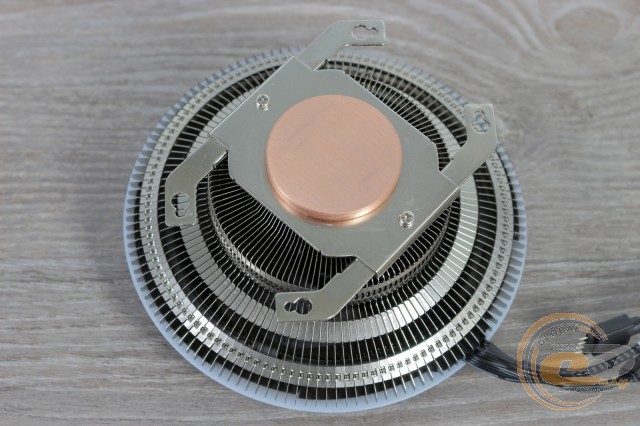

Першою дією встановлюємо металеві пластини/напрямні (для AMD з великими отворами) з боків підстави і фіксуємо кожну короткими гвинтами.

Cooler Master MasterAir G100M Cooler Master MasterAir G100M

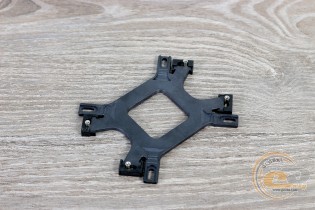

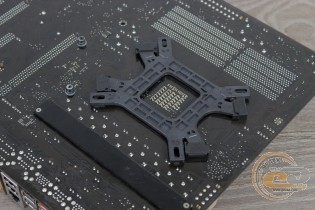

На материнських платах під процесори AMD замість стандартного кріплення використовується комплектна універсальна підсилювальна пластина. Перевертаємо її на себе стороною c написом AMD, встановлюємо шпильки в потрібні отвори і фіксуємо їх за допомогою пластикових кріплень.

Cooler Master MasterAir G100M Cooler Master MasterAir G100M

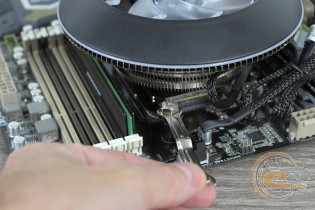

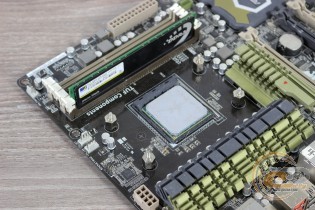

Тепер монтуємо отриману конструкцію на материнську плату. З лицьового боку вкручуємо втулки. Потім наносимо термопасту, ставимо кулер на процесор, не забуваючи зняти захисну плівку з підстави, і рівномірно по діагоналі затягуємо гайки, скориставшись комплектним гайковим ключем.

Завершальним штрихом є підключення вентилятора до відповідних роз'ємів на системній платі. Але якщо ваша материнська плата не вміє керувати підсвічуванням, то не забуваємо про RGB LED-контролер.

Cooler Master MasterAir G100M Cooler Master MasterAir G100M

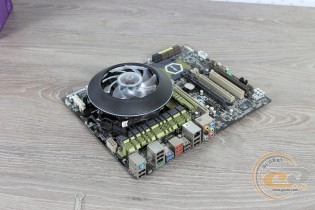

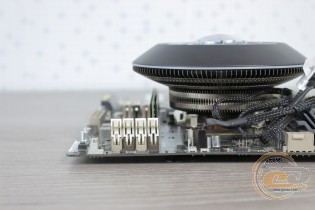

Завдяки чашеподібній формі охолоджувач не конфліктує з охолодженням VRM на материнській платі, хоча і нависає над ним, і не перешкоджає монтажу модулів пам'яті стандартної висоти (до 34,5 мм), але версії з високими радіаторами в перші два DIMM-слоти можуть не поміститися.

У випадку з платформами Intel Socket LGA2011 (v3) / LGA2066 кулер встановлюється в опорну пластину процесорного роз'єма, а для Intel Socket LGA775 / LGA115x / LGA1366 доведеться використовувати комплектний backplate. Алгоритм повністю повторює описані вище кроки, тільки доведеться перевернути підсилювальну пластину, використовувати діагональні кріпильні отвори і інші напрямні. У зібраному стані кулер перекриває перші два DIMM-слоти: стандартні модулі помістяться без проблем, але не версії з високими радіаторами.

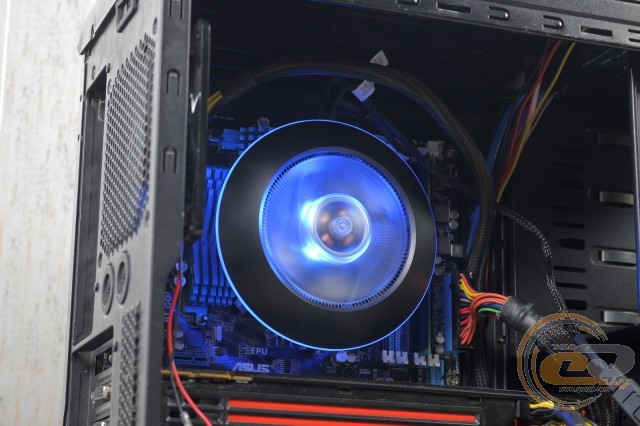

У системному блоці Cooler Master MasterAir G100M виглядає досить симпатично, надаючи комп'ютеру деякого футуризму. Знову можна провести аналогії з літаючою тарілкою, соплом реактивного двигуна або реактором на грудях костюма Тоні Старка. Нагадаємо, що для RGB-підсвічування можна вибрати не тільки колір і ефект, але і налаштувати яскравість.

Тестування

Для тестування процесорної системи охолодження Cooler Master MasterAir G100M використовувалося таке обладнання:

Процесори

AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентилятори)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Cooler Master MasterAir G100M

Cooler Master MasterAir G100M

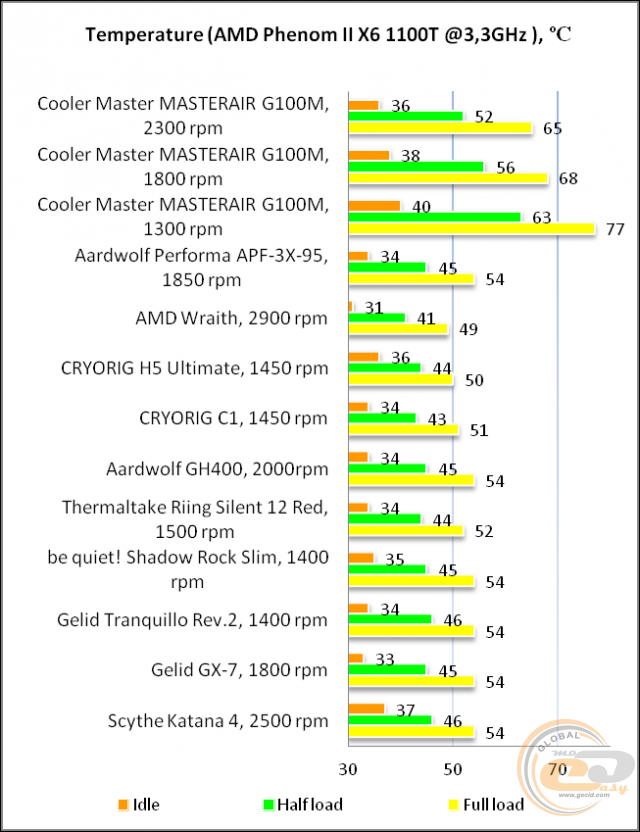

З огляду на компактні габарити даної моделі, цілком логічно, що вона не може на рівних змагатися з габаритними Tower-рішеннями і навряд чи буде використана для підкорення оверклокерських вершин. Головне, що навіть на середній швидкості штатної вертушки кулер справляється з 6-ядерним AMD Phenom II X6 1100T (TDP 125 Вт) і 4-ядерним Intel Core i5-2500K (TDP 95 Вт), що працюють у номінальному режимі. Збільшення частоти вентилятора до максимуму знижує температури на 11-12°C, але навіть це не дозволяє новинці обігнати масивний боксовий кулер процесора AMD FX-8370 (AMD Wraith Cooler). Те ж саме можуть очікувати і власники старших «Райзенів» з комплектним охолоджувачем AMD Wraith Max / Prism. Тобто Cooler Master MasterAir G100M буде логічним придбанням для власників tray-процесорів або як заміна BOX-охолоджувача молодших AMD Ryzen і всіх комплектних охолоджувачів чіпів Intel, враховуючи дуже просту конструкцію останніх.

Нагадаємо, що режим повного завантаження (Full Load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.

Напруга живлення, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

1020

Безшумно

7

1200

Майже безшумно

8

1530

Дуже тихо

9

1620

Тихо

10

1920

Тихо

11

2100

Нижче середнього

12

2250

Нижче середнього

«Карлсон» залишався тихим аж до 1920 об/хв, але навіть на позначці в 2250 об/хв звук можна назвати цілком прийнятним для використання на постійній основі.

Висновки

Cooler Master MasterAir G100M

Чи можна назвати Cooler Master MasterAir G100M (MAM-G1CN-924PC-R1) поганим кулером? Звичайно, ні. Просто перед нами модель не для більшості стандартних системних блоків, а мініатюрне рішення для побудови досить продуктивного компактного комп'ютера. І для цього в новинці є все необхідне: висока якість виконання, хороша сумісність з найвужчими корпусами (висота всього 74,5 мм), підтримка актуальних платформ, проста і надійна система кріплення.

Продуктивності охолоджувача цілком достатньо для практично будь-якого 6 або 8-ядерного процесора серії AMD Ryzen або Intel Core (за винятком Socket TR4 і майже всіх представників Socket LGA2066), що працює в номінальному режимі або дуже невеликому розгоні, при збереженні комфортного акустичного фону. На особливу увагу заслуговує оригінальний зовнішній вигляд кулера, який разом з ефектним багатобарвним підсвічуванням однозначно буде привертати увагу оточуючих до ПК з прозорою бічною стінкою - це вам не безлика алюмінієва болванка.

На момент написання цих рядків Cooler Master MasterAir G100M поки недоступний на вітчизняному ринку. Але судячи за ціною популярного німецького інтернет-магазину ComputerUniverse, його вартість перебуває на рівні €32, що робить його дуже привабливою пропозицією для прихильників HTPC і взагалі систем формату Mini-ITX.

Переваги:

  • хороша сумісність із вузькими корпусами;
  • підтримка практично всіх актуальних і деяких застарілих платформ;
  • використання ШІМ-регульованого 100-мм вентилятора з широким робочим діапазоном і тривалим терміном придатності;
  • проста і надійна система кріплення;
  • оригінальний зовнішній вигляд з яскравою ілюмінацією;
  • комплектний RGB LED-контролер.

Особливості:

  • гарантована підтримка процесорів з TDP до 130 Вт;
  • гарантована підтримка модулів ОЗЛ висотою до 34,5 мм у перших двох слотах.


Автор: Віктор Єфіменко
Переклад: Лілія Масюк

Висловлюємо подяку компанії Cooler Master за надані для тестування системи охолодження.

Висловлюємо подяку компаніям AMDASUSEnermaxNoctuaSea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
