Огляд рідинної системи охолодження CHIEFTEC Iceberg 360 DARK: із паралельними ребрами у радіаторі

Компанія CHIEFTEC, відома в першу чергу своїми блоками живлення та комп'ютерними корпусами, продовжує розширювати асортимент комп’ютерної продукції та на Computex 2024 представляє свою першу серію необслуговуваних систем рідинного охолодження під назвою Iceberg. До неї увійшли дві моделі з радіаторами типорозміру 240 та дві - з 360 мм.

До цієї серії належить і героїня нашого огляду - CHIEFTEC Iceberg 360 DARK (CLC-360-BLK). Знайти цю модель у продажу на українському ринку можна за середньою ціною ₴4450 ($107).

Компанія CHIEFTEC не обмежилася лише встановленням власного шильдика - тут також з’явилися нові технічні рішення. А які саме та наскільки вони корисні – пропонуємо дізнатися далі.

Специфікація

Модель	CHIEFTEC Iceberg 360 DARK (CLC-360-BLK)
Підтримка процесорних роз'ємів	AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Термоінтерфейс	Комплектна термопаста у шприці
Довжина з'єднувальних шлангів, мм	400
Радіатор
Матеріал	Алюміній
Розміри, мм	392 х 120 х 27
Водоблок
Розміри, мм	82.9 х 73.2 х 50.7
Швидкість роботи помпи, об/хв	1800 – 2700 ± 10%
Номінальна напруга живлення, В	12
Сила струму помпи, А	0.2
Енергоспоживання, Вт	4.2
Роз'єм живлення	4-контактний
Довжина кабелю живлення / підсвічування, см	30 / 70
LED-підсвічування	Є
Вентилятори
Модель	CHIEFTEC TF-3012PWM
Розміри, мм	120 х 120 х 25
Кількість	3
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
LED-підсвічування	Немає
Напруга живлення, В	10.2 – 13.8
Швидкість обертання, об/хв	500 – 2200 ± 10%
Рівень шуму, дБ(А)	до 34.7
Максимальний повітряний потік, CFM (м3/год)	64.72 (109.96)
Статичний тиск, мм вод. ст.	3.06
Тип підшипника вентилятора	Гідродинамічний
Роз'єм живлення	4-контактний
Довжина кабелю живлення, см	47
Вага РСО (зі встановленими вентиляторами), кг	1.9
Гарантія, років	3 (в Україні 1)
Сайт виробника	CHIEFTEC
Сторінка продукту	CHIEFTEC Iceberg 360 DARK

Паковання та комплектація

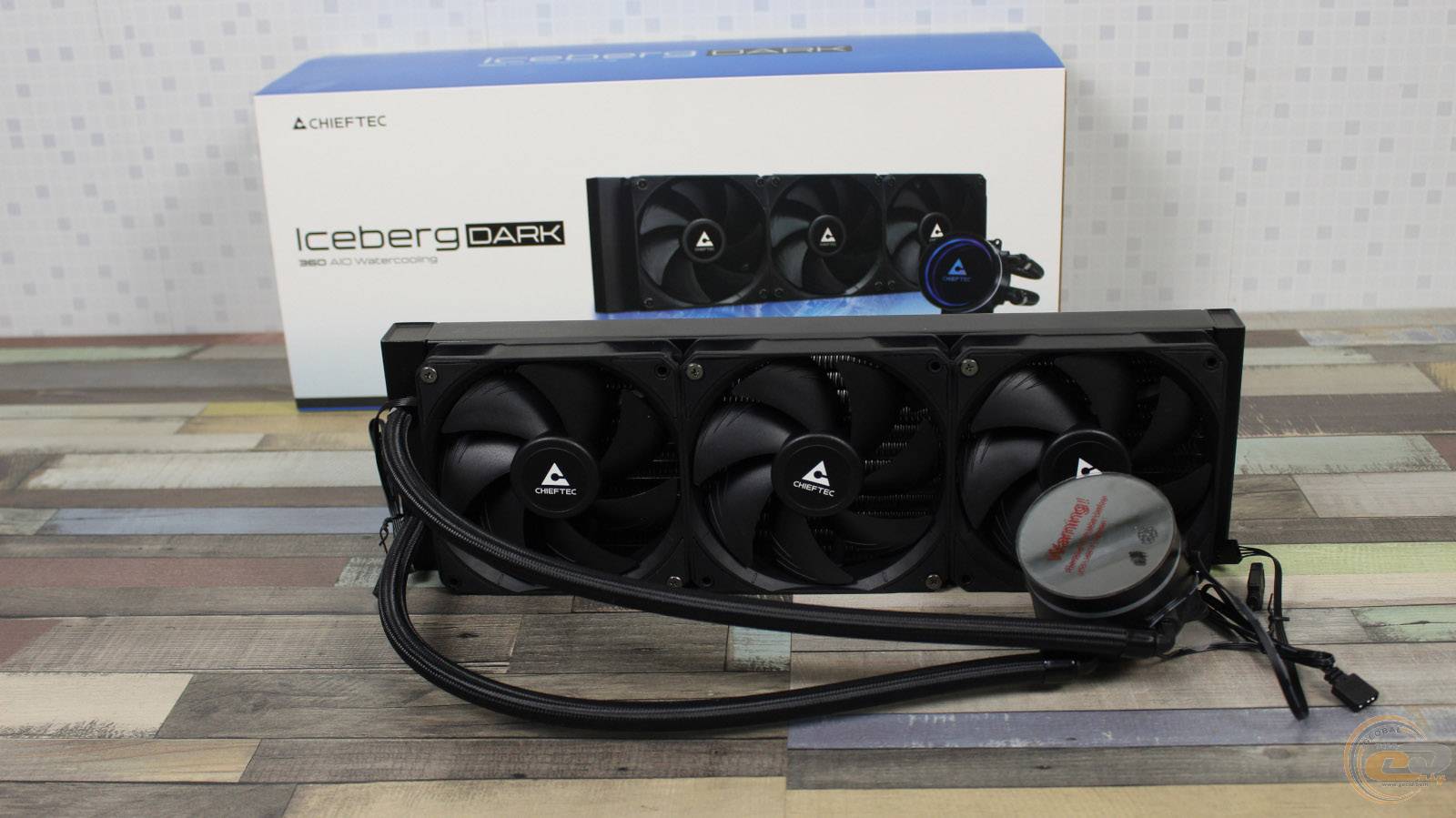

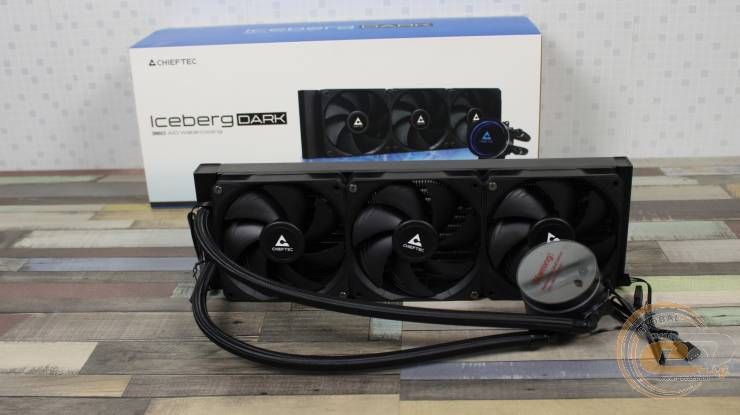

Обкладинка на коробці CHIEFTEC Iceberg 360 DARK містить на звороті усі технічні характеристики разом з переліком процесорних роз’ємів, що підтримує ця модель.

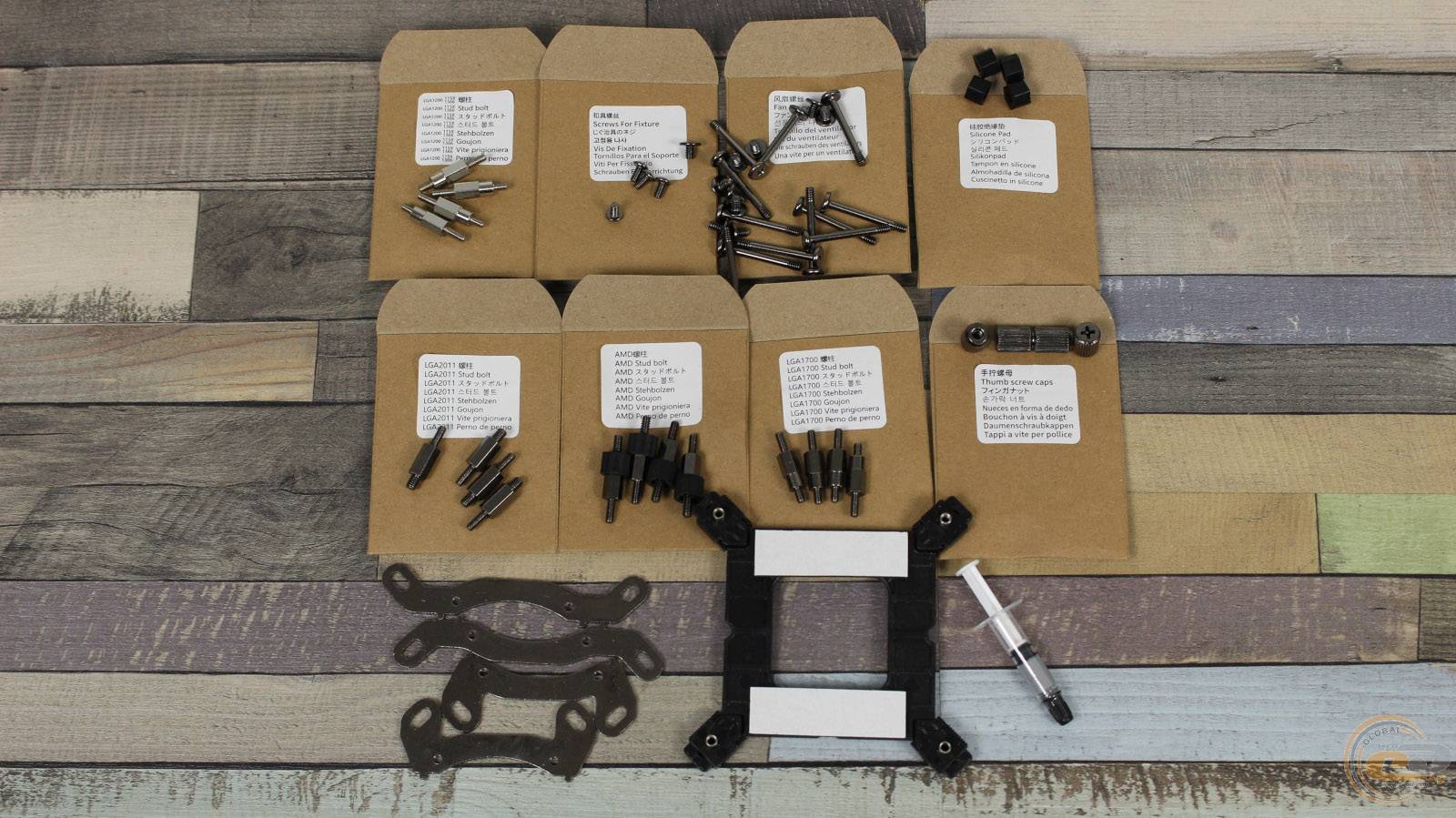

Більшість елементів комплекту постачання знаходяться у паперових конвертах з відповідним маркуванням. В коробці, окрім самої РСО, можна знайти:

• інструкцію у картинках;
• чотири гвинта-стійки для сокетів Intel LGA1700 та LGA1851;
• чотири гвинта-стійки для сокетів Intel Intel LGA1200 та LGA115x;
• чотири гвинта-стійки для сокетів AMD;
• два металеві кронштейни для процесорів Intel;
• два металеві кронштейни для процесорів AMD;
• підсилювальну пластину для кріплень сокетів Intel;
• чотири шестигранні гумові шайби для сокетів Intel;
• чотири металеві гайки з накатаною голівкою для фіксації кронштейнів;
• дванадцять довгих гвинтів для фіксації вентиляторів на радіаторі;
• дванадцять коротких гвинтів для кріплення радіатора у корпусі;
• чотири гвинти для фіксації металевих кронштейнів на водоблоці;
• термопасту в шприці.

Зовнішній вигляд та конструкція

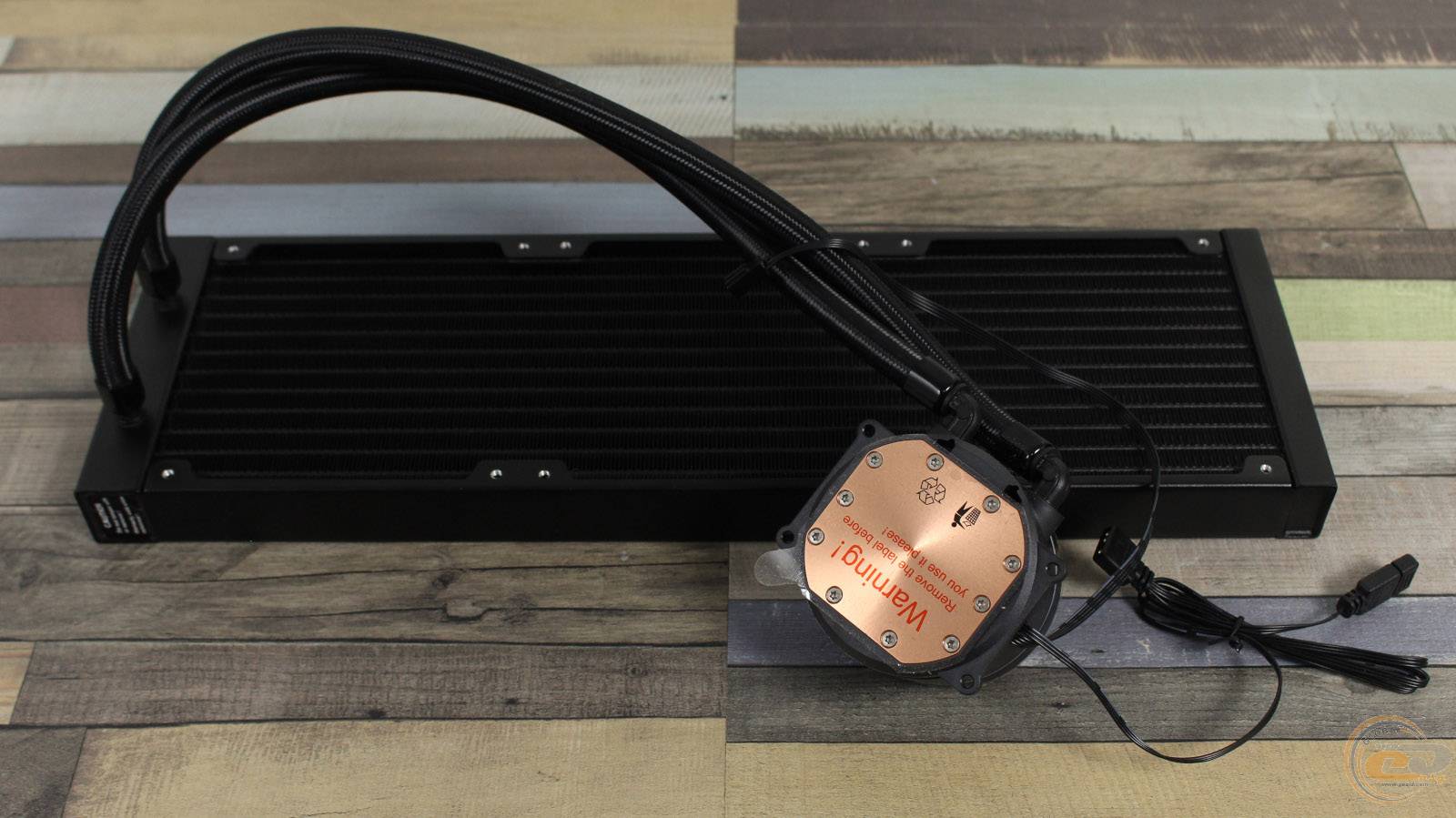

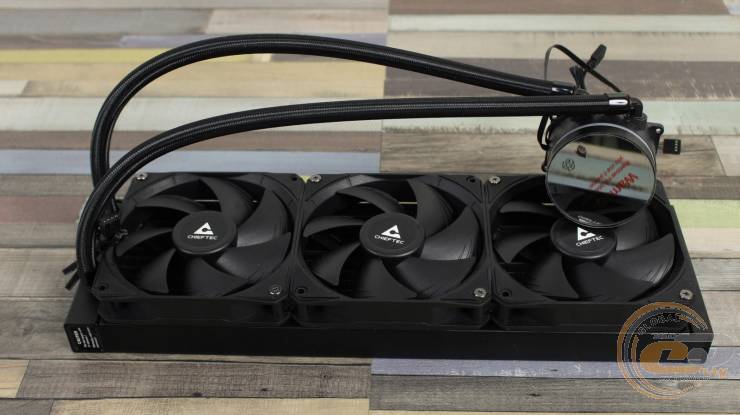

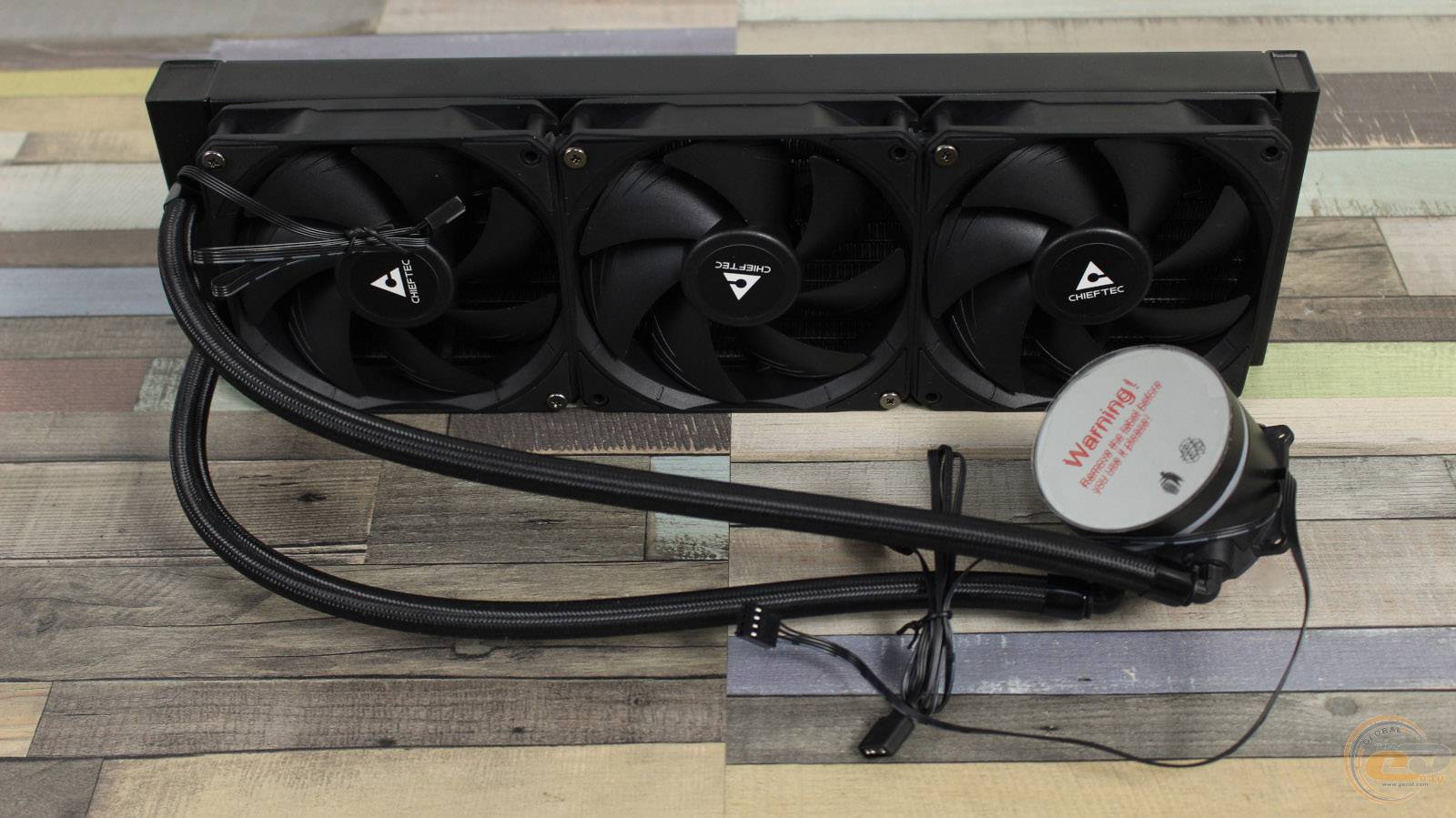

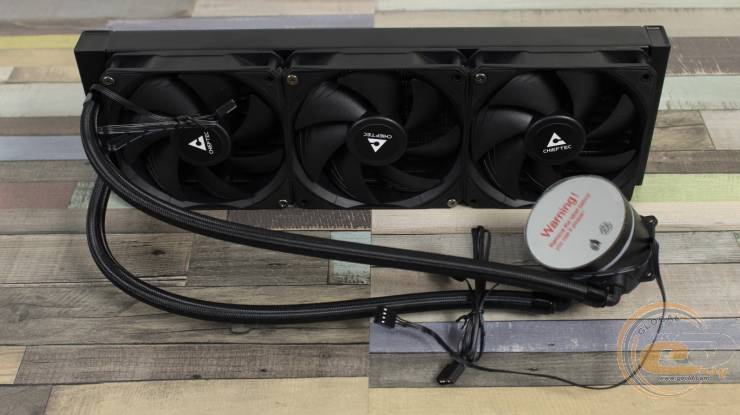

Із умовно білих елементів у CHIEFTEC Iceberg 360 DARK є лише логотипи на вентиляторах і смуга на водоблоці. Навіть назви виробника на бічних гранях радіатора виконані у чорному кольорі. Довжина двох гнучких гумових шлангів у нейлоновому обплетенні, що з’єднують між собою водоблок із радіатором, становить стандартні 400 мм.

Основний корпус водоблока розмірами 67 х 67 х 50,7 мм має циліндричну форму та виготовлений із шорсткого матового чорного пластику. На його торці можна побачити невелику світлодіодну RGB-смужку. За рахунок наявності вушок для фіксації кронштейнів на водоблоці – його загальні розміри збільшуються до 82,9 х 73,2 х 50,7 мм.

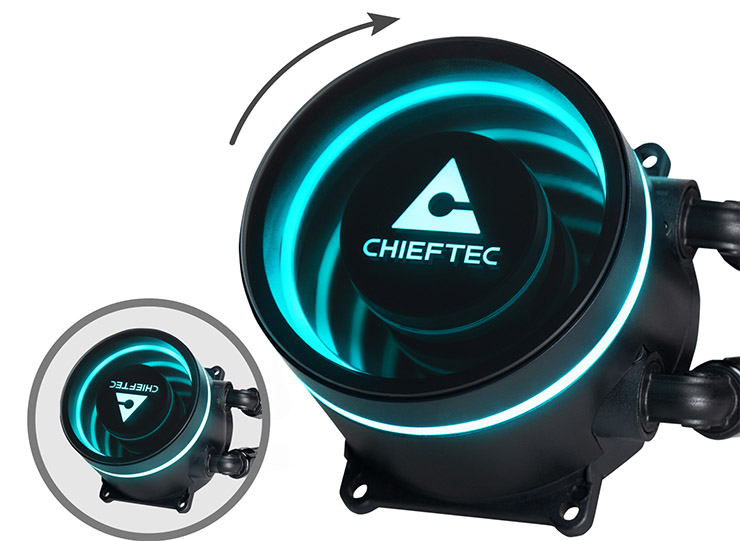

Верхню частину водоблоку, що має скляну кришку з ефектом дзеркальної нескінченності, можна обертати на 360° навколо своєї осі для отримання бажаного положення логотипу.

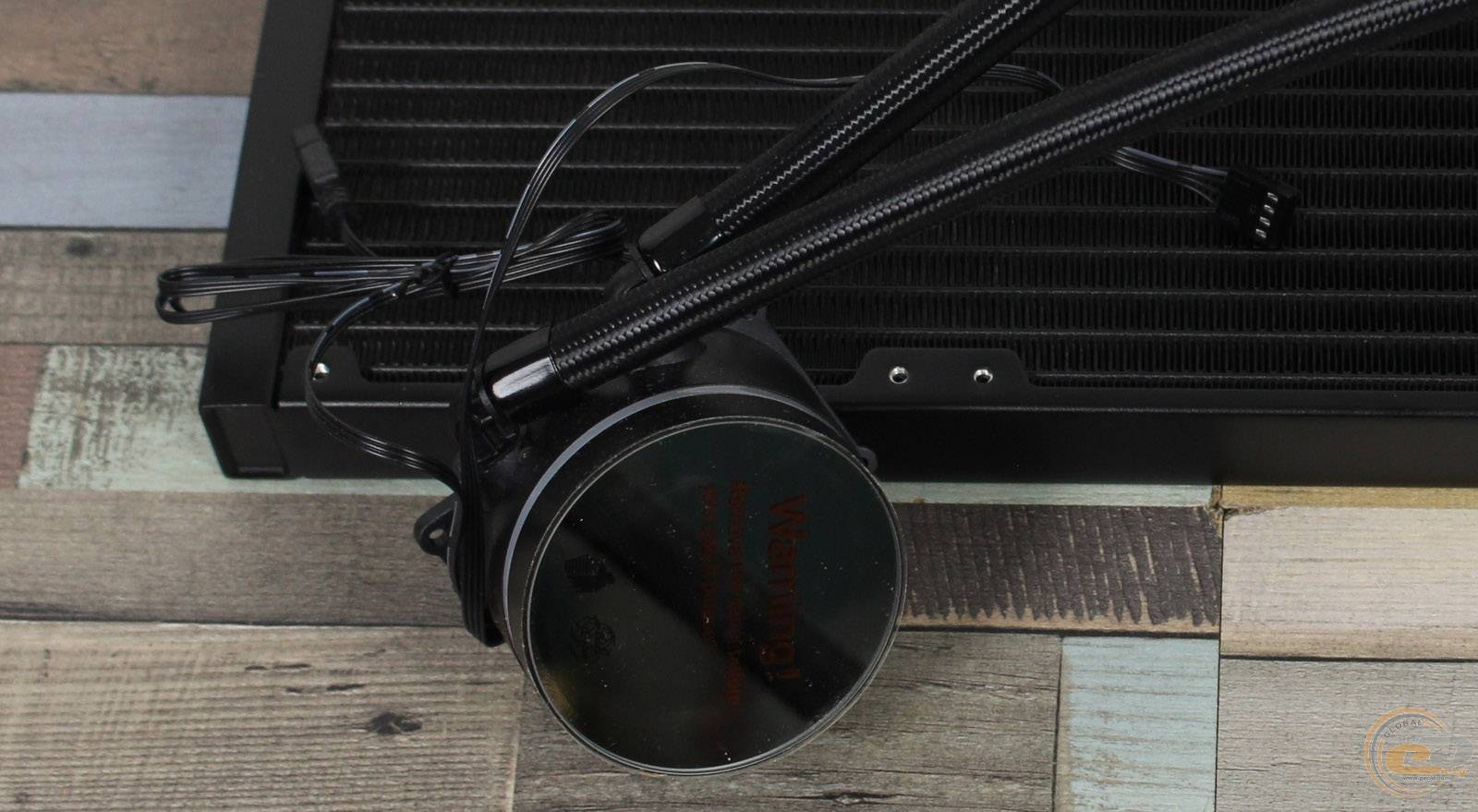

Поворотним фітингам нічого не заважає, а отже шланги вийде розмістити майже у горизонтальному положенні.

Помпа, що знаходиться у водоблоці, має діапазон швидкості від 1800 до 2700 ±10% об/хв, який регулюється за допомогою ШІМ. Під час тестування з мінімальними обертами вертушок її було чутно, але не дуже гучно. Трохи більший діапазон регулювання їй би не завадив.

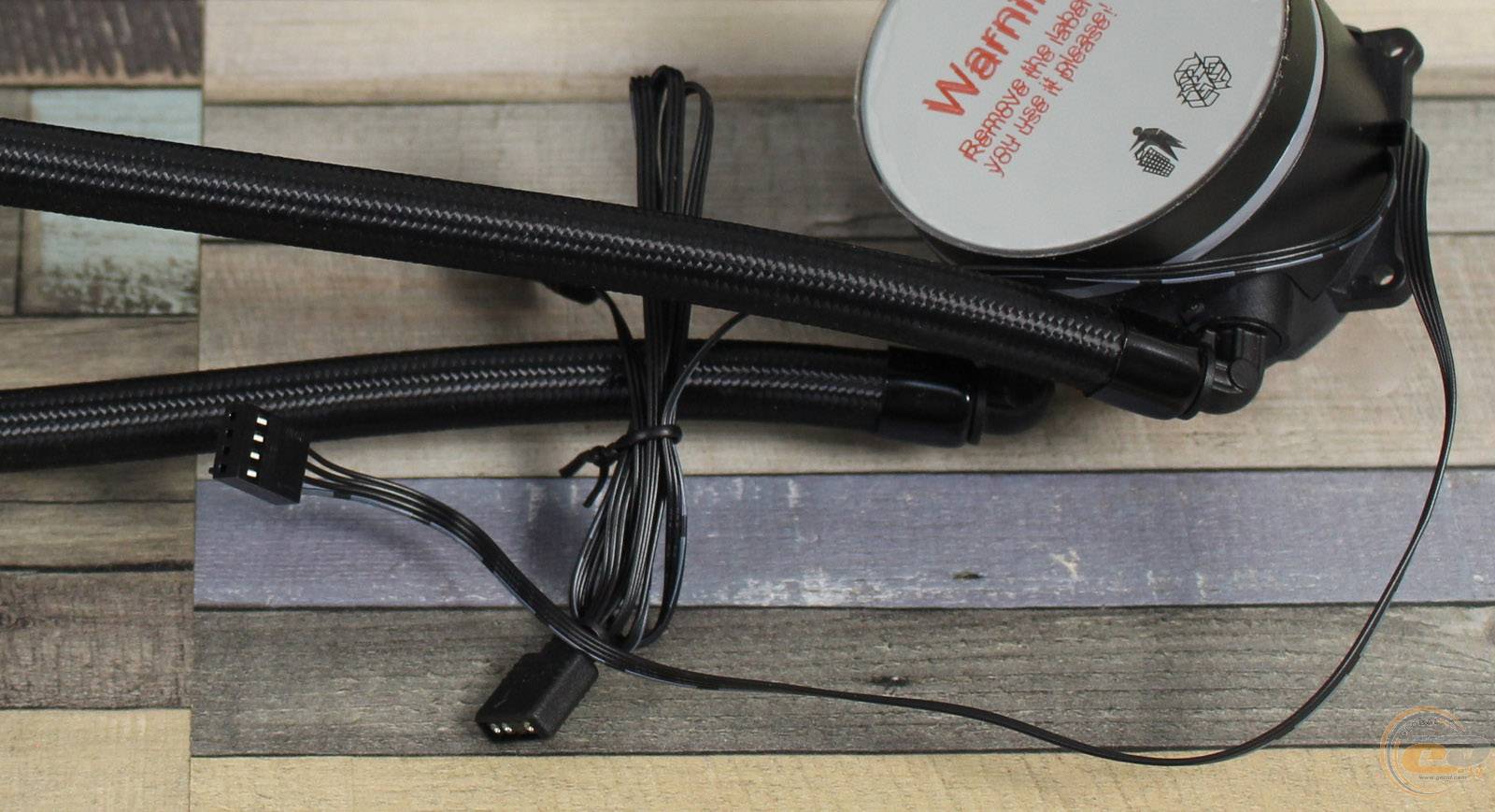

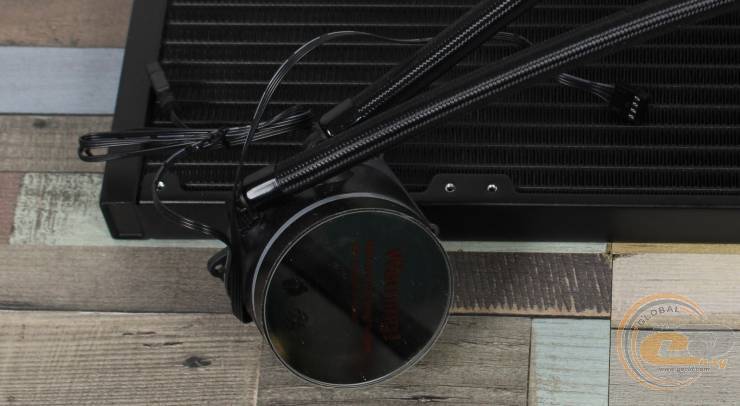

З водоблока виходять два кабелі без обплетення. Той, що має довжину 72 см, відповідає за роботу ARGB-ілюмінації, а інший, зі стандартним 4-контактним штекером і довжиною 28 см - за живлення та регулювання обертів помпи. На кабелі підсвічування додатково передбачено штекер для послідовного з’єднання.

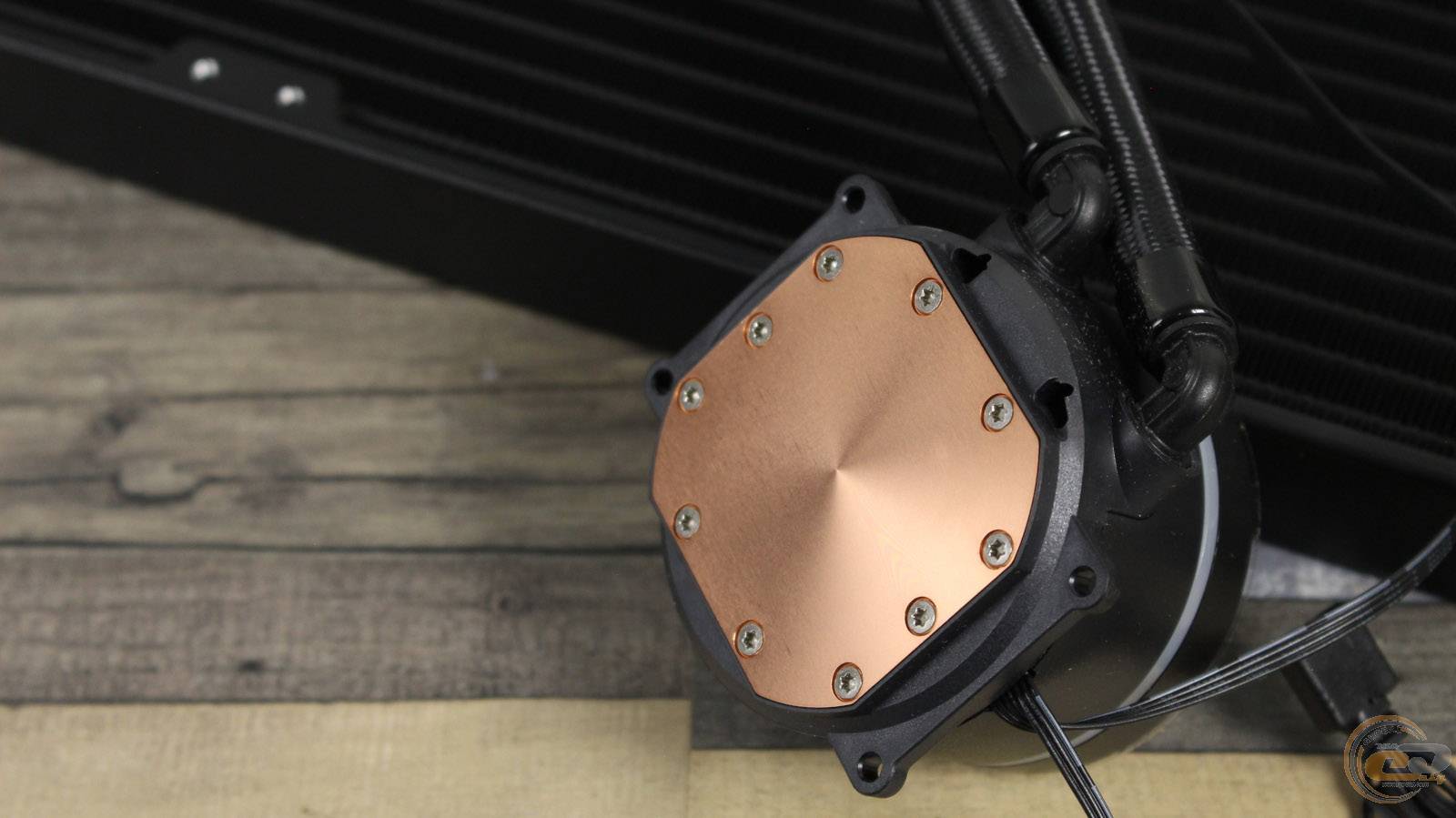

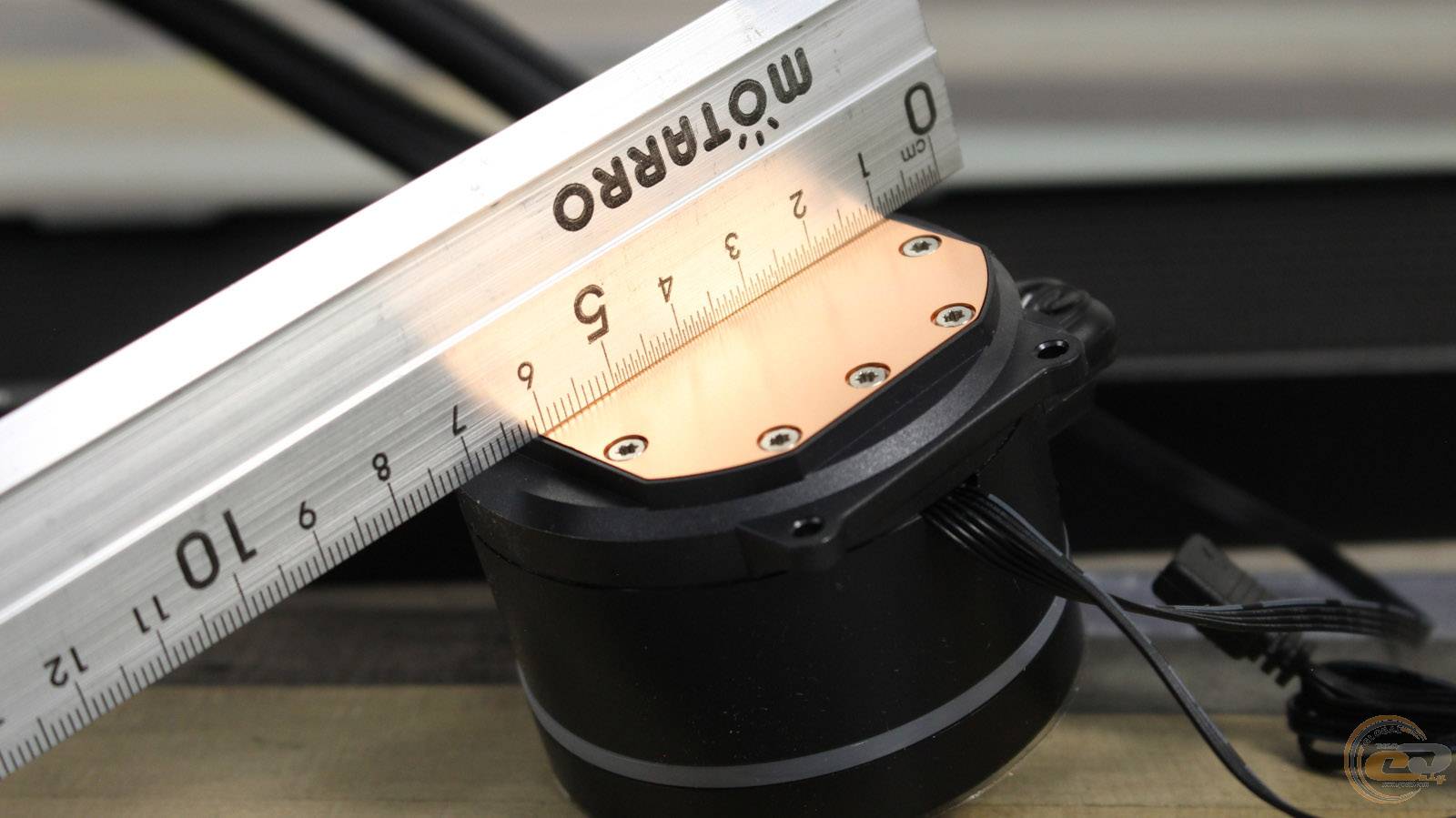

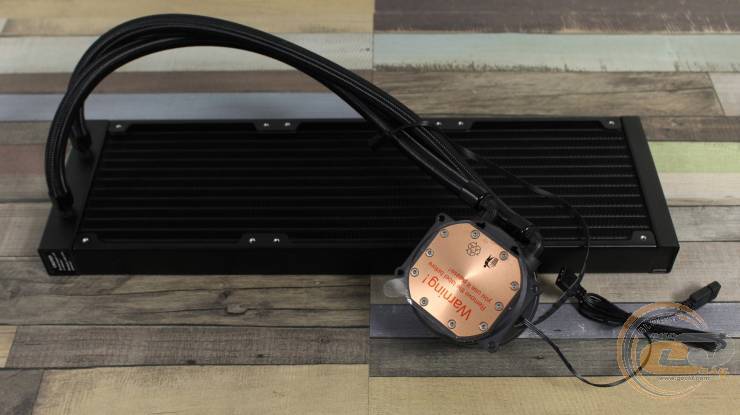

Квадратна основа водоблоку мідна, добре відполірована, має заокруглені кути, рівну контакту поверхню та розміри 52 х 55 мм. Кріпиться вона десятьма гвинтами типу «Torx».

На основі наклеєна захисна плівка. Виробник не наніс термопасту, проте додав її у шприці до комплекту постачання.

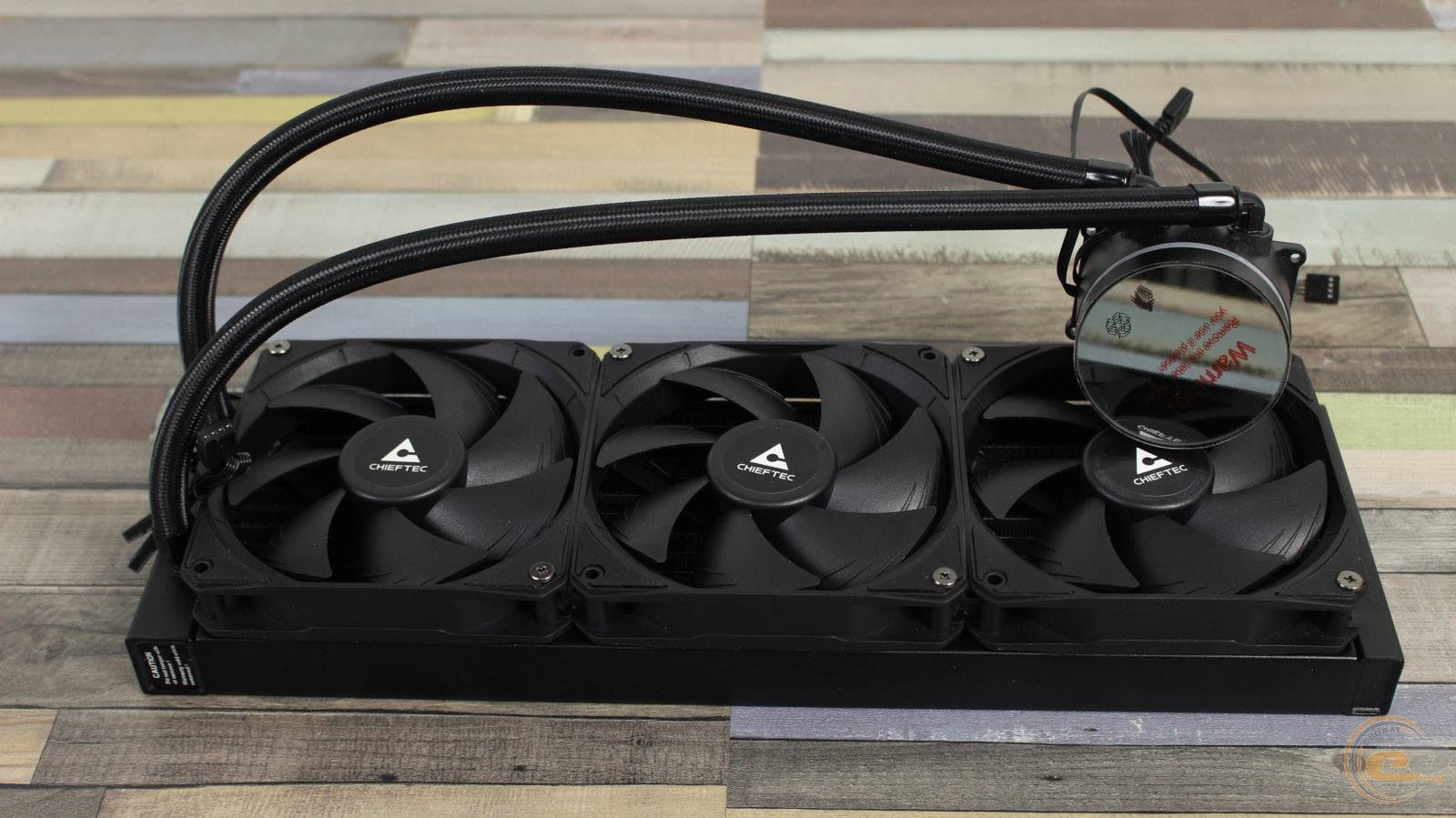

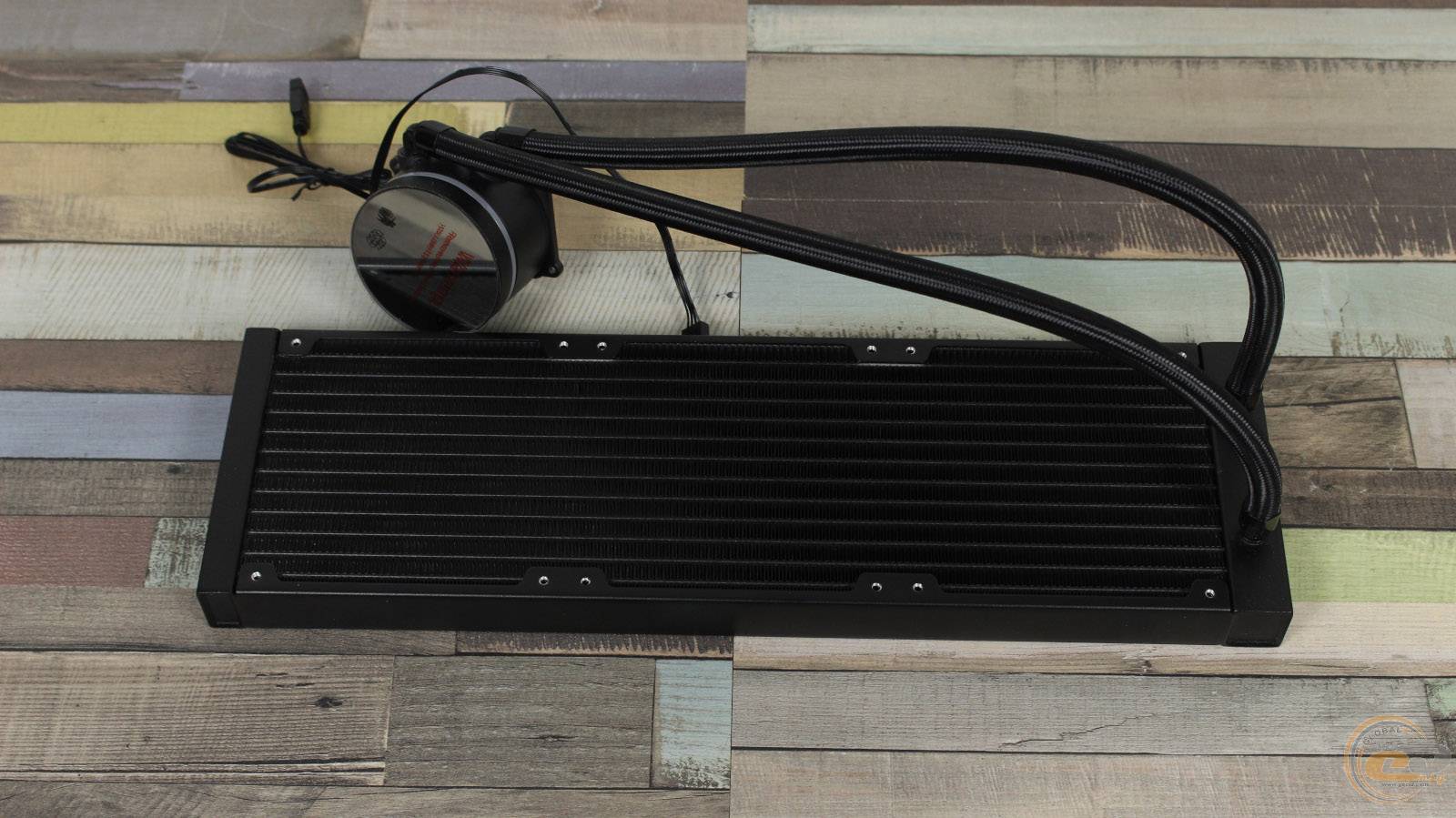

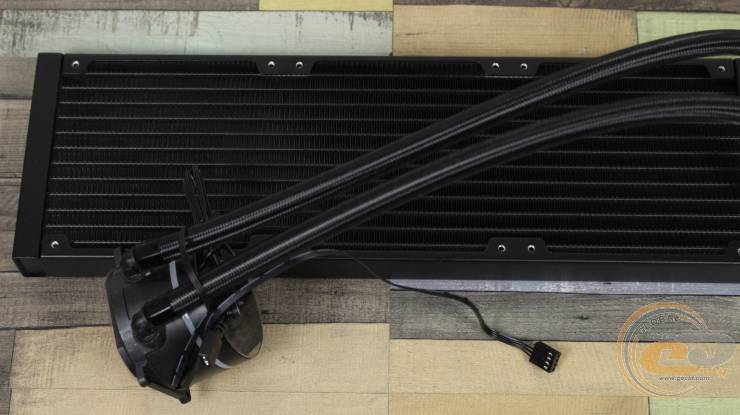

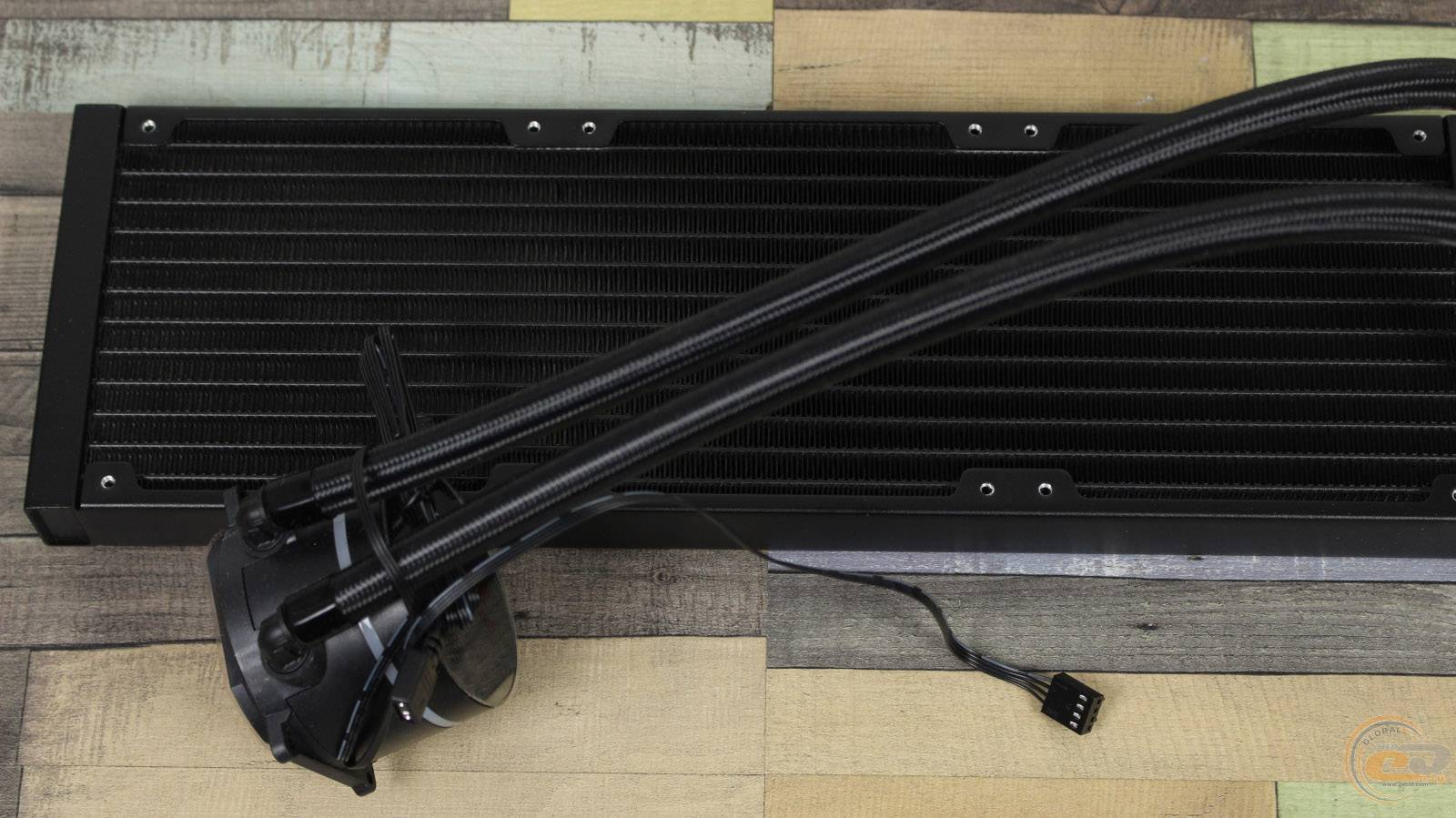

CHIEFTEC Iceberg 360 DARK отримала алюмінієвий радіатор із чорним матовим покриттям, розмірами 392 х 120 х 27 мм та посадковими місцями для трьох 120-мм вентиляторів з обох сторін.

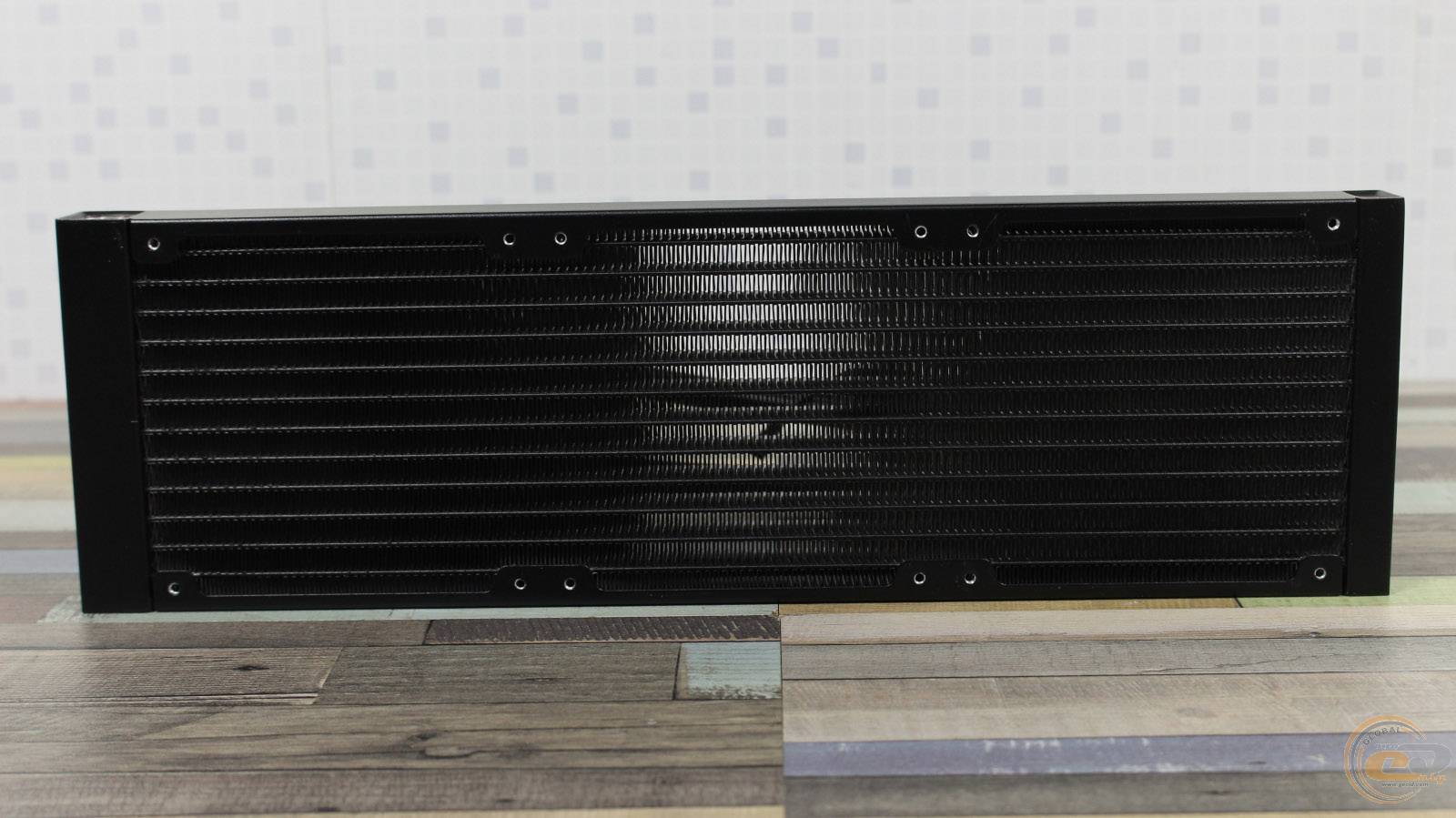

Радіатор CHIEFTEC Iceberg 360 DARK

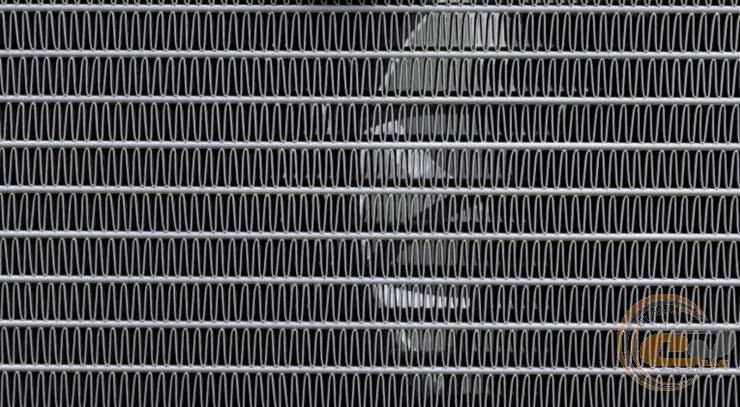

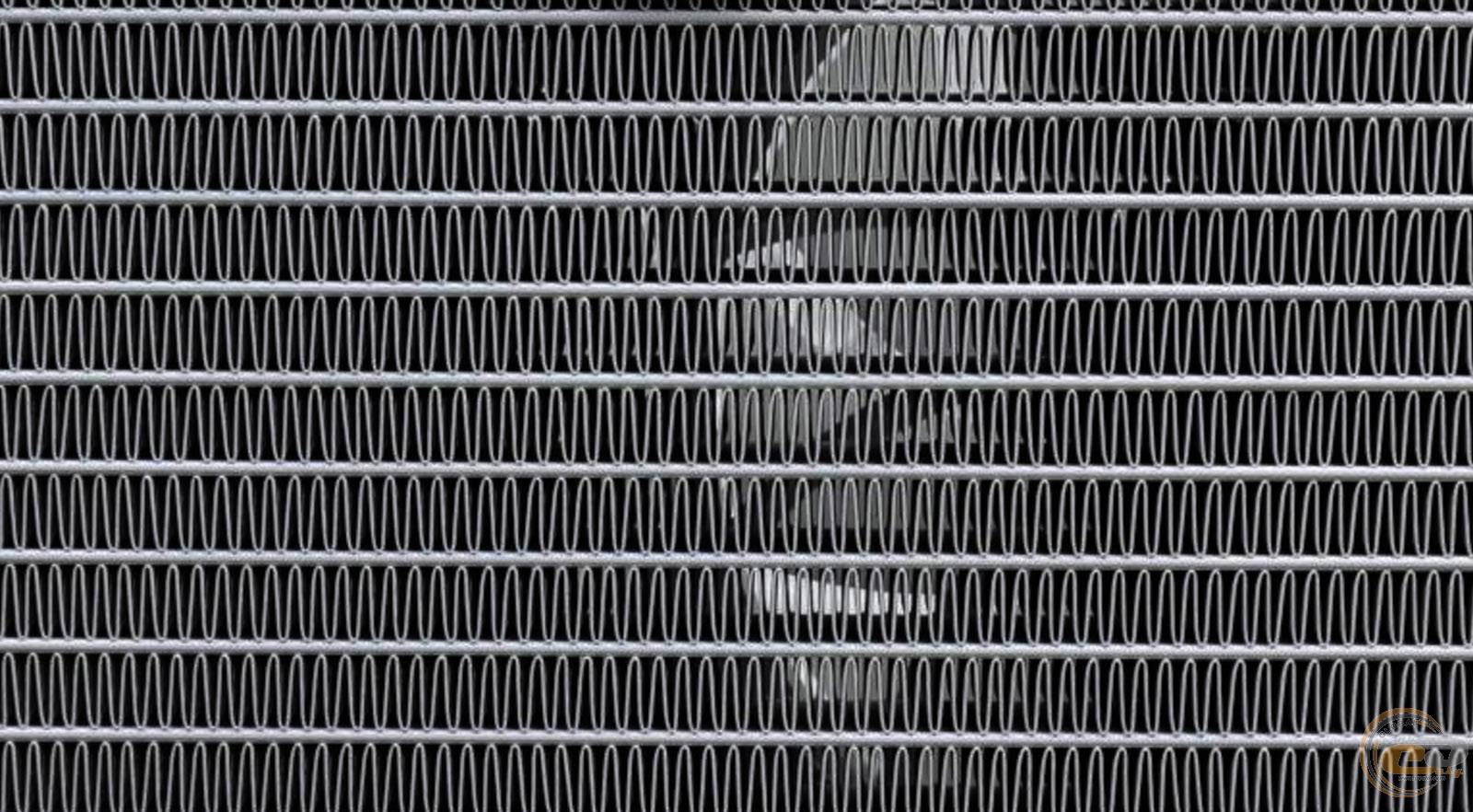

Радіатор з типово прокладеною стрічкою

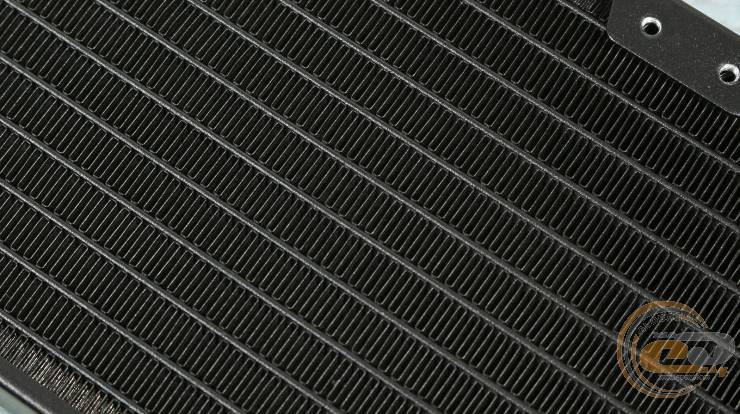

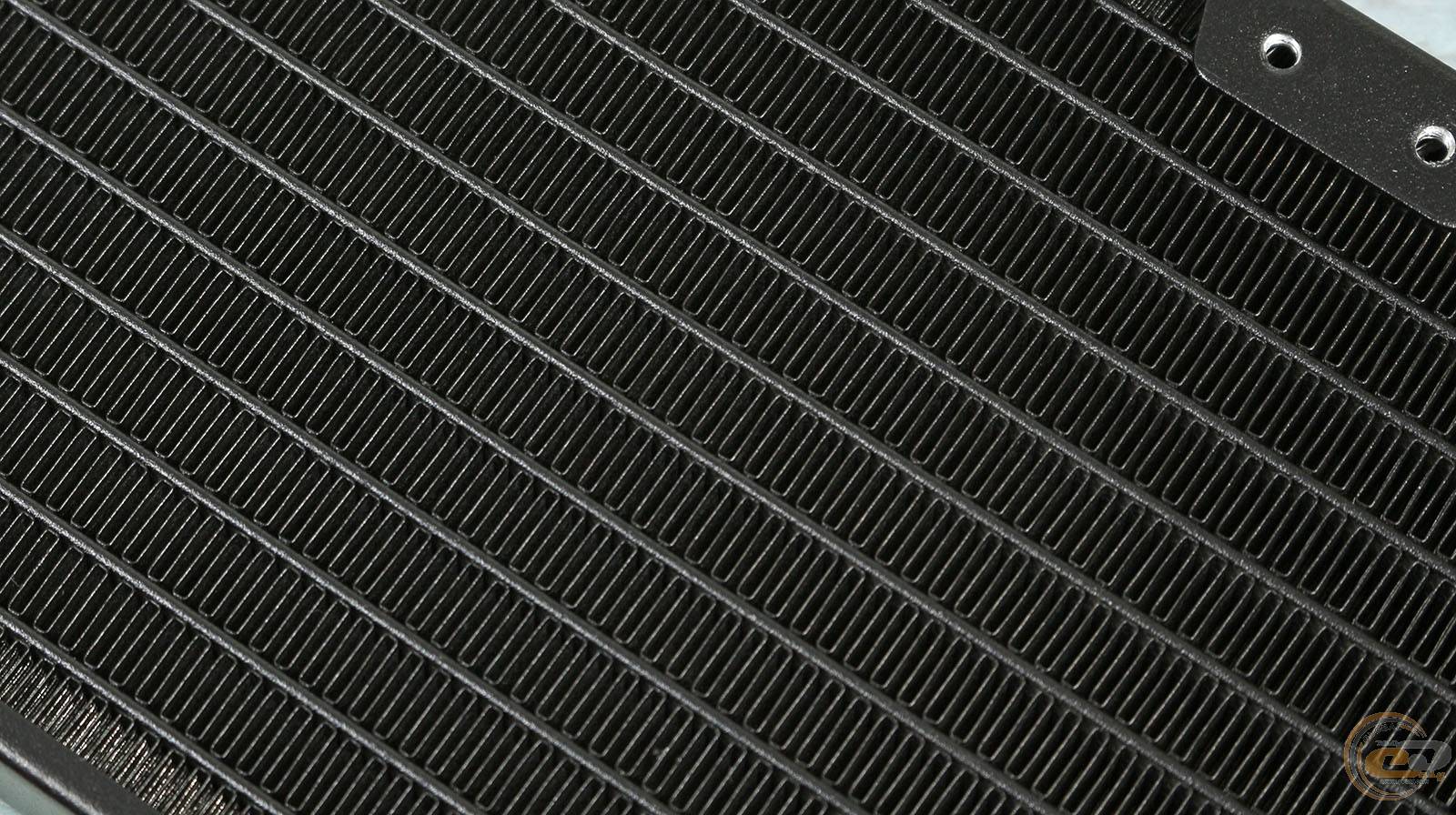

Від звичних радіаторів його відрізняють паралельні ребра у прокладеної між каналами алюмінієвої стрічки. Самих каналів, по яких тече холодоагент, тут дванадцять. Щільність розміщення ребер у такому випадку становить 19 FPI. Виробник заявляє, що така конструкція збільшує площу контакту між водяними трубками та ребрами радіатора, при цьому зберігаючи велику поверхню, що піддається охолоджувальному повітряному потоку. Тобто, усе це повинно покращувати загальний теплообмін та розсіювання тепла.

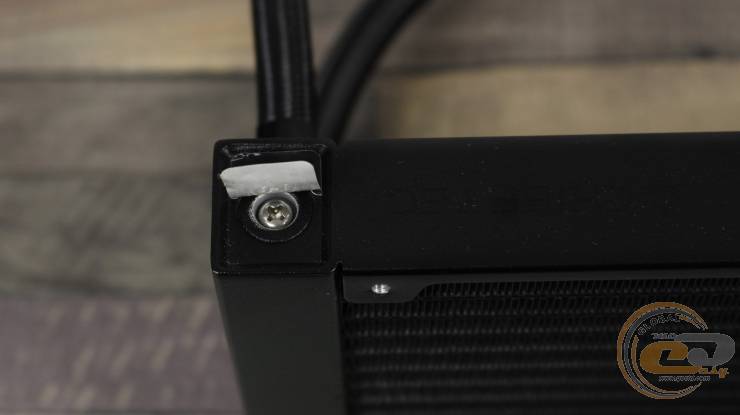

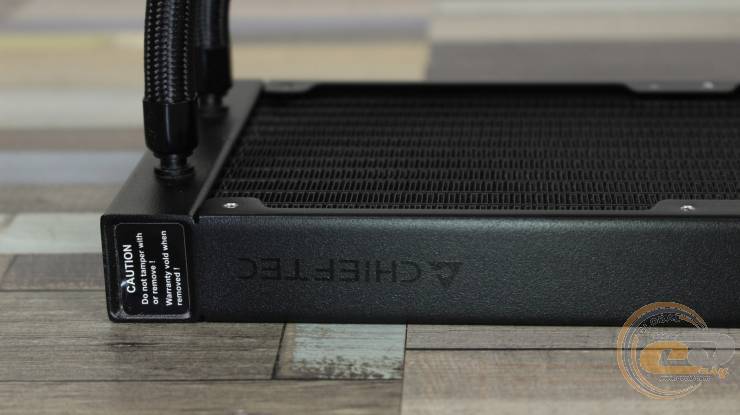

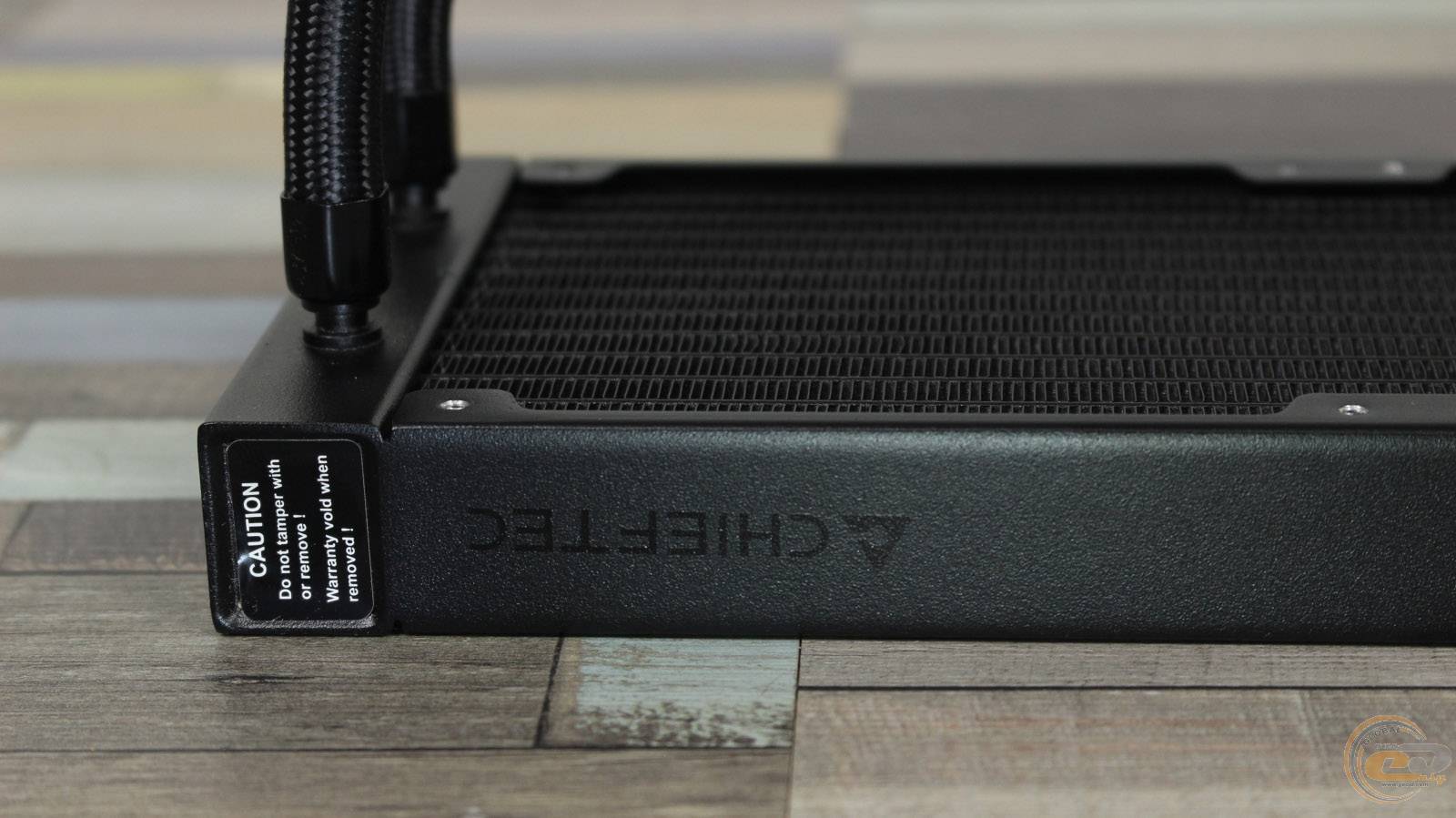

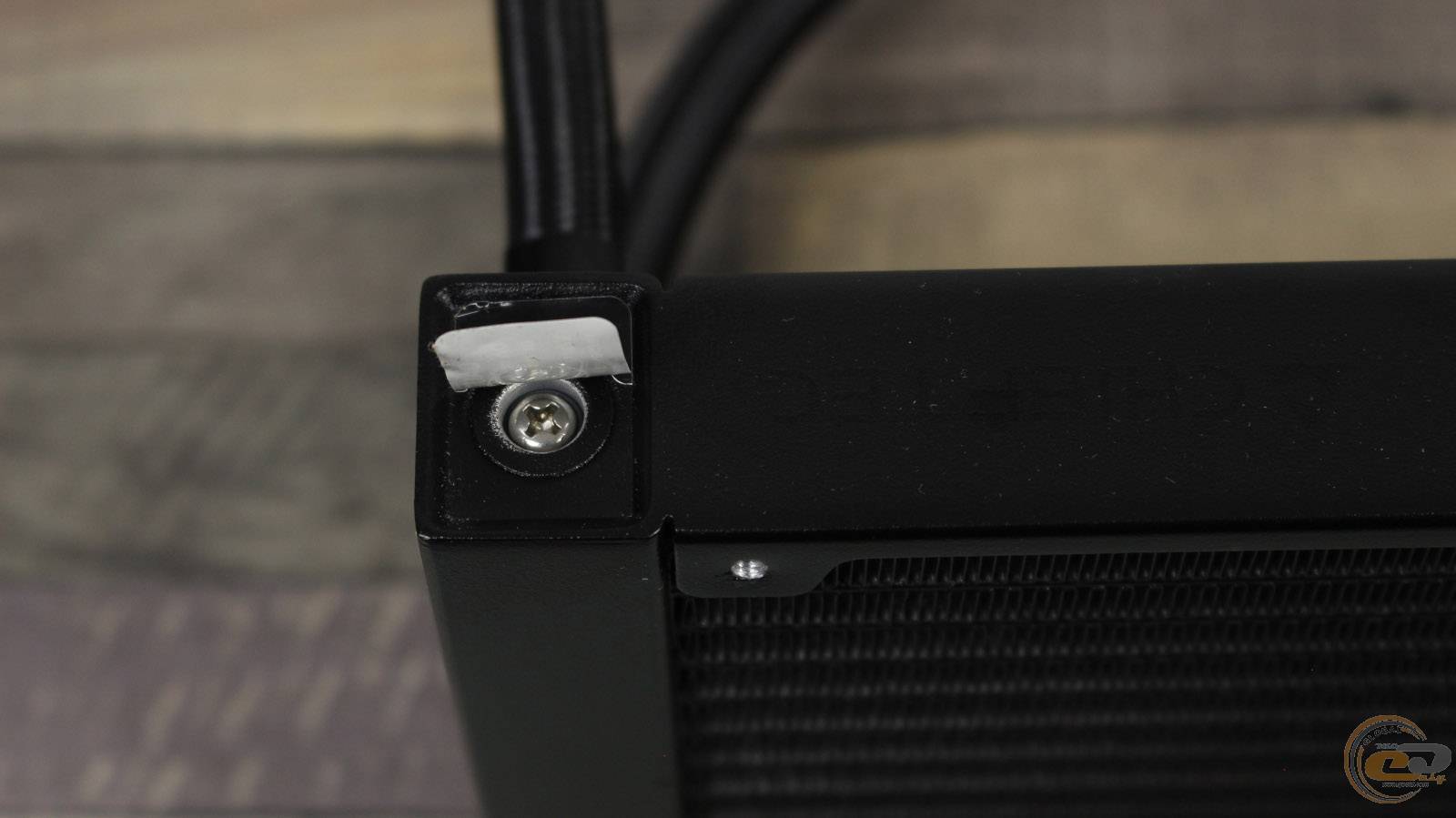

Отвір для обслуговування холодоагенту у CHIEFTEC Iceberg 360 DARK прихований на боці, але доступ до нього буде можливий лише через рік після покупки пристрою, оскільки він запечатаний гарантійною пломбою.

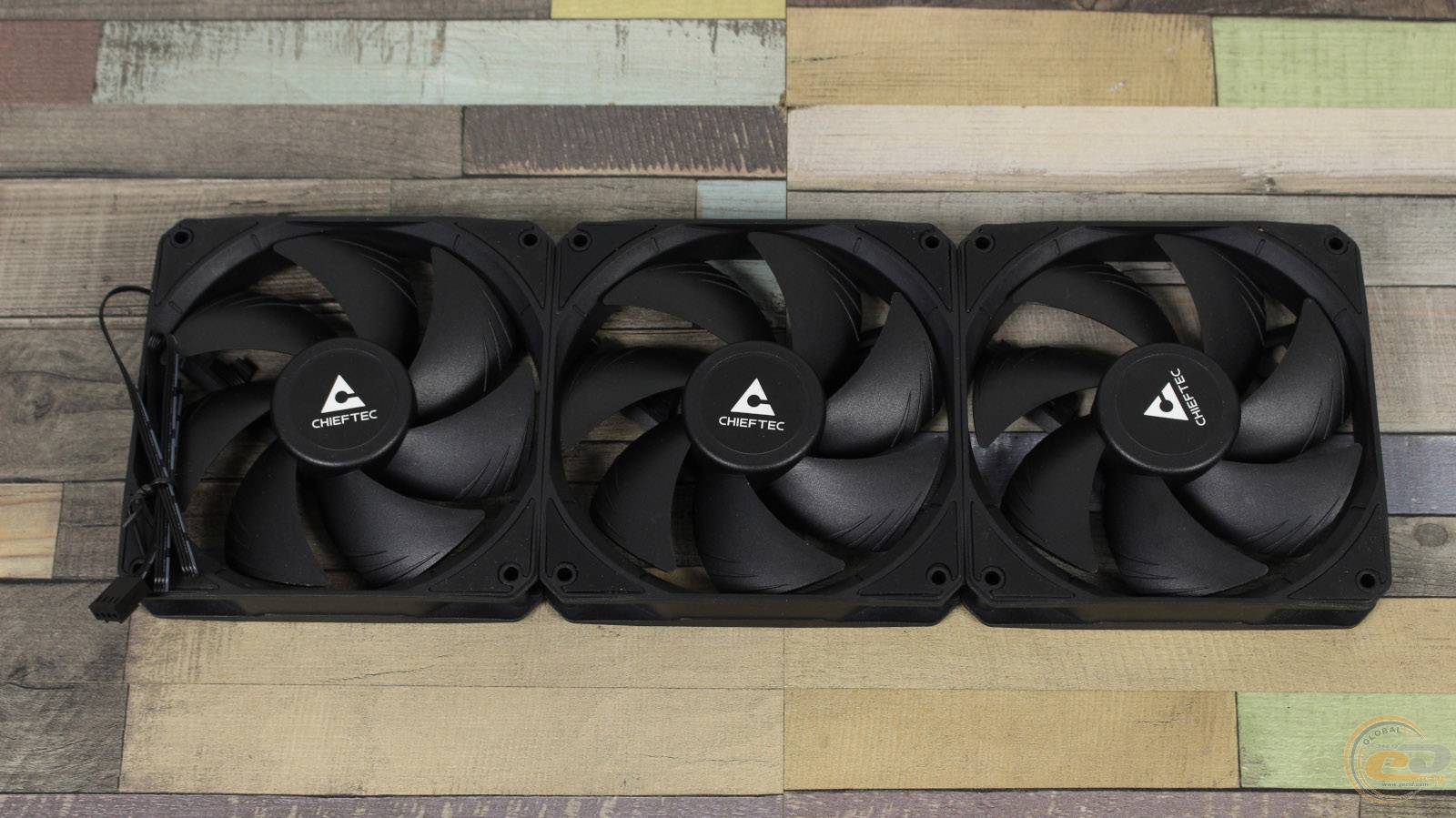

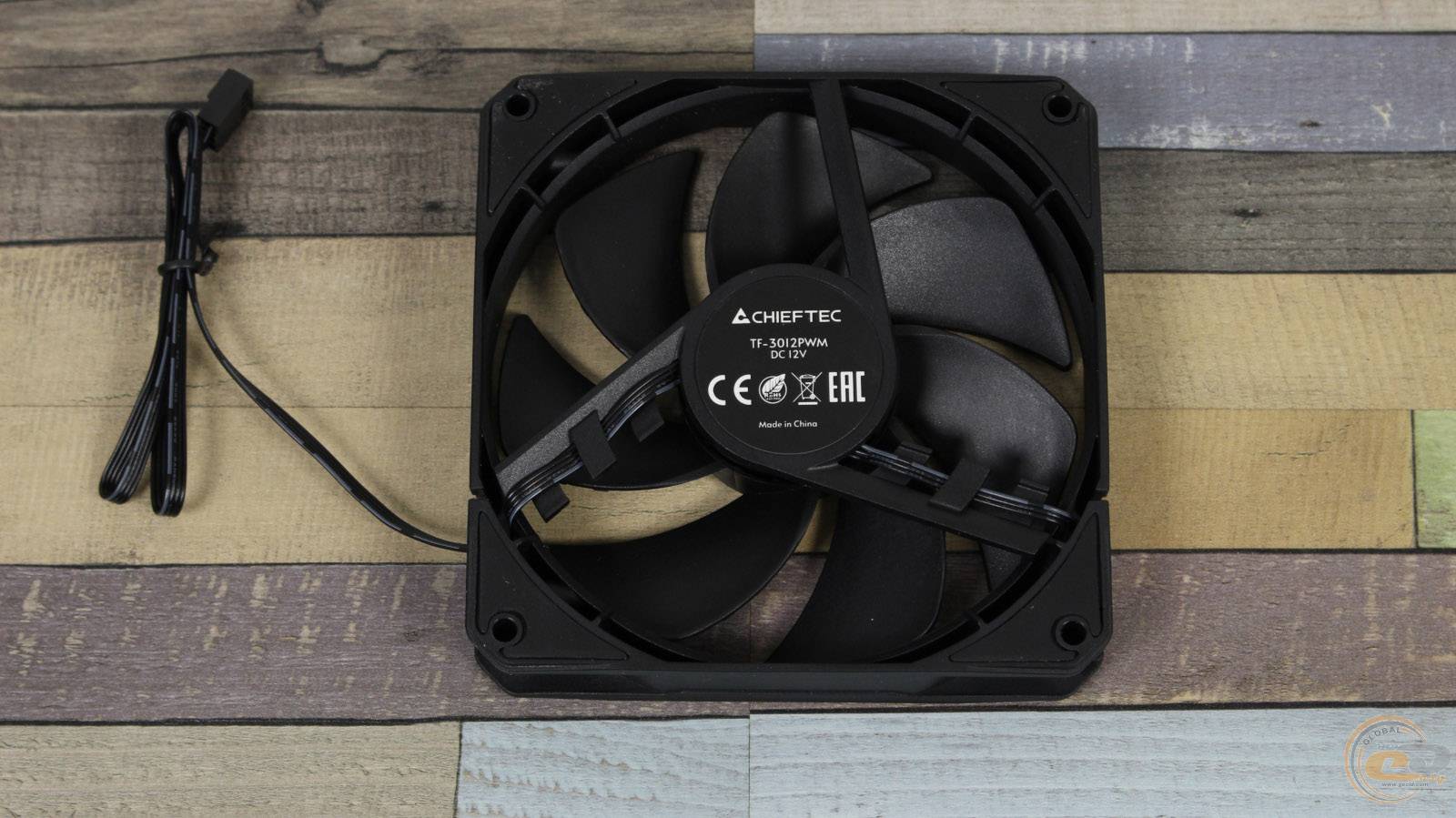

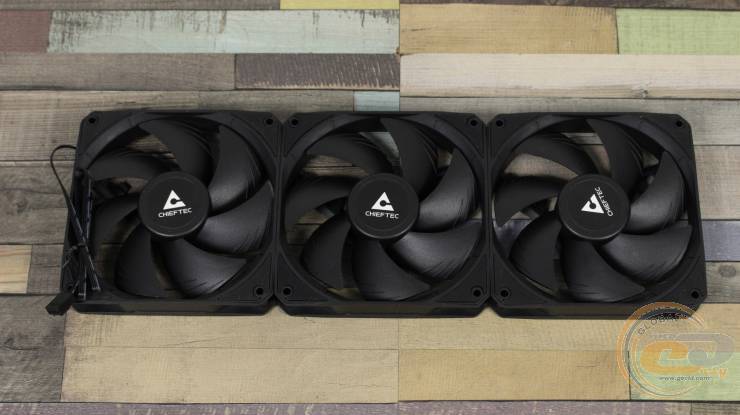

Обдувають радіатор три 120-мм вентилятори CHIEFTEC TF-3012PWM з сімома лопатями.

Їхні пластикові корпуси та лопаті мають матову гладку поверхню чорного кольору. По кутах кожного пропелеру з обох сторін знаходяться гумові антивібраційні вставки.

Швидкість обертання лопатей регулюється через ШІМ у діапазоні 500 – 2200 ±10% об/хв із максимальним рівнем шуму до 34,7 дБ(А). Максимальний повітряний потік знаходиться на позначці у 64,72 CFM (109,96 м³/год), а статичний тиск дорівнює 3,06 мм вод. ст. Вентилятори використовують гідродинамічні підшипники.

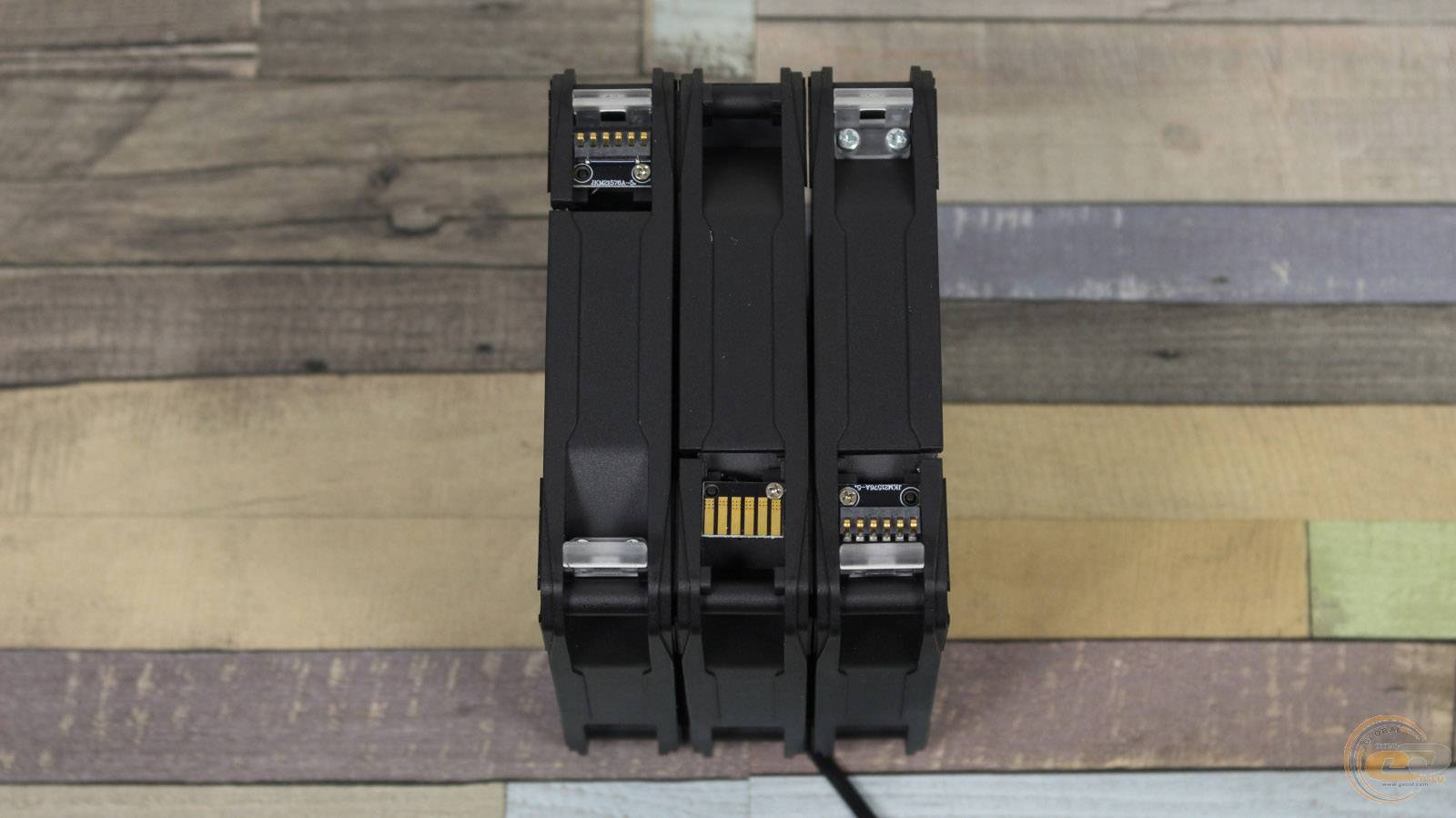

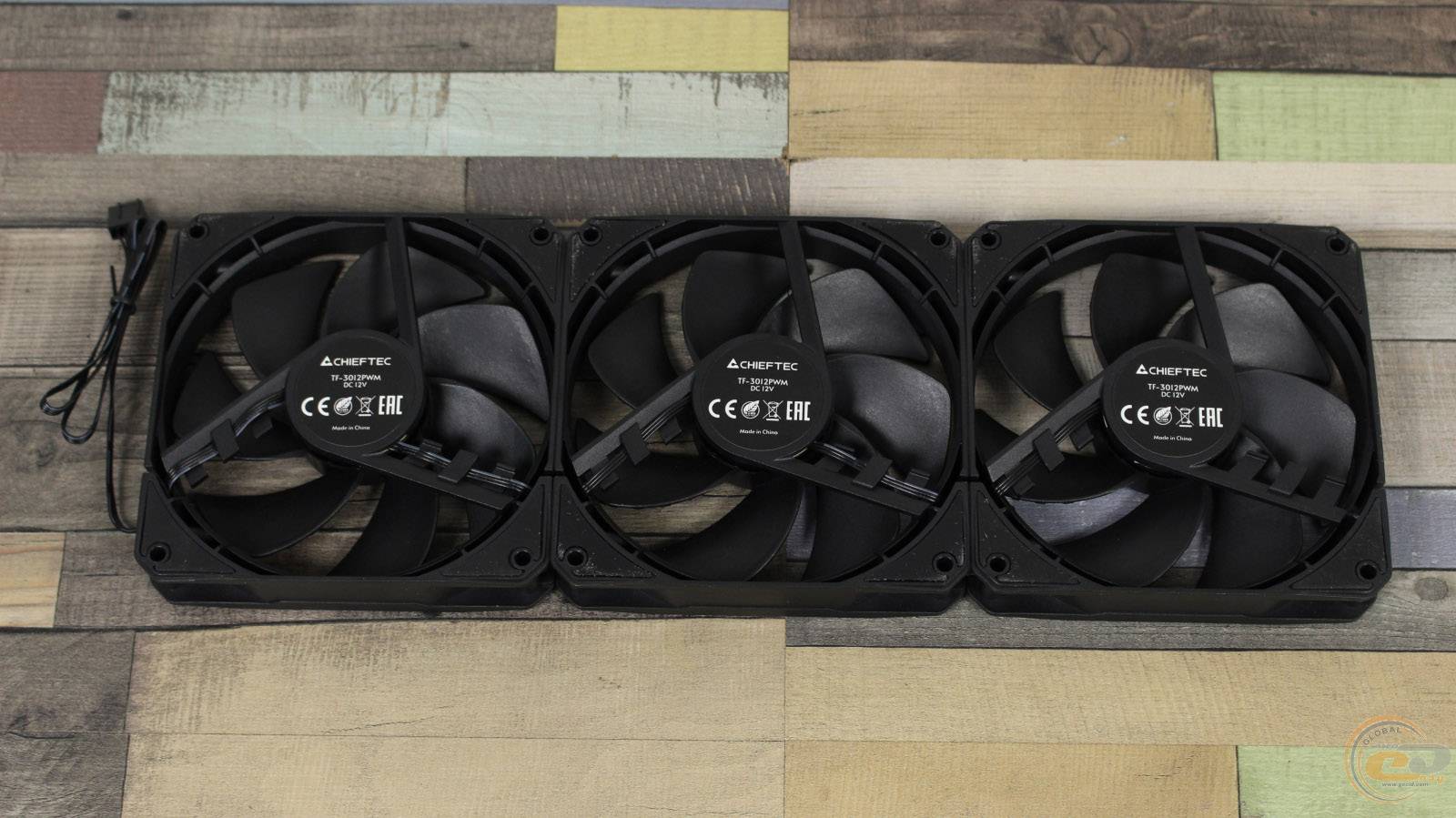

За рахунок використання механізму Snap-On, який з’єднує між собою три вертушки, для їх живлення знадобиться всього один 4-контактний кабель без обплетення довжиною 47 см.

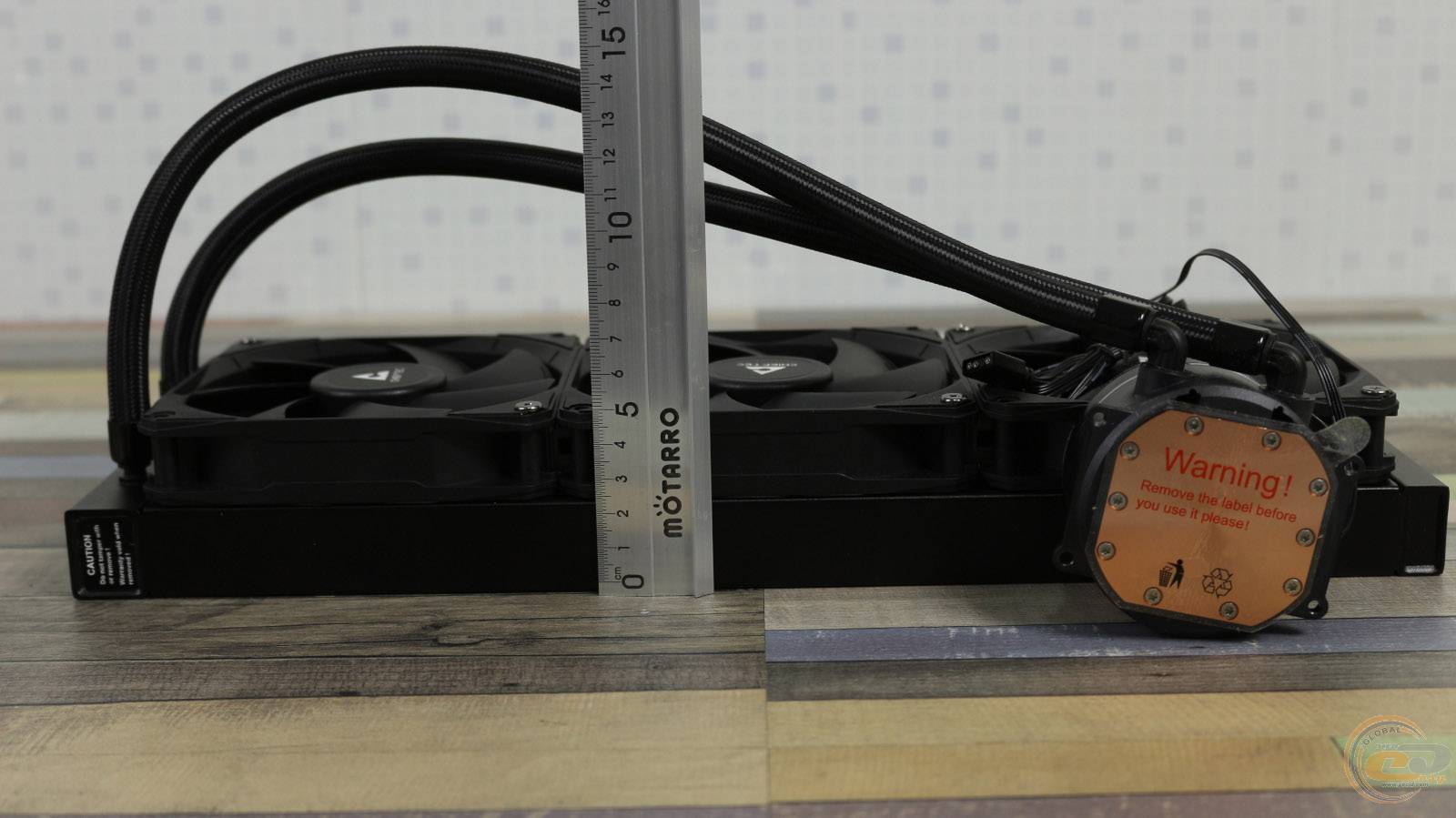

Максимальна товщина (з урахуванням голівок гвинтів кріплення) зібраної разом із вентиляторами системи становить цілком стандартні 53 мм у профіль.

Процес встановлення

CHIEFTEC Iceberg 360 DARK сумісна з великою кількістю різних за актуальністю процесорних роз'ємів: AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / AM4 / AM5 та Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851.

Інструкція у вигляді ілюстрацій додається до комплекту постачання, а також її електронну версію та навіть відео-гайд можна знайти на сторінці моделі.

Перелік дій, необхідних для встановлення цієї РСО покажемо на платформі Intel Socket LGA1200.

Починаємо з фіксації сумісних з обраним процесорним роз’ємом металевих кронштейнів на водоблоці.

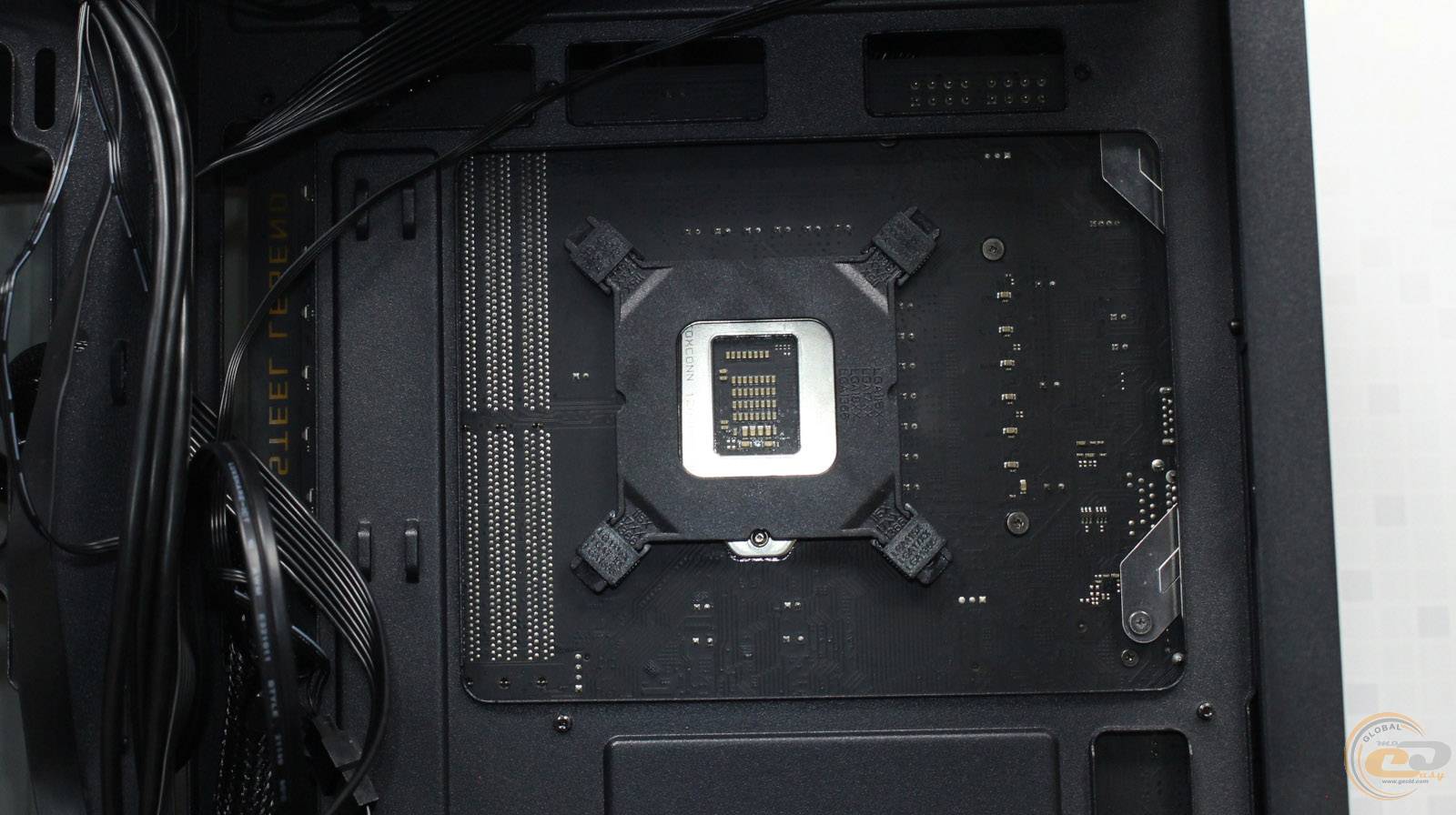

Далі на підсилювальній пластині для Intel розміщуємо фіксатори у потрібному для Intel LGA1200 положенні та прикладаємо її до відповідних отворів кріплення на звороті материнської плати.

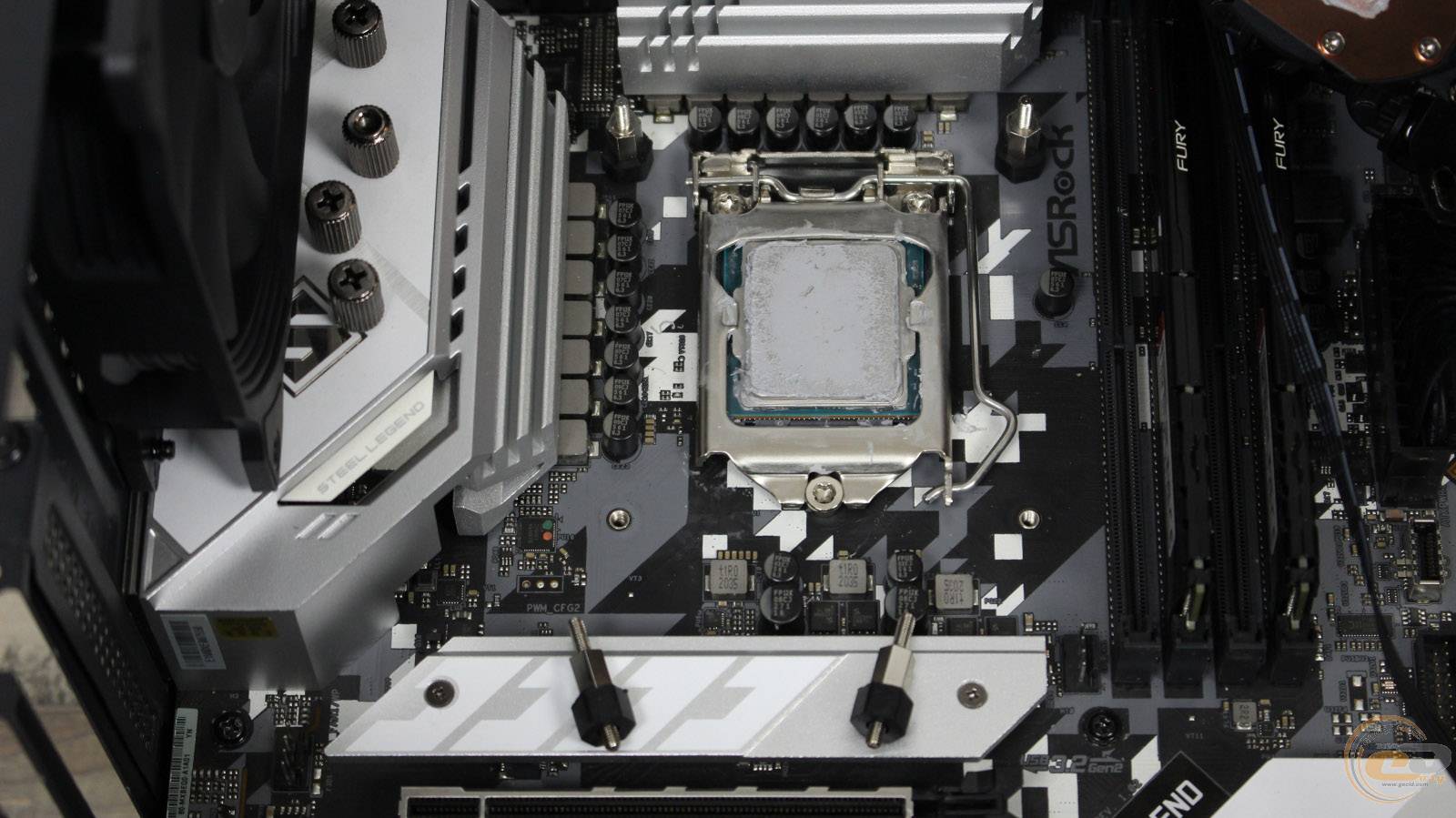

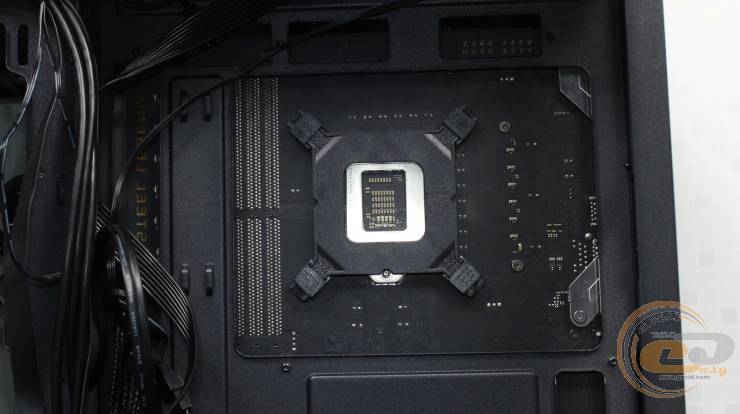

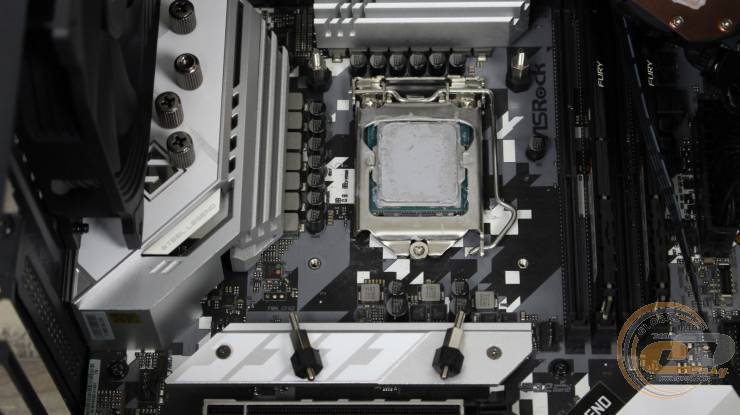

На чотири гвинта-стійки знизу надягаємо шестигранні гумові шайби та вкручуємо їх з фронтальної сторони плати.

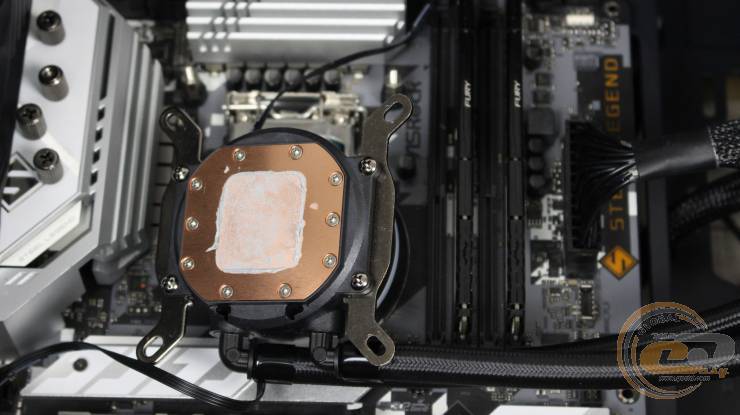

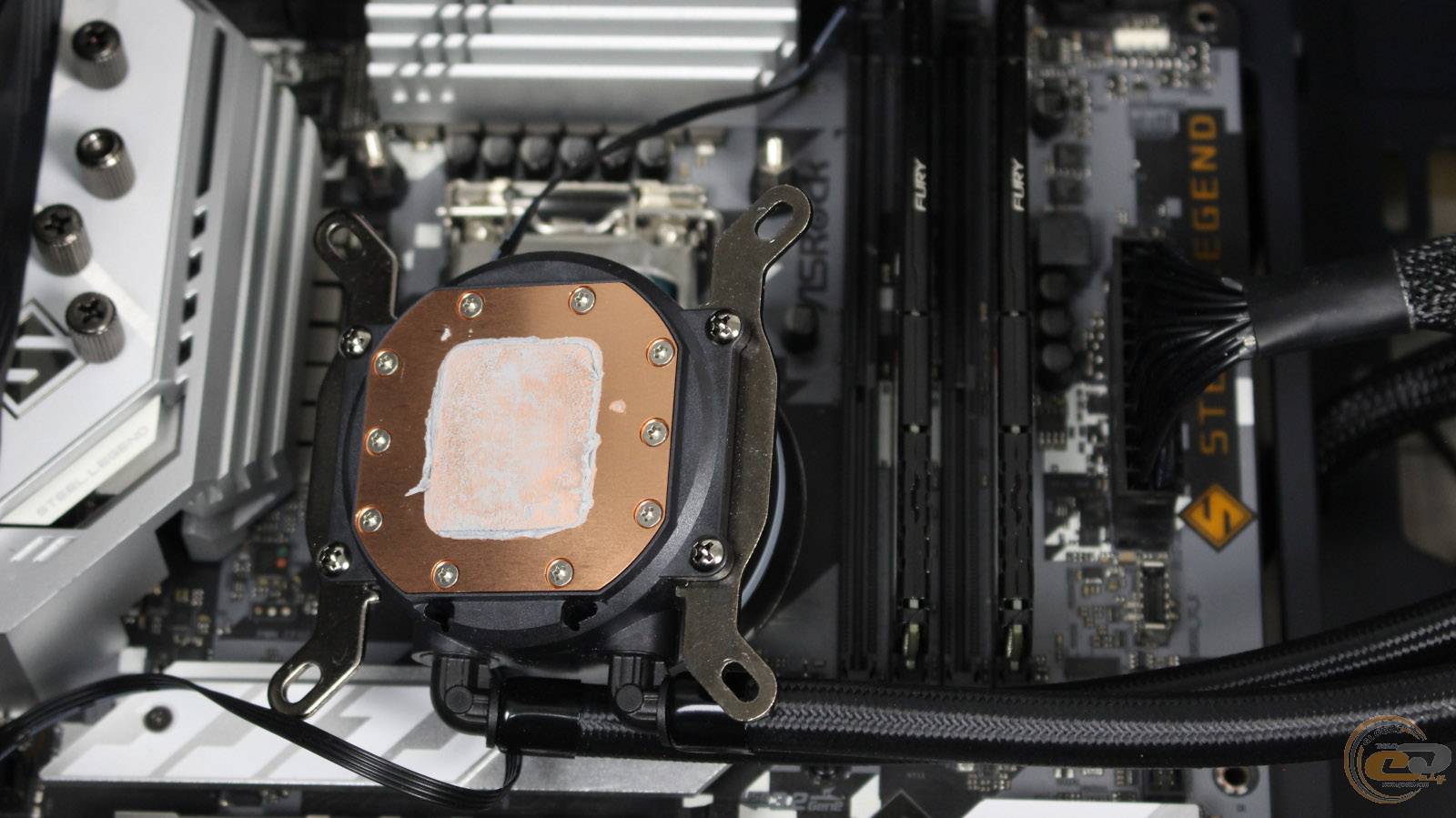

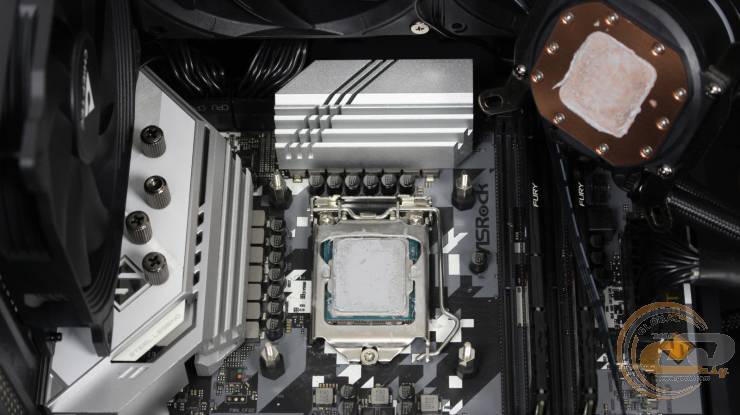

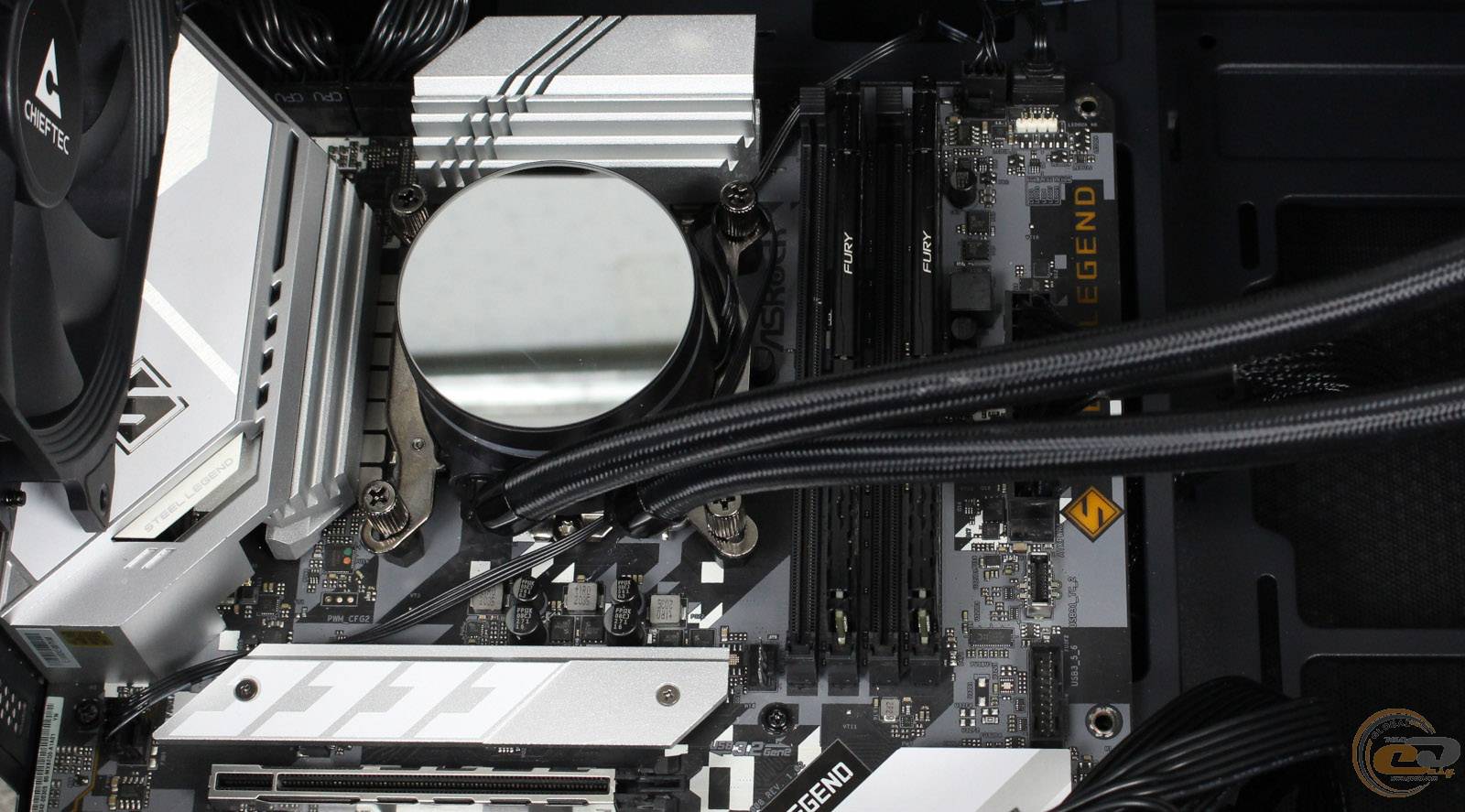

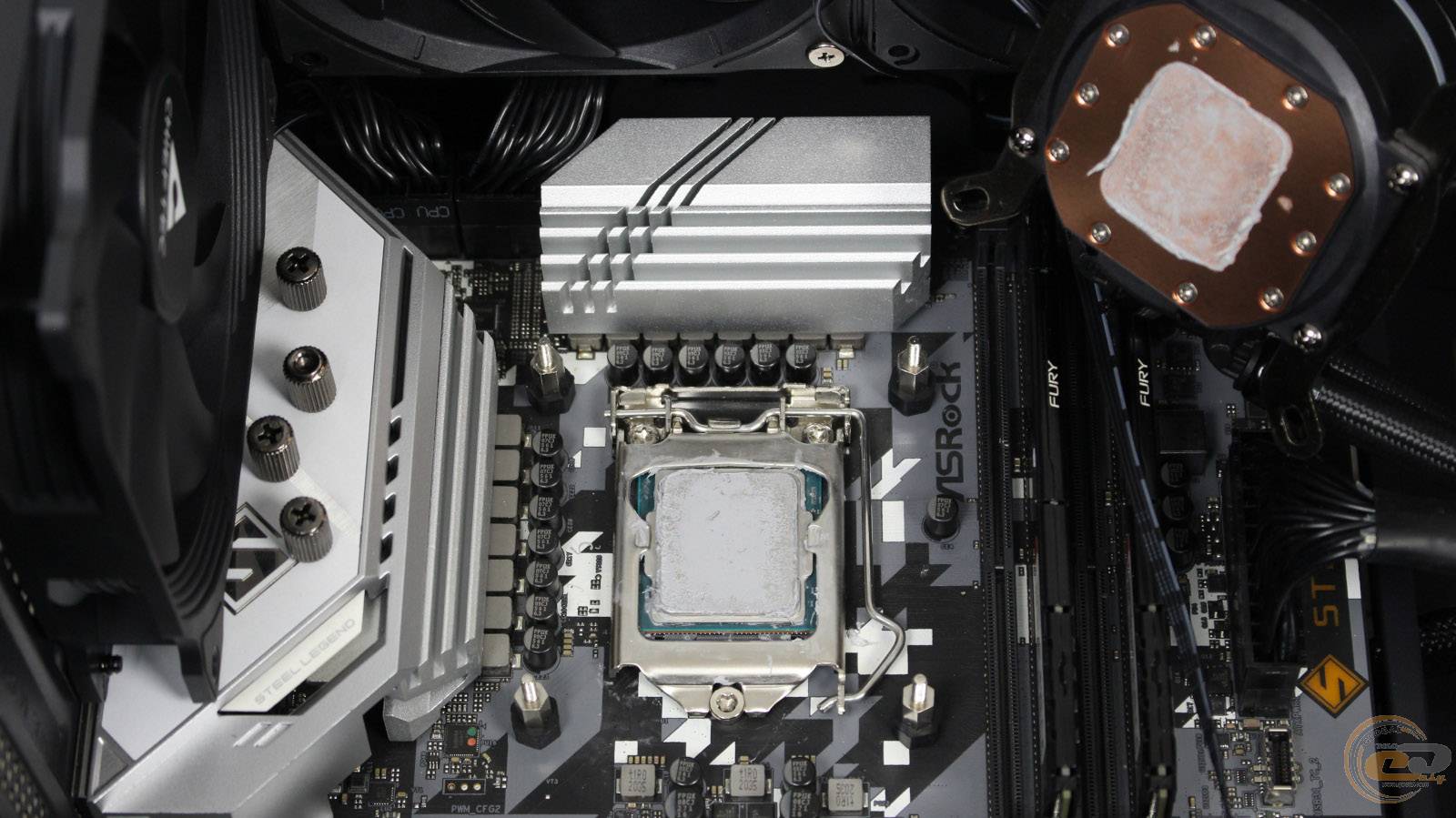

Наносимо комплектну термопасту на процесор та знімаємо з мідної основи водяного блока захисну плівку. Фіксуємо водоблок чотирма гайками з накатаною голівкою, під'єднуємо кабелі живлення та підсвічування помпи до материнської плати. Виставляємо необхідне нам положення логотипу.

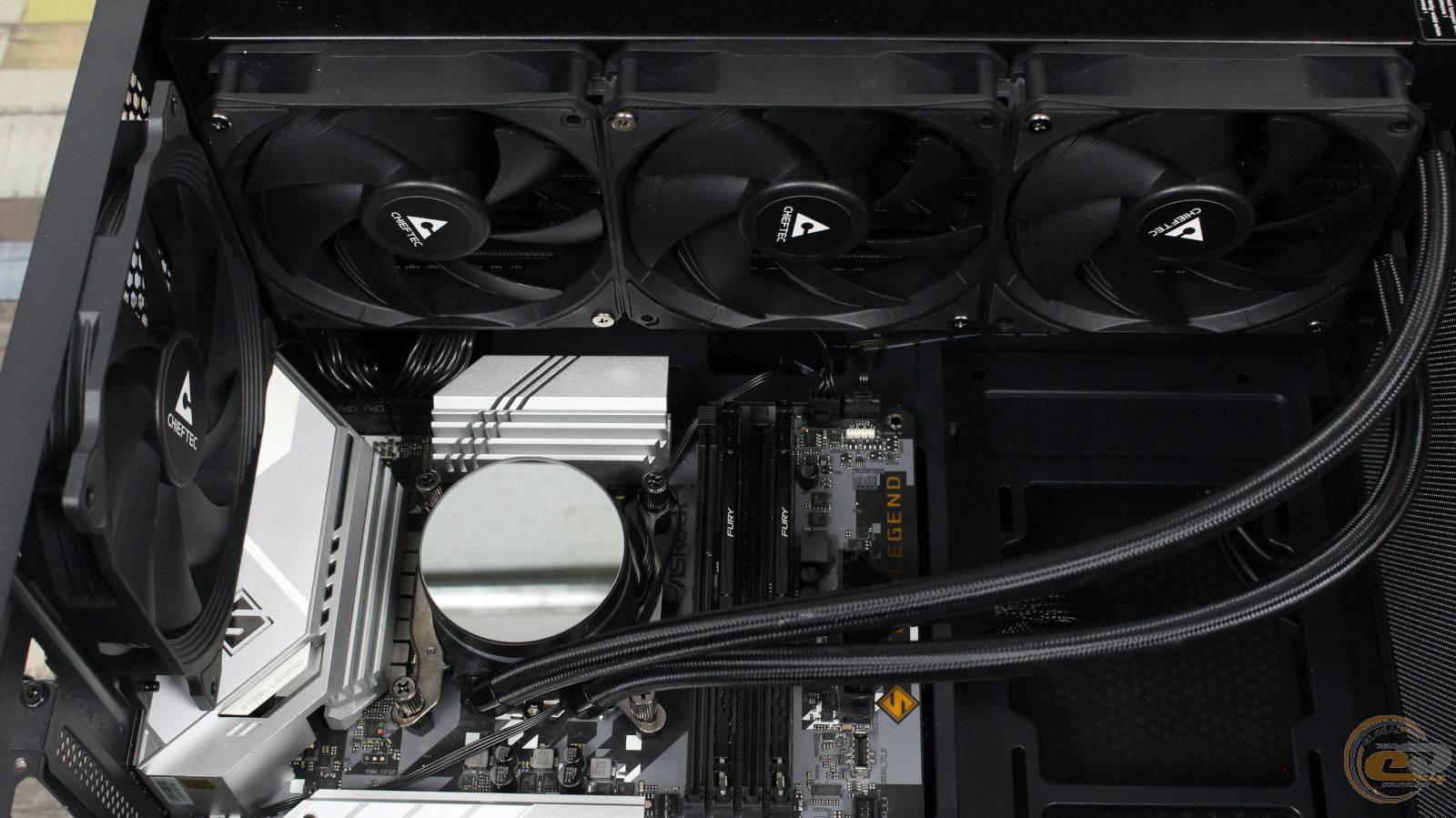

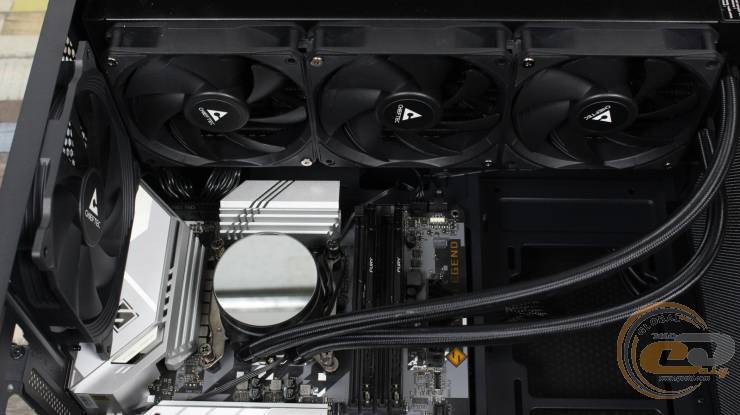

Встановлюємо радіатор із прикрученими вентиляторами в бажане місце в корпусі за допомогою дванадцяти комплектних коротких гвинтів і підключаємо живлення для вентиляторів.

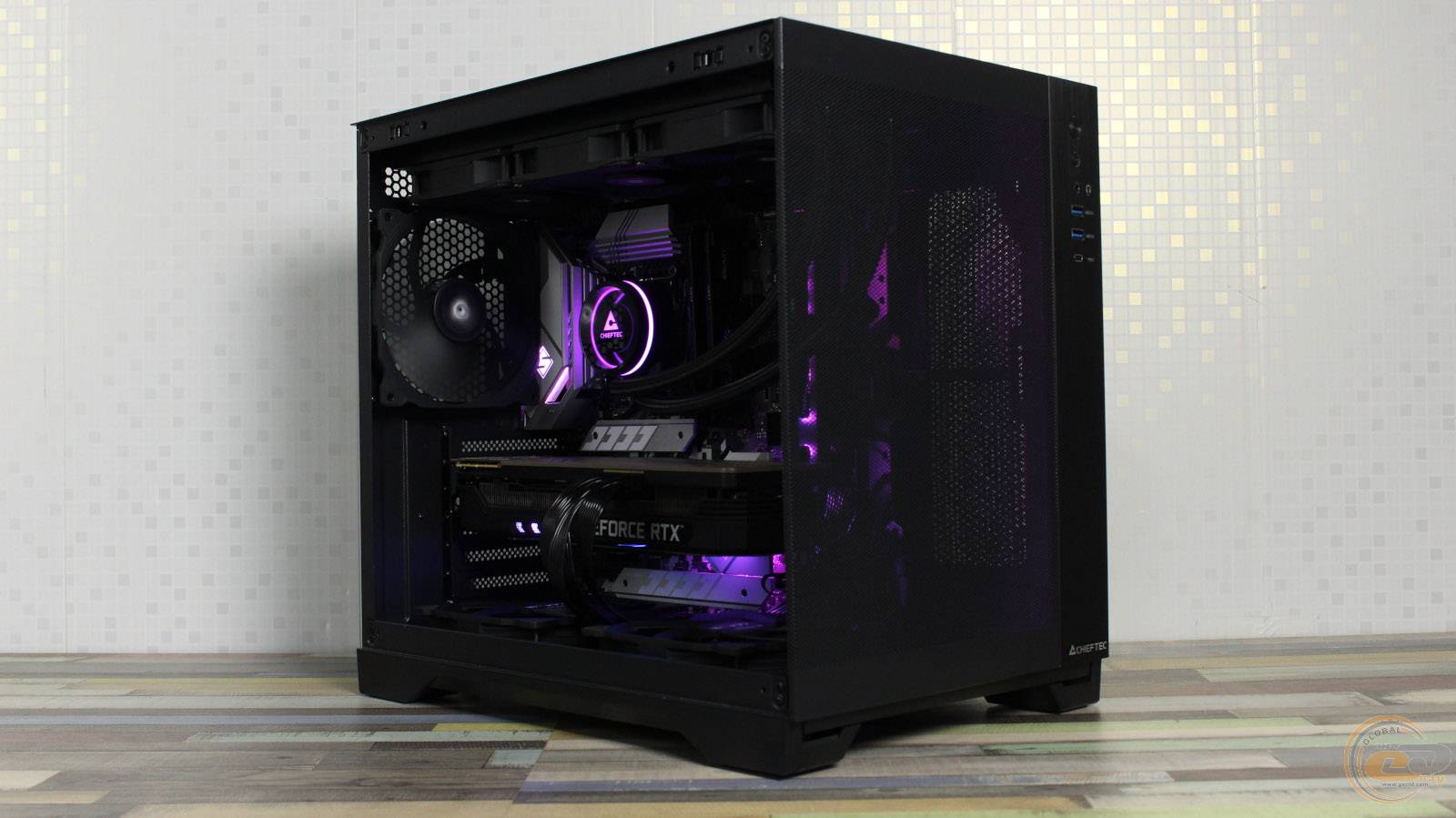

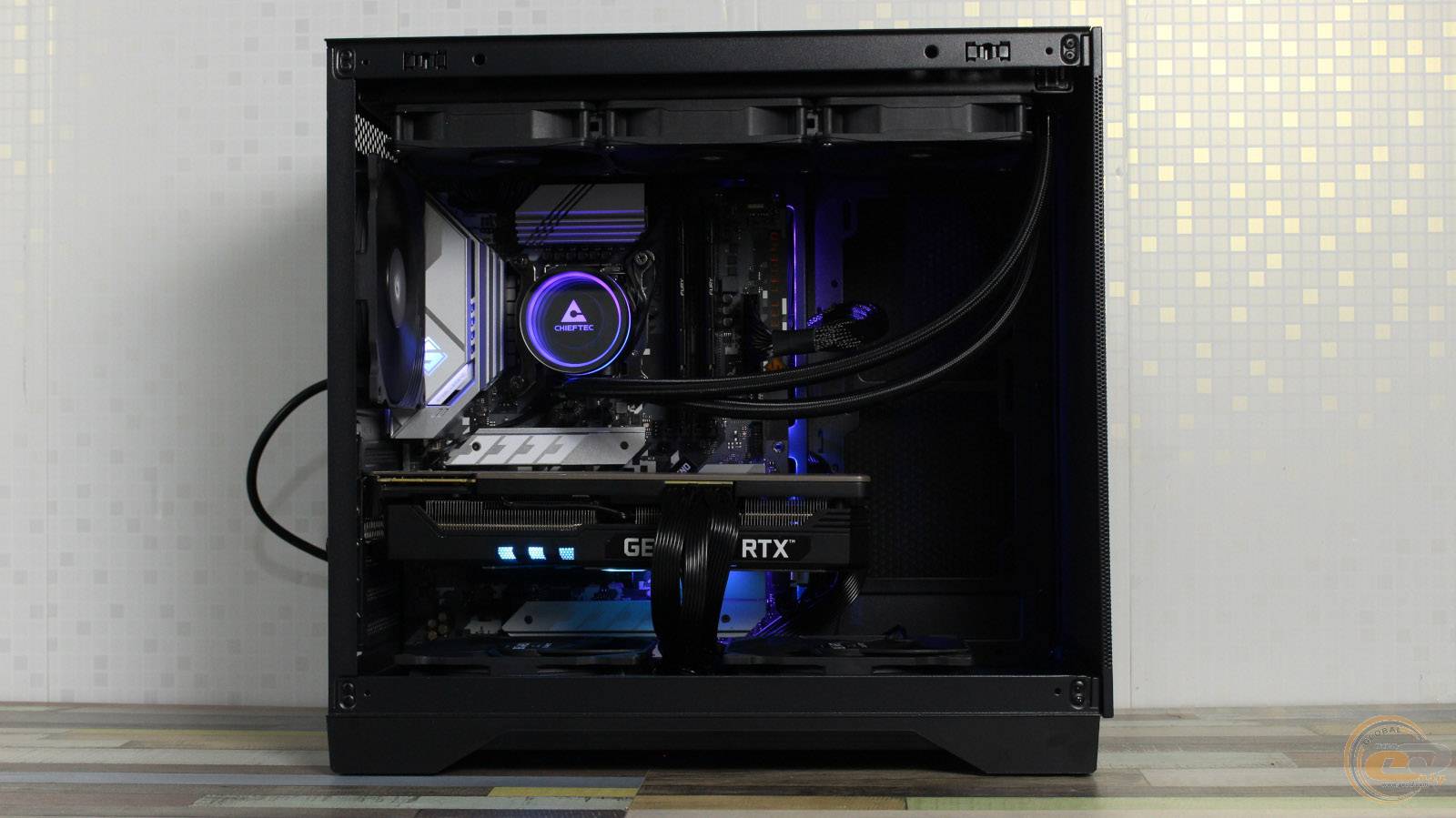

Водоблок отримав досить рівномірне та яскраве підсвічування. Завдяки наявності ефекту дзеркальної нескінченності він має цікавий зовнішній вигляд. Для налаштування бажаного режиму та синхронізації з іншими компонентами системи достатньо використовувати ПЗ материнської плати.

Тестування

Найменування	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8 / 16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Материнська плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативна пам’ять	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок живлення	CHIEFTEC VEGA 750W (PPG-750-S), 750 Вт
Корпус	CHIEFTEC VISIO AIR (GM-30B-M-OP)
Термопаста	Із комплекту постачання

Ми тестували CHIEFTEC Iceberg 360 DARK у корпусі із заднім вентилятором, встановленим на видув, та двома нижніми вентиляторами на вдув. Усі вони працювали зі швидкістю 1300 об/хв. Температура навколишнього середовища на момент проведення наших вимірювань становили 24°С. У BIOS материнської плати ми увімкнули параметр Intel Adaptive Boost Technology.

Під час тесту AIDA Stress CPU частота процесора становила 4600 МГц при напрузі 1,312 В, а при Stress FPU частота процесора була 4400 МГц при напрузі 1,376 В.

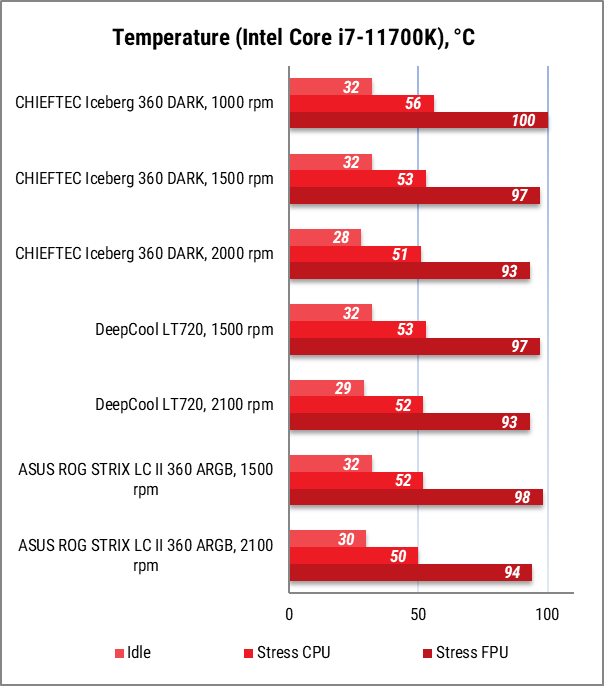

Загальна ефективність CHIEFTEC Iceberg 360 DARK аналогічна показникам DeepCool LT720 при використанні обох моделей на швидкості до 1500 об/хв. Надалі для підтримання однакової з героїнею нашого огляду температури процесора замість 2000 об/хв модель від DeepCool розкручує свої вертушки вже до 2100 об/хв. Отже, при використанні CHIEFTEC Iceberg 360 DARK на максимальних 2200 об/хв отримаємо перевагу десь на 1-2°C. Але це малоймовірний сценарій використання через відчутну шумність від будь-якої РСО у такому режимі роботи. Тому можна вважати, що у героїні огляду з DeepCool LT720 паритет.

Якщо ж говорити за ASUS ROG STRIX LC II 360 ARGB, то у найтяжчому сценарії навантаження вона стабільно поступається CHIEFTEC Iceberg 360 DARK на 1°C при будь-якому аналогічному значенні обертів.

Оскільки CHIEFTEC Iceberg 360 DARK має меншу ціну за обох сьогоднішніх конкурентів та демонструє такий же (а місцями навіть трохи кращий) рівень продуктивності – раціональніше було б обирати саме її. Проте і тут не все так просто: адже завдяки українським постачальникам у неї з’явився неоднозначний недолік у вигляді зменшеної з трьох до одного року гарантії від виробника.

Залежно від обраної швидкості обертання вертушок цієї РСО у нас склались такі враження від загального шуму:

Три комплектні вентилятори можна комфортно використовувати на швидкостях до 1700 об/хв включно.

Висновки

Перші кроки на ринку РСО у компанії CHIEFTEC виявилися максимально вдалими. Адже CHIEFTEC Iceberg 360 DARK (CLC-360-BLK) не тільки демонструє вищу за середню ефективність охолодження серед трисекційних моделей, а й має цінник на рівні типового баштового «суперкулера».

При цьому ви отримуєте відносно тихо працюючі аж до позначки у 1700 об/хв вентилятори та помпу з можливістю регулювання її швидкості.

Приємно бачити, що виробник не тільки взяв на озброєння корисні технічні рішення «з ринку» на зразок з’єднаних між собою вентиляторів зі спільним кабелем живлення, а й трохи додав від себе, переосмисливши конструкцію радіатора за рахунок використання паралельних ребер алюмінієвої стрічки, що дозволило при щільності у 19 FPI змагатися з моделями з класичними радіаторами із 20 FPI та 21 FPI. При цьому товщина та розміри самого радіатора залишились у максимально сумісних із корпусами межах.

Нас порадувала сумісність з великою кількістю платформ від AMD та Intel, що дозволить використовувати CHIEFTEC Iceberg 360 DARK у збірках не лише з надсучасними системами.

Ще однією суб’єктивною перевагою цієї моделі можна назвати відсутність підсвічування на вентиляторах, що хоча б трохи відмежовує її від звичних «ігрових» моделей із строкатою ілюмінацією та дає можливість використовувати її в робочих станціях із максимально стриманим зовнішнім виглядом. Тим паче ефект дзеркальної нескінченності виглядає більш універсальним та безпрограшним, аніж проста підсвітка водного блоку. Для налаштування необхідного варіанта підсвічування та його синхронізації з іншими компонентами вистачить ПЗ материнської плати. Не забувайте також про можливість обертати на 360° верхню частину у разі не зовсім стандартного розміщення цієї рідинної системи охолодження.

Цього разу недолік вийшов трохи специфічний, адже на українському ринку CHIEFTEC Iceberg 360 DARK замість обіцяних виробником трьох років чомусь отримує рік гарантії, що ставить її в не надто вигідне положення порівняно з конкурентами.

Переваги:

• висока продуктивність серед тривентиляторних рішень;
• універсальний мінімалістичний дизайн;
• умовно тиха помпа з можливістю регулювання діапазону її швидкості;
• непогана ціна;
• ефект дзеркальної нескінченності на водоблоці, ілюмінацію якого можна налаштувати та синхронізувати за допомогою ПЗ материнської плати;
• можливість обертати на 360° верхню частину водоблоку;
• відносно тихі вентилятори на основі надійних гідродинамічних підшипників;
• для живлення усіх вентиляторів знадобиться лише один кабель;
• підтримка великої кількості різних платформ від AMD та Intel;
• модифікована конструкція радіатора.

Недоліки:

• локальна гарантія складає 12 місяців.

Автор: Іван Моргун

Висловлюємо подяку компанії CHIEFTEC за надану для тестування РСО.
