Огляд рідинної системи охолодження CHIEFTEC Iceberg 240 DARK: для економних

Асортимент систем водяного охолодження постійно поповнюється все новими і новими рішеннями. Водночас особливу увагу привертає поява досить доступних пристроїв від добре відомих брендів.

Серед них — РСО CHIEFTEC Iceberg 240 DARK (CLC-240-BLK), яка пропонується за досить скромні ₴3200 або $76. Окрім добре знайомого логотипа, власник отримає якісні вентилятори на основі гідродинамічних підшипників із бездротовим з’єднанням між собою, підсвітку корпусу помпи та... Про все інше розповімо далі, тож вмощуйтеся зручненько.

Специфікація

Модель	CHIEFTEC Iceberg 240 DARK (CLC-240-BLK)
Підтримка процесорних роз'ємів	AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Вага РСО	1,73 кг
Термоінтерфейс	Комплектна термопаста у шприці
Довжина з'єднувальних шлангів (власні виміри)	400 мм (400 мм)
Радіатор
Матеріал	Алюміній
Розміри (власні виміри)	272 х 120 х 27 мм (275 х 120 х 26 мм)
Водоблок
Розміри, власні виміри	ø67 x 51 мм
Роз'єм живлення	4-контактний
Швидкість роботи помпи	1800 – 2700 об/хв
Довжина кабелю живлення / LED	28 см / 72 см
Напруга	12 В
Струм споживання	0,2 А
Потужність споживання	4,2 Вт
LED-підсвічування	Є
Матеріал корпуса	Пластик
Матеріал підошви	Мідь
Розміри основи	55 х 52 мм
Вентилятори
Модель	CHIEFTEC TF-2012PWM
Розміри	120 х 120 х 25 мм
Кількість	2
Тип підшипника вентилятора	FDB (гідродинамічний)
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
Напруга живлення	10,2 – 13,8 В
Споживаний струм	До 0,21 А
Енергоспоживання	2,14 – 2,9 Вт
Швидкість обертання	500 – 2200 об/хв ± 10%
Рівень шуму	До 34,7 дБА
Максимальний повітряний потік	64,72 CFM (110 м3/год)
Статичний тиск	3,06 мм H2O
LED-підсвічування вентиляторів	Немає
Довжина кабеля до вентилятора	45 см
Сайт виробника	CHIEFTEC
Сторінка продукту	CHIEFTEC Iceberg 240 DARK

Паковання та комплектація

Коробка створювалася саме для цієї моделі РСО, тому тут є достатньо інформації про пристрій для тих, хто хоча б трохи «speak English».

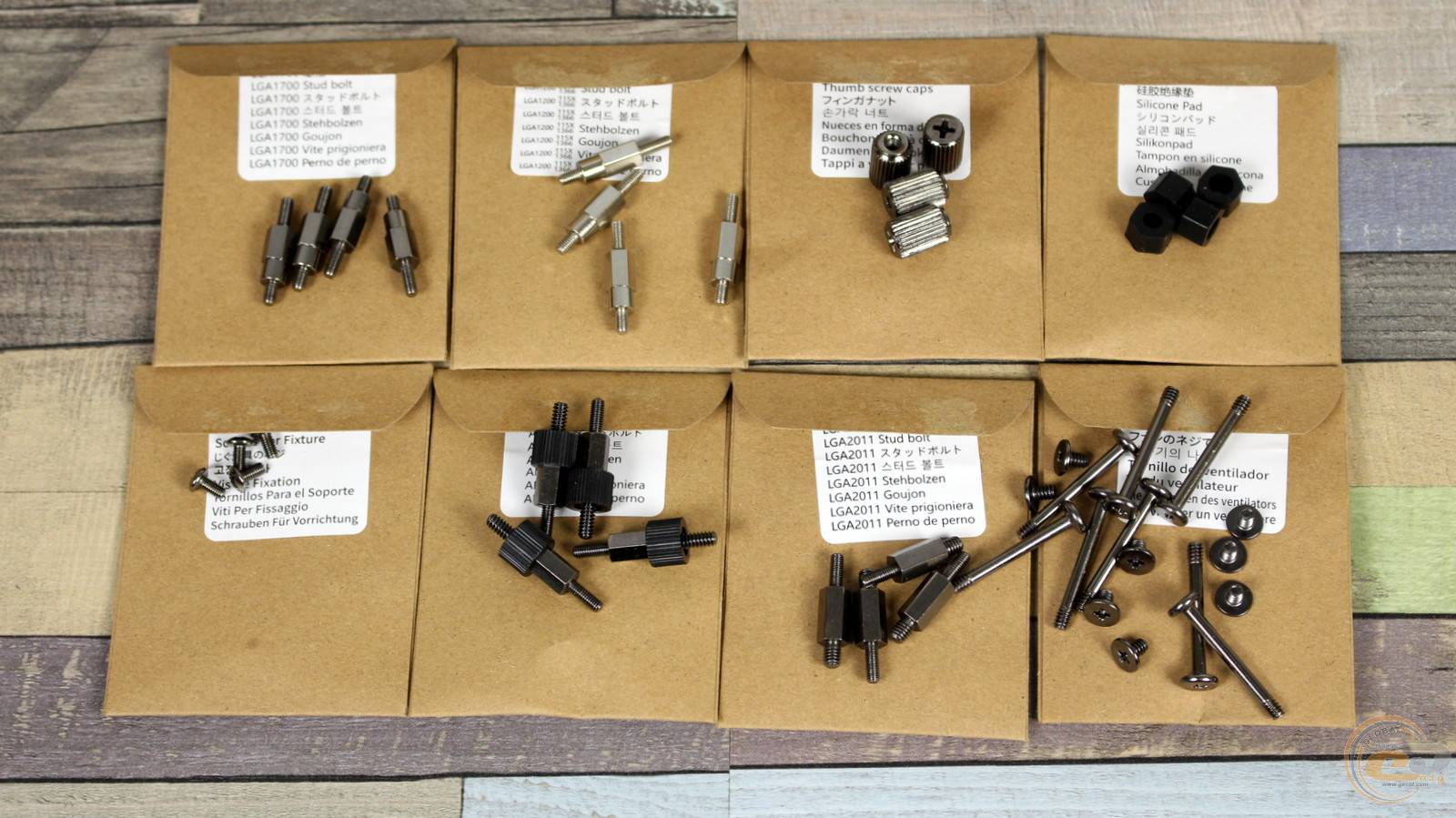

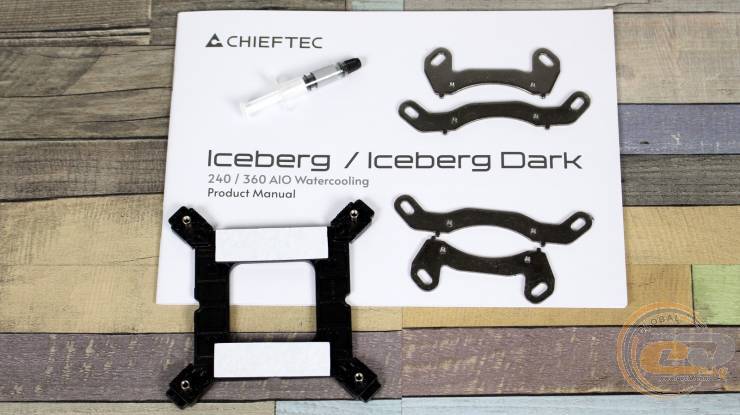

Поміщена всередині комплектація традиційно багата. Переважно сюди входять різноманітні елементи для фіксації радіатора та водоблока, більшість з яких розкладені у паперових пакетах із відповідними підписами. Крім того, в наявності термопаста в шприці та інструкція зі встановлення, уніфікована для 240- та 360-мм пристроїв.

Зовнішній вигляд та конструкція

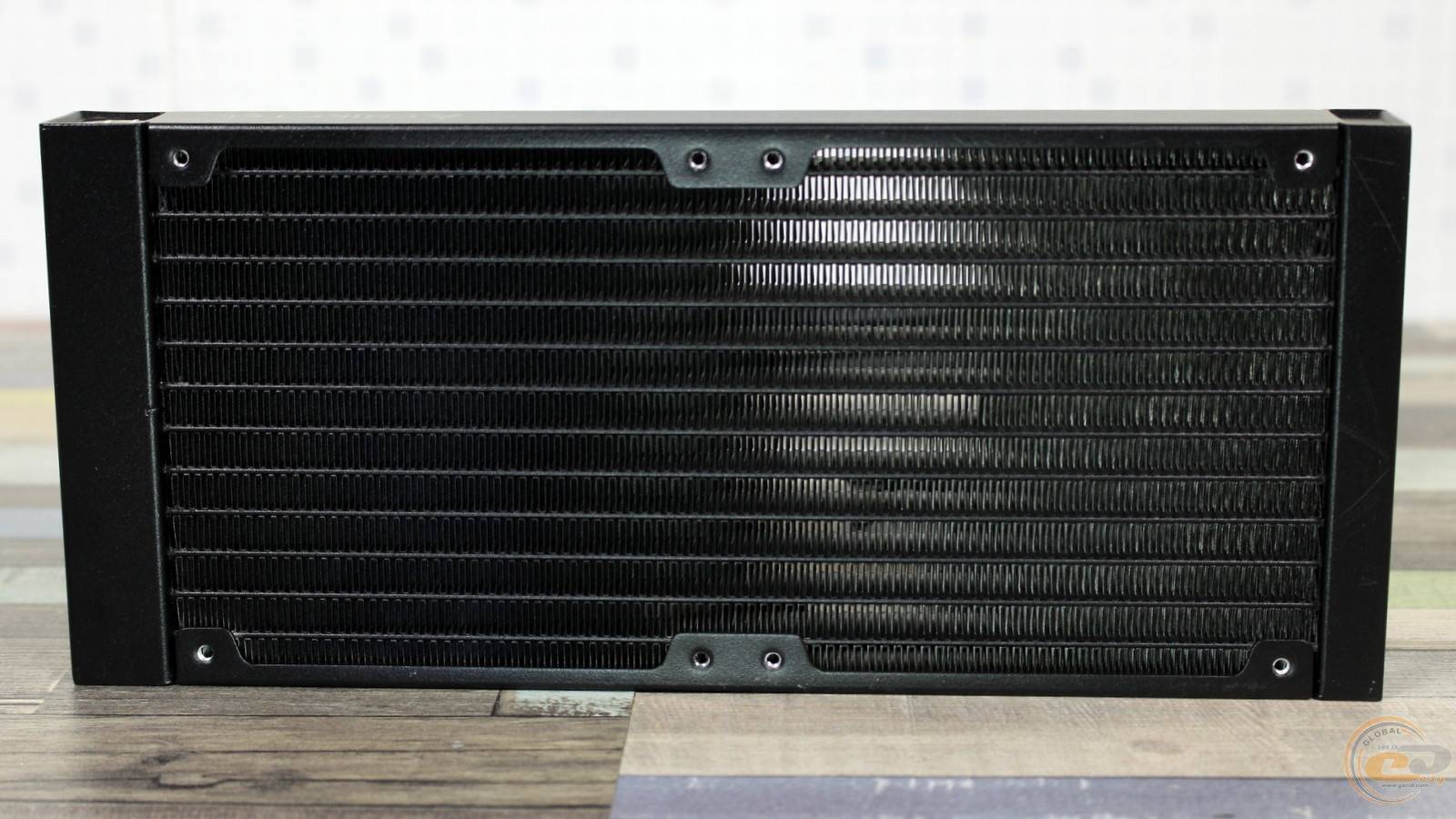

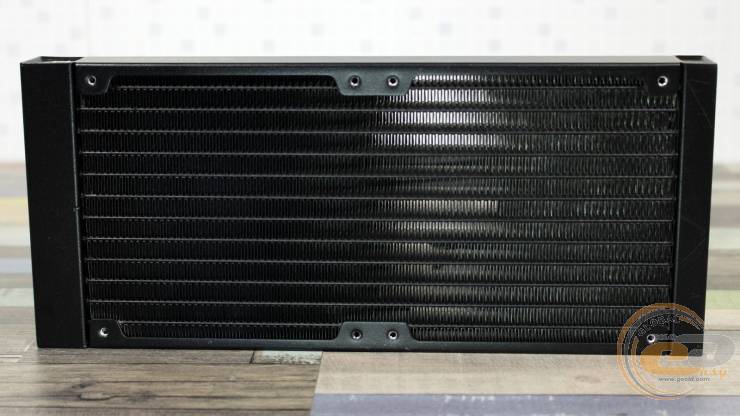

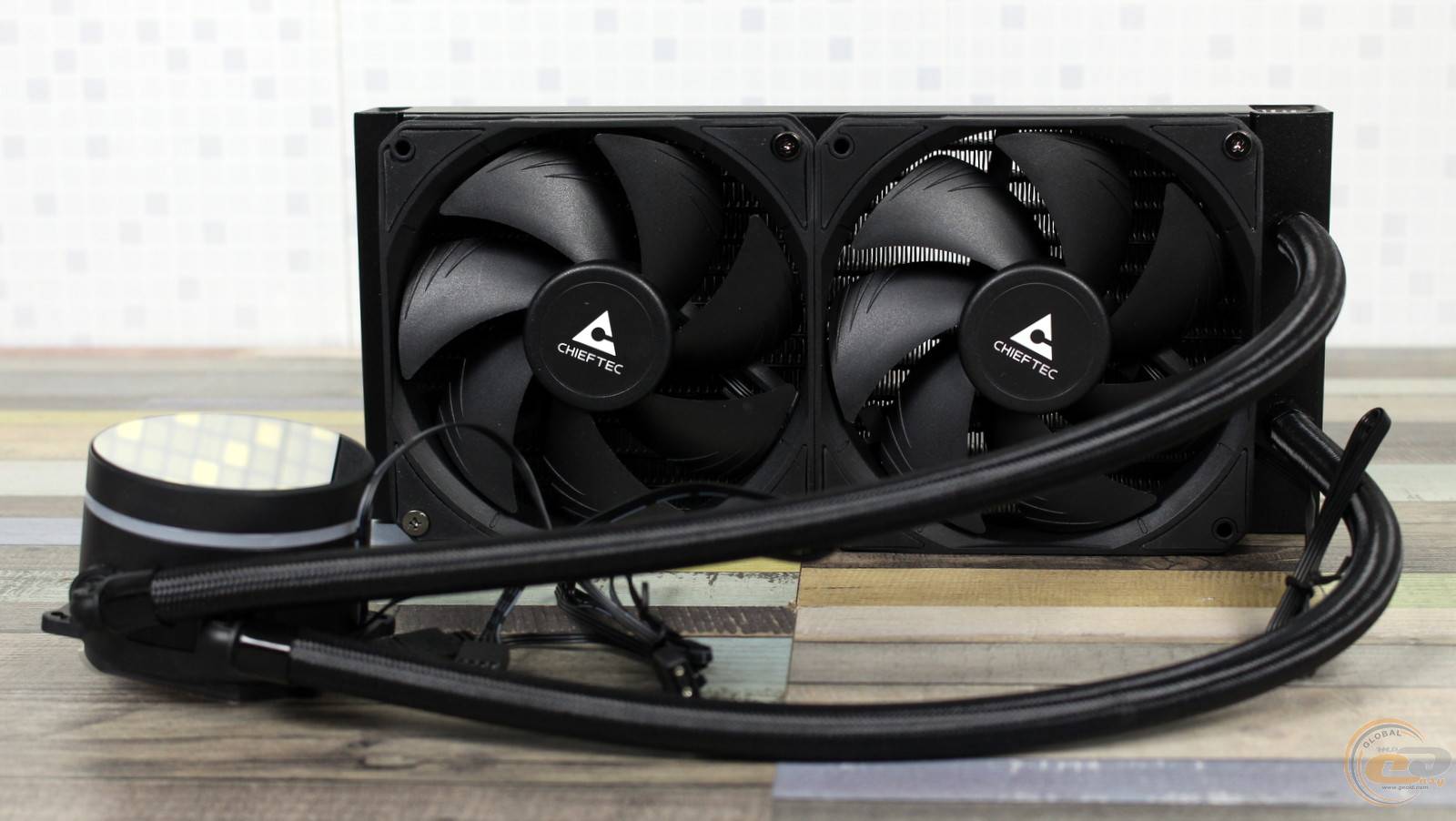

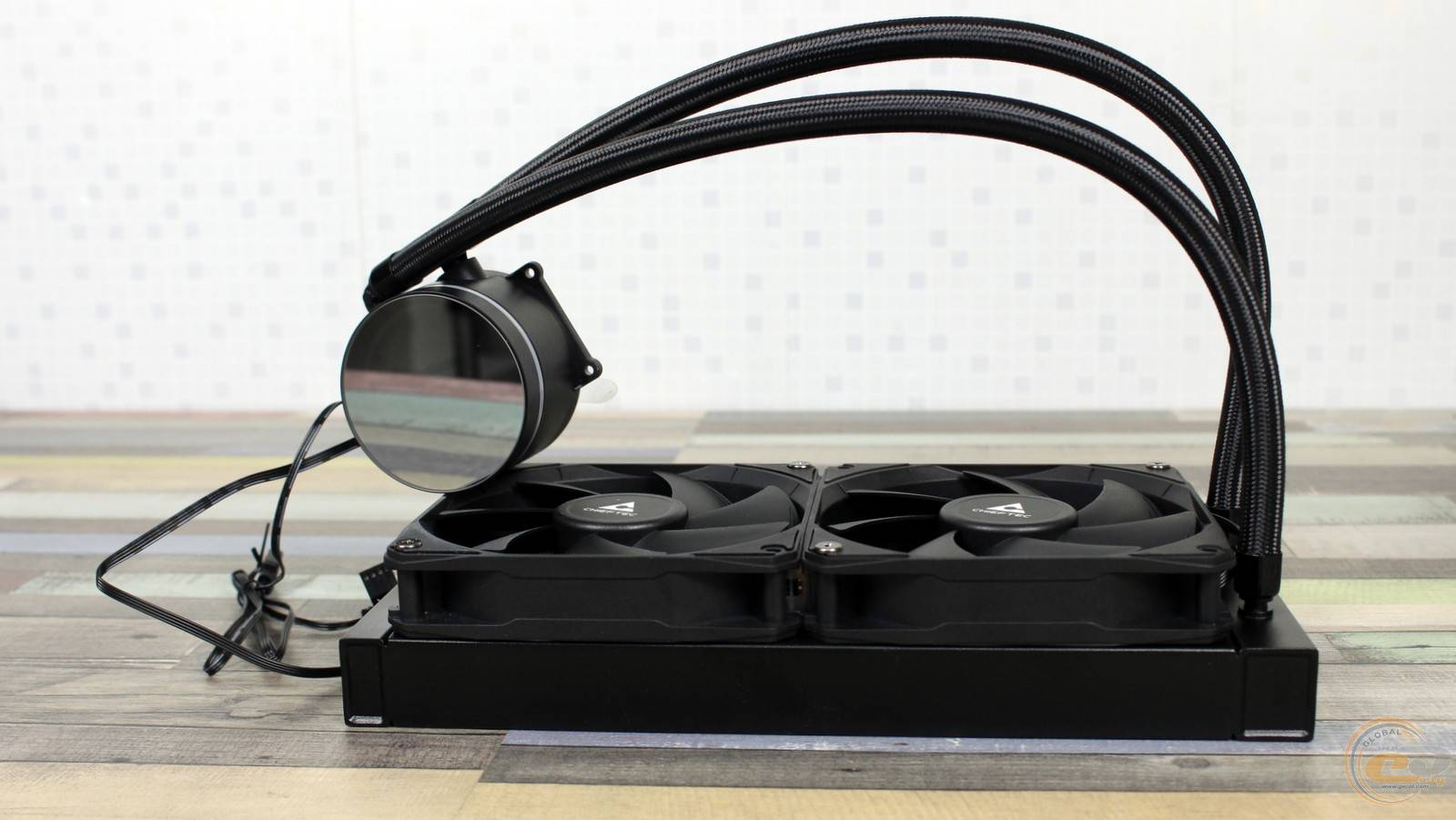

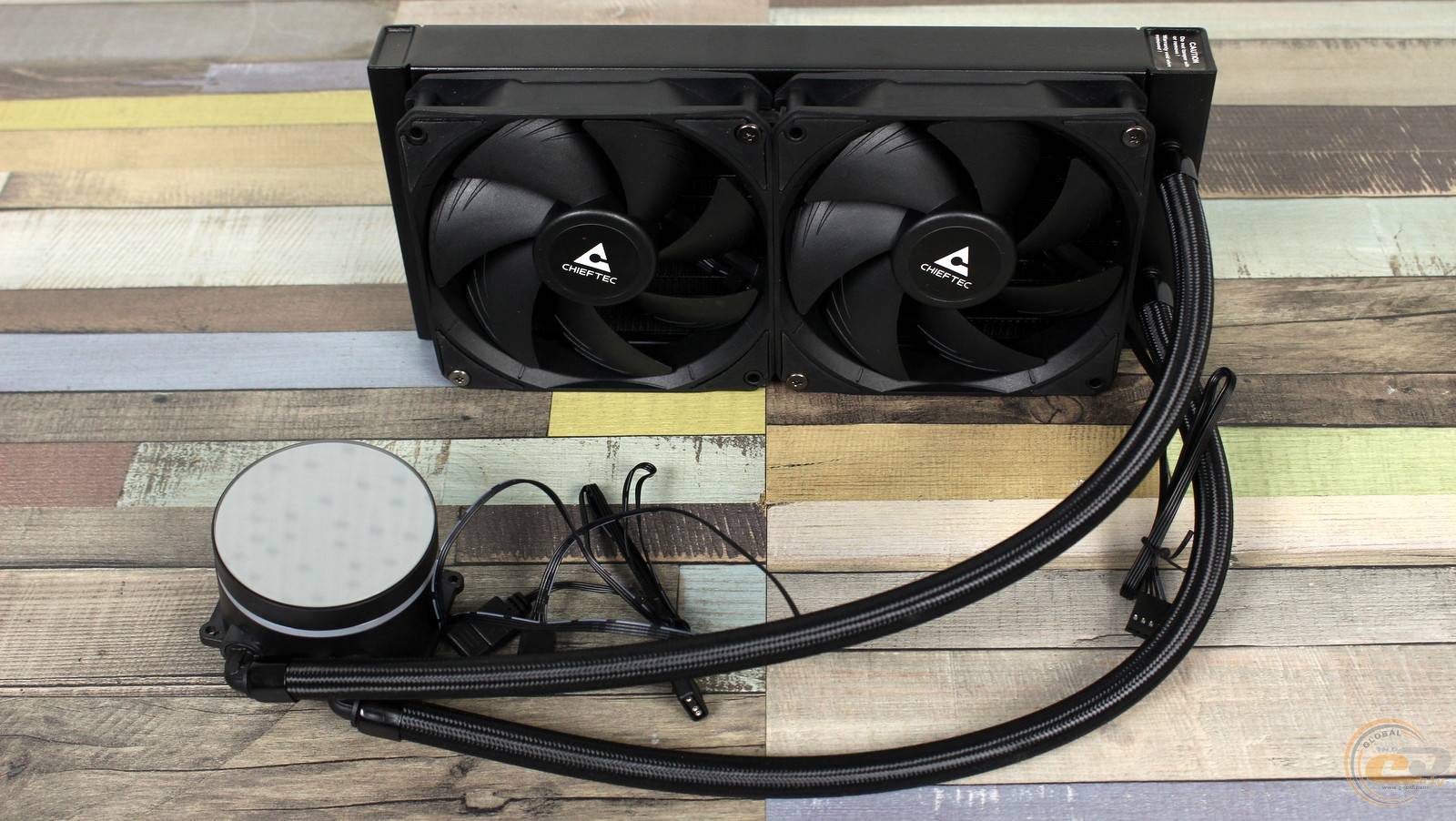

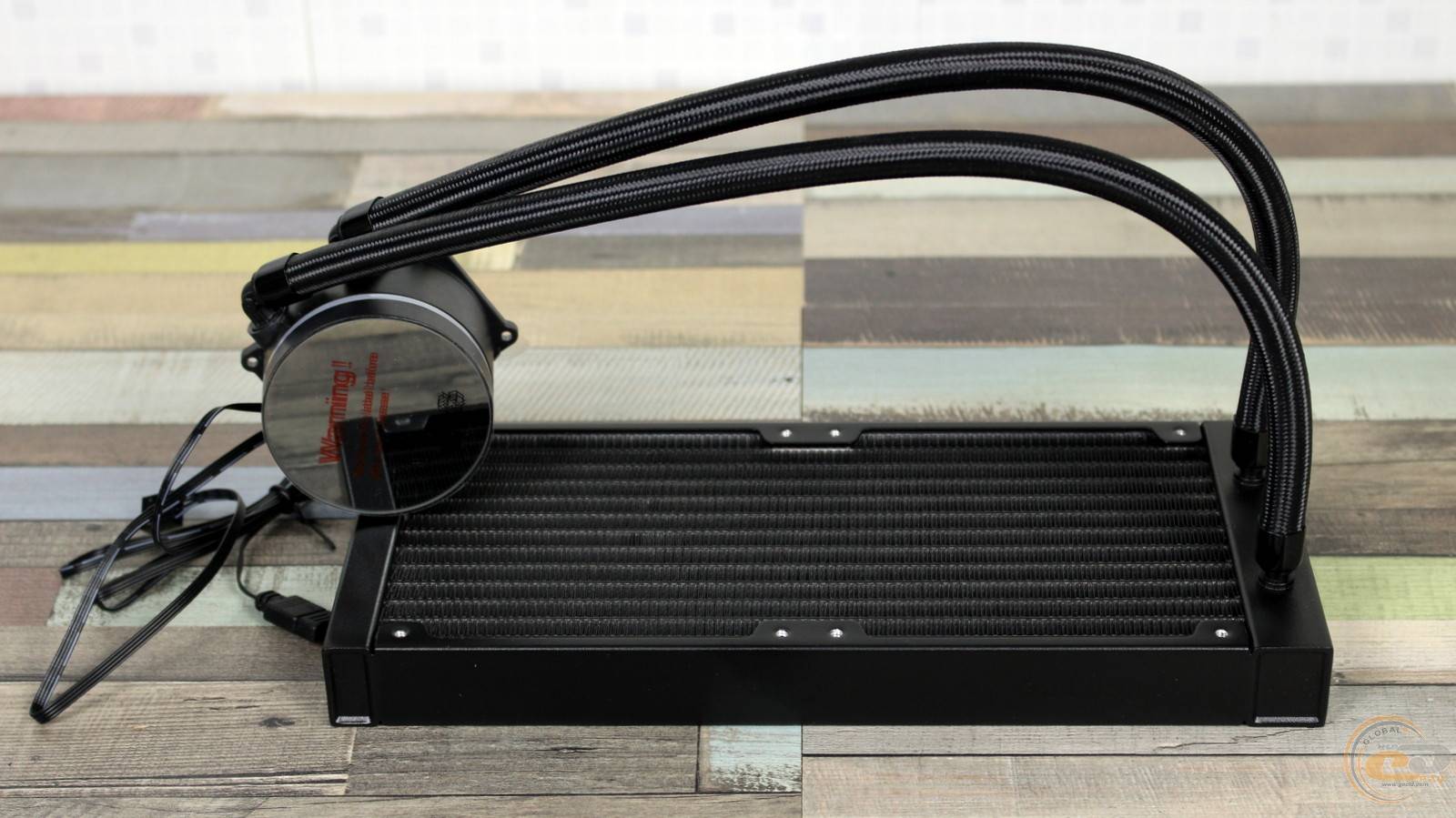

Найбільш примітний елемент конструкції CHIEFTEC Iceberg 240 DARK - радіатор, який має цілком звичні розміри 275 х 120 х 26 мм і типовий чорний окрас.

Чотирнадцять горизонтальних каналів, якими циркулює холодагент, розтягнулися по всій його довжині. А для збільшення площі відведення тепла використовується алюмінієва стрічка з кроком 1,3 мм. Як наслідок, маємо щільність у 19 FPI (або пластин / дюйм).

Як і в 360-мм CHIEFTEC Iceberg 360 DARK, стрічка тут вигнута дещо нетипово - під прямим кутом. Завдяки цьому збільшується площа контакту з каналами при порівнянній площі тепловіддачі.

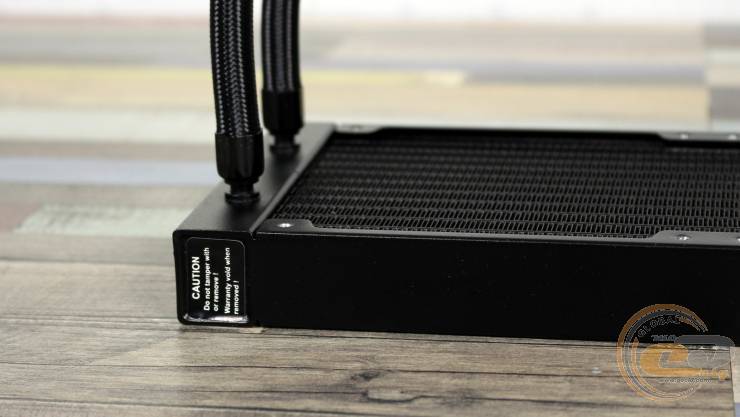

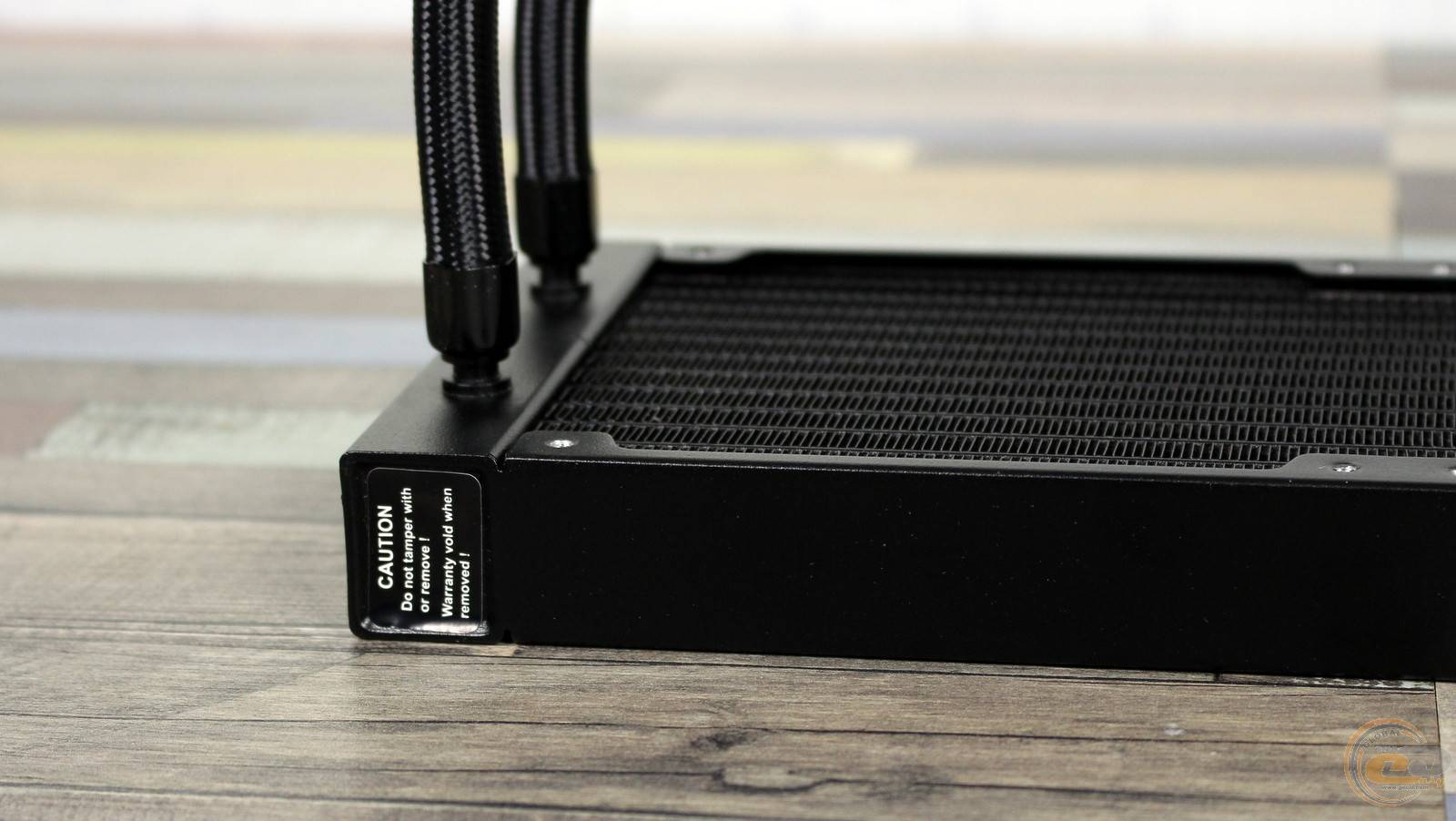

Є тут і прикритий гарантійною пломбою отвір для обслуговування холодагенту, який можна буде використовувати через три роки гарантійного періоду.

Поруч видно дві трубки, які виходять із корпусу радіатора під кутом 90° до радіатора.

Встановлені на них шланги мають цілком достатню довжину 400 мм та звичне нейлонове обплетення.

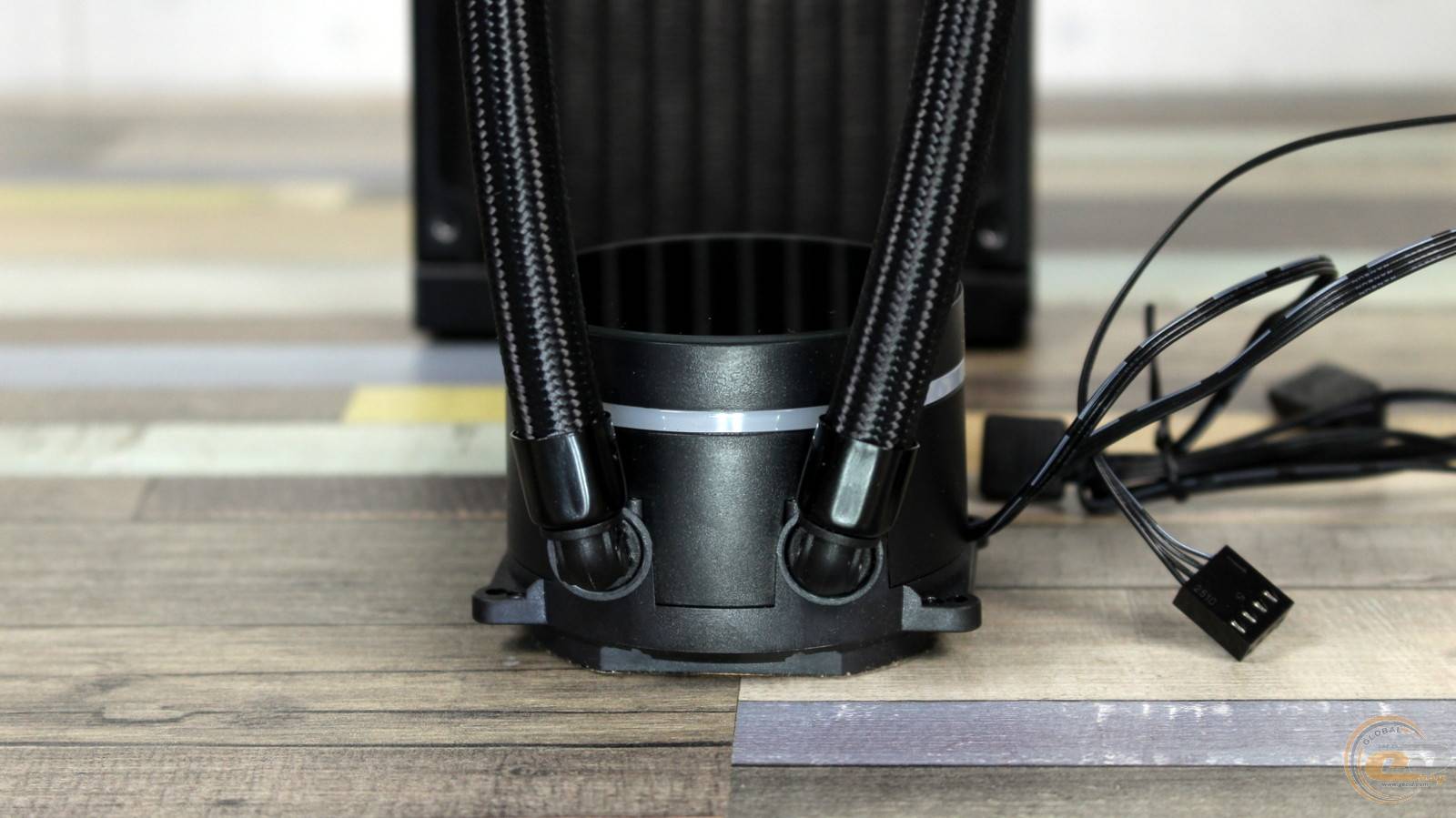

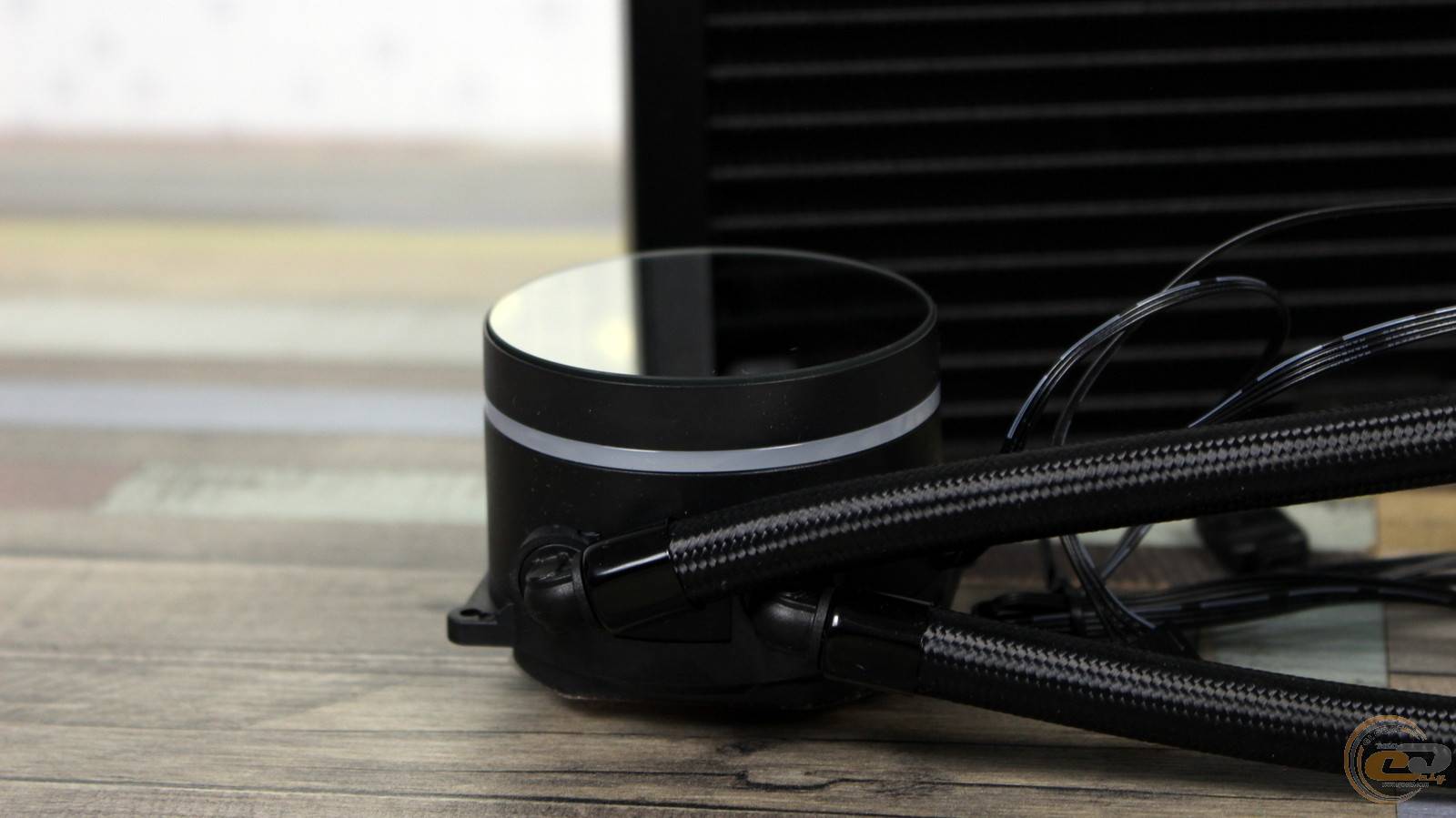

До водоблока вони підведені під прямим кутом, щоправда, цього разу фітинги вже рухомі.

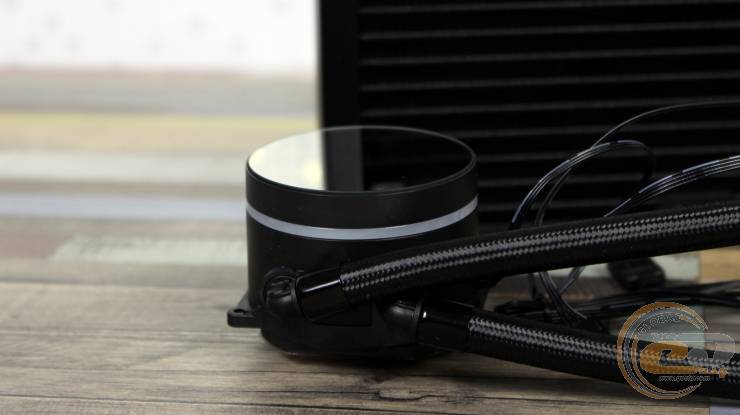

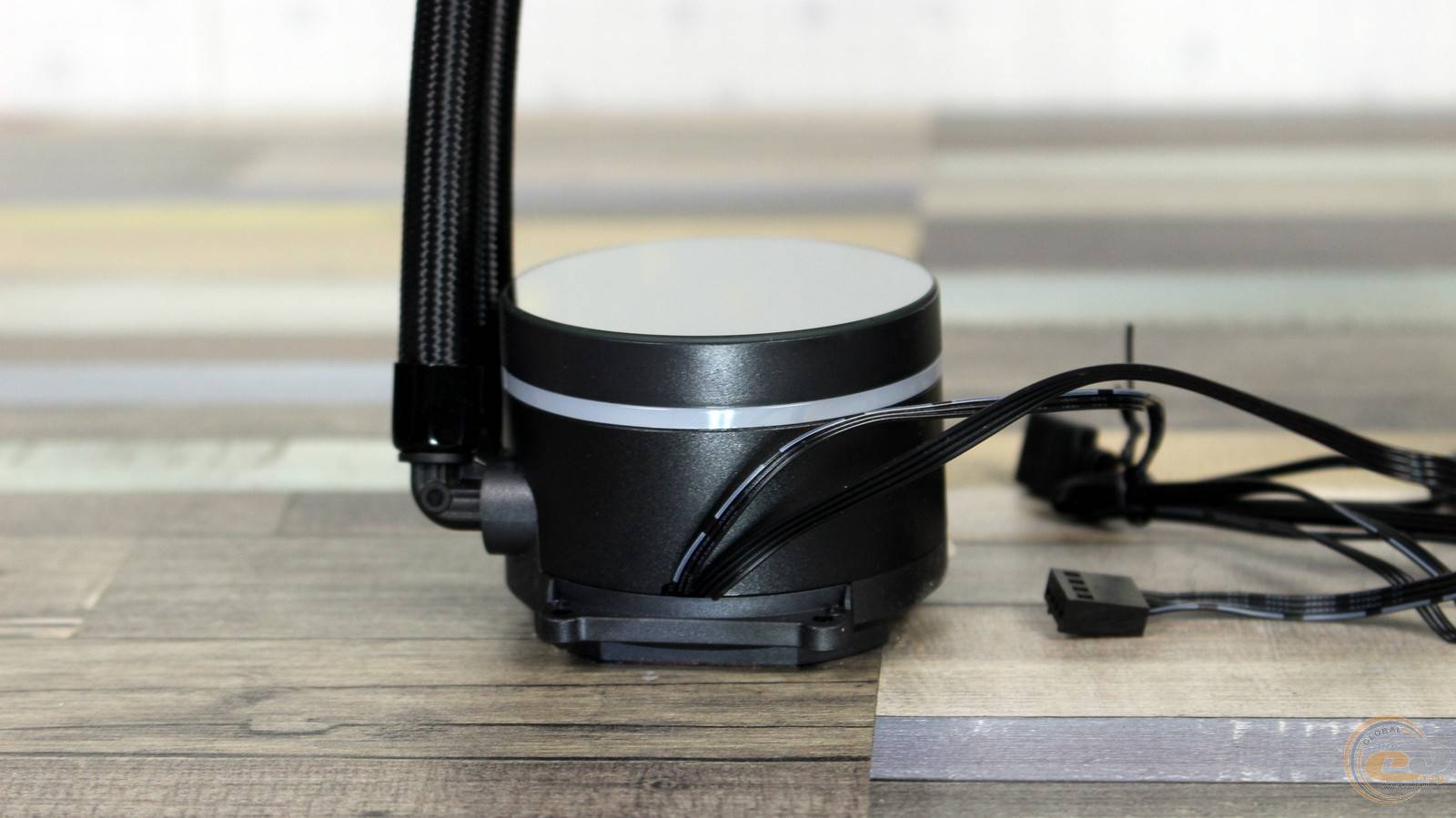

Помпа захована в циліндричному пластиковому корпусі діаметром 67 мм і висотою 51 мм.

Вона здатна працювати зі швидкістю від 1800 до 2700 об/хв, споживаючи при цьому до 4,2 Вт електроенергії.

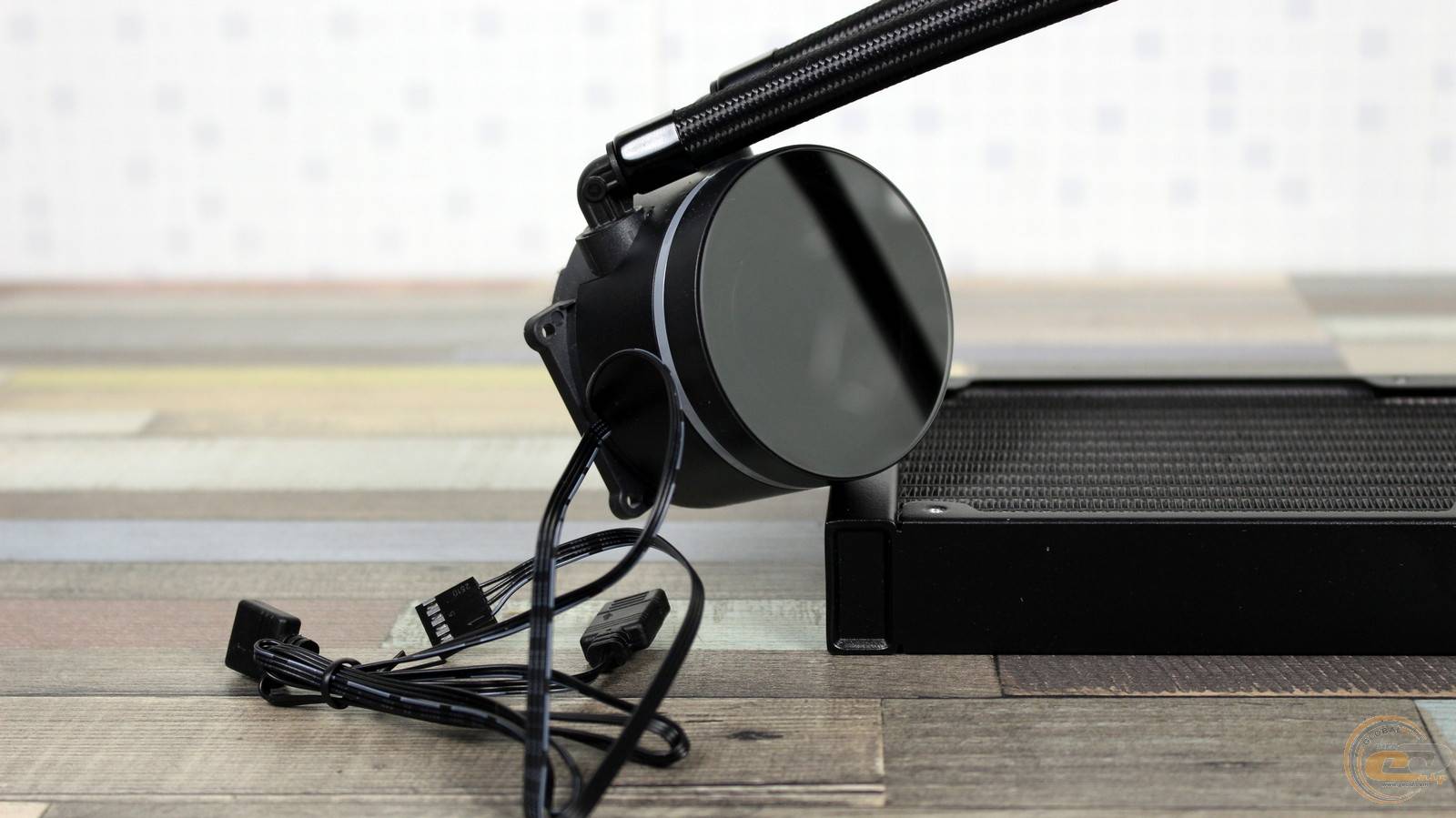

До речі, у CHIEFTEC Iceberg 240 DARK це єдиний елемент, який обладнаний підсвіткою. Тож наявні два кабелі — 28-см для живлення водоблока і 72-см для реалізації світіння. А от у CHIEFTEC Iceberg 240 RGB, який дорожчий всього лише на $4 або ₴160, також передбачена і підсвітка вентиляторів.

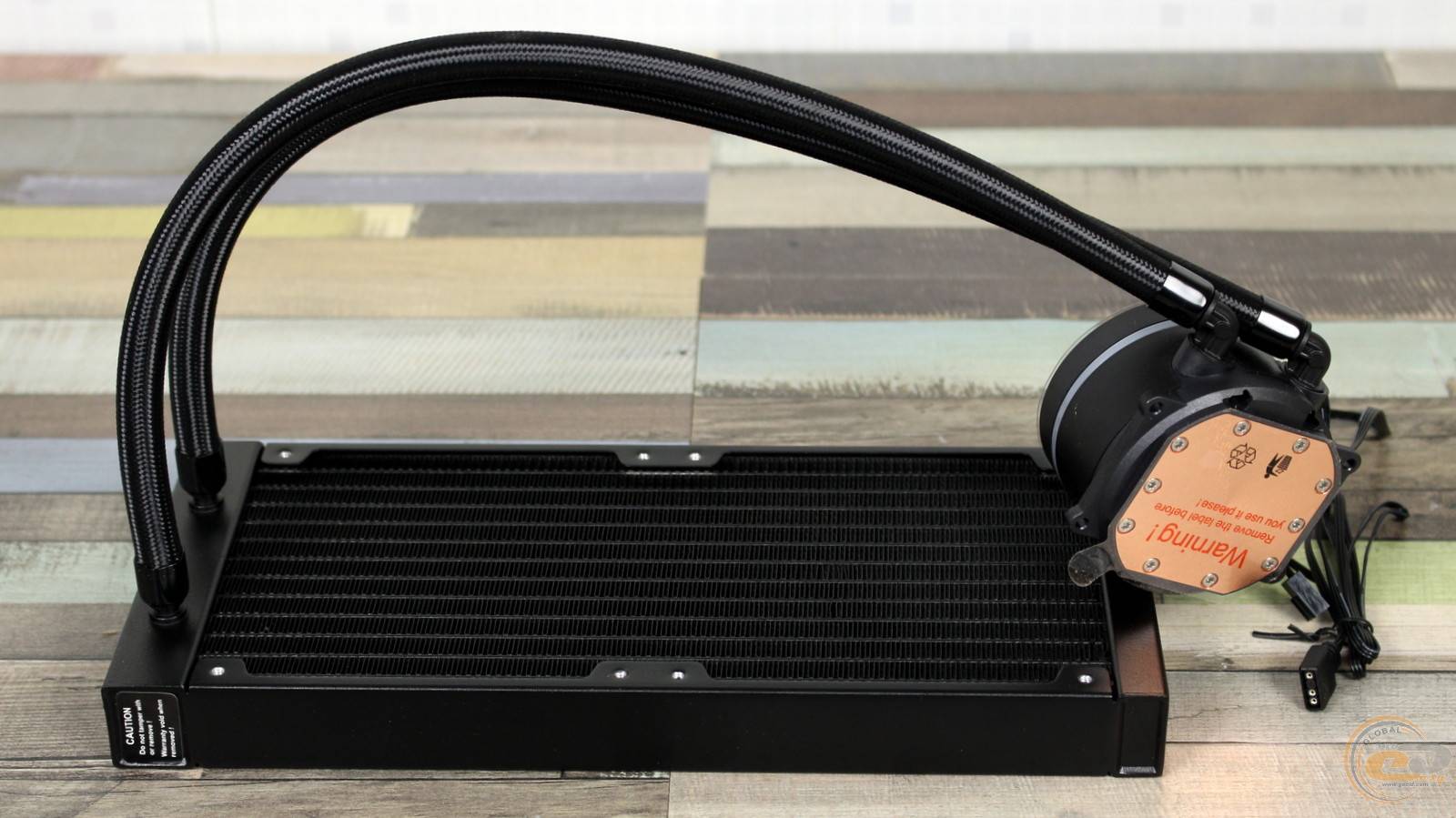

Тепло від процесора до водоблока передаватиметься на мідну основу розміром 55 х 52 мм зі скошеними гранями. Вона цілком рівна, що дуже важливо для хорошого контакту з теплорозподілювальною кришкою процесора. Нагадаємо, що шприц із термопастою присутній в комплекті постачання.

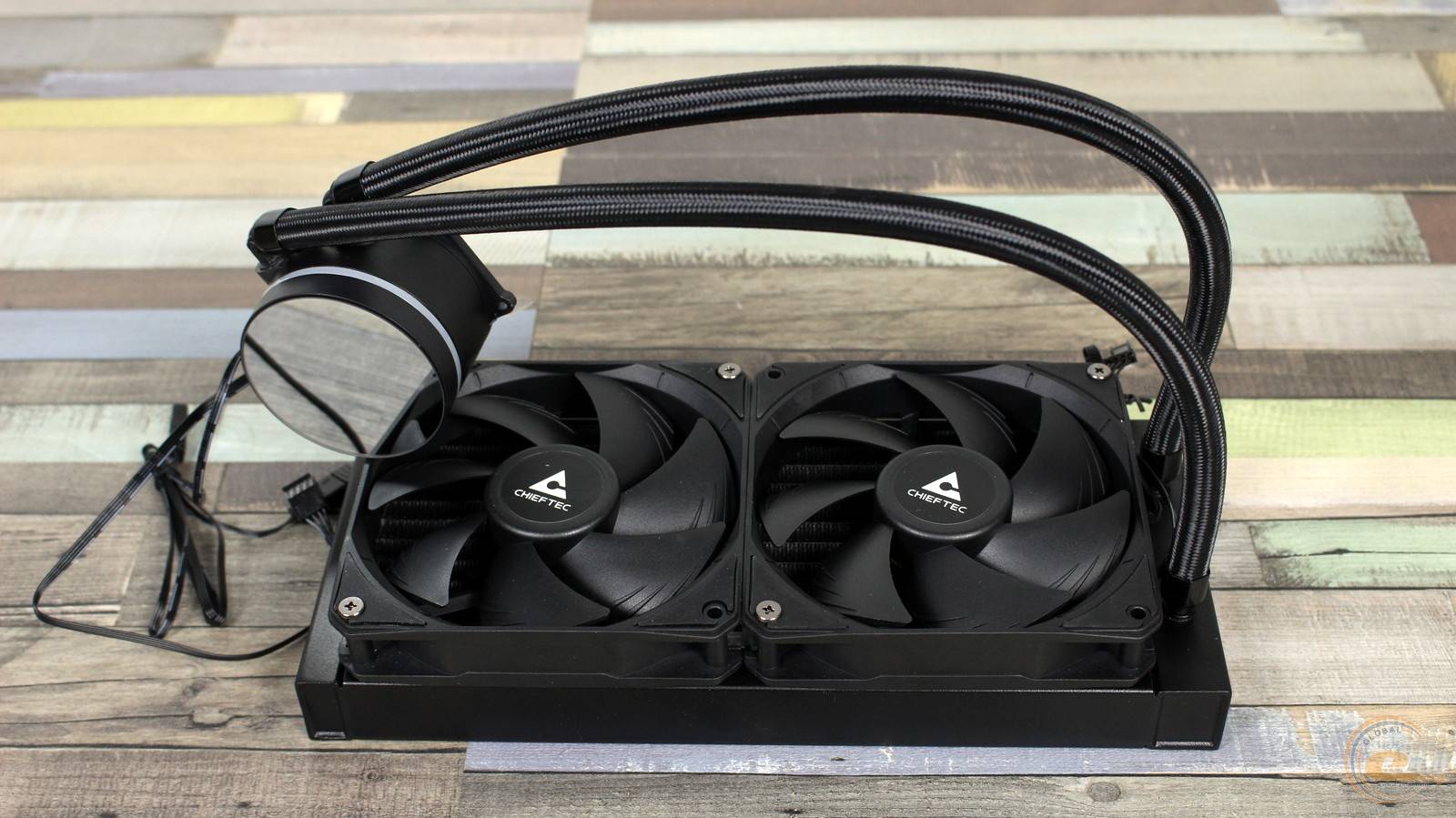

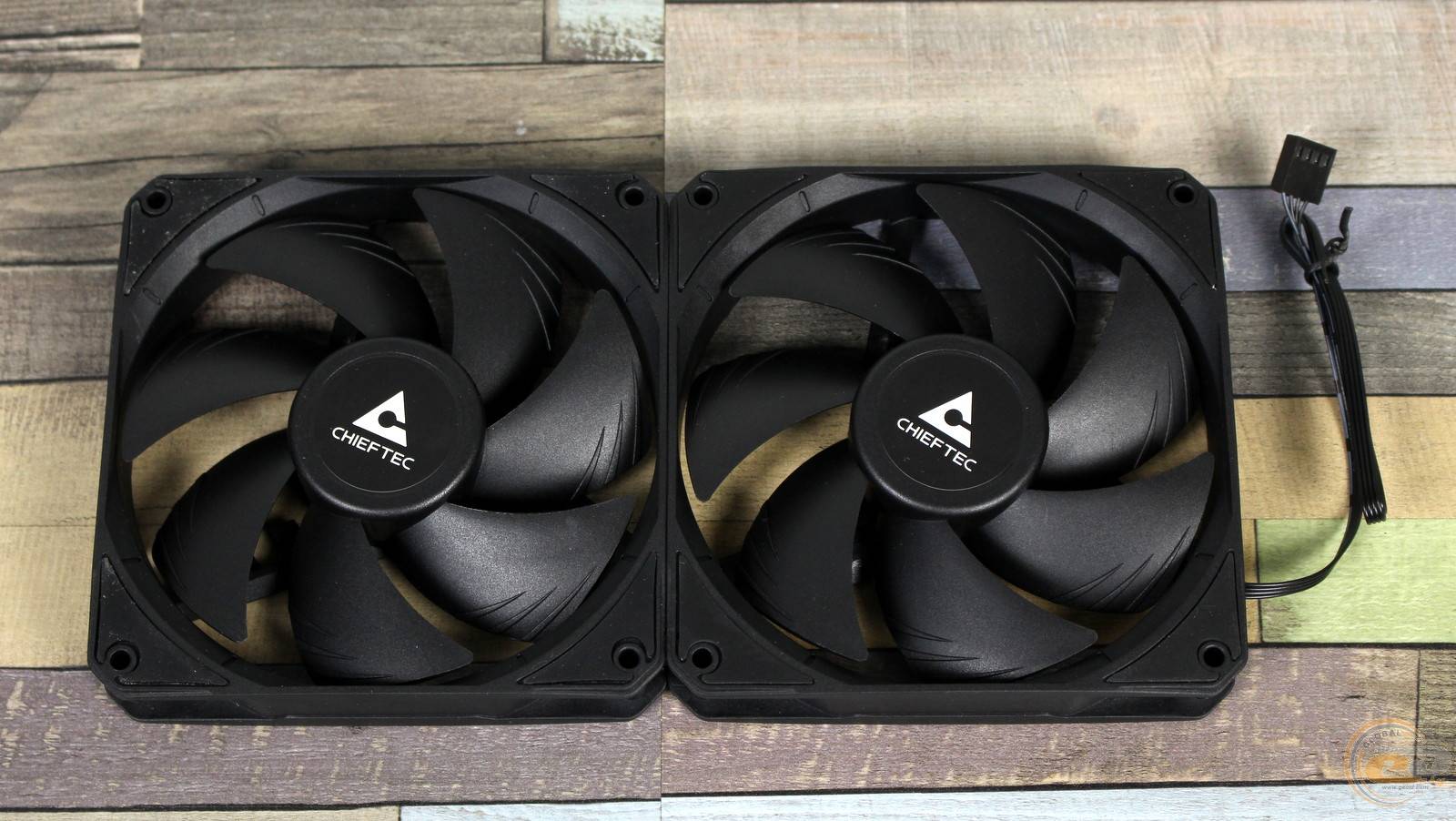

За активне охолодження відповідають два 120-мм пропелери CHIEFTEC TF-2012PWM зі звичним 25-мм профілем. Приємно, що в їх основі лежать надійні гідродинамічні підшипники (Fluid Dynamic Bearing, він же FDB), а з обох боків в місцях кріплення є антивібраційні прокладки. До того ж на лопатях присутні невеликі “плавники” для оптимізації повітряного потоку.

Ці вертушки споживають до 2,9 Вт, працюючи на швидкості від 500 до 2200 об/хв із можливим 10-% відхиленням. При цьому рівень шуму може становити 34,7 дБА, що є нормою для РСО. Максимальний повітряний потік кожного пропелера досягає 64,72 CFM або 109,96 м³/год, а статичний тиск — 3,06 мм вод. ст.

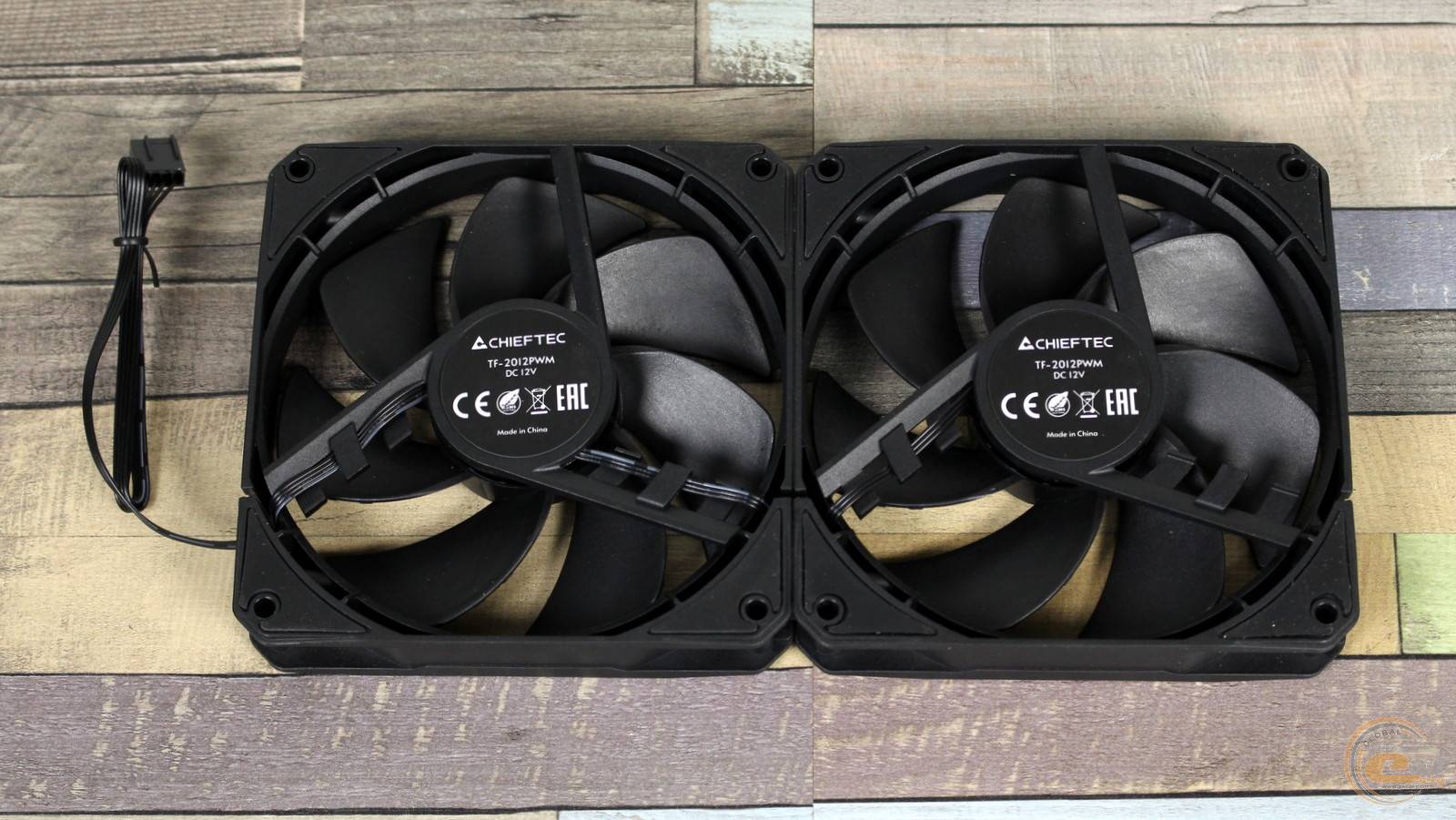

При цьому 45-см кабель присутній лише на одному вентиляторі,...

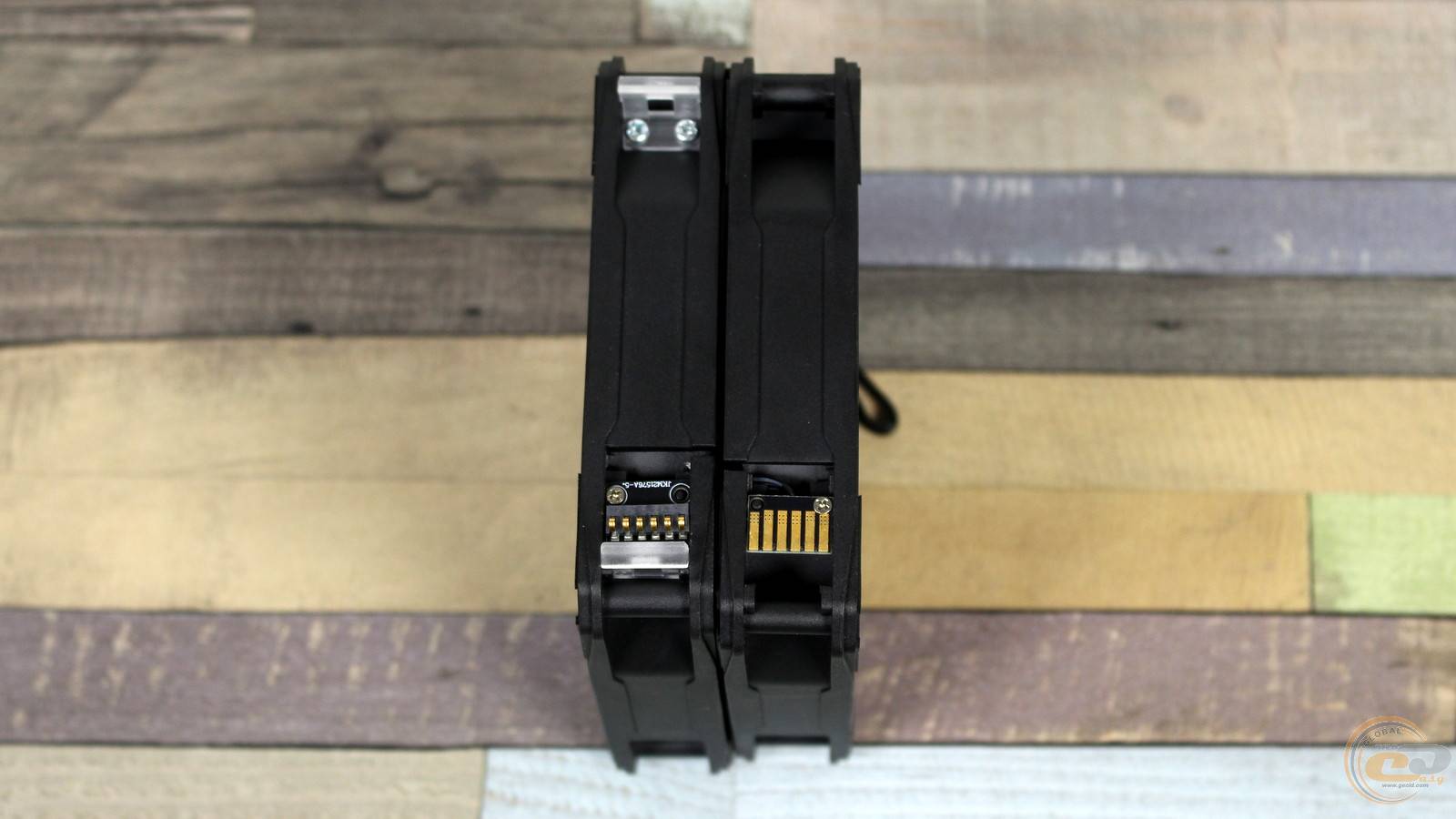

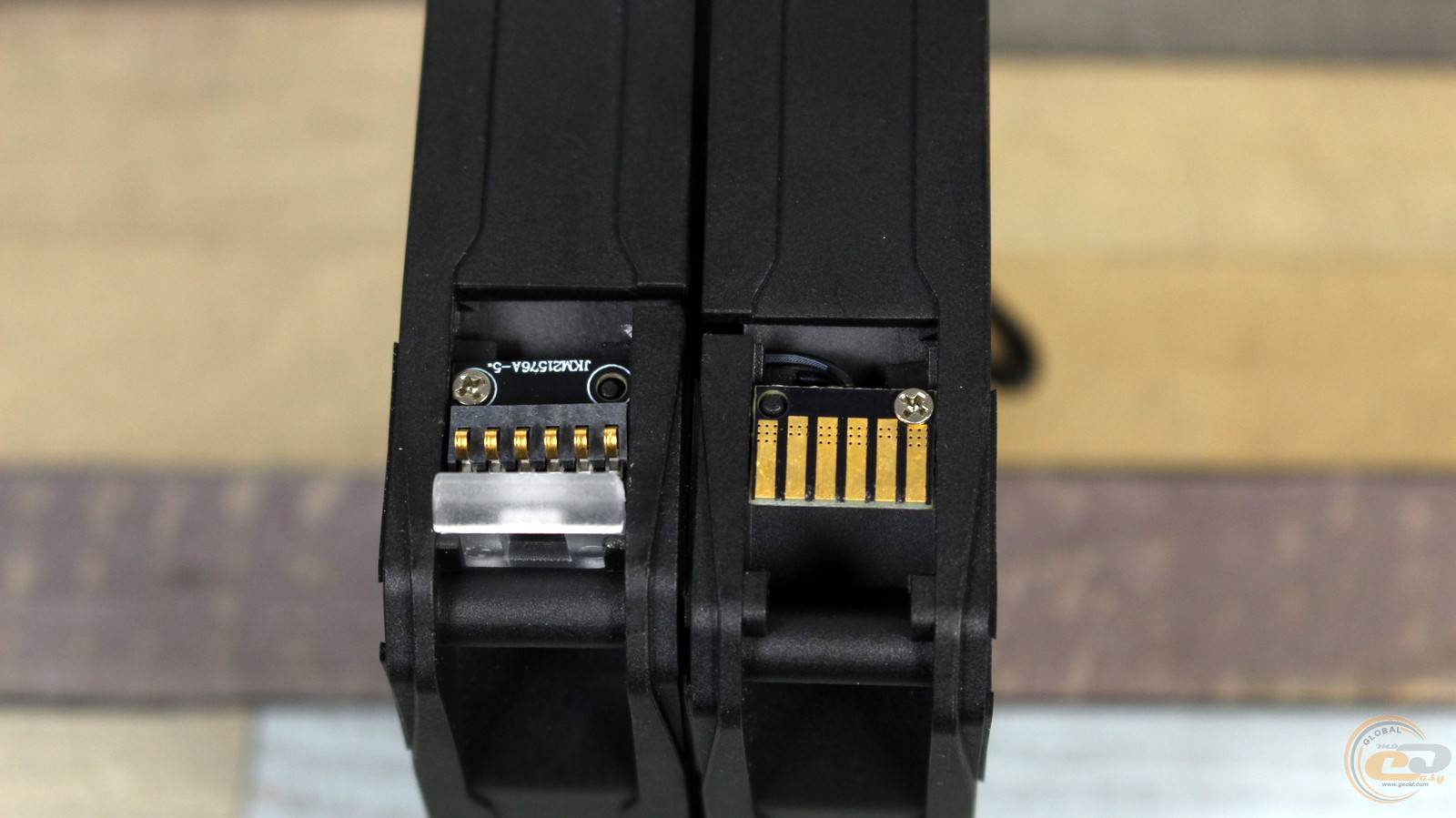

...тоді як до іншого напруга підводиться через нерухоме з’єднання із шістьма пружними контактами. Виглядає такий тандем більш естетичніше, та і для під’єднання знадобиться лише один роз’єм на материнській платі. З іншого боку, у разі несправності їх буде складніше замінити, ніж більш традиційні рішення.

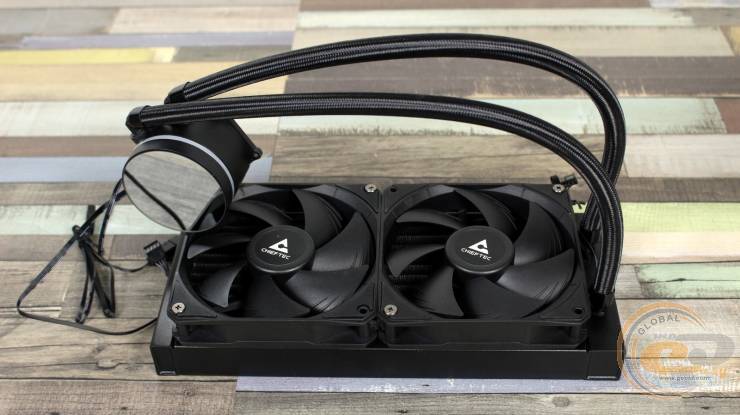

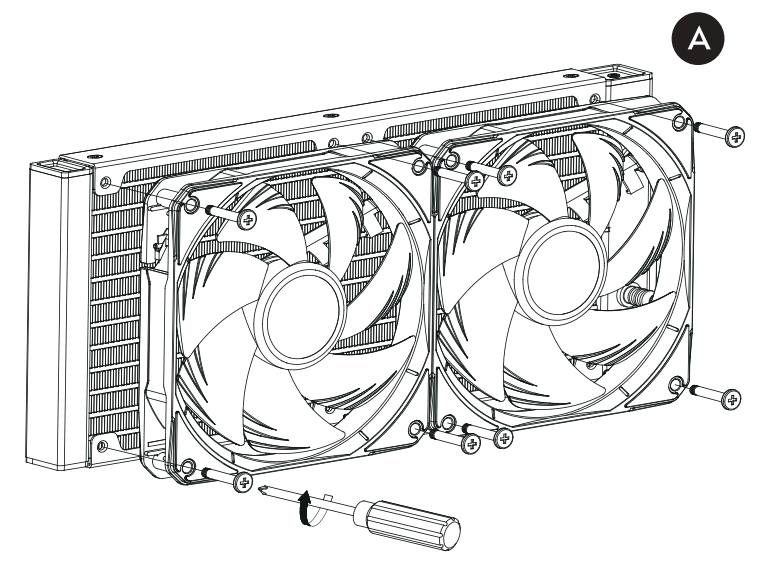

У свою чергу на радіаторі пропелери фіксуються за допомогою восьми довгих гвинтів із комплекту постачання. А ще вісім коротких призначені для монтажу охолоджувача в системнику.
Що ж, давайте тепер дізнаємося про особливості монтажу даної РСО, як вона виглядає у зібраному стані та працює на практиці.

Процес встановлення

Система охолодження CHIEFTEC Iceberg 240 DARK сумісна з найбільш актуальними процесорними роз’ємами AMD Socket AM4 / AM5 та Intel Socket LGA1700 / LGA1851, а також цілим рядом платформ уже далеко не першої свіжості. В списку відсутні хіба що не такі поширені Intel Socket LGA2011 / LGA2011-3 / LGA2066, випущені 8-14 років тому.

Деталі встановлення чітко і послідовно описані в комплектній інструкції, яка також доступна для завантаження на сайті виробника.

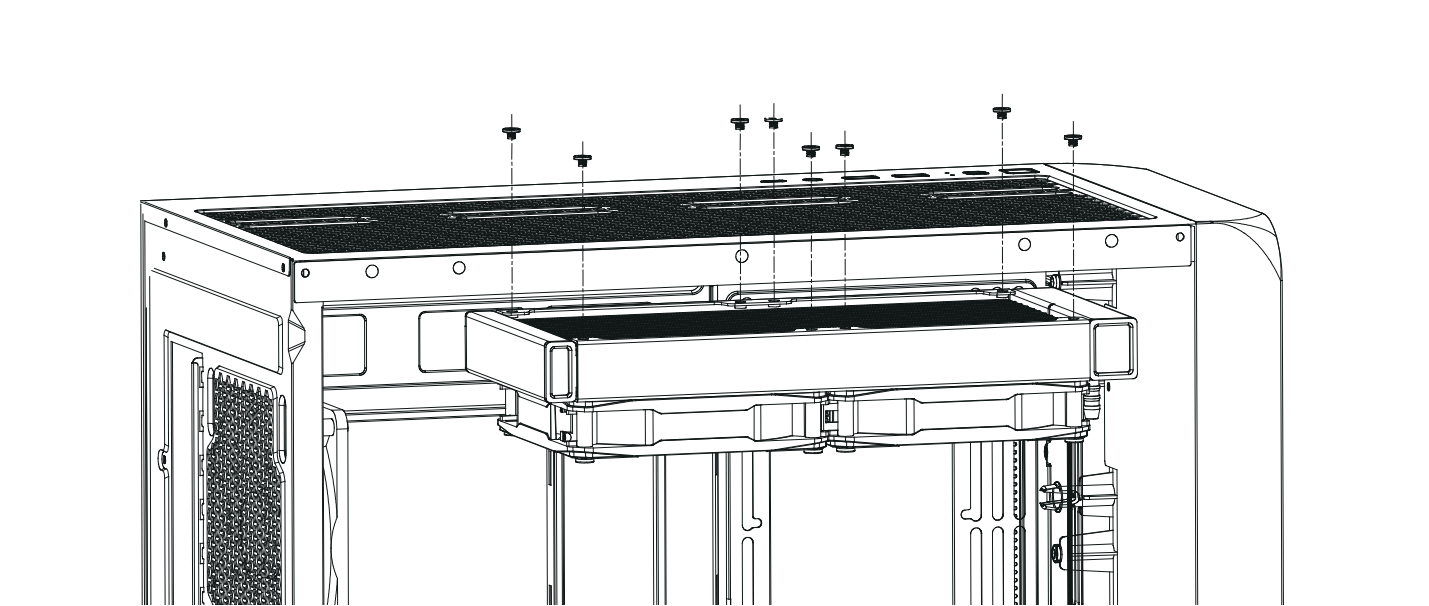

Ми ж розповімо про монтаж цієї РСО на платформу AMD Socket AM5. Традиційно найкраще почати зі встановлення радіатора з вентиляторами у відповідному місці корпусу.

Тепер про водоблок. На ньому фіксуються дві пластини, ті які з меншою відстанню між отворами. В свою чергу з материнської плати потрібно демонтувати кріпильні елементи на лицьовій стороні.

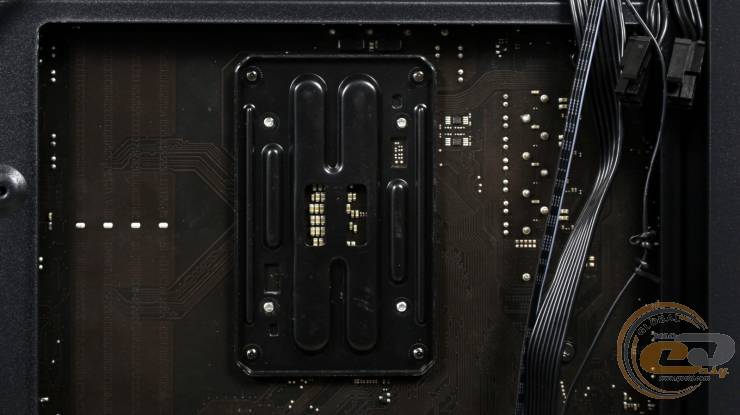

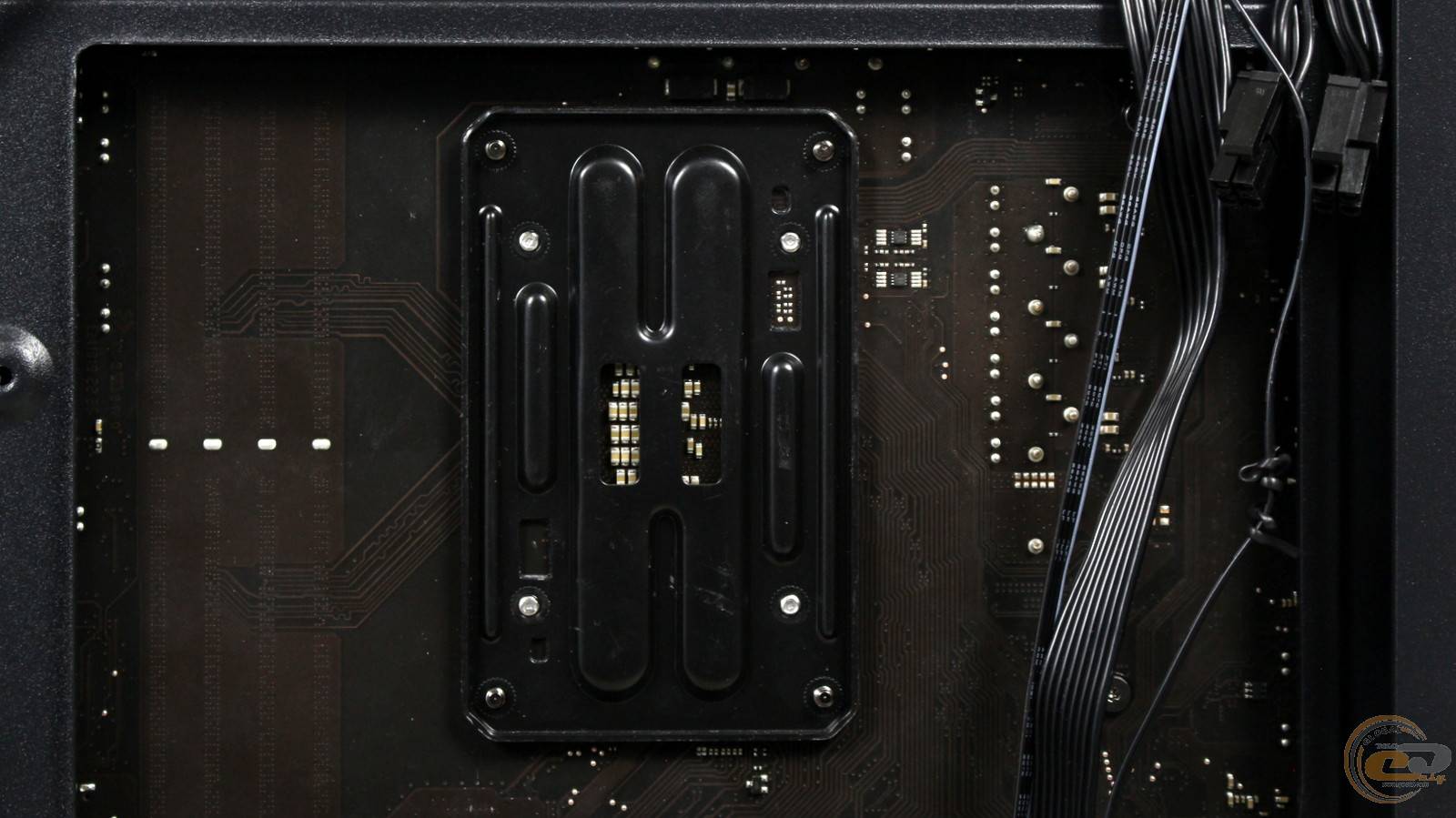

А от підсилювальна пластина на звороті залишається.

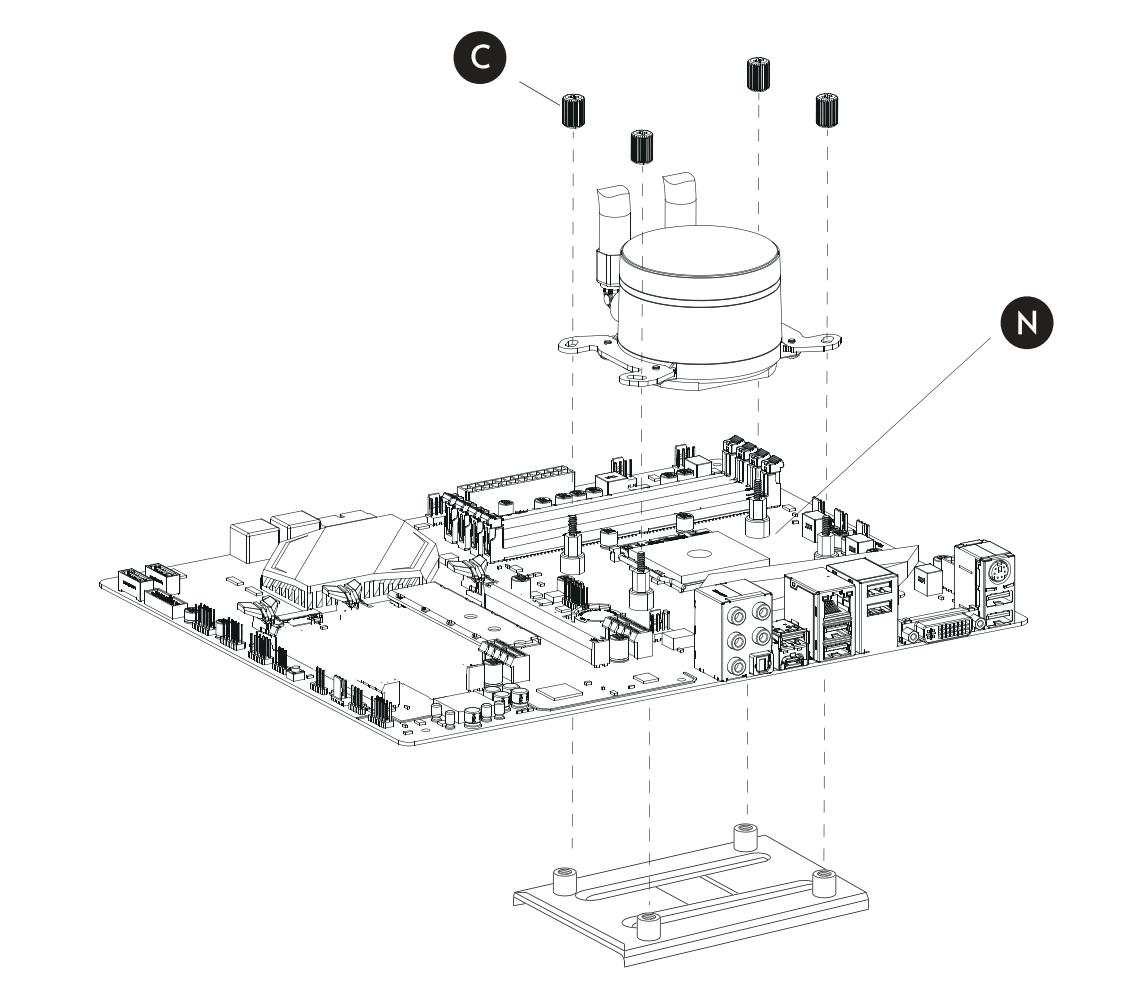

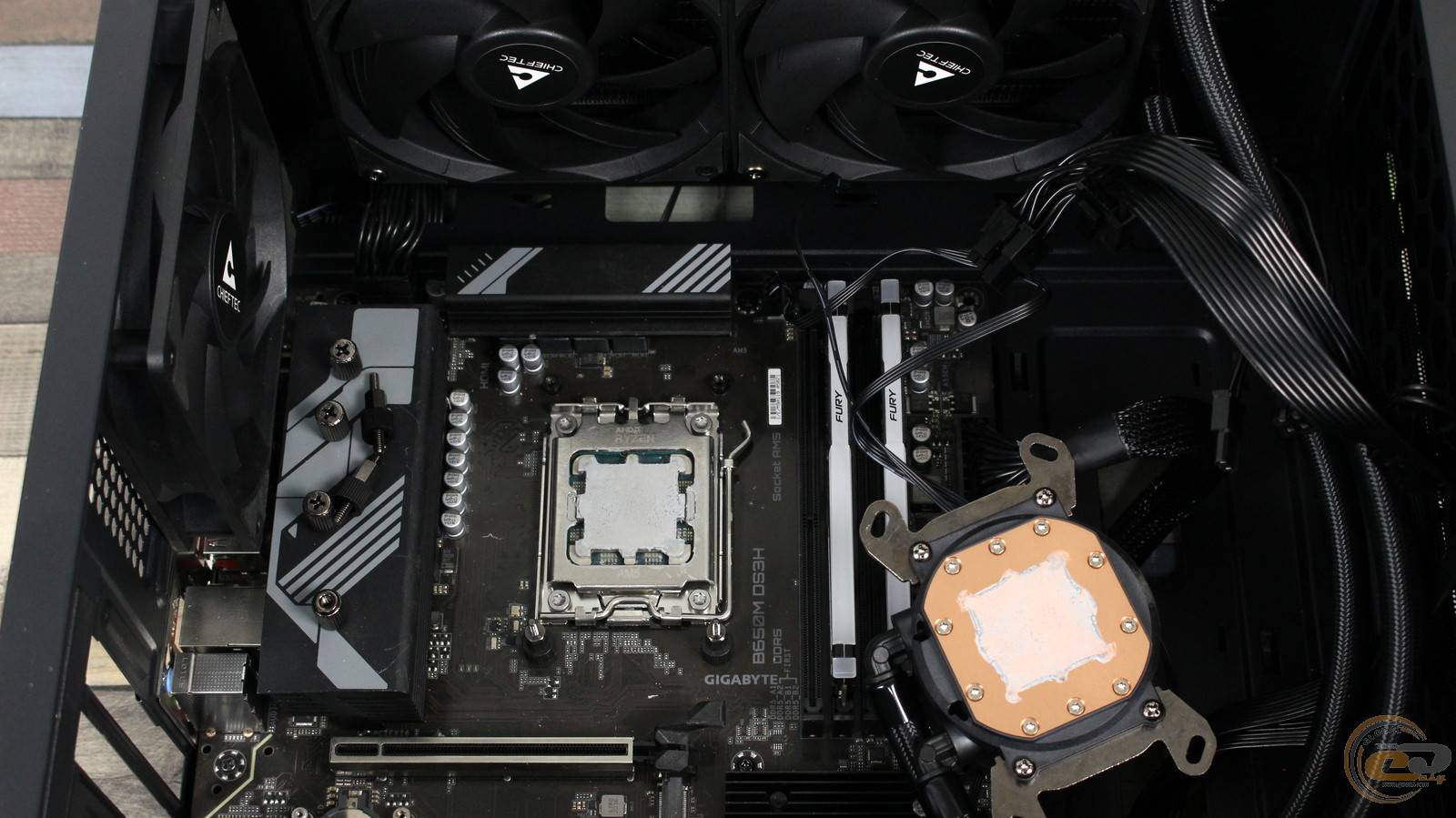

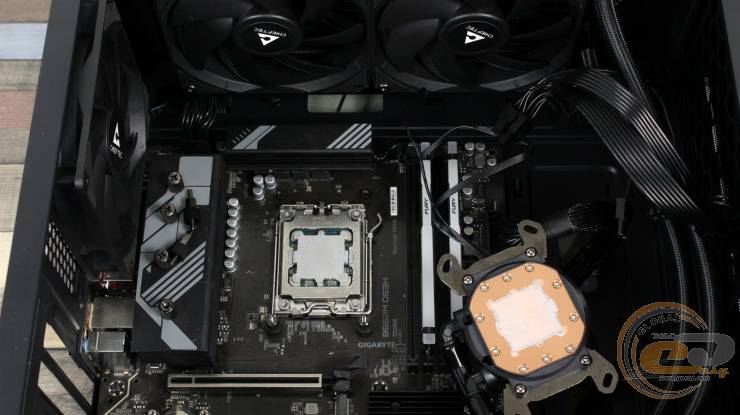

До неї з лицьової сторони плати вкручуються чотири стійки, призначені виключно для платформ AMD.

Після цього знімаємо плівку з основи, наносимо термопасту на процесор, встановлюємо водоблок і фіксуємо його чотирма фігурними гвинтами.

Після цього залишається лише правильно під’єднати конектори живлення вентилятора, помпи та підсвітки, в чому також допоможе інструкція.

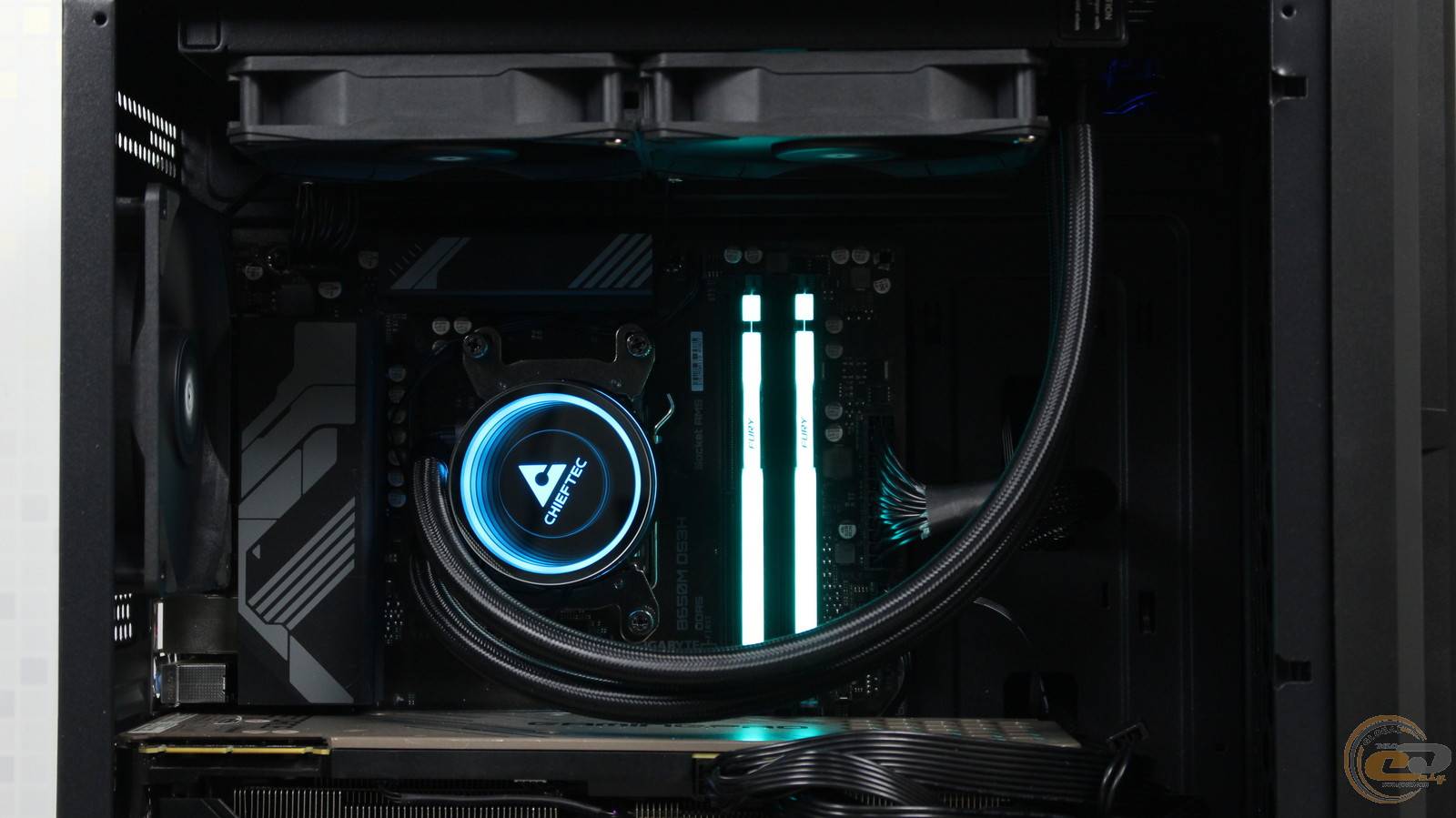

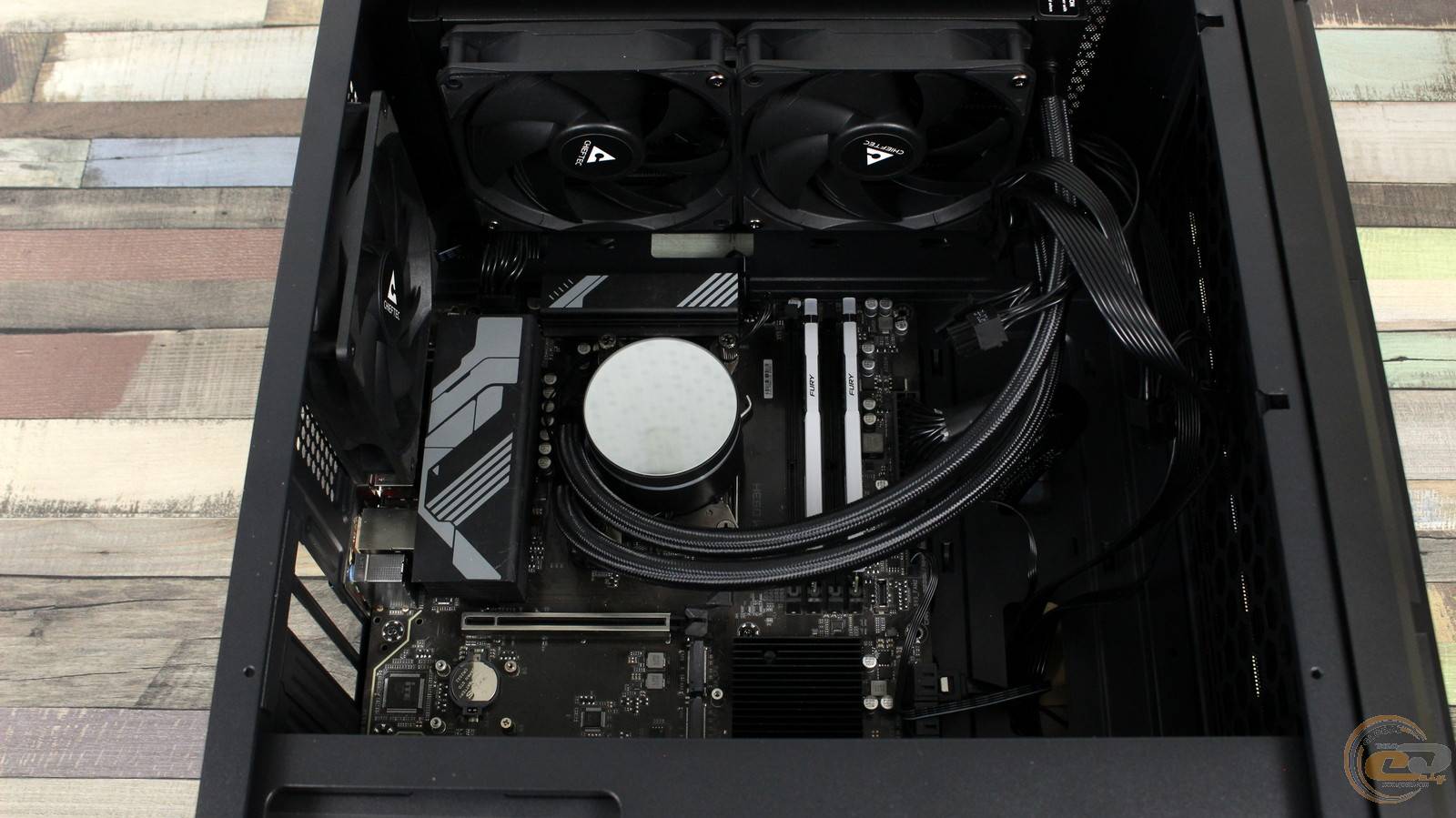

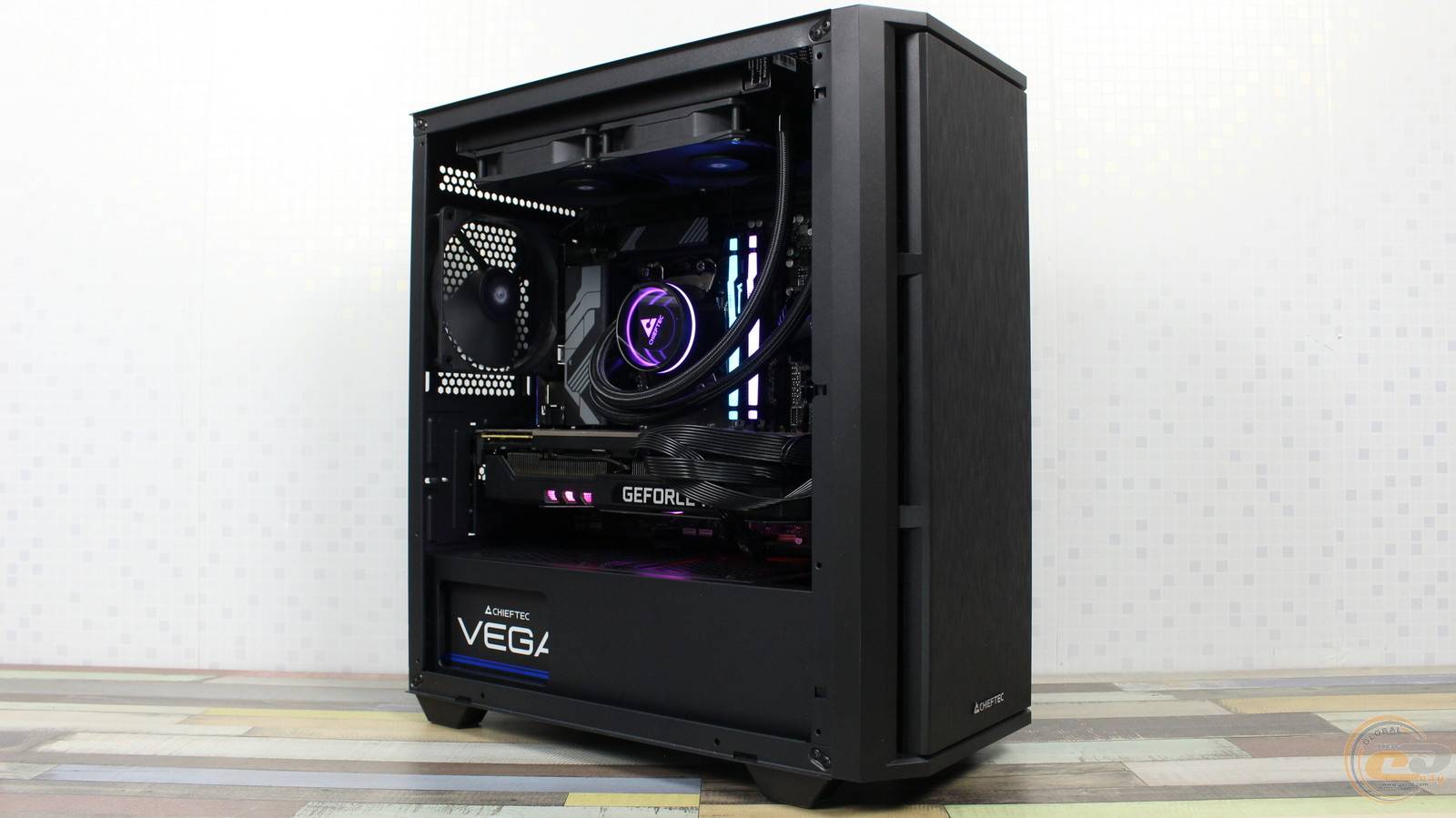

Подача живлення активує підсвітку водоблока. Її можна синхронізувати з іншими комплектуючими на материнських платах ASRock, ASUS, GIGABYTE та MSI.

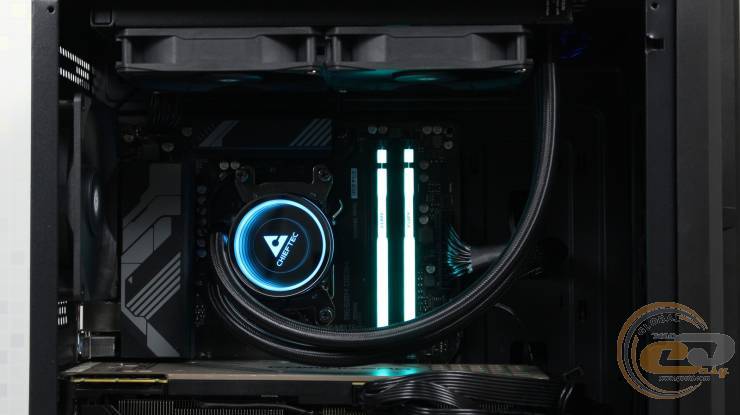

Логотип CHIEFTEC, який виступає з “бездонного колодязя”, виглядає доволі симпатично. Його можна обертати на 360°, а аналогічним кольором світиться ще й смужка по периметру водоблока.

Для любителів не надто яскравого підсвічування цього буде цілком достатньо. Якщо ж є бажання, щоб корпус заграв барвами на максимум, тоді краще придивитися до вже згаданої вище РСО CHIEFTEC Iceberg 240 RGB, яка до того ж може похвалитися ще й світінням пропелерів.

Загалом, завдяки зрозумілій інструкції та загальній простоті, процес збирання не повинен викликати труднощів навіть у новачка.

А тепер настав час дізнатися про ефективність цієї системи охолодження.

Тестування

Під час тестування тильний 120-мм вентилятор корпуса CHIEFTEC Pro mini (AZ-01B-OP) був встановлений на видув і працював на швидкості 1300 об/хв. Температура навколишнього середовища становила +20°C.

Крім того, у BIOS були виставлені наступні ліміти та значення:

• Precision Boost Overdrive PPT Limit – 210 W;
• TDC Limit – 140 A;
• EDC Limit – 210 A;
• Curve Optimizer – All Cores, Negative, 10;
• Core Performance Boost – Auto.

У тесті AIDA Stress CPU частота процесора становила 5,5 ГГц за напруги 1,38 В. У режимі Stress FPU частота опускалася до 5 ГГц за напруги 1,2 В. Пропуску тактів помічено не було.

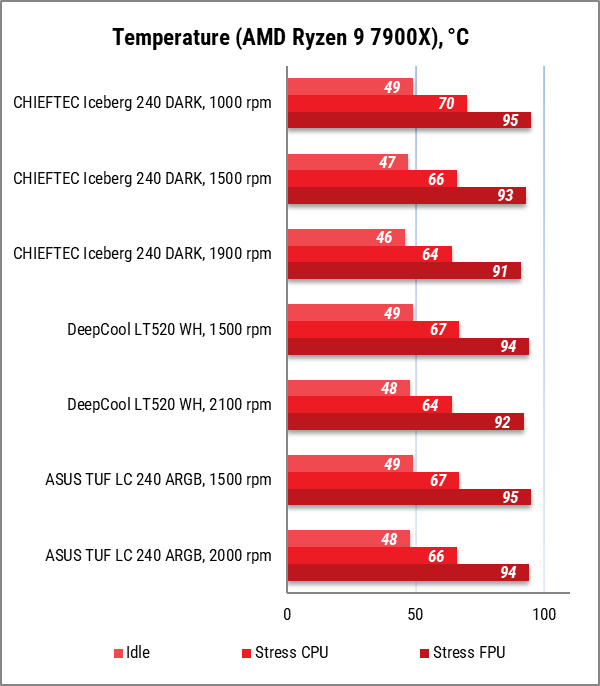

При 1000 об/хв в тесті Stress FPU 12-ядерний 24-потоковий AMD Ryzen 9 7900X нагрівався до 95°C, що відповідає показнику максимальної робочої температури (Tjmax). При Stress CPU його температура значно нижчою — 70°C.

В свою чергу встановлення частоти обертання вентиляторів на рівні все ще комфортних для вух 1500 об/хв дозволило відіграти 2-4°C залежно від режиму тестування. А це навіть на 1-2°C менше, ніж у конкурентних пристроїв.

Крім того, за швидкості 1900 об/хв процесор під CHIEFTEC Iceberg 240 DARK на 1-3°C холодніший, ніж при використанні двох інших РСО за ще вищої швидкості 2000-2100 об/хв. Що тішить, він також і помітно доступніший, аніж порівнювані моделі від ASUS та DeepCool.

Швидкість обертання лопатей, об/хв	Рівень шуму
1000	Тихий, комфортний
1300	Нижчий за середній, комфортний
1500	Середній, комфортний
1700	Вище середнього, комфортний
1900	Вище середнього, відносно комфортний

Зрозуміло, що за високої швидкості обертання шум від пропелерів можна назвати лише відносно комфортним. Зате за 1500 об/хв він знижується до середнього рівня, а за 1000 об/хв і зовсім стає тихим.

Підсумок

Попри доступну ціну ₴3200, РСО CHIEFTEC Iceberg 240 DARK (CLC-240-BLK) має що запропонувати своєму покупцеві. Насамперед це продуктивність, яка щонайменше не поступається іншим рішенням схожого форм-фактору. Навіть за середньої швидкості лопатей 1500 об/хв її ефективності достатньо, щоб впоратися зі 170-ватним 12-ядерним AMD Ryzen 9 7900X.

На додачу пристрій укомплектований парою вентиляторів на основі надійних гідродинамічних підшипників. До речі, з’єднуються вони без яких-небудь додаткових проводів, що дуже зручно та естетично. Недоліком такого підходу можуть бути хіба що труднощі при заміні цих компонентів.

І, звісно ж, на місці RGB-підсвітка, яка налаштовується через ПЗ материнської плати. Щоправда, вона передбачена лише для корпусу водоблока у вигляді кільця по периметру та “бездонного колодязя” із логотипом посередині. А завдяки тому, що ця частина поворотна, її можна розташувати у довільному положенні.

Наостанок варто згадати про простоту монтажу CHIEFTEC Iceberg 240 DARK. Завдяки доступній інструкції з ілюстраціями із даною процедурою впорається навіть новачок.

Переваги:

• відмінна продуктивність у своєму сегменті;
• привабливе RGB-підсвічування водоблока, яке можна синхронізувати з іншими компонентами;
• надійні вентилятори на основі FDB-підшипників;
• послідовне з’єднання вертушок без проводів;
• наявність термопасти в комплектному шприці;
• підтримка актуальних і вже досить стареньких платформ від AMD та Intel;
• простота встановлення;
• порівняно невисока вартість.

Особливості:

• відсутність підтримки платформ Intel Socket LGA2011 / LGA2011-3 / LGA2066.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за надану для тестування РСО.
