Огляд і тестування процесорної системи охолодження be quiet! DARK ROCK TF

09-12-2015

Німецьку педантичність і вміння розкладати все по полицях відмінно видно в модельному ряду кулерів компанії Listan GmbH & Co. KG, які продаються під брендом be quiet!. Він складається з дев'яти моделей, розділених на три цінові лінійки. Серед представлених рішень знайдуться охолоджувачі різних форм і розмірів, здатні розсіяти від 130 до 250 Вт теплової потужності. Рівно третина з них представлена рішеннями з горизонтальним розташуванням вентиляторів і радіатора, які відмінно підійдуть бажаючим зібрати компактні системи на основі процесорів з TDP у межах значних 220 Вт.

be quiet! DARK ROCK TF

Щоправда, з відведенням настільки великої кількості тепла може впоратися тільки одне з них, а саме модель be quiet! DARK ROCK TF, яка потрапила до нас на тестування. Недавно ми вже знайомилися зі схожими рішеннями, здатними охолодити багато сучасних CPU (згадаємо Scythe Grand Kama Cross 3, CRYORIG C1 і Noctua NH-C14S). Давайте подивимося, як на їхньому тлі виглядає герой поточного огляду і чи зможе він у дійсності стати альтернативою більш розповсюдженим Tower-кулерам.

Специфікація

Виробник і модель

be quiet! DARK ROCK TF (BK020)

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Максимальний TDP підтримуваних процесорів, Вт

220

Теплові трубки

Матеріал

Нікельована мідь

Кількість

6

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість (верхній радіатор)

62

Кількість (нижній радіатор)

31

Товщина, мм

0,45

Відстань між пластинами, мм

1,7

Основа

Матеріал

Нікельована мідь

Розміри, мм

43,5 х 40

Термоінтерфейс

Термопаста Dow Corning TC-5121 у шприці

Вага термопасти, г

1

Модель вентилятора

be quiet! SilentWings PWM 135mm
(BQ SlW3-13525-MF-PWM)

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

Напруга живлення вентилятора, В

12

Струм живлення, А

0,2

Споживана потужність, Вт

2,4

Швидкість обертання вентилятора, об/хв

1400

Рівень шуму, дБ

26,7

Статичний тиск, мм вод. ст.

1,85

Повітряний потік, м3/год (CFM)

113,8 (67,8)

Роз’єм живлення

4-контактний

Довжина кабелю (згідно з нашими вимірами), див

22 (26)

Розміри вентилятора, мм

135 x 135 x 22

Тип підшипників

Fluid Dynamic Bearing (гідродинамічні)

Час напрацювання на відмову, годин

300 000

Розміри, мм

Без вентилятора

162,6 х 140 х 108,8

З вентилятором

162,6 х 140 х 130,8

Вага, г

810

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

Упаковка та комплектація

be quiet! DARK ROCK TF

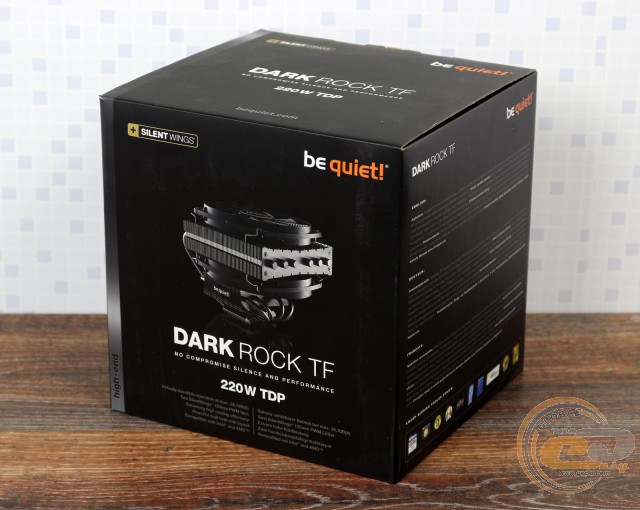

Упаковки пристроїв be quiet! впізнаються здалеку завдяки поєднанню темних тонів оформлення із написами, виконаними в білому та оранжевому кольорах. У плані інформативності вони також завжди на висоті. А якщо якась інформація і не помістилася на коробці, тоді ви обов'язково знайдете її на офіційному сайті виробника – зразковий підхід відносно інформування покупця про товар. Крім таблиці специфікації на упаковці також міститься опис особливостей кулера шістьма мовами, у тому числі й російською. Їх ми розглянемо далі в процесі докладного знайомства з охолоджувачем.

be quiet! DARK ROCK TF

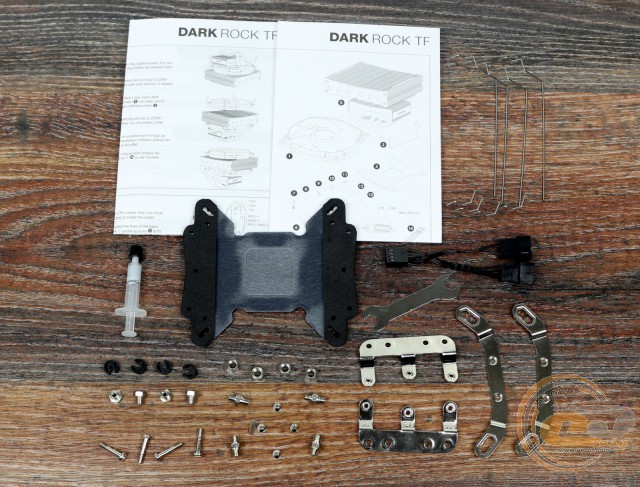

Комплектація be quiet! DARK ROCK TF включає до свого складу ряд необхідних для встановлення компонентів, а також деякі додаткові:

  • універсальну підсилювальну пластину для різних платформ;
  • пару універсальних металевих кріплень;
  • набір втулок, гайок і гвинтів;
  • чотири C-подібні пластикові прокладки;
  • гайковий ключ;
  • термопасту Dow Corning TC-5121 у шприці (1 г);
  • Y-подібний розгалужувач для підключення обох вертушок до одного роз’єму на системній платі;
  • посібник зі встановлення.

Радує наявність у комплекті шприца з термопастою Dow Corning TC-5121, яка має відмінні теплопровідні властивості, корисного кабелю і навіть гайкового ключа. А всю необхідну інформацію про процес встановлення системи охолодження надасть комплектний посібник користувача.

Зовнішній вигляд і конструкція

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

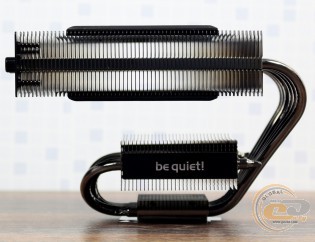

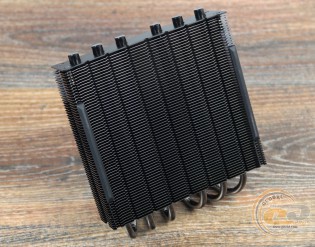

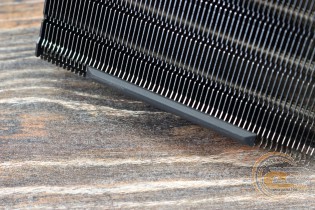

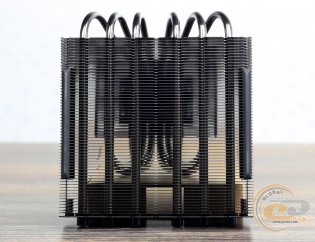

Радіатор кулера be quiet! DARK ROCK TF складається із двох частин: великої (62 пластини), до якої по обидва боки кріпляться вентилятори, і компактної (31 пластина), яка допомагає відводити тепло від чотирьох центральних трубок. Усі його елементи відрізняються якісним темним нікельованим покриттям.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

Таке компонування є не новим, оскільки багато виробників застосовують його в рішеннях, де ефективне відведення тепла повинне поєднуватися з максимально компактними розмірами. Невеликий радіатор саме не впливає на сумісність, дозволяючи оптимально використовувати вільний простір.

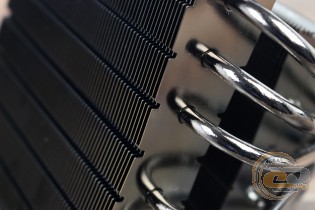

Усього в складі новинки застосовуються шість мідних теплових трубок діаметром 6 мм. В обох частинах радіатора вони розташовані в ряд, що пов’язано з невеликою шириною пластин. Зате рівномірність їх розташування дозволяє максимально ефективно поширювати тепло по конструкції.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

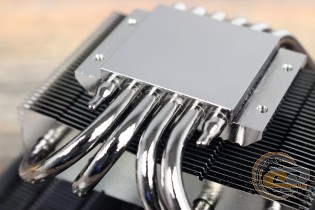

До основи трубки припаяні, що забезпечує високу міцність радіатора та підвищує ефективність передачі тепла. Пластини щільно насаджені на них і також тримаються дуже міцно. У цілому якість виконання конструкції заслуговує окремої похвали.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

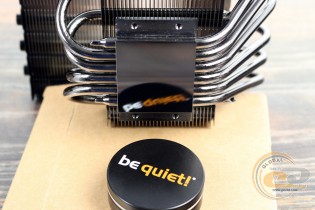

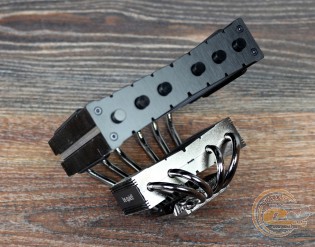

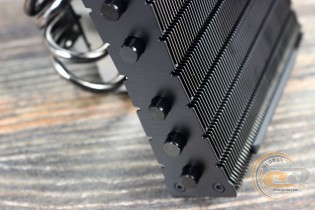

В числі цікавих елементів радіатора слід зазначити верхню пластину з декоративними ковпачками, яка кріпиться до решти конструкції за допомогою гвинтів, а також поздовжні гумові антивібраційні смужки в місцях встановлення вентиляторів.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

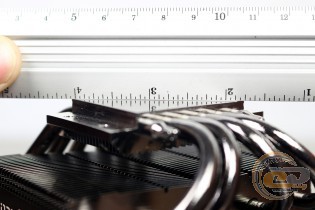

Нікельована основа кулера be quiet! DARK ROCK TF має розміри 43,5 х 40 мм. Вона відрізняється рівною поверхнею із якісним поліруванням, що забезпечує трохи розмите дзеркальне відображення.

be quiet! DARK ROCK TF

be quiet! DARK ROCK TF

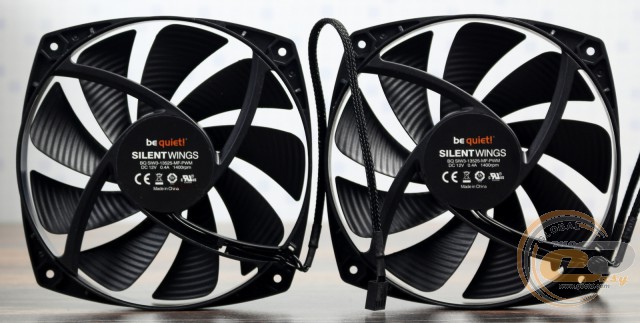

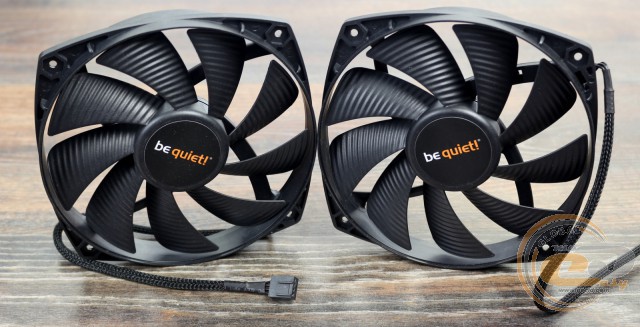

Активне переміщення повітря здійснюють дві фірмові вертушки be quiet! SilentWings PWM (BQ SlW3-13525-MF-PWM) з рифленою крильчаткою, які мають нестандартні розміри (135 x 135 x 22 мм). Вони відрізняються підтримкою функції ШІМ-регулювання швидкості обертання лопатей аж до максимальних 1400 об/хв. Відзначимо, що даний показник є порівняно невисоким, завдяки чому й створюваний у процесі роботи шум на рівні 26,7 дБ не повинен створювати дискомфорт. При цьому високе значення статичного тиску (1,85 мм вод. ст.) позитивно вплине на ефективність охолоджувача, оскільки буде забезпечуватися хороше проштовхування повітря через ребра радіатора.

У список переваг використовуваних вентиляторів можна додати також застосування надійних гідродинамічних підшипників з ресурсом 300 000 годин і використання інноваційного 6-полюсного двигуна, що поліпшує плавність роботи та зменшує турбулентність.

be quiet! DARK ROCK TF

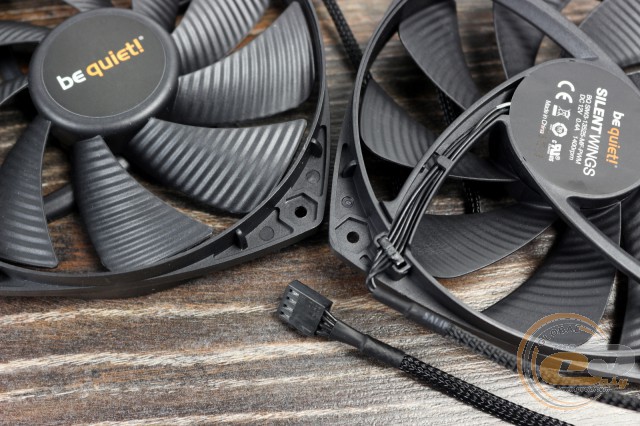

Вихідні провідники поміщені в тканинне обплетення, яке утворює кабель довжиною 26 см. Подача живлення здійснюється за допомогою стандартного 4-контактного роз’єму.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

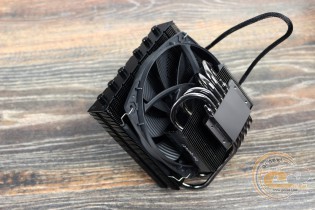

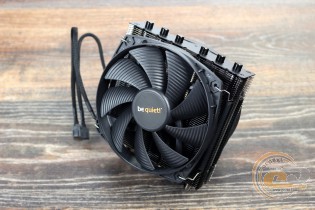

Вентилятори без яких-небудь труднощів кріпляться до радіатора за допомогою комплектних металевих скоб.

Процес встановлення

Процес встановлення кулера be quiet! DARK ROCK TF на різні платформи докладно описаний у комплектному посібнику і його PDF-версії на сайті виробника. Нижче ми також поділимося отриманим у даній сфері досвідом.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

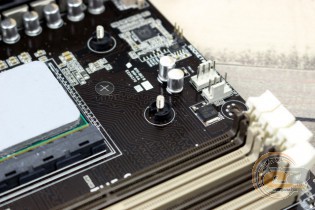

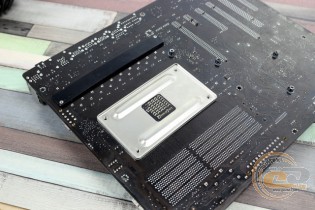

На системних платах для процесорів компанії AMD з самого початку слід демонтувати стандартне кріплення. Позаду встановлюємо комплектну підсилювальну пластину, до якої з лицьової сторони буде кріпитися сам охолоджувач.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

Крізь отвори протягуємо гвинти, на яких закріплюємо C-подібні шайби. А за допомогою двох пар невеликих гвинтиків прикручуємо металеві кріплення до основи охолоджувача. Після цього не забудьте встановити процесор і нанести термоінтерфейс.

be quiet! DARK ROCK TF

Для фіксації радіатора рівномірно затягуємо гвинти зі зворотної сторони системної плати. З лицьової сторони гайки не використовуються, оскільки різьбові отвори містяться безпосередньо в металевих кріпленнях. Потім монтуємо вентилятори та підключаємо їх до 4-контактному роз’єму за допомогою комплектного Y-розгалужувача. Тепер кулер повністю готовий до роботи.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

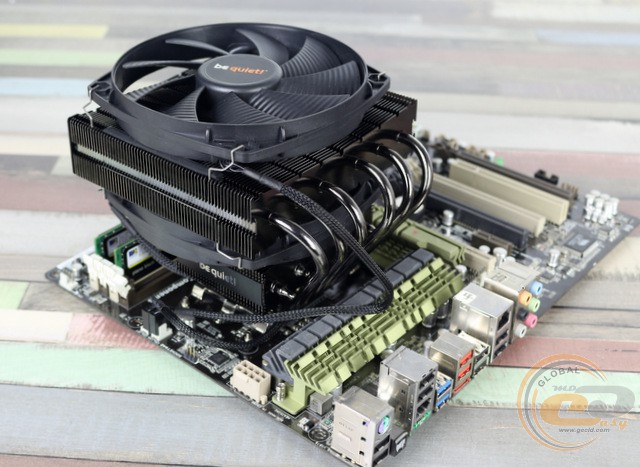

Встановити охолоджувач тут можна двома способами: вигином трубок до слотів оперативної пам'яті або до інтерфейсної панелі. У такому випадку змінюється й напрямок створюваного повітряного потоку, який може бути націлений на елементи підсистеми живлення процесора або на модулі ОЗП.

be quiet! DARK ROCK TF

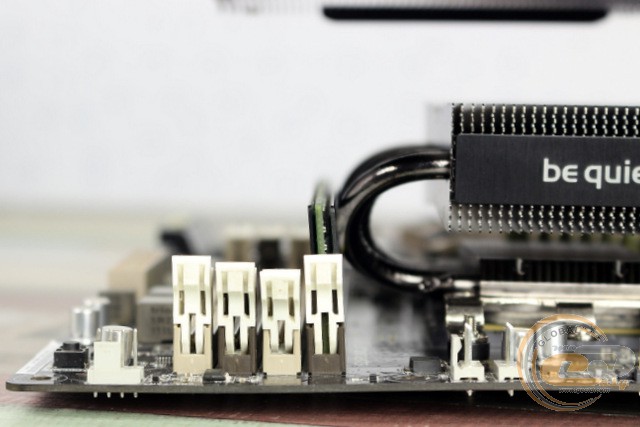

Виробник пропонує використовувати другий варіант, але в нашому випадку планка пам'яті у першому слоті встановилася з перекосом, а 61-мм модулі використовувати не вдалося. А от перший варіант не перешкоджав встановленню стандартних планок, а в третій і четвертий роз’єми помістяться навіть найвищі моделі.

be quiet! DARK ROCK TF

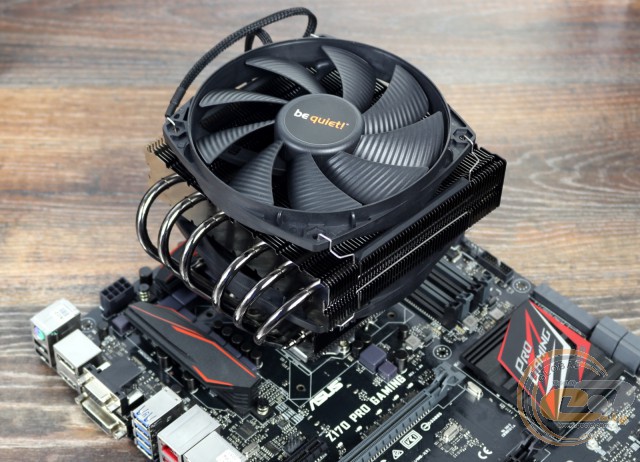

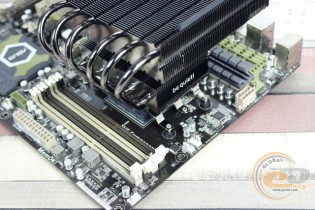

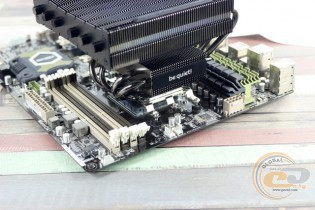

Встановлений охолоджувач відмінно співіснує з навколопроцесорними компонентами, у тому числі й з габаритними радіаторами на елементах підсистеми живлення CPU.

be quiet! DARK ROCK TF

be quiet! DARK ROCK TF

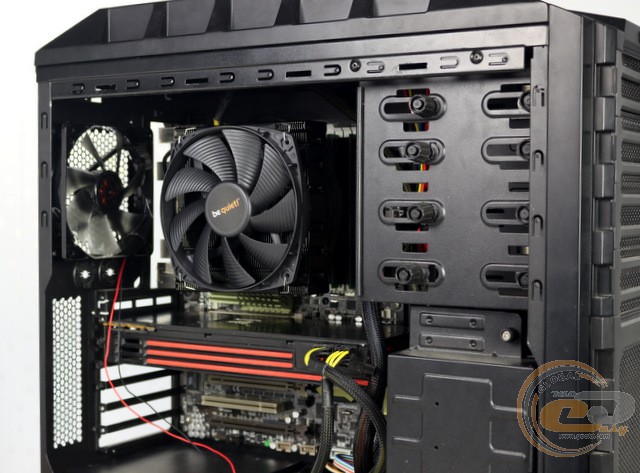

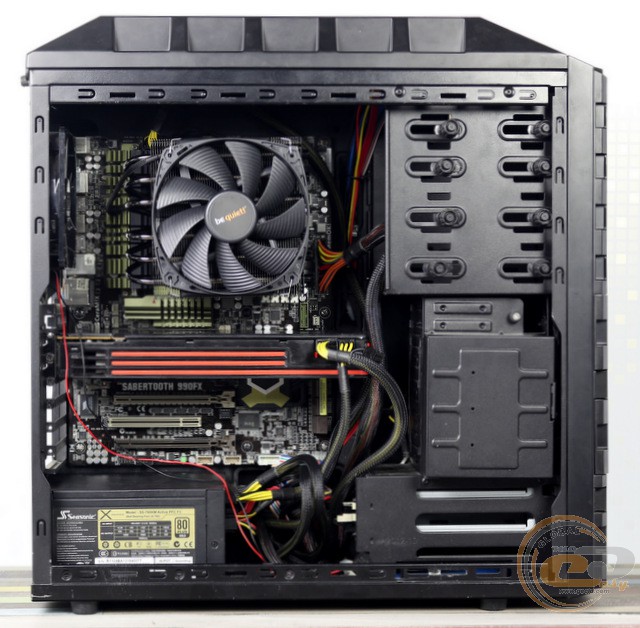

Завдяки стриманому колірному оформленню кулер добре впишеться в будь-яку систему. Відмінну сумісність із різними корпусами забезпечить його невелика висота, яка становить всього 130,8 мм.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

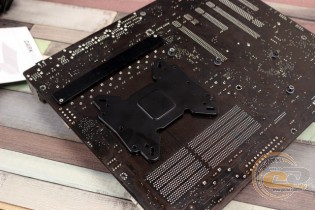

Для встановлення be quiet! DARK ROCK TF на платформи із процесорами компанії Intel також застосовується комплектна підсилювальна пластина. Для її фіксації використовуються ті ж гвинти, що й на платформі AMD, але цього разу поверх C-подібних прокладок також встановлюються шестигранні гайки із втулкою.

be quiet! DARK ROCK TF

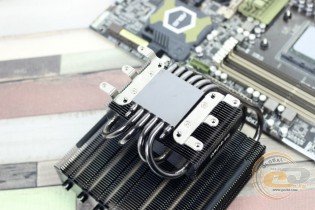

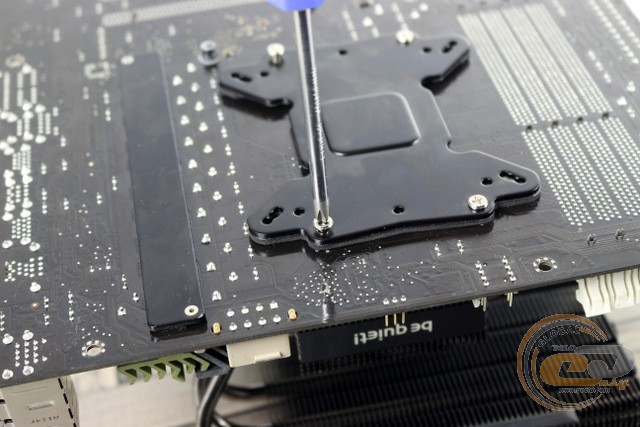

До основи прикручуємо металеві кріплення, які слід монтувати паралельно до теплових трубок радіатора. Наступний крок – фіксація кулера на системній платі. Перед цим не забудьте встановити процесор і нанести термоінтерфейс.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

З лицьової сторони для монтажу використовуються комплектні гайки, доступ до яких може бути ускладнений високими навколопроцесорними радіаторами, як це було в нашому випадку.

be quiet! DARK ROCK TF

У цілому тестований кулер має відмінну сумісність із габаритними охолоджувачами на елементах підсистеми живлення процесора. Відзначимо, що встановити його з поворотом на 180° не вийде, оскільки в такому випадку трубки уже впираються в прилеглі радіатори.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

Що стосується модулів ОЗП, то у всіх роз’ємах можна застосовувати рішення висотою до 50 мм, а от 61-мм планку ми змогли використовувати тільки в четвертому DIMM-слоті. У принципі, зняття нижнього вентилятора може вирішили проблему встановлення навіть найвищих модулів пам'яті на обох платформах.

be quiet! DARK ROCK TF

be quiet! DARK ROCK TF

Належна сумісність кулера забезпечена також і з першим слотом розширення (у нашому випадку це PCIe x1).

У цілому складність процесу його встановлення можна охарактеризувати як середню. Найбільше незручностей викликала необхідність притримувати гайку з лицьової сторони, що ускладнюється габаритними навколопроцесорними радіаторами.

Тестування

Для тестування процесорної системи охолодження be quiet! DARK ROCK TF використовувалося наступне обладнання:

Процесори

AMD Phenom II X6 1100T @ 3,3 ГГц (Socket AM3+, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам'ять

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятори

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

be quiet! DARK ROCK TF

Безумовно, найбільший інтерес be quiet! DARK ROCK TF представлятиме для власників компактних систем, у складі яких найчастіше використовуються APU AMD A-серії та CPU Intel. Тому можливості охолодження процесора AMD Phenom II X6 1100T ми протестували без розгону. Як бачимо, новинка продемонструвала відмінні показники, у тому числі й при невеликій швидкості обертання (800 об/хв). Низькопрофільному рішенню CRYORIG C1 для втримання аналогічної температури доводилося вже працювати на максимальній частоті 1450 об/хв. Безумовно, більш габаритний радіатор і велика кількість теплових трубок роблять свою справу, хоча, з іншого боку, модель від CRYORIG відрізняється рекордно малою висотою – усього 74 мм. У цілому навіть на більш ненажерливих платформах AMD тестований кулер забезпечить хороший заділ для підвищення частоти CPU.

be quiet! DARK ROCK TF

Тестування на чотирьохядерному процесорі Intel Core i5-2500K показало відмінні можливості новинки. Зокрема, їй вдалося помітно перевершити навіть такі габаритні рішення, як Scythe Mugen 4 і Deepcool GAMER STORM LUCIFER, при цьому також трохи випередивши двовентиляторну Tower-модель Deepcool NEPTWIN V2. Якщо ж говорити про інші кулери з горизонтальним розташуванням вентилятора, то ефективність Scythe Grand Kama Cross 3 і Noctua NH-C14S виявилася приблизно на одному рівні з be quiet! DARK ROCK TF. Щоправда, з них двома вертушками оснащене тільки тестоване рішення.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.

be quiet! DARK ROCK TF

Графік залежності ефективності кулера від швидкості обертання його вентиляторів демонструє помітне збільшення продуктивності в діапазоні напруги від 6 до 10 В. Підвищення вхідної напруги до 11 і 12 В уже не настільки сильно впливає на температурні показники, але все-таки отриманий ефект буде помітний.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

6

750

Практично безшумно

7

850

Практично безшумно

8

950

Дуже тихо

9

1100

Тихо

10

1200

Тихо, з невеликим фоновим шумом

11

1300

Нижче середнього, фоновий шум не заважає роботі

12

1400

Нижче середнього, рівень шуму в межах комфортного

Мінімальна швидкість обертання комплектних вентиляторів склала 365 об/хв при напрузі 3,15 В. Для охолодження нерозігнаних процесорів її може бути цілком достатньо, але ми б радили експлуатувати новинку на швидкості понад 750 об/хв, оскільки в такому режимі має місце хороше поєднання низького рівня шуму та чималої ефективності при відведенні тепла від оптимізованих CPU. Більш швидкий режим роботи (1100 об/хв) є трохи голоснішим, при цьому його можна охарактеризувати як тихий і досить ефективний у застосуванні. А максимальна швидкість в 1400 об/хв забезпечить кращі теплові показники, при яких проводження часу за комп'ютером усе ще залишається комфортним.

Висновки

Лінійка кулерів під назвою «Темна скеля» є топовою в асортименті компанії Listan GmbH & Co. KG, і рішення be quiet! DARK ROCK TF цілком відповідає її позиціонуванню.

На відміну від ряду Tower-моделей, герой поточного огляду має горизонтальне TopFlow-компонування. Про його переваги ми вже писали раніше: це і поліпшена сумісність із прилеглими компонентами, і менше навантаження на системну плату, і більш ефективне охолодження навколопроцесорних компонентів. А завдяки невеликій висоті такі рішення можуть застосовуватися в складі компактних ПК, де баштові кулери просто не помістяться. Усе це рівною мірою стосується й протестованого рішення. Крім того, за підсумками дослідження його показники ефективності відповідають іншим потужним моделям, які побували в нас на тестуванні. Тобто у випадку з be quiet! DARK ROCK TF оригінальне компонування не вимагає йти на жертви в плані продуктивності, а з точністю до навпаки – дозволяє одержати досить ефективний кулер, який займає в корпусі порівняно мало вільного простору.

У цілому, з погляду можливостей по охолодженню розігнаних процесорів, рівня шуму, комплектації і якості виконання (відзначимо надійні вертушки з гідродинамічними підшипниками), даний охолоджувач заслуговує похвали. Але, як це часто буває, не обійшлося в ньому й без нюансів. Перший із них стосується деяких складностей, які виникають під час встановлення, що пов’язано з ускладненим доступом до притискних гайок на системних платах для процесорів Intel. Другий же полягає в сумісності з модулями ОЗП. Так, на платформі AMD вигин трубок створював перекіс планки, встановленої в перший слот. Якщо для вас це критично, тоді радимо повернути охолоджувач на 180°. Що стосується висоти сумісних планок пам'яті, то при встановленій нижній вертушці вона буде обмежена позначкою близько 50 мм, чого повинно бути достатньо для застосування більшості сучасних оверклокерських модулів. У кожному разі при використанні Tower-рішень дане значення часто на 10-15 мм менше, що змушує користувачів шукати пам'ять із низькими радіаторами або зовсім без них.

В підсумку be quiet! DARK ROCK TF є одним із найпродуктивніших охолоджувачів з горизонтальним компонуванням, здатним скласти конкуренцію традиційним високоефективним Tower-рішенням.

Переваги:

  • відмінна ефективність;
  • низький рівень шуму;
  • охолодження навколопроцесорних компонентів і модулів ОЗП;
  • сумісність із усіма актуальними, а також з деякими застарілими платформами;
  • використання пари тихохідних ШІМ-регульованих 135-мм вентиляторів, основаних на надійних гідродинамічних підшипниках і плавному 6-полюсному двигуні;
  • наявність гумових антивібраційних смужок у місцях кріплення вертушок;
  • хороша сумісність із модулями ОЗП висотою до 50 мм, габаритними радіаторами підсистеми живлення та першим слотом розширення;
  • приємний зовнішній вигляд радіатора завдяки нікелюванню усіх його компонентів;
  • хороша комплектація;
  • мала висота (130,8 мм).

Особливості:

  • ускладнення встановлення при наявності великих навколопроцесорних радіаторів (платформа Intel);
  • перекіс модуля ОЗП в першому слоті на платформі AMD (для його усунення можна повернути кулер на 180°).


Автор: Олесь Пахолок

Висловлюємо подяку компанії Listan GmbH & Co. KG за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.
