Огляд і тестування процесорної системи охолодження be quiet! DARK ROCK TF

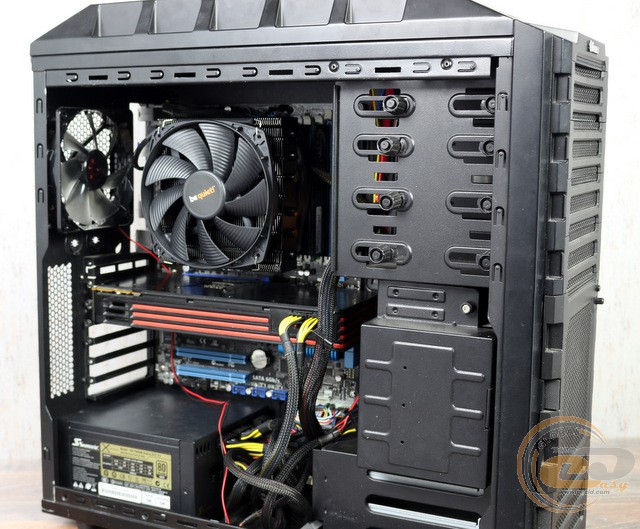

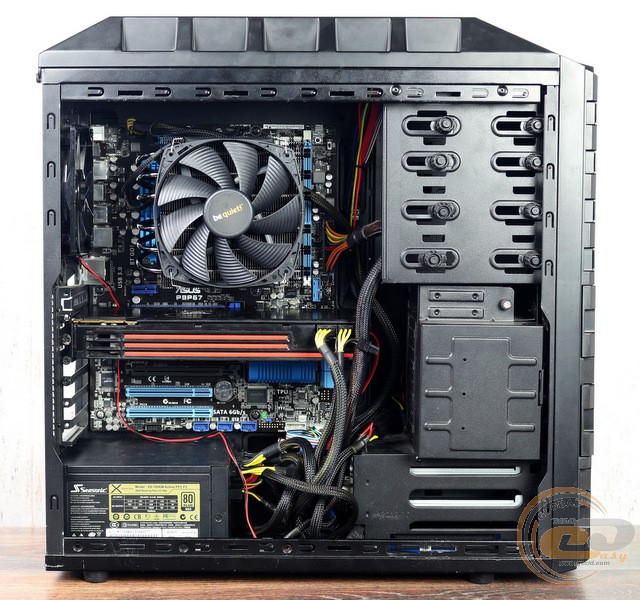

Завдяки стриманому колірному оформленню кулер добре впишеться в будь-яку систему. Відмінну сумісність із різними корпусами забезпечить його невелика висота, яка становить всього 130,8 мм.

Для встановлення be quiet! DARK ROCK TF на платформи із процесорами компанії Intel також застосовується комплектна підсилювальна пластина. Для її фіксації використовуються ті ж гвинти, що й на платформі AMD, але цього разу поверх C-подібних прокладок також встановлюються шестигранні гайки із втулкою.

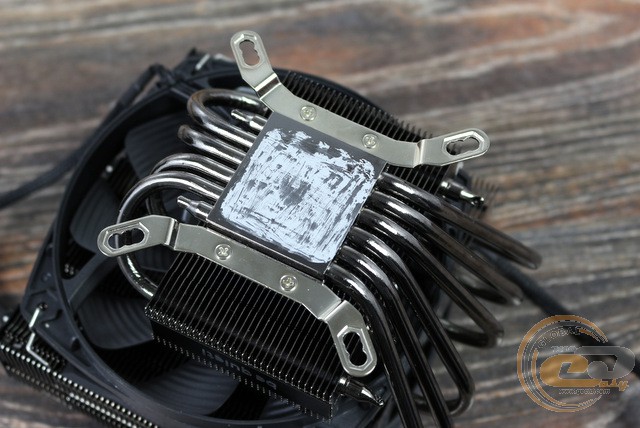

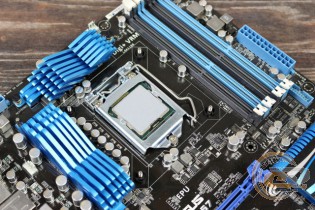

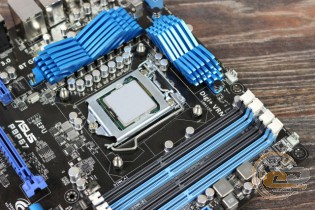

До основи прикручуємо металеві кріплення, які слід монтувати паралельно до теплових трубок радіатора. Наступний крок – фіксація кулера на системній платі. Перед цим не забудьте встановити процесор і нанести термоінтерфейс.

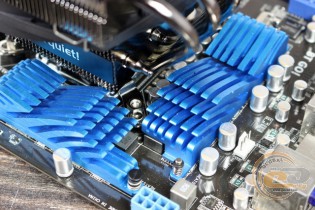

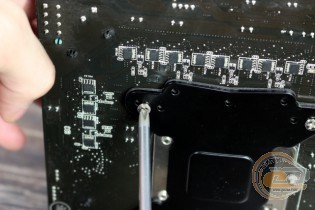

З лицьової сторони для монтажу використовуються комплектні гайки, доступ до яких може бути ускладнений високими навколопроцесорними радіаторами, як це було в нашому випадку.

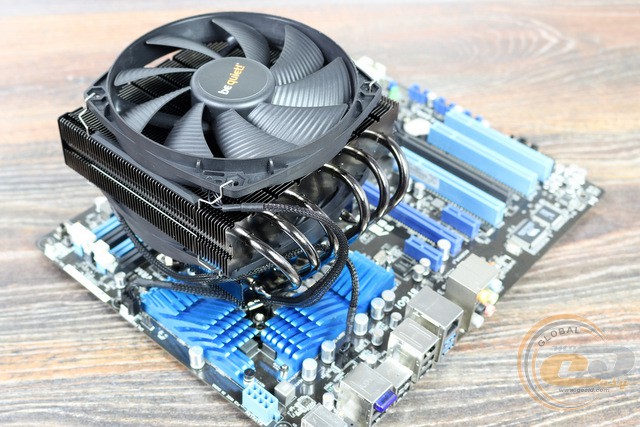

У цілому тестований кулер має відмінну сумісність із габаритними охолоджувачами на елементах підсистеми живлення процесора. Відзначимо, що встановити його з поворотом на 180° не вийде, оскільки в такому випадку трубки уже впираються в прилеглі радіатори.

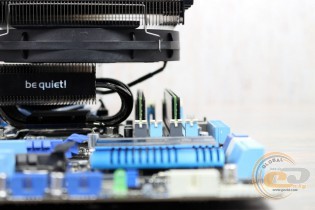

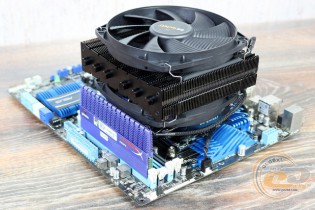

Що стосується модулів ОЗП, то у всіх роз’ємах можна застосовувати рішення висотою до 50 мм, а от 61-мм планку ми змогли використовувати тільки в четвертому DIMM-слоті. У принципі, зняття нижнього вентилятора може вирішили проблему встановлення навіть найвищих модулів пам'яті на обох платформах.

Належна сумісність кулера забезпечена також і з першим слотом розширення (у нашому випадку це PCIe x1).

У цілому складність процесу його встановлення можна охарактеризувати як середню. Найбільше незручностей викликала необхідність притримувати гайку з лицьової сторони, що ускладнюється габаритними навколопроцесорними радіаторами.

Тестування

Для тестування процесорної системи охолодження be quiet! DARK ROCK TF використовувалося наступне обладнання:

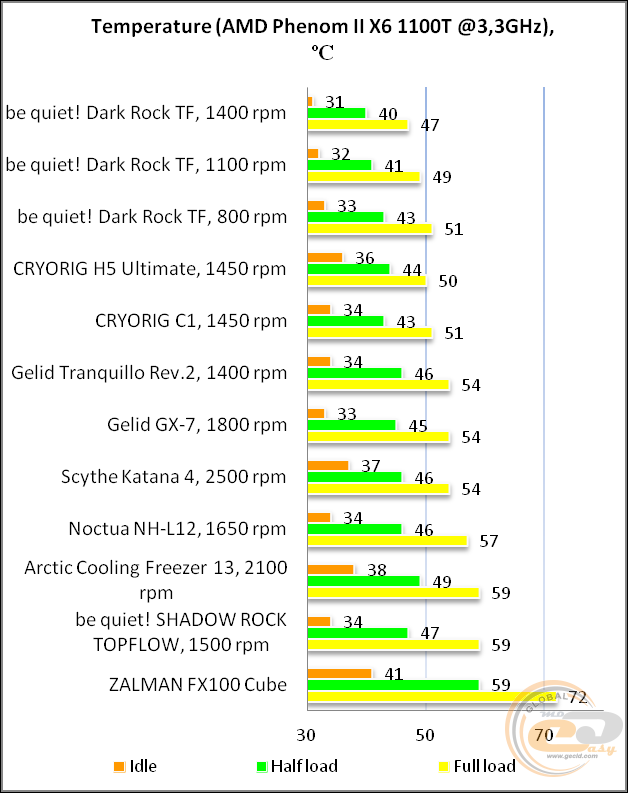

Безумовно, найбільший інтерес be quiet! DARK ROCK TF представлятиме для власників компактних систем, у складі яких найчастіше використовуються APU AMD A-серії та CPU Intel. Тому можливості охолодження процесора AMD Phenom II X6 1100T ми протестували без розгону. Як бачимо, новинка продемонструвала відмінні показники, у тому числі й при невеликій швидкості обертання (800 об/хв). Низькопрофільному рішенню CRYORIG C1 для втримання аналогічної температури доводилося вже працювати на максимальній частоті 1450 об/хв. Безумовно, більш габаритний радіатор і велика кількість теплових трубок роблять свою справу, хоча, з іншого боку, модель від CRYORIG відрізняється рекордно малою висотою – усього 74 мм. У цілому навіть на більш ненажерливих платформах AMD тестований кулер забезпечить хороший заділ для підвищення частоти CPU.

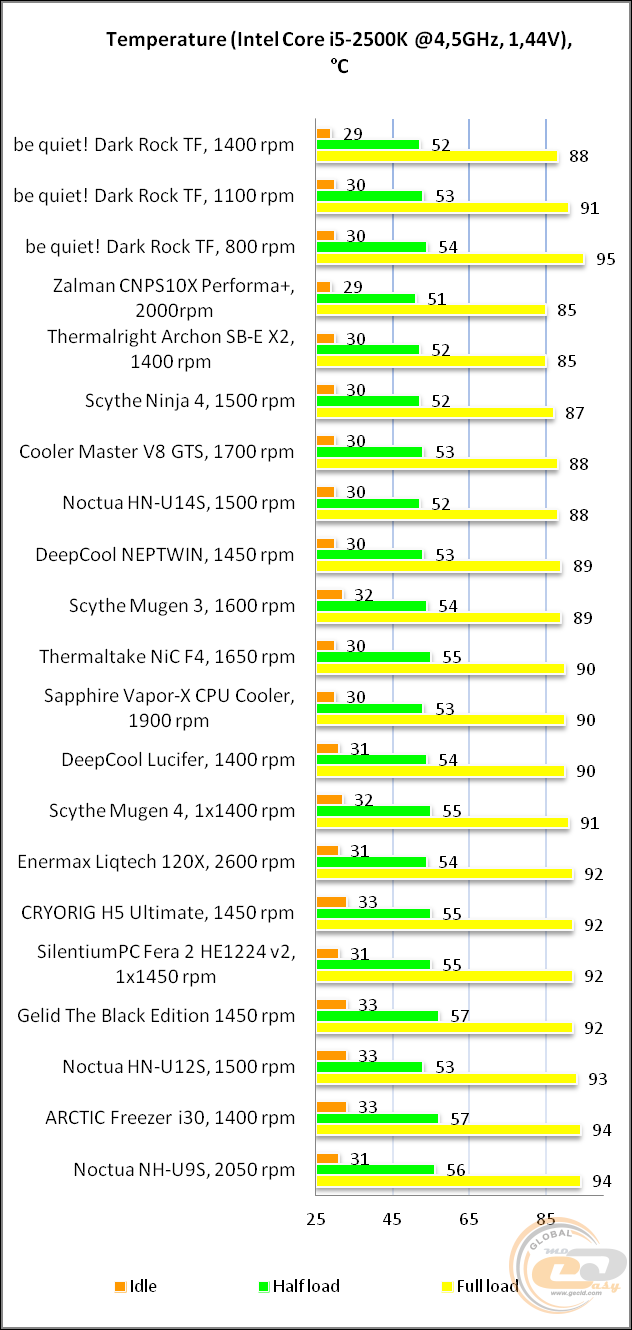

Тестування на чотирьохядерному процесорі Intel Core i5-2500K показало відмінні можливості новинки. Зокрема, їй вдалося помітно перевершити навіть такі габаритні рішення, як Scythe Mugen 4 і Deepcool GAMER STORM LUCIFER, при цьому також трохи випередивши двовентиляторну Tower-модель Deepcool NEPTWIN V2. Якщо ж говорити про інші кулери з горизонтальним розташуванням вентилятора, то ефективність Scythe Grand Kama Cross 3 і Noctua NH-C14S виявилася приблизно на одному рівні з be quiet! DARK ROCK TF. Щоправда, з них двома вертушками оснащене тільки тестоване рішення.

Нагадаємо, що режим повного завантаження (Full load) передбачає максимальне використання всіх ядер процесора. Тому в реальних умовах, де навантаження носить змінний характер (наприклад, в іграх), можна сміливо розраховувати на більш низькі температурні показники.

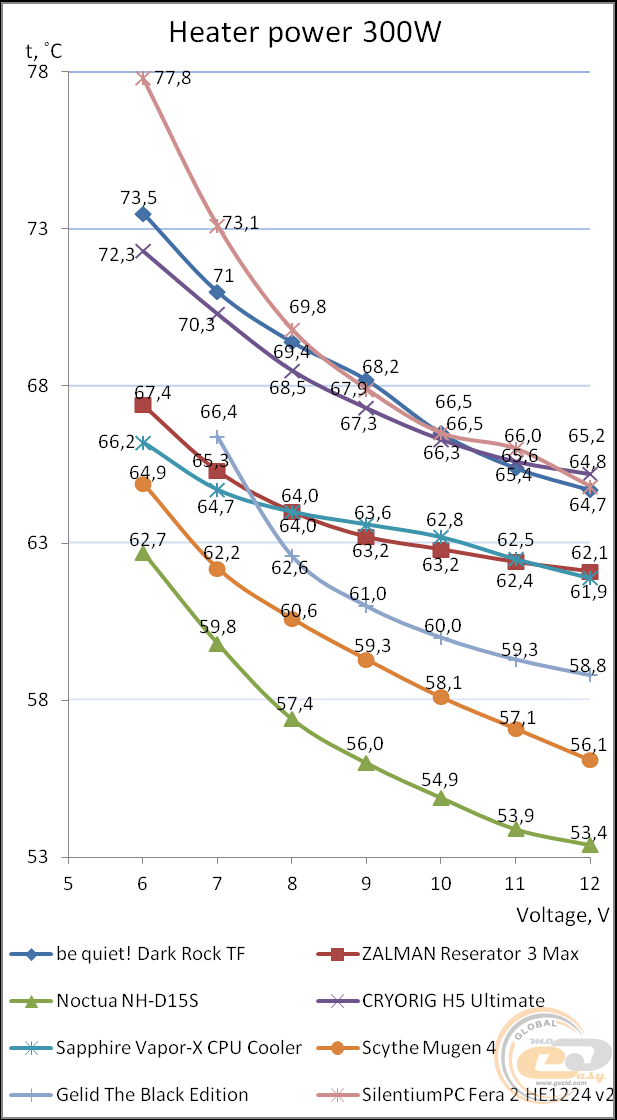

Графік залежності ефективності кулера від швидкості обертання його вентиляторів демонструє помітне збільшення продуктивності в діапазоні напруги від 6 до 10 В. Підвищення вхідної напруги до 11 і 12 В уже не настільки сильно впливає на температурні показники, але все-таки отриманий ефект буде помітний.

Мінімальна швидкість обертання комплектних вентиляторів склала 365 об/хв при напрузі 3,15 В. Для охолодження нерозігнаних процесорів її може бути цілком достатньо, але ми б радили експлуатувати новинку на швидкості понад 750 об/хв, оскільки в такому режимі має місце хороше поєднання низького рівня шуму та чималої ефективності при відведенні тепла від оптимізованих CPU. Більш швидкий режим роботи (1100 об/хв) є трохи голоснішим, при цьому його можна охарактеризувати як тихий і досить ефективний у застосуванні. А максимальна швидкість в 1400 об/хв забезпечить кращі теплові показники, при яких проводження часу за комп'ютером усе ще залишається комфортним.

Висновки

Лінійка кулерів під назвою «Темна скеля» є топовою в асортименті компанії Listan GmbH & Co. KG, і рішення be quiet! DARK ROCK TF цілком відповідає її позиціонуванню.

На відміну від ряду Tower-моделей, герой поточного огляду має горизонтальне TopFlow-компонування. Про його переваги ми вже писали раніше: це і поліпшена сумісність із прилеглими компонентами, і менше навантаження на системну плату, і більш ефективне охолодження навколопроцесорних компонентів. А завдяки невеликій висоті такі рішення можуть застосовуватися в складі компактних ПК, де баштові кулери просто не помістяться. Усе це рівною мірою стосується й протестованого рішення. Крім того, за підсумками дослідження його показники ефективності відповідають іншим потужним моделям, які побували в нас на тестуванні. Тобто у випадку з be quiet! DARK ROCK TF оригінальне компонування не вимагає йти на жертви в плані продуктивності, а з точністю до навпаки – дозволяє одержати досить ефективний кулер, який займає в корпусі порівняно мало вільного простору.

У цілому, з погляду можливостей по охолодженню розігнаних процесорів, рівня шуму, комплектації і якості виконання (відзначимо надійні вертушки з гідродинамічними підшипниками), даний охолоджувач заслуговує похвали. Але, як це часто буває, не обійшлося в ньому й без нюансів. Перший із них стосується деяких складностей, які виникають під час встановлення, що пов’язано з ускладненим доступом до притискних гайок на системних платах для процесорів Intel. Другий же полягає в сумісності з модулями ОЗП. Так, на платформі AMD вигин трубок створював перекіс планки, встановленої в перший слот. Якщо для вас це критично, тоді радимо повернути охолоджувач на 180°. Що стосується висоти сумісних планок пам'яті, то при встановленій нижній вертушці вона буде обмежена позначкою близько 50 мм, чого повинно бути достатньо для застосування більшості сучасних оверклокерських модулів. У кожному разі при використанні Tower-рішень дане значення часто на 10-15 мм менше, що змушує користувачів шукати пам'ять із низькими радіаторами або зовсім без них.

В підсумку be quiet! DARK ROCK TF є одним із найпродуктивніших охолоджувачів з горизонтальним компонуванням, здатним скласти конкуренцію традиційним високоефективним Tower-рішенням.

Переваги:

• відмінна ефективність;
• низький рівень шуму;
• охолодження навколопроцесорних компонентів і модулів ОЗП;
• сумісність із усіма актуальними, а також з деякими застарілими платформами;
• використання пари тихохідних ШІМ-регульованих 135-мм вентиляторів, основаних на надійних гідродинамічних підшипниках і плавному 6-полюсному двигуні;
• наявність гумових антивібраційних смужок у місцях кріплення вертушок;
• хороша сумісність із модулями ОЗП висотою до 50 мм, габаритними радіаторами підсистеми живлення та першим слотом розширення;
• приємний зовнішній вигляд радіатора завдяки нікелюванню усіх його компонентів;
• хороша комплектація;
• мала висота (130,8 мм).

Особливості:

• ускладнення встановлення при наявності великих навколопроцесорних радіаторів (платформа Intel);
• перекіс модуля ОЗП в першому слоті на платформі AMD (для його усунення можна повернути кулер на 180°).

Автор: Олесь Пахолок

Висловлюємо подяку компанії Listan GmbH & Co. KG за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.
