Огляд рідинної системи охолодження be quiet! Silent Loop 3 420mm: для сучасних флагманських процесорів

Сьогодні до нас на тестування потрапила перша від be quiet! 420-мм версія РСО із серії Silent Loop 3, що була представлена у лютому цього року.

Зветься ця модель be quiet! Silent Loop 3 420mm. Наразі користувачам у рамках серії пропонуються лише чорні версії. До українського ринку ця рідинна система охолодження ще не дійшла, тож орієнтуйтеся на рекомендовану виробником ціну - €175 (приблизно ₴7600).

Компанія be quiet! заявляє про такі ключові особливості: покращений блок охолодження з високопродуктивною й водночас тихою помпою, ненав’язливе ARGB-підсвічування на водоблоці, 140-мм високошвидкісні вентилятори Silent Wings 4 та отвір для дозаправки на радіаторі. При цьому до сумісних процесорних роз’ємів у 360-мм та 420-мм версій додалися сокети процесорів AMD Ryzen Threadripper, що свідчить про реальну можливість відведення такою рідинною системою охолодження значної кількості тепла.

Ну, а розібрати кожен із цих пунктів детальніше та дізнатися, наскільки реальність співпадає із обіцянками be quiet!, ми пропонуємо вам далі.

Специфікація

Модель	be quiet! Silent Loop 3 420mm (BW026)
Колір	Чорний
Підтримка процесорних роз'ємів	AMD Socket AM4 / AM5 / TR4 / sTRX4 / TR5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1200 / LGA1700 / LGA1851
Термоінтерфейс	Комплектна термопаста у шприці
Довжина з'єднувальних шлангів, мм	400
Загальний рівень шуму, дБА	до 34.3
Радіатор
Матеріал	Алюміній
Розміри, мм	457 х 140 х 27
Водоблок
Розміри, мм	93.5 х 80 х 56
Швидкість роботи помпи, об/хв	1700–3500 ±10%
Номінальна напруга живлення, В	12
Роз'єм живлення	4-контактний
Довжина кабелю живлення / підсвічування, см	50 / 50.5
LED-підсвічування	Є
Вентилятори
Модель	be quiet! Silent Wings 4 140mm PWM high-speed (BQ SIW4-14025-MF-PWM)
Розміри, мм	140 х 140 х 25
Кількість	3
Підтримка ШІМ-регулювання швидкості обертання лопатей	Є
LED-підсвічування	Немає
Напруга живлення, В	12
Швидкість обертання, об/хв	до 1900 ± 10%
Рівень шуму, дБА	до 29.3
Максимальний повітряний потік, CFM (м3/год)	78.4 (133.2)
Статичний тиск, мм вод. ст.	2.36
Тип підшипника вентилятора	Гідродинамічний
Очікуваний термін служби вентилятора, год	300 000 (при температурі навколишнього середовища 25°С)
Роз'єм живлення	4-контактний
Довжина кабелю живлення / розгалужувача, см	50 / 8.5
Вага РСО (зі встановленими вентиляторами), кг	2.01
Гарантія, років	3
Сайт виробника	be quiet!
Сторінки продуктів	be quiet! Silent Loop 3 420mm

Паковання та комплектація

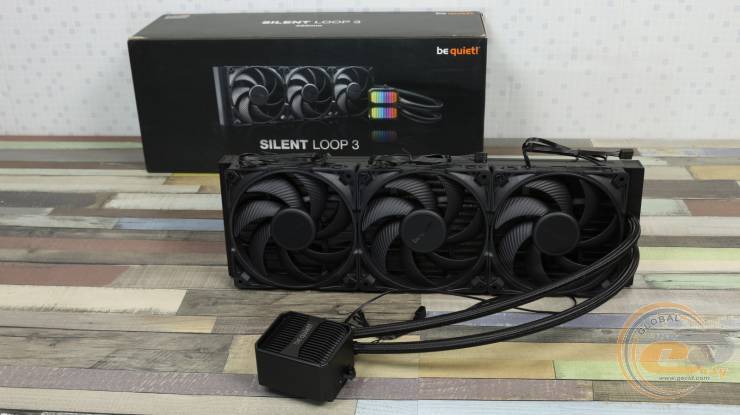

Стилістично коробка у be quiet! Silent Loop 3 420mm не зраджує традиціям, адже виконана у чорному кольорі та містить на своїх гранях усю необхідну технічну інформацію.

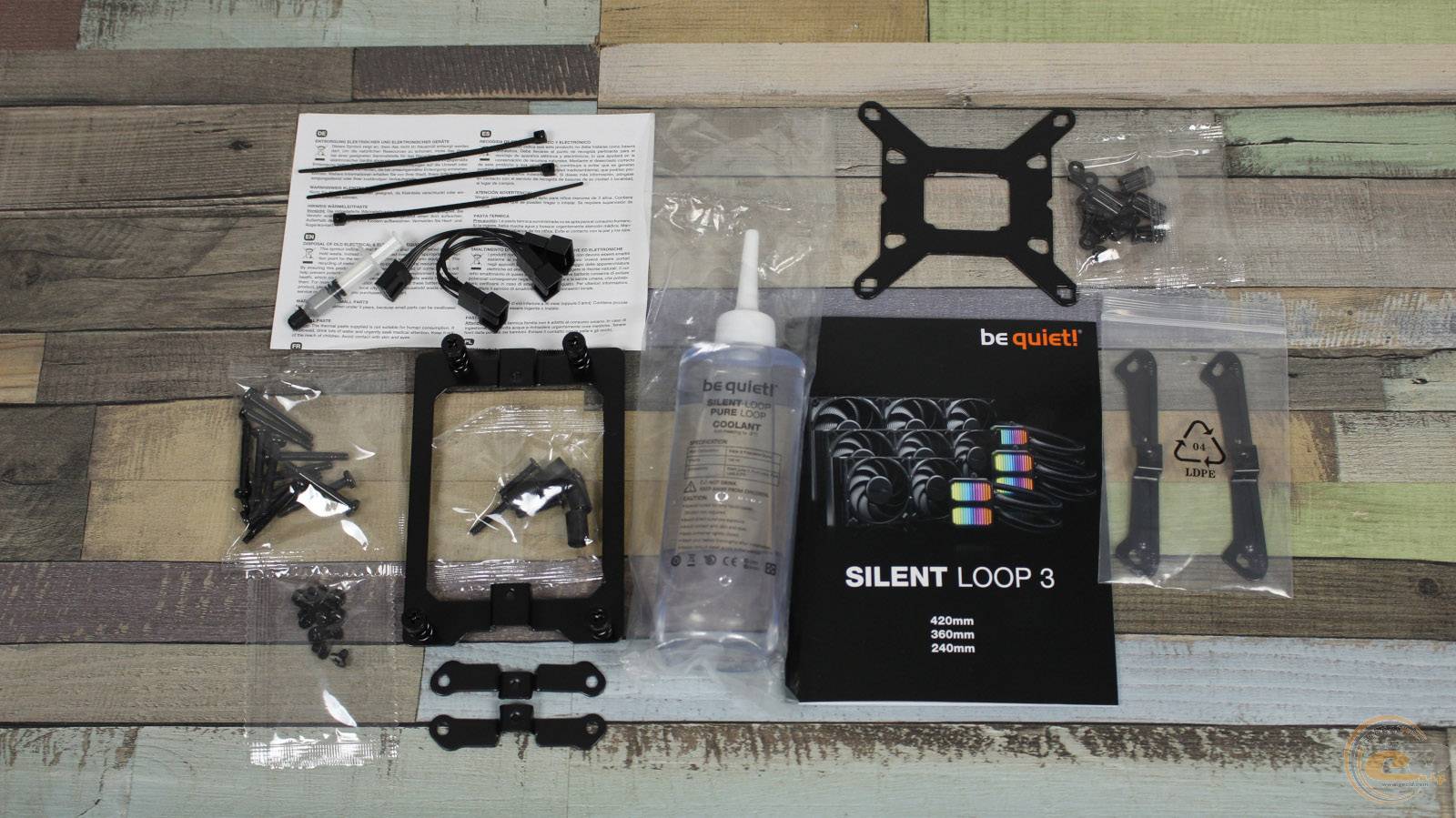

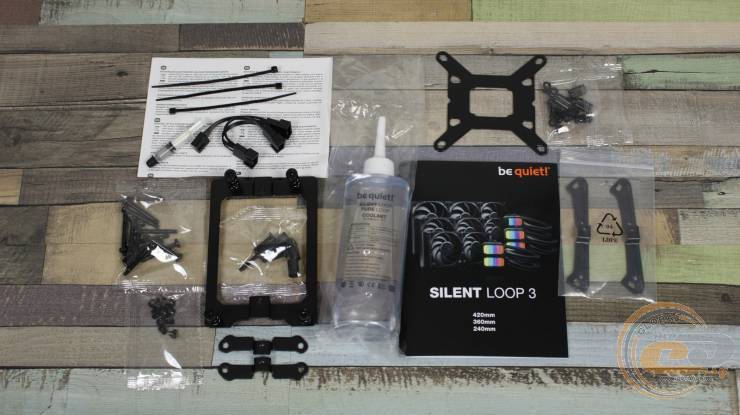

Окрім радіатора з водяним блоком та трьох 140-мм вентиляторів у комплекті постачання знаходяться:

• інструкція користувача;
• три кабельні одноразові пластикові стяжки;
• інструкція з утилізації;
• ємність з холодоагентом;
• розгалужувач живлення вентиляторів з одного роз’єму на чотири контакти на три роз’єми;
• термопаста у шприці;
• чотири гумові ущільнювальні кільця для кріплень сокетів Intel;
• чотири пластикові шайби для сокетів Intel;
• чотири пластикові шайби для сокетів AMD;
• чотири гвинти фіксації кронштейнів для процесорів Intel;
• чотири гвинти для фіксації підсилювальної пластини процесорів Intel;
• чотири гвинти фіксації кронштейнів для процесорів AMD;
• металева рамка з чотирма гвинтами для процесорів AMD Ryzen Threadripper;
• два металеві кронштейни для процесорів Intel;
• два металеві кронштейни для процесорів AMD;
• металева підсилювальна пластина для кріплень сокетів Intel;
• два гвинти для фіксації водоблоку (встановлені на ньому з коробки);
• дванадцять довгих гвинтів для фіксації вентиляторів на радіаторі;
• дванадцять коротких гвинтів для кріплення радіатора у корпусі.

Зовнішній вигляд та конструкція

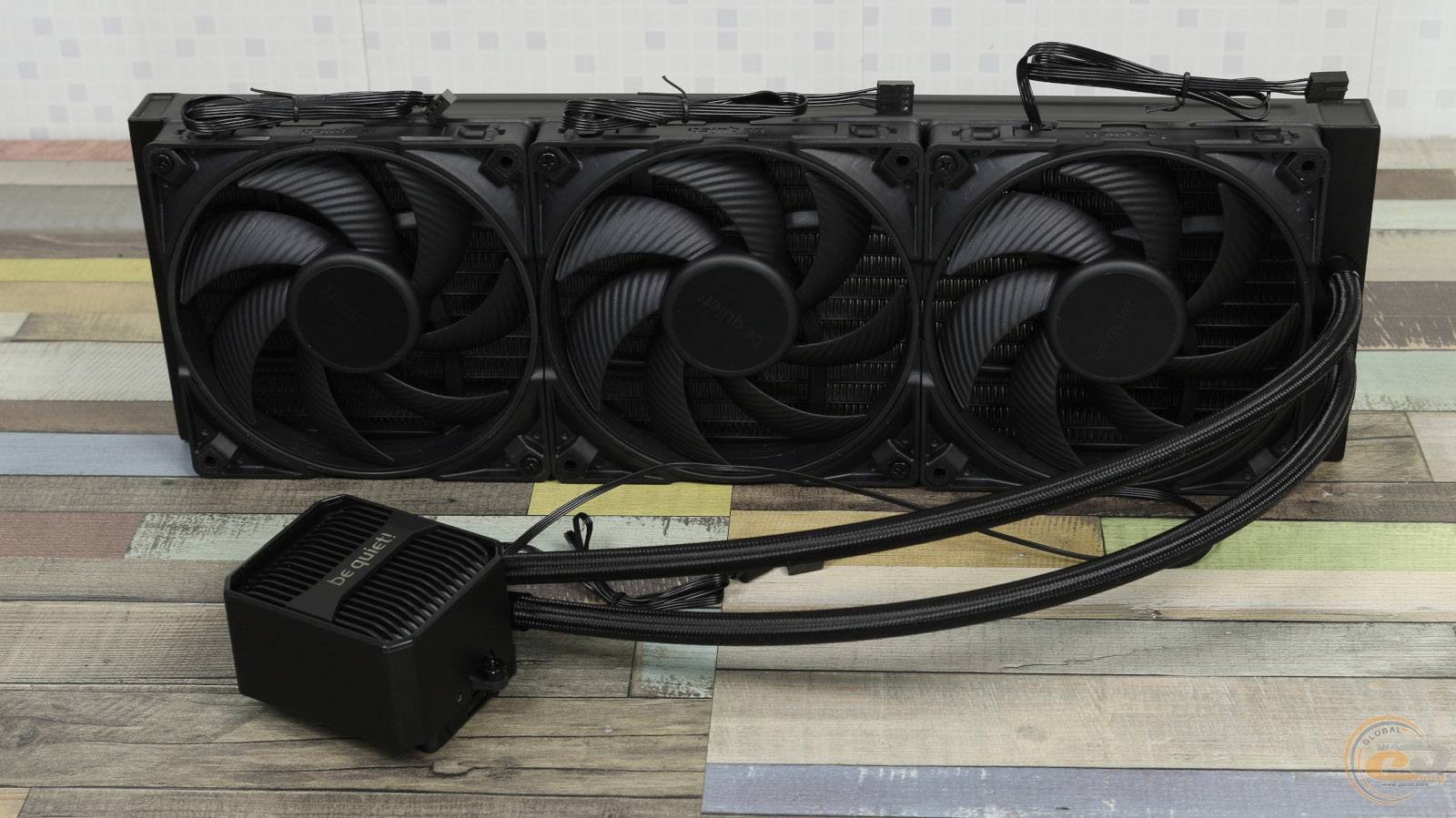

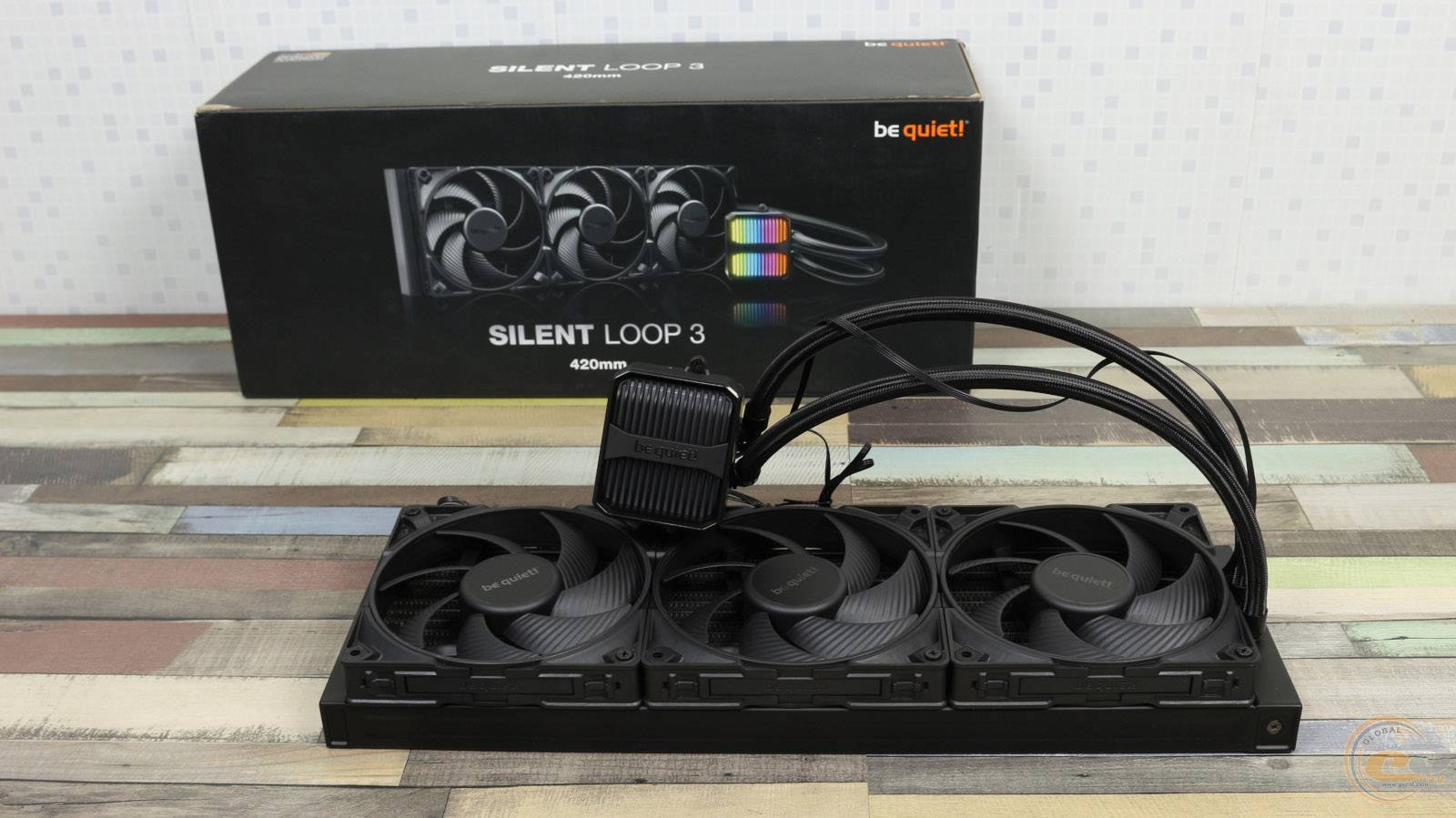

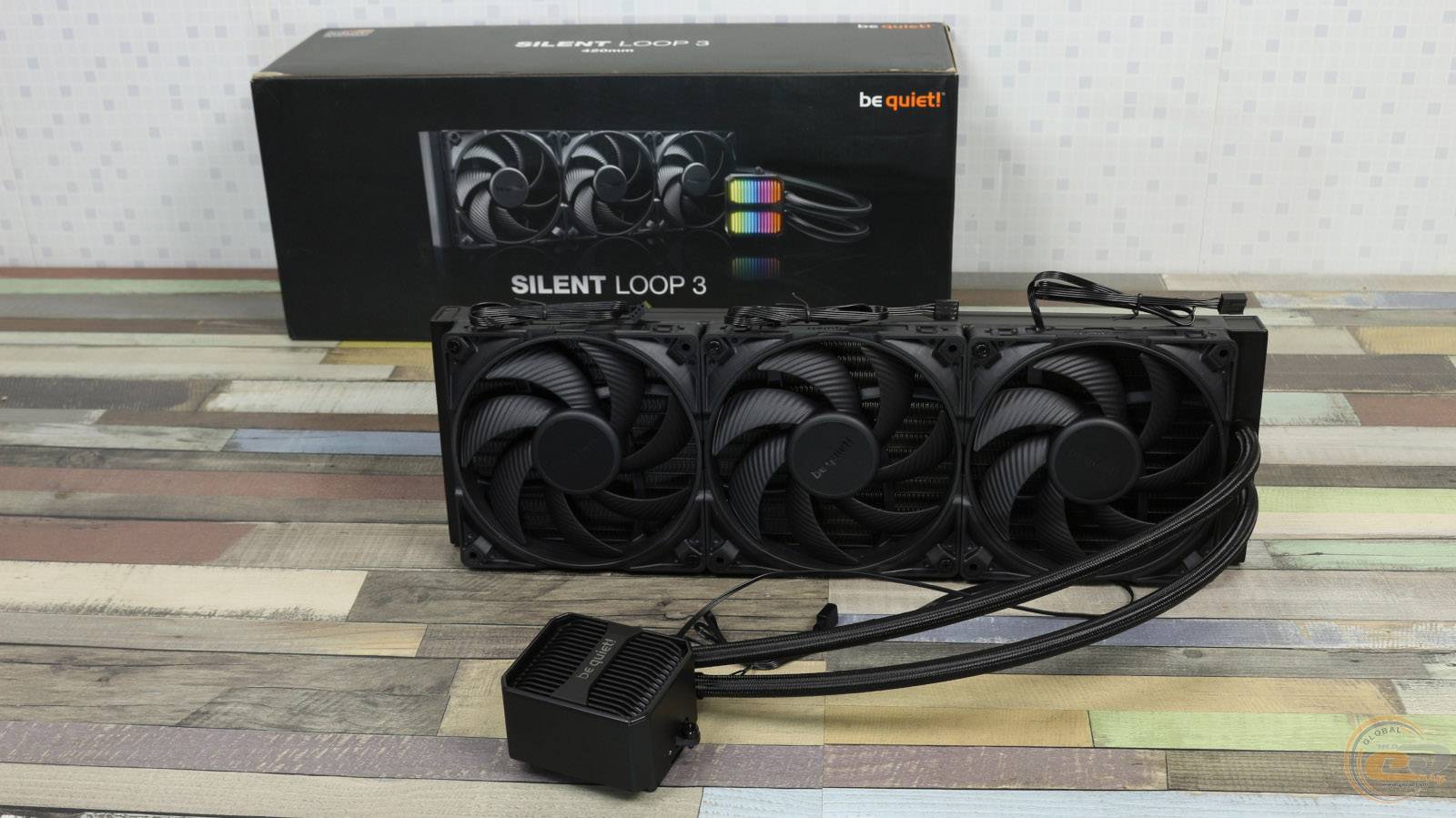

РСО be quiet! Silent Loop 3 420mm має максимально стриманий дизайн та виконана виключно в чорному кольорі. Єдиний елемент, що хоч якось вибивається із загальної темної концепції – невеликий сріблястий логотип на водному блоці. Гумові шланги, що з’єднують між собою водоблок із радіатором, отримали нейлонове обплетення та довжину 400 мм.

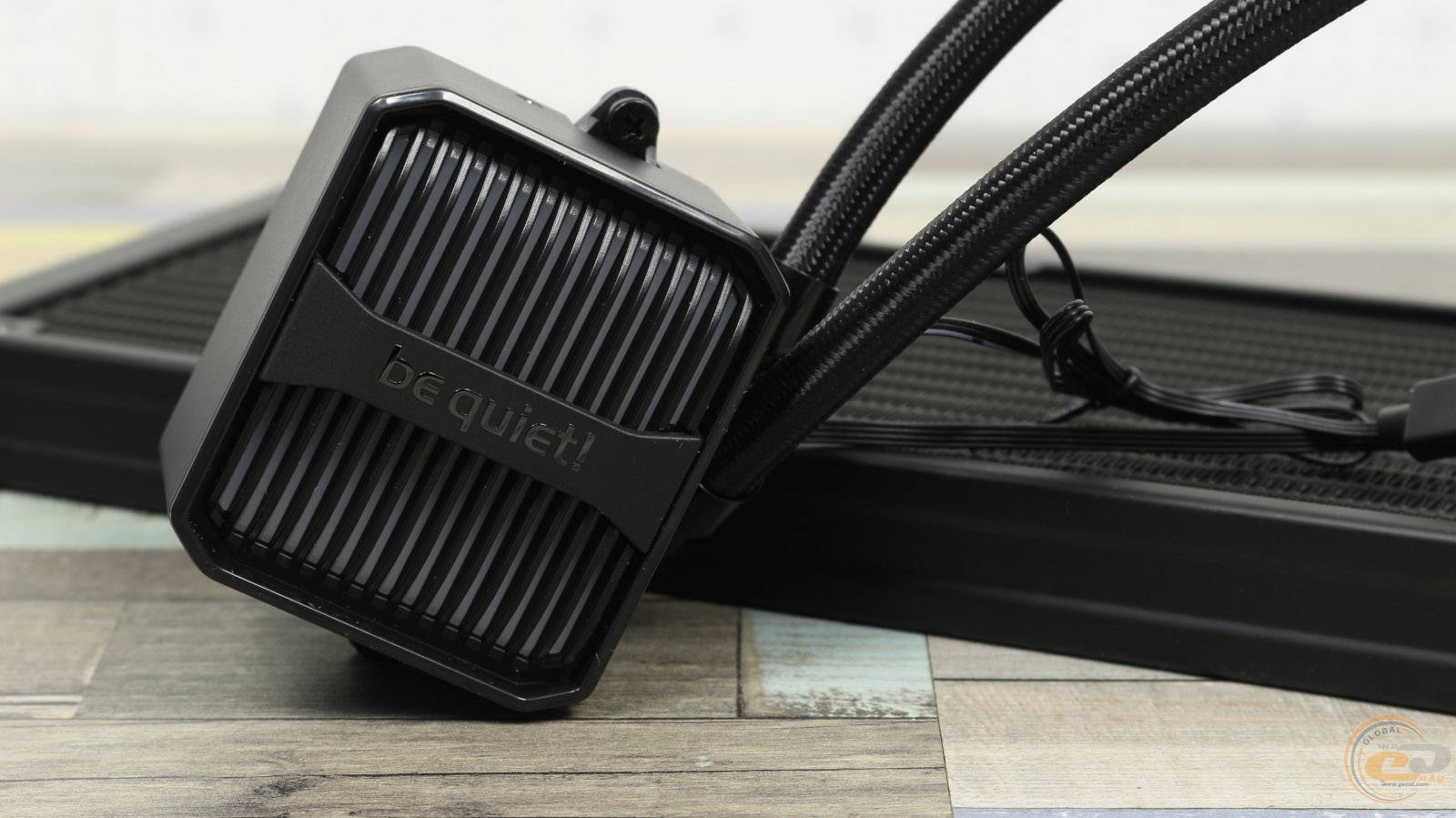

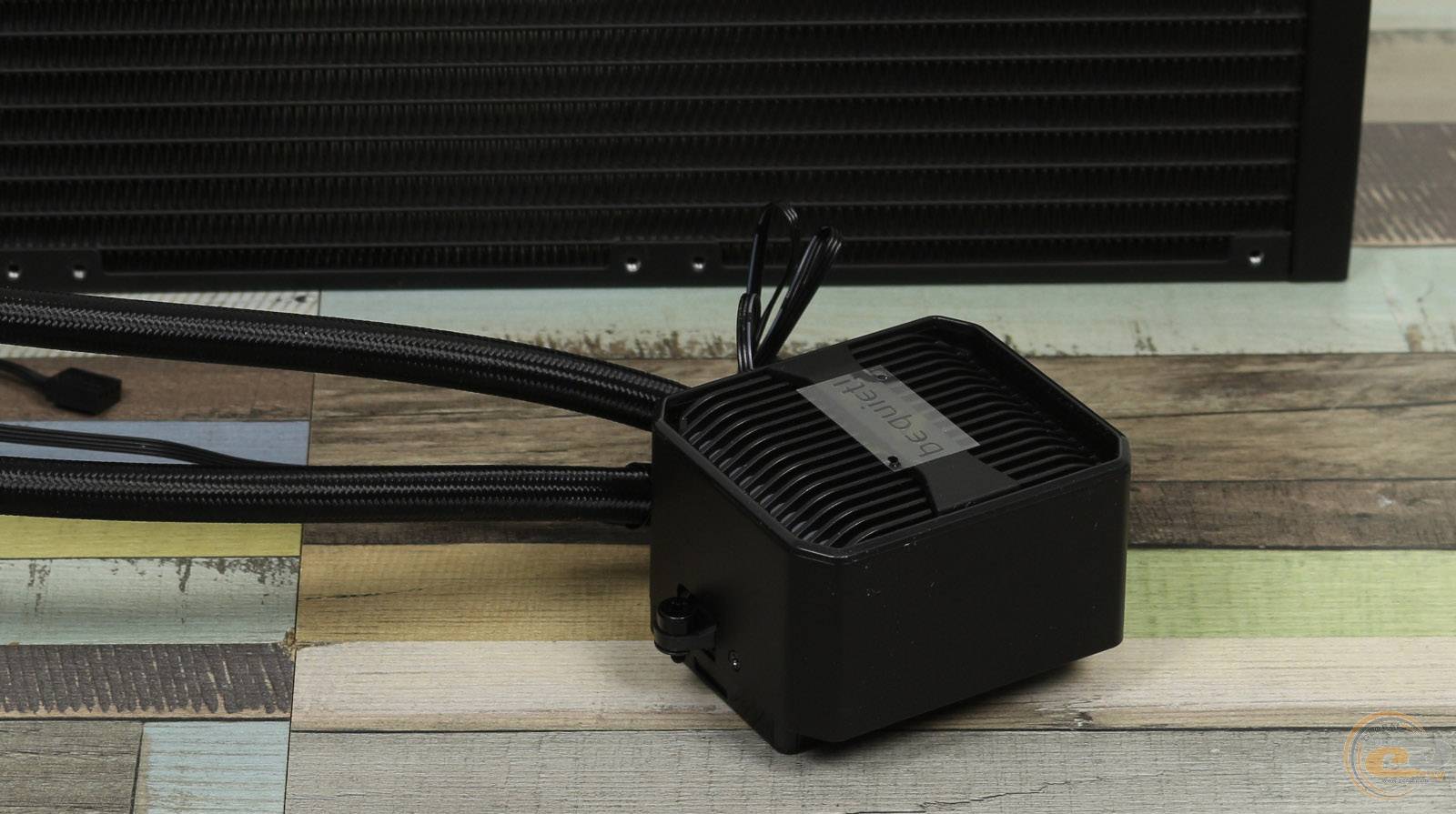

Корпус водоблока розміром 93,5 х 80 х 56 мм зроблений із матового чорного пластику з трохи шорсткою поверхнею у формі паралелепіпеда зі скошеними кутами.

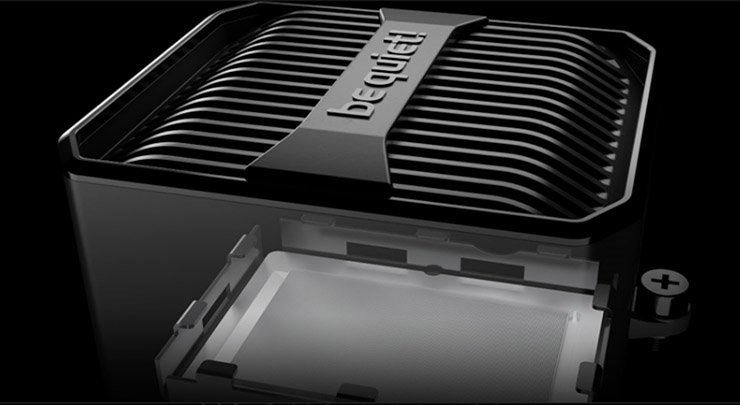

be quiet! заявляє, що всередині використовується спеціально розроблена безгвинтова конструкція кріплення охолоджуючої пластини, яка забезпечує площу ребер 1800 мм². Це, з урахуванням внутрішньої конструкції каналів для охолоджуючої рідини, повинно гарантувати рівномірне покриття всієї поверхні та досягнення високої продуктивності незалежно від платформи процесора.

Ребра на верхній грані корпуса теж пластикові і не приймають участі у охолодженні процесора, а слугують додатковою декорацією елемента підсвічування. Тут же розміщений логотип be quiet!. На жаль, його положення фіксоване, що може трохи зіпсувати загальне враження у разі нестандартного розміщення комплектуючих.

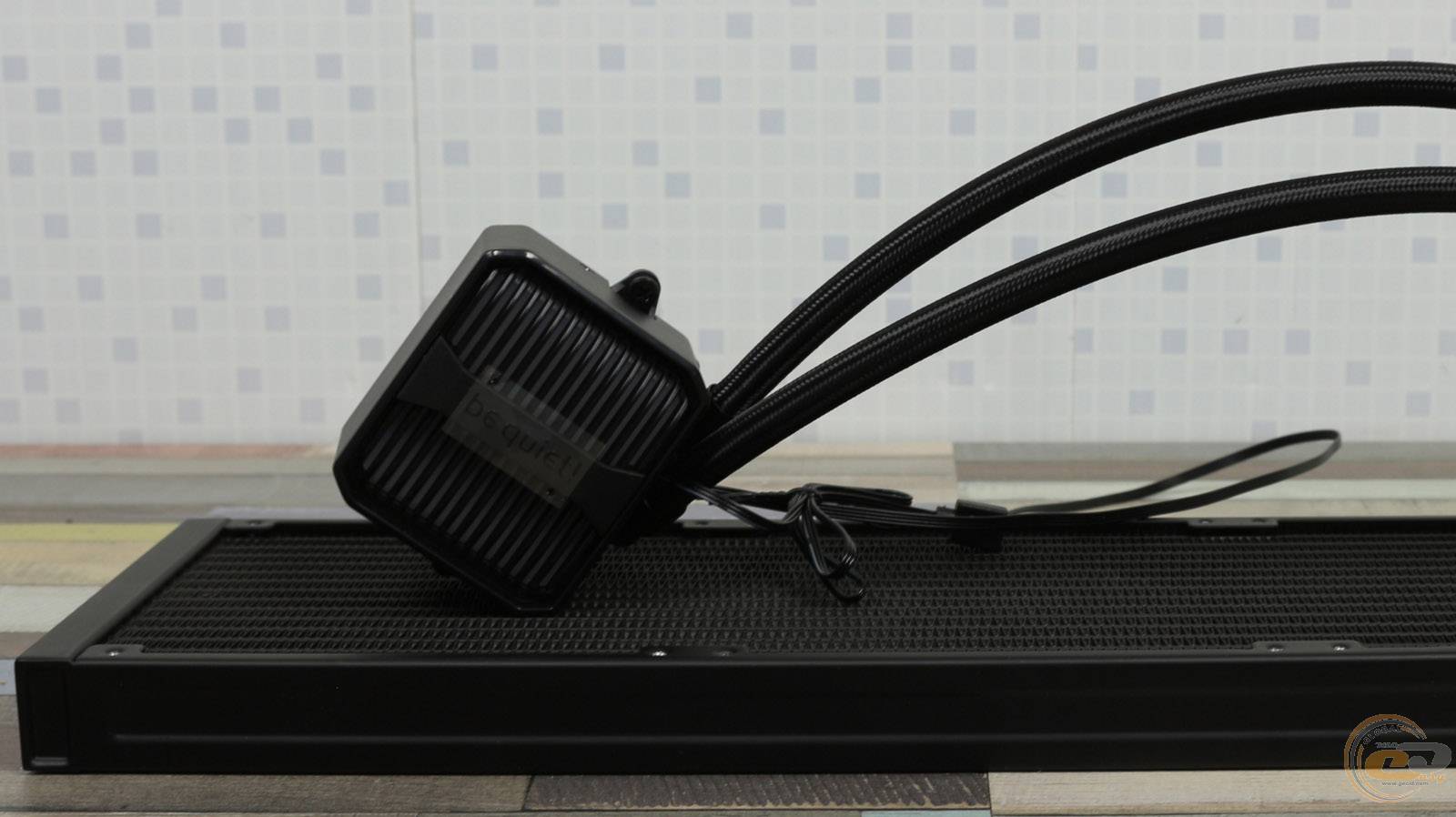

Поворотні фітинги в цій моделі цілком реально розмістити майже в горизонтальному положенні.

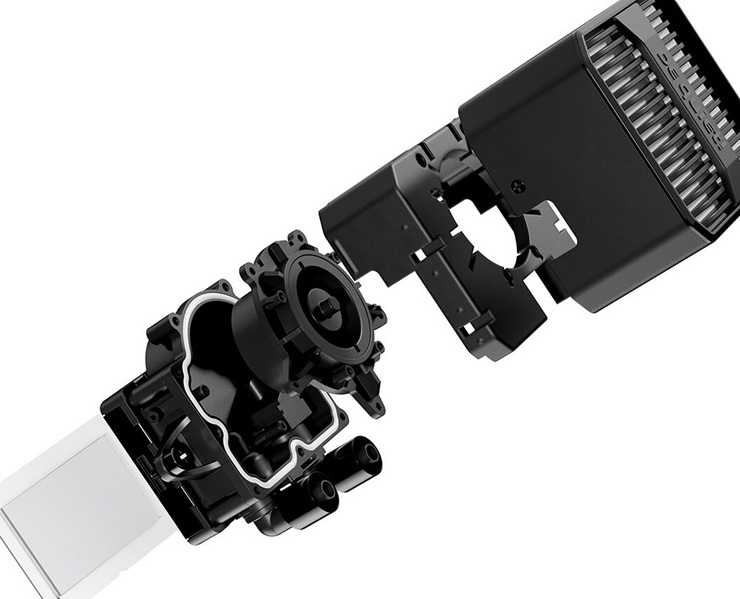

Виробник використовує в цій моделі віброізольовану помпу з трикамерною конструкцією. Причому її проміжна камера виконує роль резервуара, що забезпечує достатній об’єм для поширення охолоджуючої рідини та зменшує її турбулентність перед тим, як вона покине блок помпи. Сама ж помпа оснащена 6-полюсним 3-фазним моторчиком з регулюванням за допомогою ШІМ та діапазоном швидкості від 1700 до 3500 ±10% об/хв.

Можна сказати, що свою назву модель частково виправдовує, адже жодного звуку від помпи під час тестування не було чутно навіть на максимальних обертах.

З водоблоку виходять два плоскі кабелі без обплетення. Один з них, довжиною 50,5 см, відповідає за роботу ARGB-підсвічування, а інший, зі стандартним 4-контактним штекером та довжиною 50 см, - за живлення та регулювання обертів помпи.

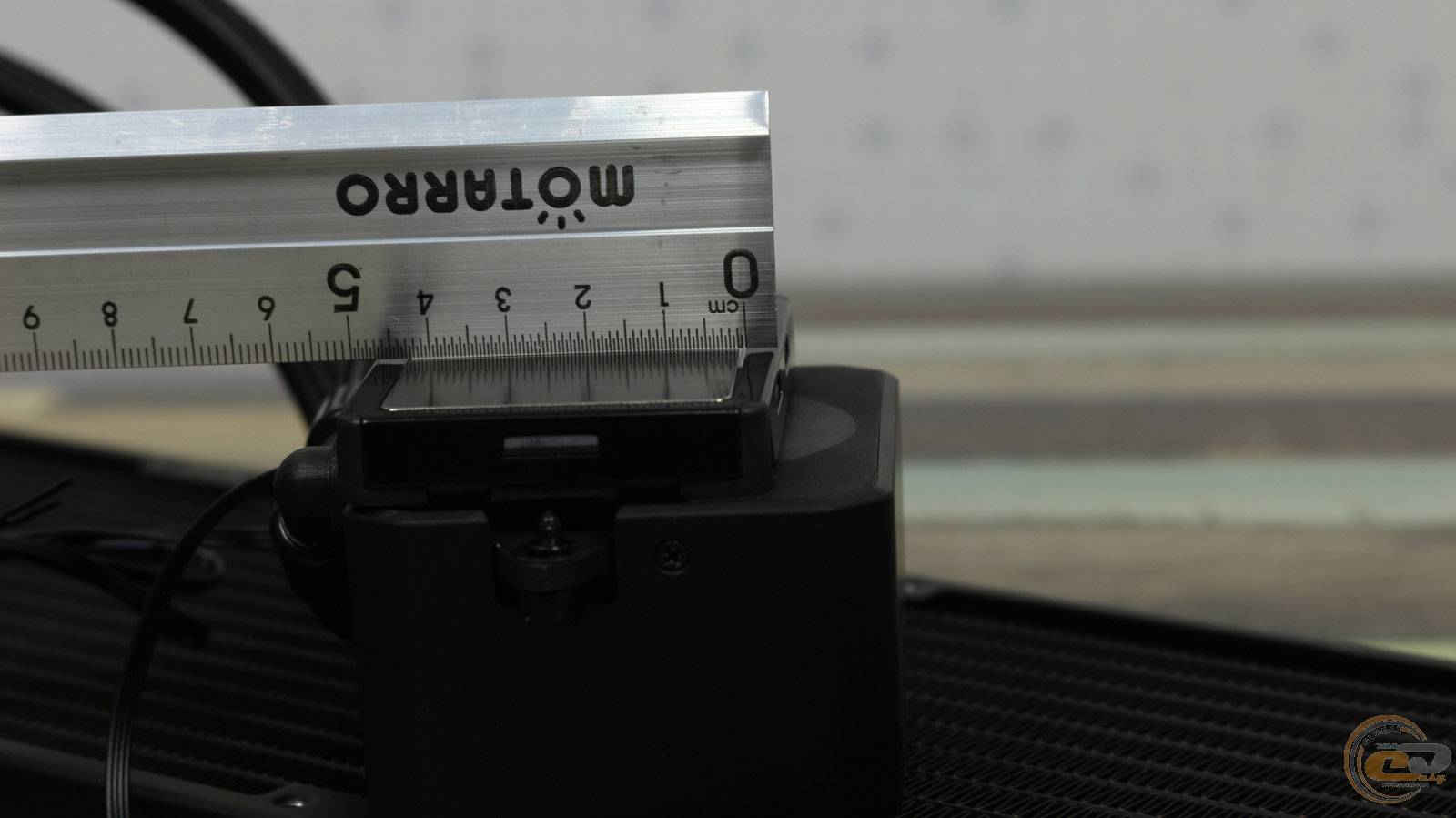

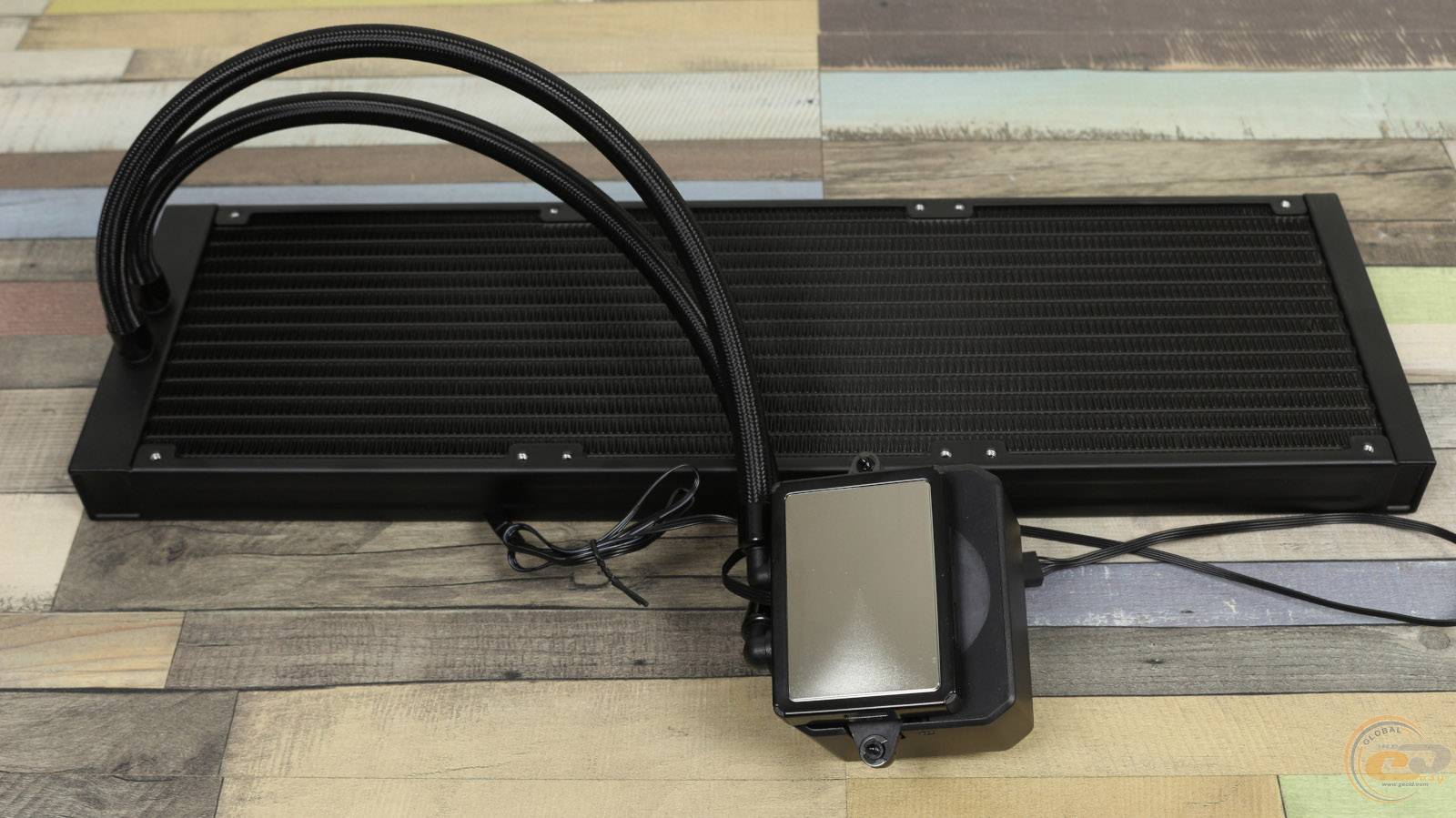

Прямокутна основа розміром 60 х 42 мм виготовлена з міді та має додаткове нікелеве покриття. Її поверхня рівна, шліфована, але не до дзеркального блиску.

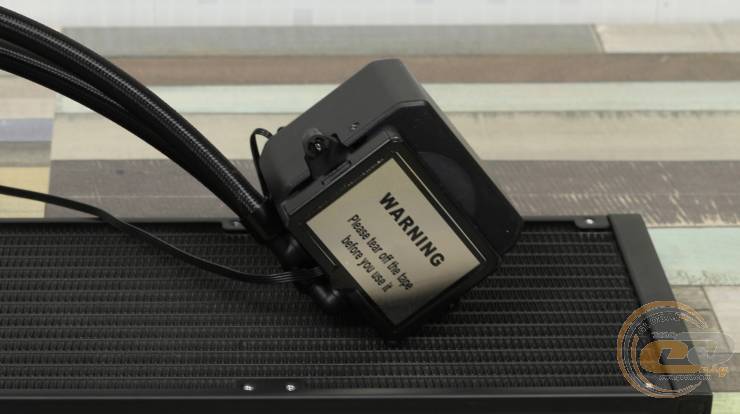

На основі наклеєна прозора захисна плівка. А от нанесення комплектного термоінтерфейсу покладається на плечі користувача.

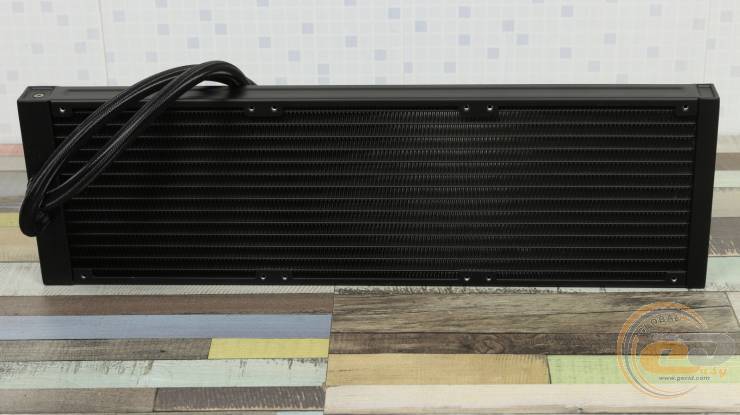

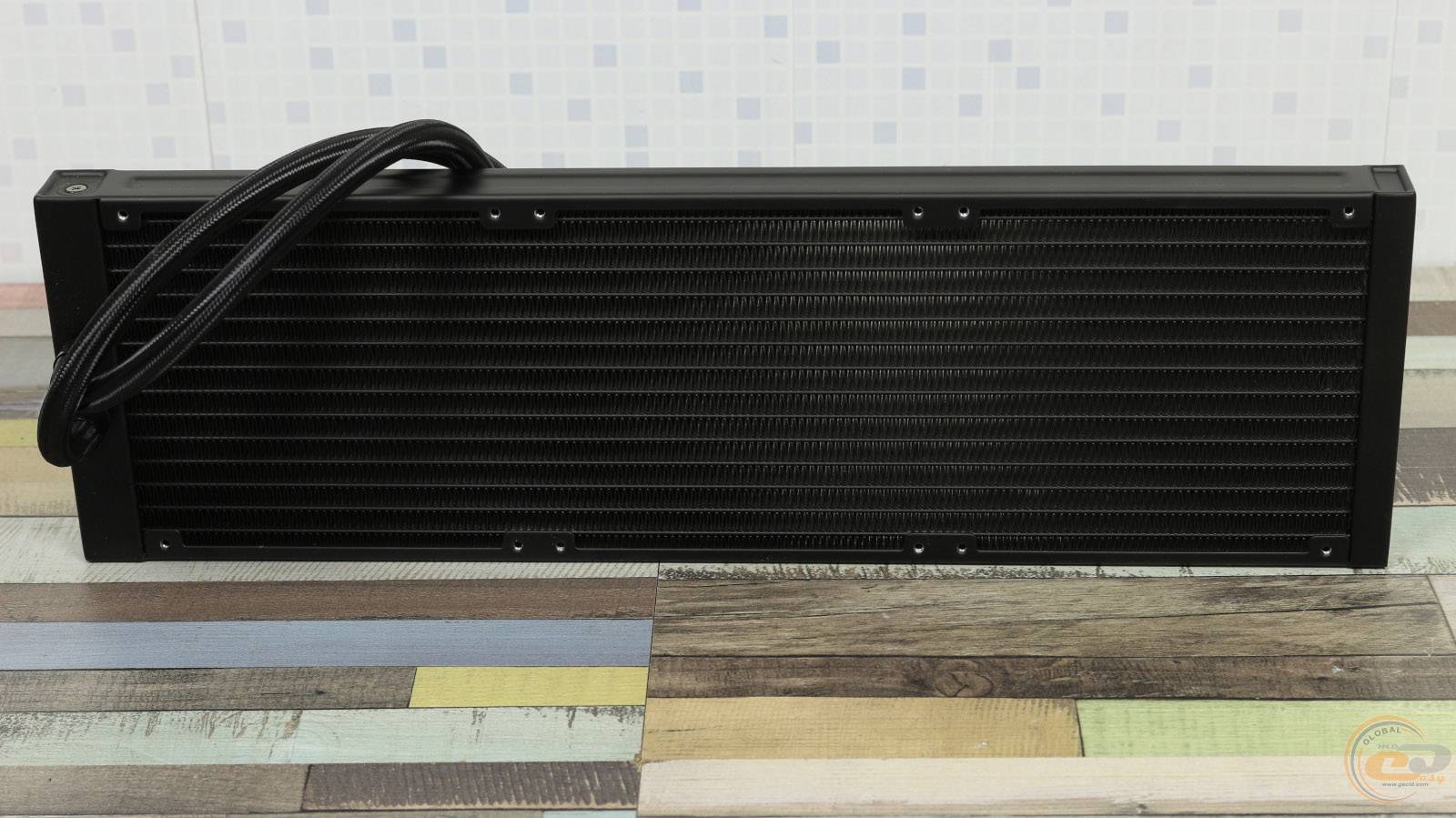

Радіатор be quiet! Silent Loop 3 420mm зроблений з алюмінію та має чорне матове покриття. Він здатен розмістити на собі три 140-мм вентилятори й складається з чотирнадцяти каналів, між якими прокладено стрічку. Щільність розміщення ребер у такому випадку становить 20 FPI. Загальні розміри радіатора - 457 х 140 х 27 мм.

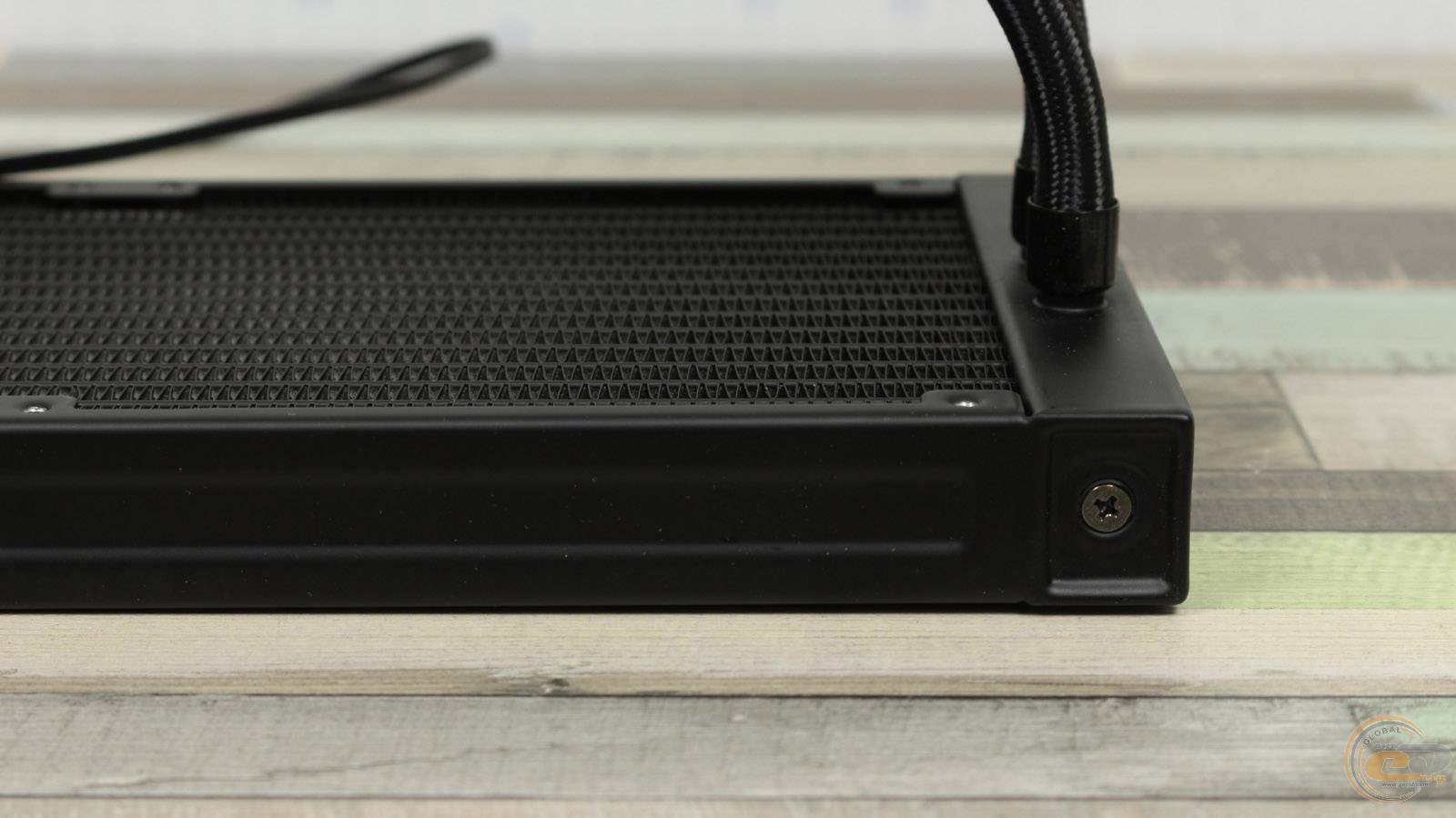

На одному з торців радіатора розміщено отвір для дозаправки холодоагенту, який можна відкрити за допомогою хрестової викрутки. Добре що ніяких гарантійних пломб тут немає. Оскільки у комплекті постачання наявна ємність з холодоагентом – можна буде відчутно подовжити термін експлуатації цієї РСО.

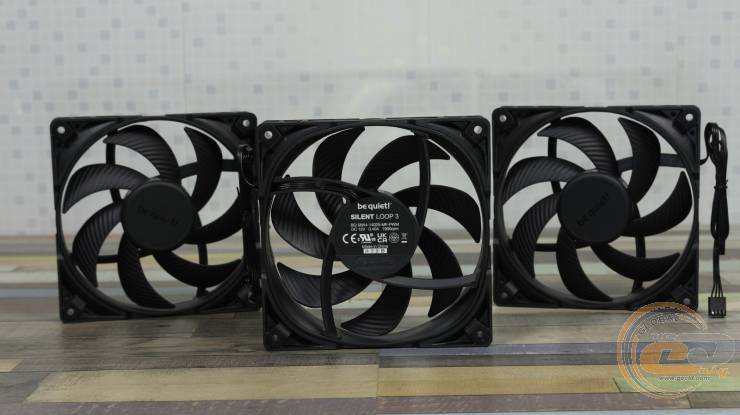

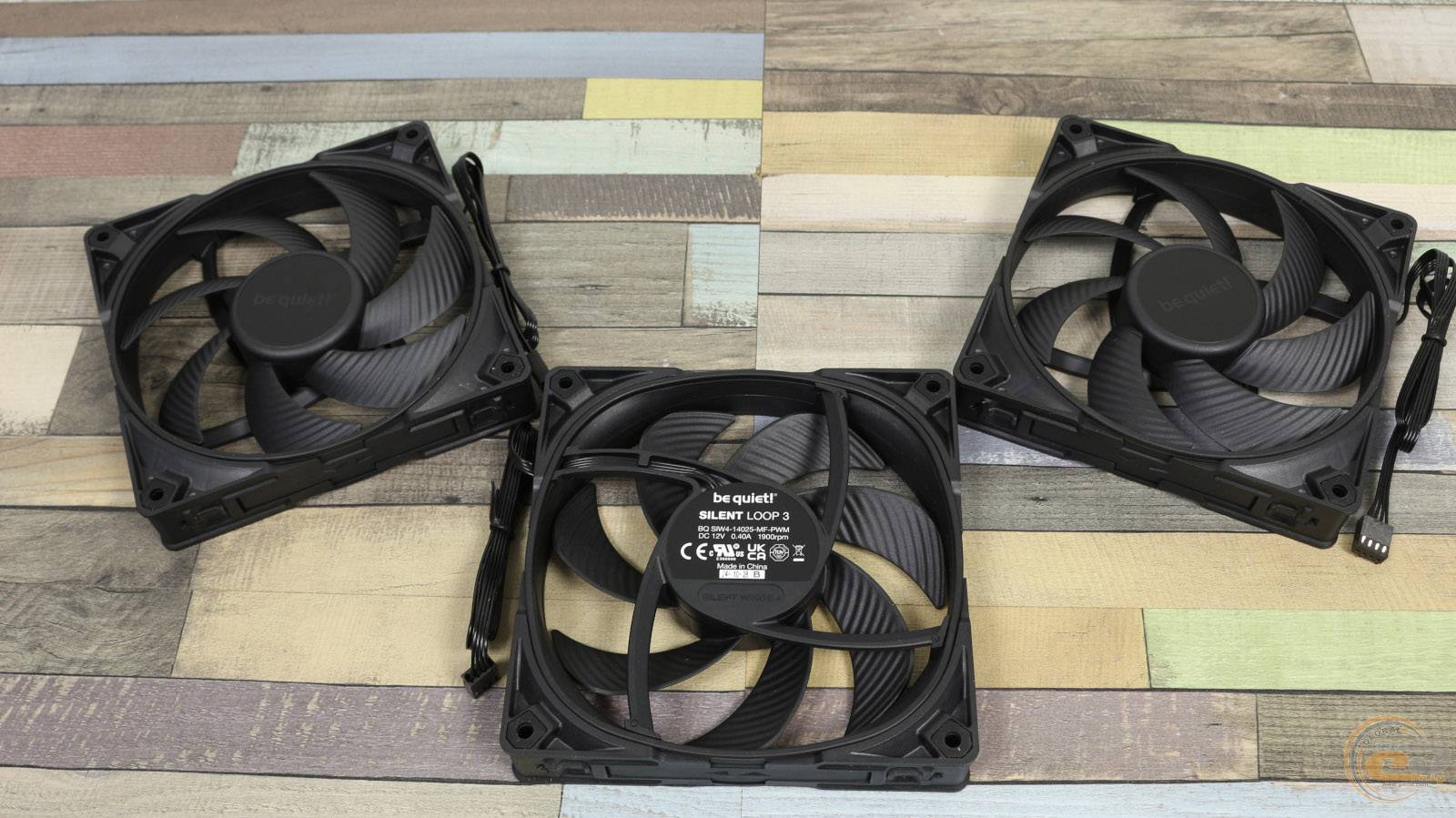

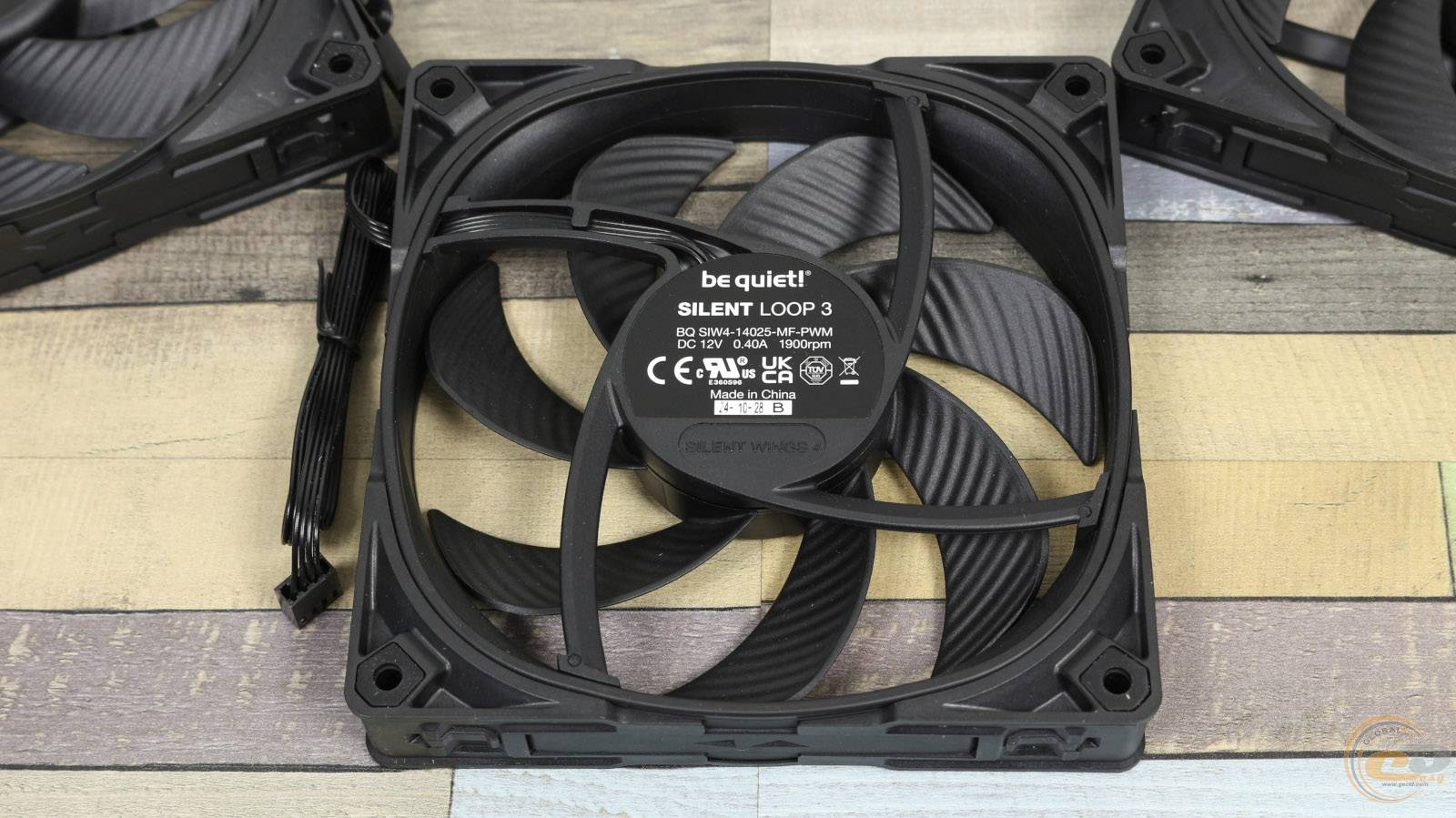

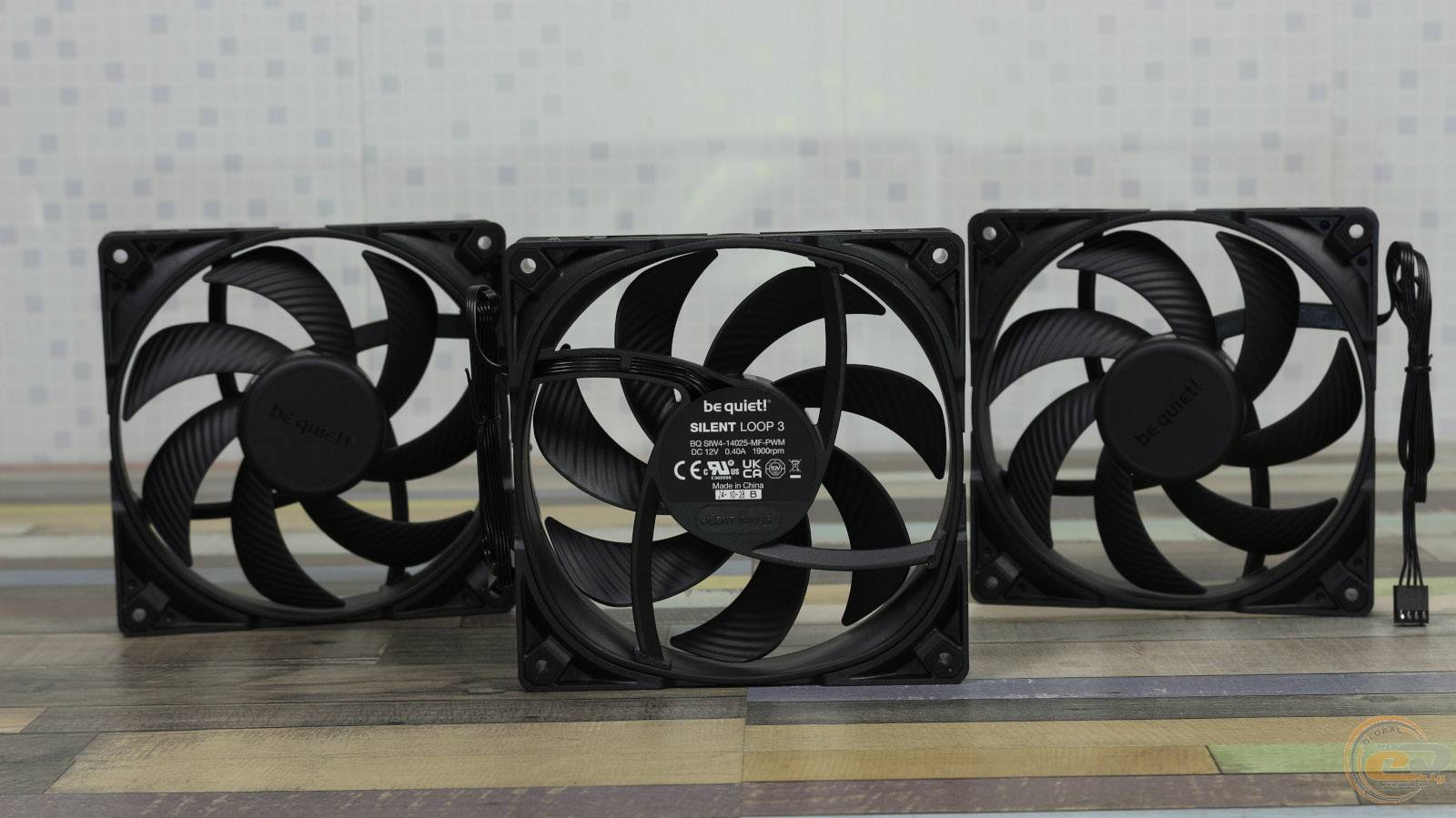

be quiet! Silent Loop 3 420mm використовує три 140-мм семилопатеві вентилятори be quiet! Silent Wings 4 140mm PWM high-speed (BQ SIW4-14025-MF-PWM).

Чорний корпус і лопаті кожної вертушки виконані з пластику із трохи шорсткою поверхнею. На торцях розміщені назва виробника та невеликі стрілки, які показують напрямки обертання вентиляторів та повітряного потоку. На кожній лопаті для поліпшення генерації повітряного потоку та зниження шуму під час роботи присутні невеликі поглиблення. Додатково виробником зменшено зазор між лопатями та рамкою вентилятора, а також зроблено воронкоподібний випускний отвір рамки, що створює дуже високий тиск повітря. По кутах кожного вентилятора з обох сторін знаходяться гумові антивібраційні вставки.

Швидкість обертання лопатей регулюється через ШІМ до 1900 ± 10% об/хв із максимальним рівнем шуму 29,3 дБ(А). При цьому максимальний повітряний потік становить 78,4 CFM (133,2 м³/год), а статичний тиск дорівнює 2,36 мм вод. ст. Вентилятори використовують гідродинамічні підшипники. be quiet! заявляє, що за температури навколишнього середовища 25°С їхній ресурс становить 300 000 годин.

Для подачі живлення кожний пропелер має 4-контактний кабель без обплетення довжиною 50 см.

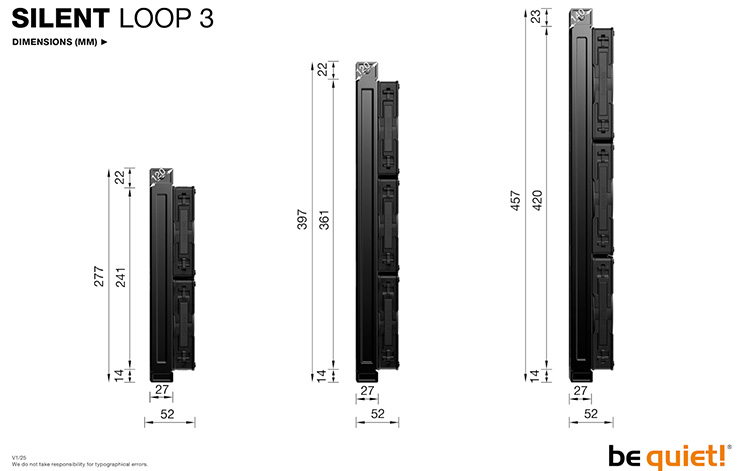

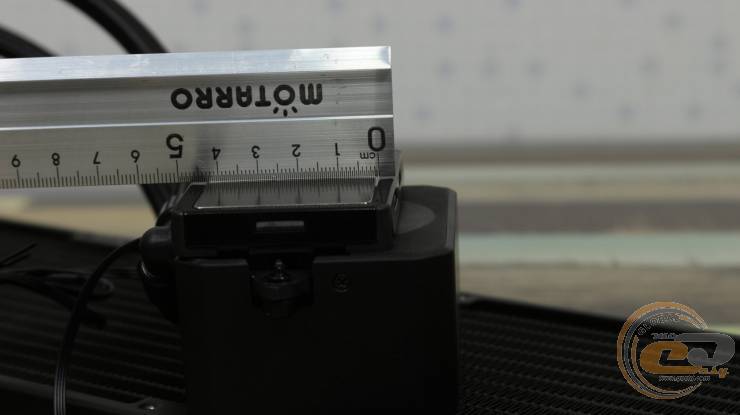

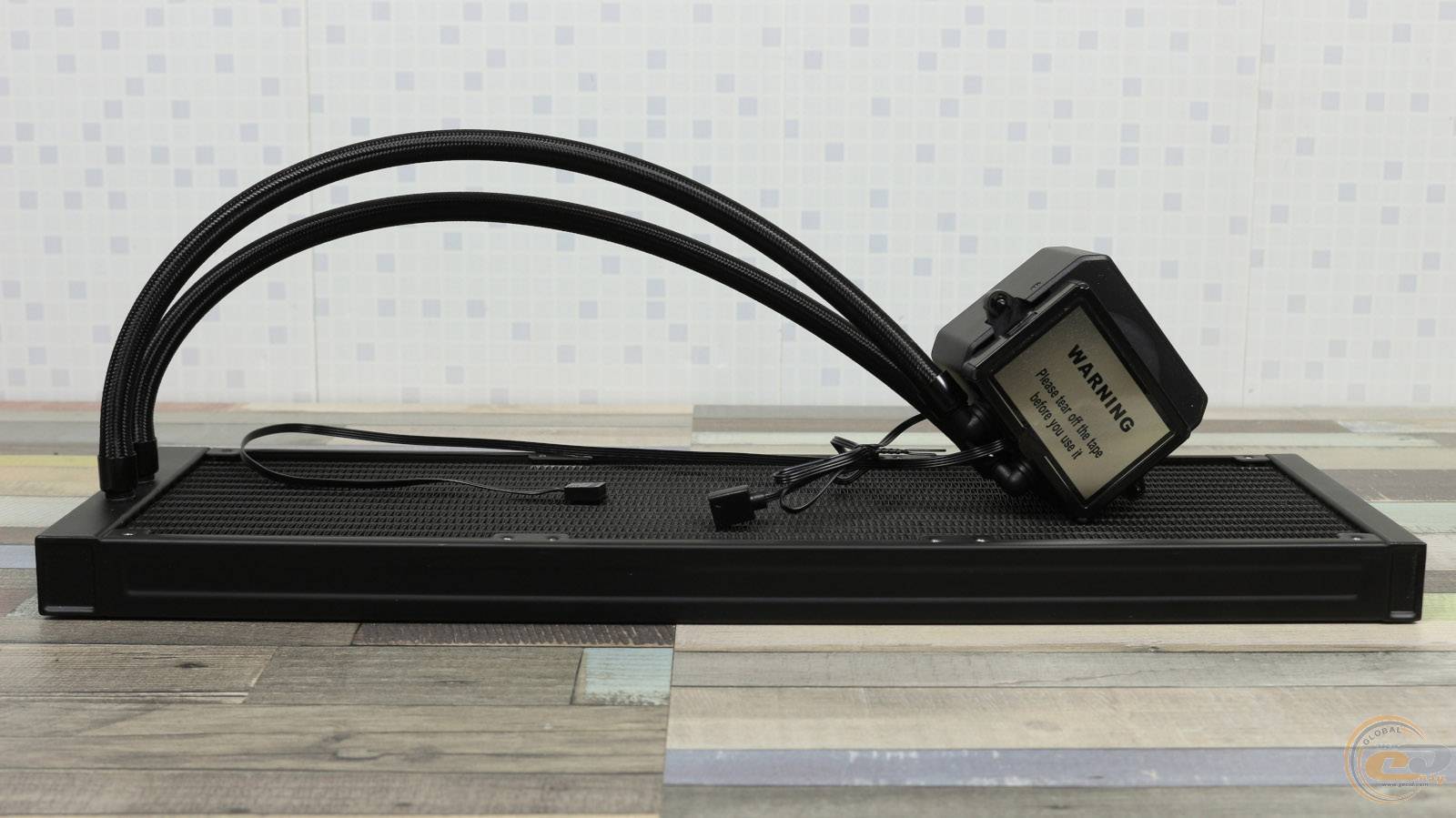

Зібрана система разом з вентиляторами у профіль має товщину 52,5 мм (за рахунок голівок гвинтів кріплення додається 0,5 мм).

Процес встановлення

be quiet! Silent Loop 3 420mm буде корисною не тільки користувачам мейнстрімних платформ на зразок AMD Socket AM4 / AM5 та Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1200 / LGA1700 / LGA1851, а й ентузіастам, що користуються процесорами AMD Ryzen Threadripper за рахунок сумісності з такими сокетами як TR4, sTRX4 та TR5.

Книжка-інструкція із комплекту постачання досить товстенька та максимально інформативна за рахунок використання детальних ілюстрацій кожного кроку. Додатково на сторінці пристрою можна завантажити її електронну версію та повноцінну десятихвилинну відеоінструкцію.

Ми продемонструємо вам процес монтажу на платформу Intel Socket LGA1200.

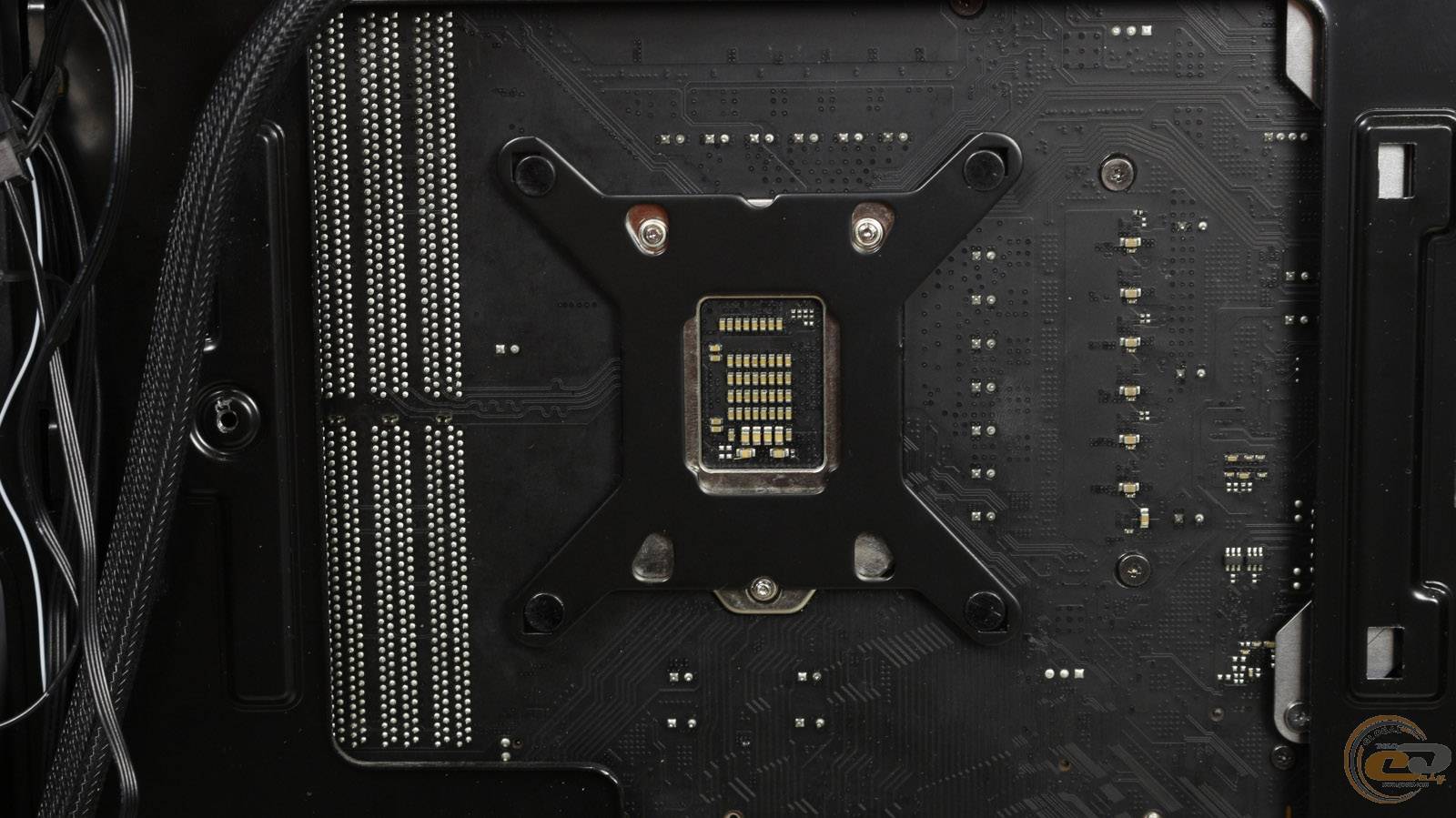

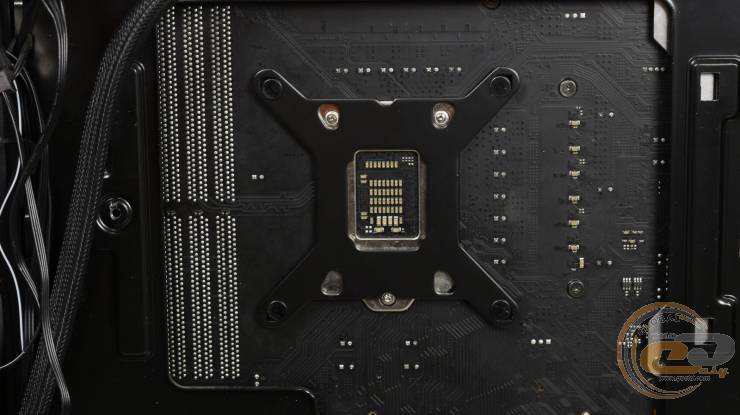

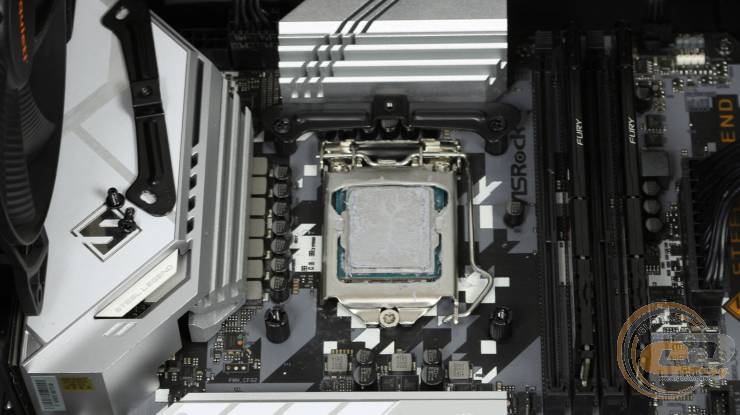

У комплектну підсилювальну пластину для кріплень сокетів Intel вставляємо чотири відповідні гвинти для монтажу у необхідному обраному процесорному роз’єму положенні. Після цього фіксуємо їх чотирма гумовими ущільнювальними кільцями та прикладаємо до отворів кріплення на звороті материнської плати.

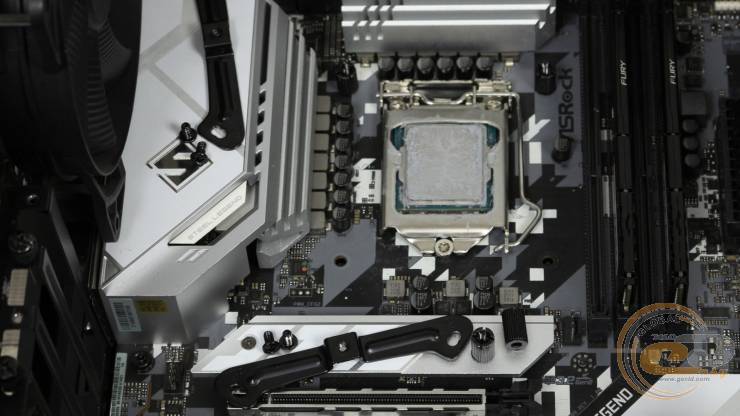

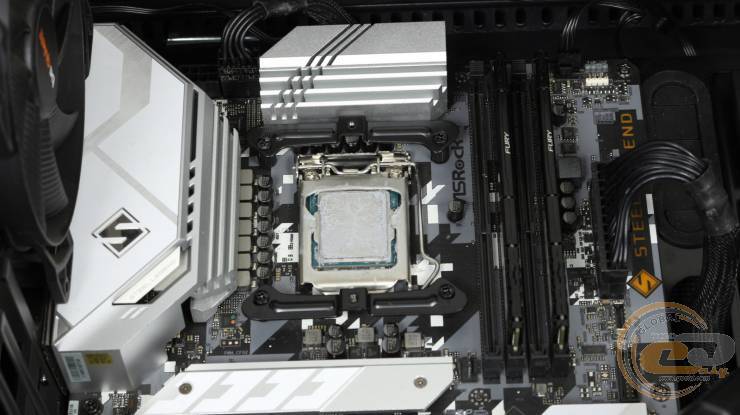

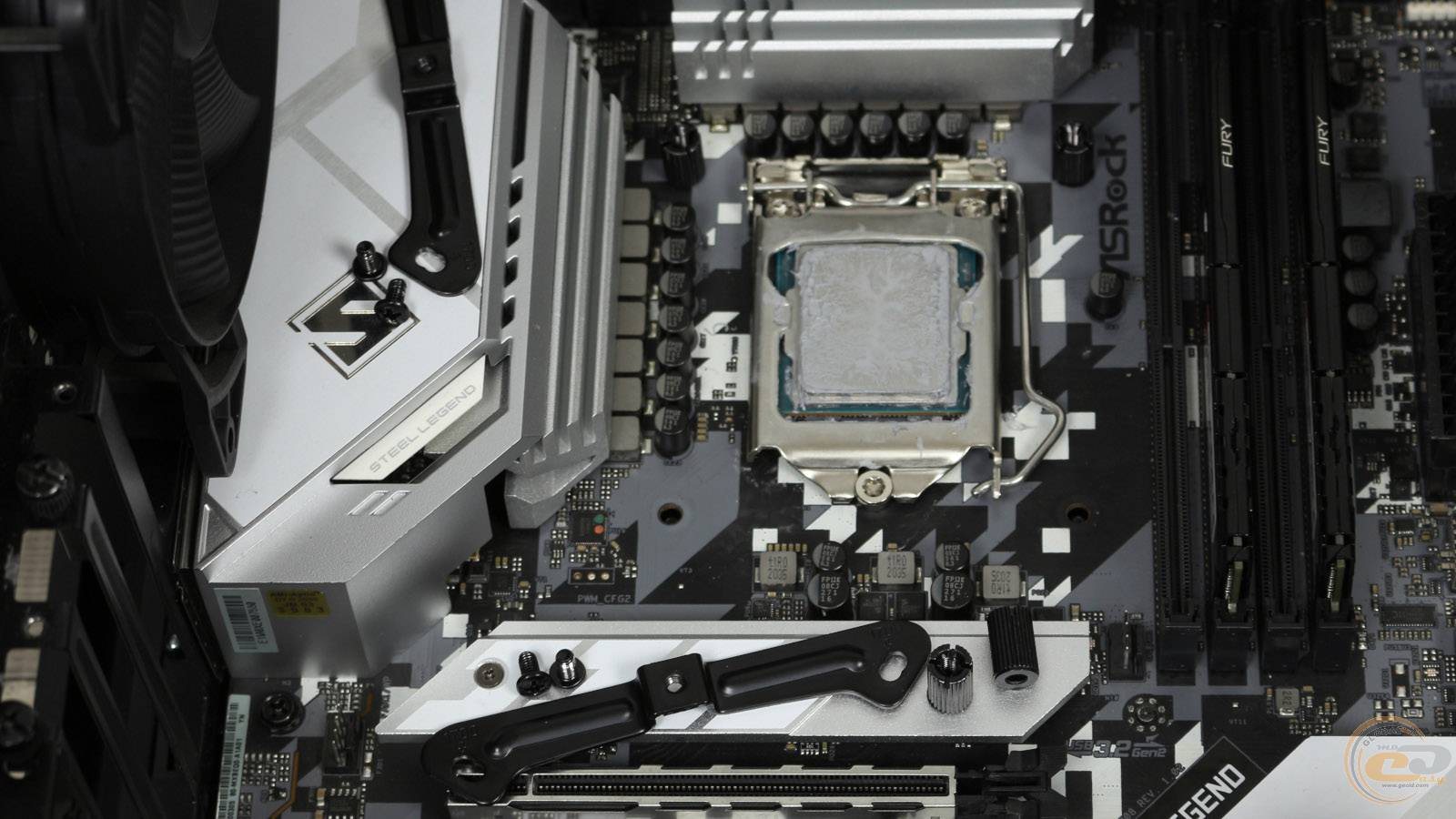

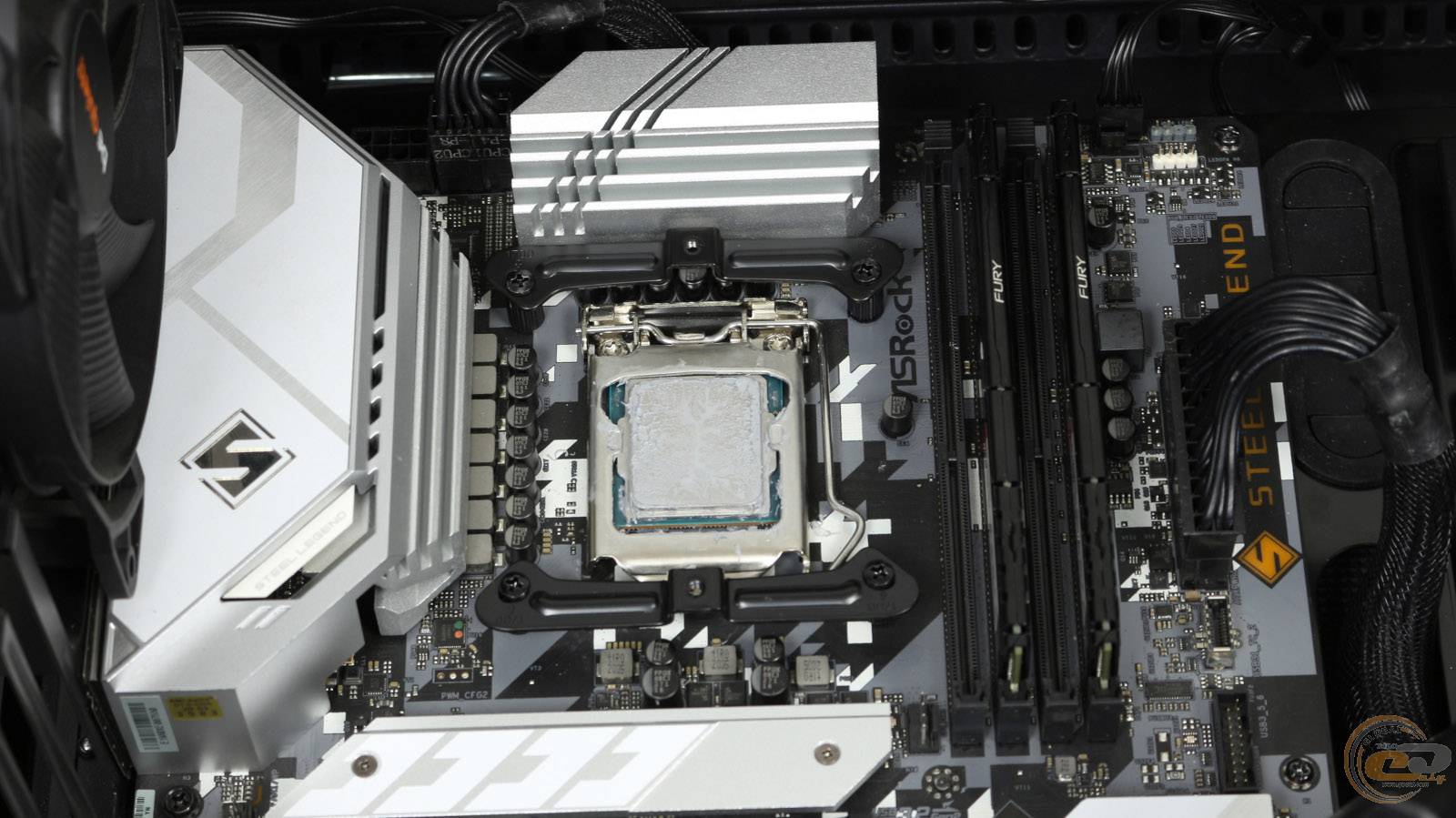

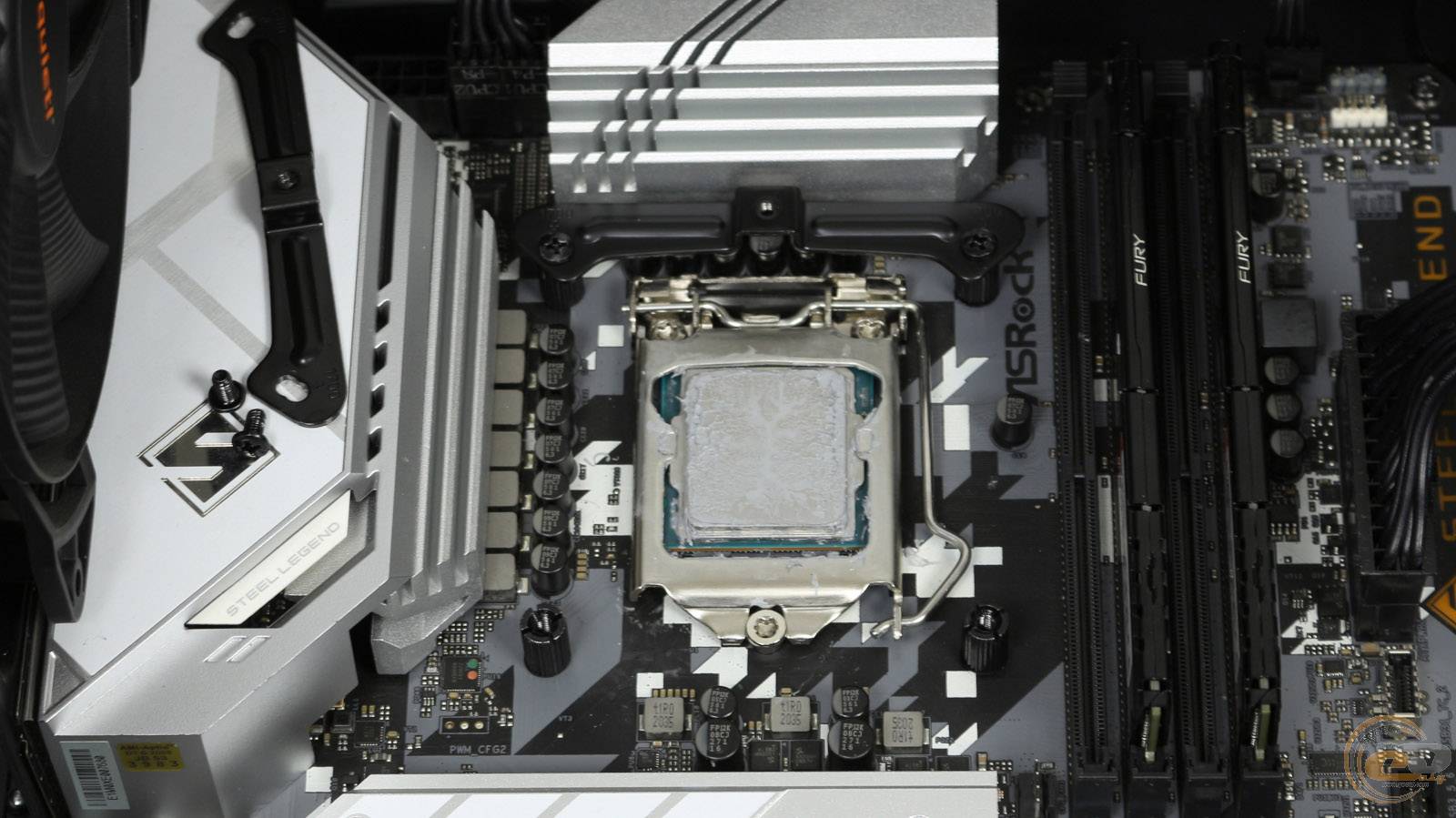

З фронтальної сторони плати накручуємо чотири пластикові шайби для сокетів Intel та прикладаємо до них два сумісні металеві кронштейни.

Усе це фіксуємо чотирма найкоротшими гвинтами з набору за допомогою хрестоподібної викрутки.

Знімаємо з основи водного блоку захисну плівку та наносимо термоінтерфейс на процесор.

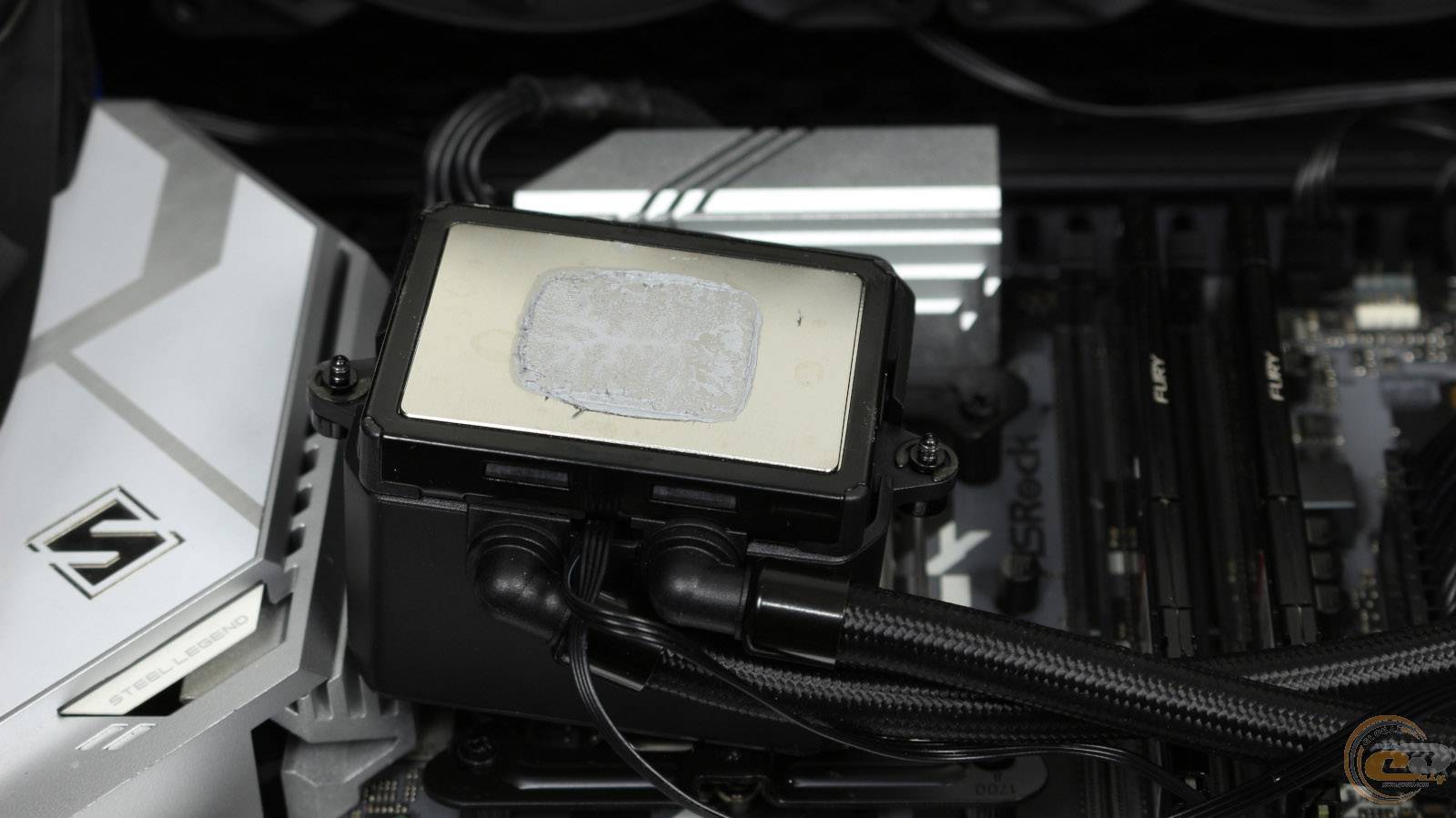

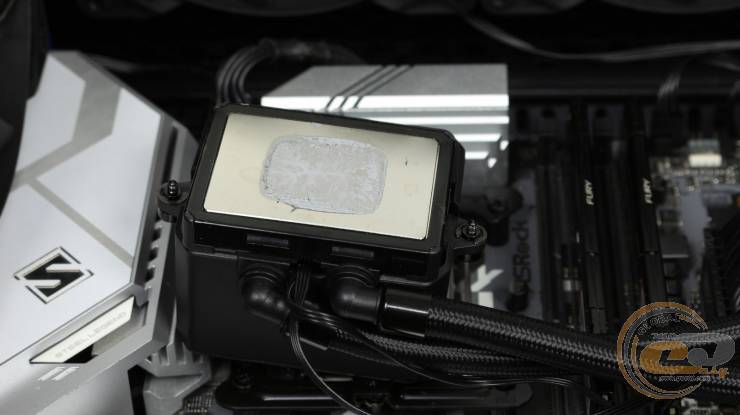

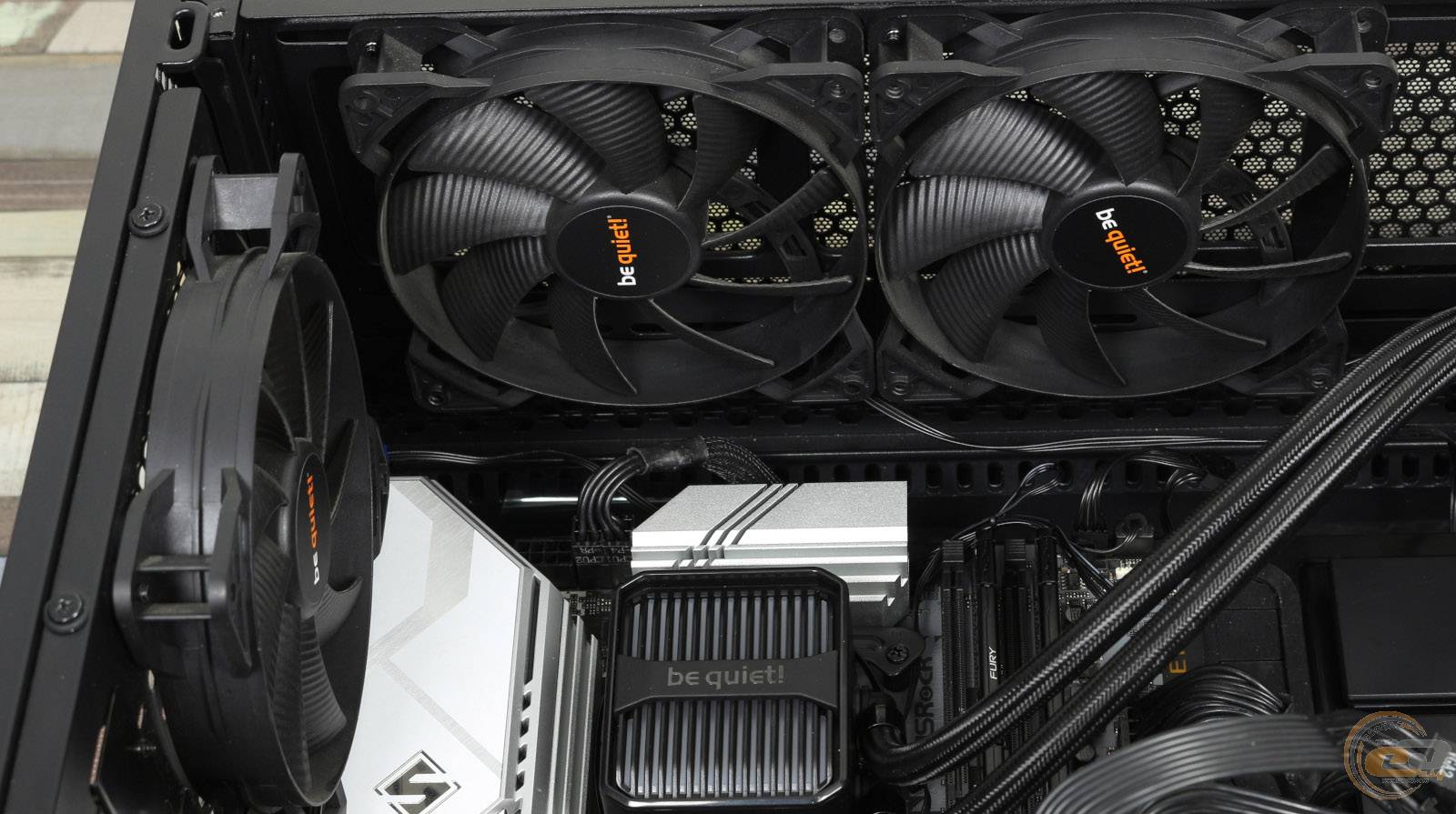

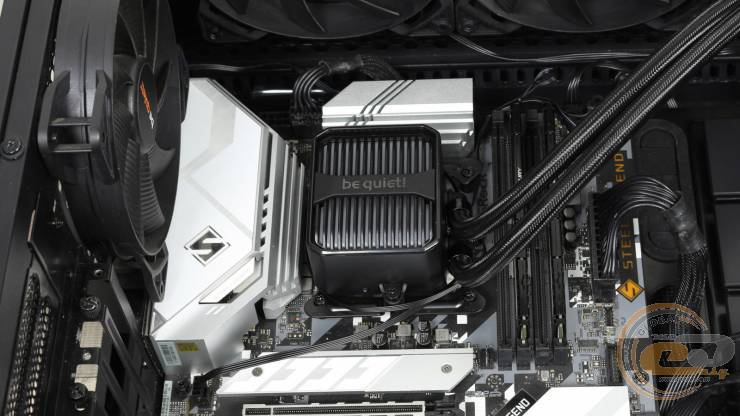

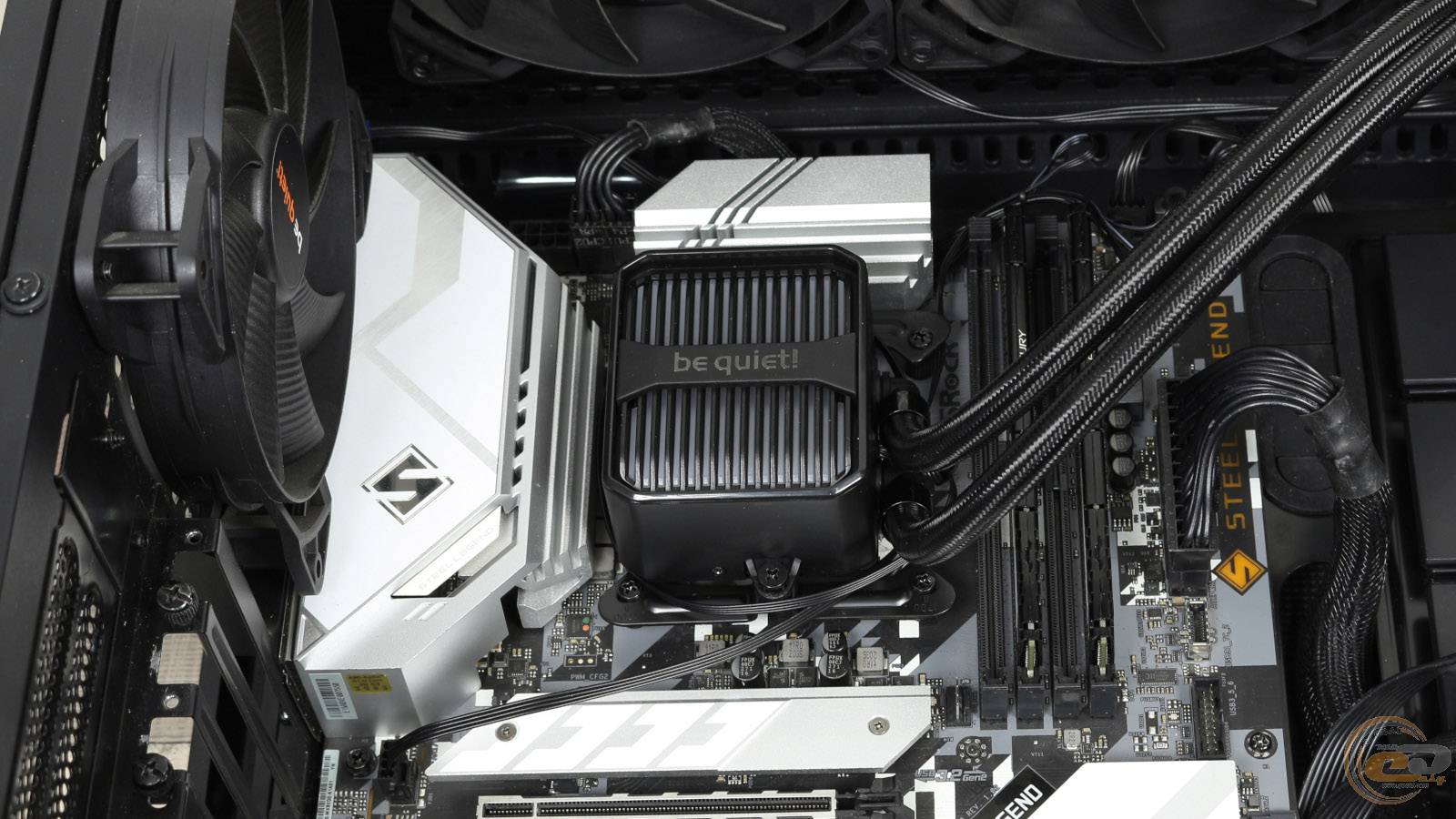

Встановлюємо туди водоблок та затягуємо два гвинти по боках. Обов’язково під’єднуємо його кабелі живлення та підсвічування до відповідних роз’ємів на материнській платі.

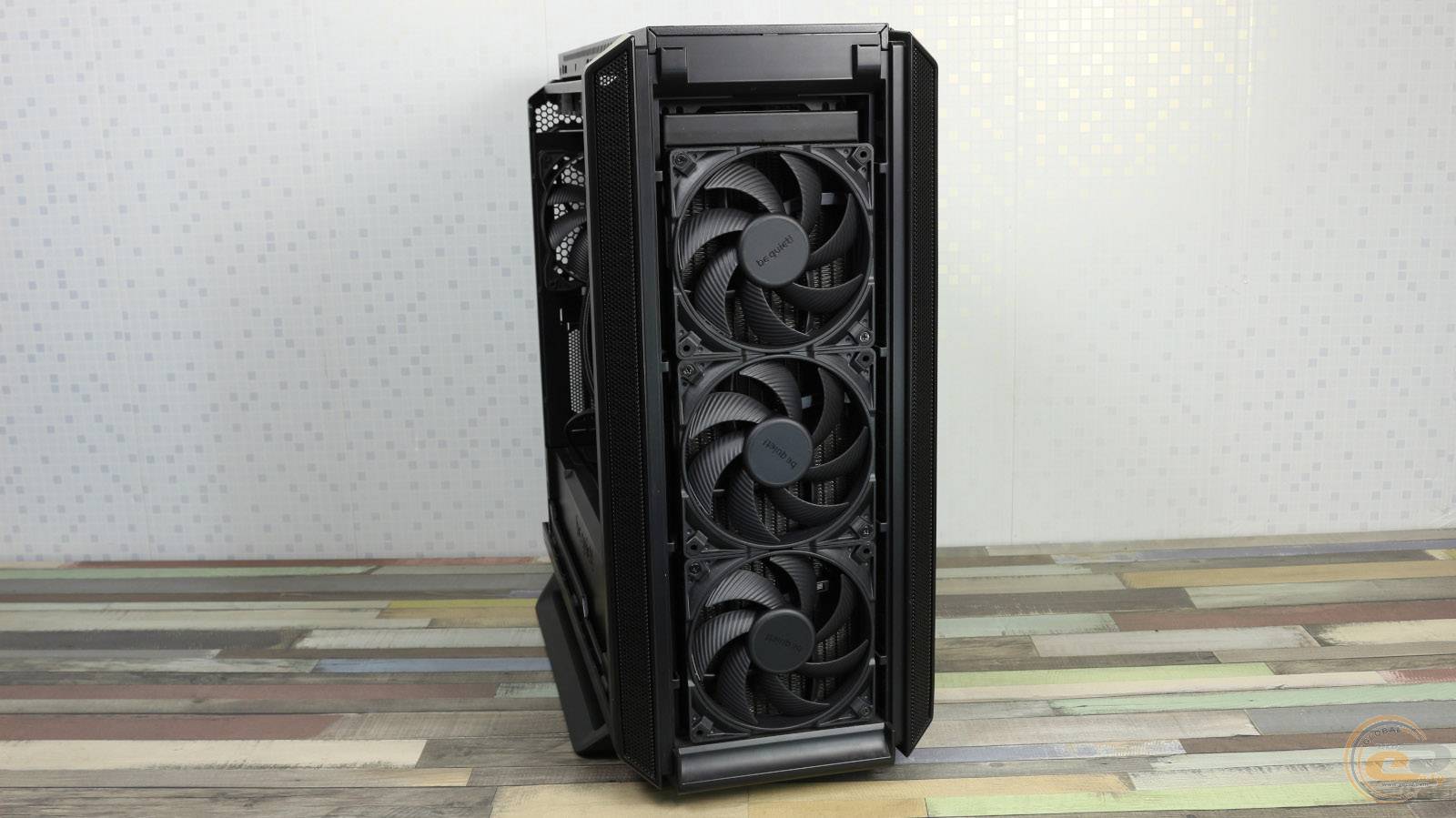

Прикручуємо вентилятори до радіатору та встановлюємо його у бажане місце у корпусі. Підключаємо кабелі живлення вентиляторів до материнської плати. Якщо з вільними 4-контактними роз’ємами на платі скрутне становище - можна скористатися наявним розгалужувачем довжиною 8,5 см аби під’єднати одразу три вертушки до одного роз’єму.

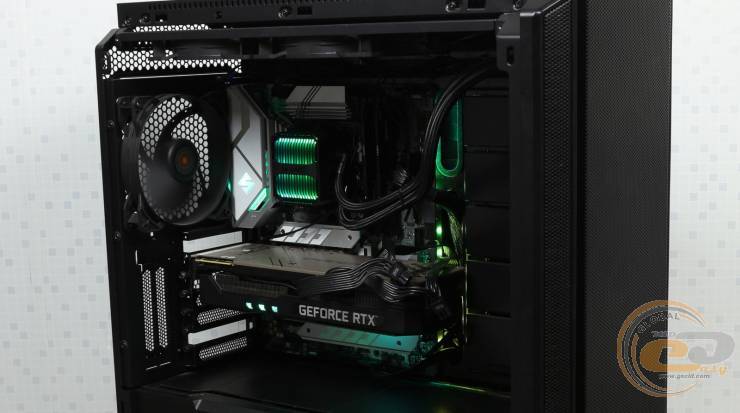

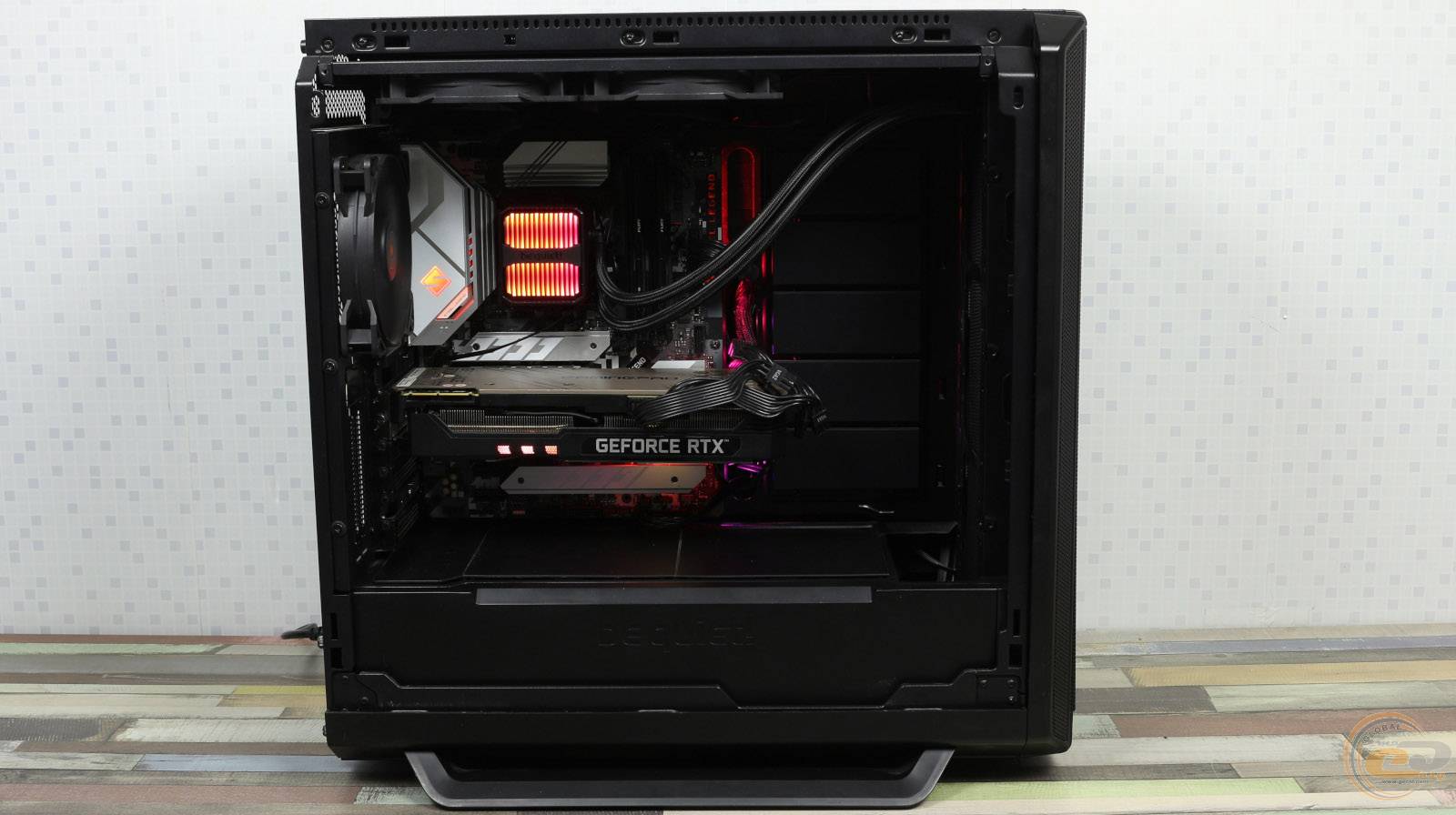

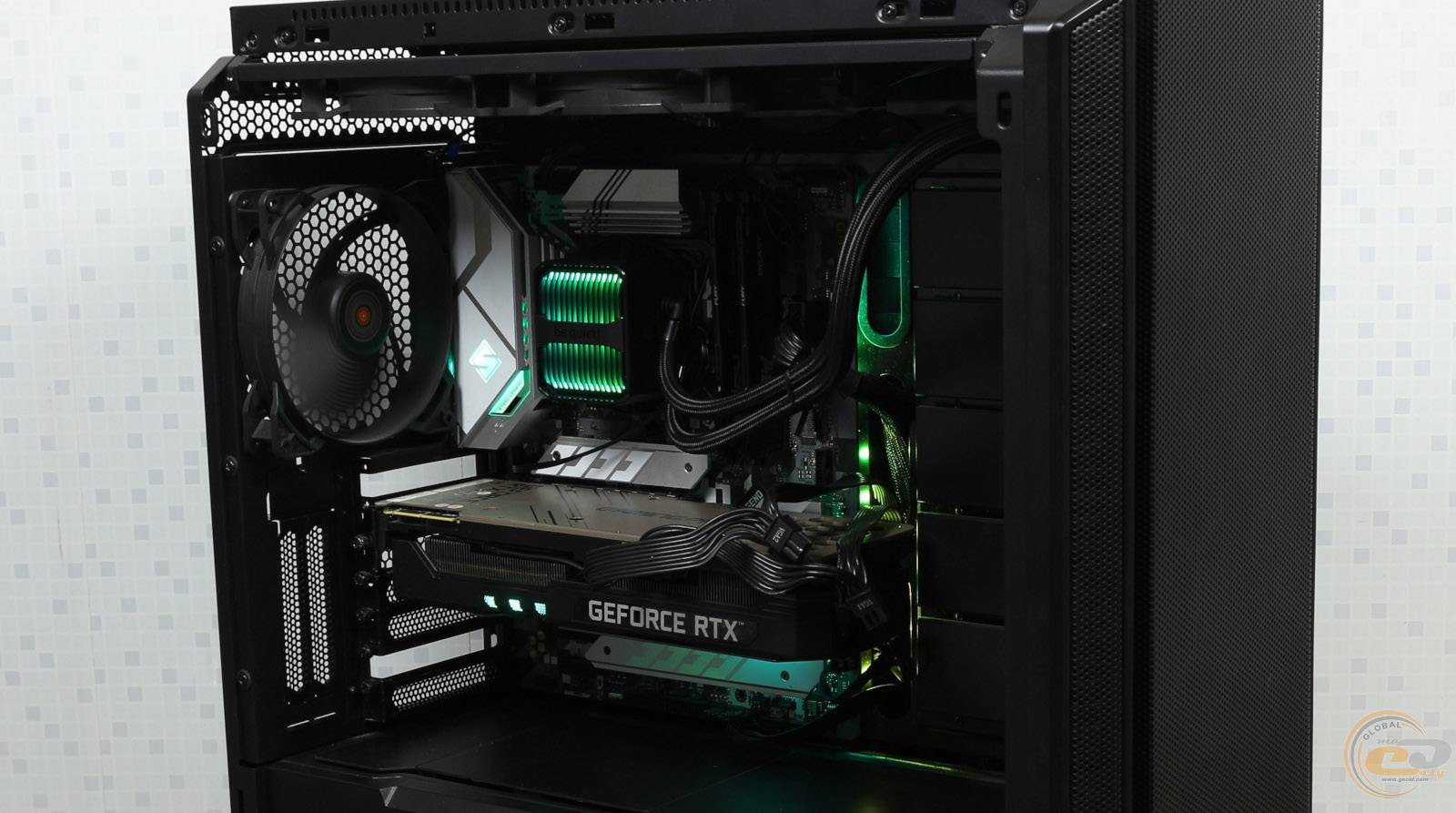

be quiet! Silent Loop 3 420mm має ілюмінацію лише на кришці водоблокf. Навіть із ним цю РСО важко віднести до типових «ігрових» моделей зі строкатим підсвічуванням. Складається враження, що виробник вирішив додати до стриманого за дизайном РСО, призначеного скоріше для використання у робочих станціях, підсвічування як данину часу - аби догодити користувачам, котрим потрібне підсвічування на кожному ключовому вузлі збірки. Сам елемент світиться рівномірно яскравими та насиченими кольорами. Його налаштування та синхронізація з іншими компонентами системи відбувається у ПЗ материнських плат.

Тестування

Найменування	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8/16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Материнська плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативна пам’ять	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок живлення	be quiet! Pure Power 11 CM, 700 Вт
Корпус	be quiet! Silent Base 802 Window Black
Термопаста	Комплектна термопаста у шприці

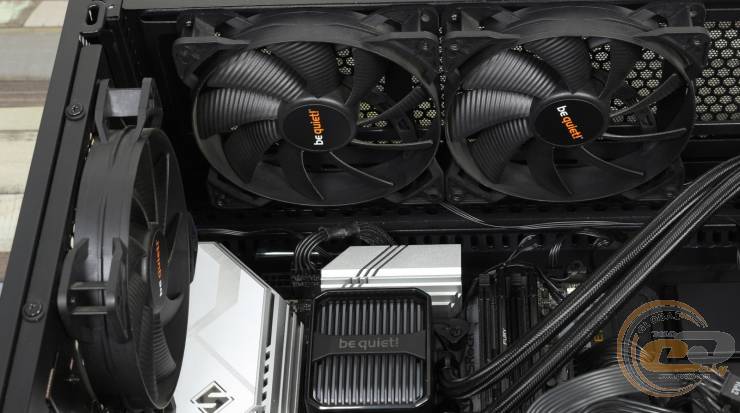

Під час тестування РСО вентилятори у корпусі встановлювалися на видув позаду та зверху і працювали зі швидкістю 1000 об/хв. Термометр у приміщенні тестової лабораторії на момент проведення вимірювань відображав 20°С. У BIOS материнської плати додатково було увімкнено параметр Intel Adaptive Boost Technology.

Під час тесту AIDA Stress CPU частота процесора становила 4600 МГц при напрузі 1,304 В, а при Stress FPU частота процесора була 4400 МГц при напрузі 1,344 В.

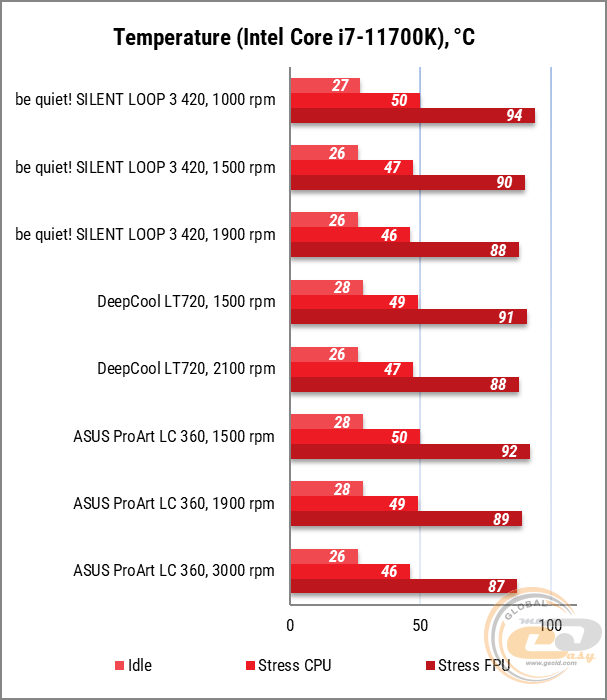

Оскільки be quiet! Silent Loop 3 420mm в умовах роботи усіх учасників на близьких до мінімальних обертів цілком очікувано не залишає жодного шансу конкурентам, за відправну точку оцінки ефективності було вирішено брати 1500 об/хв.

Тут ситуація уже цікавіша, адже хоч перевага у героїні нашого огляду над конкурентами все ще залишається, але становить всього 2°C.

Навіть сценарій з роботою усіх учасників на максимальних для be quiet! Silent Loop 3 420mm 1900 об/хв не змінює розстановку сил. Звісно, якщо змусити вертушки у DeepCool LT720 та ASUS ProArt LC 360 працювати на максимумі – отримаємо з нашою піддослідною паритет за температурами, але з точки зору акустичного комфорту вони опиняться далеко позаду.

Якщо ж обговорювати раціональність придбання, то be quiet! Silent Loop 3 420mm (орієнтуємося на рекомендовану виробником ціну приблизно у 7600 грн) обійдеться зовсім трохи дорожче DeepCool LT720. А це, з урахуванням того, що перед нами 420-мм модель досить вигідний варіант, та ще й досить тихий.

Залежно від обраної швидкості обертання вертушок цієї РСО у нас склались такі враження від загального шуму:

Зважаючи на рівень шуму, найбільш доцільним буде використання комплектних вентиляторів до 1700 об/хв включно.

Висновки

Під час нашого тестування be quiet! Silent Loop 3 420mm вдалося показати свою високу ефективність. Хоча, якщо виробник заявляє, що ця РСО здатна охолодити флагманські процесори, включаючи AMD Ryzen Threadripper, очікувати меншого було б марно. До того ж, у моделей серії Silent Loop 3 завдяки значній кількості складних технічних рішень всередині водоблока помпа не просто тиха, а буквально безшумна навіть на максимальних обертах. Додатково зниженню загального шуму від цієї РСО без відчутної втрати продуктивності сприяють високоякісні вертушки be quiet! Silent Wings 4. Причому змусити цю РСО працювати майже безшумно цілком реально.

Радіатор виконаний досить стандартно, але за рахунок його товщини у 27 мм зібрана система в профіль має товщину всього 52,5 мм, що дозволяє їй не перекривати весь простір над материнською платою та не заважати охолодженню її елементів підсистеми живлення.

Довше експлуатувати цю модель допоможе наявний отвір для дозаправки на радіаторі та відповідна ємність з холодоагентом у комплекті постачання. Про підсвічування на водоблоці особливо нічого сказати. Добре, що воно там є, але й без нього він виглядає досить непогано. До ситуативних недоліків віднесемо неможливість обертати логотип be quiet! на водоблоці.

Як ми вже казали, гарантія на цю РСО від виробника становить три роки. Непогано, але хотілося б трохи більше.

Якщо ж обговорювати конкурентоспроможність та раціональність придбання саме цієї моделі – багато буде залежати кінцевої ціни на українському ринку. Тому поки що робити висновки у цьому питанні зарано.

У підсумку, be quiet! Silent Loop 3 420mm – якісно виконана рідинна система охолодження, що забезпечує солідний рівень продуктивності та буде корисною власникам процесорів зі значним тепловиділенням. Проте не забувайте також, що ваш корпус повинен обов’язково мати сумісність із 420-мм моделями РСО.

Переваги:

• очікуваний для 420-мм моделі високий рівень продуктивності;
• ARGB-підсвічування водоблока, яке можна налаштувати та синхронізувати у ПЗ материнської плати;
• елегантний дизайн та виконання всіх елементів виключно в чорному кольорі;
• тиха робота вентиляторів до 1700 об/хв;
• безшумна помпа з можливістю регулювання швидкості;
• сумісність із процесорами AMD Ryzen Threadripper;
• ємність з холодоагентом у комплекті постачання;
• наявність не перекритого гарантійними наліпками отвору для дозаправки на радіаторі;
• підтримка широкого спектру актуальних платформ від AMD та Intel;
• три роки гарантії;
• високоякісні вентилятори be quiet! Silent Wings 4 із часом напрацювання на відмову у 300 000 годин.

Недоліки:

• логотип на водоблоці не можна обертати.

Автор: Іван Моргун

Висловлюємо подяку компанії be quiet! за надану для тестування РСО.
