Огляд і тестування процесорної системи водяного охолодження ASUS ROG RYUJIN 240: повелитель водної стихії

Асортимент продукції компанії ASUS просто колосальний і відразу всього не перелічити. Користувачі зі стажем можуть пригадати, що близько 10 років тому тайванський IT-гігант випускав навіть системи охолодження. У цьому можна переконатися, заглянувши в архів відповідного розділу на нашому сайті. Але з тих пір на горизонті не з'являлося нічого нового.

ASUS ROG RYUJIN 240

Так було до виставки Computex 2018, де громадськості представили відразу декілька цікавих «водянок». У їх числі флагманські СВО ASUS ROG RYUJIN 360 і ROG RYUJIN 240 з рядом інновацій, наприклад, вбудованим дисплеєм для виведення системної інформації і можливістю охолодження навколосокетного простору. Індекс у назві вказує на форм-фактор радіатора і кількість встановлених 120-мм вентиляторів. У даному огляді ми докладно зупинимося на молодшій моделі, розповімо про її можливості і поділимося враженнями від знайомства.

Специфікація

Модель

ASUS ROG RYUJIN 240

Підтримка процесорних роз'ємів

AMD Socket AM4 / TR4

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Матеріал основи

Мідь

Термоінтерфейс

Нанесений на підошву водоблоку

Радіатор

Матеріал

Алюміній

Розміри, мм

272 х 121 х 27

Водяний блок

Розміри, мм

100 х 100 х 70

Напруга живлення, В

12

Швидкість роботи насоса, об/хв (за даними моніторингу)

1590 ± 10%

Роз'єм тахометра / живлення / управління

4-контактний / SATA / USB

Довжина кабелю тахометра / живлення / управління, см

31 / 32 / 94

Підсвічування AURA Sync

Є

Діаметр основи, мм

54

Особливості

Вбудований 1,77-дюймовий OLED-екран для виведення інформації (логотипу ROG, температури CPU, ступеня завантаження і тощо), тонкий 60-мм вентилятор (4800 об/хв; 3,94 мм вод. Ст.; 19, 41 CFM; 31 дБА) для обдування навколосокетного простору, Y-подібний кабель-сплітер для підключення обох пропелерів

Вентилятори

Модель

Noctua NF-F12 industrialPPC 2000 PWM

Розміри, мм

120 х 120 х 25

Кількість

2

Тип підшипника

Гідродинамічний підшипник на масляній основі з додатковим магнітом (SSO2)

Час напрацювання на відмову, годин

150 000

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED- підсвічування

Немає

Напруга живлення, В

до 12

Споживаний струм, А

0,1

Енергоспоживання, Вт

1,2

Швидкість обертання, об / хв

450 – 2000 ± 10%

Рівень шуму, дБА

29,7

Максимальний повітряний потік, м3/год (CFM)

206,94 (121,8)

Статичний тиск, мм вод. ст.

3,94

Роз'єм живлення

4-контактний

Довжина кабелю живлення, см

41

Гарантія, років

3

Сайт виробника

ASUSTeK Computer Inc.

Сторінка продукту

Упаковка і комплект постачання

ASUS ROG RYUJIN 240 ASUS ROG RYUJIN 240

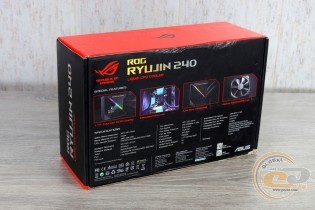

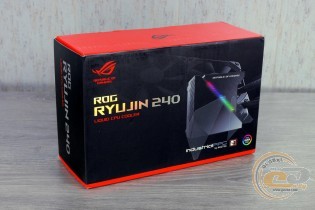

Новинка запечатана в досить велику чорно-червону картонну коробку, яка зустрічає користувача якісною поліграфією і всією необхідною інформацією. Спереду є зображення системи охолодження і її назва. Ззаду можна знайти докладні характеристики пристрою і невеликі фото, що демонструють його ключові особливості.

ASUS ROG RYUJIN 240

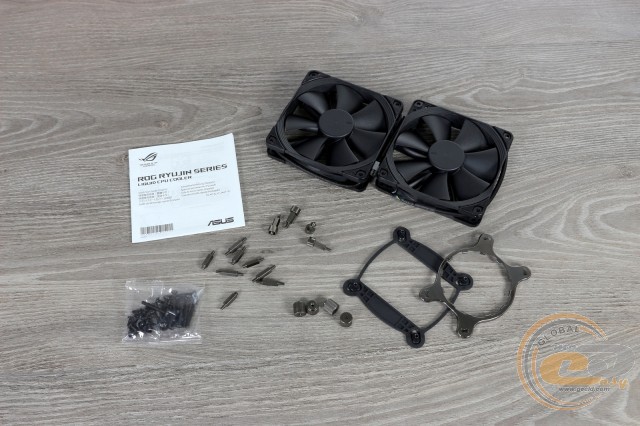

У комплект постачання ROG RYUJIN 240 входить універсальна підсилювальна пластина, кріплення водоблока, набір кріпильних стійок, гвинтів і гайок, а також призначена для користувача документація.

Зовнішній вигляд і конструкція

ASUS ROG RYUJIN 240

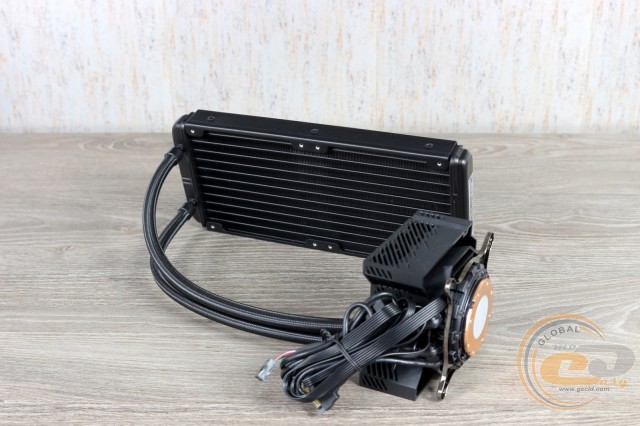

Радіатор моделі ROG RYUJIN 240 випускається за ліцензією Asetek, тому має звичний зовнішній вигляд. Помпа пов'язана з радіатором двома гнучкими 350-мм ПВХ-шлангами в тканинному обплетенні. У місці входу на фітинги вони обтиснуті за допомогою термоусадок.

ASUS ROG RYUJIN 240

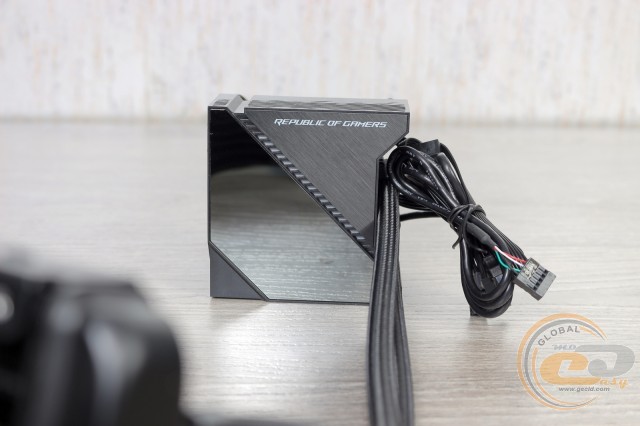

А ось водоблок тут по-справжньому незвичайний і унікальний. Конструкційно - це складний пластиковий паралелепіпед з габаритами 100 х 100 х 70 мм. Зверху є шліфування під метал з написом Republic of Gamers і дзеркальна поверхня, а з боків знаходяться вентиляційні отвори. Не обійшлося і без реалізації добре знайомої LED-підсвічування ASUS Aura Sync.

Але це тільки зовнішня оболонка або кришка. Під нею ховається 1,77-дюймовий OLED-екран для виведення картинок, анімації, різної статистики або даних моніторингу.

ASUS ROG RYUJIN 240

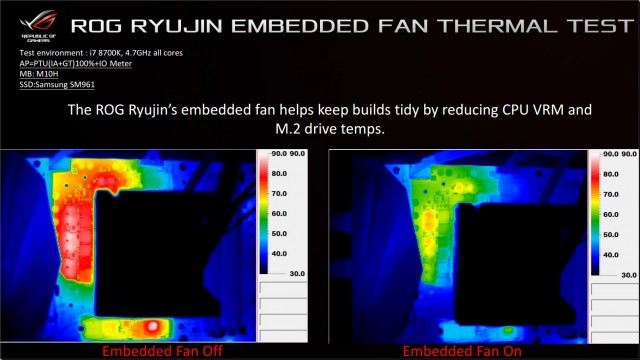

Крім цього, є вбудований 60-мм вентилятор, який покликаний поліпшити охолодження навколосокетного простору, тобто VRM і накопичувачів M.2. У багатьох випадках саме перегрів силових елементів обмежує розгінний потенціал процесора, і інженери ASUS змогли придумати, як зменшити теплове навантаження на цю зону. Згідно з внутрішніми тестів виробника, різниця в температурах доходить до вражаючих 20°С. Пізніше ми обов'язково перевіримо і цей момент.

ASUS ROG RYUJIN 240

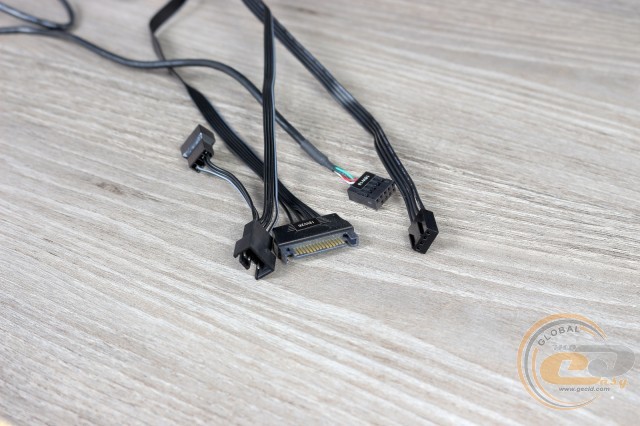

Для підключення ASUS ROG RYUJIN 240 використовується відразу три кабелі без обплетення: 31-см 4-контактний (тахометр), 32-см SATA (живлення) і 94-см USB (управління). Є і вбудований Y-подібний кабель-сплітер для підключення обох пропелерів.

На жаль, виробник повідомляє мало інформації про вбудований насос. Відомо лише, що він підтримує ШІМ-регулювання швидкості. Згідно з даними нашого моніторингу, він працює на частоті 1590 об/хв.

ASUS ROG RYUJIN 240

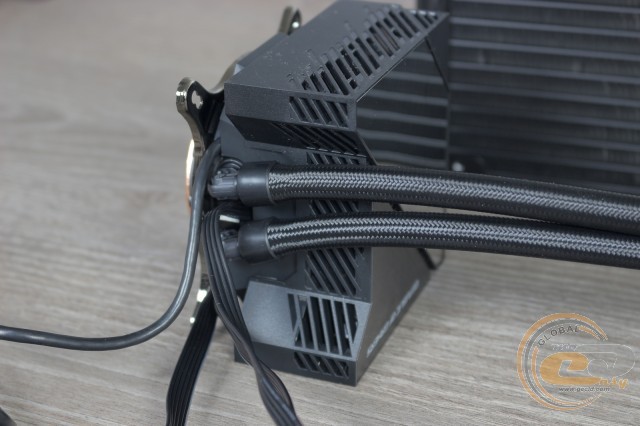

Шланги входять до водоблоку збоку, через Г-образні фітинги, які можна повертати вліво і вправо з невеликим опором.

ASUS ROG RYUJIN 240

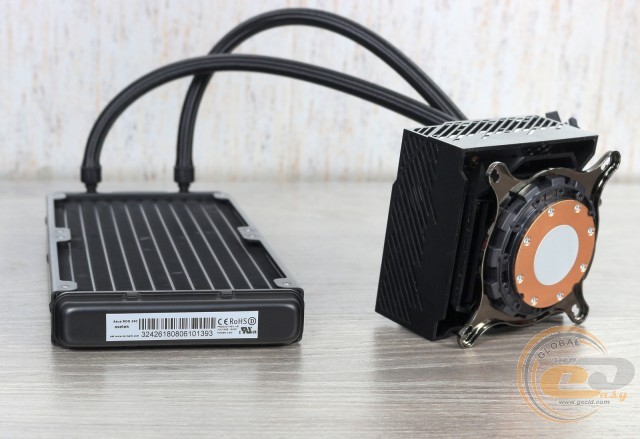

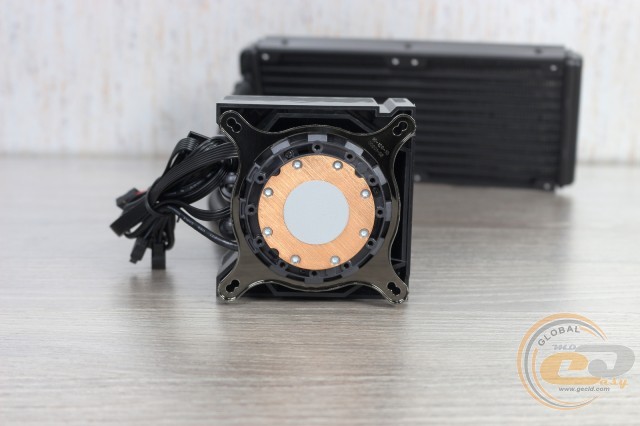

Діаметр круглої мідної основи становить 54 мм. Для прискорення теплообміну зі зворотного боку пластини використовуються мікроканали (Micro-Channel Technology). До корпусу вона прикручена за допомогою восьми Torx-гвинтів. Центром уже нанесений шар термоінтерфейсу. Рамка з кріпильними лапками легко знімається шляхом натискання і повороту проти годинникової стрілки. Процес монтажу проходить у зворотному порядку. За замовчуванням встановлено кріплення для платформ Intel Socket LGA115x / LGA1366 / LGA20xx. У комплекті є і для AMD Socket AM4 / TR4.

ASUS ROG RYUJIN 240

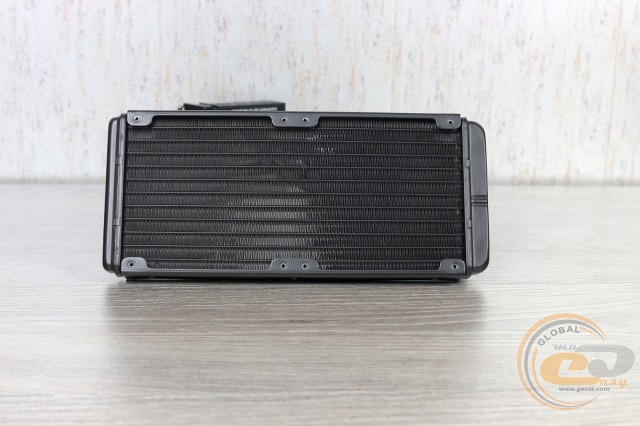

Радіатор моделі ROG RYUJIN 240 виготовлений з алюмінію. Його розміри становлять 272 х 121 х 27 мм. Конструкція являє собою 13 поздовжніх каналів для циркуляції холодоагенту, між якими упаяні безліч ребер стрічкового типу: товщина перегородок становить 0,35 мм, а відстань між пластинами дорівнює в середньому 1,1 мм. Щільність ребер на дюйм порівняно висока - 21 FPI. Простіше кажучи, його ефективність серйозно залежить від швидкості пропелерів, здатних створювати великий статичний тиск.

Сталева кріпильна рама має два набори отворів для встановлення пари 120-мм вентиляторів спереду і ззаду.

ASUS ROG RYUJIN 240

ASUS ROG RYUJIN 240

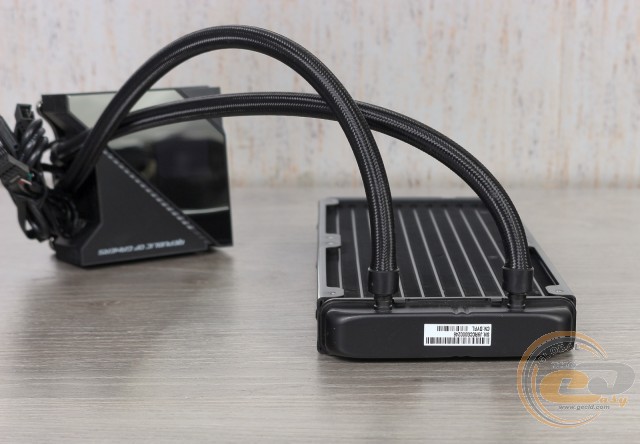

На одному з торців радіатора знаходиться наклейка з серійним номером і штрих-кодом, а також місце виходу двох фітингів, на які напресовані шланги. Наклейка з протилежного боку вказує на модель вироби і згадує про компанію Asetek.

ASUS ROG RYUJIN 240

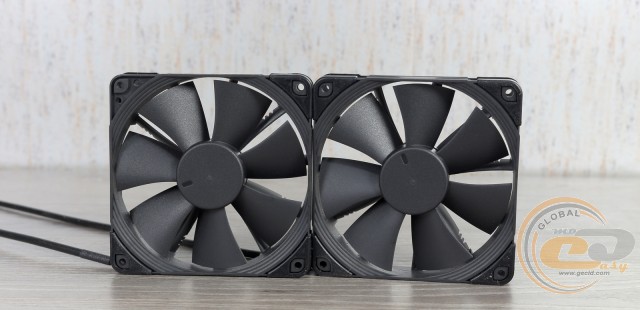

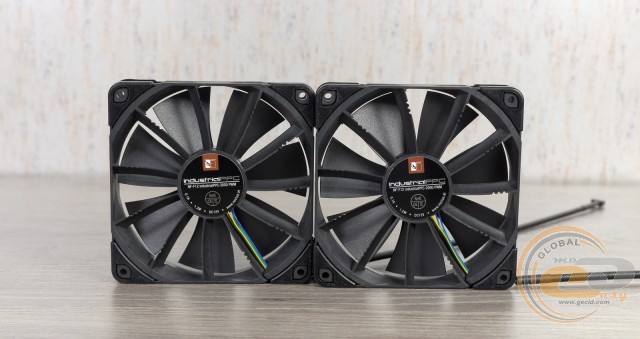

У комплект з ROG RYUJIN 240 входять два люксових вентилятори Noctua NF-F12 industrialPPC 2000 PWM. Вони призначені для промислового використання і характеризуються підвищеною надійністю. В їх основі знаходиться фірмові підшипники SSO2 з терміном напрацювання на відмову в 150 000 годин (вражаючі 17 років безперервної роботи). Крім цього, вони мають сертифікацію IP67, тобто не бояться пилу, вологи або навіть прямого потоку води.

ASUS ROG RYUJIN 240

Семилопастна крильчатка, як і вся конструкція, виконана з міцного армованого скловолокна (поліаміду). Також в їх дизайн внесені аеродинамічні поліпшення для оптимізації повітряного потоку і вбудовані антивібраційні подушки.

ASUS ROG RYUJIN 240

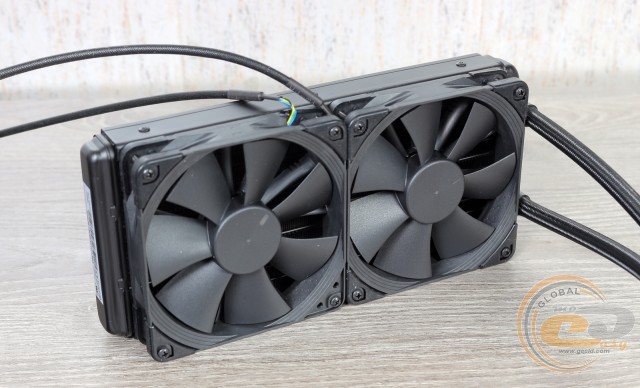

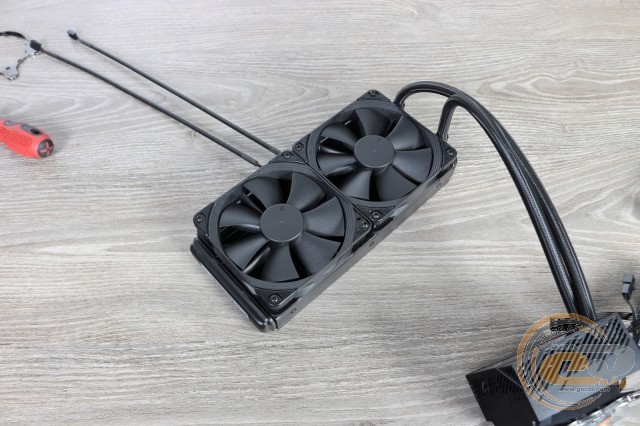

Кріплення вентиляторів до радіатора здійснюється за допомогою довгих комплектних гвинтів з хрестоподібної головкою.

ASUS ROG RYUJIN 240

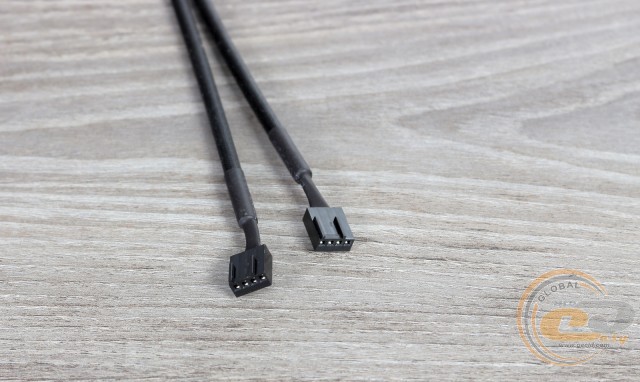

Живлення пропелерів підводиться двома 4-контактними дротами в обплетенні довжиною 41 см.
