Огляд кулера ASUS Triton 77

Серія кулерів «Triton» компанії ASUS продовжує розширюватися. Цього разу ми протестуємо чергову модель ASUS Triton 77. На сьогодні нам відомі чотири моделі у серії Triton: 70, 75, 77, 79 Amazing. Саме цікаве те, що всі системи охолодження в цій серії значно відрізняються одна від одної стосовно конструкції, тому досить складно зрозуміти, якою спільною рисою вони об'єднані. Крім «тризубця», що є логотипом серії, виділити щось інше не виходить. Тому, робимо висновок, що швидше за все характерною рисою для серії Triton є своєрідний стиль оформлення, що втілюється в деяких елементах дизайну.

Повна специфікація ASUS Triton 77:

ASUS Triton 77 впакований у звично оформлену, як для компанії ASUS, картонну коробку на якій зображений сам кулер і наведена його специфікація. Упаковка, як завжди, виконана досить інформативно. Відзначимо те, що на лицьовій частині показане зображення ASUS Triton 77 з якоюсь подобою повітряного шлейфу, що передусім можна трактувати як простий елемент оформлення. Але познайомившись з конструкцією кулера ASUS Triton 77 ближче, виходить що дійсно, на звороті, через досить велику відстань між вентилятором і радіатором, відбувається деяке розсіювання потоку повітря. Ось, тільки наскільки цю якість можна назвати корисною, сказати важко.

З боків упаковки наведено як вентилятор на кулері ASUS Triton 77 нагнітає повітря знизу нагору. Крім того, нижче відзначено, що система охолодження ASUS Triton 77 здатна не тільки підвищити охолодження процесора на 15°С в порівнянні з боксовими системами, але і зменшити температуру стабілізатора живлення VRM, що знаходиться біля процесорного роз’єму, на 10-15°С.

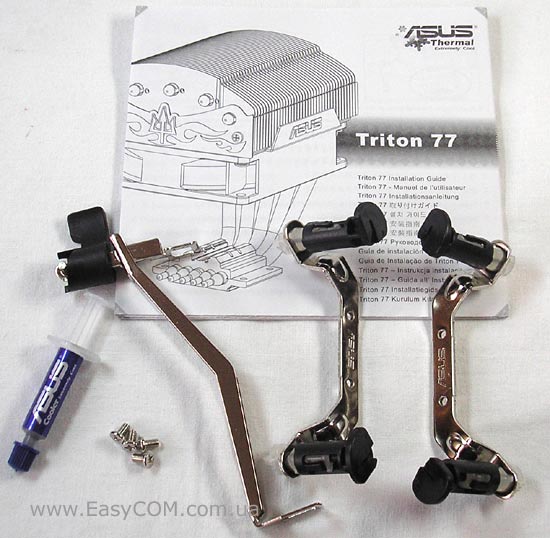

Комплектація кулера ASUS Triton 77:

• дві кріпильні рамки з фіксаторами для платформ Intel;
• притискна кліпса для платформ AMD;
• невелика інструкція;
• чотири гвинти;
• тюбик з термопастою.

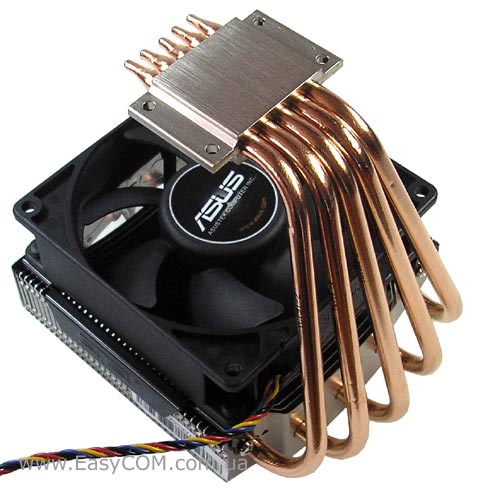

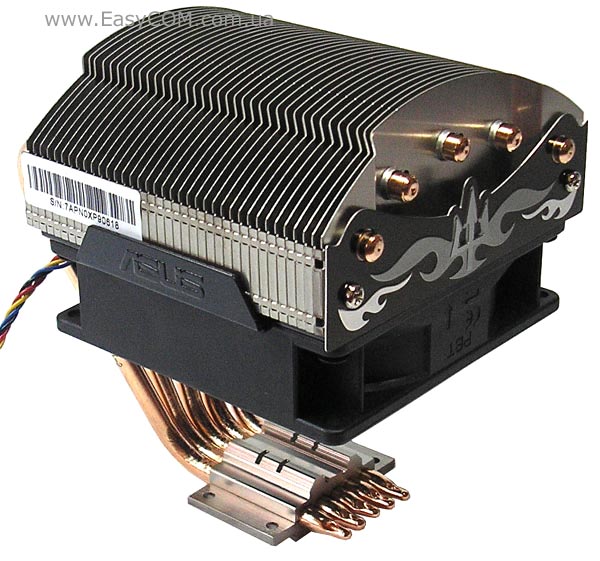

Конструкція системи охолодження ASUS Triton 77 досить незвична, по-перше, через те, що вентилятор кріпиться до системи охолодження не зверху, а знизу. І відповідно потік повітря, що охолоджує радіатор, нагнітається знизу нагору.

Чесно кажучи, на фото кулер ASUS Triton 77 здається могутнішим, ніж виявився фактично. Тому перше враження, що викликав ASUS Triton 77, носило невеликий відтінок розчарування. Специфікації в цьому плані дійсно можна вірити - вага ASUS Triton 77 становить 505 грамів, з яких 95 г припадають на вентилятор. Але в невеликій вазі є і свої переваги - для встановлення на материнську плату, він дозволяє використати досить простий тип кріплення.

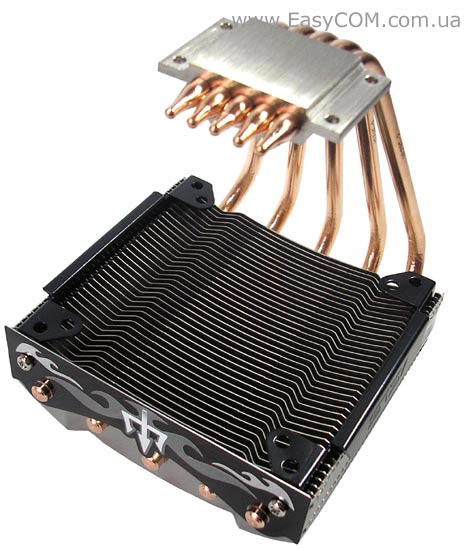

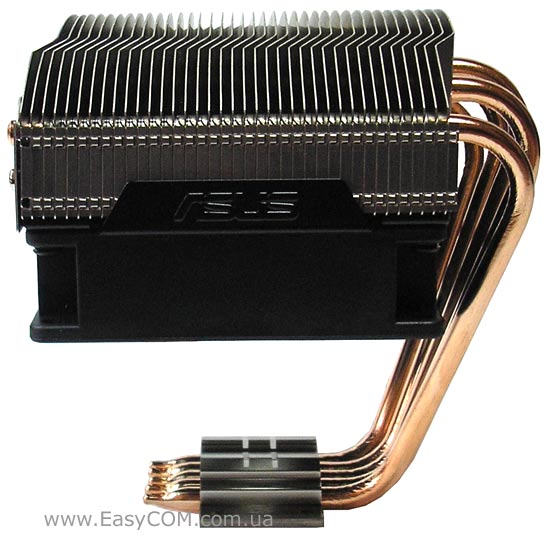

Радіатор заснований на п'яти 6 мм теплових трубках, які виведені на один бік мідної основи і розходяться подібно віялу, щоб більш рівномірно розподілити тепло по алюмінієвих пластинах. Висота ASUS Triton 77 становить 127 мм, що досить багато, але щодо інших габаритних розмірах система охолодження виглядає досить компактно.

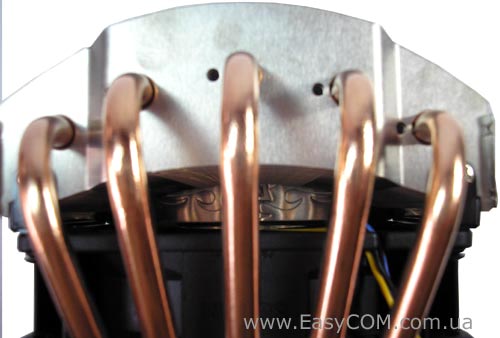

Нижня і верхня частина радіатора виконана дугоподібно. І тому між радіатором і 92 мм вентилятором утвориться великий «зазор». В наслідок чого процес розсічення повітряним потоком пластин супроводжується меншим рівнем шуму, проте цей прийом призводить до часткового розсіювання потоку повітря, що має охолоджувати.

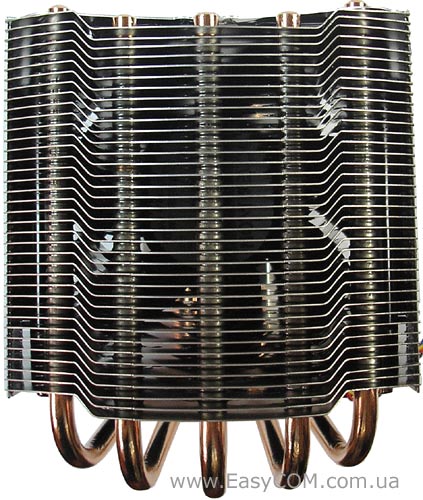

Пластини на радіаторі набрані приблизно з 2 мм зазором. Крім того, на фото видно, що алюмінієві пластини мають не рівний, а вигнутий профіль.

З бічних сторін радіатора певна частина алюмінієвих пластин зігнута до місця, в якому зроблене закруглення, для того, щоб більш ефективно направити повітря для охолодження.

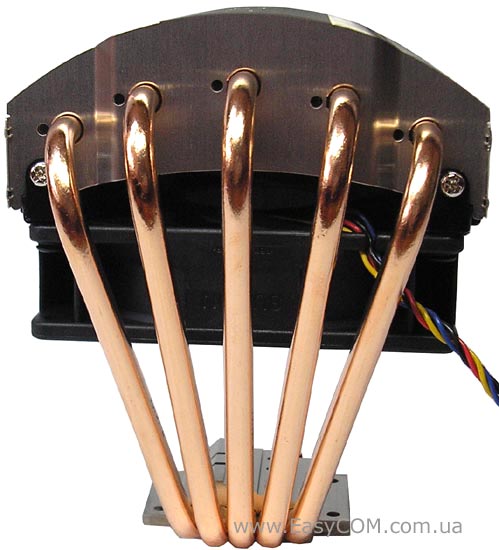

Оскільки теплові трубки на кулері ASUS Triton 77 підведені тільки з боку «зазору» між вентилятором, то розсієне повітря буде певним чином прохолоджувати вигин теплових трубок.

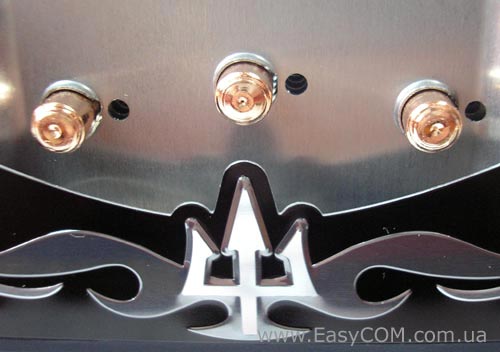

Попереду на чорній металевій рамці, за допомогою якої вентилятор кріпитися до радіатора, красується тризубець - символ серії Triton.

У місці контакту теплових трубок і алюмінієвих пластин не було помітно слідів припою або термоклею. Напевно на проведенні «спайки» виробник вирішив трохи заощадити.

Радіатор охолоджується 92 мм вентилятором чорного кольору з 4-контактним роз’ємом живлення, що дозволяє для живлення використовувати напругу, отримане від ШІМ перетворювачів материнських плат. Максимальна швидкість вентилятора становить 2300 об/хв.

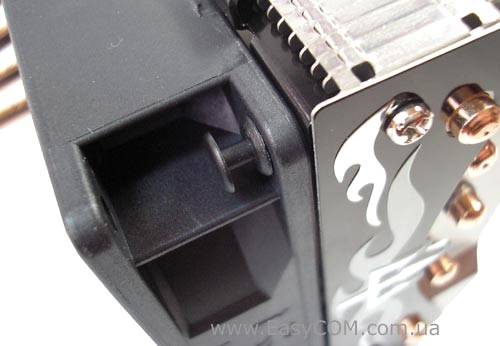

Кріпиться вентилятор до системи охолодження за допомогою чотирьох пластикових засувок, які при необхідності можна легко зняти.

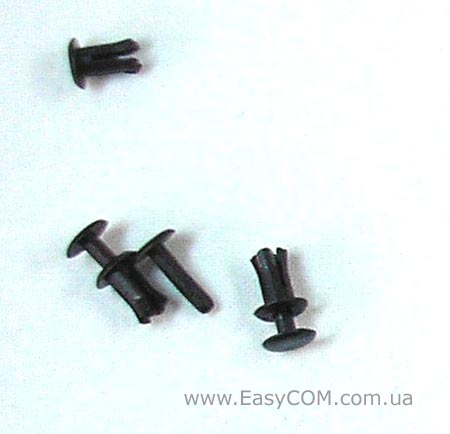

Засувка фіксується маленьким «цвяхом» з великим капелюшком.

Виявляється, на ASUS Triton 77 встановлений вентилятор Sunon KDE1209PTV3. Можна відзначити, що компанія ASUS часто використовує вентилятори Sunon серії KDE з досить довговічним і тихим Vapo-підшипником і системою магнітного підвісу MagLev. Власне, такий же 92 мм вентилятор, тільки в іншому корпусі, встановлюється на кулері ASUS Arctic Square. Відзначимо, що вентилятор Sunon KDE1209PTV3, по каталогу виробника, має швидкість обертання 2200 об/хв, створює повітряний потік в 39 СFM, статичний тиск 2,8 мм вод ст., а його рівень шуму на максимальних обертах дорівнює 28 дБ.

Металева рамка для встановлення вентилятора прикручена до радіатора чотирма гвинтами.

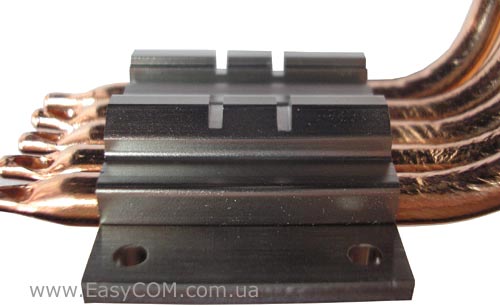

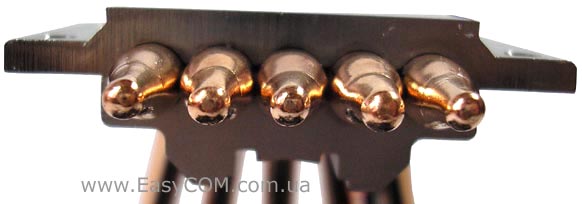

Поверхня мідної основи кулера ASUS Triton 77 анодована. Вона складається з двох частин, у яких для кращого контакту з тепловими трубками зроблені канали у формі півкола.

На верхній частині основи є спрямовуюча для більш точного встановлення притискної кліпси.

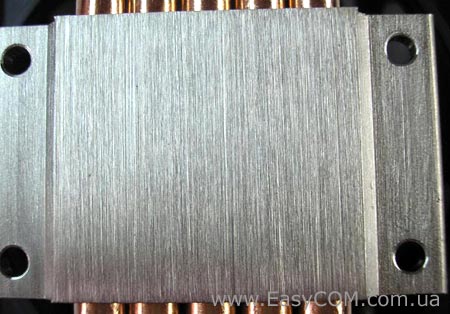

Якість обробки основи кулера ASUS Triton 77 залишає бажати кращого, на ньому явно проглядаються дрібні борозни.

По кутах основи просверлені отвори для гвинтів, за допомогою яких кріпляться рамки з фіксаторами для встановлення кулера на материнські плати Intel.

Тестування

Тестова конфігурація платформи з процесором AMD і Intel, була зібрана з наступних компонентів:

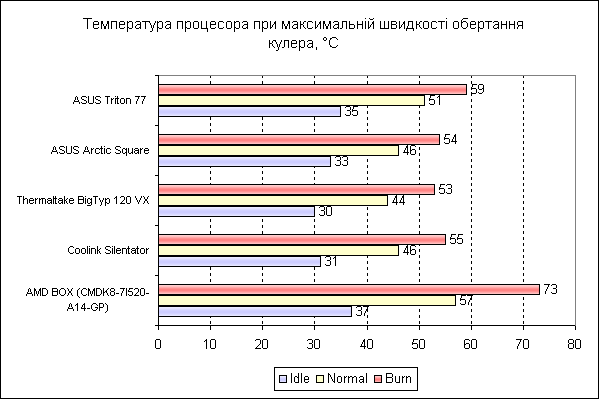

На платформі AMD:

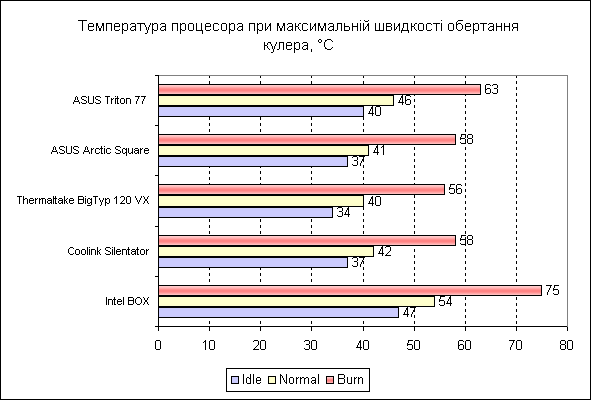

На платформі Intel:

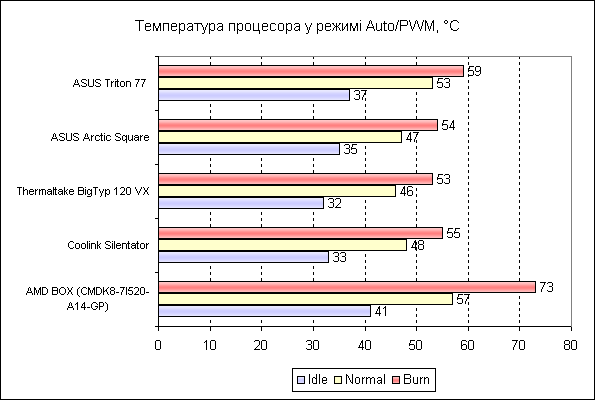

Ми протестували кулер у трьох режимах роботи процесора, з різною швидкістю обертання вентилятора:

• Idle. Режим простою, при якому завантаження процесора мінімальне. У даному режимі комп'ютер працює, коли користувач працює в офісних додатках або займається переглядом інтернет сторінок.
• Normal. Завантаження процесора знаходиться на рівні 60%, як при виконанні нескладних завдань або завдань непризначених для багатопоточного виконання. Такий лад роботи ми отримали при перекодуванні нестиснутих wav в mp3 за допомогою кодека LAME, що працює в однопоточному режимі.
• Burn. Режим максимального завантаження процесора, характерний для багатьох ресурсномістких завдань і сучасних ігор, був змодельований стрес-тестом процесора програми EVEREST.

Кулер ASUS Triton 77 виявляється не самим продуктивним рішенням, але все-таки показує досить гарний рівень охолодження, особливо якщо порівнювати його з «боксовими» системами. Стосовно гучності, ASUS Triton 77 показав себе як досить тихий, але не безшумний засіб охолодження.

Висновки.

ASUS Triton 77 є досить легкою, і тому дуже простою у встановленні системою охолодження, яку можна рекомендувати споживачам, як тихе рішення для не екстремально розігнаного комп'ютера. Любителі встановлювати рекорди швидше за все звернуть увагу на більш продуктивні рішення, але процес встановлення більшості цих систем звичайно вимагає багато часу. Тому ASUS Triton 77 виглядає як деякий компроміс між дуже високою продуктивністю і легкістю встановлення. Крім охолодження безпосередньо процесора, ASUS Triton 77 здатен поліпшити охолодження стабілізатора живлення, а за рівнем шуму кулер впевнено можна віднести до класу тихих систем охолодження.

Позитивні якості:

• гарна ефективність охолодження;
• підтримка PWM;
• прохолоджує область навколо процесорного роз’єму;
• універсальне, легке і зручне кріплення.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
