Огляд і тестування процесорної системи охолодження Aardwolf APCS10H Performa: доступно й ефективно

У цій статті ми продовжуємо знайомити вас з продукцією амбітної, але поки маловідомої в наших краях компанії Aardwolf. Незважаючи на 13-річний досвід роботи в комп'ютерній індустрії й доволі широкий модельний ряд систем охолодження та аксесуарів до них, лише зараз творіння розробників стало доступним широкому колу вітчизняних користувачів завдяки своєчасній ініціативі інтернет-магазину BDL.

Aardwolf APCS10H Performa

Черговим гостем нашої тестової лабораторії стала модель Aardwolf APCS10H Performa, яка має ефективний баштовий дизайн і більш ніж гідні технічні характеристики. Прийшов час детально вивчити її можливості та перевірити ефективність у боротьбі з палким серцем сучасних багатоядерних процесорів.

Специфікація

Виробник і модель

Aardwolf APCS10H Performa

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011

Теплові трубки

Матеріал

Мідь

Кількість

5

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

46

Товщина, мм

0,4

Відстань між пластинами, мм

2

Розміри основи, мм

38 х 40

Площа розсіювання тепла, см2

6 963

Термоінтерфейс

Термопаста Aardwolf AF-TG2 у шприці (1,5 г)

Кількість вентиляторів

1

ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Синє

Тип підшипників

Long Life Bearing

Номінальна напруга живлення вентилятора, В

12

Швидкість обертання вентилятора, об/хв

1000 – 1700 ± 10%

Рівень шуму, дБ

17 – 28 ± 10%

Роз'єм живлення

4-контактний

Довжина кабелю, см

30

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

151 x 131 x 96,5

Вага, г

713

Сайт виробника

Aardwolf

Сторінка продукту

Упаковка і комплектація

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

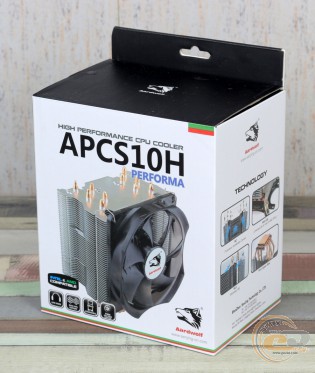

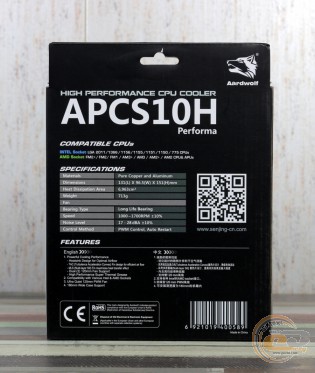

У попередньому огляді ми вже згадували про схожість упаковки охолоджувача Aardwolf APCS10H Optima з аналогічною продукцією від компанії ZALMAN. У даному випадку процесорний кулер Aardwolf APCS10H Performa також не став винятком. Тому ми зайвий раз не акцентуватимемо увагу на оформленні коробки й детальніше зупинимося на її вмісті.

Aardwolf APCS10H Performa

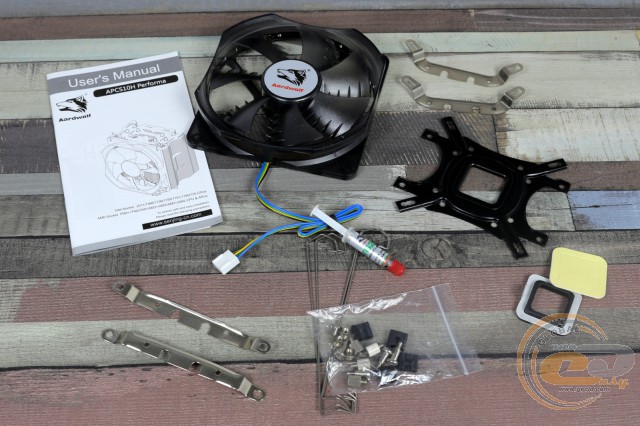

А всередині знаходиться повний перелік необхідних елементів для швидкого та зручного встановлення кулера на всі платформи, що підтримуються. Комплект постачання складається з набору металевих кріплень, універсальної підсилювальної пластини, декількох прокладок, гвинтів і скоб, термопасти в шприці та керівництва зі встановлення.

Зовнішній вигляд і особливості конструкції

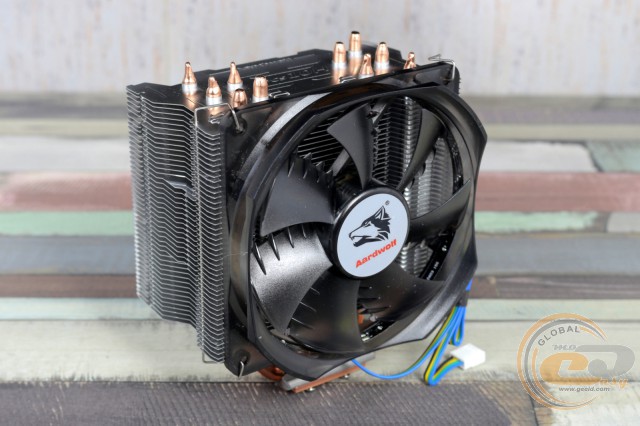

Aardwolf APCS10H Performa

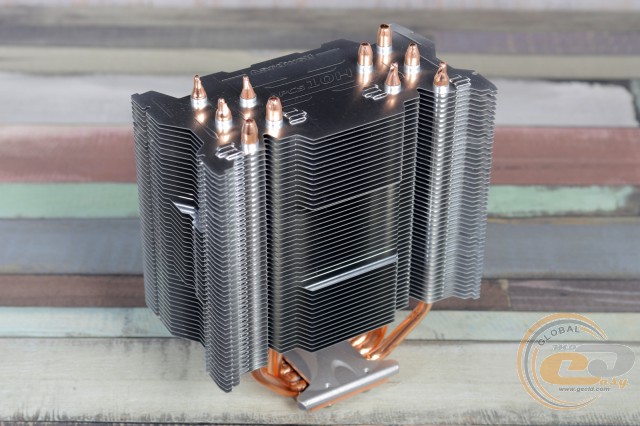

Радіатор Aardwolf APCS10H Performa має класичний баштовий дизайн. Його розміри (151 x 131 x 96,5 мм) дозволяють розташувати кулер у корпусі шириною 180 мм, без жодних проблем із закриттям бічній панелі. Єдиним обмеженням може стати часткова сумісність з деякими модулями оперативної пам'яті, висота яких перешкоджатиме встановленню самих планок або ж ефективній роботі пристрою.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

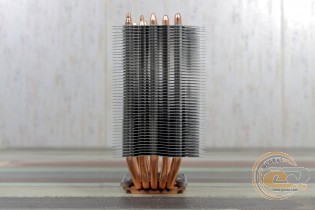

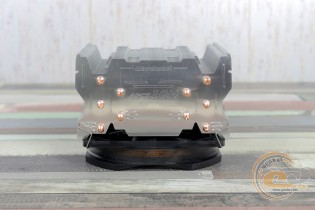

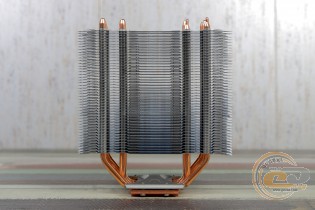

Конструкція охолоджувача містить відразу п'ять 6-мм теплових трубок, що проходять всередині 46 алюмінієвих пластин з товщиною 0,4 мм, середня відстань між якими становить 2 мм.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

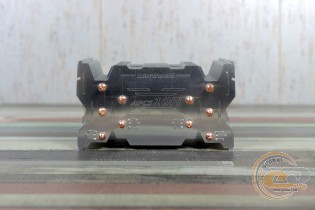

Конусоподібне розташування трубок сприяє рівномірному розсіюванню тепла, що в результаті забезпечує раціональніше використання радіатора. За задумом авторів, гаряче повітря має виводитися до країв конструкції і згодом видуватися силами працюючого вентилятора. Він у свою чергу спирається на підтримку фірмової технології Turbulence Acceleration Convex (ще один привіт компанії ZALMAN), яка дозволяє ефективніше використовувати повітряний потік для охолодження.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

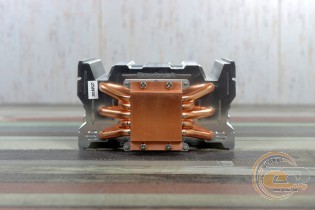

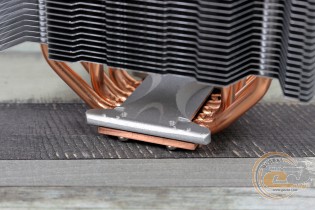

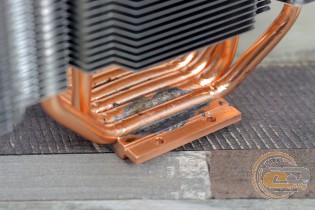

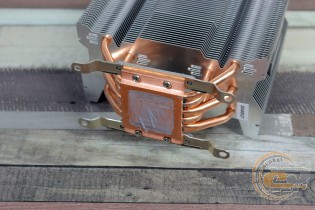

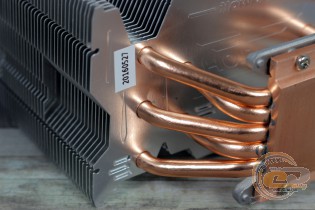

Теплові трубки виготовлені з чистої міді без нанесення нікельованого покриття, що з часом може призвести до окислення поверхні. На щастя, це носить виключно візуальний характер і на охолоджувальних властивостях кулера практично не позначається.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

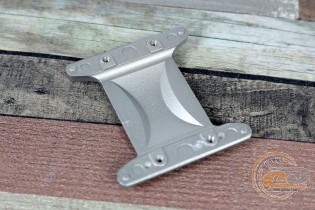

Кріплення до платформ здійснюється за допомогою невеликої, але доволі надійною металевої пластини, яка розташовується на зворотному боці підстави.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

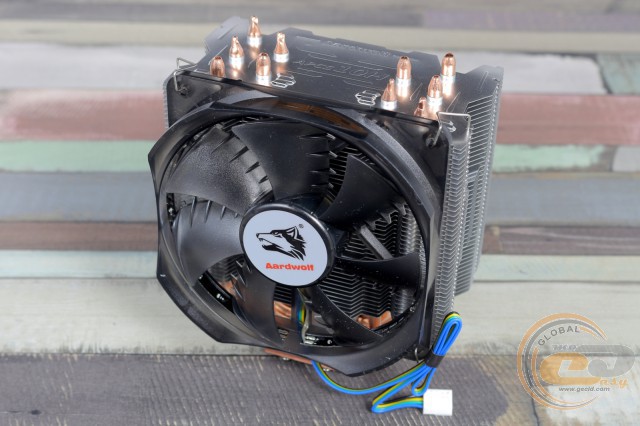

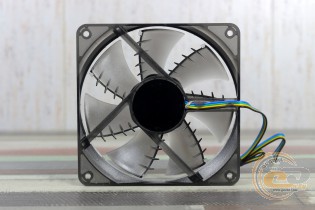

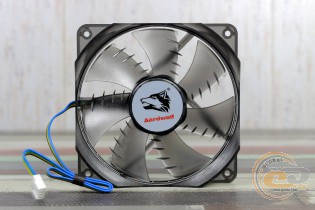

За активне охолодження та безпосереднє відведення гарячого повітря в Aardwolf APCS10H Performa відповідає 120-мм вентилятор. Він прикрашений фірмовим логотипом і має підтримку ШІМ-регулювання швидкості обертання лопатей у діапазоні від 1000 до 1700 об/хв з максимальним рівнем шуму не більше 28 дБ. У його основі використовуються підшипники класу Long Life Bearing, що свідчить про поліпшене ковзанні та підвищену надійність.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

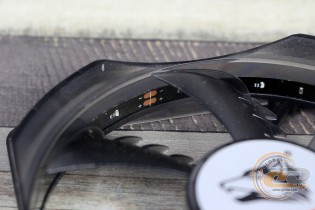

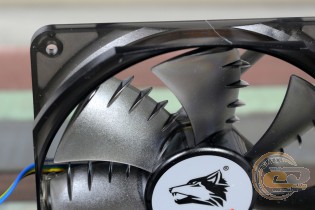

Також важливою особливістю вентилятора є так звані «акулячі плавники» на лопатях, які за рахунок своєї конструкції збільшують силу повітряного потоку та зменшують рівень шуму.

Aardwolf APCS10H Performa

Іншим приємним моментом вентилятора варто назвати яскраве світлодіодне підсвічування синього кольору (автоматично вмикається при наявності мінімум 8 В і продовжує збільшувати яскравість при нарощуванні напруги), яка надає зібраній системі стильний зовнішній вигляд і певну індивідуальність, що оцінять любителі модингу.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

Кріпиться вентилятор за допомогою двох стандартних металевих скоб. Зі зворотного боку радіатора передбачене ще одне посадкове місце під вентилятор. Для його швидкого встановлення виробник заздалегідь поклав у комплект постачання додатковий набір кріплень. Загальна вага зібраної конструкції (радіатор + вентилятор) становить 713 грамів.

Процес встановлення

Щоб швидко та безболісно встановити процесорний кулер Aardwolf APCS10H Performa на будь-яку з платформ, достатньо дотримуватися комплектного керівництва. В ньому детально описується кожен етап збирання, так що навіть малодосвідчений користувач з легкістю розбереться у всіх тонкощах процесу.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

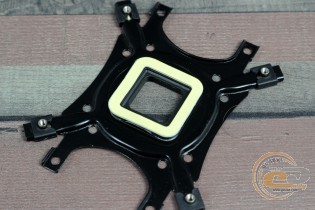

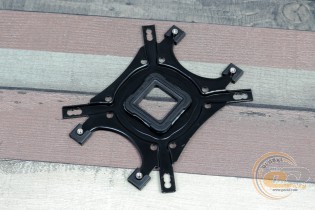

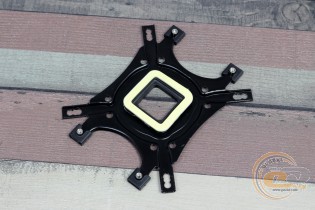

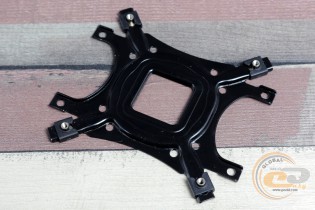

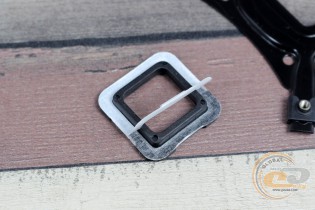

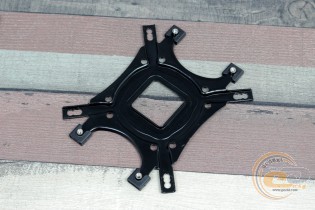

У випадку з материнськими платами для процесорів від AMD основою конструкції виступає універсальна кріпильна пластина. Для початку до неї приєднується чорна пластикова прокладка, а на неї наклеюється двостороння стрічка квадратної форми. Далі за допомогою пластикових затискачів фіксуються шпильки, до яких прикручується кулер.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

Aardwolf APCS10H Performa

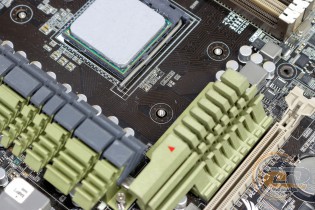

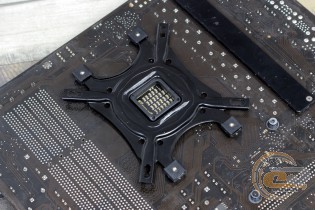

Після цього в сокет материнської плати встановлюється процесор, а до основи радіатора пригвинчуються дві довгасті кріпильні планки й наноситься тонкий шар термопасти. Вся ця конструкція обережно розташовується точно над отворами підсилювальної пластини, а далі фіксується послідовним і рівномірним підтягуванням гвинтів.

Aardwolf APCS10H Performa

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

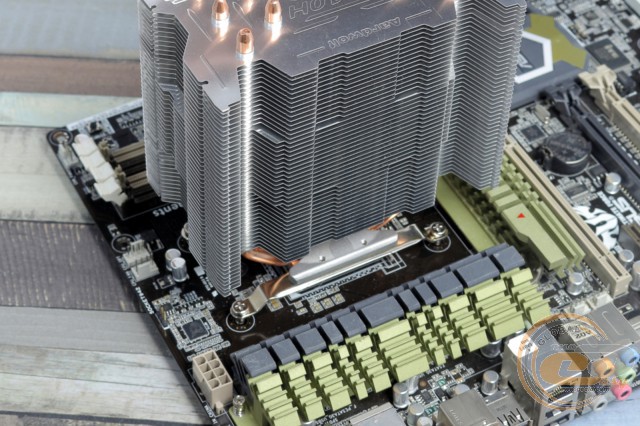

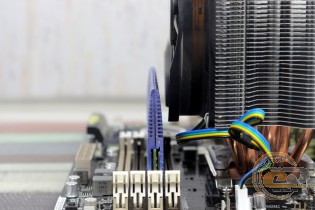

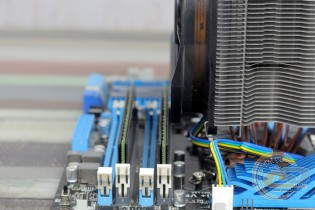

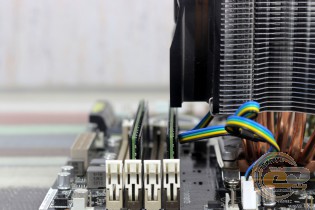

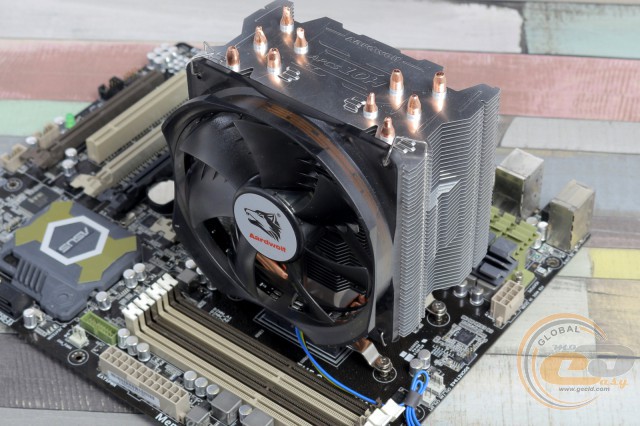

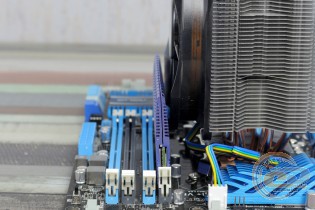

Для встановлення вентилятора призначені дві комплектні скоби. Вони вставляються в отвори по контуру вентилятора і фіксуються в спеціальних пазах з боків охолоджувача. Повністю зібраний кулер не перешкоджає використанню стандартних модулів ОЗП у всіх наявних DIMM-слотах. Що стосується планок з високими радіаторами, на платформі від AMD для їх встановлення є лише три роз'єми. Це накладає певні обмеження на реалізацію двоканального режиму роботи.

Aardwolf APCS10H Performa

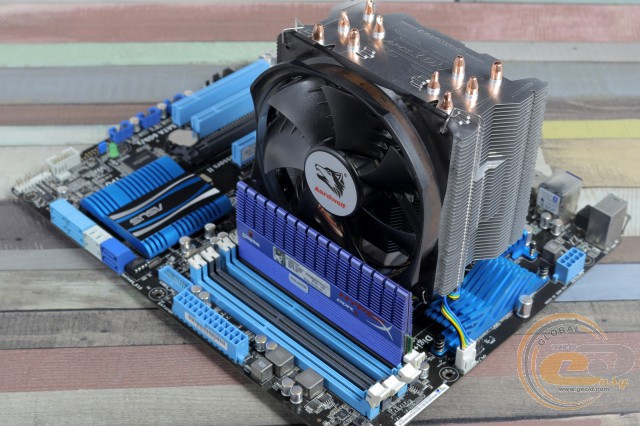

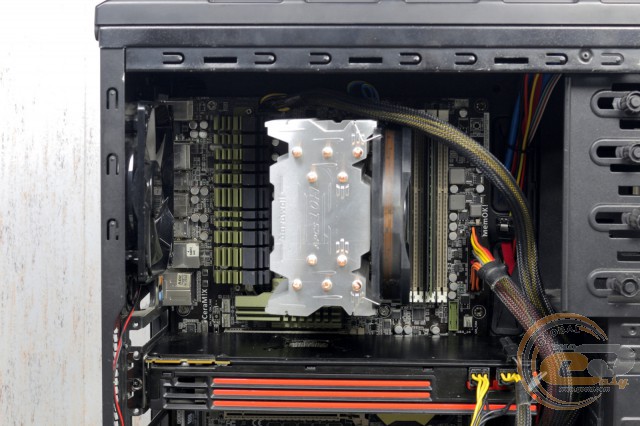

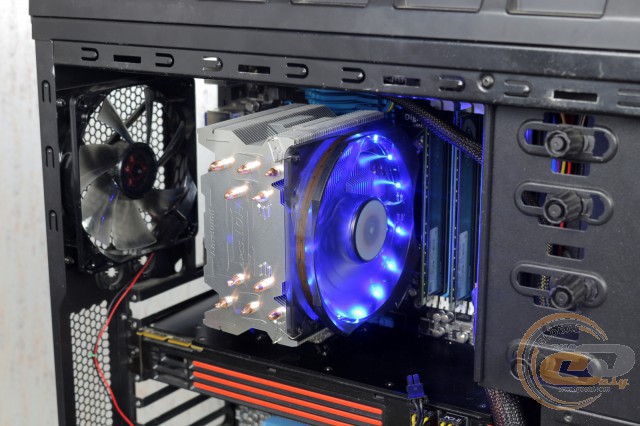

Усередині корпусу Aardwolf APCS10H Performa виглядає вельми привабливо й абсолютно не губиться на тлі інших компонентів. До того ж варто згадати про наявність LED-ілюмінації, яка може стати відмінним доповненням до підсвічування відеокарти чи СВО.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

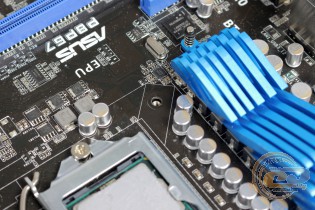

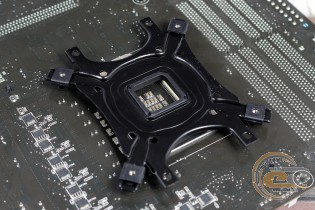

Збірка та монтаж кулера на платформі від Intel практично повністю ідентична вищеописаному процесу. Використовується все та ж підсилювальна металева пластина, за винятком інших отворів для фіксації шпильок. Ще одним нюансом є застосування квадратної прокладки, яка знадобиться лише для сокета Intel LGA775.

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

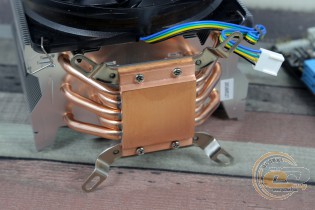

До основи охолоджувача прикручується пара вигнутих планок з овальними пазами, після чого отримана конструкція надійно фіксується на материнській платі за допомогою кріпильних гвинтів і підсилювальної пластини.

Aardwolf APCS10H Performa

Aardwolf APCS10H Performa Aardwolf APCS10H Performa

Специфіка платформи Intel дозволяє встановлювати кулер у двох положеннях, вибираючи напрямок відведення гарячого повітря в бік верхньої чи задньої стінки корпусу. Під час тестування ми віддали перевагу другому варіанту, як найпоширенішому та найефективнішому. Повністю зібраний охолоджувач не заважає встановленню стандартних модулів пам'яті. Власники оверклокерських комплектів з високими чи масивними радіаторами також зможуть помістити планки в будь-який з наявних слотів, включаючи ближній, де буде невеликий, але абсолютно некритичний перекіс.

Aardwolf APCS10H Performa

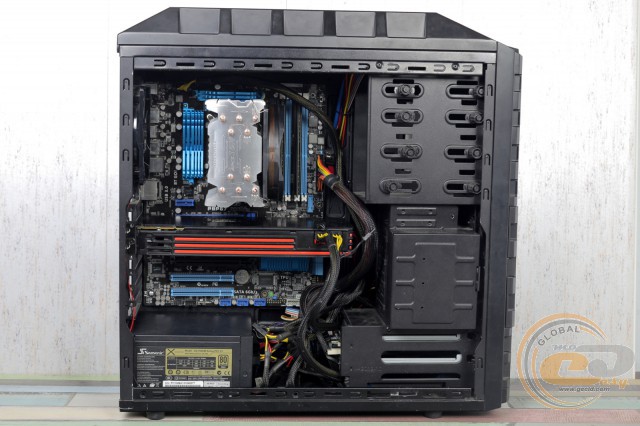

Як і у випадку з платформою AMD, кулер Aardwolf APCS10H Performa відмінно виглядає в парі з материнською платою. Темний фон корпусу та світло-блакитні тони радіаторів системи охолодження плати добре доповнюють глянсовий блиск охолоджувача, тим самим якісно довершуючи образ зібраного ПК.

Тестування

Для тестування процесорної системи охолодження Aardwolf APCS10H Performa використовувалася така конфігурація:

Процесор

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)
Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Кулер

Noctua NH-U14S

Материнська плата

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)
ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативна пам’ять

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 2 ГБ GDDR5

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 об/хв, 8 МБ, SATA 3 Гбіт/с)

Блок живлення

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятора)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

Aardwolf APCS10H Performa

Aardwolf APCS10H Performa

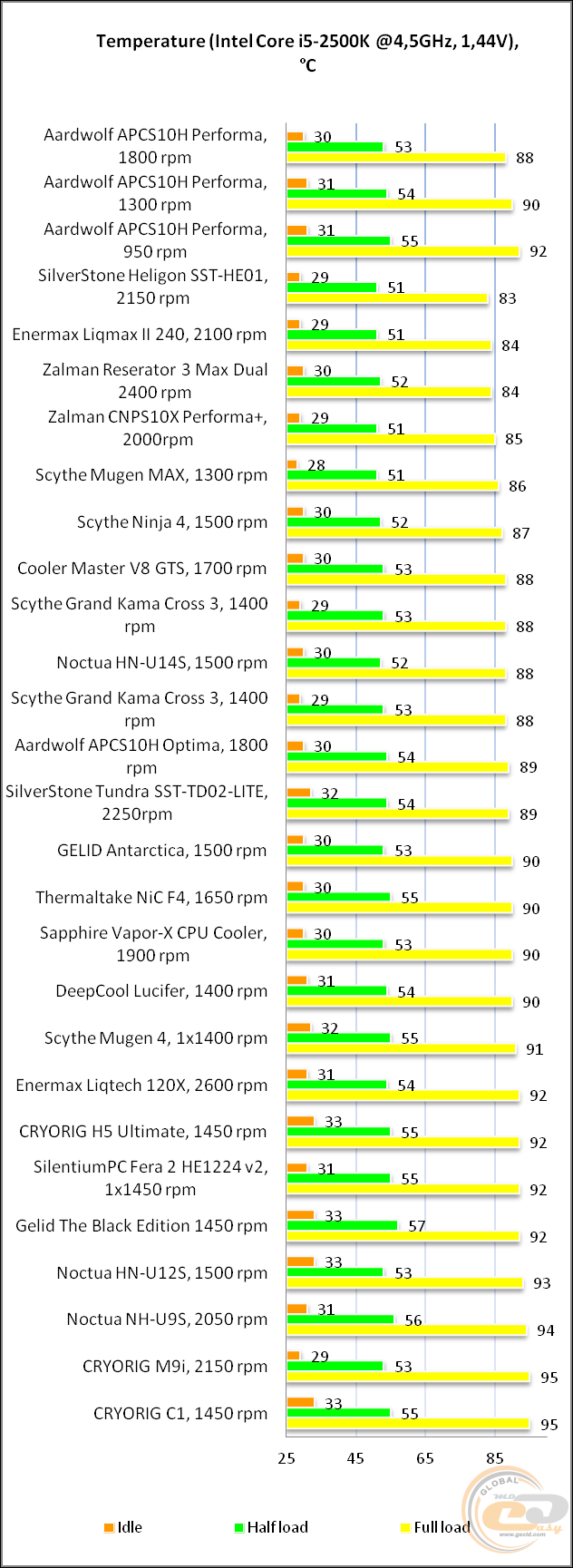

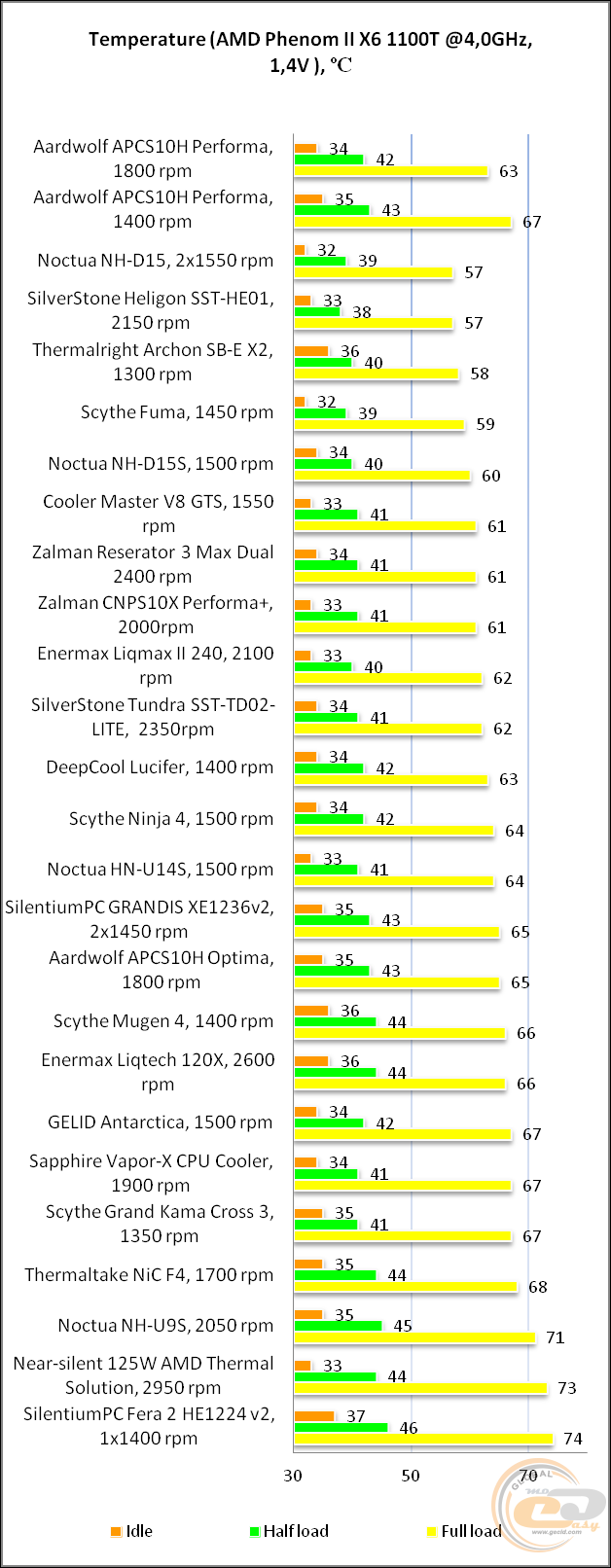

Класична баштова конфігурація з 5 тепловими трубками, алюмінієвим радіатором і швидкісним 120-мм вентилятором забезпечують швидке й дуже ефективне відведення гарячого повітря. Виходячи з отриманих результатів, можна сміливо стверджувати, що даний екземпляр може конкурувати з деякими іменитішими й дорожчими брендам за якістю виконання поставленого завдання. Той самий ZALMAN CNPS10X Performa+ у середньому лише на два градуси випереджає показники Aardwolf APCS10H Performa за рахунок збільшеної потужності обдування.

Щоб перевірити межі можливостей охолоджувача і знизити рівень шуму, ми вже традиційно понизили швидкість обертання вентилятора. Як видно, навіть показника 950 об/хв було достатньо для підтримки температурного режиму розігнаного процесора компанії Intel у допустимих межах, тому з номінальними показниками температура повинна бути ще нижчою. Якщо ви є цінителем тихих комп'ютерних систем, варто звернути на цю модель увагу.

До того ж тестування ефективності кулера проводилося в режимі повного навантаження на всі процесорні ядра. Тому в реальних умовах, де робочий процес має змінний характер, можна спокійно розраховувати на ще нижчі показники.

Aardwolf APCS10H Performa

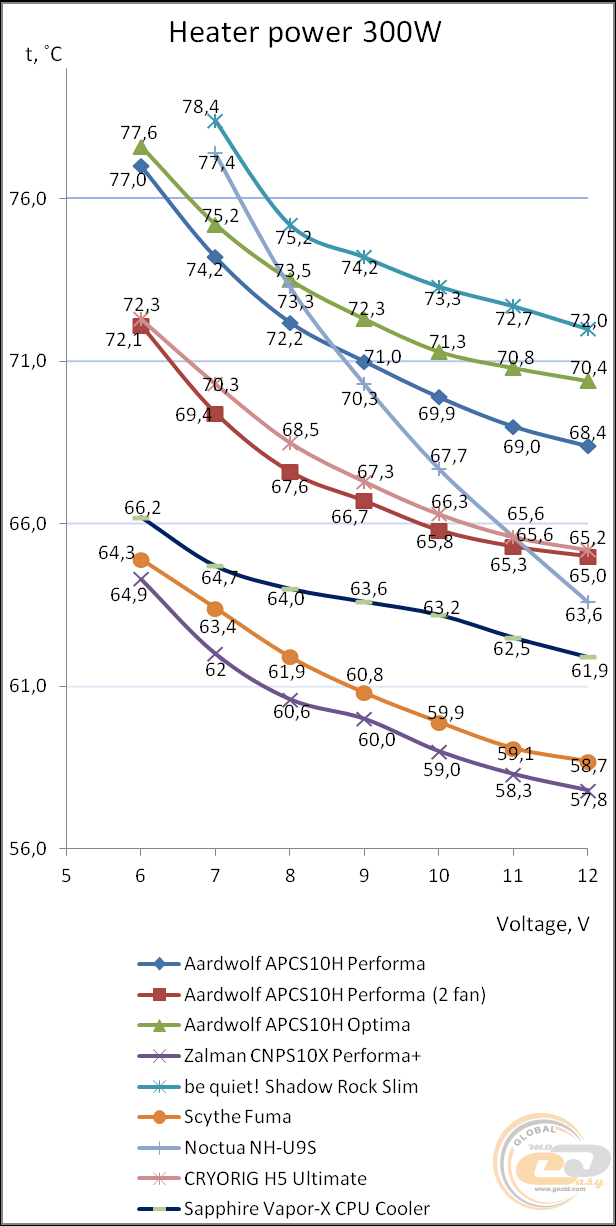

Підтвердженням вищесказаного слугує наочна демонстрація можливостей охолоджувача при взаємодії з 300-Вт нагрівальним елементом. Навіть при мінімальній частоті обертання вентилятора СО ефективно впоралася з відведенням надлишків тепла, попутно випереджаючи свого колегу Aardwolf APCS10H Optima на кілька градусів. До того ж можливість встановлення другого вентилятора дозволяє відчутно підвищити ефективність пристрою або ще більше знизити рівень шуму.

Напруга живлення вентилятора, В

Швидкість обертання лопатей, об/хв

Рівень шуму

3,5

390

Безшумно

4

545

Безшумно

5

740

Безшумно

6

930

Майже безшумно

7

1100

Дуже тихо

8

1250

Тихо

9

1400

Нижче середнього, слабкий фоновий шум

10

1540

Нижче середнього, близький до оптимального

11

1670

Середній, прийнятний для постійного користування

12

1780

Трохи вище середнього

Вентилятор стартував при напрузі 3,5 В на дуже низькій швидкості обертання лопатей – всього 390 об/хв. До показника 930 об/хв він працював безшумно, а при 1100 об/хв – дуже тихо. Після позначки в 1250 об/хв вже з'явився певний шумовий фон, який аж до 1670 об/хв можна вважати доволі комфортним для повсякденного користування.

Висновки

Aardwolf APCS10H Performa

Система охолодження процесорів Aardwolf APCS10H Performa залишила приємне враження. Вона вирізняється привабливим дизайном, якісним рівнем виконання і доволі високою ефективністю, яку можна зустріти у дорожчих представників класу. Конструкція охолоджувача складається з великого алюмінієвого радіатора, 5 мідних теплових трубок, об'ємної основи та швидкісного 120-мм вентилятора з функцією регулювання й широким робочим діапазоном. Все це разом забезпечує своєчасне відведення гарячого повітря від розігнаного процесора в умовах підвищеного навантаження. Навіть при зниженій частоті обертання кулер доволі ефективно й тихо впорається з покладеним на нього завданням, що обов'язково сподобається любителям комфортного проведення часу за комп'ютером. Ще одним приємним моментом є стильне LED-підсвічування, яке стане незамінним компонентом модингової системи з прозорою бічною панеллю.

В результаті процесорний кулер Aardwolf APCS10H Performa можна сміливо рекомендувати широкому колу користувачів, як одне з найефективніших, найнадійніших і головне найдоступніших рішень на ринку.

Переваги:

  • хороша ефективність охолодження;
  • підтримка всіх актуальних і багатьох застарілих платформ;
  • швидкісний 120-мм вентилятор з широким робочим діапазоном і функцією регулювання;
  • можливість встановлення другого вентилятора;
  • мала висота конструкції;
  • наявність стильного LED-підсвічування;
  • простота й універсальність встановлення;
  • доступна ціна.

Особливості:

  • повне або часткове перекриття першого DIMM-слота.

optimal price

Автор: Валентин Костючик
Переклад: Юрій Коваль

Висловлюємо подяку інтернет-магазину BDL за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Noctua, Sea Sonic і TwinMOS за надане для тестового стенда обладнання.
