Огляд корпуса ZALMAN Z1 Iceberg: для компактних систем

31-05-2022

Незважаючи на всі складнощі, у нас є можливість знайомити вас з цікавими новинками компанії ZALMAN у сегменті корпусів. Якраз кінець минулого року у цієї компанії пройшов дуже активно, був представлений цілий розсип нових моделей. Однією з яких стало поповнення в лінійці Iceberg, розраховане на невеликі плати форматів microATX і Mini-ITX.

Йдеться про корпус ZALMAN Z1 Iceberg. Він був представлений у чорному та білому варіанті кольору, і комплекутується одразу трьома вентиляторами. Зараз корпус уже доступний у продажі за ціною близько 1600 грн ($55). Давайте ж спочатку поглянемо на його параметри.

Специфікація

Модель

ZALMAN Z1 Iceberg

Типорозмір корпуса

Middle Tower

Формат-фактори материнських плат, що підтримуються

microATX/Mini-ITX

Колір

Чорний

Внутрішні відсіки

2 х 3,5”/2,5”
3 х 2,5”

Слоти для карт розширення

4

Максимальна довжина відеокарти

330 мм

Максимальна висота процесорного кулера

160 мм

Максимальна довжина блока живлення

210 мм

Попередньо встановлений блок живлення

Немає

Роз'єми

2 x USB 3.0
1 x USB 2.0
2 х аудіопорти

Попередньо встановлені вентилятори

2х120-мм (фронтальна панель)
1х120-мм (тильна панель)

Можливість встановлення вентиляторів

3х120/2x140-мм (фронтальна панель)
1х120-мм (тильна панель)
2х120/140-мм (верхня панель)

Можливість встановити СВО

1х120/240/280-мм (фронтальна панель)
1х120/240-мм (верхня панель)
1х120-мм (тильна панель)

Матеріали

Передня панель

Скляна панель

Шасі

Сталь завтовшки 0,57–0,71 мм (з фарбою)

Права боковина

Сталь завтовшки 0,70 мм (з фарбою)

Ліва боковина

Загартоване скло завтовшки 2,91 мм

Розміри корпуса (у дужках – власні виміри)

409х221х426 мм
(430х210х388 мм)

Вага (власні виміри)

5 кг

Сайт виробника

ZALMAN Z1 Iceberg

Упаковка та комплектація

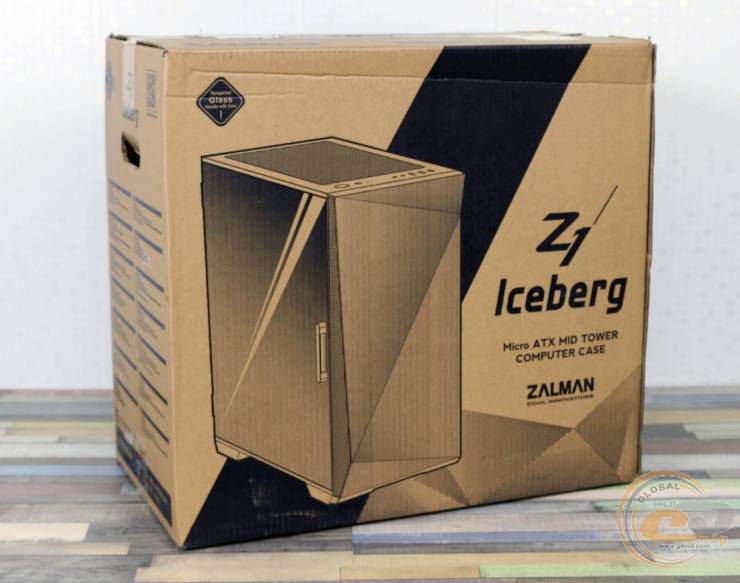

Корпус запечатаний у звичну картонну коробку із простим оформленням. На її гранях можна знайти схематичне зображення корпуса, його назву та характеристики англійською мовою.

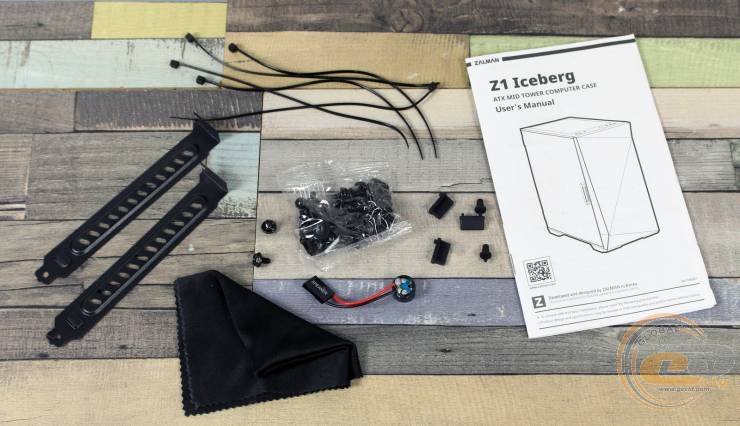

До комплекту постачання входить набір гвинтів для кріплення материнської плати, блока живлення та накопичувачів, п'ять стяжок, ганчірочка для протирання, дві заглушки та системний динамік.

Зовнішній вигляд

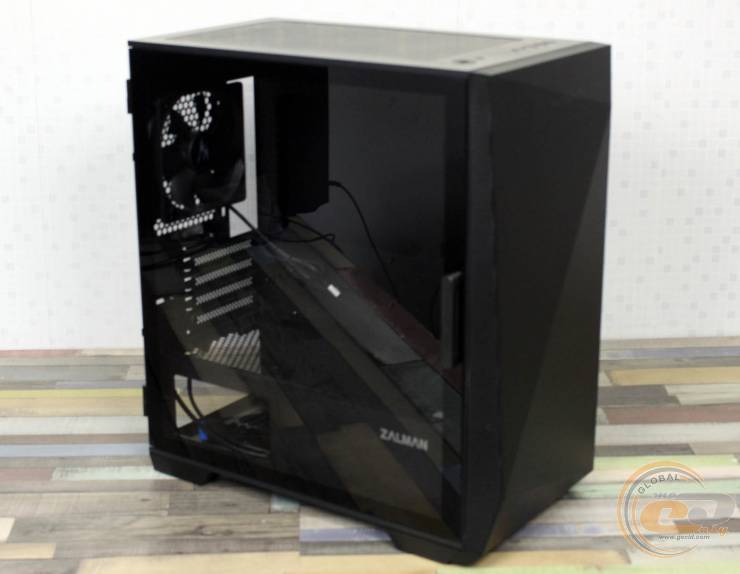

Нагадаємо, що перед нами рішення, в якому виробник наголошував на якості, а не химерний дизайн, або нестандартні інженерні рішення. Тому нічого дивного в тому, що ZALMAN Z1 Iceberg виконаний цілком стандартному форматі. Перед нами компактне прямокутне шасі, прозора бічна панель і пластикова накладка спереду з сітчастими вставками з боків для покращення продуваності.

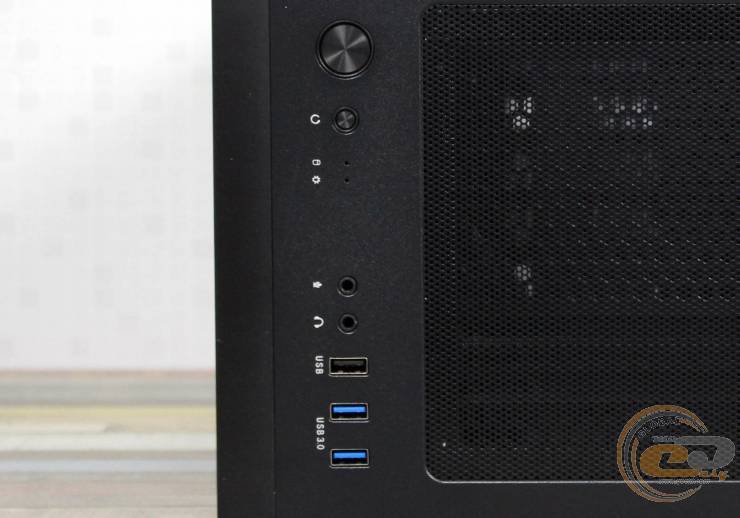

Зовнішні порти розташувалися на передньому боці верхньої панелі. Тут є два USB 3.0 та один USB 2.0, а також пара 3,5-мм аудіороз'ємів для мікрофона та навушників. Ближче до лівої боковини притулилися кнопки увімкнення та перезавантаження. Завдяки їх різним розмірам ви їх точно не переплутаєте.

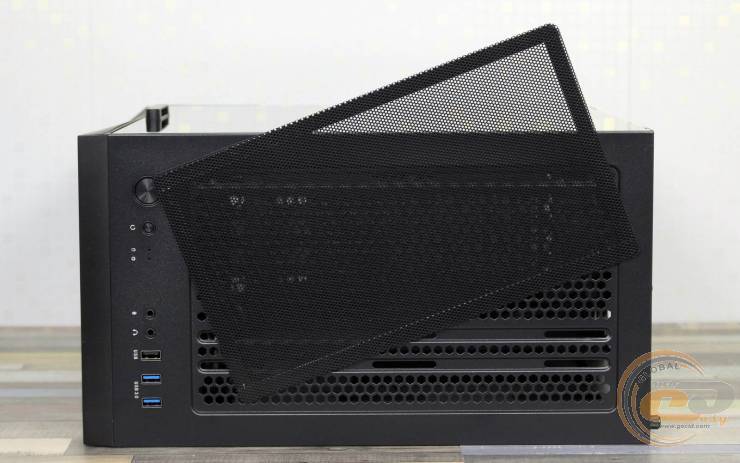

За традицією, для сучасних корпусів більшість верхньої панелі перфорована для доступу повітря. У разі перфорація прикрита пиловим фільтром на магнітному кріпленні. Під нею ви можете закріпити пару 120-мм або 140-мм вентиляторів, або радіатор СВО розмірами до 240 мм.

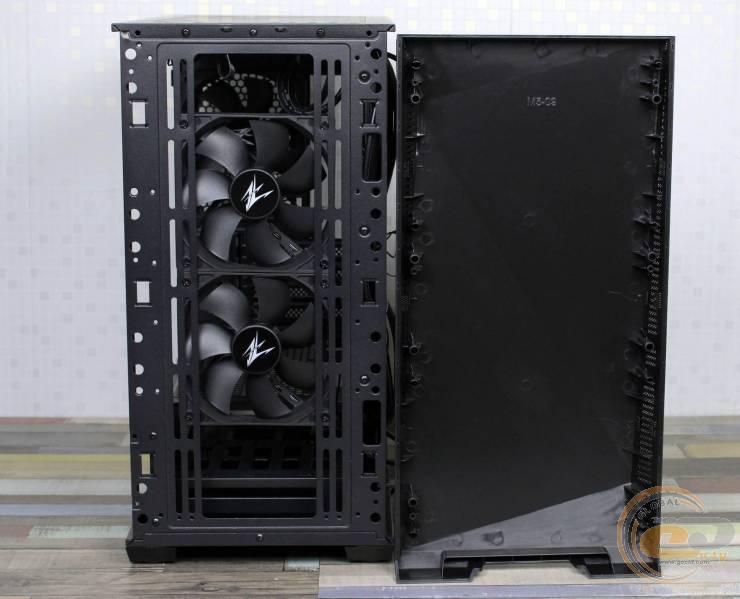

Передня панель виконана у вигляді пластикової накладки з сітчастими вставками з боків для кращої продуваності. За нею сховалися два 120-мм вентилятори без підсвічування. За бажання їх можна зняти і замінити на 140-мм моделі, або на радіатор СВО розміром до 280-мм.

Тильна частина корпуса отримала чотири горизонтальні слоти розширення з багаторазовими заглушками та загальною притискною пластиною. Поруч притулився виріз під інтерфейсну панель материнської плати та третій встановлений 120-мм вентилятор.

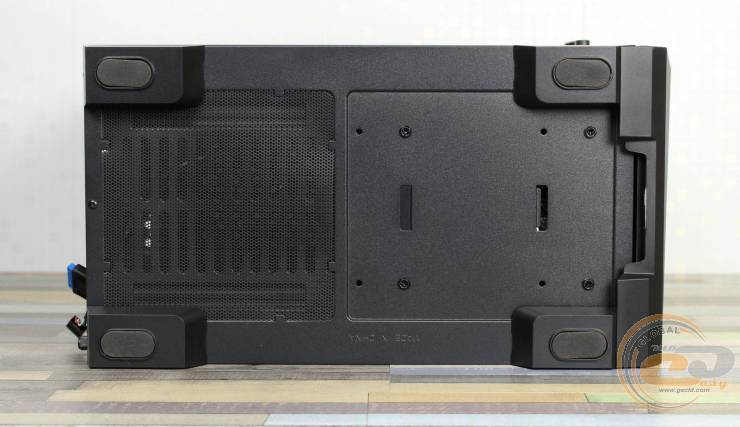

На дні корпуса знаходиться кріплення кошика з накопичувачами та вентиляційний отвір для доступу прохолодного повітря до БЖ, що прикрито пиловим фільтром. Воно легко знімається, продувається та миється.

Також є дві пари гумових ніжок заввишки 23 мм. Вони забезпечують хорошу стійкість на різних типах поверхні та достатній приплив повітря для джерела живлення.

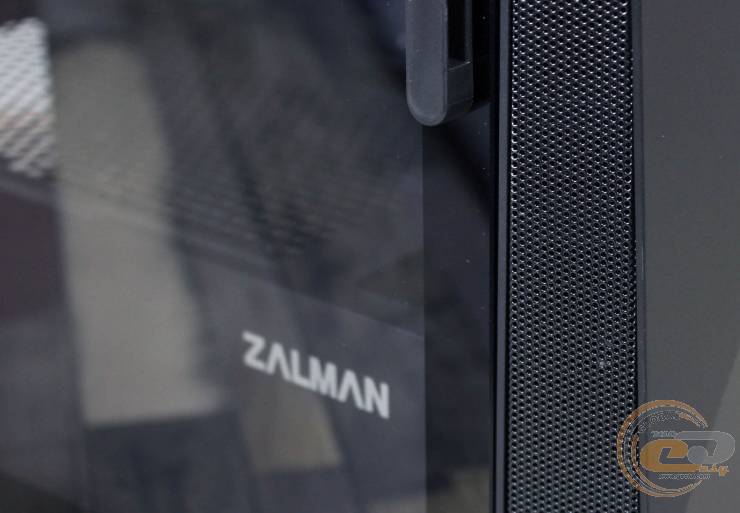

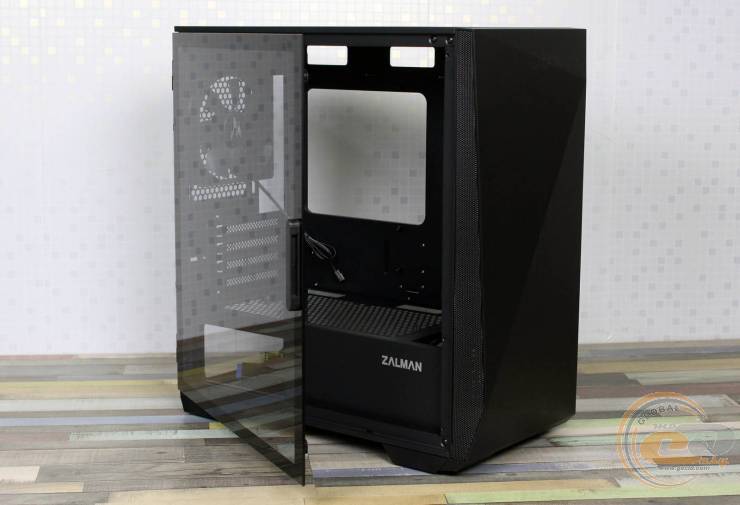

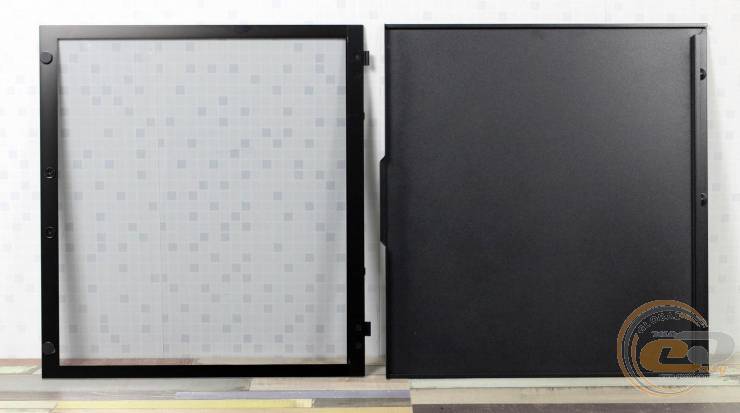

Ліва боковина являє собою трохи затемнені скляні дверцята товщиною трохи менше за 3 мм. Вона дозволяє милуватися внутрішніми компонентами. Тримається вона на двох петлях, з яких її можна легко зняти простим рухом нагору у відкритому стані.

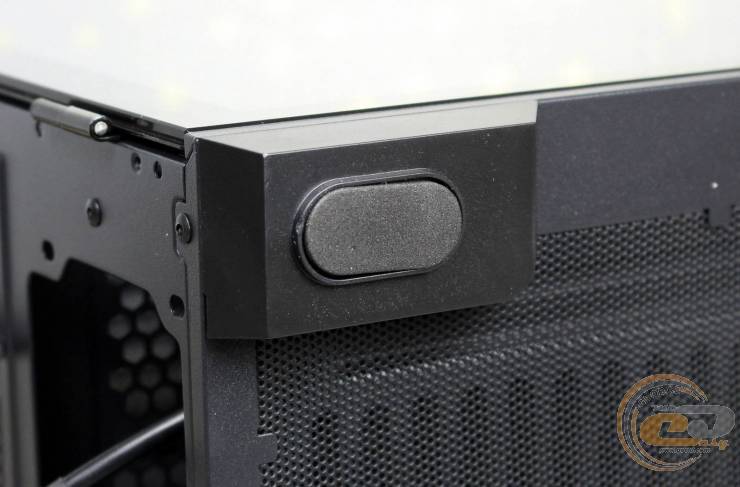

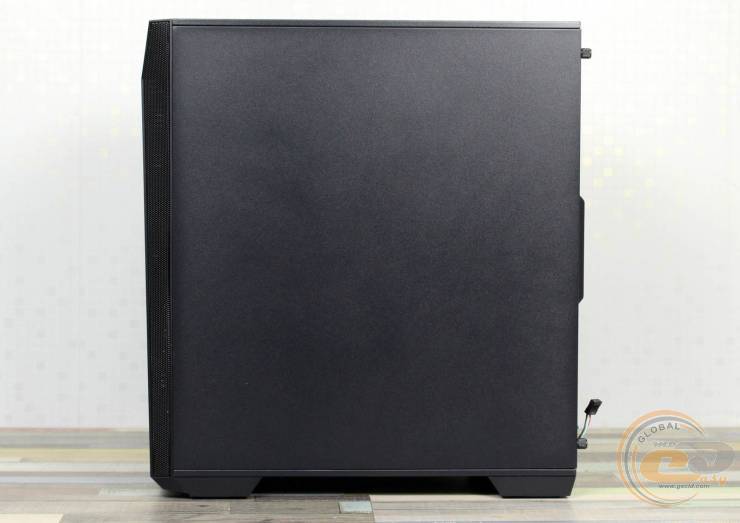

З протилежного боку розмістилася металева панель завтовшки 0,70 мм. Вона фіксується стандартним чином за допомогою двох гвинтів із накаткою та оснащена невеликим виступом для полегшення демонтажу.

Що стосується практичності використовуваних матеріалів, то на матовій фарбі практично не видно відбитки, а ось скло маркіше і вимагає відповідного догляду.

Внутрішній пристрій

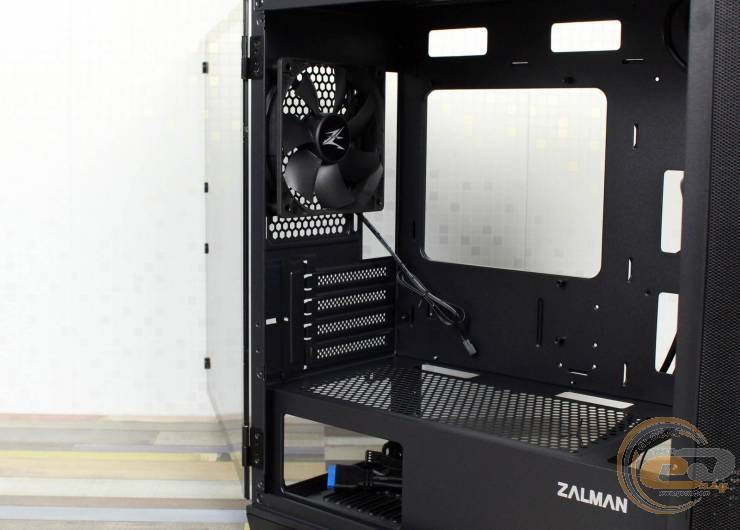

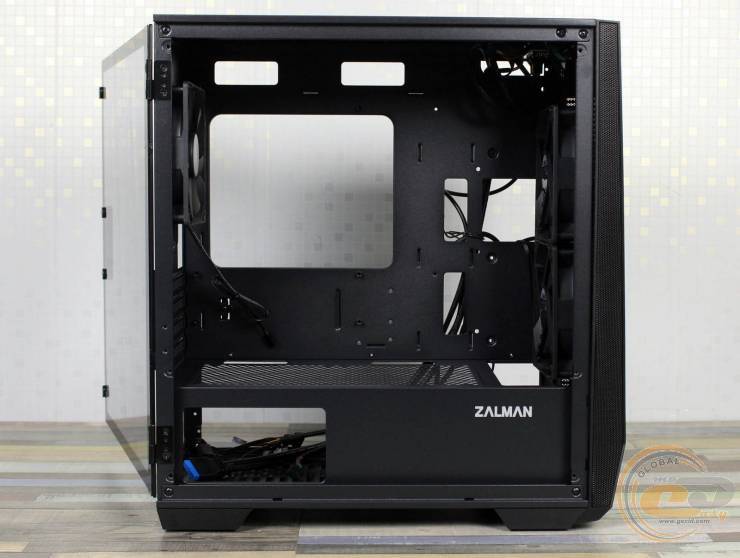

Незважаючи на компактні габарити та відсутність підтримки плат формату ATX, корпус ZALMAN Z1 Iceberg використовує стандартне компонування з нижнім розташуванням блока живлення. Сам він разом із кошиком під накопичувач відділений від основного простору металевим кожухом із комірчастою структурою. Відсік для материнської плати знаходиться зверху. У передній частині відсутні будь-які стійки, що дозволяє встановлювати габаритні комплектуючі та покращує продуваність самої системи завдяки вільній циркуляції повітряних потоків.

У піддоні материнської плати розташований великий виріз для зручного встановлення та демонтажу CPU кулера з опорною пластиною (backplate). Для прихованого укладання дротів передбачені кілька отворів та цілий розсип кріплень під стяжки.

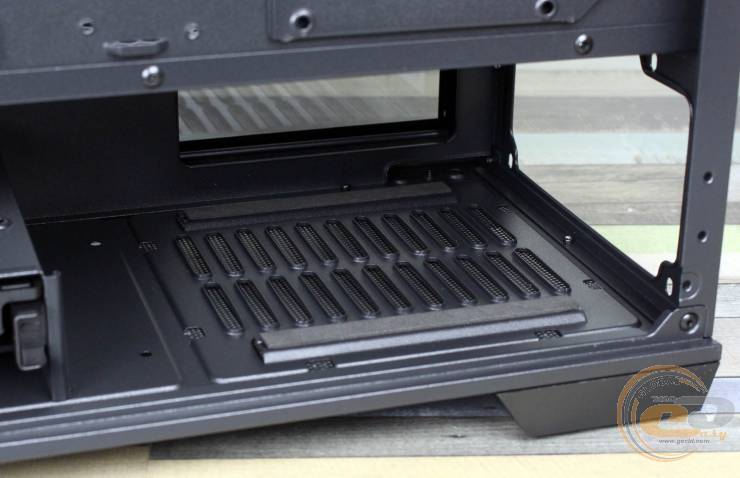

Посадкове місце для блока живлення обладнане антивібраційними прокладками, а кріплення здійснюється комплектними гвинтами. Максимальна довжина БЖ становить 210 мм.

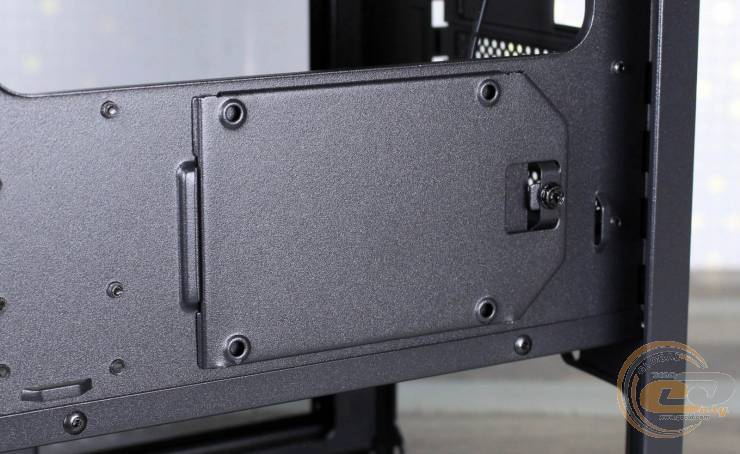

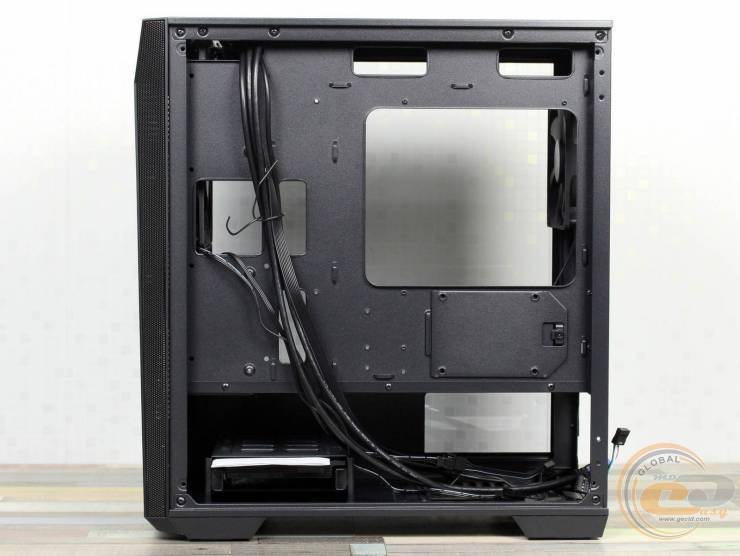

Для встановлення накопичувачів у вашому розпорядженні є посадкове місце для 2,5-дюймової моделі за піддоном, ще пару SSD можна закріпити з переднього боку піддону. Також є кошик для двох накопичувачів поруч із блоком живлення.

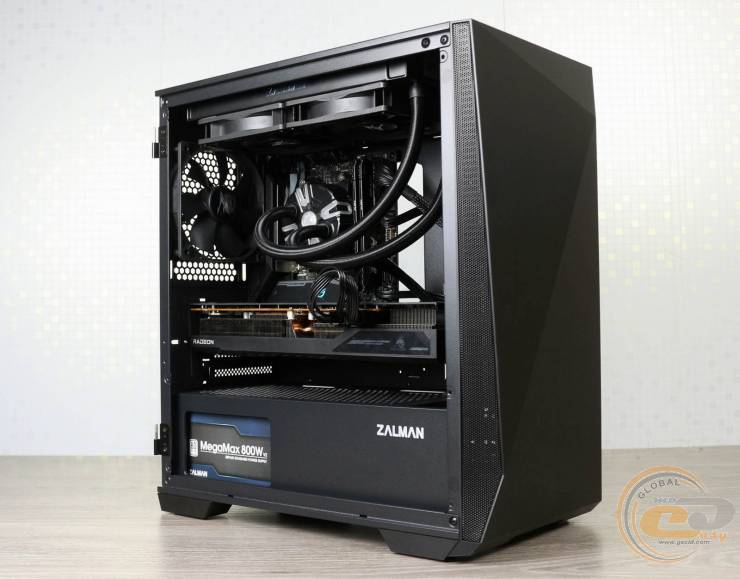

Перейдемо до процесу збірки. Корпус підтримує материнські плати форматів microATX та Mini-ITX. Для тестування використовували модель ASUS ROG STRIX B550-I Gaming формату Mini-ITX.

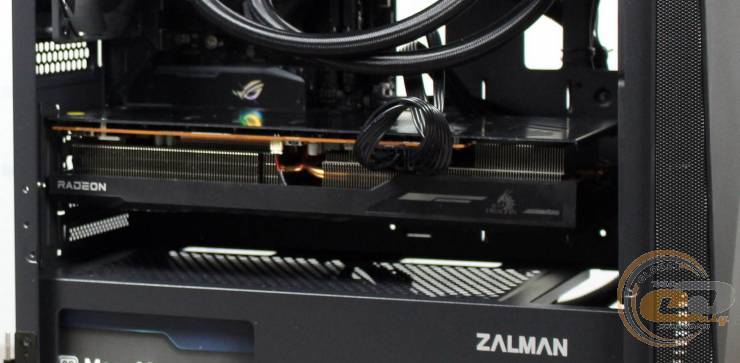

Довжина відеокарт не повинна перевищувати за 330 мм, чого цілком достатньо за сучасними мірками. Висота процесорного кулера обмежена відміткою 160 мм.

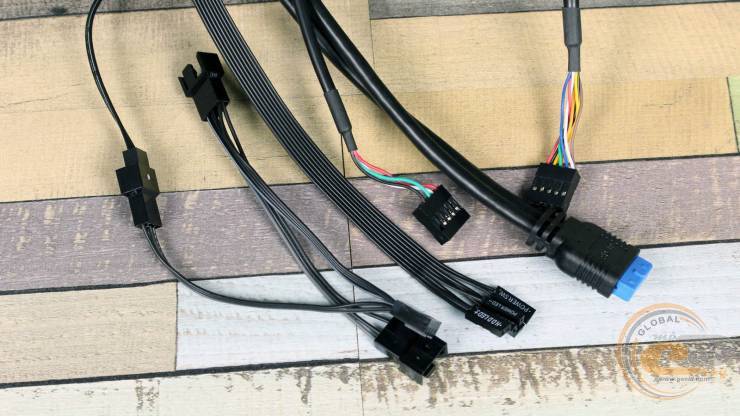

Кабелі, що йдуть від передньої панелі, мають достатню довжину для того, щоб акуратно провести їх до материнської плати.

Найменування

Довжина

USB 3.0

75 см

HD AUDIO

75 см

Кнопки та індикатори

60 см

USB 2.0

75 см

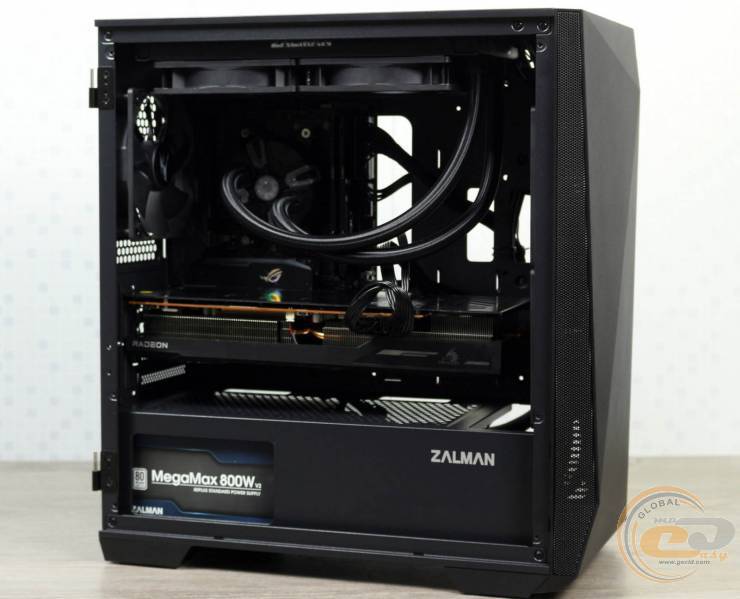

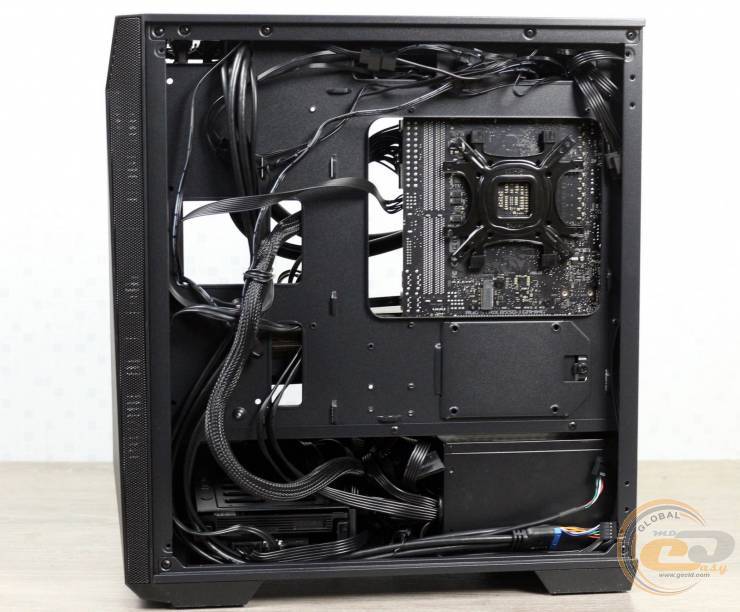

Зрештою, жодних проблем зі збіркою не виникло. За піддоном материнської плати є достатньо простору для укладання кабелів, що дозволить вам максимально акуратно зібрати та оформити внутрішнє оздоблення корпуса. Також немає жодних питань до жорсткості та товщини металу. Корпус відчувається добре збитим пристроєм. Під час роботи не було жодних вібрацій та деренчання внутрішніх компонентів.

Тестування

Під час тестування ми використовували таке обладнання:

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 4x16 MB 3,8 – 4,6 ГГц, 105 Вт TDP) 1,32 В

Кулер

ZALMAN RESERATOR5 Z24 Black (90RPM)

Материнська плата

ASUS ROG STRIX B550-IGaming (AMD AM4, B550,mini ATX)

Оперативна пам'ять

2 x DDR4-2400 8 ГБ Kingston Fury Renegade (KF4000C19D4/8GX )

Відеокарта

PowerColor Red Dragon AMD Radeon RX6800 16 GB (fan speed 40%)

SSD-накопичувач

Kingston HyperX FURY SSD (SHFS37A/240G)

Блоки живлення

Zalman MegaMax ZM800-TXII, 800W

Термопаста

Deepcool Z5

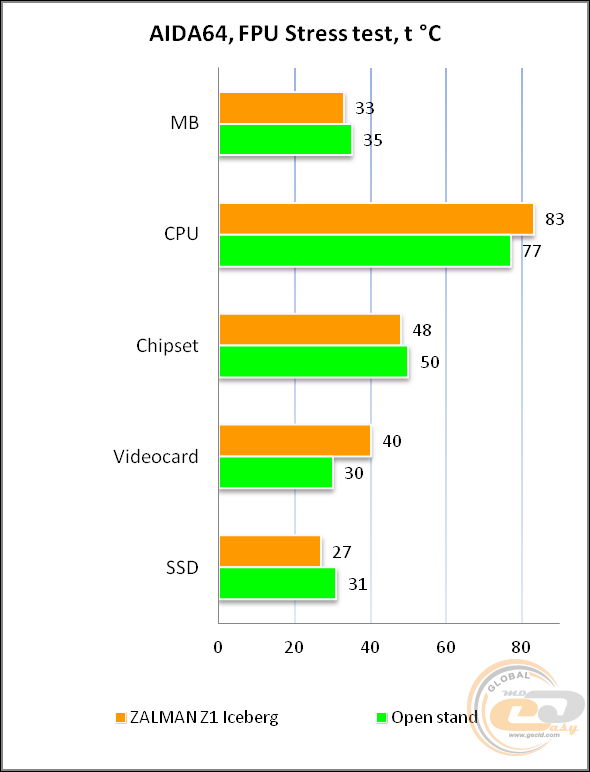

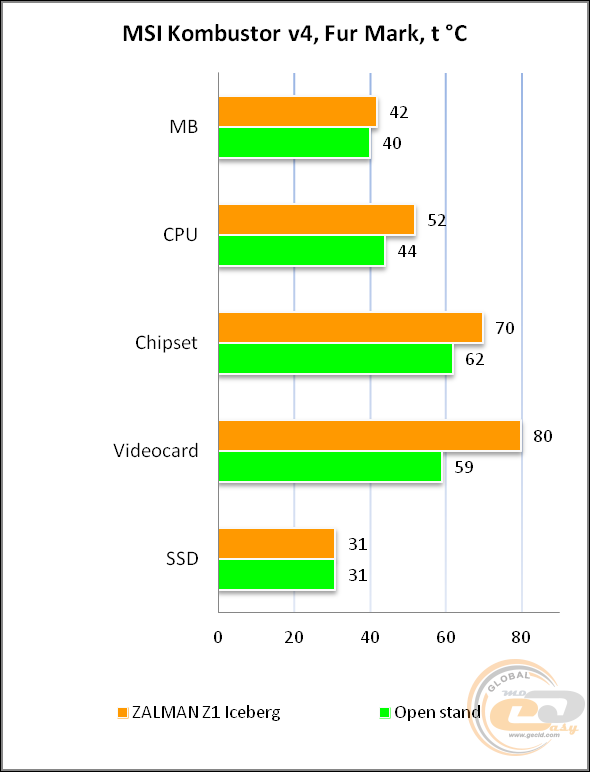

Нагадаємо, що корпус постачається з трьома встановленими вентиляторами: два 120-мм спереду на вдув та один 120-мм ззаду на видування. Максимальна швидкість обертання становить 1100 об/хв. Тестування проводилося при 22°С. Напруга процесора була встановлена ​​на 1,325 В. Вентилятори відеокарти працювали на 40%. У результаті було отримано такі результаты:

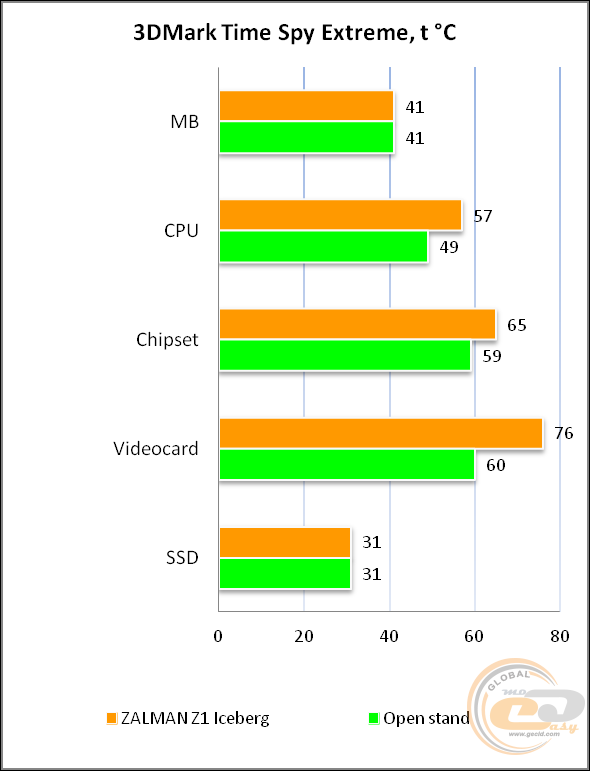

При максимальному навантаженні найбільша різниця між відкритим стендом і корпусом з вентиляторами, що працюють на швидкості 1100 об/хв, досягла 21°С для відеокарти, 8°С для процесора і 2°С для материнської плати. Як бачимо, через те, що передня панель здебільшого глуха, корпус навіть із трьома вентиляторами не може похвалитися рекордною продуваністю. З іншого боку, для збірки компактної і не дуже гарячої системи цього більш ніж достатньо і за перегрів переживати точно не доведеться.

Підсумок

За підсумками тестування, корпус ZALMAN Z1 Iceberg у цілому нам сподобався, хоч і назвати його універсальною моделлю на всі випадки життя ми не можемо. Першочергово варто нагадати, що він призначений виключно для материнських плат форматів microATX і Mini-ITX, а його фронтальна панель здебільшого це глухий пластик, що не найкраще впливає на продуваність, незважаючи на три встановлені вентилятори. Зате при вартості близько $55 він здатний запропонувати відмінні матеріали, якісну збірку та скляні дверцята. За традицією серед мінусів як для сучасного корпуса відзначимо хіба відсутність порту USB Type-C. У цілому, якщо ви плануєте збірку компактної системи з не найгарячіших компонентів, то ZALMAN Z1 Iceberg стане вдалим вибором як якісне та відносно недороге рішення від іменитого виробника.

Переваги:

  • приємний дизайн;
  • три тихі вентилятори в комплекті;
  • прозора боковина у форматі дверцят, що відкриваються;
  • магнітне кріплення верхнього фільтра;
  • висока якість збірка шасі, обробки кромок панелей та фарбування корпуса;
  • гарна сумісність із габаритними відеокартами та кулерами;
  • хороші можливості для прихованого укладання кабелів.

Особливості:

  • відсутність USB Type-C;
  • не найкраща продуваність;
  • підтримуються лише плати форматів microATX та Mini-ITX.


Автор: Костянтин Шорохов
Переклад:
Лілія Масюк

Висловлюємо подяку компанії ERC, ексклюзивному дистриб'ютору продукції ZALMAN в Україні, за наданий для тестування корпус.
